条形基础设计归纳

柱下条形基础和墙下条形基础的设计原理今天来聊聊柱下条形基础和墙下条形基础的设计原理。

你看啊，就像咱们盖房子，如果把房子想象成一个超级复杂的大玩具，柱子和墙就是支撑这个大玩具的骨架。

那柱下条形基础和墙下条形基础呢，就好比是柱子和墙这几根“脚骨头”的超级大鞋垫，用来让房子站得更稳的。

先说说柱下条形基础吧。

比如说咱们在一个比较软的地面上立了一根柱子，就像是在泥巴地里立一根筷子。

要是这根筷子想稳稳当当的，只靠底下那一点点的接触面积可不行。

这时候柱下条形基础就派上用场了。

它把柱子传来的重量分散到一个比较大的条带上，就像把筷子底下的压力分散到一块大板子上，而不是只让小小的一点受力。

原理上呢，它要考虑柱子传来的荷载大小，包括房子上面的重量、人的活动、家具等等压在柱子上的力，然后根据地基土的承载能力来设计这个基础的尺寸、配筋等等。

个人理解哈，就类似于根据你要在上面站多少人、人的重量是多少来决定做多大、多结实的板子当鞋垫一样。

再说说墙下条形基础。

咱们把墙想象成一道长长的栅栏。

这栅栏要是直接立在地上，要是土质软，也很容易歪倒。

墙下条形基础就是沿着这道栅栏下面铺的一个长长的基础。

它的原理和柱下条形基础其实有相似的地方，要把墙传来的压力均匀的分散到下面的地基里。

打个比方吧，这就像是在沙滩上要让一道沙墙站得稳，你得把它下面的沙子弄平、压实，变成一个宽宽的地基，墙下条形基础就相当于这个宽厚的地基。

有意思的是，在设计的时候啊，这两种基础都不能随便弄，得按照规范来。

比如说地基土到底能承受多大的压力，这个得经过地质勘探才能知道准确的数据。

像有些地方土质特别松，像棉花糖一样，那基础就得设计得更宽大、更坚固些。

如果不这样，房子就可能会出现下沉、倾斜等问题，那就麻烦大了，就好像你搭乐高积木，一块没搭好，整个建筑可能就倒了。

我记得我一开始学习的时候，也是一头雾水，特别是对于那些公式里的参数意义，感觉像是看天书一样。

比如说在计算基础尺寸的时候，有很多系数，那时候就想这都啥意思呀，怎么就这么复杂呢？后来慢慢理解到，这些系数其实都是考虑了各种不同的实际情况，像安全系数是为了保障房子在各种意外情况下也能稳稳当当的。

条形基础设计计算作者：马家幸来源：《城市建设理论研究》2013年第17期摘要：六层以下住宅结构目前广泛采用的砖混结构型式，设计人员往往认为其结构型式简单，重视不够，以致引起建筑物沉降过大或不均匀沉降，甚至开裂等一系列问题。

这些问题必须引起设计人员重视，认真学习规范才能够得以避免。

关键词：墙下条形基础条形基础宽度条形基础修正中图分类号：S611 文献标识码：A 文章编号：六层以下住宅结构目前广泛采用的砖混结构型式，条形基础。

设计人员往往认为其结构型式简单，重视不够，尤其对基础设计没有足够的重视，往往会引起建筑物沉降过大或不均匀沉降，甚至开裂等一系列问题。

这些问题必须引起设计人员重视，认真学习规范才能够得以避免。

下面就砖混结构的条形基础作如下的分析。

条形基础分为墙下和柱下条形基础，墙下条形基础是挡土墙下或六层以下的砖混结构常用的基础形式，其横剖面可以是矩形或筑成台阶形。

有时为了增强桥柱下基础的承载能力，将同一排若干个柱子的基础联合起来，也就成为柱下条形基础。

条形基础的适用范围：由于条形基础具有抗弯刚度较大，调整不均匀沉降能力较强，且有能将所承受的集中柱荷载较均匀地分布到整个基底面积上的优点，因此可适用以下范围：1）当地基较软弱，承载力较低，而荷载较大时，或地基压缩性不均匀时；2）当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时；3）各柱荷载差异过大,采用单独基础会引起基础之间较大的相对沉降差异时；4）当上部结构对基础沉降较敏感，有可能产生较大的次应力或影响使用功能时。

但就我目前进行的结构设计计算中，大部分结构的基础均采用墙下条形基础，下面就我在设计当中遇到的一些问题加以概括讨论，为以后更科学的设计计算提供一些方便。

设计中，墙下条形基础通常可以采用两种型式：无筋条形基础和钢筋混凝土条形基础。

其中不配筋基础材料具有较好的抗压性能，但是抗拉、抗剪强度都不高，设计时必须保证其拉应力和剪应力不超过相应的材料强度设计值。

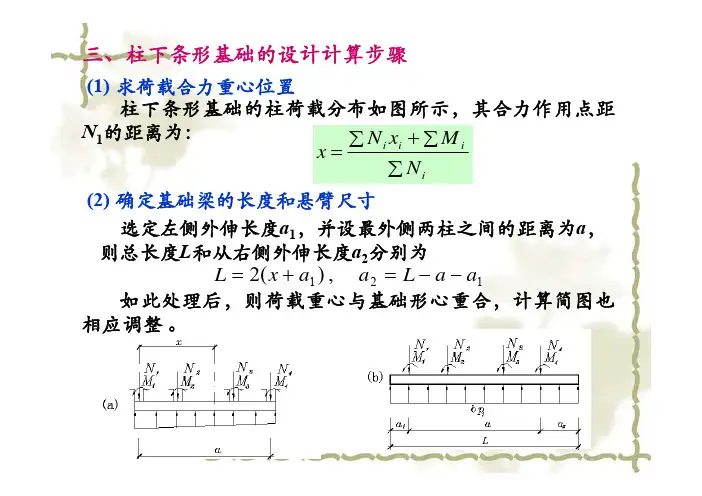

柱下条形基础的柱荷载分布如图所示，其合力作用点距N 1的距离为：选定左侧外伸长度a 1，并设最外侧两柱之间的距离为a ，则总长度L 和从右侧外伸长度a 2分别为如此处理后，则荷载重心与基础形心重合，计算简图也相应调整。

∑∑∑+=i
i i i N M x N x 121 , )(2a a L a a x L --=+=三、柱下条形基础的设计计算步骤
(1) 求荷载合力重心位置(2) 确定基础梁的长度和悬臂尺寸
(4) 按墙下条形基础设计方法确定翼板厚度及横向钢筋的配筋。

(5) 基础梁的纵向内力计算。

(6) 根据纵向内力计算结果，按受弯构件进行基础梁纵向
截面高度验算与配筋计算，同时应满足设计构造要求。

(3) 按地基承载力要求计算所需的条形基础底面积A ，进而确定底板宽度b 。

条形基础的构造做法条形基础是一种常用的土木工程基础构造方式，适用于建筑物、桥梁等结构的基础建设。

本文将介绍条形基础的构造方法以及施工注意事项。

一、条形基础的构造方法1. 确定基础尺寸：根据设计要求和土壤承载力，确定条形基础的宽度和深度。

通常，基础的宽度应为墙体或柱子底部宽度的1.5-2倍，基础的深度应根据土壤条件和结构要求而定。

2. 土方开挖：根据基础尺寸，在地面上进行土方开挖，确保基础底部平整。

开挖的深度应超过基础深度，以便进行基础垫层和加固层的施工。

3. 基础垫层：为了提高基础的稳定性和承载能力，通常在基础底部铺设一层垫层。

垫层材料可以是碎石、砂土或混凝土，厚度一般为基础宽度的1/3-1/2。

4. 加固层施工：在基础垫层上，施工加固层。

加固层可以采用钢筋混凝土或钢板混凝土，以增加基础的强度和刚度。

加固层的厚度和钢筋布置应按照设计要求进行。

5. 基础浇筑：在加固层施工完毕后，进行基础的浇筑工作。

浇筑材料通常为混凝土，需确保混凝土质量符合相应标准。

浇筑时要注意均匀和充实，避免空洞和缺陷。

6. 基础表面处理：在混凝土刚浇筑完毕后，应及时进行基础表面处理。

可采用刮板、抹光等工具，使基础表面平整光滑，并确保基础的水平度和垂直度。

二、施工注意事项1. 基础施工前应进行现场勘察和土壤试验，了解土质条件和承载力，以便合理确定基础尺寸和施工工艺。

2. 施工现场应保持干燥和清洁，避免泥土、水分等杂质进入基础内部，影响基础的质量。

3. 施工过程中应严格按照施工图纸和设计要求进行，特别是加固层的厚度、钢筋的布置和混凝土的配合比等。

4. 基础施工完毕后，应及时进行养护。

养护期间，应保持基础湿润，避免干燥和裂缝的产生。

养护时间一般为7-14天。

5. 施工过程中应注意安全，采取必要的安全防护措施，如佩戴安全帽、安全鞋等。

同时，应遵守现场施工规范，确保施工质量和安全。

以上是关于条形基础的构造做法及注意事项的介绍。

条形基础作为一种常用的基础构造方式，具有结构稳定、承载能力强等优点，在建筑工程中得到广泛应用。

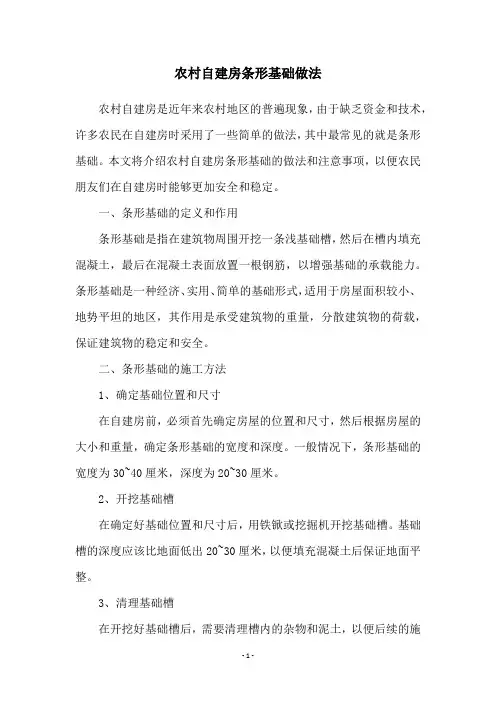

农村自建房条形基础做法农村自建房是近年来农村地区的普遍现象，由于缺乏资金和技术，许多农民在自建房时采用了一些简单的做法，其中最常见的就是条形基础。

本文将介绍农村自建房条形基础的做法和注意事项，以便农民朋友们在自建房时能够更加安全和稳定。

一、条形基础的定义和作用条形基础是指在建筑物周围开挖一条浅基础槽，然后在槽内填充混凝土，最后在混凝土表面放置一根钢筋，以增强基础的承载能力。

条形基础是一种经济、实用、简单的基础形式，适用于房屋面积较小、地势平坦的地区，其作用是承受建筑物的重量，分散建筑物的荷载，保证建筑物的稳定和安全。

二、条形基础的施工方法1、确定基础位置和尺寸在自建房前，必须首先确定房屋的位置和尺寸，然后根据房屋的大小和重量，确定条形基础的宽度和深度。

一般情况下，条形基础的宽度为30~40厘米，深度为20~30厘米。

2、开挖基础槽在确定好基础位置和尺寸后，用铁锨或挖掘机开挖基础槽。

基础槽的深度应该比地面低出20~30厘米，以便填充混凝土后保证地面平整。

3、清理基础槽在开挖好基础槽后，需要清理槽内的杂物和泥土，以便后续的施工。

4、铺设石子在清理好基础槽后，需要在槽底铺设一层厚度为5~10厘米的石子，以便排水和增强基础承载能力。

5、制作混凝土在铺设好石子后，需要制作混凝土。

混凝土的配比应该按照1:2:3的比例进行，即1份水泥、2份沙子、3份碎石。

混凝土的质量应该严格控制，以确保基础的承载能力和稳定性。

6、倒入混凝土在制作好混凝土后，需要将混凝土倒入基础槽内，同时用木棒或钢筋将混凝土压实，以避免空鼓和裂缝。

7、放置钢筋在混凝土还未干透时，需要在混凝土表面放置一根直径为8~10毫米的钢筋，以增强基础的承载能力。

8、养护基础在完成基础施工后，需要对基础进行养护，以确保混凝土的强度和稳定性。

养护方法包括覆盖塑料膜、喷水保湿等方法。

三、条形基础的注意事项1、基础的质量和稳定性是关键，必须严格按照标准施工。

2、在施工过程中，要注意基础槽的深度和宽度，以确保基础的承载能力和稳定性。

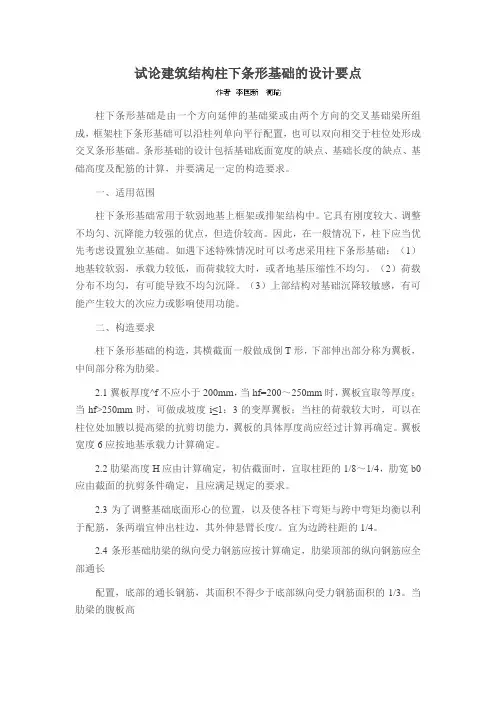

试论建筑结构柱下条形基础的设计要点柱下条形基础是由一个方向延伸的基础梁或由两个方向的交叉基础梁所组成，框架柱下条形基础可以沿柱列单向平行配置，也可以双向相交于柱位处形成交叉条形基础。

条形基础的设计包括基础底面宽度的缺点、基础长度的缺点、基础高度及配筋的计算，并要满足一定的构造要求。

一、适用范围柱下条形基础常用于软弱地基上框架或排架结构中。

它具有刚度较大、调整不均匀、沉降能力较强的优点，但造价较高。

因此，在一般情况下，柱下应当优先考虑设置独立基础。

如遇下述特殊情况时可以考虑采用柱下条形基础：（1）地基较软弱，承载力较低，而荷载较大时，或者地基压缩性不均匀。

（2）荷载分布不均匀，有可能导致不均匀沉降。

（3）上部结构对基础沉降较敏感，有可能产生较大的次应力或影响使用功能。

二、构造要求柱下条形基础的构造，其横截面一般做成倒T形，下部伸出部分称为翼板，中间部分称为肋梁。

2.1翼板厚度^f不应小于200mm，当hf=200～250mm时，翼板宜取等厚度；当hf>250mm时，可做成坡度i≤1：3的变厚翼板；当柱的荷载较大时，可以在柱位处加腋以提高梁的抗剪切能力，翼板的具体厚度尚应经过计算再确定。

翼板宽度6应按地基承载力计算确定。

2.2肋梁高度H应由计算确定，初估截面时，宜取柱距的1/8～1/4，肋宽b0应由截面的抗剪条件确定，且应满足规定的要求。

2.3为了调整基础底面形心的位置，以及使各柱下弯矩与跨中弯矩均衡以利于配筋，条两端宜伸出柱边，其外伸悬臂长度/。

宜为边跨柱距的1/4。

2.4条形基础肋梁的纵向受力钢筋应按计算确定，肋梁顶部的纵向钢筋应全部通长配置，底部的通长钢筋，其面积不得少于底部纵向受力钢筋面积的1/3。

当肋梁的腹板高度≥450mm时，应在梁的两侧沿高度配置直径大于10mm的纵向构造腰筋，每侧纵向构造腰筋（不包括梁顶、底部受力架立钢筋）的截面面积不应小于梁腹板截面面积的0.1%，其间距不宜大于200mm。

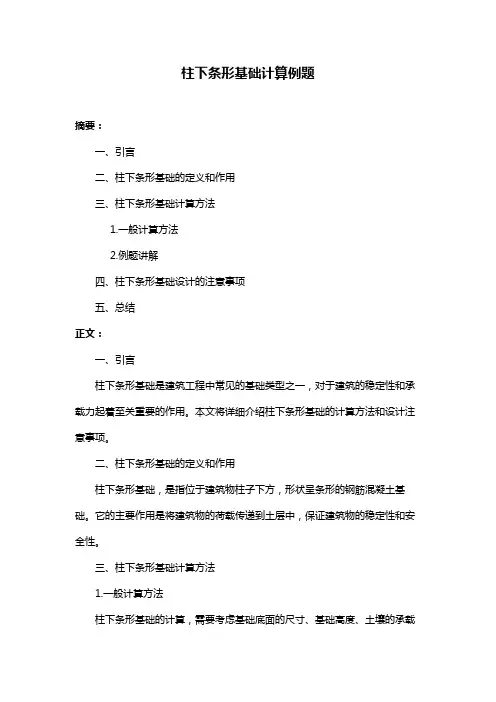

柱下条形基础计算例题摘要：一、引言二、柱下条形基础的定义和作用三、柱下条形基础计算方法1.一般计算方法2.例题讲解四、柱下条形基础设计的注意事项五、总结正文：一、引言柱下条形基础是建筑工程中常见的基础类型之一，对于建筑的稳定性和承载力起着至关重要的作用。

本文将详细介绍柱下条形基础的计算方法和设计注意事项。

二、柱下条形基础的定义和作用柱下条形基础，是指位于建筑物柱子下方，形状呈条形的钢筋混凝土基础。

它的主要作用是将建筑物的荷载传递到土层中，保证建筑物的稳定性和安全性。

三、柱下条形基础计算方法1.一般计算方法柱下条形基础的计算，需要考虑基础底面的尺寸、基础高度、土壤的承载力等因素。

计算公式如下：基础底面面积= 柱底面积基础高度= 柱高- 基础底面至土层的距离土壤承载力= 回弹模量× 基底压力2.例题讲解假设有一个建筑物，柱子直径为400mm，柱高为10m，土壤回弹模量为150MPa，基底压力为100kPa，求柱下条形基础的尺寸。

首先计算柱底面积：π*(400/2)^2 = 12.57m^2然后计算基础高度：10 - 1.5 = 8.5m（其中1.5m 为基础底面至土层的距离）最后计算土壤承载力：150 × 100 = 15000kN根据上述公式，可以得出柱下条形基础的尺寸。

四、柱下条形基础设计的注意事项1.基础底面尺寸要满足承载力要求，同时考虑施工的可行性。

2.基础高度要根据土壤性质、施工条件等因素综合确定。

3.设计时要注意基础的构造和配筋，保证基础的抗弯、抗剪性能。

五、总结柱下条形基础的设计和计算涉及多个因素，需要综合考虑。

框架结构柱下条形基础设计精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-某框架结构柱下条形基础设计（倒梁法）一、设计资料1、某建筑物为7层框架结构，框架为三跨的横向承重框架，每跨跨度为7.2m；边柱传至基础顶部的荷载标准值和设计值分别为：Fk=2665KN、Mk=572KNM、Vk=146KN，F=3331KN、M=715KNM、V=182KN；中柱传至基础顶部的荷载标准值和设计值分别为：Fk=4231KN、Mk=481KNM、Vk=165KN，F=5289KN、M=601KNM、V=206KN。

2、根据现场观察描述，原位测试分析及室内试验结果，整个勘察范围内场地地层主要由粘性土、粉土及粉砂组成，根据土的结构及物理力学性质共分为7层，具体层位及工程特性见附表。

勘察钻孔完成后统一测量了各钻孔的地下水位，水位埋深平均值为0.9m，本地下水对混凝土无腐蚀性，对钢筋混凝土中的钢筋无腐蚀性。

3、根据地质资料，确定条基埋深d＝1.9m；二、内力计算1、基础梁高度的确定取h＝1.5m 符合GB50007-2002 8.3.1柱下条形基础梁的高度宜为柱距的11~48的规定。

2、条基端部外伸长度的确定据GB50007-2002 8.3.1第2条规定外伸长度宜为第一跨的倍考虑到柱端存在弯矩及其方向左侧延伸0.250.257.2 1.8l m m =⨯=为使荷载形心与基底形心重合，右端延伸长度为ef l ，ef l 计算过程如下：a . 确定荷载合力到E 点的距离o x ：333137.2528927.271526012182 1.52206 1.523331252892o x ⨯⨯+⨯⨯-⨯-⨯-⨯⨯-⨯⨯=⨯+⨯得18239610.5817240o x m ==b . 右端延伸长度为ef l ：(1.8 2.77.2210.58)2 1.87.23 2.24ef l m =++⨯-⨯--⨯=3、地基净反力j p 的计算。

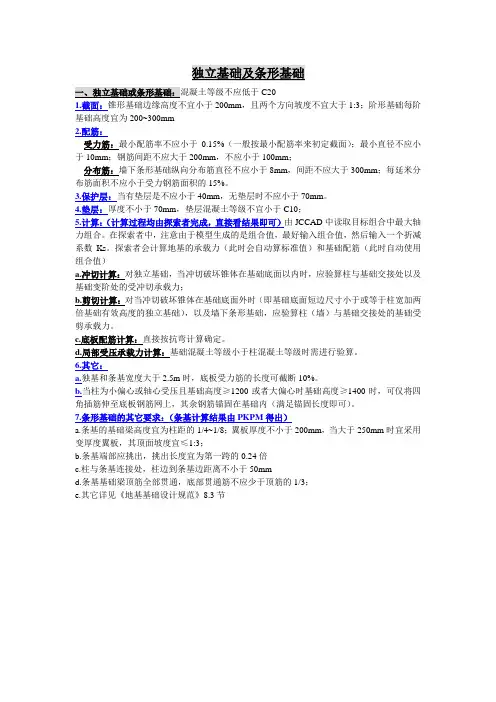

C201.截面：锥形基础边缘高度不宜小于200mm，且两个方向坡度不宜大于1:3；阶形基础每阶基础高度宜为200~300mm2.配筋：受力筋：最小配筋率不应小于0.15%（一般按最小配筋率来初定截面）；最小直径不应小于10mm；钢筋间距不应大于200mm，不应小于100mm；分布筋：墙下条形基础纵向分布筋直径不应小于8mm，间距不应大于300mm；每延米分布筋面积不应小于受力钢筋面积的15%。

3.保护层：当有垫层是不应小于40mm，无垫层时不应小于70mm。

4.垫层：厚度不小于70mm，垫层混凝土等级不宜小于C10；5.计算：（计算过程均由探索者完成，直接看结果即可）由JCCAD中读取目标组合中最大轴力组合。

在探索者中，注意由于模型生成的是组合值，最好输入组合值，然后输入一个折减系数Ks。

探索者会计算地基的承载力（此时会自动算标准值）和基础配筋（此时自动使用组合值）a.冲切计算：对独立基础，当冲切破坏锥体在基础底面以内时，应验算柱与基础交接处以及基础变阶处的受冲切承载力；b.剪切计算：对当冲切破坏锥体在基础底面外时（即基础底面短边尺寸小于或等于柱宽加两倍基础有效高度的独立基础），以及墙下条形基础，应验算柱（墙）与基础交接处的基础受剪承载力。

c.底板配筋计算：直接按抗弯计算确定。

d.局部受压承载力计算：基础混凝土等级小于柱混凝土等级时需进行验算。

6.其它：a.独基和条基宽度大于2.5m时，底板受力筋的长度可截断10%。

b.当柱为小偏心或轴心受压且基础高度≥1200或者大偏心时基础高度≥1400时，可仅将四角插筋伸至底板钢筋网上，其余钢筋锚固在基础内（满足锚固长度即可）。

7.条形基础的其它要求：（条基计算结果由PKPM得出）a.条基的基础梁高度宜为柱距的1/4~1/8；翼板厚度不小于200mm，当大于250mm时宜采用变厚度翼板，其顶面坡度宜≤1:3；b.条基端部应挑出，挑出长度宜为第一跨的0.24倍c.柱与条基连接处，柱边到条基边距离不小于50mmd.条基基础梁顶筋全部贯通，底部贯通筋不应少于顶筋的1/3；e.其它详见《地基基础设计规范》8.3节。

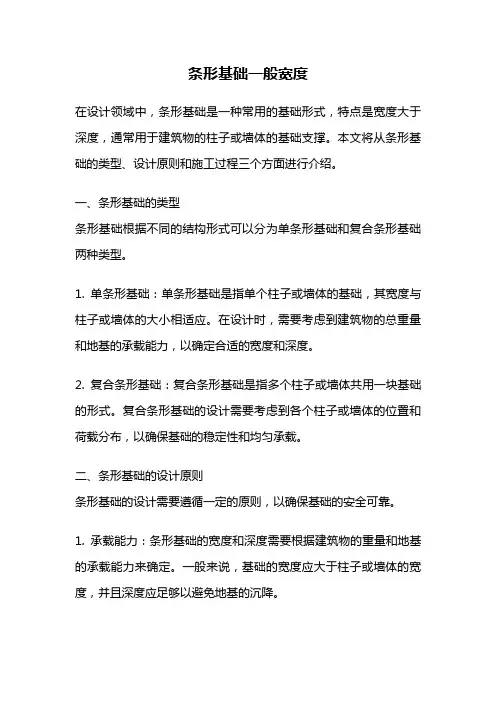

条形基础一般宽度在设计领域中，条形基础是一种常用的基础形式，特点是宽度大于深度，通常用于建筑物的柱子或墙体的基础支撑。

本文将从条形基础的类型、设计原则和施工过程三个方面进行介绍。

一、条形基础的类型条形基础根据不同的结构形式可以分为单条形基础和复合条形基础两种类型。

1. 单条形基础：单条形基础是指单个柱子或墙体的基础，其宽度与柱子或墙体的大小相适应。

在设计时，需要考虑到建筑物的总重量和地基的承载能力，以确定合适的宽度和深度。

2. 复合条形基础：复合条形基础是指多个柱子或墙体共用一块基础的形式。

复合条形基础的设计需要考虑到各个柱子或墙体的位置和荷载分布，以确保基础的稳定性和均匀承载。

二、条形基础的设计原则条形基础的设计需要遵循一定的原则，以确保基础的安全可靠。

1. 承载能力：条形基础的宽度和深度需要根据建筑物的重量和地基的承载能力来确定。

一般来说，基础的宽度应大于柱子或墙体的宽度，并且深度应足够以避免地基的沉降。

2. 稳定性：条形基础的稳定性是设计中需要特别关注的问题。

在设计时，需要考虑到地基的土质和水平面的坡度，以确定合适的基础形式和尺寸。

3. 均匀承载：对于复合条形基础来说，需要确保各个柱子或墙体在基础上承载的力是均匀分布的。

这可以通过合理的布置柱子或墙体的位置和增加钢筋的方式来实现。

三、条形基础的施工过程条形基础的施工过程包括基坑开挖、基础浇筑和基础封顶三个步骤。

1. 基坑开挖：根据设计要求，在地面上开挖出适当大小的基坑，保持基坑的边缘垂直和平整，以确保基础的准确施工。

2. 基础浇筑：在基坑中铺设一层砂浆或碎石作为垫层，然后铺设钢筋网，并根据设计要求进行钢筋的加固。

最后，将混凝土倒入基坑中，并使用振动器进行浇筑和密实。

3. 基础封顶：待混凝土凝固后，可以进行基础封顶。

封顶一般采用水泥砂浆或防水材料进行涂抹，以保护基础免受外界环境的侵蚀。

条形基础是一种常用的基础形式，具有宽度大于深度的特点。

在设计时，需要根据建筑物的重量和地基的承载能力确定合适的宽度和深度，并遵循承载能力、稳定性和均匀承载的设计原则。

条形基础腰筋布置间距条形基础是建筑工程中常用的一种基础形式，其主要作用是分散建筑物的荷载，保证建筑物的稳定性。

而腰筋则是条形基础中重要的钢筋加固材料，能够增强基础的承载能力。

在设计条形基础时，腰筋的布置是非常关键的一环。

合理的腰筋布置能够增强基础的承载能力，提高其抗震能力和耐久性。

而腰筋的间距则是布置的重要参考指标，下面将介绍条形基础腰筋布置间距的相关内容。

一、腰筋的间距设计原则1. 根据设计荷载确定：腰筋的间距应根据实际设计荷载来确定，以确保基础的承载能力满足设计要求。

2. 满足构造要求：腰筋的间距应按照构造要求进行布置，避免出现断筋或缺筋的情况。

3. 经济合理：在保证基础承载能力的前提下，尽可能减少腰筋的使用量，达到经济合理的目的。

二、腰筋间距的计算方法1. 根据设计荷载计算：腰筋的间距应根据设计荷载来计算，一般可采用以下公式进行计算：腰筋间距 = 0.5 × (条形基础宽度 - 2 ×侧间距) / (腰筋根数 - 1)其中，条形基础宽度为基础的宽度，侧间距为距离基础两侧边缘的钢筋间距，腰筋根数为腰筋总数减去两侧侧间距的腰筋根数。

2. 根据构造要求计算：腰筋的间距应按照构造要求进行布置，一般可采用以下公式进行计算：腰筋间距 = （条形基础宽度 - 2 ×侧间距）/ （腰筋根数 - 1）其中，侧间距为距离基础两侧边缘的钢筋间距，腰筋根数为腰筋总数减去两侧侧间距的腰筋根数。

三、注意事项1. 在计算腰筋间距时，应按照实际情况进行合理调整，避免出现过于密集或过于稀疏的情况。

2. 腰筋应采用水平或略微倾斜的形式进行布置，避免出现垂直布置的情况。

3. 腰筋的长度应适当，尤其是在基础两端应加长腰筋以增强基础的抗震能力和耐久性。

4. 选择符合国家标准的腰筋材料，确保基础的质量和安全性。

综上所述，条形基础腰筋布置间距是基础设计中非常重要的一环，设计者应根据实际情况和设计要求进行合理布置，以确保基础的质量和安全性。
