墙下条形基础计算_Excel版

盈建科墙下条形基础的计算摘要：一、引言二、盈建科墙下条形基础的概念与特点三、盈建科墙下条形基础的计算方法1.计算公式2.参数含义与计算步骤四、盈建科墙下条形基础计算的案例分析1.案例一2.案例二五、结论正文：一、引言盈建科墙下条形基础作为建筑结构中常见的基础类型，具有计算简便、承载力高等特点，广泛应用于各类建筑中。

本文将对盈建科墙下条形基础的计算方法进行详细阐述，以期为建筑设计者提供参考。

二、盈建科墙下条形基础的概念与特点盈建科墙下条形基础是指建筑物墙体下方设置的、形状呈条形的钢筋混凝土基础。

它具有以下特点：1.结构简单，施工方便；2.适应性强，可适用于多种地质条件；3.承载力高，能有效保证建筑物的安全稳定。

三、盈建科墙下条形基础的计算方法1.计算公式盈建科墙下条形基础的计算公式为：Fb = γ × N × B × H其中，Fb 表示基础的破坏荷载，γ表示基础的容许承载力修正系数，N 表示基础的轴向压力设计值，B 表示基础宽度，H 表示基础深度。

2.参数含义与计算步骤（1）基础容许承载力修正系数γ：根据基础材料、施工质量等因素进行取值，一般可通过查阅相关规范或设计手册获得。

（2）基础轴向压力设计值N：根据建筑物的使用荷载、地基承载力等因素进行计算，一般可通过结构分析软件获得。

（3）基础宽度B 和深度H：根据建筑物的实际需求和地质条件进行确定。

四、盈建科墙下条形基础计算的案例分析1.案例一假设某建筑物位于软土地基上，设计使用荷载为300kN，地基承载力为150kN。

根据规范，软土地基的基础容许承载力修正系数γ取0.8。

基础宽度B 为1.2m，深度H 为2.0m。

求基础的破坏荷载。

解：基础轴向压力设计值N = 设计使用荷载- 地基承载力= 300kN - 150kN = 150kNFb = γ × N × B × H = 0.8 × 150kN × 1.2m × 2.0m = 288kN基础的破坏荷载为288kN。

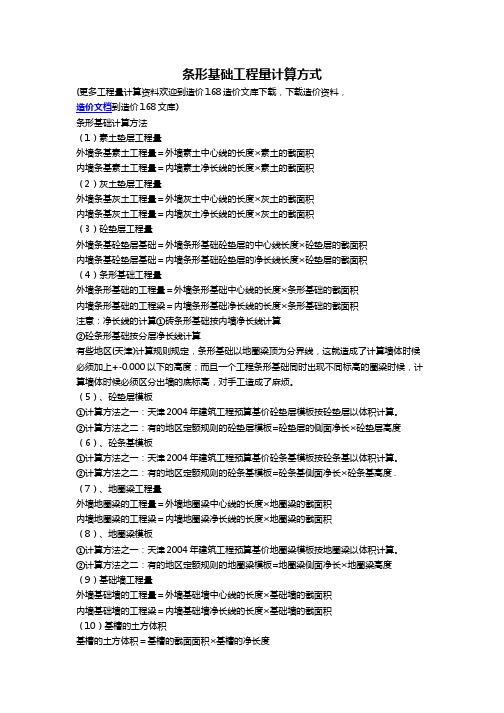

条形基础工程量计算方式条形基础计算方法（1）素土垫层工程量外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积（2）灰土垫层工程量外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。

（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。

②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。

②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 .（7）、地圈梁工程量外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。

②计算方法之二：有的地区定额规则的地圈梁模板=地圈梁侧面净长×地圈梁高度（9）基础墙工程量外墙基础墙的工程量＝外墙基础墙中心线的长度×基础墙的截面积内墙基础墙的工程梁＝内墙基础墙净长线的长度×基础墙的截面积（10）基槽的土方体积基槽的土方体积＝基槽的截面面积×基槽的净长度外墙地槽长度按外墙槽底中心线计算，内墙地槽长度按内墙槽底净长计算，槽宽按图示尺寸加工作面的宽度计算，槽深按自然地坪至槽底计算。

条形基础工程量计算方式条形基础计算方法（1）素土垫层工程量外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积（2）灰土垫层工程量外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。

（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。

②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。

②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 .（7）、地圈梁工程量外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。

②计算方法之二：有的地区定额规则的地圈梁模板=地圈梁侧面净长×地圈梁高度（9）基础墙工程量外墙基础墙的工程量＝外墙基础墙中心线的长度×基础墙的截面积内墙基础墙的工程梁＝内墙基础墙净长线的长度×基础墙的截面积（10）基槽的土方体积基槽的土方体积＝基槽的截面面积×基槽的净长度外墙地槽长度按外墙槽底中心线计算，内墙地槽长度按内墙槽底净长计算，槽宽按图示尺寸加工作面的宽度计算，槽深按自然地坪至槽底计算。

条形基础工程量计算方式(更多工程量计算资料欢迎到造价168造价文库下载，下载造价资料，造价文档到造价168文库)条形基础计算方法（1）素土垫层工程量外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积（2）灰土垫层工程量外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。

（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。

②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。

②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 .（7）、地圈梁工程量外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。

条形基础工程量计算方式条形基础计算方法（1）素土垫层工程量外墙条基素土工程量=外墙素土中心线的长度X素土的截面积内墙条基素土工程量=内墙素土净长线的长度X素土的截面积（2）灰土垫层工程量外墙条基灰土工程量二外墙灰土中心线的长度X灰土的截面积内墙条基灰土工程量二内墙灰土净长线的长度X灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础=外墙条形基础砼垫层的中心线长度X砼垫层的截面积内墙条基砼垫层基础=内墙条形基础砼垫层的净长线长度X砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量二外墙条形基础中心线的长度X条形基础的截面积内墙条形基础的工程梁二内墙条形基础净长线的长度X条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区（天津）计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000 以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。

（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。

②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长X砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。

②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长X砼条基高度.（7）、地圈梁工程量外墙地圈梁的工程量二外墙地圈梁中心线的长度X地圈梁的截面积内墙地圈梁的工程梁二内墙地圈梁净长线的长度X地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。

②计算方法之二：有的地区定额规则的地圈梁模板=地圈梁侧面净长X地圈梁高度（9）基础墙工程量外墙基础墙的工程量=外墙基础墙中心线的长度X基础墙的截面积内墙基础墙的工程梁=内墙基础墙净长线的长度X基础墙的截面积（10）基槽的土方体积基槽的土方体积=基槽的截面面积X基槽的净长度外墙地槽长度按外墙槽底中心线计算，内墙地槽长度按内墙槽底净长计算，槽宽按图示尺寸加工作面的宽度计算，槽深按自然地坪至槽底计算。

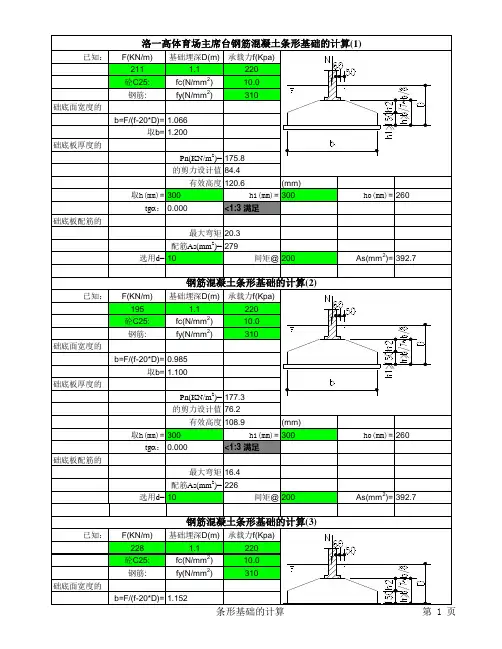

墙下条形基础计算书一、设计资料基础类型：墙下条基计算形式：验算截面尺寸已知尺寸：B1 = 300(mm), B = 200(mm)H1 = 300(mm), H2 = 0(mm)埋深d = 3200(mm) 室外地坪-0.300m材料特性：混凝土：C30 钢筋：HPB400荷载数据(每延长米)：-0.300以上墙体高度h1=3.9m（最高点）-0.300以下墙体高度h2=2.7m-0.300以上墙体荷载F1= 13kN-0.300以下墙体荷载F2= 12kN基础上方墙体荷载F k= F1+F2=25 kN土容重r=19kN/m3，自重G k=45.6kNM = 0.00kN·m V = 0.00kN二、作用在基础底部的弯矩设计值M0 = M + V×h = 0.00 + 0.00×0.300 = 0.00kN·m三、修正地基承载力修正后的地基承载力特征值f a = 80+1*19*（1.2-0.5）=93.3kPa 四、轴心荷载作用下地基承载力验算按《建筑地基基础设计规范》(GB 50007--2002)p k = F k + G kA(5.2.2-1)其中：A = 1.00⨯0.60 = 0.60m2p k = (F k + G k)／A = ( 25+45.6) / 0.6 = 117.7kPa<f a =250kPa 满足要求五、受弯计算结果计算公式：按《建筑地基基础设计规范》(GB 50007--2002)下列公式验算：M I = 112a12⎝⎛⎭⎫(2l + a' )(p max + p -2GA) + (p max - p)l(8.2.7－4)其中：a1 = (0.6-0.2)／2 = 0.2ml = a' = 1mF=1.35 (F k + G k)=1.35*(25+45.6)=95.31 kNp = p max = p min = FA=58/0.6=158.85kN代入公式（8.2.7-4）得M I= 1.657kN·mh0=300-40-5=255mmAs=M/0.9fyh0=20 mm2/m受力钢筋计算面积：20mm2/m，同时应按构造要求配筋，即最小配筋率为0.15%，计算结果为234mm2/m分布钢筋计算面积：按构造要求配筋，每延米分布钢筋的面积不应小于受力钢筋面积的15%，且不得小于A8@200主筋计算结果:计算面积：234.00mm2/m采用方案：A10@200实配面积：393.00 mm2/m分布钢筋计算结果:计算面积：35.1mm2/m采用方案：A8@200实配面积：251.33 mm2/m。

1墙下条形基础为砌体砖混结构特有，框架和底框结构不在砌体结构中计算，去另外的计算过按钮，建模之后选择pm中的”平面荷载显示校核”
2进入之后选择如下所示的按钮
3
4
5
6墙下条形基础的荷载主要来自于墙体，所以取墙体的荷载值，注意单位为kn，墙上显示的数值为墙体上产生的总荷载，，在理正计算的时候要转换成均布荷载，即墙体上的数值X/l=q ，x墙体上的为白色数值，l为墙段的长度，可以取净长，或者是轴线间的长度，净长结果比较保守一点
7.如果觉得计算可能不保险，可以选择奖墙体上的所有荷载相加，然后除以线长，得到线荷载。

在计算基础宽度。

如下有两种情况
1）.图中为一段墙体，无洞口，但是由于构造柱的原因，将墙体分成两段，但是墙体自身性质相同，并无差异，所以讲两个数值相加，即1445+939，然后加上中间构造柱的数值，边柱的荷载按照交接墙体数量均分，除以总长度，可以得到均布荷载。

不要讲结果看成唯一的判断结果，要自己能够分析计算结果。

2）
图中为横向梁，计算时同样取墙体上的白色数值，加上黄色的构造柱荷载，除以线长，得到均布荷载，但是注意，柱子收到两个方向的荷载，即x和y向，尝试将柱子的荷载均分之后，再叠加墙体荷载求均布荷载。

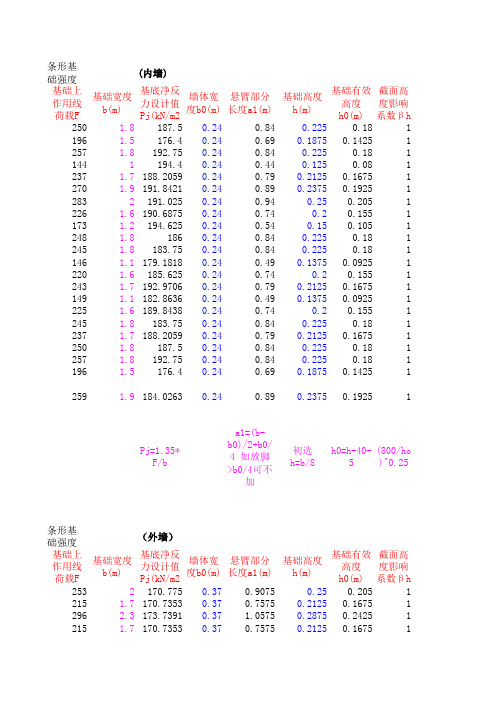

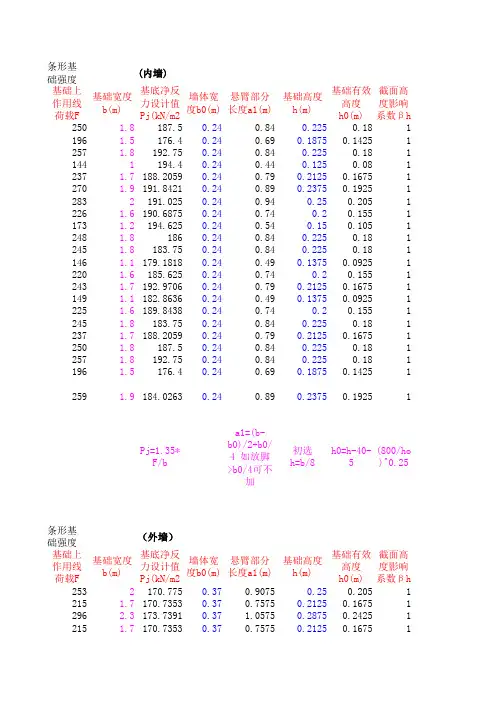

手动计算基础面积：按照上述的方法计算出均布荷载q之后，P≤fa；P=F/A=ql/bl=q/b；b为条基的宽度。

即b=q/fa。

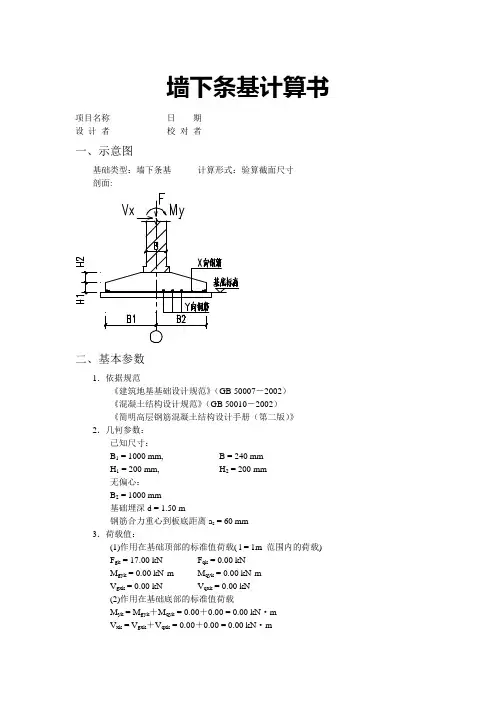

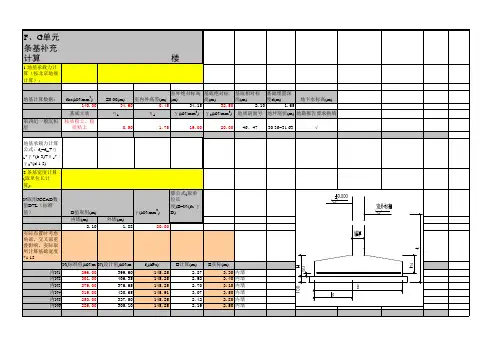

墙下条基计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图基础类型：墙下条基计算形式：验算截面尺寸剖面:二、基本参数1．依据规范《建筑地基基础设计规范》（GB 50007－2002）《混凝土结构设计规范》（GB 50010－2002）《简明高层钢筋混凝土结构设计手册（第二版）》2．几何参数：已知尺寸：B1 = 1000 mm, B = 240 mmH1 = 200 mm, H2 = 200 mm无偏心：B2 = 1000 mm基础埋深d = 1.50 m钢筋合力重心到板底距离a s = 60 mm3．荷载值：(1)作用在基础顶部的标准值荷载( l = 1m 范围内的荷载)F gk = 17.00 kN F qk = 0.00 kNM gyk = 0.00 kN·m M qyk = 0.00 kN·mV gxk = 0.00 kN V qxk = 0.00 kN(2)作用在基础底部的标准值荷载M yk = M gyk＋M qyk = 0.00＋0.00 = 0.00 kN·mV xk = V gxk＋V qxk = 0.00＋0.00 = 0.00 kN·m(2)作用在基础底部的弯矩标准值绕Y轴弯矩: M0yk = M yk＋V xk·(H1＋H2) = 0.00＋0.00×0.40 = 0.00 kN·m(3)作用在基础顶部的基本组合荷载( l = 1m 范围内的荷载)不变荷载分项系数r g = 1.35 活荷载分项系数r q = 1.40F = r g·F gk＋r q·F qk = 22.95 kNM y = r g·M gyk＋r q·M qyk = 0.00 kN·mV x = r g·V gxk＋r q·V qxk = 0.00 kN(4)作用在基础底部的弯矩设计值绕Y轴弯矩: M0y = M y＋V x·(H1＋H2) = 0.00＋0.00×0.40 = 0.00 kN·m 4．材料信息：混凝土：C30 钢筋：HRB400(20MnSiV、20MnSiNb、20MnTi) 5．基础几何特性：底面积：S =(B1＋B2)×l = 2.00×1.0 = 2.00 m2绕Y轴抵抗矩：W y = (1/6)·l·(B1+B2)2 = (1/6)×1.0×2.002 = 0.67 m3三、计算过程1．修正地基承载力计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：f a = f ak＋ηb·γ·(b－3)＋ηd·γm·(d－0.5) (式5.2.4)式中：f ak = 50.00 kPaηb = 0.00，ηd = 1.00γ = 10.00 kN/m3γm = 10.00 kN/m3b = 1.00 m，d = 1.20 m如果b ＜3m，按b = 3m, 如果b > 6m，按b = 6m如果d ＜0.5m，按d = 0.5mf a = f ak＋ηb·γ·(b－3)＋ηd·γm·(d－0.5)= 50.00＋0.00×10.00×(3.00－3.00)＋1.00×10.00×(1.20－0.50)= 57.00 kPa修正后的地基承载力特征值f a = 57.00 kPa2．轴心荷载作用下地基承载力验算计算公式：按《建筑地基基础设计规范》（GB 50007－2002）下列公式验算：p k = (F k＋G k)/A (5.2.4－1)F k = F gk＋F qk = 17.00＋0.00 = 17.00 kNG k = 20S·d = 20×2.00×1.50 = 60.00 kNp k = (F k＋G k)/S = (17.00＋60.00)/2.00 = 38.50 kPa ≤f a，满足要求。
