齿轮传动基本知识

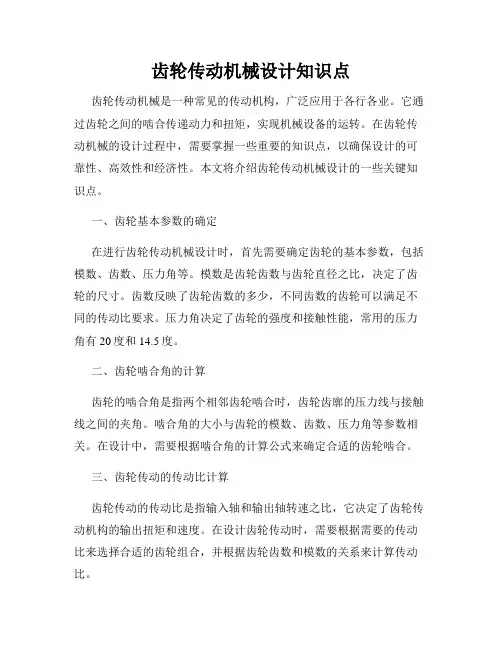

齿轮传动设计基础知识点齿轮传动是一种常见的力传递装置，广泛应用于机械工程领域。

它通过不同大小的齿轮之间的啮合来实现功率的传递和转速的变换。

本文将介绍齿轮传动设计的基础知识点，包括齿轮的种类、齿轮参数的计算以及齿轮传动的优缺点。

一、齿轮的种类1. 直齿轮直齿轮是最常见的齿轮类型，其齿轴与轴线平行。

直齿轮适用于中低速传动，并能承受较大的载荷。

其主要缺点是噪音和齿面磨损较大。

2. 斜齿轮斜齿轮的齿轴与轴线倾斜一定角度，能够在不同轴线的位置上传递力矩。

斜齿轮适用于高速传动，但噪音较大，效率相对较低。

3. 锥齿轮锥齿轮是一种适用于非平行轴传动的齿轮，其齿轴与轴线相交。

锥齿轮广泛应用于汽车差速器等场合。

4. 内齿轮内齿轮是直齿轮的一种变体，其齿轮位于轮轴内部。

内齿轮传动常用于高精度传动系统，如航空器操纵系统。

二、齿轮参数的计算1. 齿数与模数的计算齿数是齿轮上齿的数量，模数是齿距与齿数的比值。

一般情况下，齿数可以通过传动比和模数来计算，也可以根据实际需求选定。

2. 齿轮啮合的计算齿轮啮合的计算包括齿顶高度、齿根高度、齿向间隙等参数的确定。

这些参数的选择需要考虑齿轮传动的工作条件和要求。

3. 齿轮的模数设计齿轮的模数设计是根据传动功率和齿数来确定的。

模数的选择要综合考虑齿轮的强度、装配精度和经济性。

4. 齿轮的强度计算齿轮的强度计算是确定齿轮是否能够承受传递的力矩和载荷的关键。

其中包括表面强度和弯曲强度的计算。

三、齿轮传动的优缺点1. 优点（1）传递功率大：齿轮传动能够传递大的功率，因为齿轮相对于带轮而言，具有更大的传动比。

（2）传动效率高：齿轮传动的效率通常在95%以上，相比其他传动方式具有更高的效率。

（3）传动平稳：齿轮传动没有滑动和弹性变形，因此传动平稳，没有冲击和振动。

（4）传动精度高：齿轮传动具有良好的传动精度，适用于精密传动系统。

2. 缺点（1）噪音较大：齿轮传动在运转时会产生一定的噪音，特别是高速传动时噪音更明显。

一、齿轮传动的工作原理齿轮传动是利用齿轮的啮合传递动力和运动的一种机械传动方式。

它主要由两个或多个齿轮组成，通过齿轮之间的啮合来传递动力和运动。

齿轮传动主要有直齿轮传动、斜齿轮传动、锥齿轮传动、蜗杆传动等多种形式，不同的传动形式有其各自特点和适用范围。

二、齿轮传动的优点1. 传动效率高：齿轮传动由于齿轮啮合的方式，传动效率较高，通常可达到95以上。

2. 精度和稳定性好：齿轮传动具有传动精度高、运行稳定的特点，适用于对传动精度要求较高的场合。

3. 传动比范围广：齿轮传动可以实现多种传动比，适用范围广泛，能够满足不同场合的传动需求。

4. 承载能力大：齿轮传动由于啮合齿轮的设计和制造工艺，具有较大的承载能力，适用于大功率、大扭矩的传动。

三、齿轮传动的缺点1. 噪音大：齿轮传动在工作时会产生一定的噪音，对某些对噪音有严格要求的场合不太适用。

2. 成本较高：齿轮传动的制造和安装成本相对较高，一些小型机械设备可能不适合采用齿轮传动。

3. 需要润滑：齿轮传动在工作时需要一定的润滑条件，如果润滑条件不足，可能会导致齿轮传动寿命缩短。

四、齿轮传动的应用领域齿轮传动广泛应用于机械设备中，包括但不限于：1. 汽车行业：汽车的变速箱、巡航系统等均采用齿轮传动。

2. 工程机械：各类挖掘机、起重机等工程机械设备中也广泛采用齿轮传动。

3. 船舶行业：船舶的主机、辅机等传动系统采用齿轮传动。

4. 机床行业：各类数控机床、加工中心等机床设备的主轴传动系统通常采用齿轮传动。

5. 风力发电：风力发电机组中的传动系统也常采用齿轮传动。

五、齿轮传动的发展趋势1. 齿轮材料的发展：随着材料科学的不断进步，新型的齿轮材料将会逐渐取代传统的材料，提高齿轮传动的使用寿命和可靠性。

2. 精密制造技术的应用：精密制造技术的应用将进一步提高齿轮传动的精度和稳定性。

3. 绿色环保：绿色环保的要求将促使齿轮传动减少噪音、提高传动效率，以满足环保要求和能源节约的需求。

齿轮的全部知识点一、齿轮的概念和作用齿轮是机械传动中常用的一种零件，其主要作用是将动力传递给其他零件或改变传动方向和传动比例。

齿轮是由齿轮齿与齿轮轴组成的。

二、齿轮的分类根据齿轮的形状和用途，齿轮可以分为直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等多种类型。

1.直齿轮：齿轮齿与轴线平行，是最常见的齿轮类型。

直齿轮具有传递动力平稳、效率高等优点，广泛应用于各种机械传动中。

2.斜齿轮：齿轮齿与轴线倾斜，常用于变速箱、差速器等传动装置中，可实现转速和转矩的变化。

3.锥齿轮：齿轮齿与轴线相交于一点，主要用于轴线方向变换，如正交传动。

4.蜗杆齿轮：由蜗杆和蜗轮组成，主要用于传递大扭矩和减速的场合，常用于起重机、输送机等设备中。

三、齿轮的结构和参数齿轮的结构包括齿面、齿根、齿顶等部分，并具有一系列参数来描述其几何形状和传动特性。

1.齿数：齿数是齿轮上齿的数量，决定了齿轮的传动比例。

2.模数：模数是齿轮齿距与齿数的比值，是描述齿轮尺寸的重要参数。

3.压力角：齿轮齿与轴线间的夹角，影响齿轮的传动效率和载荷能力。

4.齿宽：齿轮齿的宽度，决定了齿轮的承载能力。

四、齿轮的工作原理齿轮传动是通过齿轮齿的啮合来实现动力传递的。

齿轮齿的啮合产生了转矩和转速的变化，使得齿轮能够实现不同的传动需求。

五、齿轮的应用领域齿轮广泛应用于各种机械装置中，如汽车、船舶、飞机、工业生产线等。

齿轮传动具有传递效率高、传动精度高等特点，被广泛应用于各个行业。

六、齿轮的设计与制造齿轮的设计与制造涉及到齿轮传动的计算、选型、绘图、加工等环节。

通过对齿轮的设计与制造，可以满足不同传动需求和工作环境的要求。

七、齿轮的维护保养齿轮在使用过程中需要进行定期的维护保养，包括齿轮的润滑、检查齿轮磨损情况、更换磨损严重的齿轮等。

合理的维护保养可以延长齿轮的使用寿命和保证传动效果。

八、齿轮的故障和排除齿轮在使用过程中可能会出现故障，如齿面磨损、齿轮断裂等。

针对不同的故障情况，可以采取不同的排除方法，如修复磨损齿面、更换断裂齿轮等。

机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。

齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。

本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。

2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。

齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。

齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。

3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。

直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。

斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。

直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。

蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。

4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。

齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。

强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。

精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。

5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。

在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。

在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。

在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。

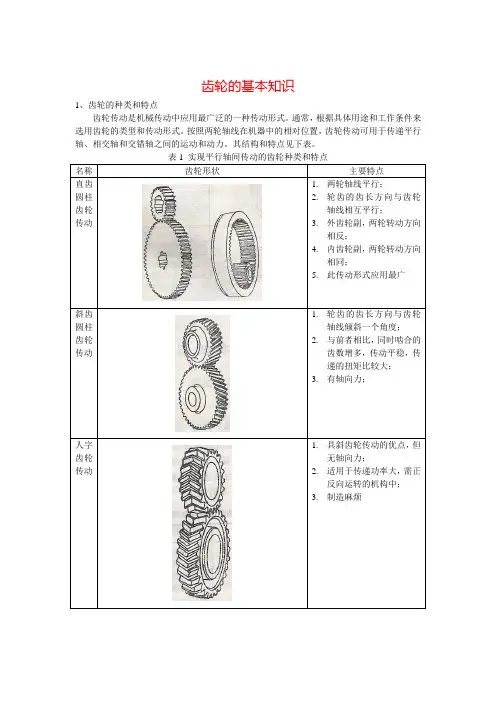

齿轮的基本知识1、齿轮的种类和特点齿轮传动是机械传动中应用最广泛的一种传动形式。

通常，根据具体用途和工作条件来选用齿轮的类型和传动形式。

按照两轮轴线在机器中的相对位置，齿轮传动可用于传递平行轴、相交轴和交错轴之间的运动和动力。

其结构和特点见下表。

名称齿轮形状主要特点直齿圆柱齿轮传动1.两轮轴线平行；2.轮齿的齿长方向与齿轮轴线相互平行；3.外齿轮副，两轮转动方向相反；4.内齿轮副，两轮转动方向相同；5.此传动形式应用最广斜齿圆柱齿轮传动1.轮齿的齿长方向与齿轮轴线倾斜一个角度；2.与前者相比，同时啮合的齿数增多，传动平稳，传递的扭矩比较大；3.有轴向力；人字齿轮传动1.具斜齿轮传动的优点，但无轴向力；2.适用于传递功率大，需正反向运转的机构中；3.制造麻烦齿轮齿条传动1.齿条是圆柱齿轮的一种特例；2.可用来把旋转运动变为直线运动，也可以反过来非圆齿轮传动1.目前常见的有椭圆形和扇形两种；2.当主动轮等速转动时从动轮可以实现有规律的不等速转动；3.多用于自动化机构名称齿轮形状主要特点直齿锥齿轮传动1.两轮轴线相交于锥顶点，轴交角有三种：大于，等于和小于90°。

2.轮齿齿线的延长线通过锥顶点斜齿锥齿轮传动1.轮齿齿线的延长线不通过锥顶点，而是与某一圆相切；2. 两轮螺旋角相等，螺旋方向相反弧齿锥齿轮传动1.轮齿齿线呈圆弧形；2.两轮螺旋角相等，螺旋方向相反；3.与直齿锥齿轮传动相比，同时参与啮合的齿数增多，传动平稳，传递扭矩较大名称齿轮形状主要特点交错轴斜齿轮传动1.两轮轴线不在同一平面上，成空间交错；2.两轮螺旋角可以相等，也可以不相等；3.两轮螺旋方向可以相同，也可不相同，就单个齿轮而言，与斜齿圆柱齿轮相同，其中一齿也可以是直齿圆柱齿轮蜗杆传动1.轴线垂直交错；2.可实现较大的传动比，传动平稳，噪声小，有自锁性；3.传动效率较低，蜗杆线速度受一定限制准双曲面齿轮传动1.轴线垂直交错；2.两轮螺旋角不等，螺旋方向相反；3.与弧齿锥齿轮传动相比，传动更平稳可靠，噪声小齿面硬度小齿轮比大齿轮高，因为：1.减小齿面胶合的可能性；2.使两齿轮的使用寿命基本接近；3.大齿轮硬度稍低，有利于齿部的切削加工。

第七章齿轮传动7-1 基础知识一、齿轮传动的主要类型及特点齿轮传动是最基本的机械传动形式之一，它的特点是传动准确、可靠、效率高，传递功率和速度的范围大。

齿轮传动按工作条件划分，则可分为：开式齿轮传动、半开式齿轮传动以及闭式齿轮传动。

（1）开式齿轮传动的齿轮完全暴露在外边，因此杂物易于侵入、润滑不良，齿面容易磨损，通常用于低速传动。

（2）半开式齿轮传动装有简单的防护装置，工作条件有一定的改善。

（3）闭式齿轮传动的的齿轮安装在封闭的箱体内，润滑及防护条件最好，常用于重要的场合。

齿轮传动按相互啮合的齿轮轴线相对位置划分，则可分为：圆柱齿轮传动、圆锥齿轮传动以及齿轮齿条传动。

（1）圆柱齿轮传动用于两平行轴之间的传动。

（2）圆锥齿轮传动用于两相交轴之间的传动。

（3）齿轮齿条传动可将旋转运动变为直线运动。

二、齿轮传动的失效形式及设计准则1．齿轮传动的失效形式齿轮传动的失效主要发生在轮齿。

常见的失效形式有：轮齿折断、齿面磨损、齿面点蚀、齿面胶合和塑性变形。

（1）轮齿折断闭式传动中，当齿轮的齿面较硬时，容易出现轮齿折断。

另外齿轮受到突然过载时，也可能发生轮齿折断现象。

提高轮齿抗折断能力的措施有：增大齿根过渡圆角半径及消除加工刀痕；增大轴及支承的刚性；采用合理的热处理方法使齿芯具有足够的韧性；进行喷丸、滚压等表面强化处理。

（2）齿面磨损齿面磨损是开式齿轮传动的主要失效形式之一。

改用闭式齿轮传动是避免齿面磨损的最有效方法。

（3）齿面点蚀齿面点蚀是闭式齿轮传动的主要失效形式，特别是在软齿面上更容易产生。

提高齿面抗点蚀能力措施有：提高齿轮材料的硬度；在啮合的轮齿间加注润滑油可以减小摩擦，减缓点蚀。

（4）齿面胶合对于高速重载的齿轮传动，容易发生齿面胶合现象。

另外低速重载的重型齿轮传动也会产生齿面胶合失效，即冷胶合。

提高齿面抗胶合能力的措施：提高齿面硬度和降低齿面粗糙度值；加强润滑措施，如采用抗胶合能力高的润滑油，在润滑油中加入添加剂等。

齿轮传动知识点总结1. 齿轮传动的结构齿轮传动由两个或多个啮合的齿轮组成，通常包括主动轮和从动轮。

主动轮一般由电机或其他动力源驱动，从动轮则是被动接受主动轮的传动力。

齿轮的结构包括齿轮齿数、模数、齿扭角等参数。

齿轮传动的结构设计需要根据具体的工作条件和要求来确定，包括传动比、传动效率、传动精度等。

2. 齿轮传动的工作原理齿轮传动的工作原理是利用齿轮的啮合运动传递动力。

当主动轮转动时，通过齿轮的啮合，从动轮也会产生相应的转动。

齿轮传动的工作原理可以利用啮合轮的圆周速度比来描述，即主动轮和从动轮的圆周速度之比等于它们的齿数之比，即V1/V2=N1/N2。

3. 传动比的计算传动比是齿轮传动的一个重要参数，它表示主动轮转速与从动轮转速之比。

传动比的计算通常根据齿轮的齿数来确定，传动比等于主动轮齿数与从动轮齿数之比，可以通过传动比来调整传动系的转速。

传动比的计算对于齿轮传动的设计和选型非常重要。

4. 齿轮材料齿轮传动的工作环境通常要求齿轮具有良好的强度和耐磨性，因此齿轮的材料选型是一个重要的设计参数。

常用的齿轮材料包括钢、铸铁、铜合金、尼龙等。

不同的工作环境和要求需要选择不同的齿轮材料，并通过表面处理来提高齿轮的耐磨性和强度。

5. 齿轮的设计齿轮的设计是齿轮传动系统设计的关键环节，它需要考虑齿轮的啮合黏着条件、载荷及强度等参数。

齿轮的设计包括齿轮的模数、压力角、齿宽、齿顶高、齿根圆径等，通过这些参数的设计来满足齿轮传动系统的工作要求和性能指标。

总的来说，齿轮传动作为一种重要的动力传递机构，在工程设计和生产制造中得到了广泛的应用。

齿轮传动的结构、工作原理、传动比的计算、齿轮材料和齿轮的设计等方面都是齿轮传动设计中需要重点考虑的问题。

通过对齿轮传动知识的全面了解和掌握，能够有效地提高工程设计和生产制造的效率和质量，并为工程技术人员在实际工作中提供有效的参考和指导。

齿轮知识点总结大全一、齿轮的定义齿轮是一种机械传动元件，由一个或多个齿轮组成，用于传递动力和转速。

它们通常是金属制成，具有一定的硬度和耐磨性，可在高速运动和高负荷下可靠地工作。

二、齿轮的分类1. 按齿轮轴的位置划分：（1）平行轴齿轮：齿轮轴线平行。

（2）垂直轴齿轮：齿轮轴线成直角。

（3）斜齿轮：齿轮轴线不平行也不相交。

2. 按齿轮的形状划分：（1）圆柱齿轮：齿轮齿的咬合线为直线。

（2）锥齿轮：齿轮齿的咬合线为斜线。

（3）蜗杆齿轮：由蜗杆和蜗轮组成。

3. 按齿轮齿数划分：（1）小齿轮：齿数较少。

（2）大齿轮：齿数较多。

4. 按齿轮传动形式划分：（1）齿轮齿和链轮齿。

（2）齿轮和滚子链传动。

5. 按齿轮副的类型划分：（1）外啮合齿轮副。

（2）内啮合齿轮副。

（3）混合啮合齿轮副。

三、齿轮的参数1. 齿轮的模数（m）：模数是齿轮齿数和齿轮直径的比值，常用来确定齿轮的大小。

2. 齿轮的齿数（z）：齿数是齿轮上齿的数量，齿数与模数和齿轮直径有直接关系。

3. 齿轮的齿宽（b）：齿轮齿的宽度，影响齿轮的承载能力。

4. 齿轮的分度圆直径（d）：分度圆直径是齿轮上齿的根部圆与齿轮轴线的距离。

5. 齿轮的法向齿距（P）：同一齿轮上相邻两个齿的顶部和底部之间的距离。

6. 齿轮的齿面硬度：齿轮齿面的硬度应适中，以保证齿面耐磨和承受载荷。

四、齿轮的原理1. 齿轮的啮合原理：两个啮合的齿轮之间，齿与缝的形状是特定的，称为啮合曲线，其形状决定了齿轮的传动特性。

2. 齿轮的传动比：传动比是驱动轮和从动轮的转速之比，可以通过齿轮的齿数比来计算。

3. 齿轮的传动效率：齿轮传动的效率是指输入功率和输出功率的比值，取决于齿轮的设计和加工质量。

4. 齿轮的传动稳定性：齿轮传动的稳定性受制于载荷和齿轮的设计，有时需要采取一定的减振和降噪措施。

5. 齿轮的传动可靠性：齿轮传动的可靠性是指在一定时间内不发生故障的能力，取决于齿轮的材料和制造工艺。
