kks编码电厂标识系统(电力企业应用)

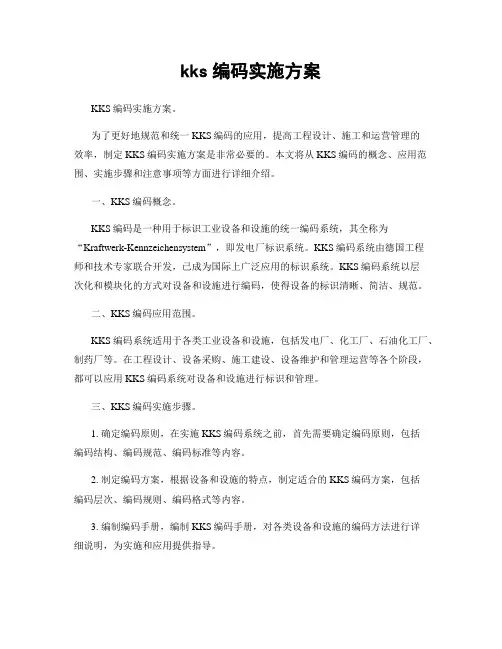

kks编码实施方案KKS编码实施方案。

为了更好地规范和统一KKS编码的应用，提高工程设计、施工和运营管理的效率，制定KKS编码实施方案是非常必要的。

本文将从KKS编码的概念、应用范围、实施步骤和注意事项等方面进行详细介绍。

一、KKS编码概念。

KKS编码是一种用于标识工业设备和设施的统一编码系统，其全称为“Kraftwerk-Kennzeichensystem”，即发电厂标识系统。

KKS编码系统由德国工程师和技术专家联合开发，已成为国际上广泛应用的标识系统。

KKS编码系统以层次化和模块化的方式对设备和设施进行编码，使得设备的标识清晰、简洁、规范。

二、KKS编码应用范围。

KKS编码系统适用于各类工业设备和设施，包括发电厂、化工厂、石油化工厂、制药厂等。

在工程设计、设备采购、施工建设、设备维护和管理运营等各个阶段，都可以应用KKS编码系统对设备和设施进行标识和管理。

三、KKS编码实施步骤。

1. 确定编码原则，在实施KKS编码系统之前，首先需要确定编码原则，包括编码结构、编码规范、编码标准等内容。

2. 制定编码方案，根据设备和设施的特点，制定适合的KKS编码方案，包括编码层次、编码规则、编码格式等内容。

3. 编制编码手册，编制KKS编码手册，对各类设备和设施的编码方法进行详细说明，为实施和应用提供指导。

4. 培训和推广，组织相关人员进行KKS编码系统的培训和推广工作，包括编码人员、设计人员、施工人员和管理人员等。

5. 实施监督，在实施过程中，进行监督和检查，确保KKS编码系统的正确应用和有效实施。

四、KKS编码实施注意事项。

1. 严格按照编码原则和编码方案进行实施，不得随意更改编码规则和格式。

2. 对新建设备和设施，应在设计阶段就进行KKS编码的规划和应用。

3. 对现有设备和设施，应根据实际情况逐步进行KKS编码的整改和应用。

4. 在KKS编码系统的应用过程中，要及时总结经验，不断完善和优化编码方案和规范。

电厂设备kks编码原则
电厂设备KKS编码原则是指用于标识电厂设备的一套规范化的编码系统，即KKS编码原则。

KKS是德语“Kraftwerk-Kennzeichnungs-System”的缩写，意为“发电厂标识系统”。

KKS编码原则是一种标准的编码体系，其目的是对电厂内的设备进行唯一标识，并为发电厂整个生命周期中的设备管理提供一个系统化、标准化的数据管理方式。

它对于提高设备的运行效率和可靠性，优化维护流程，减少意外事故等有着重要意义。

具体来说，KKS编码原则主要包括以下方面：
1.唯一性：每个设备应具有唯一的KKS编码，以便于识别和管理。

2.系统化：KKS编码应按照一定的规则和结构进行编排，以便于分类和组织。

3.可扩展性：KKS编码应具备足够的灵活性，以便于适应未来设备和系统的
增加和变化。

4.易用性：KKS编码应简单明了，便于员工理解和使用。

5.持久性：KKS编码应具备较长的使用寿命，能够满足电厂设备长时间运行
和维护的需求。

在实际应用中，KKS编码原则通常包括对设备的分类、位置、功能等多方面的信息进行标识和编码，以便于对电厂设备进行全面、准确的管理和维护。

综上所述，电厂设备KKS编码原则是一种用于标识和管理电厂设备的标准化的编码系统，它具有唯一性、系统化、可扩展性、易用性和持久性等特点。

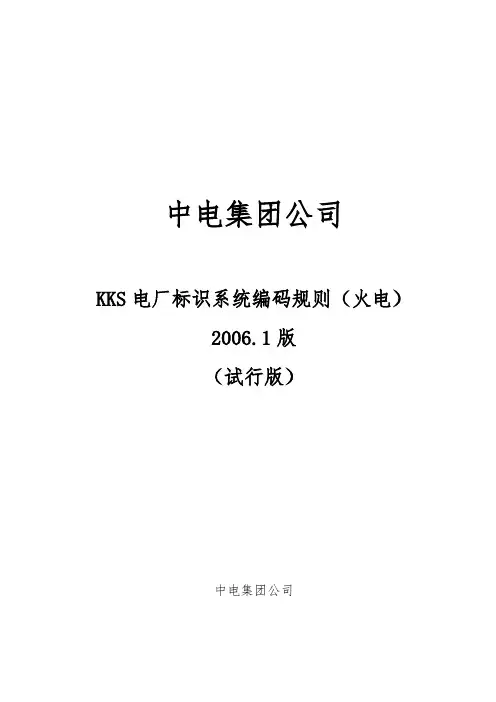

中电集团公司KKS电厂标识系统编码规则（火电）2006.1版（试行版）中电集团公司二○○六年六月前言为了建立集团公司统一的发电企业设备编码标准体系，有效指导新建电厂的设计和各电厂设备信息化的编码工作，为集团化数据共享机制的建立奠定基础，统一在公司围采用国际通行的发电厂标识系统（KKS编码），特制订本规则。

本规则是根据《KKS发电厂标识系统简明手册》、《KKS发电厂标识系统索引表》、《发电设备编码实施导则》第四版，结合华电集团所属各单位具体情况编写的。

本规则共分为三部分。

第一部分为“编码导则”，规定了一般性的编码原则，公司各单位使用时必须遵守。

第二部分为“专业应用说明”，介绍了标识系统在各专业中的应用，并对主要应用围和容加以说明。

本规则建议：在基建电厂使用工艺标识、安装点标识、位置标识三种编码，在已运行电厂只作工艺标识编码；基建电厂在基建期间的工艺标识只进行到系统级，全面的编码可随后期的应用系统的实施同步进行；各单位以本单位的工商代码作为单位代码。

本规则适用于华电集团所属各发电厂中的机组、系统、车间及各个专业所管辖的设备。

本规则由中电集团公司信息中心负责解释并继续完善。

目录第一部分编码导则 (1)1 KKS的简要说明 (2)2 KKS概述 (2)2.1 KKS的适用围 (2)2.2 KKS的特性 (2)2.3 KKS的特点 (3)3 编码的格式 (3)3.1 编码类型和分级 (3)3.2 各种类型编码的分级标题、前缀符号分级号 (3)3.3 分级的格式 (4)3.3.1 分类编码元素 (4)3.3.2 编号编码元素 (5)4 数据字符的容 (5)4.1 全厂标识 (5)4.2 工艺标识 (5)4.2.1 系统编码前置编号 (6)4.2.2 系统分类及编号的标识 (7)4.2.3 设备单元的编码及编号 (9)4.2.4 设备单元的附加编码A3 (11)4.2.5 部件编码及部件编号 (12)4.3 安装点标识 (12)4.4 位置标识 (14)5 各专业编码总的约定说明 (16)第二部分专业应用说明 (18)1 机械工程专业 (19)1.1 热机专业 (19)1.1.1 热机专业工程约定说明 (19)1.1.2 热机专业主要系统的代码及分界 (19)1.2 水工工艺专业 (36)1.3 化学专业 (42)1.4 燃料专业 (54)1.4.1 燃料专业工程约定说明 (54)1.4.2 燃机专业主要系统的代码及分界 (55)1.5 除灰专业 (58)1.6 暖通专业 (61)1.7 环保专业 (63)1.8 全厂起吊设备和电梯 (66)1.8.1 全厂的起吊设备主要系统的代码及分界 (66)1.8.2 全厂的电梯设备主要系统的代码及分界 (66)1.9 机械工程专业主要设备码和部件码 (67)1.9.1 机械工程专业主要设备代码 (67)1.9.2 机械工程专业主要元件代码 (68)2 土建工程专业 (69)3 电气工程专业 (75)3.1 电气工程专业工程约定说明 (75)3.2 电气一次专业 (76)3.3 电气二次专业 (83)3.4 照明专业 (84)3.5 厂通讯专业 (85)3.6 系统专业 (85)3.7 电气工程专业主要设备码和部件码 (85)3.7.1 电气工程专业主要设备代码 (85)3.7.2 电气工程专业附加代码A3 (86)3.7.3 电气工程专业主要元件代码 (87)4 仪表和控制工程专业 (88)4.1 仪表和控制工程专业工程约定说明 (88)4.2 仪表和控制工程专业主要系统的代码及分界 (88)4.3 仪表和控制工程专业主要设备代码 (90)4.4 仪表和控制工程专业附加代码A3 (91)4.5 仪表和控制工程主要元件代码 (91)第一部分编码导则1 KKS的简要说明KKS是德语Krartwerk-Kennzeichen System的缩写，其含义即电厂标识系统。

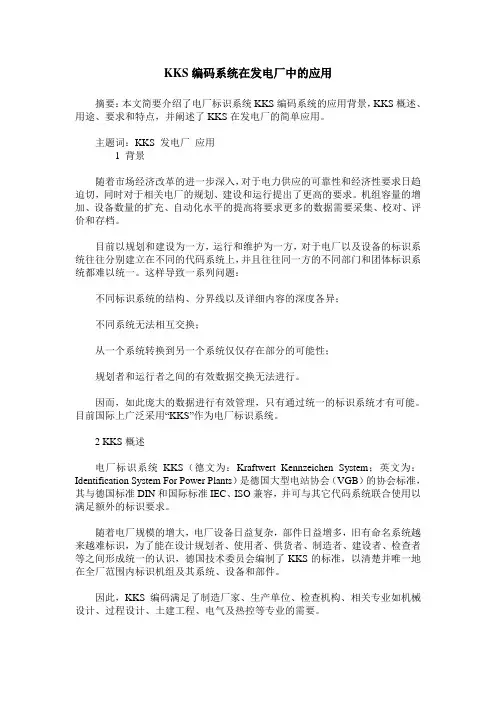

KKS编码系统在发电厂中的应用摘要：本文简要介绍了电厂标识系统KKS编码系统的应用背景，KKS概述、用途、要求和特点，并阐述了KKS在发电厂的简单应用。

主题词：KKS 发电厂应用1 背景随着市场经济改革的进一步深入，对于电力供应的可靠性和经济性要求日趋迫切，同时对于相关电厂的规划、建设和运行提出了更高的要求。

机组容量的增加、设备数量的扩充、自动化水平的提高将要求更多的数据需要采集、校对、评价和存档。

目前以规划和建设为一方，运行和维护为一方，对于电厂以及设备的标识系统往往分别建立在不同的代码系统上，并且往往同一方的不同部门和团体标识系统都难以统一。

这样导致一系列问题：不同标识系统的结构、分界线以及详细内容的深度各异；不同系统无法相互交换；从一个系统转换到另一个系统仅仅存在部分的可能性；规划者和运行者之间的有效数据交换无法进行。

因而，如此庞大的数据进行有效管理，只有通过统一的标识系统才有可能。

目前国际上广泛采用“KKS”作为电厂标识系统。

2 KKS概述电厂标识系统KKS（德文为：Kraftwert Kennzeichen System；英文为：Identification System For Power Plants）是德国大型电站协会（VGB）的协会标准，其与德国标准DIN和国际标准IEC、ISO兼容，并可与其它代码系统联合使用以满足额外的标识要求。

随着电厂规模的增大，电厂设备日益复杂，部件日益增多，旧有命名系统越来越难标识，为了能在设计规划者、使用者、供货者、制造者、建设者、检查者等之间形成统一的认识，德国技术委员会编制了KKS的标准，以清楚并唯一地在全厂范围内标识机组及其系统、设备和部件。

因此，KKS编码满足了制造厂家、生产单位、检查机构、相关专业如机械设计、过程设计、土建工程、电气及热控等专业的需要。

KKS编码针对各种类型的发电厂，对全厂建筑物、系统、设备及配件进行编码，便于全厂的设备管理。

电厂KKS编码培训教程一、引言电厂作为现代工业的重要基础设施，其设备的分类、命名和编码对于电厂的管理、运行和维护具有重要意义。

KKS编码作为一种广泛应用于电厂的设备编码体系，为电厂设备的管理提供了统一的标准。

本教程旨在介绍KKS编码的基本概念、编码规则及应用方法，帮助读者更好地理解和应用KKS编码。

二、KKS编码概述1.KKS编码的定义KKS编码（Kraftwerk-Kennzeichnungssystem，即电厂标识系统）是一种用于电厂设备分类、命名和编码的系统。

它起源于德国，并在全球范围内得到广泛应用。

KKS编码以设备的物理和功能特性为基础，通过对设备进行分类和命名，实现设备标识的标准化。

2.KKS编码的组成KKS编码由多个部分组成，主要包括系统码、设备码和位置码。

系统码用于表示电厂的各个系统，如汽轮机系统、锅炉系统等；设备码用于表示设备的功能和类型，如泵、阀门等；位置码用于表示设备在电厂中的位置，如楼层、房间等。

通过这些编码的组合，可以实现对电厂设备的唯一标识。

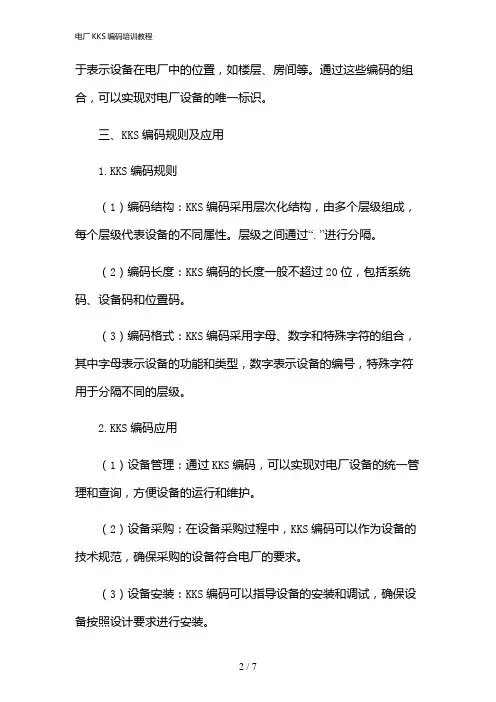

三、KKS编码规则及应用1.KKS编码规则（1）编码结构：KKS编码采用层次化结构，由多个层级组成，每个层级代表设备的不同属性。

层级之间通过“.”进行分隔。

（2）编码长度：KKS编码的长度一般不超过20位，包括系统码、设备码和位置码。

（3）编码格式：KKS编码采用字母、数字和特殊字符的组合，其中字母表示设备的功能和类型，数字表示设备的编号，特殊字符用于分隔不同的层级。

2.KKS编码应用（1）设备管理：通过KKS编码，可以实现对电厂设备的统一管理和查询，方便设备的运行和维护。

（2）设备采购：在设备采购过程中，KKS编码可以作为设备的技术规范，确保采购的设备符合电厂的要求。

（3）设备安装：KKS编码可以指导设备的安装和调试，确保设备按照设计要求进行安装。

（4）设备维护：通过KKS编码，可以实现对设备的定期维护和检修，提高设备的运行效率和使用寿命。

第一章KKS编码及管理软件基础一、KKS（电厂标识系统）应用背景KKS是德国技术委员会（VGB）在上世纪70年代制定的。

随着电厂规模的增大，电厂设备日益复杂，部件日益增多，旧有命名系统越来越难标识；另外为了能在使用者、供货者、制造者、检查员等之间形成统一的认识，这就是KKS诞生的主要原因。

在过去是根据电厂的计划、施工和运行来识别机组及其系统的，结果其命名和分类不尽合理。

由于上世纪60年代初期以前电厂的规模不是很大，旧有命名系统尚能满足当时电厂计划、施工和运行的需要。

随着机组容量的增大，自动化程度的提高以及电厂技术的不断进步和发展，再加上电力生产单位对分类体制的需要，制定统一的现代分类标准已刻不容缓。

于是，1970年成立了由电厂计划人员、生产单位、正规检验员以及其他有关当局参加的工作小组。

经过努力，完成了KKS电厂命名系统。

该系统清楚地标识了机组及其系统，充分考虑了制造厂家、生产单位、检查机构和其他有关当局及机械设计、过程设计、土建工程、电气及热控等专业的需要。

KKS编码系统满足了电厂计划、施工和运行过程中有关各方不论语言和工程中的具体任务是什么，均能统一地绝不含糊地区别和标识自己责任范围以内的电厂部分的要求；同时也适应了电厂规模大、参加方多且分处各处，各单位间的交流和沟通。

KKS电厂标识系统是德国技术委员会（VGB）于1978年以KKS手册的形式发表的。

随着KKS系统在实际应用中出现的不足或疏漏，同时支持和推广KKS的使用，VGB于1983年出版了KKS的第二版本。

随后又于1988年出版了第三版本，1994年出版了第四版，至今KKS使用第四版版本。

KKS的特点1.能区分所有设备和分系统。

2.能清楚地标识所有分系统，采用逐级细分的方法，数据字符具有固定意义。

3.具有足够的代码储备，以备将来电厂工程发展的需要。

4.根据需要，可以选择不同的标识方法。

5.编码长度可变，且不算太长，容易辨认。

6.编码结构层次分明，不易发生混乱或重复。

KKS 编码2008-09-15 12:15:49| 分类：电力技术| 标签：|字号大中小订阅1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即KKS编码。

KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。

1.2 分级表说明1.2.1 机组码：按1，2（1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。

1.2.2 系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。

1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号)：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30……，对于子系统内的分支则以11，12，13……顺序加以区分和识别。

子系统的序号也可用顺序号01，02，03……来区分。

1.2.4 设备或阀门类别代号(设备或间隔回路代码)：用两位英文字母对设备及间隔进行分类标识，详见附件。

1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号)：用三位数字来标识设备或间隔回路序号。

1.2.6 用英文大写字母Ａ、Ｂ、Ｃ顺序或数字１、２、３顺序加以标识，但“Ｉ”和“Ｏ”两字母不用，避免混淆。

1.3 特殊规定1.3.1 热工专业1.3.1.2.1 第一位表示机组及公用设备号机组标识，单元机组用1、2表示，公用设备用1表示。

1.3.1.2.2 第二位表示本专业代号，用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号，用数字表示1.3.1.2.4 第七位表示电缆分类其中1 ─ 动力电缆(交流380V)、电源电缆（交直流220V）2 ─ 控制电缆（开关量信号）3 ─ 信号电缆（模拟量信号）4 ─ 补偿电缆5 ─ 通讯电缆6 ─ 专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号，用两位数字01-99表示(如图纸张数超过100张，用三位上数表示)1.3.1.2.6 第十（至十一）位表示电缆编号，当用于CWD时，用一位英文字母表示（其中I，O，C 不用）；当用于端子排的图纸时，用两位数字表示。

KKS简介电厂标识系统(KKS)编码起源于德国，为德语Krartwerk-Kennzeichen System的缩写，其含义即电厂标识系统。

我国最早于20世纪90年代开始引进和使用KKS，目前，大部分新建的电厂从建设数字化电厂的角度出发，要求必须采用KKS编码系统，统一编码并标识图纸及现场的设备挂牌标识，国内电力设计院、发电集团、电力企业等相继组织编制了KKS企业标准，并在企业内部推广应用。

国家有关部门已发布了相关标准(《电厂标识系统设计则》，DL/T950-2005)，并在积极联系发布更详细的细则；在《火力发电厂厂级监控信息系统技术条件》(DL/T 924-2005)中第4.5条款明确规定采用DL/T 950-2005标准；在实际应用中，KKS编码实现了设计图纸的标注和现场的设备挂牌上，成为信息系统(MIS、EAM、SIS、DCS等，包括状态检修系统)各功能模块联系的纽带。

电厂标识系统(KKS)编码被广泛用于电厂的规划设计、工程建设和经营管理过程之中；它拥有足够的容量且可扩充，能够标识不同类型电厂所有的设备；KKS编码的逻辑结构和组成体系层次分明，代码简单明了，能够不依赖于计算机程序语言而独立存在。

这些特点使它适合作为基础数据供计算机处理，为电厂信息系统(如MIS、ERP、EAM、SIS)的建立提供强有力的支撑，为企业进行成本核算、计划统计和预决算等管理提供良好的基础数据平台。

另外，KKS编码可以与其它编码混合使用，比如文档编码、备品备件编码等，这对于电厂管理功能的集成具有重要价值。

也为工程建设各单位以及国内和国际之间的多元化交流提供了方便。

1、KKS编码的分类与结构考虑到对电厂各种装置、装置的各部分和设备部件的识别有各种要求，KKS有三种不同类型的代码1)相关工艺代码：系统和设备部件与过程相关的标识，根据它们在机械、土建、电气和热控工程方面的作用编码。

这种编码被所有的工程专业所使用，对于机械，电气，控制或土建工程，设备组及元件作出的标识必须与“与工艺系统有关”相关。

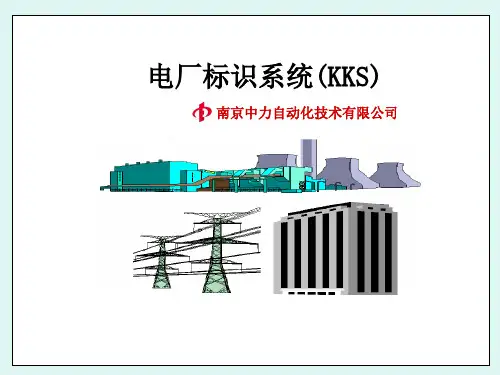

电厂标识系统KKS编码说明contents •引言•KKS编码系统基本原则•电厂设备KKS编码方法•电厂管道与阀门KKS编码方法•电厂仪表与控制KKS编码方法•KKS编码系统实施与管理•总结与展望目录01引言目的和背景统一标识KKS编码系统旨在为电厂设备、系统和建筑物提供一个统一、标准化的标识方法，以便于设备管理和维护。

国际化标准KKS编码系统已成为国际通用的电厂标识标准，被广泛应用于全球范围内的电厂建设和运营中。

提高效率通过KKS编码系统，可以快速准确地定位设备、查询设备信息，提高电厂运行和维护的效率。

KKS 编码系统采用层次化的编码结构，包括标识电厂、系统、设备、部件等各个层次的代码。

编码结构KKS 编码遵循一定的编码规则，包括字母和数字的组合、长度限制等，以确保编码的唯一性和可读性。

编码规则KKS 编码系统可标识电厂内的各种设备、管道、阀门、仪表、控制系统等，涵盖了电厂的各个方面。

标识范围为了方便使用和管理KKS 编码，已开发出专门的KKS 编码管理软件，可实现编码的自动生成、查询、修改等功能。

应用软件KKS 编码系统概述02KKS编码系统基本原则编码对象与范围编码对象电厂中的各种设备、系统、建筑物和构筑物等。

范围包括从电厂规划、设计、施工、调试、运行维护到退役等全生命周期内的所有对象。

编码结构与规则结构KKS编码采用分层结构，通常由标识类型、系统、设备或部件的字母和数字组成。

规则遵循特定的编码规则，确保编码的一致性和准确性。

例如，使用特定的字母表示不同的设备类型，数字表示设备的序号或位置等。

编码唯一性与可扩展性唯一性每个KKS编码都是唯一的，不同于其他任何设备或系统，确保在电厂中能够准确识别每一个对象。

可扩展性KKS编码系统具有可扩展性，能够适应电厂的扩建和改造，新增设备或系统可以方便地纳入编码体系。

03电厂设备KKS编码方法设备分类与标识设备分类电厂设备按照功能、系统、工艺等原则进行分类，形成设备分类体系。
