【2019年整理】电厂标识系统KKS编码介绍

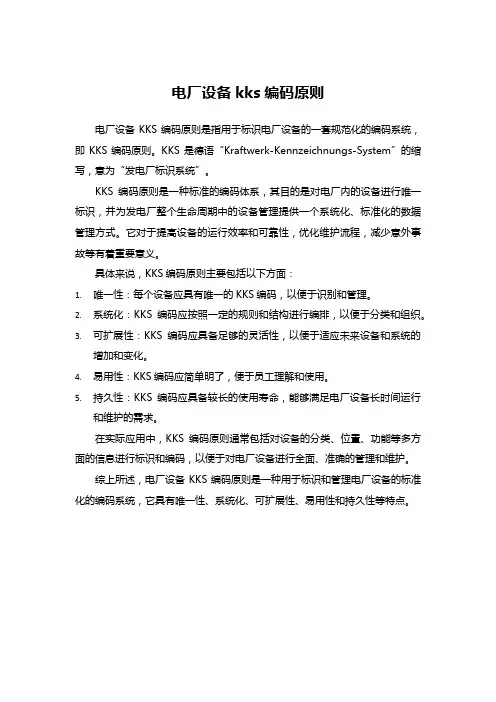

电厂设备kks编码原则
电厂设备KKS编码原则是指用于标识电厂设备的一套规范化的编码系统，即KKS编码原则。

KKS是德语“Kraftwerk-Kennzeichnungs-System”的缩写，意为“发电厂标识系统”。

KKS编码原则是一种标准的编码体系，其目的是对电厂内的设备进行唯一标识，并为发电厂整个生命周期中的设备管理提供一个系统化、标准化的数据管理方式。

它对于提高设备的运行效率和可靠性，优化维护流程，减少意外事故等有着重要意义。

具体来说，KKS编码原则主要包括以下方面：
1.唯一性：每个设备应具有唯一的KKS编码，以便于识别和管理。

2.系统化：KKS编码应按照一定的规则和结构进行编排，以便于分类和组织。

3.可扩展性：KKS编码应具备足够的灵活性，以便于适应未来设备和系统的
增加和变化。

4.易用性：KKS编码应简单明了，便于员工理解和使用。

5.持久性：KKS编码应具备较长的使用寿命，能够满足电厂设备长时间运行
和维护的需求。

在实际应用中，KKS编码原则通常包括对设备的分类、位置、功能等多方面的信息进行标识和编码，以便于对电厂设备进行全面、准确的管理和维护。

综上所述，电厂设备KKS编码原则是一种用于标识和管理电厂设备的标准化的编码系统，它具有唯一性、系统化、可扩展性、易用性和持久性等特点。

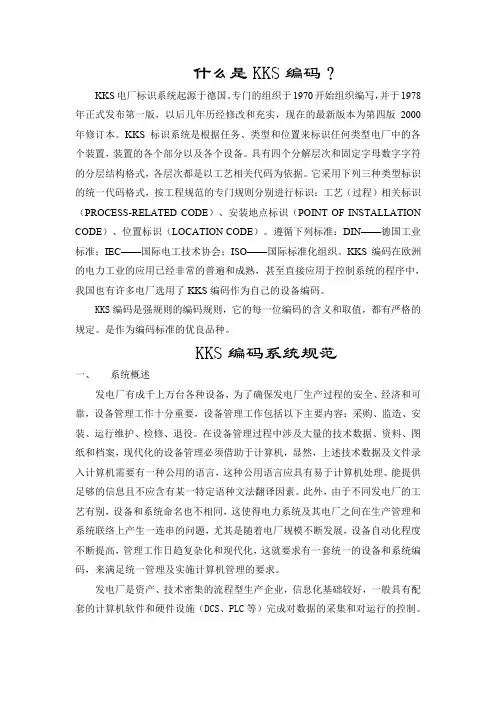

什么是KKS编码？KKS电厂标识系统起源于德国。

专门的组织于1970开始组织编写，并于1978年正式发布第一版，以后几年历经修改和充实，现在的最新版本为第四版2000年修订本。

KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置，装置的各个部分以及各个设备。

具有四个分解层次和固定字母数字字符的分层结构格式，各层次都是以工艺相关代码为依据。

它采用下列三种类型标识的统一代码格式，按工程规范的专门规则分别进行标识：工艺（过程）相关标识（PROCESS-RELATED CODE）、安装地点标识（POINT OF INSTALLATION CODE）、位置标识（LOCATION CODE）。

遵循下列标准：DIN——德国工业标准；IEC——国际电工技术协会；ISO——国际标准化组织。

KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟，甚至直接应用于控制系统的程序中，我国也有许多电厂选用了KKS编码作为自己的设备编码。

KKS编码是强规则的编码规则，它的每一位编码的含义和取值，都有严格的规定。

是作为编码标准的优良品种。

KKS编码系统规范一、系统概述发电厂有成千上万台各种设备，为了确保发电厂生产过程的安全、经济和可靠，设备管理工作十分重要，设备管理工作包括以下主要内容：采购、监造、安装、运行维护、检修、退役。

在设备管理过程中涉及大量的技术数据、资料、图纸和档案，现代化的设备管理必须借助于计算机，显然，上述技术数据及文件录入计算机需要有一种公用的语言，这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。

此外，由于不同发电厂的工艺有别，设备和系统命名也不相同，这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题，尤其是随着电厂规模不断发展，设备自动化程度不断提高，管理工作日趋复杂化和现代化，这就要求有一套统一的设备和系统编码，来满足统一管理及实施计算机管理的要求。

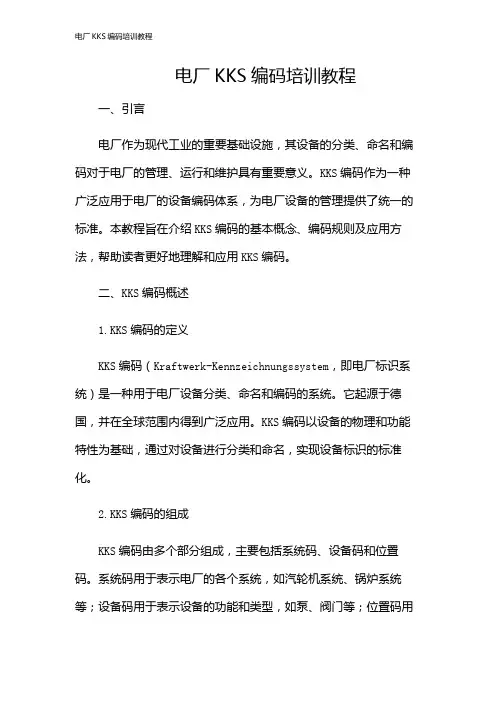

电厂KKS编码培训教程一、引言电厂作为现代工业的重要基础设施，其设备的分类、命名和编码对于电厂的管理、运行和维护具有重要意义。

KKS编码作为一种广泛应用于电厂的设备编码体系，为电厂设备的管理提供了统一的标准。

本教程旨在介绍KKS编码的基本概念、编码规则及应用方法，帮助读者更好地理解和应用KKS编码。

二、KKS编码概述1.KKS编码的定义KKS编码（Kraftwerk-Kennzeichnungssystem，即电厂标识系统）是一种用于电厂设备分类、命名和编码的系统。

它起源于德国，并在全球范围内得到广泛应用。

KKS编码以设备的物理和功能特性为基础，通过对设备进行分类和命名，实现设备标识的标准化。

2.KKS编码的组成KKS编码由多个部分组成，主要包括系统码、设备码和位置码。

系统码用于表示电厂的各个系统，如汽轮机系统、锅炉系统等；设备码用于表示设备的功能和类型，如泵、阀门等；位置码用于表示设备在电厂中的位置，如楼层、房间等。

通过这些编码的组合，可以实现对电厂设备的唯一标识。

三、KKS编码规则及应用1.KKS编码规则（1）编码结构：KKS编码采用层次化结构，由多个层级组成，每个层级代表设备的不同属性。

层级之间通过“.”进行分隔。

（2）编码长度：KKS编码的长度一般不超过20位，包括系统码、设备码和位置码。

（3）编码格式：KKS编码采用字母、数字和特殊字符的组合，其中字母表示设备的功能和类型，数字表示设备的编号，特殊字符用于分隔不同的层级。

2.KKS编码应用（1）设备管理：通过KKS编码，可以实现对电厂设备的统一管理和查询，方便设备的运行和维护。

（2）设备采购：在设备采购过程中，KKS编码可以作为设备的技术规范，确保采购的设备符合电厂的要求。

（3）设备安装：KKS编码可以指导设备的安装和调试，确保设备按照设计要求进行安装。

（4）设备维护：通过KKS编码，可以实现对设备的定期维护和检修，提高设备的运行效率和使用寿命。

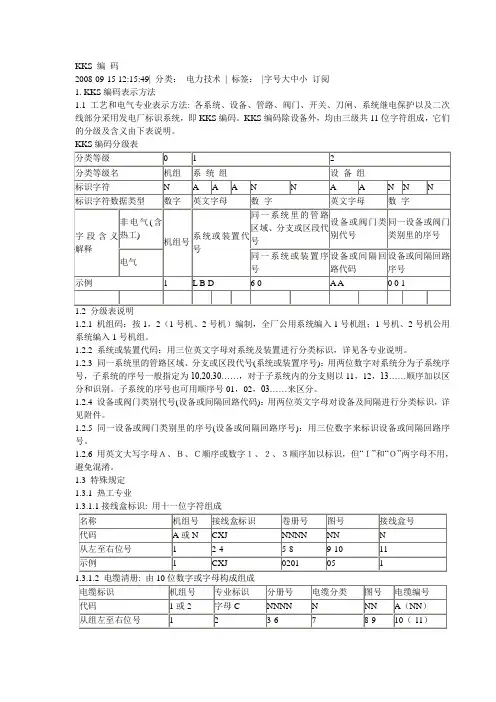

KKS 编码2008-09-15 12:15:49| 分类：电力技术| 标签：|字号大中小订阅1. KKS编码表示方法1.1 工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即KKS编码。

KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。

1.2 分级表说明1.2.1 机组码：按1，2（1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。

1.2.2 系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。

1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号)：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30……，对于子系统内的分支则以11，12，13……顺序加以区分和识别。

子系统的序号也可用顺序号01，02，03……来区分。

1.2.4 设备或阀门类别代号(设备或间隔回路代码)：用两位英文字母对设备及间隔进行分类标识，详见附件。

1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号)：用三位数字来标识设备或间隔回路序号。

1.2.6 用英文大写字母Ａ、Ｂ、Ｃ顺序或数字１、２、３顺序加以标识，但“Ｉ”和“Ｏ”两字母不用，避免混淆。

1.3 特殊规定1.3.1 热工专业1.3.1.2.1 第一位表示机组及公用设备号机组标识，单元机组用1、2表示，公用设备用1表示。

1.3.1.2.2 第二位表示本专业代号，用C表示1.3.1.2.3 第三至六位表示电缆所在卷册号，用数字表示1.3.1.2.4 第七位表示电缆分类其中1 ─ 动力电缆(交流380V)、电源电缆（交直流220V）2 ─ 控制电缆（开关量信号）3 ─ 信号电缆（模拟量信号）4 ─ 补偿电缆5 ─ 通讯电缆6 ─ 专用电缆、预制电缆1.3.1.2.5 第八至第九位表示电缆所在图号，用两位数字01-99表示(如图纸张数超过100张，用三位上数表示)1.3.1.2.6 第十（至十一）位表示电缆编号，当用于CWD时，用一位英文字母表示（其中I，O，C 不用）；当用于端子排的图纸时，用两位数字表示。

什么是KKS编码？KKS电厂标识系统起源于德国。

专门的组织于1970开始组织编写，并于1978年正式发布第一版，以后几年历经修改和充实，现在的最新版本为第四版2000年修订本。

KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置，装置的各个部分以及各个设备。

具有四个分解层次和固定字母数字字符的分层结构格式，各层次都是以工艺相关代码为依据。

它采用下列三种类型标识的统一代码格式，按工程规范的专门规则分别进行标识：工艺（过程）相关标识（PROCESS-RELATED CODE）、安装地点标识（POINT OF INSTALLATION CODE）、位置标识（LOCATION CODE）。

遵循下列标准：DIN——德国工业标准；IEC——国际电工技术协会；ISO——国际标准化组织。

KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟，甚至直接应用于控制系统的程序中，我国也有许多电厂选用了KKS编码作为自己的设备编码。

KKS编码是强规则的编码规则，它的每一位编码的含义和取值，都有严格的规定。

是作为编码标准的优良品种。

KKS编码系统规范一、系统概述发电厂有成千上万台各种设备，为了确保发电厂生产过程的安全、经济和可靠，设备管理工作十分重要，设备管理工作包括以下主要内容：采购、监造、安装、运行维护、检修、退役。

在设备管理过程中涉及大量的技术数据、资料、图纸和档案，现代化的设备管理必须借助于计算机，显然，上述技术数据及文件录入计算机需要有一种公用的语言，这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。

此外，由于不同发电厂的工艺有别，设备和系统命名也不相同，这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题，尤其是随着电厂规模不断发展，设备自动化程度不断提高，管理工作日趋复杂化和现代化，这就要求有一套统一的设备和系统编码，来满足统一管理及实施计算机管理的要求。

KKS简介电厂标识系统(KKS)编码起源于德国，为德语Krartwerk-Kennzeichen System的缩写，其含义即电厂标识系统。

我国最早于20世纪90年代开始引进和使用KKS，目前，大部分新建的电厂从建设数字化电厂的角度出发，要求必须采用KKS编码系统，统一编码并标识图纸及现场的设备挂牌标识，国内电力设计院、发电集团、电力企业等相继组织编制了KKS企业标准，并在企业内部推广应用。

国家有关部门已发布了相关标准(《电厂标识系统设计则》，DL/T950-2005)，并在积极联系发布更详细的细则；在《火力发电厂厂级监控信息系统技术条件》(DL/T 924-2005)中第4.5条款明确规定采用DL/T 950-2005标准；在实际应用中，KKS编码实现了设计图纸的标注和现场的设备挂牌上，成为信息系统(MIS、EAM、SIS、DCS等，包括状态检修系统)各功能模块联系的纽带。

电厂标识系统(KKS)编码被广泛用于电厂的规划设计、工程建设和经营管理过程之中；它拥有足够的容量且可扩充，能够标识不同类型电厂所有的设备；KKS编码的逻辑结构和组成体系层次分明，代码简单明了，能够不依赖于计算机程序语言而独立存在。

这些特点使它适合作为基础数据供计算机处理，为电厂信息系统(如MIS、ERP、EAM、SIS)的建立提供强有力的支撑，为企业进行成本核算、计划统计和预决算等管理提供良好的基础数据平台。

另外，KKS编码可以与其它编码混合使用，比如文档编码、备品备件编码等，这对于电厂管理功能的集成具有重要价值。

也为工程建设各单位以及国内和国际之间的多元化交流提供了方便。

1、KKS编码的分类与结构考虑到对电厂各种装置、装置的各部分和设备部件的识别有各种要求，KKS有三种不同类型的代码1)相关工艺代码：系统和设备部件与过程相关的标识，根据它们在机械、土建、电气和热控工程方面的作用编码。

这种编码被所有的工程专业所使用，对于机械，电气，控制或土建工程，设备组及元件作出的标识必须与“与工艺系统有关”相关。

1．KKS的范围电厂KKS编码识别系统是根据任务，形式和位置确定装置，装置分系统，设备。

可在工程设计，建设，运行和维护阶段使用。

KKS是一非语言性识别系统，以确保国际通用性。

在计算机过程中使用是可能的。

KKS，对所有形式的电厂和连接的工艺是统一的识别代码，并且具有充足的容量和足够详细地识别所有系统，组件和结构，以及对采用新技术的扩展性。

另外，考虑了在工程设计，建设，运行和维护阶段识别代码的延续性。

2．分层格式代码由不同的层组成，每一层格式不同，由识别代码（罗马字母）和编号数字（阿拉伯数字）代码构成。

识别代码字母建立在非特定项目基础上，由功能和设备代码组成。

编号数字代码遵从以下原则：-当前一代码变化时，编号从新开始，无须连续。

-编号规定一旦建立后，不可改动。

罗马字母中I和O不能使用。

分层 0 1 2格式A或N AAANN AANNNA：罗马字母N：阿拉伯数字2．1 0层0层代表：-电厂机组-非机组特定装置-扩建本层的标题是整个装置码。

可用数字或罗马字母表示。

例如1代表吸收塔1，2代表吸收塔，0代表石灰石制备，这意味着石灰石制备为吸收塔1和2公用。

本工程中，由于FGD系统对应的是#4机组，因此，凡是只对应#4机的设备，如循环泵、吸收塔、GGH、升压风机等，该数值均取为4。

而对公用的设备，如湿磨、真空皮带、事故浆罐等设备或系统，该数值均取为0。

2．2 1层1层由3个罗马字母（系统识别）和2个阿拉伯数字（系统编号）组成。

本层的标题是系统码。

字母和名称代码根据系统功能给出。

编号表示系统和装置的下级分类。

如HTF10表示吸收循环10。

编号无须连续，一般编为HTF10----HTF20----HTF30。

2．3 2层2层由2个罗马字母（设备识别）和3个阿拉伯数字（设备编号）组成。

本层的标题是设备码。

字母和名称代码根据设备功能给出。

编号表示机械设备，电气，I—C设备的编号。

如AP001表示泵1，编号无须连续。

3．记数方向主方向：由西向东增加方向：由南向北由底向顶旋转方向：起点：北，顺时针4．功能码4．1 功能码HT 烟气处理系统，包括石膏处置，吸收过程烟道系统HTB 烟气侧热交换器，气加热器（蒸汽加热器）HTC 烟气风机系统HTD 吸收塔，烟气洗涤系统HTF 吸收循环HTG 氧化系统，包括供气部分吸收剂供应系统，包括贮存部分HTK 吸收剂制备系统HTL 石膏浆排放的管道系统，包括排放和返回，不包括石膏浓缩和脱水系统HTM 石膏浓缩和脱水系统HTN 石膏干燥系统HTP 石膏贮存，装料系统HTQ FGD供水、及处理系统HTT 排水系统HTW 密封流体供应系统HTX 流体供应系统(控制、保护设备用) HTY 控制和保护设备4．2 功能码HU 气--气加热器HU 气--气加热器系统HUQ 高压水清洗系统HUW 密封-干燥空气供应系统HUD 气--气加热器HUG 清洗空气系统HUY 控制和保护设备4．3 功能码GN 废水处理GN 工艺排水处理系统GNB过滤，机械清洗GNC 瀑气，空气喷如系统GND沉淀系统GNE 加酸系统GNF 离子交换系统GNG蒸发系统GNH除气，干燥系统预热，冷却系统GNJ管道系统，临时贮存系统，主流体的泵系统GNKGNL 流体处理系统以外的储存系统GNN 化学品供应系统GNP 再生，反洗系统GNQ 主流体的注入系统GNR 反洗水和残余物去除系统，包括中和GNS 污泥浓缩系统GNT 加热，冷却和反洗流体分配系统GNY 控制和保护设备4．4 功能码HN 烟气排放（无烟气处理）HNA 烟道系统HNC 引风机系统HNE 烟囱系统HNF 烟气循环系统HNY 控制和保护设备4．5 功能码LB 蒸汽系统LBG 辅助蒸汽管道系统4．6 功能码LC 凝结水系统LCN 辅助蒸汽凝结水系统（收集和返回系统）5．设备识别5．1 机械设备 AAA 阀门，挡板等，包括执行机构，手动AB 隔断组件，锁气器AC 热交换器，热交换表面AE 转动，驱动，起吊，回转传动（及操作器）AF 连续输送机，给料机AG 发电机AH 加热，冷却和空调机组AJ 尺寸减小设备，仅工艺的一部分AK 压实和包装设备，仅工艺的一部分AM 混合器，搅拌器AN 压缩机，风机AP 泵AT 清洗，干燥，过滤和分离设备AX 装置维护实验和监测设备5．2 机械设备 BBB 储存设备（箱体）BE 轴（仅安装和维护）BF 基础BN 喷射泵，排放器，喷射器BP 节流器，限位器，孔板（非测量孔板）BQ 吊架，支撑，管架，穿管BR 管道，烟道，溜槽BS 消音器BU 绝缘，保温5．3 直接测量回路 CCD 密度CE 电（如电流，伏，功率，频率）CF 流量CG 距离，长度，位置，旋转方向CH 人工输入（人工操作传感器），（如火检测器）CK 时间CL 液位CM 湿份，湿度CP 压力CQ 质量变量（分析，CD/CM/CV外的材料特性）CS 速度，频率（机械），加速度CT 温度CU 组合的和其他变量CV 粘度CW 重量，质量CY 振动，膨胀5．4 电气设备电气设备KKS编码自成一体系，见电气部分说明。
