hfss9操作及腔体滤波器设计

HFSS3微带滤波器教程
HFSS是一种强大的电磁仿真软件，用于设计和分析微波和射频电路。

本文将介绍如何使用HFSS设计和优化微带滤波器。

微带滤波器是一种常
见的射频和微波电路，用于选择性地传输或阻塞特定频率的信号。

下面是
设计微带滤波器的详细步骤。

第一步是确定所需的滤波器规格。

这包括中心频率、带宽、滤波器类
型和阻带衰减等参数。

根据这些参数，我们可以选择适当的滤波器结构。

第二步是建立HFSS模型。

首先，我们需要绘制滤波器的布局，包括
微带线、电容器和电感器等元件。

然后，根据需要调整元件的物理尺寸和
位置。

在HFSS中，我们可以使用其建模工具来完成这些任务。

第三步是设置HFSS模拟器。

我们需要选择仿真的频率范围和分辨率，并设置适当的激励条件。

通常，我们会使用端口激励来激励滤波器的输入端，并设置合适的端口阻抗。

第四步是运行仿真。

一旦设置好模拟器，我们可以运行仿真以计算滤
波器的S参数和其他性能指标。

在HFSS中，我们可以使用不同的分析工
具和图表来查看结果，例如频率响应图和阻带衰减图。

第五步是优化滤波器性能。

如果滤波器的性能不满足需求，我们可以
尝试不同的设计参数或结构，然后重新运行仿真来评估其性能。

通过多次
迭代优化，我们可以得到满足要求的滤波器设计。

最后，我们还可以进行进一步的分析，例如模拟温度效应、探索器件
的灵敏度和稳定性等。

这些分析可以帮助我们更好地理解滤波器的性能和
行为。

微带低通滤波器的设计一、题目低通滤波器的设计技术参数：截止f = 2.2GHz；f=4GHz时，通过小于30db；特性阻抗Z0=50 Ohm。

波纹系数0.2db材料参数：相对介电常数9.0，厚度h=0.8，Zl=10 0hm，Zh=100 0hm。

仿真软件：HFSS二、设计过程1、参数确定：设计一个微带低通滤波器，其技术参数为f < 2.2GHz；通带插入损耗；特性阻抗Z0=50 Ohm 。

2、设计方法：用高、底阻抗线实现滤波器的设计，高阻抗线可以等效为串联电感，低阻抗线可以等效为并联电容，计算各阻抗线的宽度及长度。

3、设计过程：（1）确定原型滤波器：选择切比雪夫滤波器，Ώs = fs/fc = 1.82，Ώs -1 = 0.82及Lr = 0.2dB，Ls >= 30，查表得N=5，原型滤波器的归一化元件参数值如下：g1 = g5 = 1.3394，g2 = g4 = 1.3370，g3 = 2.1660，gL= 1.0000。

该滤波器的电路图如下图所示：（2）计算各元件的真实值(没用)：终端特性阻抗为Z0=50Ώ，则有C1 = C5 =g1/(2*pi*f0*Z0) = 1.3394/(2*3.1416*2.2*10^9*50) = 1.938 pF，C3 = g3/(2*pi*f0*Z0) = 2.1660/(2*3.1416*2.2*10^9*50) = 3.134 pF，L2 = L4 = Z0*g2/(2*pi*f0) =50*1.3370/(2*3.1416*2.2*10^9) = 4.836 nH。

（3）计算微带低通滤波器的实际物理尺寸：低阻抗（电容）为Zl = 10Ώ，高阻抗（电感）为Zh = 100Ώ。

电长度的计算Le：p357的8.86a和8.86b两个公式。

Le1=g1*Zl*57.3/R0=1.3394*10*57.3/50=15.35°Le2=g2*R0*57.3/Zh=1.337*50*57.3/100=38.3°Le3=24.8° L e4=38.3° Le5=15.35°然后利用小软件求得各部分的具体物理尺寸（长、宽）L1=2.0445mm L2=6.1358mm L3=3.3031mm L4=6.1358mm L5=2.0445mm L=5mm w=0.86mmWl=8.6mm Wh=0.126mm（4）参数修正经过反复优化与调试，最终确定的低通滤波器的各参数如下：L2=L4=5.5mm仿真调试与结果设计的模型。

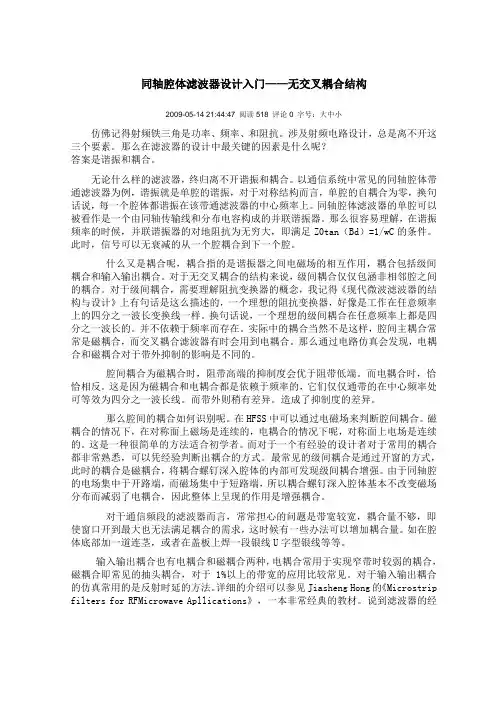

同轴腔体滤波器设计入门——无交叉耦合结构2009-05-14 21:44:47 阅读518 评论0 字号：大中小仿佛记得射频铁三角是功率、频率、和阻抗。

涉及射频电路设计，总是离不开这三个要素。

那么在滤波器的设计中最关键的因素是什么呢？答案是谐振和耦合。

无论什么样的滤波器，终归离不开谐振和耦合。

以通信系统中常见的同轴腔体带通滤波器为例，谐振就是单腔的谐振，对于对称结构而言，单腔的自耦合为零，换句话说，每一个腔体都谐振在该带通滤波器的中心频率上。

同轴腔体滤波器的单腔可以被看作是一个由同轴传输线和分布电容构成的并联谐振器。

那么很容易理解，在谐振频率的时候，并联谐振器的对地阻抗为无穷大，即满足Z0tan（Bd）=1/wC的条件。

此时，信号可以无衰减的从一个腔耦合到下一个腔。

什么又是耦合呢，耦合指的是谐振器之间电磁场的相互作用，耦合包括级间耦合和输入输出耦合。

对于无交叉耦合的结构来说，级间耦合仅仅包涵非相邻腔之间的耦合。

对于级间耦合，需要理解阻抗变换器的概念，我记得《现代微波滤波器的结构与设计》上有句话是这么描述的，一个理想的阻抗变换器，好像是工作在任意频率上的四分之一波长变换线一样。

换句话说，一个理想的级间耦合在任意频率上都是四分之一波长的。

并不依赖于频率而存在。

实际中的耦合当然不是这样，腔间主耦合常常是磁耦合，而交叉耦合滤波器有时会用到电耦合。

那么通过电路仿真会发现，电耦合和磁耦合对于带外抑制的影响是不同的。

腔间耦合为磁耦合时，阻带高端的抑制度会优于阻带低端。

而电耦合时，恰恰相反。

这是因为磁耦合和电耦合都是依赖于频率的，它们仅仅通带的在中心频率处可等效为四分之一波长线。

而带外则稍有差异。

造成了抑制度的差异。

那么腔间的耦合如何识别呢。

在HFSS中可以通过电磁场来判断腔间耦合。

磁耦合的情况下，在对称面上磁场是连续的，电耦合的情况下呢，对称面上电场是连续的。

这是一种很简单的方法适合初学者。

而对于一个有经验的设计者对于常用的耦合都非常熟悉，可以凭经验判断出耦合的方式。

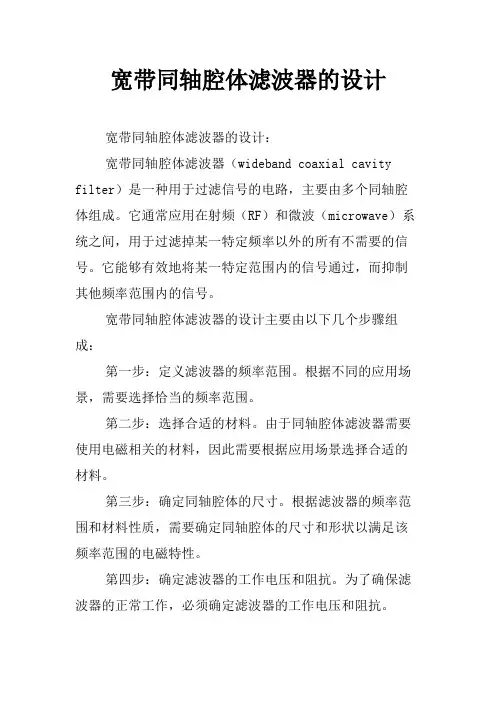

宽带同轴腔体滤波器的设计
宽带同轴腔体滤波器的设计：
宽带同轴腔体滤波器（wideband coaxial cavity filter）是一种用于过滤信号的电路，主要由多个同轴腔体组成。

它通常应用在射频（RF）和微波（microwave）系统之间，用于过滤掉某一特定频率以外的所有不需要的信号。

它能够有效地将某一特定范围内的信号通过，而抑制其他频率范围内的信号。

宽带同轴腔体滤波器的设计主要由以下几个步骤组成：
第一步：定义滤波器的频率范围。

根据不同的应用场景，需要选择恰当的频率范围。

第二步：选择合适的材料。

由于同轴腔体滤波器需要使用电磁相关的材料，因此需要根据应用场景选择合适的材料。

第三步：确定同轴腔体的尺寸。

根据滤波器的频率范围和材料性质，需要确定同轴腔体的尺寸和形状以满足该频率范围的电磁特性。

第四步：确定滤波器的工作电压和阻抗。

为了确保滤波器的正常工作，必须确定滤波器的工作电压和阻抗。

第五步：调整滤波器的特性。

调整滤波器的特性可以通过改变滤波器中的阻抗元件的参数来实现。

最后，宽带同轴腔体滤波器的设计需要充分考虑上述几个因素，以确保滤波器能够正常工作，并达到所需的性能要求。

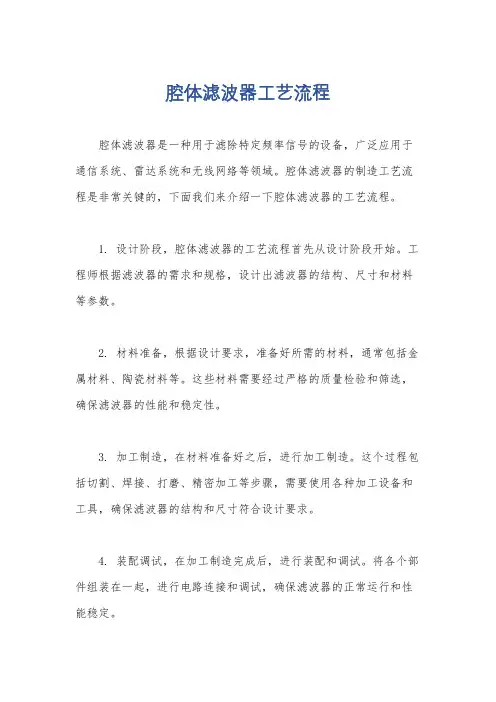

腔体滤波器工艺流程
腔体滤波器是一种用于滤除特定频率信号的设备，广泛应用于通信系统、雷达系统和无线网络等领域。

腔体滤波器的制造工艺流程是非常关键的，下面我们来介绍一下腔体滤波器的工艺流程。

1. 设计阶段，腔体滤波器的工艺流程首先从设计阶段开始。

工程师根据滤波器的需求和规格，设计出滤波器的结构、尺寸和材料等参数。

2. 材料准备，根据设计要求，准备好所需的材料，通常包括金属材料、陶瓷材料等。

这些材料需要经过严格的质量检验和筛选，确保滤波器的性能和稳定性。

3. 加工制造，在材料准备好之后，进行加工制造。

这个过程包括切割、焊接、打磨、精密加工等步骤，需要使用各种加工设备和工具，确保滤波器的结构和尺寸符合设计要求。

4. 装配调试，在加工制造完成后，进行装配和调试。

将各个部件组装在一起，进行电路连接和调试，确保滤波器的正常运行和性能稳定。

5. 测试验证，最后，对制造好的腔体滤波器进行严格的测试和验证。

包括频率响应测试、功率损耗测试、温度稳定性测试等，确保滤波器满足设计要求并具有良好的性能指标。

通过以上工艺流程，腔体滤波器可以被制造出来，从而满足各种通信系统和雷达系统对于信号滤波的需求。

这些工艺流程的严谨性和精密度对于腔体滤波器的性能和稳定性至关重要。

腔体滤波器结构
腔体滤波器是一种常见的微波滤波器，其结构通常由一路或多路独立的滤波器单元组成，主要包括腔体、盖板、连接器、传输主杆、电容耦合片、低通、谐振器、调谐螺杆（即调谐自锁螺钉）、电容耦合杆、介质、紧固螺钉等零部件。

其中，腔体是滤波器结构的主要部分，通常由金属整体切割而成，结构牢固。

这种滤波器通常具有良好的性能，如较高的Q值、优良的散热性等。

此外，由于其体积较小，这种滤波器也适用于小型化的应用，如Massive MIMO
有源天线。

以上内容仅供参考，建议查阅关于腔体滤波器的书籍或者咨询相关技术专家，获取更全面和准确的信息。

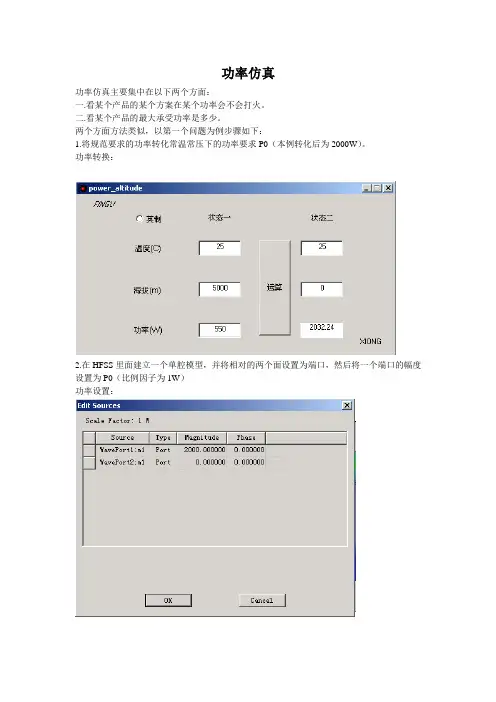

功率仿真
功率仿真主要集中在以下两个方面：
一.看某个产品的某个方案在某个功率会不会打火。

二.看某个产品的最大承受功率是多少。

两个方面方法类似，以第一个问题为例步骤如下：
1.将规范要求的功率转化常温常压下的功率要求P0（本例转化后为2000W）。

功率转换：
2.在HFSS里面建立一个单腔模型，并将相对的两个面设置为端口，然后将一个端口的幅度设置为P0（比例因子为1W）
功率设置：
3.设置计算频率为要求的频率（本例为1805MHz ），得到电场强度（左边显示的最高场强为腔体内会出现的最高场强），将该最高场强与6
100.1⨯V/m （空气的击穿场强为6100.3⨯V/m ，为了排除加工等因素的影响，我们将安全电场设置为其1/3）比较，低于该值则可认为是安全的，高于该值认为是不安全的，等于该值则认为是临界的。

DDUD ：
从场强看，该种方案的DDUD 功率比较临界，事实证明确实如此，样品阶段功率OK ，小批量的时候有少数产品打火。

DDMD ：
从场强看，该方案功率在550W应该是安全的，事实上目前为止几个样品功率都能发到650W 都没有出现打火现象。

1862.6MHz：
1868.3MHz：
1.8G：180
2.9
1792.3：。

HFSS3微带滤波器教程HFSS (High-Frequency Structure Simulator) 是一种电磁仿真软件，广泛用于设计微带滤波器等高频电路元件。

本教程将介绍基本的微带滤波器设计流程，并使用HFSS软件进行仿真。

首先，我们需要了解微带滤波器的基本原理。

微带滤波器是一种利用微带线和微带电感等元件构成的高频滤波器。

通过控制微带线的宽度、长度和位置，可以实现不同的频率响应。

接下来，我们开始设计一个常见的低通微带滤波器。

首先，打开HFSS软件并创建一个新的项目。

然后，在设计树中右键单击"Design"，选择"Insert"，并选择"Layout"。

这将创建一个层叠的布局。

接下来，点击左侧的"Design Properties"来设置工作频率和单位。

根据需求设置频率为一定的值，例如2GHz。

单位可以选择毫米或英寸，根据习惯选择。

现在，我们需要设计微带线和微带电感。

在布局中，选择"Draw"，然后选择"Line"。

点击并拖动鼠标来绘制微带线的形状。

根据设计要求，设置适当的宽度和长度。

然后在布局中选择"Idea"，然后选择"Inductor"。

点击并拖动鼠标来绘制微带电感的形状。

根据设计要求，设置适当的尺寸。

接下来，我们需要定义微带线和微带电感的材料属性。

在布局中选择"Full Properties"，然后选择"Add Material"。

选择一个合适的材料，设置相应的介电常数和厚度。

现在，我们可以连接微带线和微带电感。

在布局中选中微带线和微带电感的起始点和终止点。

然后，点击右键选择"Connect"。

这将连接两个元件，并形成一个完整的微带滤波器。

完成连接后，我们需要添加端口和仿真设置。

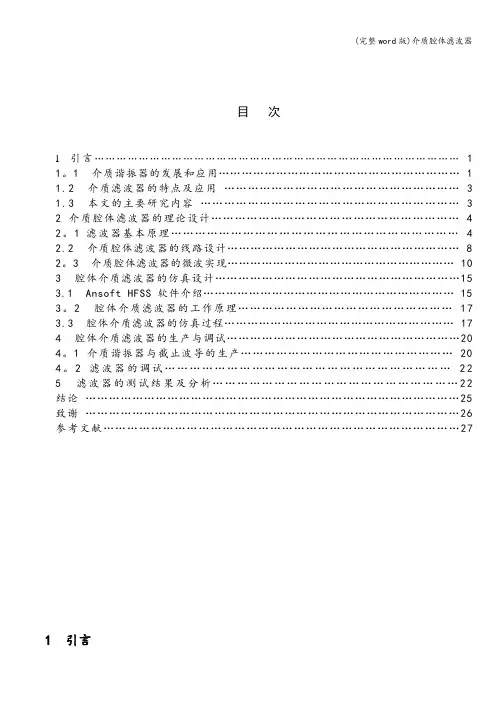

目次1引言 (1)1。

1 介质谐振器的发展和应用 (1)1.2 介质滤波器的特点及应用 (3)1.3 本文的主要研究内容 (3)2 介质腔体滤波器的理论设计 (4)2。

1滤波器基本原理 (4)2.2 介质腔体滤波器的线路设计 (8)2。

3 介质腔体滤波器的微波实现 (10)3 腔体介质滤波器的仿真设计 (15)3.1 Ansoft HFSS软件介绍 (15)3。

2 腔体介质滤波器的工作原理 (17)3.3 腔体介质滤波器的仿真过程 (17)4 腔体介质滤波器的生产与调试 (20)4。

1 介质谐振器与截止波导的生产 (20)4。

2滤波器的调试 (22)5滤波器的测试结果及分析 (22)结论 (25)致谢 (26)参考文献 (27)1 引言1．1 介质谐振器的发展和应用微波介质谐振器是国际上70年代出现的新技术之一。

1939年，R ．D ．Richtmyes 就提出非金属介质体具有和金属谐振腔类似的功能，并把它称为介质谐振腔。

但是直到六十年代末才开始使用到微波电路中。

国内七十年代就有人研究，八十年代初报导了有关研究成果。

介质谐振器是用低损耗、高介电常数的介质材料做成的谐振器，已广泛应用于多种微波元器件中。

它具有如下特点：①体积小，由于材料的介电常数高，可使介质谐振器的体积小至空腔波导或轴谐振器的1/10以下，便于实现电路小型化;②Q 0值高，高0。

1-30GHz范围内，Q 0可达103—104；③基本上无频率限制，可以适用到毫米波（高于100GHz ）；④谐振频率的温度稳定性好。

因此，介质谐振器在混合微波集成电路中得以广泛的应用.目前,介质谐振器已用于微波集成电路中作带通和带阻滤波器中的谐振元件、慢波结构、振荡器的稳频腔、鉴频器的标准腔等.①在微波集成电路中,介质谐振器的形状通常为矩形、圆柱形和圆环形.介质谐振器的谐振频率与振荡模式、谐振器所用的材料及尺寸等因素有关。

分析这个问题的方法早期是用磁壁模型法，即将介质谐振器的边界看成磁壁来分析，这种方法的误差较大，达10%.现在较为精确的分析方法有变分法、介质波导模型法（开波导法）、混合磁壁法等，误差可小于1％.人们已对常用的介质谐振器的谐振频率做了计算，对于给定了介电常数和尺寸的介质谐振器，可以直接从有关曲线图中求得其谐振频率。

HFSS报告,波导腔体内场分析实验11 波导腔体内场分析建⽴⼀个T型波导模型，利⽤HFSS软件求解、分析，观察T型波导的场分布情况。

设计步骤：⼀、创建⼯程和设计第1步：打开HFSS并保存新⼯程运⾏HFSS软件后，⾃动创建⼀个新⼯程：Project1的新⼯程和名称为HFSSDesign1的新设计。

由主菜单选File/Save as，保存在USER（E：）盘⾃建⽂件夹内，命名为Ex11_Tee。

在⼯程树中选择HFSS Design1，点击右键，选择Rename项，将设计命名为TeeModel。

第2步：选择求解类型由主菜单选HFSS/Solution Type，在弹出对话窗选择Driven Modal项。

第3步：设置单位由主菜单选3D Modeler/Units，在Set Model Units 对话窗中选择in项。

⼆、创建模型第⼀步：创建长⽅体绘制⼀个长⽅体：由主菜单选Draw/Box：按下Tab键切换到参数设置区（在⼯作区的右下⾓），设置长⽅体的基坐标（x，y，z）为（0，-0.45,0），数据输⼊时⽤Tab键左右移动，按下Enter键确认后，输⼊长⽅体的长和宽（dx，dy，dz）为（2，0.9，0）再按下Enter键确认，输⼊⾼度（0，0，0.4），按Enter键确认。

注意：在设置未全部完成时不要在绘图区中点击⿏标！定义长⽅体属性：设置完⼏何尺⼨后，⾃动弹出该长⽅体的属性对话框。

选择Attribute 标签页，讲Name项改为Tee，Material 项保持为Vacuum不变，点击Transparent项的数值条，在弹出的窗⼝移动滑条使其值为0.4，提⾼透明度。

设置完毕后，按下Ctrl+D键，将长⽅体适中显⽰，如图1a所⽰。

定义波形端⼝：按下F键切换到⾯选择状态，选中长⽅体平⾏于yz⾯、x=2的平⾯，再点右键，选择Assign Excitation/Wave Port项，弹出Wave Port界⾯，输⼊名称Port1，点Next；点击Integration Line项选择New Line，则提⽰绘制端⼝，在绘图区该⾯的下边缘中部即（2,0,0）处点左键，确定端⼝起始点，再选上边缘中部即（2,0,0.4）处，作为端⼝终点。

以一个三腔矩形波导滤波器的仿真为例，我得到以下仿真经验:1。

当计算出结构尺寸的时候，包括膜片间距和每个腔体的长度，要开始建立3D模型的时候,不必着急,现将这些数据进行一下预处理,腔体长度进行预缩短，最多不要超过0.03，膜片间距进行预加长，最多不要超过0。

07。

这些数字可能打了也可能小了，按你仿真出来的曲线进行细致调节!我主要针对S21曲线的特点进行细致调节。

2。

如果通频带内有较大的波纹（超过最小插入损耗），那么一定要扩大内侧腔（同时缩短了外侧腔，这没有关系，正是需要)，必要时同时减小外侧腔缩小的程度。

3。

大量数据表明：内侧膜间距变小—〉频带右移，通频带左侧波纹变小，右侧变大；外侧膜间距变大—-〉频带左移，通频带左侧波纹变小,右侧变大；以上变化，相对而言,通频带左侧波纹变化特别大。

因此如果通频带有偏移或者通频带左侧波纹太大,可以调整膜片间距，适当的调整并不会导致右侧波纹大过最小插入损耗.4。

如果S11的曲线比较对称美观,说明调整的方向大致是对的，可以继续。

5.如果S21曲线右侧带外抑制不足的时候（一般高端都不容易实现抑制，低端一般从一开始仿真就是对的），可增大外侧膜片间距，减小内侧膜片间距，一般得到的最后结果膜片尺寸是对称的，为方便生产也应尽量使其对称,即在改变间距的时候要对称地改。

此外,刚开始接触滤波器设计仿真的我还在实践中得到几条结论：1。

S11的最大值是由给定的波纹决定的。

2.S11的最大值、S21曲线的平滑程度和右侧带外抑制这三者之间有互相牵制的关系，仿真的时候不可能同时达到比较好的程度，只能尽量让这三者在符合要求的同时更好。

S11的最大值可单侧达到很好,但这样的话另一侧肯定很差.S11也可以整体达到比较理想的程度，但是这时高端抑制必然不足.。

HFSS谐振腔体实例分析HFSS(高频结构仿真软件)是一种用于高频电磁场的模拟和分析的软件。

在HFSS中，可以使用该软件来模拟和分析谐振腔体。

谐振腔体是一种用于储存微波能量并产生谐振现象的设备。

本文将介绍如何使用HFSS对谐振腔体进行分析。

首先，我们需要创建一个空的立方体，其尺寸根据实际需求确定。

然后，在立方体内部选择一个位置，添加一个约束面。

约束面可以是金属板、气体或者介电体等材料。

在我们的例子中，我们将使用一个金属板作为约束面。

接下来，我们需要定义约束面的物理特性。

这包括面的材料类型、导电性等参数。

在HFSS中，可以选择不同类型的约束面材料，如铜、铝等。

根据应用需求，我们可以选择适当的材料类型。

然后，我们需要定义谐振腔体的几何参数。

这包括谐振腔体的长度、宽度和高度等。

几何参数的选择对谐振腔体的性能有重要影响，因此需要根据具体需求进行优化。

接下来，我们需要定义谐振腔体的边界条件。

边界条件是一个非常重要的因素，它决定了电磁场在谐振腔体内部的传播方式。

在HFSS中，可以选择不同类型的边界条件，如理想导电壁、理想电介质等。

然后，我们需要定义谐振腔体的激励方式。

激励方式可以是通过导线、天线或者端口等。

在HFSS中，可以选择不同类型的激励方式，如电流激励、电压激励等。

根据实际需求，我们可以选择适当的激励方式。

最后，我们需要进行仿真和分析。

在HFSS中，可以进行多种分析，如频率域分析、时域分析等。

在我们的例子中，我们将进行频率域分析。

通过分析结果，我们可以得到谐振腔体的谐振频率、谐振模式等信息。

综上所述，使用HFSS对谐振腔体进行分析可以帮助我们了解谐振腔体的电磁场分布、谐振特性等。

这对于设计和优化谐振腔体非常有帮助。

在实际应用中，我们可以根据分析结果进行优化，以满足特定的需求。

腔体交叉同轴滤波器设计传输零点位置的判定图中A、B端口间的串联电感代表感性耦合，对传输信号相移约−90o，串联电容表示容性耦合，对传输信号相移约+90o。

并联电容电感回 路代表谐振器，在谐振点处相移为零，在谐振频率低端呈现约+90o相移，在谐振频率高端呈现约−90o相移。

因此，滤波器的交叉耦合可 用示意图2表示，图中含有编号的圆圈代表谐振器，其间的电感与电容表示谐振器之间的耦合关系，其他数字表示信号相移度数。

如果首尾输入输出谐振器(图2中1与3或1与4)间的各传输通道附加相移相反，传输信号破坏性叠加的结果会 在传输通带带边生成传输零点，谐振器的相移特性决定了传输零点在通带高端或低端，而交叉耦合强度决定其距通带中心的位置，耦合越 强，传输零点距通带越近。

因此，图2中的交叉耦合确定了传输零点的相对位置与个数。

在图2中，结构(a)的传输通带高端带边出现一个 传输零点，这是由于只有在谐振器2的谐振频率高端，主传输通道(1→2→3：相移为−90o−90o−90o=−270o)与交叉耦合通道(1→3：相 移为−90o)间的相移才是相反的；结构(b)在通带低端带边出现一个传输零点；结构(c)在通带高端与低端带边各出现一个传输零点；结构 (d)中不出现实频率传输零点，但出现虚频率零点，使其通带内的群时延特性更平坦[1]；结构(e)中两条交叉耦合通道导致通带高端带边出 现两个传输零点；结构(f)中两条交叉耦合通道使得通带低端带边出现两个传输零点。

新锐科技技术部2007-12-28腔体布局的设计根据设计目标，依据上文的零点判定方法，选 择布局由于分布参数电路的特点，交叉耦合多为 平面内实现；实现交叉的方法有限；偶数 节数耦合器多用并排方式，奇数可以是中 线对称结构 一下实例一个PHS频段的滤波器设 计，选择4节设计，1-4节交叉 in out *红色箭头表示交叉耦合；可以有多 种选择新锐科技技术部 2007-12-28耦合系数选择耦合系数选择难度较大，因为我不会复杂的 矩阵计算，看都看不懂惭愧。

腔体滤波器工作原理腔体滤波器是一种常见的信号处理器件，它利用共振腔体的特性对输入信号进行滤波处理。

腔体滤波器的工作原理可以用以下几个方面来进行解释。

腔体滤波器的基本结构是由一个腔体和一个输入输出端口组成。

腔体是一个具有特定谐振频率的空腔，它可以通过调节其几何尺寸和材料的特性来实现特定的滤波效果。

输入信号通过输入端口进入腔体，经过滤波处理后，滤波后的信号从输出端口输出。

腔体滤波器的工作原理是基于腔体的共振现象。

当输入信号的频率接近腔体的共振频率时，腔体会对该频率的信号进行放大，而对其他频率的信号进行衰减。

这是因为当输入信号频率接近共振频率时，腔体内部的振动会达到最大值，从而使输出信号的幅值得到放大。

而当输入信号频率偏离共振频率时，腔体内部的振动会减小，从而使输出信号的幅值减小。

腔体滤波器的滤波效果主要取决于腔体的共振频率和带宽。

共振频率是指腔体对信号放大的频率，带宽是指腔体对信号进行放大的频率范围。

共振频率和带宽可以通过调节腔体的几何尺寸和材料的特性来实现。

例如，可以通过改变腔体的长度或改变腔体的介质来改变共振频率和带宽。

腔体滤波器的另一个重要参数是增益。

增益是指腔体对输入信号的放大倍数。

增益可以通过调节腔体的损耗和耦合系数来实现。

损耗是指腔体对信号的衰减程度，耦合系数是指输入信号和输出信号之间的耦合程度。

通过调节损耗和耦合系数，可以实现不同的增益。

腔体滤波器还可以根据腔体的结构和工作原理进行分类。

常见的腔体滤波器包括谐振腔体滤波器、谐振腔体陷波器和传输线腔体滤波器等。

谐振腔体滤波器是利用腔体的谐振现象实现滤波效果的，谐振腔体陷波器是利用腔体的谐振现象实现对特定频率的信号进行衰减的，传输线腔体滤波器是利用传输线和腔体的耦合效应来实现滤波效果的。

总结起来，腔体滤波器是利用共振腔体的特性对输入信号进行滤波处理的器件。

它的工作原理是基于腔体的共振现象，通过调节腔体的共振频率、带宽、增益等参数来实现滤波效果。

163在电子系统中,滤波器主要用于滤除带外杂散信号和谐波信号。

而同轴腔体滤波器具有优良的射频特性,用在电子系统接收前端时,具有同节数滤波器边带抑制陡峭、抑制高的优点,可以有效抑制带外杂散信号输入,提高系统的抗干扰能力;用在电子系统发射末端时,低损耗、大功率、高抑制的优点,可以有效抑制大功率发射机的谐波信号,防止影响系统中其它设备的正常工作,提高系统的电磁兼容性。

1同轴腔体滤波器原理同轴腔体滤波器等效电路如图1所示。

每一组谐振杆、调谐螺钉及其周围空间构成一个谐振腔,每个谐振腔的谐振频率都在滤波器的中心频率附近,Ｑ值影响滤波器的插入损耗[1]。

当确定滤波器的中心频率、带宽、插入损耗、波纹、带外抑制时,可以通过切比雪夫带通原型滤波器查表可以计算滤波器节数、耦合常数、群时延、单腔谐振频率、单腔Q值等[2]。

f 0=(1)l=(2p-1)λ/4,(p=1,2,3,…) (2)Q 0=(3)Δω=(ω2-ω1)/(4)K ij =Δω/ (5)式中:f 0为1/4波长同轴谐振器的谐振频率,c为光速,l为电磁波在谐振器中传播方向的长度,εr 为相对介电常数;Q 0为同轴腔的品质因数,δ为损耗角,h为同轴腔的高度,a为调谐钉外半径,b为谐振杆内半径,谐振杆使用加载电容时谐振杆长度会变短;ω1和ω2为滤波器的通带边缘频率,Δω为滤波器的相对带宽;g i 、g j 为原型滤波器值,K ij 为第i谐振腔和第j谐振腔之间的耦合系数[3]。

2 滤波器的设计和仿真滤波器的指标要求:(1)工作频率:1GHz-1.35GHz;(2)驻波比:≤1.5;(3)插入损耗:≤0.5dB;(4)带外抑制:≥60dB@0.1～0.5GHz;≥60dB@1.6～4.05GHz;(5)承受功率:≥500瓦,连续波。

使用查表计算的方法设计滤波器过程比较繁琐,本设计采用同轴腔体滤波器公式计算软件算出初值。

使用HFSS仿真软件对同轴腔体滤波器建立模型,如图2所示。
