数控车床电动四工位刀架常见故障分析和维修

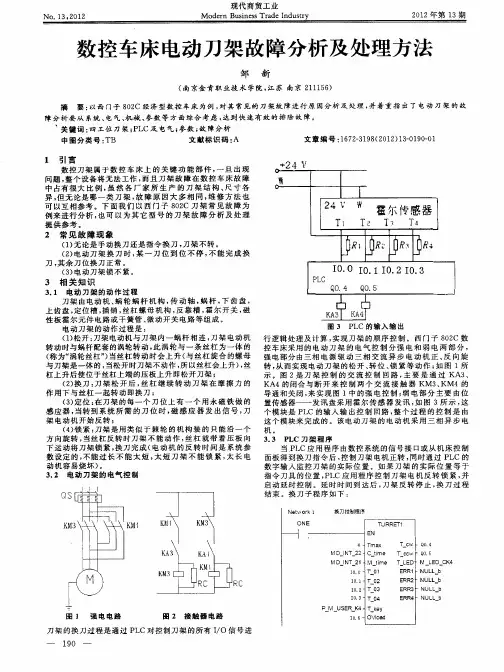

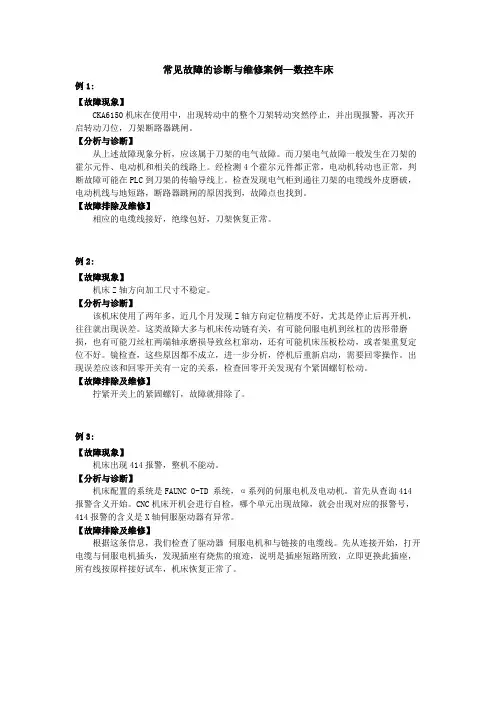

常见故障的诊断与维修案例—数控车床例1:【故障现象】CKA6150机床在使用中，出现转动中的整个刀架转动突然停止，并出现报警，再次开启转动刀位，刀架断路器跳闸。

【分析与诊断】从上述故障现象分析，应该属于刀架的电气故障。

而刀架电气故障一般发生在刀架的霍尔元件、电动机和相关的线路上。

经检测4个霍尔元件都正常，电动机转动也正常，判断故障可能在PLC到刀架的传输导线上。

检查发现电气柜到通往刀架的电缆线外皮磨破，电动机线与地短路，断路器跳闸的原因找到，故障点也找到。

【故障排除及维修】相应的电缆线接好，绝缘包好，刀架恢复正常。

例2:【故障现象】机床Z轴方向加工尺寸不稳定。

【分析与诊断】该机床使用了两年多，近几个月发现Z轴方向定位精度不好，尤其是停止后再开机，往往就出现误差。

这类故障大多与机床传动链有关，有可能伺服电机到丝杠的齿形带磨损，也有可能刀丝杠两端轴承磨损导致丝杠窜动，还有可能机床压板松动，或者架重复定位不好。

镜检查，这些原因都不成立，进一步分析，停机后重新启动，需要回零操作。

出现误差应该和回零开关有一定的关系，检查回零开关发现有个紧固螺钉松动。

【故障排除及维修】拧紧开关上的紧固螺钉，故障就排除了。

例3:【故障现象】机床出现414报警，整机不能动。

【分析与诊断】机床配置的系统是FAUNC O-TD 系统，α系列的伺服电机及电动机。

首先从查询414报警含义开始。

CNC机床开机会进行自检，哪个单元出现故障，就会出现对应的报警号，414报警的含义是X轴伺服驱动器有异常。

【故障排除及维修】根据这条信息，我们检查了驱动器伺服电机和与链接的电缆线。

先从连接开始，打开电缆与伺服电机插头，发现插座有烧焦的痕迹，说明是插座短路所致，立即更换此插座，所有线按原样接好试车，机床恢复正常了。

例4:【故障现象】机床切削半径为300mm的圆弧时，圆弧表面粗糙度很高，有明显的刀痕。

【分析与诊断】机床是CKA6150 FANUC CO-TD系统．伺服是α系列交流伺服电动机，加工半径为300mm,圆弧是一个大的圆弧，在圆弧插补时Z轴移动得快．而x轴移动得很慢，这就要求X轴对细微的指令也要有良好的连续变化，即有较高的灵敏度。

数控车床电动四工位刀架常见故障分析和维修
1. 刀架不能正常旋转
故障原因：刀架轴承损坏、电机损坏、传动系统故障。

解决方法：
1）更换刀架轴承；
2）更换损坏的电机；
3）检查传动系统的零件并更换故障部件。

2. 刀具夹紧不力或无法夹紧
故障原因：刀具夹紧机构损坏、夹紧弹簧老化、扭矩减小。

解决方法：
1）更换损坏的夹紧机构；
2）更换夹紧弹簧并调整弹簧力；
3）检查传动系统的扭力传递部件并更换故障部件。

3. 刀架精度降低
故障原因：刀架导轨磨损、轴承磨损。

解决方法：
1）更换磨损的刀架导轨；
2）更换磨损的轴承。

4. 刀具切削音量变大
故障原因：刀具震动、夹头松动、刀具变形。

解决方法：
1）夹紧刀具，并检查夹紧力是否合适；
2）更换可能变形的刀具。

总的来说，数控车床电动四工位刀架的故障主要包括刀架不能
正常旋转、刀具夹紧不力或无法夹紧、刀架精度降低和刀具切削音
量变大等。

解决这些故障需要根据具体情况采取相应的维修方法，
如更换损坏的零件、调整刀具夹紧力度、检查传动系统的零部件等。

同时，也需要定期对数控车床进行保养和维护，以提高其可靠性和
使用寿命。

数控车床刀架常见故障维修数控技术及数控机床的应用，成功地解决了某些形状复杂，一致性要求高的中、小批零件的自动化问题，这不仅大大提高了生产效率和加工精度，还减轻了工人的劳动强度，缩短了生产准备周期。

但是，在数控车床使用过程中，数控车床难免会出现各种故障，所以故障的维修就成了数控车床使用者最关键的问题。

一方面销售公司售后服务不能得到及时保证，另一方面掌握一些维修技术可以快速判断故障所在，缩短维修时间，让设备尽快运转起来。

在日常故障中，我们经常遇见的是刀架类、主轴类、螺纹加工类、系统显示类、驱动类、通信类等故障。

而刀架故障在其中占有很大比例。

在这里，分类介绍一下日常工作中遇见的四工位电动刀架各类故障及相应地解决方法，希望能给大家提供一些有益的借鉴。

所用数控系统是广州数控设备有限公司所生产的gsk系列车床数控系统。

中国国际模具网故障现象一：电动刀架锁不紧中国国际模具网故障原因处理方法中国国际模具网①发信盘位置没对正 :拆开刀架的顶盖，旋动并调整发信盘位置，使刀架的霍尔元件对准磁钢，使刀位停在准确位置。

中国国际模具网②系统反锁时间不够长:调整系统反锁时间参数即可（新刀架反锁时间ｔ＝１.2ｓ即可）。

中国国际模具网③机械锁紧机构故障 :拆开刀架，调整机械，并检查定位销是否折断。

中国国际模具网故障现象二：电动刀架某一位刀号转不停，其余刀位可以转动中国国际模具网故障原因处理方法中国国际模具网①此位刀的霍尔元件损坏:确认是哪个刀位使刀架转不停，在系统上输入指令转动该刀位，用万用表量该刀位信号触点对+24v触点是否有电压变化，若无变化，可判定为该位刀霍尔元件损坏，更换发信盘或霍尔元件。

中国国际模具网②此刀位信号线断路，造成系统无法检测到位信号:检查该刀位信号与系统的连线是否存在断路，正确连接即可。

中国国际模具网③系统的刀位信号接收电路有问题:当确定该刀位霍尔元件没问题，以及该刀位信号与系统的连线也没问题的情况下更换主板。

数控机床四方电动刀架电器故障分析【专业版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）数控机床四方电动刀架电器故障分析马同新,刘安（山东省城市服务技术学院，264000）摘要：本文讲述了四方电动刀架常见的故障及其维修方法关键词：四方电动刀架; 发讯体中图分类号：TG759 文献标识码：B 文章编号：1004-0420(2021)01-0022-020 引言随着我国机械制造业的发展，数控机床已经普及。

在数控机床的维修与保养中，刀架是其中重要的一部分。

四方电动刀架是数控车床上一种常见的刀架，现以此类刀架为例进行故障分析。

1 机构描述四方电动刀架是以电动机为动力，带动蜗杆旋转，蜗杆带动蜗轮转动，再带动刀具实现换刀；有电动机的正反转带动刀架的抬起换刀和刀架的锁紧，由霍尔元件作为发讯体，把刀位信号发送给数控系统。

图1为机械结构示意图，图2为发讯体与系统连接电器原理图。

图1 螺旋型四工位刀架结构图图2 四工位发讯体系统连接原理图2 故障分析2.1 故障现象一西门子802S系统报警“刀位信号丢失”。

故障分析：802S系统启动后，需要检测刀位信号是否正常。

刀位信号的输入口为I1.0~I1.5，并且信号必须是高电平，如果得不到高电平信号，就会出现刀位信号丢失报警。

四方电动刀架一般都是由霍尔元件作为发讯体，从图2中可以看出刀架的高电平信号是从上拉电阻得到的。

该故障现象说明系统没有检测到来自刀架侧的高电平信号。

故障检测：首先检测24 V电源是否正常，如果无24 V电源，那么就没有高电平刀位信号；再者检查霍尔元件和上拉电阻是否埙坏；其次检查传输信号电缆是否畅通。

2.2 故障现象二系统不能正确的找到刀位或系统报警“寻找刀位超间”。

故障分析：刀架在寻找刀具的过程中，都有时间的设定，如果超出系统设定的时间就会出现系统报警。

该故障现象说明系统在设定的时间内没有接收到刀架侧的刀位信号。

故障检测：首先检测霍尔元件是否埙坏或强力磁体位置是否合适，其次再检测刀架信号电缆是否断路。

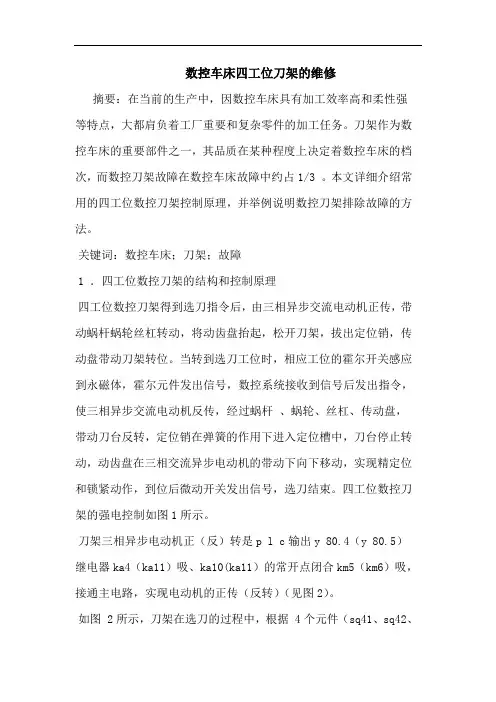

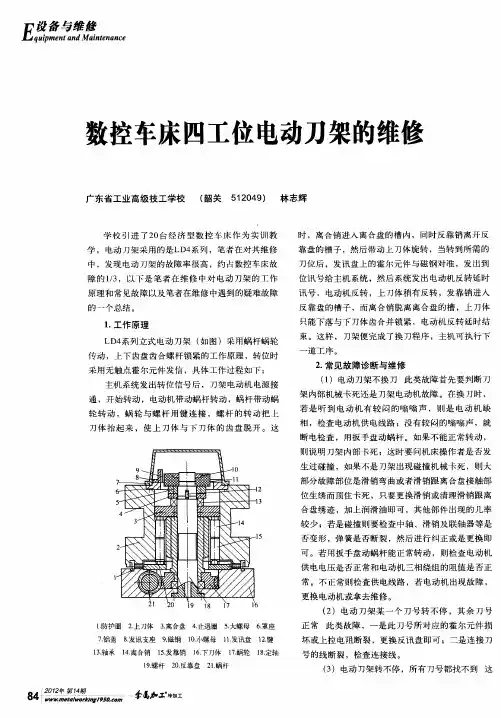

数控车床四工位刀架的维修摘要：在当前的生产中，因数控车床具有加工效率高和柔性强等特点，大都肩负着工厂重要和复杂零件的加工任务。

刀架作为数控车床的重要部件之一，其品质在某种程度上决定着数控车床的档次，而数控刀架故障在数控车床故障中约占1/3 。

本文详细介绍常用的四工位数控刀架控制原理，并举例说明数控刀架排除故障的方法。

关键词：数控车床；刀架；故障1 ．四工位数控刀架的结构和控制原理四工位数控刀架得到选刀指令后，由三相异步交流电动机正传，带动蜗杆蜗轮丝杠转动，将动齿盘抬起，松开刀架，拔出定位销，传动盘带动刀架转位。

当转到选刀工位时，相应工位的霍尔开关感应到永磁体，霍尔元件发出信号，数控系统接收到信号后发出指令，使三相异步交流电动机反传，经过蜗杆、蜗轮、丝杠、传动盘，带动刀台反转，定位销在弹簧的作用下进入定位槽中，刀台停止转动，动齿盘在三相交流异步电动机的带动下向下移动，实现精定位和锁紧动作，到位后微动开关发出信号，选刀结束。

四工位数控刀架的强电控制如图1所示。

刀架三相异步电动机正（反）转是p l c输出y 80.4（y 80.5）继电器ka4（ka11）吸、ka10(ka11）的常开点闭合km5（km6）吸，接通主电路，实现电动机的正传（反转）（见图2）。

如图 2所示，刀架在选刀的过程中，根据 4个元件（sq41、sq42、sq43、sq44），通过磁感应发送给数控机床p l c（x22.0、x22.1、x22.2、x22.3），通过p l c比较，当到达编程刀位后，p l c输出 y 8 0.5 ，三相交流异步电动机反转并延时实现刀架的定位锁紧动作。

2 ．数控刀架维修方法数控车床刀架故障分机械故障和电气故障两部分。

机械故障直观，维修和排除相对容易一些；电气故障要根据电路图分布排除。

下面举几个笔者在实际工作中的例子，说明数控车床刀架的维修方法。

( 1 )数控刀架的机械故障一般经过解体细心观察，都能找到机械故障的部位。

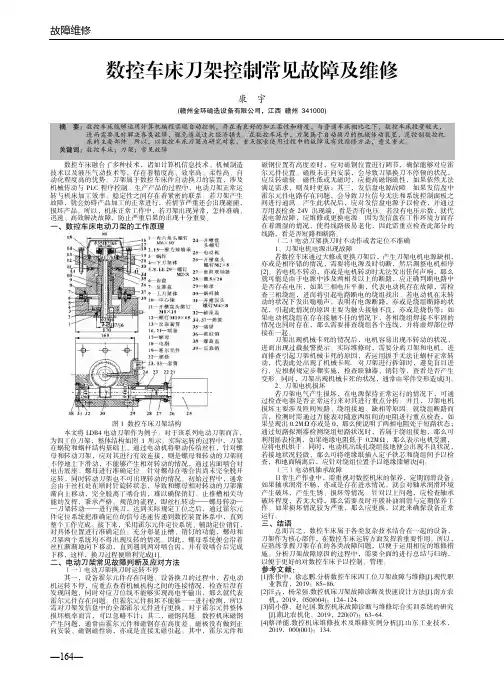

故障维修—164—数控车床刀架控制常见故障及维修康 宇(赣州金环磁选设备有限公司，江西 赣州 341000)数控车床融合了多种技术，诸如计算机信息技术、机械制造技术以及液压气动技术等，存在着精度高、效率高、柔性高、自动化程度高的优势。

刀架属于数控车床件自动换刀的装置，涉及机械传动与PLC 程序控制。

生产产品的过程中，电动刀架正常运转与机床加工效率、稳定性之间存在着紧密的联系。

若刀架产生故障，就会妨碍产品加工的正常进行，若情节严重还会出现碰撞，损坏产品。

所以，机床正常工作中，若刀架出现异常，怎样准确、迅速、高效解决故障，防止严重后果的出现十分重要。

一、数控车床电动刀架的工作原理图1 数控车床刀架结构 本文将LDB4电动刀架作为例子。

对于该系列电动刀架而言，为四工位刀架，整体结构如图1所示。

实际运转的过程中，刀架在蜗轮和蜗杆结构基础上，通过电动机将驱动传给丝杠，针对螺母和转动刀架，应对其进行有效连接，则是螺母和转动的刀架间不停地上下滑动，不能够产生相对转动的情况，通过齿面啮合对电击底座、螺母进行准确定位。

针对螺母在啮合齿尚未完全脱开运转，同时转动刀架也不可出现转动的情况。

初始过程中，通常会由于丝杠处在顺时针旋转状态，导致和螺母相对转动的刀架渐渐向上移动，完全脱离了啮合齿，难以确保销钉、止推槽相关功能的发挥，秉承严格、规范的流程，即丝杠转动——螺母转动——刀架转动——进行换刀，达到实际规定工位之后，通过霍尔元件定位系统把准确定位的信号迅速传递到数控装置体系中，直到整个工作完成。

接下来，采用霍尔元件定位系统、辅助定位销钉，对具体位置进行准确定位。

充分彰显止槽、销钉的功能，螺母和刀架两个系统均不得出现反转的情况。

因此，螺母系统便会沿着丝杠渐渐地向下移动，直到遇到两对啮合齿，并有效啮合后完成下移，这样，换刀过程便顺利完成[1]。

二、电动刀架常见故障判断及应对方法（一）电动刀架换刀时运转不停其一，设备霍尔元件存在问题。

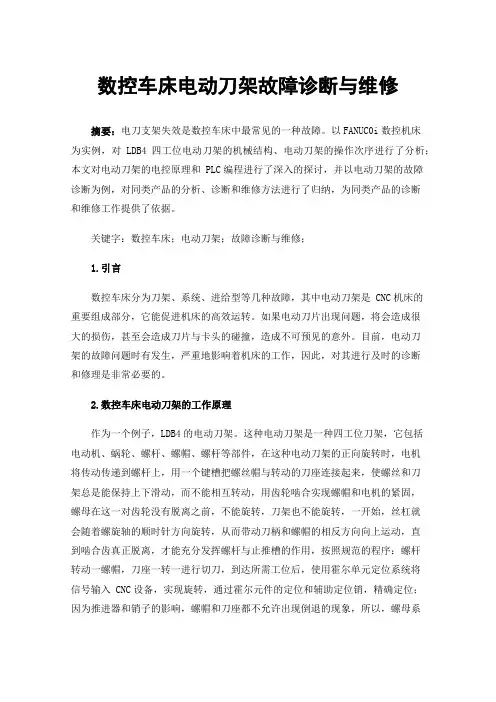

数控车床电动刀架故障诊断与维修摘要：电刀支架失效是数控车床中最常见的一种故障。

以FANUC0i数控机床为实例，对LDB4四工位电动刀架的机械结构、电动刀架的操作次序进行了分析；本文对电动刀架的电控原理和 PLC编程进行了深入的探讨，并以电动刀架的故障诊断为例，对同类产品的分析、诊断和维修方法进行了归纳，为同类产品的诊断和维修工作提供了依据。

关键字：数控车床；电动刀架；故障诊断与维修；1.引言数控车床分为刀架、系统、进给型等几种故障，其中电动刀架是 CNC机床的重要组成部分，它能促进机床的高效运转。

如果电动刀片出现问题，将会造成很大的损伤，甚至会造成刀片与卡头的碰撞，造成不可预见的意外。

目前，电动刀架的故障问题时有发生，严重地影响着机床的工作，因此，对其进行及时的诊断和修理是非常必要的。

2.数控车床电动刀架的工作原理作为一个例子，LDB4的电动刀架。

这种电动刀架是一种四工位刀架，它包括电动机、蜗轮、螺杆、螺帽、螺杆等部件，在这种电动刀架的正向旋转时，电机将传动传递到螺杆上，用一个键槽把螺丝帽与转动的刀座连接起来，使螺丝和刀架总是能保持上下滑动，而不能相互转动，用齿轮啮合实现螺帽和电机的紧固，螺母在这一对齿轮没有脱离之前，不能旋转，刀架也不能旋转，一开始，丝杠就会随着螺旋轴的顺时针方向旋转，从而带动刀柄和螺帽的相反方向向上运动，直到啮合齿真正脱离，才能充分发挥螺杆与止推槽的作用，按照规范的程序：螺杆转动一螺帽，刀座一转一进行切刀，到达所需工位后，使用霍尔单元定位系统将信号输入 CNC设备，实现旋转，通过霍尔元件的定位和辅助定位销，精确定位；因为推进器和销子的影响，螺帽和刀座都不允许出现倒退的现象，所以，螺母系统会不断地向下运动，直至两对啮合的牙齿再次咬合，如此，整个替换程序就完成了。

3.数控车床电动刀架的故障诊断和维护（一）电动刀架换刀时不动作(1)刀座被机械卡住。

刀架机械卡住会导致刀架马达卡住，产生超负荷报警，并且，在排除机械卡住的情况下，可以将刀架从马达上拆下来，用扳手盘动蜗杆，如果不能旋转，说明机械有问题。

数控车床四方刀架常见故障与维修方法作者：郭飞鹰来源：《科技资讯》2014年第11期摘要：数控车在加工制造行业应用越来越广，从而推动职业教育“数控技术”专业的发展，也为职业学校增添了一道亮丽风景，但是机床故障和维修的问题也随之而来，作为不是专业维修人员的数控一线实训教师，我们也应该具备一定的机床保养和维修能力。

关键词：数控车床四方刀架故障维修中图分类号：TG519 文献标识码：A 文章编号：1672-3791（2014）04（b）-0079-01近年来，随着我国加工制造业的迅速发展，具有加工高速、高效、高精的数控机床也随着占踞了加工制造行业的重要地位，尤其是经济性数控机床成本低、高效率更是在小企业、学校等得到普遍应用。

电动四工位四方刀架更是经济型数控机床的重要组成部分，作为一名学校车间的实训指导教师，我将这些年我在维修四方刀架上遇到的问题、故障排除及维修方法作一经验总结，希望能够对大家有所帮助，只是个人经验，如有不足之处还请同行指正。

1 四工位四方刀架的工作原理首先我们要知道四工位四方电动刀架是通过“控制系统发出换到信号，控制继电器动作，既而刀架电机正转，通过蜗轮、蜗杆、螺杆将销盘上升到一定高度时，离合销带动销盘，销盘再带动上刀体转动，当上刀体转到所需刀位时，霍尔元件（发信盘）电路发出到位信号，从而电机反转，反靠销进入反靠槽，离合销从离合盘中爬出，刀架完成粗定位，同时销盘下降端齿啮合，完成精定位，刀架位置被锁紧”。

从而保证了加工过程中，车刀始终能够保持正确的加工位置。

知道工作原理后，我们就可以根据问题现象快速查找和排除问题。

2 故障分析和解决2.1 现象为系统发出指令信号，刀架无旋转换刀动作，这时候我们可以从以下几个方面进行排查（1）空开跳闸。

因为机床电路里有过载和过流保护装置，当过载或过流时，为了保护其它电器元件不受损坏，所以保护装置及时切断回路，导致不能正常换刀，将其恢复即可，当然有些机床使用自恢复保护装置则可忽略此问题。

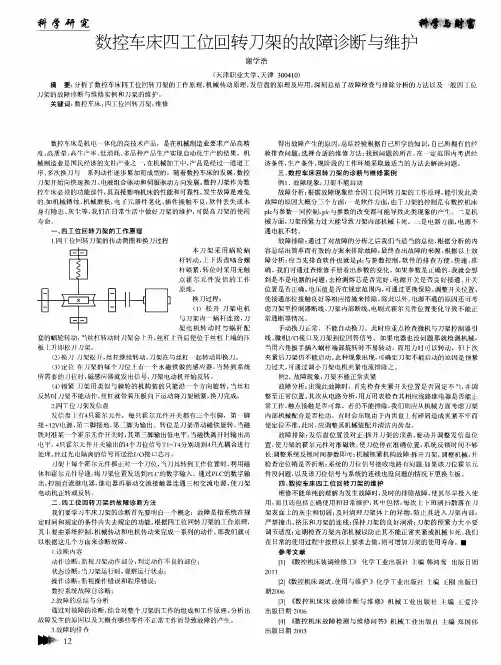

数控车床四工位刀架的工作调试与典型故障维修摘要自动换刀装置是数控车床、加工中心的重要组成部分，它大大缩短了非切削时间，提高了加工效率。

它的形式多种多样，目前常用的有可转位刀架、更换主轴头换刀和带刀库的自动换刀系统几种，其中以可转位刀架应用的更为普及，可转位刀架为一种常见的中高档数控车床刀具储存装置，而四工位电动刀架是可转位刀架中最为常用的。

本文对四工位刀架进行工作原理分析，并应用继电-接触控制系统控制电路部分进行设计调试，对以上部分用PLC进行实现，针对在实际工作中遇到的刀架常见的问题和维修经验，总结出刀架常见的故障和维修排除方法，对四工位刀架的故障排查提供帮助。

关键词电动刀架；电路调试；PLC控制；四工位；故障排除数控车床是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品，是提高制造业的产品质量和劳动生产率必不可少的重要手段，数控车床带有自动换刀装置，自动换刀装置的功能就是储备一定数量的刀具并完成刀具的自动交换。

数控车床上使用的回转刀架换刀是一种常见的自动换刀装置。

1 车床四工位电动回转刀架的工作原理数控车床上使用的回转刀架一般是立式的，具有四工位（装有四把刀具）或六工位，由数控机床发出的脉冲指令进行回转和换刀。

对于使用回转刀架的数控机床，在加工过程中，回转刀架不但可以存储刀具，而且在切削时要连同刀具一起承受切削力，在加工过程中要完成刀具交换转位、定位夹紧等动作。

1.发信盘；2.推力轴承；3.螺杆螺母副；4.端面齿盘；5.反靠圆盘；6.三相异步电机；7.联轴器；8.蜗杆副；9.反靠销；10.圆柱销；11.上盖圆盘；12.上刀体四工位电动刀架一般由电动机、机械换刀机构、发讯盘等组成如图1所示，自动回转刀架换刀具体的换刀动作如下：数控系统输出换刀信号——PLC控制信号输出（控制电路中继电器-接触器动作）——刀架电机正向寻刀开始——刀架抬起（螺杆将销盘上升到一定高度）——刀架正转（离合销进入离合盘槽，离合盘槽带动销盘，销盘带动上刀体转位）——检测元件检测到刀位信号——刀架电机开始反转并锁紧——刀架电机断电——加工顺序进行。

数控刀架是数控车床最普遍的一种辅助装置，它可使数控车床在工件一次装夹中完成多种甚至所有的加工工序，以缩短加工的辅助时间，减少加工过程中由于多次安装工件而引起的误差，从而提高机床的加工效率和加工精度。

修吧工程师已多年的维修经验来和大家分享有关刀架的故障诊断及维修。

一、刀架不能启动1）机械原因刀架预紧力过大。

当用呆扳手插入蜗杆端部旋转时不易转动，而用力时可以转动，但下次夹紧后刀架仍不能启动。

这种现象出现，可确定刀架不能启动的原因是预紧力过大，可通过调小刀架电动机夹紧电流排除。

架内部机械卡死。

当从蜗杆端部转动蜗杆时，顺时针方向转不动，其原因是机械卡死。

首先，检查夹紧装置反靠定位销是否在反靠棘轮槽内，若在，则需将反靠棘轮与螺杆联接销孔回转一个角度重新打孔联接；其次，检查主轴螺母是否锁死，如螺母锁死，应重新调整；再次，由于润滑不良造成旋转件研死，此时应拆开，观察实际情况，加以润滑处理。

2）电气原因电源不通、电动机不转。

检查熔丝是否完好、电源开关是否接通良好、开关位置是否正确，当用万用表测量电压时，电压值是否在规定范围内。

可通过更换熔丝、调整开关位置、使接通部位接触良好等相应措施来排除。

除此以外，电源不通的原因还可考虑刀架至控制器之间电缆线断裂、刀架内部断线、电刷式霍尔元件位置变化导致不能正常通断等情况。

变频器的正转输入端子和反转输入端子断线。

动换刀正常、机控不换刀，应重点检查计箅机与刀架控制器引线、计算机I／O接口及刀架到位回答信号。

梯形图中正转输出信号Y0．0和反转输出信号Y0．1在输入有信号的情况下，输出为低电平，导致对应的继电器无输岀。

二、刀架某一位刀号转不停，其余刀位可以转动1、此刀位的霍尔元件损坏。

确认是哪个刀位使刀架转不停，在系统上输入指令转动该刀位，用万用表量该刀位信号触点对24V触点是否有电压变化。

若无变化，可判定为该刀位霍尔元件损坏，更换发信盘或霍尔元件即可。

2、此刀位信号线断路，造成系统无法检测到刀位信号。

TF4-6132（月牙形）14/15T(圆形)数控车床刀架发信盘的故障诊断与维修1数控车床电动刀架故障分析电动刀架作为数控车床的重要配置，在机床运行中起着至关重要的作用，一旦出现故障很可能造成工件报废，甚至造成卡盘与刀架碰撞的事故。

在数控机床的故障维修中，电气控制部分线路复杂，故障现象多变，有些故障现象不太明显，查找难度比较大，而机械部分与普通机床比较类似，故障相对容易排除。

电动刀架一般有四工位或六工位，由电动机、机械换刀机构、发信盘等组成，当系统发出换刀信号，刀架电机正转，通过减速机构和升降机构将上刀体上升至一定位置，离合盘起作用，带动上刀体旋转到所选择刀位，发信盘发出刀位到位信号，刀架电机反转，完成初定位后上刀体下降，齿牙盘啮合，完成精确定位，并通过升降机构锁紧刀架。

刀架出现故障时就会出现下列现象：1.1刀架不换刀对于这种故障，首先判断是刀架内部机械问题还是刀架电机故障。

换刀时，用手触摸电机，看有无振动及测量电机电压来判断是否为电机故障。

如电机正常，那么就是机械问题，一般都为刀架内部机械卡死。

把刀架拆下洗干净重新装上即可。

但有时候也可能是内部机械损坏。

1.2刀架锁不紧这种故障有可能是机床参数中的刀架反锁时间设置的太短，也有可能是刀架内部锁刀螺母太松以及发信盘的霍尔元件位置与磁钢没对准。

1.3找不到刀位表现为刀架不停的转。

这种问题可能存在于刀架发信盘出现问题；CNC系统的刀位信号接收电路的问题；通信线路故障的问题等。

1.4找不到某一号刀表现为找不到某一号刀，而其他刀位可以正常换，这种问题有可能是刀架发信盘霍尔元件产生偏移或这一号刀的霍尔元件损坏，或该刀位的信号线断路。

前两种故障通常是：机械原因导致的比较容易判断和维修，而后两种故障是电气原因导致的。

在实际生产过程中，由于刀架发信盘的原因导致数控车床刀架故障的情况较多，下面着重分析刀架发信盘的工作原理和诊断、维修。

2电动刀架发信盘的工作原理电动刀架发信盘是固定在刀架内部中心固定轴上由尼龙材料作为封装的圆盘部件。

电动刀架调试要点
昨天车床刀架卡死了，修了半天就是不行，都是拆了螺母轻松转，装完通电就卡死。

今天拆解下来仔细研究了一下，得出以下心得，有这个问题的可以参考一下。

1、刀架转不停，一般是码盘上的霍尔元件烧或者线断。

2、刀架不转，先查电机转否，若电机没问题，一般是压盘卡死，拆下电机，转动蜗杆，如果正转反转都卡死，那就是压盘卡死了。

要先拆下码盘——拧下压帽里面的两个螺丝——逆时针打下压帽，拿下平面轴承，拿下压盘，检查压盘的单向槽和下面的定位销，都没问题就清洗装回去，轴承压帽也装回去，不要拧太紧，用手转动蜗杆，压盘顺时针转，当压盘到达死区时，压盘带动刀架转，这时，压盘与刀架的位置用笔做记号。

然后反转蜗杆，压盘逆时针转，定位槽为活区，刀架不跟着压盘转，当压盘转到150-160
度之间时，把压帽打死。

手转蜗杆，压盘顺转，到死区时刀架能一起跟着转说明棘轮上升足够。

蜗杆反转，压盘逆转，活区刀架不跟着一起转，棘轮下降压死刀架，压死后，压盘转的角度不能太大，太于180度，则又回到死区（两个定位槽对应两个定位销，360/2=180度）。

若调节的角度不对，则微调压帽。

调完后把螺丝拧上。
