美暖分集水器技术参数

热水采暖系统中分集水器与去耦罐的对比研究摘要分管集水器是一种常见的水循环系统，使用分集水类型的系统进行供热时，一般主要用于地暖供热。

分集水器类型的供暖系统，虽然能够基本满足建筑内部等区域供热的需求，然而在供热面积较大的情况下，则存在较大的热分布不均匀的可能。

耦合罐使用最大的作用，是通过耦合作用，确保供热区域范围内供热情况的均匀。

分集水器与耦合罐在供暖系统当中所处位置一致，因此使用耦合罐能够代替分集水器。

本文就两者的对比以及耦合罐的安装使用进行了综合的梳理。

关键词：供热系统水力平衡去耦器1.1 流量降低的影响并联的供热系统当中，在各个终端供热保持稳定且变化较小的情况下，能够保持系统整体的稳定性以及长期使用的可靠性。

然而稳定的、无法根据供热实际情况进行调整的供热系统，已经无法满足当前的供热需求。

恒定供热的主要不足在于无法实现供热的恒温，对供热的效果造成了一定的影响。

目前为提高供热的质量，大量供暖系统已经通过采用自动化的控温装置，实现了对供暖区域温度的恒定控制。

恒温供暖的情况下，供暖区域温度逐渐上升，接近预定温度时，供热的流量应当逐步降低。

供热区域的温度达到预定温度后，则应当针对该区域暂停供热。

由于同一供热锅炉一般情况下供热的区域均超过一个，因此在长期流量变化的影响下，各个终端阀对扬程以及流量等的控制，则会出现较为显著的下降，完成水力的系统性失衡。

1.2 不全部运行的影响并联系统当中，锅炉是否需要全部运行通往同样能够造成一定的影响。

在供热的整体系统当中，一般而言系统中的总水量应当较为固定，因此在整个供热周期内，所有锅炉全部处于正常循环状态才能够确保系统的总水量满足控制阀等正常工作的要求。

而并联式的供热系统当中，较为复杂的问题在于：当供热区域的热负荷降低时，在减少能源消耗的需求下，如果部分锅炉停止加热到继续进行循环，则虽然系统当中的流量能够得到保证，然而供热的热水经过未进行加热的锅炉时也能够造成热量的丧失，引发能源的浪费。

地暖分、集水器是地热采暖中，用于连接各路加热管供、回水的分、集水装置，按进回水分为分水器，集水器，所以称为分集水器或供热系统，俗称分水器。

其功能：增压、减压、稳压、分流四项基本功能。

概念：分为分水器和集水器两部分。

分水器是在水系统中，用于连接各路加热管供排气阀的配水装置。

集水器是在水系统中，用于连接各路加热管回水管的汇水装置。

集分水器三种类型从功能和过滤器上来分：集分水器分为三种类型：基本型、标准型和功能型。

基本型：由分水干管和集水干管组成。

在分集水干管的每个分支口上装有球阀。

同时分集水干管上分别装有手动水系统。

基本型分水器不具备流量调节功能。

标准型：标准型分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。

将干管上的手动排气阀由自动排气阀取代。

标准型分集水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。

功能型：功能型分集水器除具备标准型分集水器的所有功能外，同时还有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热量计量功能、地热管分区温度自动控制功能、无线及远程遥控功能，为了防止锈蚀，集分水器一般镀镍、耐高温塑料等。

不管什么类型集分水器（含连接件等）的内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面色泽应均匀，镀层牢固，不得有脱镀的缺陷。

工作原理及安装要求地暖分集水器是整个室内阀门的控制中枢，它有着分流分压的功能，当热媒流入室内后，经多功能地暖后进入分水器主杠，这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下室内阻塞水管。

主杠是水平安装，这样利用同一高度，压力相同的的原理，使热媒被平均分配到支管路，经热交换系统后，各支管路流回到集水回主杠，再由回水口流入的住宅中。

另外在分集水器中加有混水装置，也就是说经热交换后，热媒（水）温度还很高，经混水系统后，又流入分水器主杠继续循环，这样在制暖的同时还可节省能源。

地暖分集水器安装要求：（1）分集水器安装在墙壁和专用箱内，管网一般安装在结构间；（2）集水器下面厨房距离地板30cm以上，水平安装；（3）供水阀门安装在分水器前面，回水阀安装在集水器后面；（4）过滤器安装在分水器的前面；（5）分集水器的连接顺序：连在供水干管—锁闭阀—过滤器—球阀—三通（温度、压力表接口）—分水器（上杠）—管道—集水器(下杠)—球阀—连在回水干管。

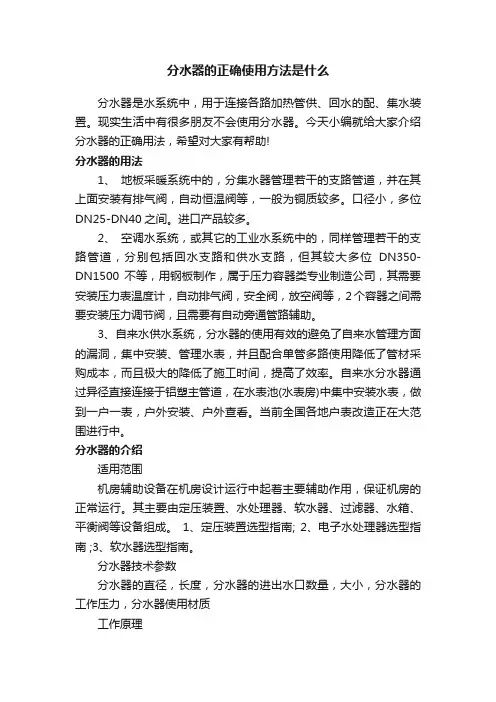

分水器的正确使用方法是什么分水器是水系统中，用于连接各路加热管供、回水的配、集水装置。

现实生活中有很多朋友不会使用分水器。

今天小编就给大家介绍分水器的正确用法，希望对大家有帮助!分水器的用法1、地板采暖系统中的，分集水器管理若干的支路管道，并在其上面安装有排气阀，自动恒温阀等，一般为铜质较多。

口径小，多位DN25-DN40之间。

进口产品较多。

2、空调水系统，或其它的工业水系统中的，同样管理若干的支路管道，分别包括回水支路和供水支路，但其较大多位DN350-DN1500不等，用钢板制作，属于压力容器类专业制造公司，其需要安装压力表温度计，自动排气阀，安全阀，放空阀等，2个容器之间需要安装压力调节阀，且需要有自动旁通管路辅助。

3、自来水供水系统，分水器的使用有效的避免了自来水管理方面的漏洞，集中安装、管理水表，并且配合单管多路使用降低了管材采购成本，而且极大的降低了施工时间，提高了效率。

自来水分水器通过异径直接连接于铝塑主管道，在水表池(水表房)中集中安装水表，做到一户一表，户外安装、户外查看。

当前全国各地户表改造正在大范围进行中。

分水器的介绍适用范围机房辅助设备在机房设计运行中起着主要辅助作用，保证机房的正常运行。

其主要由定压装置、水处理器、软水器、过滤器、水箱、平衡阀等设备组成。

1、定压装置选型指南; 2、电子水处理器选型指南 ;3、软水器选型指南。

分水器技术参数分水器的直径，长度，分水器的进出水口数量，大小，分水器的工作压力，分水器使用材质工作原理分水器就是起分流作用的1、当管路较多时，若采用过多的三通、四通等配件的话，系统的能量损失很大。

2、方便用户操作，当采用分水器后管路走向清晰明朗，易操作。

3、方便维修，分水器上的接口都是法兰连接的，可以说目的就是便于拆卸和维修。

4、减少系统压差。

分水器结构一般的，分集水器主要由分水器、集水器和固定支架三部分组成。

分水器的作用是把热源热水分开导入每一路的地面辐射供暖所铺设的管内，以实现分室供暖和调节温度的目的。

备案号：GB《 冷热水用分集水器》Radiant & Distribution Manifold of Cold/Hot water（征求意见稿）前言本标准附录A、附录B为规范性附录，附录C、附录D为资料性附录本标准由中华人民共和国住房和城乡建设部提出本标准由全国暖通空调及净化设备标准化技术委员会归口本标准负责起草单位：浙江盛世博扬阀门工业有限公司（原：台州三盛阀门工业有限公司）、国家建筑材料工业建筑五金水暖产品质量监督检测测试中心本标准参加起草单位：本标准主要起草人员：本标准为首次制订。

冷热水用分集水器1 范围本标准规定了采暖空调用冷、热水分集水器装置简称分集水器装置）产品术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和储存。

本标准适用于住宅与公共建筑，工作压力不大于0.8Mpa空调系统、低温热水地面辐射采暖系统、散热器采暖系统中所使用的分集水器装置。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 11379-2008 金属覆盖层工程用铬电镀层GB/T 1220-2007 不锈钢棒GB/T 2828.1- 2003计数抽样检验程序第1部分: 按接收质量限(AQL)检索的逐批检验抽样计划GB/T 5231-2001 加工铜及铜合金化学成分和产品形状GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 6461-2002 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T 7306.1-2000 55°密封管螺纹GB/T 7307-2001 55°非螺纹密封的管螺纹GB/T 13927-2008 工业阀门压力实验GB/T 16947-2009 螺旋弹簧疲劳试验规范GB/T 18992.1-2003 冷热水用交联聚乙烯（PE-X）管道系统JB/T 7747-1995 针型截止阀JB/T 8859-2004 截止阀静压寿命试验规程YS/T 583-2006 热锻水暖管件用黄铜棒3 术语和定义3.1 分集水器装置Radiant & Distribution Manifold分集水器装置是连接热源供回水干管和各分支管道；起到分流和汇流、并对各分支管道的流量等参数起到调节作用的专用装置，通常由分、集水器主体、球阀、末端组件（排气阀、末端三通、止回阀、泄水阀）、支架等构成。

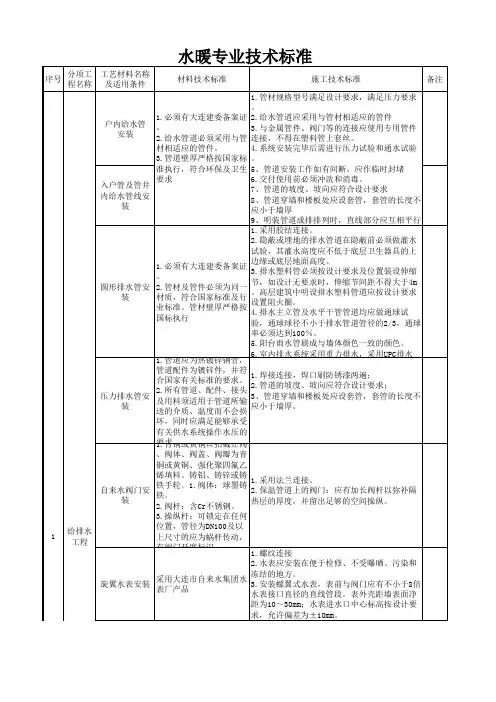

水暖专业技术标准
序号 分项工 工艺材料名称 程名称 及适用条件 材料技术标准 施工技术标准 1.管材规格型号满足设计要求，满足压力要求 。 2.给水管道应采用与管材相适应的管件 3.与金属管件、阀门等的连接应使用专用管件 连接，不得在塑料管上套丝。 4.系统安装完毕后需进行压力试验和通水试验 。 5、管道安装工作如有间断，应作临时封堵 6.交付使用前必须冲洗和消毒。 7、管道的坡度、坡向应符合设计要求 8、管道穿墙和楼板处应设套管，套管的长度不 应小于墙厚 9、明装管道成排排列时，直线部分应互相平行 1.采用胶结连接。 2.隐蔽或埋地的排水管道在隐蔽前必须做灌水 试验，其灌水高度应不低于底层卫生器具的上 边缘或底层地面高度。 3.排水塑料管必须按设计要求及位置装设伸缩 节，如设计无要求时，伸缩节间距不得大于4m 。高层建筑中明设排水塑料管道应按设计要求 设置阻火圈。 4.排水主立管及水平干管管道均应做通球试 验，通球球径不小于排水管道管径的2/3，通球 率必须达到100％。 5.阳台雨水管刷成与墙体颜色一致的颜色。 6.室内排水系统采用重力排水，采用UPC排水 1.焊接连接，焊口刷防锈漆两遍； 2.管道的坡度、坡向应符合设计要求； 3、管道穿墙和楼板处应设套管，套管的长度不 应小于墙厚。 备注
1.采用法兰连接。 阀门必须满足设计要求， 2.压力1.6MPa 。 旋启式铸钢止 满足工作压力及规范要求 3.阀体铸造规矩，表面光洁、无裂纹，开关灵 回阀安装 。 活、关闭严密，填料密封完好无渗漏，手轮完 整、无损坏 1.阀门必须满足设计要 1.采用法兰连接。 求，满足工作压力及规范 2.压力1.6MPa 。 铸钢闸阀安装 要求。 3.阀体铸造规矩，表面光洁、无裂纹，开关灵 2.含Cr不锈钢阀杆、含Cr 活、关闭严密，填料密封完好无渗漏，手轮完 不锈钢闸板。 整、无损坏 避震喉 1.采用法兰连接。 满足减振要求即可 安装 2.压力1.6MPa 。 1.自动耦合安装的污水泵无须用常规的紧固件 来连接泵和管道。 2.耦合装置包括出水管座、导杆、导杆架、、 耦合架。 1.抗酸碱腐蚀。 3.安装时，把出水管座、导杆、导杆架装好， 污水泵安装 2.较好的泥沙通过性。 把耦合架装到泵体上，吊起泵，将耦合架上的 半圆孔口穿入导杆，把泵沿导杆向下滑到底， 耦合架就会与出水管底座对齐扣紧。需要维修 泵时，只需把泵向上提，泵与出水管座就脱开 1.安装应平整、牢固，低于排水表面，周边无 安装应平整、牢固，低于 渗漏。 铸铁地漏安装 排水表面，周边无渗漏。 2.内外表面应光滑，浇口及溢边应平整，不允 许有气泡、裂口和明显的痕纹、凹陷、完整无 地下车库坡道 1.管道经强度或打压后方可进行保温。 1.难燃橡塑 口处给排水管 2.保温层应均匀、连续、无缺肉。 2.保温厚度满足要求。 道保温 3.外缠玻璃丝带。 1.安装前，应冲洗管道，防止铁屑、砂粒等污 物堵塞过滤器。 1.满足压力要求 2.过滤器安装的位置、进出口方向应正确，连 过滤器安装 2.规格型号符合设计要求 接应牢固紧密。 3.过滤器安装应便于清污，与管道连接牢固、 严密，其安装位置应便于滤网的拆装和清洗 1、管径≤32时采用丝接；管径＞32时采用焊 接。 2、焊口刷防锈漆两遍 3、焊接的焊缝表面质量应符合下列规定：焊缝 焊接钢管安装 外形尺寸应符合图纸和工艺的规定，焊缝高度 1.管材不得有弯曲； 不得低于母材表面，焊缝与母材应圆滑过渡。 2、表面应无裂纹、缩孔 焊缝及热影响区表面应无裂纹、未溶合、未焊 、夹渣、折叠、重皮及锈 透、夹渣、弧坑和气孔等缺陷。 蚀； 4、热水采暖干管变径处应为上平；蒸汽采暖干 3、具有合格的产品质量 管为下平。 合格证。 5、管道接口应距支架100mm以上。 6.管线与墙目测平行，管道之间间距均匀 无缝钢管安装 7、管道立管垂直度满足规范要求 8、管道表面洁净，防锈（腐）处理无漏刷现象 9、焊口成型外观良好 10、管道坡度符合设计要求

美暖新型分集水器采用国际地暖技术要求设计制造,通过0.8Mpa水压或1.0MPa的气压测试标准。

能精确调节分支路的流量及系统的自检，能方便地显示出供回水湿度，方便系统的维护。

一．安装说明：为方便运输及用户安装，美暖新型分集水器为分解包装。

安装前，用户需对照图示及清单，清点配件。

1.分集水器的安装位置应尽量考虑方便操作，调试，检测，便于隐蔽及不占用空间为宜。

2.组装时，利用螺丝将分水器（配置内置阀）固定于侧板的上方，集水器（配置流量计）固定于侧板的下方。

3.排气阀套件利用生料带等螺纹填充物锁紧，密封于分集水器铜管的末端，并保证排气阀竖立于上方。

4.侧板可翻转安装并固定于墙上和地面。

5.在连接地暖管材前，应检查活接式接头的锁紧螺母、管芯、C型卡簧，O环是否齐全，管材切口应平整。

安装时，先将锁紧螺母套入管材，再套入C型卡簧，将管芯插入管材中，直至管材端口平面与管芯顶紧，再将锁紧螺母与管接头配合直至锁紧。

在锁紧螺母时，应避免锁紧过程中用力过猛破坏管接头与铜管的密封。

所以应先将管接头用扳卡固定，再用扳手转动锁紧螺母。

6.检测完成后，安装面板，利用螺丝固定于侧板上。

7.撕下温显器背面的贴纸，将其贴在铜管上的合适位置，再将温显器的感温探头嵌入分集水器铜管上方的感温探孔中。

8.若是管夹型分水器，省去第4项、6项，直接固定管夹即可。

二．使用说明：1.使用过程中，分水器上的内置阀可调节进水的流量，以达到分室控制的要求。

白色手轮顺时针旋转时为调小水流量，逆时针方向为调大流量。

2.集水器上的流量计标有红色刻度，内有浮动指针，能模拟反映各支路中的流量大小。

转动黑色的手轮可微调水流量，顺时针为调小，反之为调大流量。

在开启最大和关闭时，均有卡紧装置，此时需停止转动或反向转动。

3.在使用过程中，系统中有气体存在时，会通过自动排气阀自动排出。

（手动排气阀需定期人工排气）4.卸压阀用于打压测试或卸水使用，正常使用时为关闭状态。

5.温显器通过探头，能方便地显示出供、回水管中的水温，当水温超过安全要求时应关闭系统。

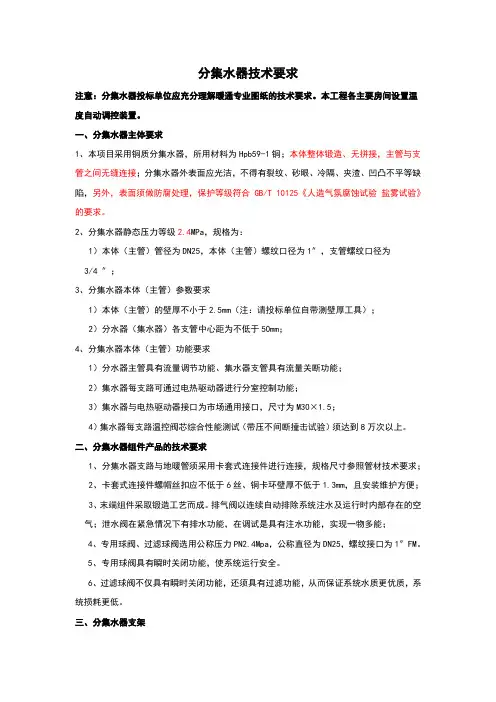

分集水器技术要求注意：分集水器投标单位应充分理解暖通专业图纸的技术要求。

本工程各主要房间设置温度自动调控装置。

一、分集水器主体要求1、本项目采用铜质分集水器，所用材料为Hpb59-1铜；本体整体锻造、无拼接，主管与支管之间无缝连接；分集水器外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，另外，表面须做防腐处理，保护等级符合 GB/T 10125《人造气氛腐蚀试验盐雾试验》的要求。

2、分集水器静态压力等级2.4MPa，规格为：1）本体（主管）管径为DN25，本体（主管）螺纹口径为1″，支管螺纹口径为3/4 ″；3、分集水器本体（主管）参数要求1）本体（主管）的壁厚不小于2.5mm（注：请投标单位自带测壁厚工具）；2）分水器（集水器）各支管中心距为不低于50mm；4、分集水器本体（主管）功能要求1）分水器主管具有流量调节功能、集水器支管具有流量关断功能；2）集水器每支路可通过电热驱动器进行分室控制功能；3）集水器与电热驱动器接口为市场通用接口，尺寸为M30×1.5；4）集水器每支路温控阀芯综合性能测试（带压不间断撞击试验）须达到8万次以上。

二、分集水器组件产品的技术要求1、分集水器支路与地暖管须采用卡套式连接件进行连接，规格尺寸参照管材技术要求；2、卡套式连接件螺帽丝扣应不低于6丝、铜卡环壁厚不低于1.3mm，且安装维护方便；3、末端组件采取锻造工艺而成。

排气阀以连续自动排除系统注水及运行时内部存在的空气；泄水阀在紧急情况下有排水功能，在调试是具有注水功能，实现一物多能；4、专用球阀、过滤球阀选用公称压力PN2.4Mpa，公称直径为DN25，螺纹接口为1″FM。

5、专用球阀具有瞬时关闭功能，使系统运行安全。

6、过滤球阀不仅具有瞬时关闭功能，还须具有过滤功能，从而保证系统水质更优质，系统损耗更低。

三、分集水器支架1、分集水器支架选用支架式，支架式钢板厚度≥3.0mm，安装简捷、牢固。

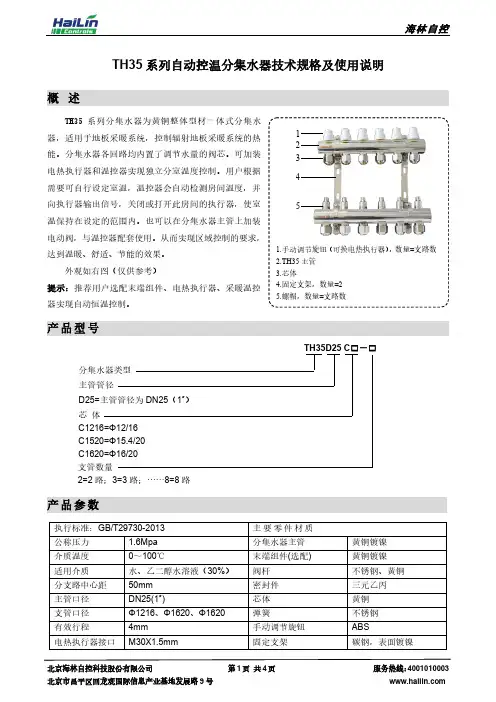

TH35系列自动控温分集水器技术规格及使用说明概 述TH35系列分集水器为黄铜整体型材一体式分集水器，适用于地板采暖系统，控制辐射地板采暖系统的热能。

分集水器各回路均内置了调节水量的阀芯。

可加装电热执行器和温控器实现独立分室温度控制。

用户根据需要可自行设定室温，温控器会自动检测房间温度，并向执行器输出信号，关闭或打开此房间的执行器，使室温保持在设定的范围内。

也可以在分集水器主管上加装电动阀，与温控器配套使用。

从而实现区域控制的要求，达到温暖、舒适、节能的效果。

外观如右图（仅供参考）提示：推荐用户选配末端组件、电热执行器、采暖温控器实现自动恒温控制。

产品型号产品参数1.手动调节旋钮（可换电热执行器），数量=支路数2.TH35主管3.芯体4.固定支架，数量=25.螺帽，数量=支路数12 3 4 5TH35D25 C □－□分集水器类型 主管管径D25=主管管径为DN25（1″） 支管数量2=2路；3=3路；……8=8路芯 体C1216=Φ12/16 C1520=Φ15.4/20 C1620=Φ16/20产品特点锻造成型：主管与支管一体拉管成型，主体与支管无缝连接，提高了产品密封的可靠性。

自动调节：可配置电动阀与温控器实现区域控制，也可配电热执行器与温控器实现分室控制。

表面处理：黄铜镀镍处理，外观银白色，耐腐蚀，造型简洁美观。

支架安装：分集水器安装带有简洁、美观、稳固的支架，便于安装，节省安装时间和空间。

安装尺寸安装提示为方便运输及用户安装，TH35系列分集水器分解包装。

安装前，对照部件图清点配件，安装时符合《地面辐射供暖技术规程》中分集水器安装要求。

1、分集水器的安装必须由专业人员进行，安装后按标准要求进行试压，并调试合格；2、不充许使用非专业的工具切割和不做倒角处理的管材；3、地暖管安装时，管材、接头保持干净，不能使用插入端严重划伤或斜切的管材；4、地暖管安装时，应保持地暖管与分集水器主管垂直。

拧紧螺帽时，握紧地暖管，应缓慢用力，不充许用力过猛，以免因扭矩过大损坏阀体，同时防止地暖管扭曲，变形；5、管材存放和使用时，必须采取管材保护措施；6、装配堵头，阀门时，应使用生料带，不得使用麻丝之类，且生料带缠绕圈数不宜过多，以免撑坏主管；7、安装管路应有足够的位置精度，强行连接会使管路产生过量的装配应力，使分集水器失效或损坏；8、应避免用不合格或公差过大的连接件与分集水器相配，以免强硬施工造成损伤；9、管路中的杂物会增加水阻，同时破坏阀门和管件的密封性，因此在管路的进口处要求安装过滤器；10、为确保分集水器的安全使用，应尽量避免酸、碱等腐蚀性物质沾附其表面。

分集水器的选型计算1、管径的计算左侧空调机组立管的冷负荷Q L=269.26kWG L=860×Q L1000∆t =860×269.261000×5=46.31m3/h（7-4）其管道直径为D=√4GπV =√4×46.31/3600π×2=0.09m，取标准管径DN150（7-5）中部风机盘管立管的冷负荷Q L=283.66kWG L=860×Q L1000∆t=860×283.661000×5=48.79m3/h其管道直径为D=√4GπV=√4×48.79/3600π×2=0.09m，取标准管径DN150由水力计算知，总干管的管径为DN2002、分水器长度的计算工程实践中常取比最大管径大2-3号管径，故取D=300mm又经计算，d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm；其中d1是进水管径，d2、d3是出水管径，d4是备用管径，d5是旁通管径，d0是排水管径。

图7-1 分水器配管图分水器长度：L1=40+120+75=235mmL2=75+120+75=270mmL3=75+120+62.5=257.5mmL4=62.5+60=122.5mmL5=40+60=100mmL=L1+L2+L3+L4+L5=985mm7.4.2 集水器的设计集水器筒体直径与分水器相同，取D300图7-2 集水器配管图d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm，dp=25mm；其中dp是膨胀管径，d1是出水管径，d2、d3是回水管径，d4是备用管径，d5是旁通管径，d0是排水管径。

集水器长度为L=L0+L1+L2+L3+L4+L5=60+25+120+150+120+150+120+125+120+80+60=1130mm。

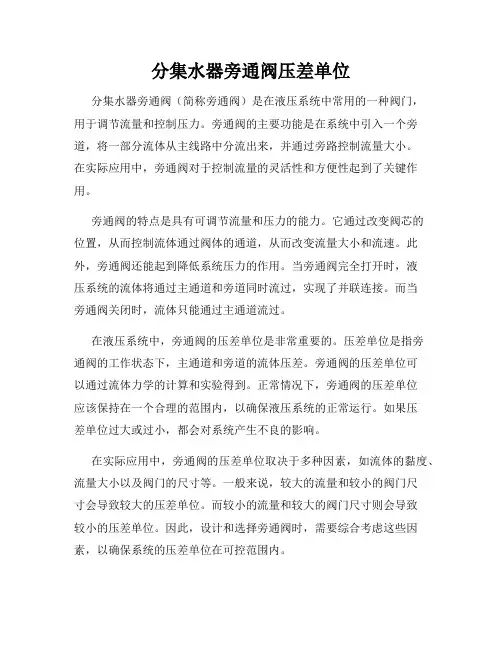

分集水器旁通阀压差单位分集水器旁通阀（简称旁通阀）是在液压系统中常用的一种阀门，用于调节流量和控制压力。

旁通阀的主要功能是在系统中引入一个旁道，将一部分流体从主线路中分流出来，并通过旁路控制流量大小。

在实际应用中，旁通阀对于控制流量的灵活性和方便性起到了关键作用。

旁通阀的特点是具有可调节流量和压力的能力。

它通过改变阀芯的位置，从而控制流体通过阀体的通道，从而改变流量大小和流速。

此外，旁通阀还能起到降低系统压力的作用。

当旁通阀完全打开时，液压系统的流体将通过主通道和旁道同时流过，实现了并联连接。

而当旁通阀关闭时，流体只能通过主通道流过。

在液压系统中，旁通阀的压差单位是非常重要的。

压差单位是指旁通阀的工作状态下，主通道和旁道的流体压差。

旁通阀的压差单位可以通过流体力学的计算和实验得到。

正常情况下，旁通阀的压差单位应该保持在一个合理的范围内，以确保液压系统的正常运行。

如果压差单位过大或过小，都会对系统产生不良的影响。

在实际应用中，旁通阀的压差单位取决于多种因素，如流体的黏度、流量大小以及阀门的尺寸等。

一般来说，较大的流量和较小的阀门尺寸会导致较大的压差单位。

而较小的流量和较大的阀门尺寸则会导致较小的压差单位。

因此，设计和选择旁通阀时，需要综合考虑这些因素，以确保系统的压差单位在可控范围内。

为了准确测量旁通阀的压差单位，可以使用流体力学实验和模拟计算的方法。

通过在实验室中模拟液压系统的工作条件，可以测量出不同流量和阀门尺寸下的压差单位。

同时，利用计算机辅助工程软件进行数值模拟，也可以预测和分析旁通阀的压差单位。

这些方法的结果可以为旁通阀的设计和选择提供重要的依据。

总之，分集水器旁通阀作为一种用于调节流量和控制压力的阀门，在液压系统中发挥着重要的作用。

旁通阀的压差单位是一个重要的参数，需要根据流体力学计算和实验来确定。

合理选择和设计旁通阀，确保系统的压差单位在适当的范围内，对于液压系统的正常运行至关重要。

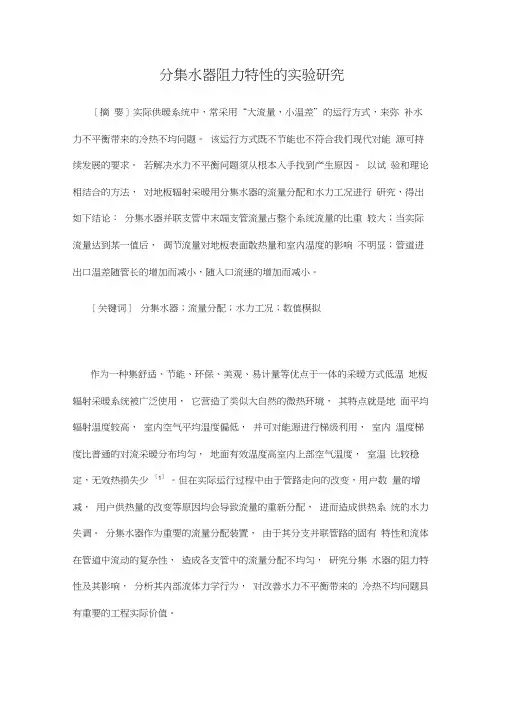

分集水器阻力特性的实验研究［摘要］实际供暖系统中，常采用“大流量，小温差”的运行方式，来弥补水力不平衡带来的冷热不均问题。

该运行方式既不节能也不符合我们现代对能源可持续发展的要求。

若解决水力不平衡问题须从根本入手找到产生原因。

以试验和理论相结合的方法，对地板辐射采暖用分集水器的流量分配和水力工况进行研究，得出如下结论：分集水器并联支管中末端支管流量占整个系统流量的比重较大；当实际流量达到某一值后，调节流量对地板表面散热量和室内温度的影响不明显；管道进出口温差随管长的增加而减小，随入口流速的增加而减小。

［关键词］分集水器；流量分配；水力工况；数值模拟作为一种集舒适、节能、环保、美观、易计量等优点于一体的采暖方式低温地板辐射采暖系统被广泛使用，它营造了类似大自然的微热环境，其特点就是地面平均辐射温度较高，室内空气平均温度偏低，并可对能源进行梯级利用，室内温度梯度比普通的对流采暖分布均匀，地面有效温度高室内上部空气温度，室温比较稳定，无效热损失少［1］。

但在实际运行过程中由于管路走向的改变，用户数量的增减，用户供热量的改变等原因均会导致流量的重新分配，进而造成供热系统的水力失调。

分集水器作为重要的流量分配装置，由于其分支并联管路的固有特性和流体在管道中流动的复杂性，造成各支管中的流量分配不均匀，研究分集水器的阻力特性及其影响，分析其内部流体力学行为，对改善水力不平衡带来的冷热不均问题具有重要的工程实际价值。

1 分集水器阻力特性的试验研究本实验是在实验室搭建的水力工况试验台上进行，研究对象为地板采暖用分集水器的阻力特性。

试验系统如图 1 ，2 所示。

图1 实验用热水系统图2 实验用热水循环系统示意1- 电热水器（替代锅炉供应热水）；2- 欧文托普三段换热水箱；3- 太阳能平板；4-Regusol 泵站；5- 热交换系统；6- 分集水器；7- 辐射地暖盘管；-8 循环泵；9- 定压罐；10- 微泡排气阀；11- 循环水出口；12- 外接热水进水口；13- 备用循环口；14- 传感器；15- 外接热水回水口；16- 太阳能供水口；17- 太阳能系统传感器；18- 太阳能回水口；19- 循环水回水口试验系统主要由供热系统、热交换系统、试验的分集水器并联管路系统和测量系统等部分组成。

分水器、集水器的制作与安装1)分水器和集水器的制作要求和选材。

分水器和集水器都用无缝钢管制作。

选用的管壁和封头板的厚度以及焊缝作法应按耐压要求确定，容量超过0.1立方米，工作压力超过0.1MPa时，应由具有资质的专门单位制作。

2)分、集水器管径的确定原则是使水量通过时的流速大致控制在0.5-0.8Ms。

3)分、集水器按设计要求焊上若干个不同管径的管接头，各配管的间距要求如图所示，各部分尺寸间的关系见表。

图分水器或集水器的安装间距表各部分尺寸间的关系4)分水器和集水器的底部应设有排污管接口，一般选用Dg40。

地暖、空调系统中用的分水器材质宜为紫铜或黄铜、自来水供水系统户表改造用的分水器多为PP或PE材质。

供回水均设排气阀，很多分水器供回水还设有泄水阀。

供水前端应设“Y”型过滤器。

供水分水管各支管均应设阀门，以调节水量的大小。

用途 1. 地板采暖系统中的，分集水器管理若干的支路管道，并在其上面安装有排气阀，自动恒温阀等，一般为铜质较多。

口径小，多位DN25-DN40之间。

进口产品较多。

2. 空调水系统，或其它的工业水系统中的，同样管理若干的支路管道，分别包括回水支路和供水支路，但其较大多位DN350-DN1500不等，用钢板制作，属于压力容器类专业制造公司，其需要安装压力表温度计，自动排气阀，安全阀，放空阀等，2个容器之间需要安装压力调节阀，且需要有自动旁通管路辅助。

3.自来水供水系统，分水器的使用有效的避免了自来水管理方面的漏洞，集中安装、管理水表，并且配合单管多路使用降低了管材采购成本，而且极大的降低了施工时间，提高了效率。

自来水分水器通过异径直接连接于铝塑主管道，在水表池（水表房）中集中安装水表，做到一户一表，户外安装、户外查看。

目前全国各地户表改造正在大范围进行中。

分水器的工作原理分水器就是起分流作用的1.当管路较多时，若采用过多的三通、四通等配件的话，系统的能量损失很大。

2.方便用户操作，当采用分水器后管路走向清晰明朗，易操作。

07
HR25.280 地暖混水温控中心 控温范围：5～70℃(出厂设置45℃) 限温式断水保护温度：5～50℃(出厂设置:35℃) 混水控温精度：0.5-3℃(出厂设置0.5℃) 系统循环泵扬程：6m 额定电压：AC220V 50Hz 最大功率：100W(水泵运行时) 管路公称压力：PN10 供水温度不高于95℃ 适用面积为200m2以下 整体铜管焊接，适合左进水，也可现场更改为右进水 可编程温控器可对地暖水温精确监测 限温式断水保护，水泵启动温度范围5～50℃(出厂设置:35℃)， 管道被测温度低于35℃时，水泵停止运行
通过国家建筑材料工业建筑五金水暖产品 质量监督检验测试中心检测
01
HR25...地 暖混水温控 中 心
Water-mixing Temperature Control Center for Floor Heating Systems
产品特点 1）高 效 能 、 高 精 度 控 温 响 应 速 度 快 ， 控 温 偏 差 可 达 ±1～3℃ 采用电热执行器与“时间比例式”三通混水阀， 精确控制一次水与二次水的混合比例 2）大 流 量 、 免 脏 堵 适 用 面 积 不 小 于200-400m2， 一 次 水 温 不 高 于95摄 氏 度 3）整 体 结 构 严 密 ， 便 于 安 装 整体铜管焊接；结构简单、严密、可靠，不易泄漏；出厂为左进水，现场可更改为右进水 4） “ 时 间 比 例 式 ” 模 糊 控 制 技 术 全自动运行，可编程分时段温度控制器，“时间比例式”模糊控制技术 H R 2 5 . 2 0 0型 ， 能 同 时 控 制 房 间 温 度 与 地 暖 循 环 水 水 温 5） 限 温 式 断 水 保 护 功 能(水 泵 启 动 最 低 温 度 限 制) 可 设 定 地 暖 管 道 温 度 低 于3 5℃ 时 水 泵 停 止 运 行 （ 这 个 参 数 可 以 现 场 修 改 ） 6） 系 统 增 压 、 增 流 量 当热源水温度过低热能供应不足时，混水三通阀主通道全程开启， 内循环泵起到系统增压增流量，从而增大系统供热量

施 工 复 杂,安 装 要 求 高,且 施 工 修 改 困 难,必 须 由 专 业 熟 练 工 人 施 工,质 量 隐 患 多
采 用 常 规 管 道 施 工,严 重 占 用 建 筑 层 高,穿 梁 开 孔 数 量 众 多,严 重 破 坏 建 筑 结 构
质 量 控 制 点 多 达 百 余 处,且 大 部 分 为 隐 藏 施 工,不 可 检 修
阀体型号: CHV315
供应电压: AC230V±10%
起始电流: 约300mA 功 耗: 4W( 稳定后）
保 护 等 级: 工 作 行 程: 存 放 温 度: 安 全 等 级:
Ip54 ≥4.0mm -20℃~70℃ II(双重绝缘)
运行时间: ≤5分钟(25℃) 主 体: 不锈钢 阀 体: UNI EN 12165 CW617N黄铜
对比表
水力平衡分配器
传统末端施工工艺
施 工简 便,安 装 灵 活,只 需 按 说 明 书 连 接 即 可,施 工中 可 随 意 修改,质 量 可 靠
采 用柔 性 管 道 安 装,占 用 建 筑 层 高 降 到 最 小,无 需 穿 梁 开 孔,不 会 破 坏 建 筑 本 体 结 构
质 量控 制 点 仅 有 两 处,且 可 以 随 时 检 查
造 价下 降3 0 %以 上,可 以 分 期 分 段 施 工
造 价 高 且 工 期 长,无 法 分 期 施 工
05
系统对比图
注: 的两端为两种不同管径的连接管
常规空调系统连接方案
代表末端过热 代表末端过冷 系 统隐患点: 代表每个必须的连接点 代表每个必须的变径 末端水力很难平衡，节点多而分散（实际 数量会更多），管程长，管路水阻大
现 场安 装 材 料 受 控,仅 有 不 超 过 十 种 材 料,成 本 得 到 严 格 控制

丹佛斯分集水器参数一、引言丹佛斯分集水器是一种广泛应用于工业和环保领域的设备，它能够将固体颗粒从液体中分离出来，达到净化液体的目的。

本文将详细介绍丹佛斯分集水器的参数和应用。

二、丹佛斯分集水器参数1. 处理能力丹佛斯分集水器的处理能力是指单位时间内该设备处理的液体流量，通常以立方米/小时（m³/h）或加仑/分钟（GPM）为单位。

2. 分离效率分离效率是指丹佛斯分集水器分离固体颗粒的能力，通常以百分比表示，可以根据用户需求调整。

3. 进出口直径丹佛斯分集水器的进出口直径决定了它的液体进出口通道的尺寸，通常以毫米（mm）或英寸（inch）为单位。

4. 分离桶容积分离桶容积是指丹佛斯分集水器内部用于分离固液的空间大小，通常以升（L）或立方英尺（ft³）为单位。

分离桶容积越大，处理能力越强。

5. 进出口压力进出口压力是指丹佛斯分集水器的液体进出口处的压力要求，通常以巴（bar）或磅力/平方英寸（psi）为单位。

6. 电机功率丹佛斯分集水器需要驱动电机来运行，电机功率决定了设备的运行效率和能耗大小，通常以千瓦（kW）或马力（HP）为单位。

7. 设备尺寸设备尺寸是指丹佛斯分集水器的整体尺寸，包括长度、宽度、高度等，通常以毫米（mm）或英寸（inch）为单位。

三、丹佛斯分集水器应用1. 工业废水处理丹佛斯分集水器可以应用于工业废水处理过程中，有效地分离和去除废水中的固体颗粒，提高废水的处理效果。

2. 石油钻井液处理在石油钻井过程中，钻井液中含有大量的固体颗粒，丹佛斯分集水器可以帮助分离固体颗粒，净化钻井液，保证钻井作业的顺利进行。

3. 食品加工行业在食品加工过程中，有些流体需要去除固体颗粒，丹佛斯分集水器可以帮助实现这一目的，提高食品加工质量。

4. 污水处理在城市污水处理厂中，丹佛斯分集水器可以减少污水中的固体颗粒浓度，净化污水，降低对环境的影响。

5. 化工行业在化工生产中，一些液体需要经过分离过程，丹佛斯分集水器可以帮助去除固体颗粒，提高生产效率。

DB21辽宁省地方标准DB21 XX—2011J XXXX ——2011金属、塑料及复合材料分集水器Mental, plastic and Compound material manifold（一稿）2011—XX — XX 发布2011—XX — XX 实施辽宁省住房和城乡建设厅联合发布辽宁省质量技术监督局1范围 (x)2规范性引用文件 (x)3术语和定义 (x)4分类与标记 (x)4.1产品分类材料 (x)4.2产品标记 (x)4.3标记示例 (x)5要求 (x)5.1夕卜观 (x)5.2材料 (x)5.3结构尺寸 (x)5. 4性能 (x)6试验方法 (x)6.1材料检验 (x)6.2夕卜观 (x)6.3结构尺寸 (x)6.4性能试验 (x)7检验规则 (x)7.1 (x)7.2批组 (x)7.3出厂检验 (x)7.4型式检验 (x)8标志、包装、运输和贮存............................................................................8.1标志 (x)8.2包装 (x)8.3运输 (x)8.4贮存 (x)附录A (x)附录B (x)本规程用词说明 (x)1范围本标准规定了金属、塑料及复合材料分集水器产品的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于住宅与公共建筑低温热水地面辐射供暖系统中热水温度不超过60 C、工作压力不大于0.8MPa的地面采暖用分集水器。

2规范性引用文下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T1176 铸造铜合金技术条件GB/T2828.1 计数抽样检验程序第一部分：按接收质量限（AQL ）检索的逐批检验抽样计划GB/T5231 加工铜及铜合金化学成份和产品形状GB/T5720 0形橡胶密封圈试验方法GB/T7306.1 55（密封管螺纹第一部分：圆柱内螺纹与圆锥外螺纹GB/T7307 55（非螺纹密封的管螺纹GB/T14832 橡胶材料与液压流体的相容性试验CJ/T111 铝塑复合管用卡套式铜制管接头CJ/T190 铝塑复合管卡压式管件JB/T7311 工程机械厌氧胶、硅橡胶应用技术规范JB/T7747 针形截止阀GB/T 2918 塑料试样状态调节和试验的标准环境GB/T 6111 液体输送用热塑性塑料管材耐内压试验方法GB/T 8806 塑料管材尺寸测量方法GB/T 18742.3冷热水用聚丙烯管道系统第3部分：管件GB/T18252-2000《塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定》GB/T18742.1-2002 冷热水用聚丙烯管道系统第1部分：总则3术语和定义分集水器分集水器是连接主干管道与各分支管道、起分流和汇流作用的专用管道连接管件。

分汽缸、分水器、集水器尺寸的确定
1、直径D
（1）按断面流速v确定D:分汽缸按断面流速8-10m/s计算；分水器、集水器按断面流速0.1m/s计算。

（2）按经验估算确定D: D=1.5-3d max式中D—分汽缸、分水器、集水器直径，mm;
d max—分汽缸、分水器、集水器支管中的最大直径，mm。

2、配管间距L1\L2\L3……
椭圆封头
常用阀门闸阀
(1)阀门型号各单元表示的意义
(2)第一单元——阀门类型表示法
（4）第三单元——连接形式表示法
(5)第四单元——结构形式表示法
（6）第五单元——阀座密封面或衬里材料表示法
（7）第六单元——公称压力表示法用数字表示压力值（8）第七单元——阀体材料表示法。
