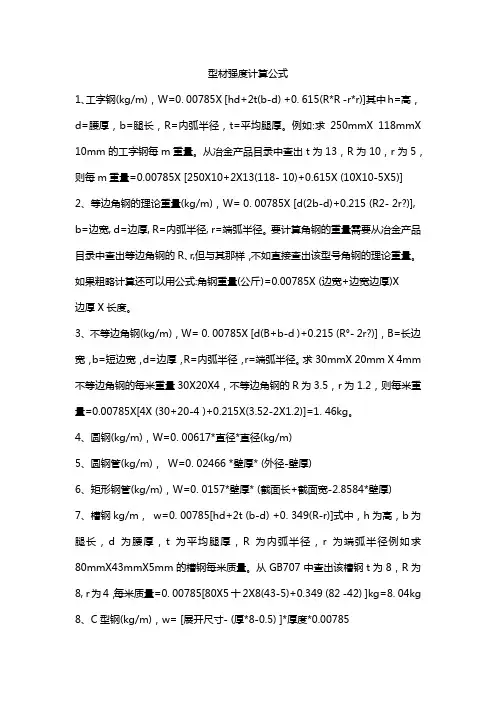

型材强度计算公式1、工字钢(kg/m)，W=0. 00785X [hd+2t(b-d) +0. 615(R*R -r*r)]其中h=高，d=腰厚，b=腿长，R=内弧半径，t=平均腿厚。
例如:求250mmX 118mmX 10mm的工字钢每m重量。
从冶金产品目录中查出t为13，R为10，r为5，则每m重量=0.00785X [250X10+2X13(118- 10)+0.615X (10X10-5X5)]2、等边角钢的理论重量(kg/m)，W= 0. 00785X [d(2b-d)+0.215 (R2- 2r?)], b=边宽, d=边厚, R=内弧半径, r=端弧半径。
要计算角钢的重量需要从冶金产品目录中查出等边角钢的R、r,但与其那样，不如直接查出该型号角钢的理论重量。
如果粗略计算还可以用公式:角钢重量(公斤)=0.00785X (边宽+边宽边厚)X边厚X长度。
3、不等边角钢(kg/m)，W= 0. 00785X [d(B+b-d )+0.215 (R°- 2r?)]，B=长边宽，b=短边宽，d=边厚，R=内弧半径，r=端弧半径。
求30mmX 20mm X 4mm 不等边角钢的每米重量30X20X4，不等边角钢的R为3.5，r为1.2，则每米重量=0.00785X[4X (30+20-4 )+0.215X(3.52-2X1.2)]=1. 46kg。
4、圆钢(kg/m)，W=0. 00617*直径*直径(kg/m)5、圆钢管(kg/m)，W=0. 02466 *壁厚* (外径-壁厚)6、矩形钢管(kg/m)，W=0. 0157*壁厚* (截面长+截面宽-2.8584*壁厚)7、槽钢kg/m，w=0. 00785[hd+2t (b-d) +0. 349(R-r)]式中，h为高，b为腿长，d为腰厚，t为平均腿厚，R为内弧半径，r为端弧半径例如求80mmX43mmX5mm的槽钢每米质量。
从GB707中查出该槽钢t为8，R为8, r为4，每米质量=0. 00785[80X5十2X8(43-5)+0.349 (82 -42) ]kg=8. 04kg 8、C型钢(kg/m)，w= [展开尺寸- (厚*8-0.5) ]*厚度*0.007859、热轧H型钢理论重量计算公式:热轧H型钢理论重量= [hd+2r (b-d) +0.8584(r2-r;?) ]*L*7.85*1/1000h=高度(mm)，b=脚宽(mm)，d=腰厚(mm)，r=内面圆角半径(mm) , r;=边端圆角半径(mm)，L=长度(m)10、方钢(kg/m)，W=0.00785*a*a，其中a=边宽mm。

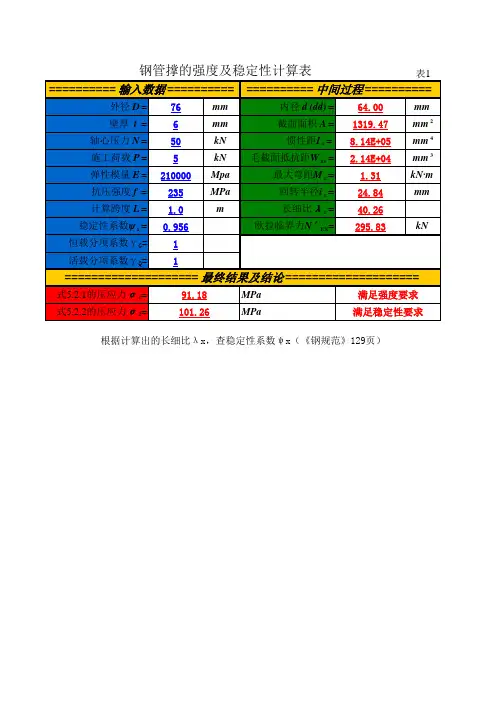

钢支撑N=2750KN，L水平向=L竖向＝20.9m钢支撑强度及整体稳定性验算（钢结构设计规范GB50017-2003 5.2）：一、计算参数分项系数γs＝ 1.375初始偏心距e0=0.001*L=0.04m支撑面均布荷载q0=0.7Kpa支撑最大轴力标准值Nk=2692KN初始弯矩M0k＝75.7381KN-m由自重及支撑面均布荷载引起的弯最大弯矩Mk=M0k＋Nk*e0=183.4181KN-m稳定系数φ=0.851弯矩作用平面内的轴压构件稳定系截面塑性发展系数γ= 1.15钢管截面钢管外径D=0.609m钢管内径d=0.577m支撑实际长度L=14.8m截面模量W=0.0982*(D4-d4)/D0.004307m3弯矩作用平面内对较大受压纤维的截面惯性矩I=π(D4-d4)/64=0.001311m4截面回转半径i=√(D2+d2)/4=0.209733m截面积A=π*(D2-d2)/4=0.029807m2参数Nex=π2*EA/(1.1λ2)=11063.97KN OR Nex=π2*EI/[1.1*(μ*L)2]=弹性模量E= 2.06E+08Kpa Q235钢杆件计算长度修正系数μ=1构件长细比λ=L/i=70.56575等效弯矩系数βmx=1无端弯矩但有横向荷载作用二、钢支撑强度验算f=N/A+M/(γ*W)=175.0974Mpa< [f]=215 Mpa，满足要求其中M=γs*Mk三、钢支撑整体稳定验算1、钢支撑竖向平面内的稳定性验算f1=N/(φ*A)=145.8569Mpaf2=βmx*M/[γ*W*(1-0.8*N/Nex)]=69.52489Mpaf=f1+f2=215.3818Mpa< [f]=215 Mpa，满足要求2、钢支撑竖向平面外的稳定性验算f1=N/(φy*A)=145.8569其中弯矩作用平面外的轴心受压稳定系数φy＝0.851根据L=11m计算。

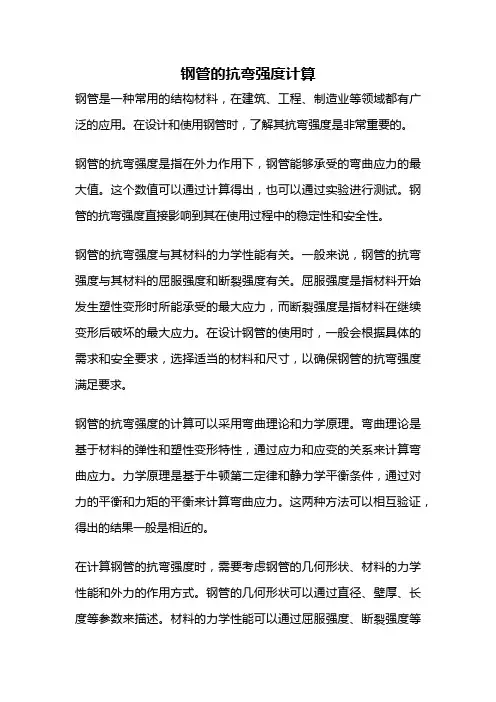

钢管的抗弯强度计算钢管是一种常用的结构材料，在建筑、工程、制造业等领域都有广泛的应用。
在设计和使用钢管时，了解其抗弯强度是非常重要的。
钢管的抗弯强度是指在外力作用下，钢管能够承受的弯曲应力的最大值。
这个数值可以通过计算得出，也可以通过实验进行测试。
钢管的抗弯强度直接影响到其在使用过程中的稳定性和安全性。
钢管的抗弯强度与其材料的力学性能有关。
一般来说，钢管的抗弯强度与其材料的屈服强度和断裂强度有关。
屈服强度是指材料开始发生塑性变形时所能承受的最大应力，而断裂强度是指材料在继续变形后破坏的最大应力。
在设计钢管的使用时，一般会根据具体的需求和安全要求，选择适当的材料和尺寸，以确保钢管的抗弯强度满足要求。
钢管的抗弯强度的计算可以采用弯曲理论和力学原理。
弯曲理论是基于材料的弹性和塑性变形特性，通过应力和应变的关系来计算弯曲应力。
力学原理是基于牛顿第二定律和静力学平衡条件，通过对力的平衡和力矩的平衡来计算弯曲应力。
这两种方法可以相互验证，得出的结果一般是相近的。
在计算钢管的抗弯强度时，需要考虑钢管的几何形状、材料的力学性能和外力的作用方式。
钢管的几何形状可以通过直径、壁厚、长度等参数来描述。
材料的力学性能可以通过屈服强度、断裂强度等指标来描述。
外力的作用方式可以是集中力作用或均布载荷作用等。
在实际应用中，为了确保钢管的抗弯强度满足要求，通常会有一定的安全系数。
这个安全系数是根据具体的工程要求和使用环境来确定的。
安全系数越大，钢管的抗弯强度越高，使用时的安全性也就更高。
除了计算抗弯强度，钢管的抗弯性能还可以通过实验进行测试。
一般的实验方法是将钢管固定在支座上，施加一定的力矩来使其产生弯曲变形，然后测量力矩和变形的关系，从而得出钢管的抗弯强度。
钢管的抗弯强度是设计和使用钢管时必须要考虑的重要参数。
通过计算和实验可以得到钢管的抗弯强度，以确保其在使用过程中的稳定性和安全性。
在选择钢管和设计使用时，需要根据具体的要求和安全要求来确定钢管的抗弯强度。

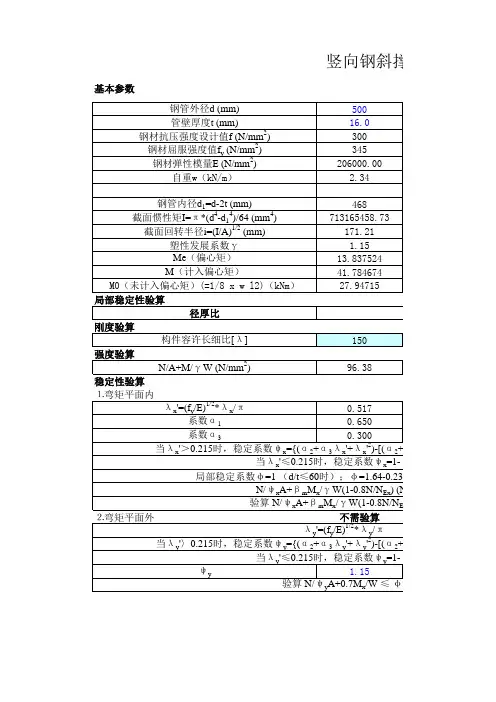

钢支撑N=2750KN，L水平向=L竖向＝20.9m钢支撑强度及整体稳定性验算（钢结构设计规范GB50017-2003 5.2）：一、计算参数分项系数γs＝ 1.375初始偏心距e0=0.001*L=0.04m 支撑面均布荷载q0=0.7Kpa 支撑最大轴力标准值Nk=2692KN初始弯矩M0k＝75.7381KN-m 由自重及支撑面均布荷载引起的弯矩，按简支计；最大弯矩Mk=M0k＋Nk*e0=183.4181KN-m稳定系数φ=0.851弯矩作用平面内的轴压构件稳定系数,a类构件截面塑性发展系数γ= 1.15钢管截面钢管外径D=0.609m钢管内径d=0.577m支撑实际长度L=14.8m截面模量W=0.0982*(D4-d4)/D0.004307m3弯矩作用平面内对较大受压纤维的毛截面模量截面惯性矩I=π(D4-d4)/64=0.001311m4截面回转半径i=√(D2+d2)/4=0.209733m 截面积A=π*(D2-d2)/4=0.029807m2参数Nex=π2*EA/(1.1λ2)=11063.97KN OR Nex=π2*EI/[1. 1*(μ*L)2]=弹性模量E= 2.06E+08Kpa Q235钢杆件计算长度修正系数μ=1构件长细比λ=L/i=70.56575等效弯矩系数βmx=1无端弯矩但有横向荷载作用二、钢支撑强度验算f=N/A+M/(γ*W)=175.0974Mpa <[f]=215 Mpa，满足要求其中M=γs*Mk三、钢支撑整体稳定验算1、钢支撑竖向平面内的稳定性验算f1=N/(φ*A)=145.8569Mpa f2=βmx*M/[γ*W*(1-0.8*N/Nex)]=69.52489Mpaf=f1+f2=215.3818Mpa <[f]=215 Mpa，满足要求2、钢支撑竖向平面外的稳定性验算f1=N/(φy*A)=145.8569其中弯矩作用平面外的轴心受压稳定系数φy＝0.851根据L=11m计算。

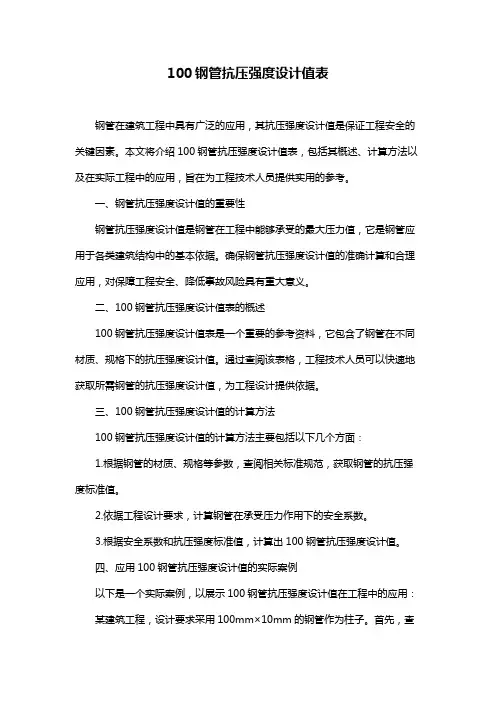

100钢管抗压强度设计值表钢管在建筑工程中具有广泛的应用，其抗压强度设计值是保证工程安全的关键因素。
本文将介绍100钢管抗压强度设计值表，包括其概述、计算方法以及在实际工程中的应用，旨在为工程技术人员提供实用的参考。
一、钢管抗压强度设计值的重要性钢管抗压强度设计值是钢管在工程中能够承受的最大压力值，它是钢管应用于各类建筑结构中的基本依据。
确保钢管抗压强度设计值的准确计算和合理应用，对保障工程安全、降低事故风险具有重大意义。
二、100钢管抗压强度设计值表的概述100钢管抗压强度设计值表是一个重要的参考资料，它包含了钢管在不同材质、规格下的抗压强度设计值。
通过查阅该表格，工程技术人员可以快速地获取所需钢管的抗压强度设计值，为工程设计提供依据。
三、100钢管抗压强度设计值的计算方法100钢管抗压强度设计值的计算方法主要包括以下几个方面：1.根据钢管的材质、规格等参数，查阅相关标准规范，获取钢管的抗压强度标准值。
2.依据工程设计要求，计算钢管在承受压力作用下的安全系数。
3.根据安全系数和抗压强度标准值，计算出100钢管抗压强度设计值。
四、应用100钢管抗压强度设计值的实际案例以下是一个实际案例，以展示100钢管抗压强度设计值在工程中的应用：某建筑工程，设计要求采用100mm×10mm的钢管作为柱子。
首先，查阅相关标准规范，获取该钢管材质的抗压强度标准值。
然后，根据工程设计要求，确定钢管的安全系数为2.5。
最后，计算100钢管抗压强度设计值，确保工程安全。
五、注意事项及建议1.在应用100钢管抗压强度设计值时，务必遵循相关标准规范，确保工程安全。
2.根据工程实际情况，合理选择钢管材质、规格，满足设计要求。
3.在施工过程中，加强钢管的检查与监测，确保其在承受压力作用下的安全性。
4.注重钢管的连接与固定，防止因连接不良导致的强度降低或事故发生。
总之，100钢管抗压强度设计值是钢管工程中的关键参数，正确计算与应用抗压强度设计值对保障工程安全至关重要。

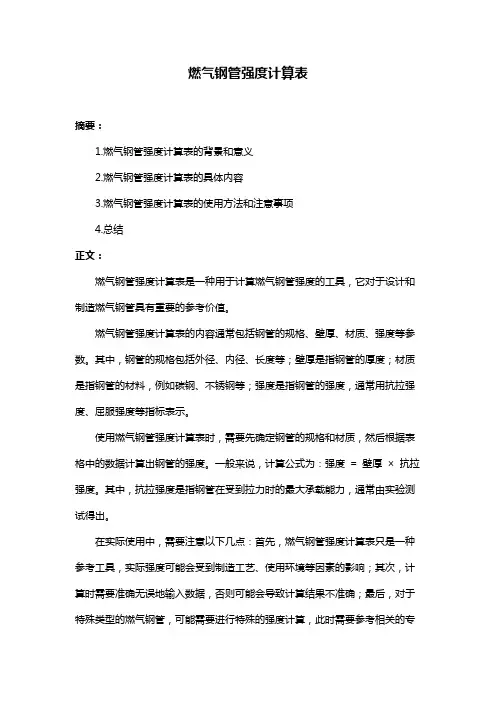

燃气钢管强度计算表
摘要：
1.燃气钢管强度计算表的背景和意义
2.燃气钢管强度计算表的具体内容
3.燃气钢管强度计算表的使用方法和注意事项
4.总结
正文：
燃气钢管强度计算表是一种用于计算燃气钢管强度的工具，它对于设计和制造燃气钢管具有重要的参考价值。
燃气钢管强度计算表的内容通常包括钢管的规格、壁厚、材质、强度等参数。
其中，钢管的规格包括外径、内径、长度等；壁厚是指钢管的厚度；材质是指钢管的材料，例如碳钢、不锈钢等；强度是指钢管的强度，通常用抗拉强度、屈服强度等指标表示。
使用燃气钢管强度计算表时，需要先确定钢管的规格和材质，然后根据表格中的数据计算出钢管的强度。
一般来说，计算公式为：强度= 壁厚× 抗拉强度。
其中，抗拉强度是指钢管在受到拉力时的最大承载能力，通常由实验测试得出。
在实际使用中，需要注意以下几点：首先，燃气钢管强度计算表只是一种参考工具，实际强度可能会受到制造工艺、使用环境等因素的影响；其次，计算时需要准确无误地输入数据，否则可能会导致计算结果不准确；最后，对于特殊类型的燃气钢管，可能需要进行特殊的强度计算，此时需要参考相关的专
业文献或咨询专业人士。

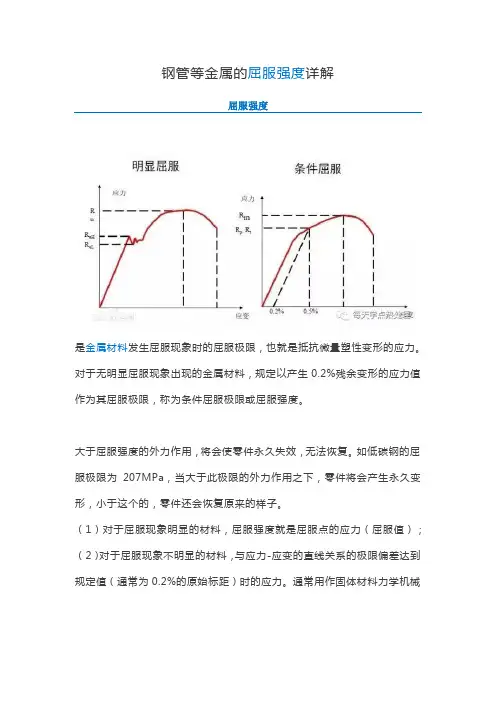

钢管等金属的屈服强度详解屈服强度是金属材料发生屈服现象时的屈服极限，也就是抵抗微量塑性变形的应力。
对于无明显屈服现象出现的金属材料，规定以产生0.2%残余变形的应力值作为其屈服极限，称为条件屈服极限或屈服强度。
大于屈服强度的外力作用，将会使零件永久失效，无法恢复。
如低碳钢的屈服极限为207MPa，当大于此极限的外力作用之下，零件将会产生永久变形，小于这个的，零件还会恢复原来的样子。
（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，与应力-应变的直线关系的极限偏差达到规定值（通常为0.2%的原始标距）时的应力。
通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。
因为在应力超过材料屈服极限后产生颈缩，应变增大，使材料破坏，不能正常使用。
当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。
当应力达到b点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。
这一阶段的最大、最小应力分别称为上屈服点和下屈服点。
由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(R eL或R p0.2)。
有些钢材(如高碳钢)无明显的屈服现象，通常以发生微量的塑性变形(0.2%)时的应力作为该钢材的屈服强度，称为条件屈服强度。
首先解释一下材料受力变形。
材料的变形分为弹性变形（外力撤销后可以恢复原来形状）和塑性变形（外力撤销后不能恢复原来形状，形状发生变化，伸长或缩短）。
建筑钢材以屈服强度作为设计应力的依据。
屈服极限，常用符号σs，是材料屈服的临界应力值。
（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，与应力-应变的直线关系的极限偏差达到规定值（通常为材料发生0.2%延伸率）时的应力。
通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。
混凝土钢管桩强度计算公式混凝土钢管桩是一种常用的地基基础工程材料，它具有承载能力强、施工方便、耐久性好等优点，因此在土木工程中得到了广泛的应用。
在实际工程中，对混凝土钢管桩的强度进行准确的计算是非常重要的，可以保证工程的安全性和稳定性。
本文将介绍混凝土钢管桩强度计算的相关知识，并给出相应的计算公式。
一、混凝土钢管桩的强度计算。
混凝土钢管桩的强度计算主要包括桩体的抗压强度和抗弯强度两个方面。
桩体的抗压强度是指桩体在受到垂直荷载作用时所能承受的最大压应力，而桩体的抗弯强度则是指桩体在受到横向荷载作用时所能承受的最大弯矩。
下面将分别介绍这两个方面的强度计算方法。
1. 混凝土钢管桩的抗压强度计算。
混凝土钢管桩的抗压强度计算是根据桩体的截面尺寸和混凝土的强度参数来进行的。
一般来说，混凝土的抗压强度可以通过实验室试验或者经验公式来确定。
在计算过程中，需要考虑桩体的受压区域和受拉区域的尺寸和混凝土的强度参数，然后根据混凝土的受压破坏准则来确定桩体的抗压强度。
混凝土钢管桩的抗压强度计算公式如下：\[f_c = \frac{N}{A}\]其中，\(f_c\)为混凝土的抗压强度，\(N\)为桩体所受的垂直荷载，\(A\)为桩体的截面积。
在实际工程中，可以根据具体的桩体形状和混凝土的强度参数来确定桩体的抗压强度。
2. 混凝土钢管桩的抗弯强度计算。
混凝土钢管桩的抗弯强度计算是根据桩体的截面形状和受力状态来进行的。
一般来说，桩体在受到横向荷载作用时会产生弯曲变形，因此需要考虑桩体的受压区域和受拉区域的尺寸和混凝土的强度参数，然后根据混凝土的受拉破坏准则来确定桩体的抗弯强度。
混凝土钢管桩的抗弯强度计算公式如下：\[M = \frac{f_y}{\gamma_m} \times W\]其中，\(M\)为桩体的抗弯强度，\(f_y\)为钢管的屈服强度，\(\gamma_m\)为安全系数，\(W\)为桩体的截面模量。
在实际工程中，可以根据具体的桩体形状和材料参数来确定桩体的抗弯强度。
无缝钢管的抗弯强度计算无缝钢管作为一种重要的工业材料，广泛应用于建筑、石油、化工、能源、交通等领域。
在实际工程中，了解无缝钢管的抗弯强度非常重要，因为它直接关系到无缝钢管在承受外力时的稳定性和安全性。
抗弯强度是指无缝钢管在受到弯曲力作用时可以承受的最大应力。
为了计算无缝钢管的抗弯强度，我们需要考虑以下几个因素：首先是无缝钢管的材质。
不同材质的无缝钢管具有不同的抗弯性能。
一般来说，高强度钢材可以承受更大的弯曲力，而低强度钢材的抗弯强度较低。
因此，在计算抗弯强度时，需要根据材质的特点选择适当的计算方法。
其次是无缝钢管的几何形状和尺寸。
无缝钢管的直径、壁厚、长度等参数都会影响其抗弯强度。
通常情况下，直径较大、壁厚较厚的无缝钢管能够承受更大的弯曲力。
同时，无缝钢管的长度也会对其抗弯强度产生影响，较长的无缝钢管通常比较短的无缝钢管具有更低的抗弯强度。
最后是受力方式。
无缝钢管在实际工程中会受到各种受力方式，包括弯曲、剪切、压力等。
在计算抗弯强度时，需要根据受力方式选择相应的理论模型和计算公式。
一般情况下，无缝钢管在抗弯强度计算中可使用Euler-Bernoulli梁弯曲理论。
根据以上几个因素，可以使用以下步骤计算无缝钢管的抗弯强度：1. 确定无缝钢管的材质和几何形状参数，包括直径、壁厚和长度。
2. 根据无缝钢管的材质选择适当的计算方法。
常用的计算方法包括弯曲应力公式和弯曲应变公式。
3. 根据无缝钢管所受到的受力方式选择相应的理论模型和计算公式。
对于无缝钢管的弯曲情况，可采用Euler-Bernoulli梁弯曲理论。
4. 进行计算，得出无缝钢管的抗弯强度值。
根据计算结果，可以判断无缝钢管是否符合实际工程需求，并采取相应的措施保证其安全性和稳定性。
综上所述，了解无缝钢管的抗弯强度是非常重要的，它直接关系到工程结构的安全性和稳定性。
通过选择适当的计算方法和理论模型，我们可以准确计算无缝钢管的抗弯强度，为实际工程提供指导和保证。
钢管抗剪计算公式
抗剪强度又称剪切强度，是材料剪断时产生的极限强度，反映材料抵抗剪切滑动的能力，在数值上等于剪切面上的切向应力值，即剪切面上形成的剪切力与破坏面积之比。
抗剪强度是指外力与材料轴线垂直，并对材料呈剪切作用时的强度极限；或指抵抗剪切破坏的最大能力。
算剪切力要先计算剪切应力τ(就是单位面积上的剪切力
τ = dF/dS),然后再看你要研究的部位的位置,再积分算剪切力。
然后在需要计算剪切应力的部位计算受力面积（垂直于剪切力方向），然后用剪切力除以受力面积。
钢管抗剪强度计算公式：应力×截面面积=3.14×(D/2)²×f 水平支撑钢管最大剪应力按以下公式计算: 公式:τ =
×V/[π×r2-π×(r-d)2] ≤ fv r --水平支撑钢管截面半径 t --水平支撑钢管截面壁厚。
压力管道的强度计算压力管道的强度计算1．承受内压管子的强度分析按照应力分类，管道承受压力载荷产生的应力，属于一次薄膜应力。
该应力超过某一限度，将使管道整体变形直至破坏。
承受内压的管子，管壁上任一点的应力状态可以用3个互相垂直的主应力来表示，它们是：沿管壁圆周切线方向的环向应力σ，平行于管道轴线方向的轴向应力σz，沿θ管壁直径方向的径向应力σr，如图2．1，设P为管内介质压力，D n为管子内径，S为管子壁厚。
则3个主应力的平均应力表达式为管壁上的3个主应力服从下列关系式：σθ＞σz＞σr根据最大剪应力强度理论，材料的破坏由最大剪应力引起，当量应力为最大主应力与最小主应力之差，故强度条件为σe=σθ-σr≤[σ]将管壁的应力表达式代入上式，可得理论壁厚公式图2．1 承受内压管壁的应力状态工程上，管子尺寸多由外径D w表示，因此又得昂一个理论壁厚公式2．管子壁厚计算承受内压管子理论壁厚公式，按管子外径确定时为按管子内径确定时为式中：S l——管子理论壁厚，mm；P——管子的设计压力，MPa；D w——管子外径，mm；D n——管子内径，mm；φ——焊缝系数；[σ]t——管子材料在设计温度下的基本许用应力，MPa。
管子理论壁厚，仅是按照强度条件确定的承受内压所需的最小管子壁厚。
它只考虑了内压这个基本载荷，而没有考虑管子由于制造工艺等方面造成其强度削弱的因素，因此它只反映管道正常部位强度没有削弱时的情况。
作为工程上使用的管道壁厚计算公式，还需考虑强度削弱因素。
因此，工程上采用的管子壁厚计算公式为S j=S l+C (2-3)式中：S j——管子计算壁厚，mm；C——管子壁厚附加值，mm。
(1)焊缝系数(φ)焊缝系数φ，是考虑了确定基本许用应力安全系数时未能考虑到的因素。
焊缝系数与管子的结构、焊接工艺、焊缝的检验方法等有关。
根据我国管子制造的现实情况，焊缝系数按下列规定选取：[1]对无缝钢管，φ=1．0；对单面焊接的螺旋线钢管，φ=0．6；对于纵缝焊接钢管，参照《钢制压力容器》的有关标准选取：①双面焊的全焊透对接焊缝：100％无损检测φ=1．0；局部无损检测φ=0．S5。
