接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表）进行测量。

ZC—8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

ZC—8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。

一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω；b。

安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地,接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。

二、接地电阻测试仪ZC—8型接地电阻测试仪适用于测量各种电力系统,电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。

附件有辅助探棒导线等,装于附件袋内。

其工作原理采用基准电压比较式。

三、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1。

1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

接地电阻测试仪的原理是怎样的
1.电流注入原理
接地电阻测试仪首先通过内部电源产生一个稳定的电流信号，通常为
正弦波信号。

这个电流信号会被注入到接地系统中，产生一个由土壤导体、金属构件和电极组成的回路。

根据欧姆定律，当通过一个电阻时，电流与
电压成正比，因此，电流值可以被测量和记录下来。

2.电压测量原理
接地电阻测试仪会在接地系统上注入一个电流信号，然后测量回路上
的电压。

这个电压通常由测试仪内部的感应电压探头来测量。

感应电压探
头相当于一个高阻抗电压表，它通过感应作用测量接地系统上的电压，而
无需直接接触。

3.计算电阻值的原理
接地电阻计算公式为R=V/I，其中，R为接地电阻值，V为测量得到
的电压值，I为测量得到的电流值。

接地电阻测试仪会测量和记录电流和
电压值，然后根据这个公式计算得到接地电阻的值。

接地电阻测试仪的原理是基于电流和电压之间的关系，通过测量和计
算来确定接地系统的电阻值。

这种测试仪器可以在不同类型的接地系统中
使用，包括工业设备、建筑物和电力系统。

它可以帮助用户确定接地系统
的质量，确保系统的安全性和可靠性。

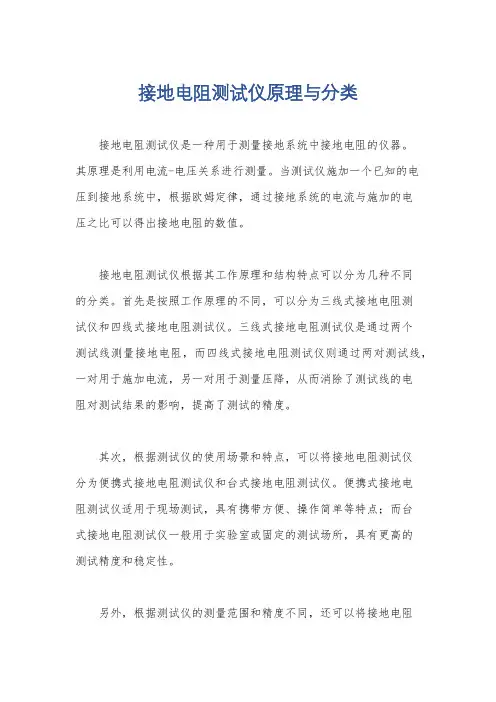

接地电阻测试仪原理与分类
接地电阻测试仪是一种用于测量接地系统中接地电阻的仪器。

其原理是利用电流-电压关系进行测量。

当测试仪施加一个已知的电
压到接地系统中，根据欧姆定律，通过接地系统的电流与施加的电
压之比可以得出接地电阻的数值。

接地电阻测试仪根据其工作原理和结构特点可以分为几种不同
的分类。

首先是按照工作原理的不同，可以分为三线式接地电阻测
试仪和四线式接地电阻测试仪。

三线式接地电阻测试仪是通过两个
测试线测量接地电阻，而四线式接地电阻测试仪则通过两对测试线，一对用于施加电流，另一对用于测量压降，从而消除了测试线的电
阻对测试结果的影响，提高了测试的精度。

其次，根据测试仪的使用场景和特点，可以将接地电阻测试仪
分为便携式接地电阻测试仪和台式接地电阻测试仪。

便携式接地电
阻测试仪适用于现场测试，具有携带方便、操作简单等特点；而台
式接地电阻测试仪一般用于实验室或固定的测试场所，具有更高的
测试精度和稳定性。

另外，根据测试仪的测量范围和精度不同，还可以将接地电阻
测试仪分为不同的型号和规格，例如某些测试仪器可以测量较小的接地电阻，而另一些则适用于大型接地系统的测试。

总的来说，接地电阻测试仪根据其原理和特点可以分为不同的类型，每种类型都有其适用的场景和特点，用户在选择测试仪时需要根据实际需求进行选择。

接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。

正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。

一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。

（2）接线准备：将仪器红黑测量笔与接线柱连接。

（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。

（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。

2.开机检查：（1）启动仪器：将电源开关拨到ON位置。

（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。

（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。

3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。

（2）选择仪器的自动测量模式或者手动测量模式。

4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。

（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。

（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。

5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。

（2）根据仪器说明书中给出的操作步骤进行校准。

二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。

如有高压设备，需关闭并确保降压完全。

（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。

2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。

（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。

3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。

接地电阻测试仪原理介绍接地电阻测试仪是一种用于测量电气设备的接地电阻的仪器。

它可以帮助电气工程师评估电气设备的接地系统的质量和安全性。

本文将介绍接地电阻测试仪的原理及其工作原理。

原理接地电阻测试仪的原理基于欧姆定律和电位差测量原理。

接地电阻是指通过某个物体或电气设备的接地系统的电阻。

在正常工作环境中，接地系统的电阻应该保持在一个安全范围内。

接地电阻测试仪通过向接地系统施加一定的电流，并测量产生的电位差来计算接地电阻。

工作原理接地电阻测试仪通常采用四线法测量电阻。

四线法可以消除测量线的电阻对测试结果的影响。

接地电阻测试仪的工作原理如下：1.将测试仪的电流端子连接到待测试设备的接地系统上。

2.测量仪器的电流端子施加一定的电流，一般为10A。

3.将测试仪的电压端子连接到接地系统上，以测量产生的电位差。

4.通过测量电位差和电流，使用欧姆定律计算出接地电阻。

5.将测试结果显示在仪器的显示屏上。

仪器特点接地电阻测试仪具有以下特点：1.高精度：接地电阻测试仪提供高精度的测量结果，通常精度可达到1%。

2.自动测量：仪器能够自动进行测量，减少了人工操作的误差。

3.数据存储：接地电阻测试仪通常具有数据存储功能，可以保存多次测量结果，并可以通过USB或蓝牙传输数据到计算机进行分析。

4.大屏幕显示：仪器通常配备有大屏幕显示器，方便用户观察测量结果。

5.轻便可携带：接地电阻测试仪通常设计为轻便便携型，方便用户在现场进行测试。

应用领域接地电阻测试仪广泛应用于以下领域：1.电力行业：用于对发电、输电和配电系统的接地系统进行测试，确保系统的安全性和可靠性。

2.工业领域：用于对工厂、车间的电气设备的接地系统进行测试，保障生产设备的安全运行。

3.建筑行业：用于对建筑物的接地系统进行测试，确保住宅和商业建筑的电气安全。

4.电子行业：用于对电子设备和电路板的接地系统进行测试，确保电子设备的正常运行。

总结接地电阻测试仪通过施加电流并测量产生的电位差来计算接地电阻，具有高精度、自动测量、数据存储等特点。

接地电阻测试仪的使用接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器。

接地电阻是指电气设备或系统与地之间的电阻，它是确保电气设备和系统正常工作的重要参数之一、接地电阻测试仪的使用方法相对简单，但在操作过程中需要注意一些事项。

本文将介绍接地电阻测试仪的使用步骤和注意事项。

一、使用步骤1.准备工作首先要确定接地电阻测试仪的型号和功能，根据需要选择合适的测试范围和测试参数。

然后，将测试仪与电源连接，并检查测试仪的电源是否正常。

2.连接测量线3.测试接地电阻打开接地电阻测试仪的电源开关，并设置测试仪的测试参数和通道。

通常，接地电阻测试仪有两种测试方法：四线法和三线法。

四线法测试更精确，但需要使用四根测试线；三线法测试相对简单，但会受到线路电阻的影响。

4.读取测试结果5.分析和记录测试结果测试完成后，根据测试结果对设备或系统的接地电阻进行分析。

如果测试结果超过规定的标准范围，说明设备或系统的接地电阻存在问题，需要进行维修或改进。

二、注意事项1.注意安全在进行接地电阻测试时，必须注意安全，确保测试仪器与电源或接地线相连。

避免触摸带电部位，以免发生触电事故。

2.测试环境3.测试条件测试仪器的使用条件应符合要求，测试仪器在正常工作范围内工作，温度、湿度等条件符合常规要求。

4.测试频率5.测量精度总结：接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器，其使用方法相对简单。

在使用过程中，需要注意安全、测试环境、测试条件、测试频率和测量精度等方面的问题。

只有合理正确地使用接地电阻测试仪，才能保证测试结果的准确性，并及时发现和处理设备或系统的接地问题。

接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。

c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。

2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。

b.确保线缆连接牢固，避免松脱。

c.测量前，请确保测试仪的开关处于关闭状态。

3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。

b.打开测试仪的电源开关，并确保测试仪正常启动。

c.等待数秒钟，直到测试仪显示稳定的数值。

d.记录测试仪显示的数值，并与接地系统标准值进行比较。

4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。

b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。

c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。

5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。

b.避免测试时使用太长的线缆，以免影响测试结果。

c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。

d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。

通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。

在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。

如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。

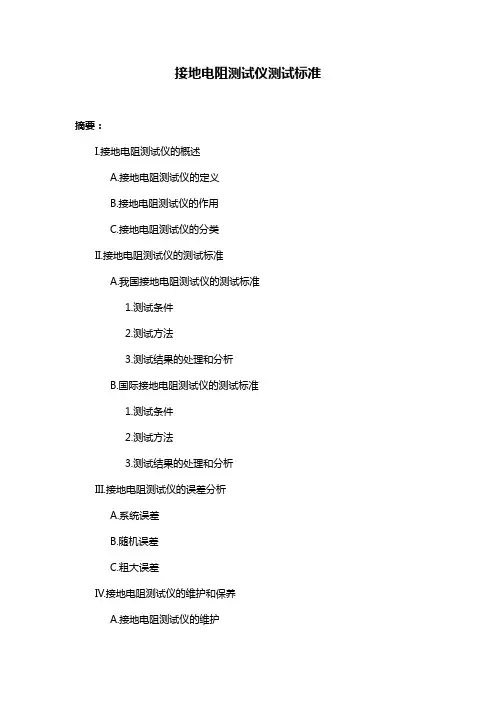

接地电阻测试仪测试标准摘要：I.接地电阻测试仪的概述A.接地电阻测试仪的定义B.接地电阻测试仪的作用C.接地电阻测试仪的分类II.接地电阻测试仪的测试标准A.我国接地电阻测试仪的测试标准1.测试条件2.测试方法3.测试结果的处理和分析B.国际接地电阻测试仪的测试标准1.测试条件2.测试方法3.测试结果的处理和分析III.接地电阻测试仪的误差分析A.系统误差B.随机误差C.粗大误差IV.接地电阻测试仪的维护和保养A.接地电阻测试仪的维护B.接地电阻测试仪的保养C.接地电阻测试仪的注意事项正文：接地电阻测试仪是一种用于测量接地电阻的仪器，它在电力系统、通信系统、铁路系统等领域都有广泛的应用。

接地电阻测试仪的主要作用是检测接地系统的接地电阻值，以确保接地系统的安全可靠。

根据测试原理和功能的不同，接地电阻测试仪可以分为电动型、电磁型、电感型等不同类型。

在我国，接地电阻测试仪的测试标准主要由国家电网公司制定，包括测试条件、测试方法、测试结果的处理和分析等内容。

具体来说，测试条件主要包括环境温度、相对湿度等；测试方法主要包括电流法、电压法等；测试结果的处理和分析主要包括计算接地电阻值、分析误差等。

国际上，接地电阻测试仪的测试标准主要由国际电工委员会制定，也包括测试条件、测试方法、测试结果的处理和分析等内容。

不同的是，我国的测试标准更具体，更符合我国的实际情况。

接地电阻测试仪的误差主要包括系统误差、随机误差和粗大误差。

其中，系统误差主要是由于测试仪器的精度、测试方法的精度等因素引起的；随机误差主要是由于测试环境的不稳定性、测试人员的不熟练等因素引起的；粗大误差主要是由于测试仪器的故障、测试方法的选择不当等因素引起的。

为了保证接地电阻测试仪的准确性和可靠性，需要定期进行维护和保养。

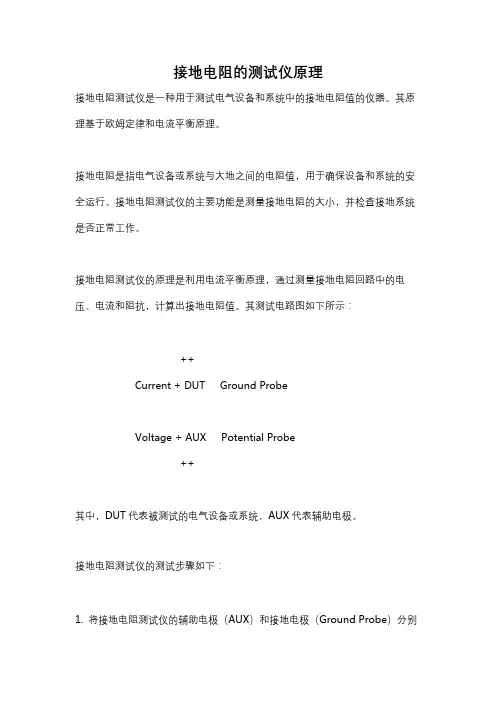

接地电阻的测试仪原理接地电阻测试仪是一种用于测试电气设备和系统中的接地电阻值的仪器。

其原理基于欧姆定律和电流平衡原理。

接地电阻是指电气设备或系统与大地之间的电阻值，用于确保设备和系统的安全运行。

接地电阻测试仪的主要功能是测量接地电阻的大小，并检查接地系统是否正常工作。

接地电阻测试仪的原理是利用电流平衡原理，通过测量接地电阻回路中的电压、电流和阻抗，计算出接地电阻值。

其测试电路图如下所示：++Current + DUT Ground ProbeVoltage + AUX Potential Probe++其中，DUT代表被测试的电气设备或系统，AUX代表辅助电极。

接地电阻测试仪的测试步骤如下：1. 将接地电阻测试仪的辅助电极（AUX）和接地电极（Ground Probe）分别连接到被测试设备或系统的接地点和大地上。

2. 产生一定的测试电流，通过辅助电极（AUX）通过被测试设备或系统的接地电阻回路。

3. 测量被测试设备或系统接地点和大地之间的电压差，即辅助电极（AUX）和接地电极（Ground Probe）之间的电压。

4. 根据欧姆定律，计算出被测试设备或系统的接地电阻值。

在测试过程中，接地电阻测试仪通常会采用多个测试点的平均值来增加测试准确性，并进行多次测试以提高重复性。

接地电阻测试仪的精度和准确性取决于多个因素，包括测试电流的大小、测试电压的稳定性、输入电源的稳定性以及测试电极与被测试设备或系统的连接方式等。

此外，为了减小外界干扰，接地电阻测试仪通常还采用了屏蔽和滤波等技术。

屏蔽技术可以降低测试电路对外界干扰的敏感度，而滤波技术可以去除测试信号中的高频噪声。

总结而言，接地电阻测试仪的工作原理是通过测量电流和电压，利用欧姆定律计算出接地电阻值。

通过采用多个测试点的平均值和增加测试次数，可以提高测试准确性。

通过采用屏蔽和滤波技术，可以减小外界干扰，从而更加可靠地测量接地电阻值。

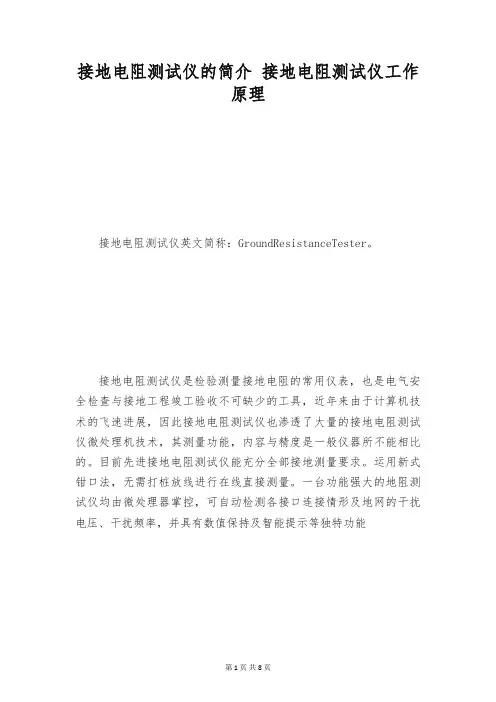

接地电阻测试仪的简介接地电阻测试仪工作原理接地电阻测试仪英文简称：GroundResistanceTester。

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，近年来由于计算机技术的飞速进展，因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。

目前先进接地电阻测试仪能充分全部接地测量要求。

运用新式钳口法，无需打桩放线进行在线直接测量。

一台功能强大的地阻测试仪均由微处理器掌控，可自动检测各接口连接情形及地网的干扰电压、干扰频率，并具有数值保持及智能提示等独特功能钳形接地电阻仪是传统接地电阻测量技术的重点突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。

钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅佑襄助电极，安全快速、使用简便。

钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，由于钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

钳形接地电阻仪有长钳口及圆钳口之分。

长钳口特别适合于扁钢接地的场合。

接地电阻测试仪的测量步骤接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，接受先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。

适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，进年来由于计算机技术的飞速进展，因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。

目前先进地电阻测试仪能充分全部接地测量要求。

运用新式钳口法，无需打装桩放线进行在线直接测量。
