数字接地电阻测试仪一、产品介绍1、仪器工作原理FS2670数字接地电阻测试仪摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测试仪。
工作原理:由机内DC/AC变换器将直流变换为交流的低频恒流,经过辅助接地极C和被试物E组成回路,被试物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。
借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω。
2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测试各种装置的接地电阻以及测量低电阻导体的电阻值;本仪表还可测量土壤电阻率及地电压。
3、仪表特点结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。
内部采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
允许辅助接地电阻在0~2KΩ,(Rc)0~40Ω(Rp)之间变化,不至于影响测量结果。
本仪表不需人工调节平衡,3位半LCD显示,除测地电阻外,还可以测低电阻导体的电阻、土壤电阻率以及交流地电压。
如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯。
二、技术指标1、使用条件环境温度:0℃~45℃相对湿度:≤85%RH2、测量范围及恒流值(有效值)电阻:0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA)电压:AC 0~20V3、测量精度及分辨率精度:0~0.2Ω≤±3%±1d0.2~200Ω≤±1.5%±1d1~20V≤±3%±1d分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差允许辅助接地电阻Rc(C1与C2之间)<1.8KΩ(P1与P2之间)<40KΩ误差≤±5%Rp允许地电压≤5V(工频有效值)误差≤±5%5、电源及功耗最大功率损耗≤2W电源:6.8~9V(6节5#镍镉可充电电池),外接220V交流电源进行充电。
数字式接地电阻测试仪技术参数数字式接地电阻测试仪是一种广泛应用于电力、电力建设、电力检修以及矿山等行业的电气测试仪器,主要用于测量接地电极或接地网的接地电阻值。
本文将从以下几个方面介绍数字式接地电阻测试仪的技术参数:测量范围数字式接地电阻测试仪测量范围通常为0.01Ω至2000Ω,不同型号的测试仪范围可能有所不同。
在实际使用过程中,应根据需要选择合适的测量范围进行测试。
精度数字式接地电阻测试仪精度一般为±(2%+2dgt),其中dgt为最低数字的位数,例如3 1/2位(1999),4位(9999)。
这意味着,在测量范围内,测得的接地电阻值与真实值相差不超过2%加最低位数的数值。
使用时应注意精度的问题,尽可能采用高精度的测试仪。
分辨率数字式接地电阻测试仪分辨率一般为0.001Ω,这是指可以显示的最小测量单位。
分辨率越小,测量数值越精确。
电源和电池寿命数字式接地电阻测试仪的电源一般为干电池或可充电电池,不同型号的测试仪电源类型可能有所不同。
测试仪耗电量较大,在实际使用中需要注意电池寿命问题,及时更换电池以保证测试精度。
显示数字式接地电阻测试仪显示屏通常为液晶屏或LED屏幕,可以显示测试结果、电池电量、测量范围和单位等信息。
有些型号还可以进行数据记录和保存。
报警功能部分型号的数字式接地电阻测试仪具有报警功能,可以根据设定的阈值在测试结果超过或低于设定值时发出声音或闪光灯等报警信号,提醒用户进行处理。
外形尺寸及重量数字式接地电阻测试仪的外形尺寸和重量根据不同型号有所区别,大多数测试仪手持式设计,便于携带,适用于现场测试和移动测试等场景。
总结综合以上技术参数,购买数字式接地电阻测试仪时需要根据实际情况进行参数选择。
性能稳定、精度高、分辨率细的测试仪器可以提高测试效率和测试精度。
在使用测试仪时应当注意相关操作规范和维护保养,以确保测试结果的正确性。

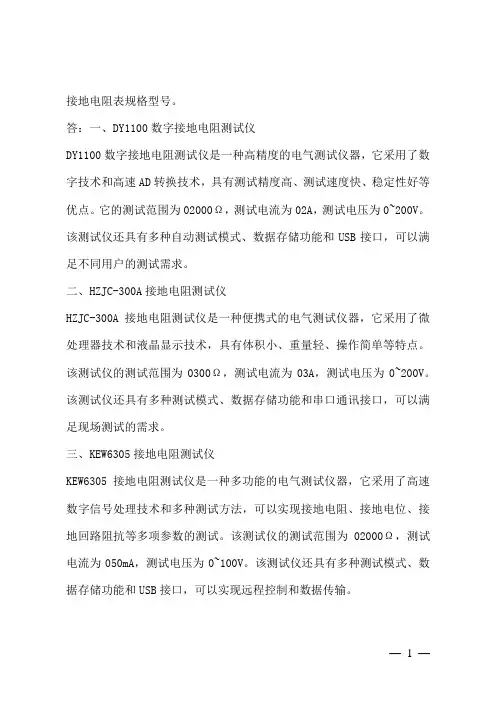

接地电阻表规格型号。
答:一、DY1100数字接地电阻测试仪
DY1100数字接地电阻测试仪是一种高精度的电气测试仪器,它采用了数字技术和高速AD转换技术,具有测试精度高、测试速度快、稳定性好等优点。
它的测试范围为02000Ω,测试电流为02A,测试电压为0~200V。
该测试仪还具有多种自动测试模式、数据存储功能和USB接口,可以满足不同用户的测试需求。
二、HZJC-300A接地电阻测试仪
HZJC-300A接地电阻测试仪是一种便携式的电气测试仪器,它采用了微处理器技术和液晶显示技术,具有体积小、重量轻、操作简单等特点。
该测试仪的测试范围为0300Ω,测试电流为03A,测试电压为0~200V。
该测试仪还具有多种测试模式、数据存储功能和串口通讯接口,可以满足现场测试的需求。
三、KEW6305接地电阻测试仪
KEW6305接地电阻测试仪是一种多功能的电气测试仪器,它采用了高速数字信号处理技术和多种测试方法,可以实现接地电阻、接地电位、接地回路阻抗等多项参数的测试。
该测试仪的测试范围为02000Ω,测试电流为050mA,测试电压为0~100V。
该测试仪还具有多种测试模式、数据存储功能和USB接口,可以实现远程控制和数据传输。
— 1—。
Medidor de resistencia de tierra digital o telurómetro a 3hilos con categoría de empleo CATIII 1000V.Destinado a mediciones de resistencia a tierra,tensión AC/DC,resistividad del terreno y continuidad.Dispone de pantalla retroiluminada asícomo de otras funciones.Es de gran aplicación en industrias,sistemas de tracción eléctrica,redes de telecomunicaciones…✓Medidor de alta precisión y fiabilidad✓Medición de resistencia de tierra con picas hasta 2000Ω✓Medición del voltaje de tierra✓Medición de tensión AC/DC y resistencia✓Gran pantalla de visualización digital personalizada ✓Botón de puesta a cero ✓Bloqueo automático ✓IP40EMC & LVD ✓EN-61010-1✓EN-61010-031✓EN-61010-2-030✓EN-61010-2-033✓EN-61326-1✓EN-61326-2-1CARACTERÍSTICASINCLUIDO CERTIFICADO DECALIBRACIÓNDE FÁBRICA TRAZABLEEC002078EG000044Rango de resistencia a tierra20, 200, 2000ΩPantallaLCD grande con imagen doble Rango de función multímetro 200k Ω, 750VAC, 1000VDC Indice de muestreo 2,5 veces por segundo Ajuste ceroAjuste automáticoIndicador sobre el límite Se muestra en pantalla el número 1 del dígito más elevadoIndicación de batería baja La se muestra en pantalla cuando la tensión de la batería cae por debajo de la tensión operativaApagadoautomático de corrientePara conservar la vida útil de la batería, el medidor se apagará automáticamente 15 minutos después de no estar en usoTemperatura operativa 0 °C a 40 °C (32 °F a 104 °F) y humedad por debajo del 70% de HR Temperatura de almacenamiento -10 °C a 60 °C (14 °F a 140 °F) y humedad por debajo del 70% de HR Alimentación Batería de 6x1.5V tamaño "AA" o equivalente (DC9V)Dimensiones 200(L) x 92(An) x 50(Al) mmPeso Aproximadamente 700g incluyendo la bateríaAccesorios4 kits de prueba, picas metálicas necesarias para la medición, 6pcs de batería, estuche de transporte,manual.Rango Resolución Precisión a toda escala 20Ω0.01Ω±2%±10d 200Ω0.1Ω±2%±3%2000Ω1Ω±2%±3dRango Resolución Precisión a toda escala 200V0.1V±3%±3dResistencia de tierraVoltaje de tierraESPECIFICACIONES GENERALESESPECIFICACIONES ELÉCTRICAS1-Pantalla digital2-Botón de sostener lectura 3-ADJ (CERO)4-Botón de retro-iluminación 5-Botón de prueba5-Interruptor de función giratorio 6-Conector V ΩC 7-Conector J8-Conector COM E 9-Soporte para cinta 10-Cubierta de bateríaTemper Energy International, S.L.Polígono Industrial, Nave 18, E-33199 Granda Siero, Asturias, Spain***************************************CONTROLESRango Resolución Precisión a toda escala Protección por sobrecarga 200kΩ0.1kΩ±1%±2d250VrmsRangoResoluciónPrecisiónImpedancia de entradaProtección porsobrecarga1000V 1V ±8%±3d 10M Ω1000VrmsResistenciaTensión DCRango Resolución Precisión Impedancia de entrada Protección porsobrecarga 750V1V±1.2%±10d10M Ω750VrmsTensión AC (40Hz-400Hz)。
电子式数字接地电阻仪使用方法_图解接地电阻仪数字接地电阻使用方法电子式接地电阻图解接地电阻仪介绍接地电阻测试仪分为地桩法和钳形法地阻仪,是日常维护的基本设备,采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,抗干扰能力强,DC/AC变换技术,主要是测量小型接地系统的接地电阻,也可以用于测量低电阻导体电阻、土壤电阻率以及交流地电压。
数字接地电阻使用方法(一)接地电阻测量沿被测接地极E(C2、P2)和电位探针P1及电流探针C1,依直线彼此相距20米,使电位探针处于E、C中间位置,按要求将探针插入大地。
用专用导线将地阻仪端子E(C2、P2)、P1、C1与探针所在位置对应联接。
开启地阻仪电源开关“ON”,选择合适挡位轻按一下键该档指标灯亮,表头LCD 显示的数值即为被测得的地电阻。
(二)土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针,并使各探针间距相等,各间距的距离为L,要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R,则土壤电阻率按下式计算:0719EФ=2πRL其中:Ф—土壤电阻率(Ω·cm)L—探针与探针之间的距离(cm)R—地阻仪的读数(Ω)用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
测地电阻、土壤电阻率所用的探针一般用直径为25mm,长0.5~1m的铝合金管或圆钢。
(三)导体电阻测量导体电阻测量时,将C2P2接到导体一端,C1P1接到导体另外一端,选择合适的电阻档位之后测试,测试结果在可视面板直读,注意将导体两端连接线或者负载脱开后再测量,否则对测量数据有影响。
0720B电子式接地电阻图解屏幕上部份是3(1/2)位LCD显示和档位量程选择按键,底部是连接导线和输入电源,左侧标明注意事项和接线方式,外壳是全铝合金,提高抗干扰能力。

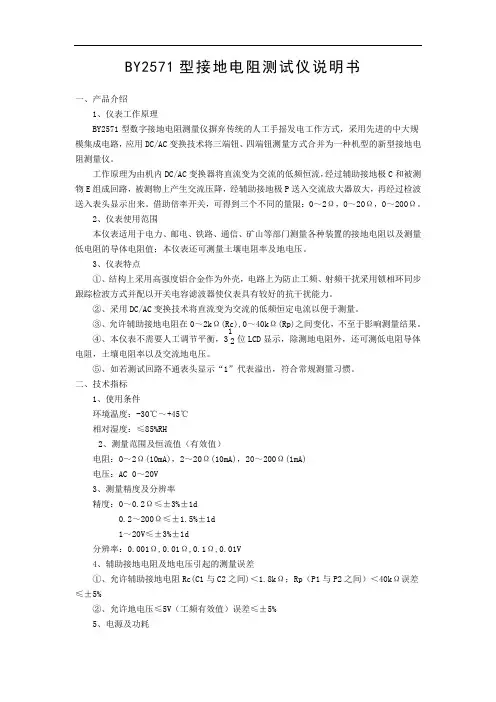

BY2571型接地电阻测试仪说明书一、产品介绍1、仪表工作原理BY2571型数字接地电阻测量仪摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC 变换器将直流变为交流的低频恒流,经过辅助接地极C 和被测物E 组成回路,被测物上产生交流压降,经辅助接地极P 送入交流放大器放大,再经过检波送入表头显示出来。
借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω。
2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本仪表还可测量土壤电阻率及地电压。
3、仪表特点①、结构上采用高强度铝合金作为外壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表具有较好的抗干扰能力。
②、采用DC/AC 变换技术将直流变为交流的低频恒定电流以便于测量。
③、允许辅助接地电阻在0~2k Ω(Rc),0~40k Ω(Rp)之间变化,不至于影响测量结果。
④、本仪表不需要人工调节平衡,312位LCD 显示,除测地电阻外,还可测低电阻导体电阻,土壤电阻率以及交流地电压。
⑤、如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯。
二、技术指标1、使用条件环境温度:-30℃~+45℃ 相对湿度:≤85%RH2、测量范围及恒流值(有效值) 电阻:0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA) 电压:AC 0~20V3、测量精度及分辨率 精度:0~0.2Ω≤±3%±1d0.2~200Ω≤±1.5%±1d 1~20V ≤±3%±1d分辨率:0.001Ω,0.01Ω,0.1Ω,0.01V 4、辅助接地电阻及地电压引起的测量误差①、允许辅助接地电阻Rc(C1与C2之间)<1.8k Ω;Rp (P1与P2之间)<40k Ω误差≤±5%②、允许地电压≤5V (工频有效值)误差≤±5% 5、电源及功耗最大功率损耗≤2W电源:6.8V ~9V (6节5#镉镍可充电电池),外接220V 交流电源进行充电。
目录安全须知 (2)一.简介 (3)二.技术规格 (4)三.结构 (6)四.LCD显示器 (7)五.测量原理 (8)六.操作 (9)1.基本操作 (9)2.测试 (10)七.电池管理 (14)八.装箱单 (14)1安全须知●本仪表根据IEC61010安全规格进行设计、生产、检验。
●任何情况下,使用本仪表应特别注意安全。
●本仪表的USB接口与内部电路为非隔离接口,严禁在测试电压的时候连接电脑,否则会烧坏仪表或引起触电事故。
必须先将测试线拔出仪表后才能连接USB数据线到电脑读取数据。
说明书中的在线监测不适用于监测电压。
●注意本仪表机身的标贴文字及符号,所规定的测量范围及使用环境。
●使用前应确认仪表及附件完好,仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
测量过程中,严禁接触裸露导体及正在测量的回路。
●测量前请先确认FUNCTION功能旋钮已设定在适当的量程范围内。
●确认导线的连接插头已紧密地插入仪表接口内。
●请勿在测试端与接口之间施加超过600V的交流电压或直流电压,否则可能损坏仪表。
●请勿在易燃性场所测量,火花可能引起爆炸。
●仪表在使用中,机壳或测试线发生断裂而造成金属外露时,请停止使用。
●请勿将仪器长时间放置在高温潮湿、日光直射的环境下。
●若仪器受潮,请将仪器干燥处理后再进行存放保管。
●更换电池时请确认测试线已移离仪表,FUNCTION旋钮处于“OFF”位置。
●仪表显示电池电压低符号,应及时给电池充电。
●长时间不用本仪表,请每隔3个月给电池充电。
●使用、拆卸、校准、维修本仪表,必须由有授权资格的人员操作。
●由于本仪表原因,继续使用会带来危险时,应立即停止使用,并马上封存,由有授权资格的机构处理。
●使用者须注意仪表及手册中的安全警告标志,严格依照本手册内容进行安全操作。
一.简介数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的,短路测试电流达10mA、3线法或简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术、采用数字滤波算法,自动识别干扰并选择测量频率,使干扰的影响最小化,提供更加准确的接地电阻值。
接地电阻测试仪使用方法——泰克曼TM4105A 数字接地电阻测试仪为例(其它型号的使用方法详见随机附带的使用说明书) 电气设备的接地电阻是保证人身安全及电气设备正常工作的重要部分。
近年来由于电气试验设备的接地问题引起的设备事故时有发生,应引起注意。
测量各种接地装置的接地电阻值、对地电压值和土壤电阻率,是自动化设备、医疗设备、通讯设备和电力系统等最常用的测试设备之一。
一、 产品规格:2、响应时间:测量接地电阻:大约5秒测量接地电压:大约2秒3、耐压:(电线对外壳)1500VAC,1分钟无跳火4、过载保护:地电阻档:200VAC (10秒)地电压档:300VAC (30秒)5、10分钟无操作自动关机6、接地电阻测量时间设定范围:10秒钟—10分钟7、供电电源:9V DC R6P (SUM-3)X6,6节1.5V的五号电池8、工作环境:温度:0~40℃相对湿度:≤85%RH(无雾)9、储存条件:温度:-20~60℃相对湿度:≤75%RH(无雾)二、危险提示、警告和注意:危险提示:1)不要在有易燃气体的环境下测试,使用本仪器的过程中可能会产生火花,若在有易燃气体的环境下测试可能会导致爆炸;2)当本仪器或使用者的手湿的时候请一定不要去连接测试棒;3)刚测试完后不要用手触摸本机测试线裸露部分,此时电路被存储了的电荷可能引起电击;待松开测试键,仪器自动释放测试产生的高压,高压指示灯灭,高压警报“滴、滴”声消失,待LCD屏幕显示“0V”时方可拆除测试线;4)本仪器进行地电阻功能测试时,在接线端E-C之间会产生最高约50V 的电压,可以造成对人的电击;5)当测地电阻时,不要施加电压给本机接线端子,已经连接的接地线需要断开;6)当进行地电压测试时,不要向测试端施加超过220V的电压,以免造成本机损坏。
必要时可将相关电气设备断电使地电压下降后再进行测量;7)不要施加超过本仪器的容许界限或测试范围的电量供应;8)当您正在测试时请不要打开电池盖。
接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明:
1.准备工作
b.确保测试仪的电源和电池已经充足,并连接到电源插座。
c.对于便携式测试仪,确认测试仪的电池电量,如低于标准值,请及时更换电池。
2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。
b.确保线缆连接牢固,避免松脱。
c.测量前,请确保测试仪的开关处于关闭状态。
3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。
b.打开测试仪的电源开关,并确保测试仪正常启动。
c.等待数秒钟,直到测试仪显示稳定的数值。
d.记录测试仪显示的数值,并与接地系统标准值进行比较。
4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近,表示接地系统正常。
b.如果测试仪显示的数值与接地系统标准值相差较大,表示接地系统存在问题。
c.对于存在问题的接地系统,应及时找到问题并进行处理,以确保安全。
5.注意事项
a.在进行测试之前,应先通知相关人员,防止因测试而引起误操作。
b.避免测试时使用太长的线缆,以免影响测试结果。
c.在测试过程中,应保持测试仪和测试点之间的线路不受干扰。
d.遵循测试仪的操作手册,并避免过度使用或错误使用测试仪。
通过按照上述使用说明,用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。
在测试过程中,一定要保持仪器和测试点之间的稳定连接,并注意测试结果的合理性。
如发现异常情况,请及时采取措施解决问题,确保接地系统的安全和可靠性。
接地电阻测试仪操作使用步骤接地电阻测试仪如何操作接地电阻测试仪是摒弃了传统的人工手摇发电工作方式,接受先进的大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电接地电阻测试仪是摒弃了传统的人工手摇发电工作方式,接受先进的大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。
适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值。
那么。
接地电阻测试仪操作使用步骤如何呢?以下为大家总结了以下几点:1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下,插入深度为400mm。
2)将接地电阻测量仪平放于接地体相近,并进行接线,接线方法如下:①用短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
②用长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3)将测量仪水平放置后,检查检流计的指针是否指向中心线,否则调整“零位调整器”使测量仪指针指向中心线。
4)将“倍率标度”(或称粗调旋钮)置于大倍数,并渐渐地转动发电机转柄(指针开始偏移),同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄,使其转速达到120r/min以上,同时调整“测量标度盘”,使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读精按时,说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数,重新调整“测量标度盘”使指针指向中心线上并读出精准读数。
7)计算测量结果,即R地=“倍率标度”读数ד测量标度盘”读数。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
接地电阻测试仪MI2125接地电阻测试仪MI2125是一款广泛用于工业领域的测试仪器。
它可以在各种场合下测量接地电阻和接地电位,并且提供准确和可靠的结果。
MI2125适用于工厂、建筑物、机器设备、电气网络以及任何需要接地电阻测试的地方。
产品特点•测量范围广泛:MI2125可测量0.001Ω至2000Ω的接地电阻。
•高精度测量:MI2125提供高达0.01Ω的分辨率,以及2%以下的准确度。
•轻便易用:MI2125体积小巧、重量轻,并且容易操作。
•多种测量方式:MI2125有3种测量方式:3线式、2线式和分离式。
•智能报警功能:MI2125会自动检测测试对象上的电流和电压,并在电流或电压过高时自动报警。
•自动校准功能:MI2125自带自动校准功能,可在任何时间进行校准。
使用方法MI2125的使用方法非常简单。
首先需要确保测试对象已经正确接地,并且松土(如果测试对象表面与地面有一层氧化物,需要将其去除,并确保测试针可以紧密接触)。
然后根据需要选择使用3线式、2线式或者分离式进行测量。
在3线式测量中,MI2125需要使用三根测试针。
其中两根针放在测试对象上,第三根针则放在地面上。
当MI2125开始测试时,它会将一定的电流产生到测试对象上,并且同时测试对象上的电压。
根据欧姆定律,MI2125就可以计算出测试对象的电阻值。
在2线式测量中,MI2125只用两根测试针。
其中一根针放在测试对象上,另一根针则放在地面上。
同样的,MI2125会产生一定的电流,并且同时测试电压,计算电阻值。
在分离式测量中,MI2125可以将测试针分离。
这种方式是在测试对象上只有一个接地针的情况下使用的。
首先将测试针和所有其他接地物品分离,然后将测试针摆在地面上。
接下来,将测试针和测试对象上的接地针连接起来,MI2125开始测量。
这种方式包括了对接地电位的测量,因此是最全面的测量方式。
注意事项•在使用MI2125之前,请确保已按照说明书正确安装和接线,避免测量不准确或人身安全问题。
目录1. 概述 (2)2. 特点 (2)3. 工作特性 (3)4. 仪器面板结构 (4)5. 测量方法 (4)6. 电池更换方法 (8)7. 仪器装箱清单 (8)1.概述FET-2数字式接地电阻测试仪是专门供电力系统测量接地极、接地体等接地装置接地电阻的仪表。
也可以用于电信、铁路等通讯系统测量接地体的接地电阻。
该产品不同于传统工频法测量,采用集成电路逆变器恒流源,性能优越,输出电流大,数字显示,分辨率高,误差小,特别适用于测量接地体的接地电阻。
仪器还增加了地电压测量功能, 可方便地测量接地体上的地电压。
产品设计轻巧、操作简单、携带方便,是取代老式摇表的理想产品。
2.特点本仪器使用简单,按接线图接好线后,按“电阻”键测接地电阻值,按“电压”键测地电压。
低功耗,最大值为12v/100mA。
接地电阻值可直接从液晶表上读出。
不需拆下面板即可更换电池。
仪器具有检测接线是否正确的功能。
仪器采用便携式工程塑料箱,箱子本身结实耐磨,防水,一箱式结构。
3.工作特性测量范围:电阻0~199.99Ω电压0~20V(参考)准确度:接地电阻≤±3%(示值)±5个字自检功能:仪器具有检测接线是否正确的功能。
内部有电池欠压检测电路,当电池电压低于预定值时,欠压指示灯亮,提示您更换电池。
供电方式:DC12V(8节5号1.5V电池)环境温度:0~40℃环境湿度:40℃85%RH4.仪器面板结构 (如图1示)图15.测量方法5.1准备工作 将接地钎组装连接好后,如图2所示,将连接红色线的接地钎P和连接黄色线的接地钎C深深的插入地中,将所有导线均拉直.黑色测量导线一端连接仪器E端子,一端连接接地体;红色测量导线一端连接仪器P端子,一端连接接地钎P;黄色测量导线一端连接仪器C端子.一端连接接地钎C。
需保证辅助接地钎插入在地中潮湿的地方.在不得不将他们插入干燥,多石或沙子的地面时,要倒上足够的水,以使地中潮湿。
在如混凝土等坚硬的地面上,辅助接地钎无法插入时,将接地钎放在地面上,并用布包扎后浇上水(!最好是盐水),这样就可以进行接地电阻的测量了(!不能在沥青地面上测量接地电阻)。
接地电阻测试仪操作规程
《接地电阻测试仪操作规程》
一、测试仪器配置:
1. 接地电阻测试仪
2. 测试线
3. 接地极
4. 接地夹具
二、操作流程:
1. 将测试仪器接地电源插头插入电源插座。
2. 连接测试线和接地极,确保连接牢固。
3. 将接地极放置于要测试的接地装置上,使用接地夹具固定。
4. 打开测试仪器电源开关。
5. 调节测试仪器设置,选择合适的测试范围和参数。
6. 按下测试按钮开始测试,等待测试结果显示稳定后记录测试数值。
7. 关闭测试仪器电源开关,拔出接地电源插头。
三、注意事项:
1. 在进行测试前,应检查测试仪器和相关配件是否完好,确保安全使用。
2. 要确保测试仪器和被测试接地装置处于安全状态,避免发生意外。
3. 在测试过程中,应遵守相关操作规程,严格按照操作流程进行操作,杜绝疏漏。
4. 测试完毕后,应及时清理和归还测试仪器和配件,做好设备
保养和管理。
四、测试仪器维护:
1. 定期对测试仪器进行检查和维护,确保其正常使用。
2. 存放测试仪器应放置在干燥通风处,避免受潮和日晒。
3. 使用过程中如有异常情况,应及时向专业维修人员进行维修处理。
以上是关于接地电阻测试仪操作规程的详细内容,希望使用人员能够严格遵守相关规章制度,确保安全进行测试操作。
数字接地电阻测试仪使用方法
使用方法
1.接地电阻测量(如图一)
沿被测接地极E(C2、P2)和电位探针P1 及电流探针C1,依直线彼此相距20 米,使电位探针处于E、C 中间位置,按要求将探针插入大地。
用专用导线将地阻仪端子E(C2、P2)、P1、C1 与探针所在位置对应联接。
开启地阻仪电源开关“ON”,选择合适挡位轻按一下键该档指标灯亮,表头LCD 显示的数值即为被测得的地电阻。
2.土壤电阻率测量(如图二)
1) 测量时在被测的土壤中沿直线插入四根探针,并使各探针间距相等,各间距的距离为L,要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R,则土壤电阻率按下式计算:
Ф=2πRL
其中:
Ф—土壤电阻率(Ω·cm)
L—探针与探针之间的距离(cm)
R—地阻仪的读数(Ω)
用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
2) 测地电阻、土壤电阻率所用的探针一般用直径为25mm,长0.5~1m 的铝合金管或圆钢。
3.导体电阻测量(图三)
4.地电压测量
测量接线如图一,拨掉C1 插头,E、P1 间的插头保留,启动地电压(EV)档,指示灯亮,读取表头数值即为E、P1 间的交流地电压值。
5.测量完毕按一下电源“OFF”键,仪表关机。
官方网址:
尊敬的顾客
感谢您使用本公司GH-6500接地电阻测试仪。
在您初次使用该仪器前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产
品,因此您所使用的仪器可能与使用说明书有少
许的差别。
如果有改动的话,我们会用附页方式
告知,敬请谅解!您有不清楚之处,请与公司售
后服务部联络,我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带
电压,您在插拔测试线、电源插座时,会产生
电火花,小心电击,避免触电危险,注意人身
安全!
-1 -
◆慎重保证
本公司生产的产品,在发货之日起一个月内,如产品出现缺陷,实行包换。
一年(包括一年)内如产品出现缺陷,实行免费维修。
一年以上如产品出现缺陷,实行有偿终身维修。
如有合同约定的按合同执行。
◆安全要求
请阅读下列安全注意事项,以免人身伤害,并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险,本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害
使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。
为了防止电击,接地导体必须与地面相连。
在与本产品输入或输出终端连接前,应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意本产品的所有额定值和标记。
在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。
六、售后服务
凡购买此仪器的用户均享受以下的售后服务:
1、仪器自售出之日起一个月内,如有质量问题,由我公司免费更换新仪器,但用户不能自行拆机。
2、仪器一年内凡质量问题由我公司免费维修。
3、仪器使用超过一年,我公司负责长期维修,适当收取材料费。
4、若仪器出现故障,应请专职维修人员或寄回本公司修理,不得自行拆开仪表,否则造成自损我公司不负责任。
- 2 --11 -
五、附件清单
1.仪器主机1台
2.测试线共4根
包含:1.5m红线1根
1.5m黑线1根
20m黑线1根
40m红线1根
3.接地探针2根
4.电源线1根
5.产品使用说明书1本
6.合格证1张
请勿在无仪器盖板时操作。
如盖板或面板已卸下,请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时,请勿触摸裸露的接点和部位。
在有可疑的故障时,请勿操作。
如怀疑本产品有损坏,请本公司维修人员进行检查,切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
-安全术语
警告:警告字句指出可能造成人身伤亡的状况或做法。
小心:小心字句指出可能造成本产品损坏的状况或做法。
-10 -- 3 -
目录
一、产品介绍 (5)
二、技术指标 (6)
三、使用方法 (7)
四、注意事项 (9)
五、附件清单 (10)
六、售后服务…………………………………11四、注意事项
1、存放保管本表时,应注意环境温度湿度,应放在干燥通风的地方为宜,避免受潮,应防止酸碱及腐蚀气体。
2、测量保护接地电阻时,一定要断开电气设备与电源连接点。
在测量小于1Ω的接地电阻时,应分别用专用导线连在接地体上,C2在外侧P2在内侧如图四所示:
3、测量大型接地网接地电阻时,不能按一般接线方法测量,可参照电流表、电压表测量法中的规定选定埋插点。
4、测量地电阻时最好反复在不同的方向测量3~4次,取其平均值。
5、本仪表为交直流两用,不接交流电时,仪表使用电池供电,接入交流时,优先使用交流电。
6、当表头左上角显示“←”时表示电池电压不足,应更换新电池。
仪表长期不用时,应将电池全部取出,以免锈蚀仪表。
- 4 --9 -
·测量时在被测的土壤中沿直线插入四根探针,并使各探针间距相等,各间距的距离为L,要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R,则土壤电阻率按下式计算:
Ф=2πRL
其中
Ф—土壤电阻率(Ω·cm)
L—探针与探针之间的距离(cm)
R—地阻仪的读数(Ω)
用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
·测地电阻、土壤电阻率所用的探针一般用直径为25mm,长0.25~1m的铝合金管或圆钢。
3、导体电阻测量(图三)
4、地电压测量
测量接线如图一,拨掉C1插头,E、P1间的插头保留,启动地电压(EV)档,指示灯亮,读取表头数值即为E、P1间的交流地电压值。
5、测量完毕按一下电源“OFF”键,仪表关机。
一、产品介绍
1、工作原理
本表摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地极C和被测物E组成回路,被测物上产生交流压降,经辅助接地极P送入交流放大器放大,再经过检波送入表头显示。
借助倍率开关,可得到三个不同的量限:0~2Ω,0~20Ω,0~200Ω。
2、使用范围
本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。
3、主要特点
·结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力。
·采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
·允许辅助接地电阻在0~2KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果。
·本仪表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压。
-8 -- 5 -
二、技术指标
1、使用条件
环境温度:0℃~+45℃ 相对湿度:≤85%RH
2、测量范围及恒流值(有效值)
电阻:0~2Ω(10mA ),2~20Ω(10mA),20~200Ω(1mA) 电压:AC 0~20V 3、测量精度及分辨率 精度:0~0.2Ω≤±3%±2d
0.2Ω~200Ω≤±5%±2d 1~20V ≤±5%±2d
分辨率:0.001Ω、0.01Ω、0.1Ω、0.01V 4、辅助接地电阻及地电压引起的测量误差 ·允许辅助接地电阻RC (C1与C2之间) 0~2Ω,2~20Ω ≤1.8K Ω 20~200Ω ≤2K Ω
R P (P1与P2之间)<40K Ω 误差≤±5% ·允许地电压(工频有效值)≤5V 误差≤±5% 5、电源及功耗 最大功率损耗≤2W
直流:8×1.5V(AA ,R6)电池 交流:220V/50Hz
三、使用方法
1、接地电阻测量(如图一)
· 沿被测接地极E (C2、P2)和电位探针P1及电流探针C1,依直线彼此相距20米,使电位探针处于E 、C 中间位置,按要求将探针插入大地。
· 用专用导线将地阻仪端子E (C2、P2)、P1、C1与探针所在位置对应联接。
· 开启地阻仪电源开关“ON ”,选择合适挡位轻按一下键该档指标灯亮,表头LCD 显示的数值即为被测得的地电阻。
2、土壤电阻率测量(如图二)
- 6 -
- 7 -
GH-6500数字接地电阻测试仪本文来源于:/dianzu.asp
使
用
说
明
书
扬州国亨电气有限公司。
