对象特性机理建模和试验建模

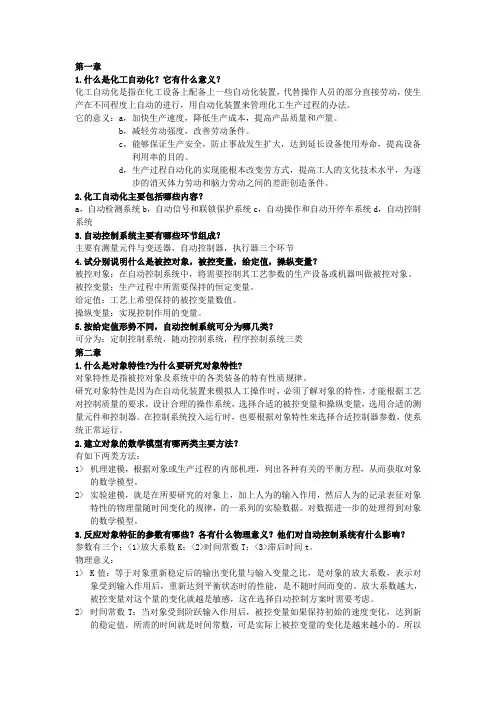

第一章1.什么是化工自动化？它有什么意义？化工自动化是指在化工设备上配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动的进行，用自动化装置来管理化工生产过程的办法。

它的意义：a，加快生产速度，降低生产成本，提高产品质量和产量。

b，减轻劳动强度，改善劳动条件。

c，能够保证生产安全，防止事故发生扩大，达到延长设备使用寿命，提高设备利用率的目的。

d，生产过程自动化的实现能根本改变劳方式，提高工人的文化技术水平，为逐步的消灭体力劳动和脑力劳动之间的差距创造条件。

2.化工自动化主要包括哪些内容？a，自动检测系统b，自动信号和联锁保护系统c，自动操作和自动开停车系统d，自动控制系统3.自动控制系统主要有哪些环节组成？主要有测量元件与变送器，自动控制器，执行器三个环节4.试分别说明什么是被控对象，被控变量，给定值，操纵变量？被控对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做被控对象。

被控变量：生产过程中所需要保持的恒定变量。

给定值：工艺上希望保持的被控变量数值。

操纵变量：实现控制作用的变量。

5.按给定值形势不同，自动控制系统可分为哪几类？可分为：定制控制系统，随动控制系统，程序控制系统三类第二章1.什么是对象特性?为什么要研究对象特性?对象特性是指被控对象及系统中的各类装备的特有性质规律。

研究对象特性是因为在自动化装置来模拟人工操作时，必须了解对象的特性，才能根据工艺对控制质量的要求，设计合理的操作系统，选择合适的被控变量和操纵变量，选用合适的测量元件和控制器。

在控制系统投入运行时，也要根据对象特性来选择合适控制器参数，使系统正常运行。

2.建立对象的数学模型有哪两类主要方法？有如下两类方法：1>机理建模，根据对象或生产过程的内部机理，列出各种有关的平衡方程，从而获取对象的数学模型。

2>实验建模，就是在所要研究的对象上，加上人为的输入作用，然后人为的记录表征对象特性的物理量随时间变化的规律，的一系列的实验数据。

第一章1.化工自动化:是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。

在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。

意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。

（2）减轻劳动强度，改善劳动条件。

（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。

（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

2、化工自动化的主要内容：包括自动检测、自动保护、自动操纵和自动控制等方面的内容。

3.自动控制系统：对生产中某些关键性参数进行自动控制，使他们在受到外界干扰的影响而偏离正常状态时，能自动的控制而回到规定的数值范围内，为此目的而设置的系统就是自动控制系统。

4、自动控制系统主要组成：测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。

测量元件与变送器：用来感受被控变量的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）；控制器：将测量元件与变送器送来的测量信号与工艺上需要保持的给定值信号进行比较得出偏差，根据偏差的大小及变化趋势，按预先设计好的控制规律进行运算后，将运算结果用特定的信号送住执行器。

执行器：能自动地根据控制器送来的信号值相应地改变流入（或流出）被控对象的物料量或能量，从而克服扰动影响，实现控制要求。

被控对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做被控对象。

被控变量：被控对象内要求保持给定值的工艺参数。

给定值：被控变量的预定值。

操纵变量：受控制阀操纵的，用以克服干扰的影响，使被控变量保持给定值的物料量或能量。

5.方块图：是用来表示控制系统中各环节之间作用关系的一种图形，由于各个环节在图中都用一个方块表示，故称之为方块图。

6.图所示为一反应器温度控制系统示意图。

数学建模介绍1.1 数学模型及其分类数学建模作为用数学方法解决问题的第一步，它与数学本身有着同样悠久的历史。

一个羊倌看着他的羊群进入羊圈，为了确信他的羊没有丢失，他在每只羊进入羊圈时，则在旁边放一颗小石子，如果每天羊全部入圈而他那堆小石子刚好全部放完，则表示他的羊和以前一样多。

究竟羊倌数的是石子还是羊，那是毫无区别的，因为羊的数目同石子的数目彼此相等。

这实际上就使石子与羊“联系”起来，建立了一个使石子与羊一一对应的数学模型。

（1）什么是数学模型人们在认识研究现实世界里的客观对象时，常常不是直接面对那个对象的原形，有些是不方便，有些甚至是不可能直接面对原形，因此，常常设计、构造它的各种各样的模型。

如各式各样的玩具模型、展览厅里的三峡大坝模型、化学上的分子结构模型等。

这些模型都是人们为了一定目的，对客观事物的某一部分进行简化、抽象、提炼出来的原形替代物，集中反映了原形中人们需要的那一部分特征，因而有利于人们对客观对象的认识。

数学模型也是反映客观对象特征的，只不过它刻画的是事物在数量方面的特征或数学结构及其变化规律。

数学模型是人们为了认识客观对象在数量方面的特征、定量地分析对象的内在规律、用数学的语言和符号去近似地刻画要研究的那一部分现象时，所得到的一个数学表述。

建立数学模型的过程称为数学建模。

(2) 数学模型的重要作用进入20世纪以来，数学以空前的广度和深度向一切领域渗透，作为数学的应用，数学建模也越来越受到人们的重视。

在一般工程技术领域，数学模型仍是工程技术人员定量研究有关工程技术问题的重要工具；而随着数学与其他学科领域诸如经济、人口、生态、地质等所谓非物理领域的渗透，一些交叉学科如计量经济学、人口控制论、数学生态学、数学地质学等应运而生；计算机的发展给数学及作为数学应用的数学建模带来了前所未有的机遇和挑战。

计算机改变了人类的生活方式、思考方式和研究方式，极大地提高了人们的计算能力、搜索和分析海量数据和信息的能力。

过程控制系统第三版课后答案戴连奎1什么是对象特性？为什么要研究对象特性？答：研究对象特性是设计控制系统的基础；为了能使控制系统能安全投运并进行必要的调试；优化操作。

2什么是对象的数学模型？静态数学模型与动态数学模型有什么区别？答：对对象特性的数学描述就叫数学模型。

静态：在输入变量和输出变量达到平稳状态下的情况。

动态：输出变量和状态变量在输入变量影响下的变化情况。

3建立对象的数学模型有什么意义？答：1,控制系统的方案设计；2控制系统的调试和调节器参数的确定；3制定工业过程操作优化方案；4新型控制方案及控制策略的确定；5计算机仿真与过程培训系统；6设计工业过程的故障检测与诊断系统。

4建立对象的数学模型有哪两种方法？答：机理建模和实验建模。

机理建模：由一般到特殊的推理演绎方法，对已知结构、参数的物理系统运用相应的物理定律或定理，根据对象或生产过程的内部机理，经过合理的分析简化而建立起描述系统各物理量动静态性能的数学模型。

实验建模步骤：1确定输入变量与输出变量信号；2测试；3对数据进行回归分析。

5反应对象特性的参数有哪些？各有什么物理意义？他们对自动控制系统有什么影响？答：K—放大系数。

对象从新稳定后的输出变化量与输入变化量之比。

T—时间参数。

时间参数表示对象受到输入作用后，被控变量的变化快慢。

桃—停滞时间。

输入发生变化到输出发生变化之间的时间间隔。

评价控制系统动态性能的常用单项指标有哪些？各自的定义是什么？单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。

衰减比：等于两个相邻的同向波峰值之比n；过渡过程的最大动态偏差：对于定值控制系统，是指被控参数偏离设定值的最大值A；超调量：第一个波峰值y与最终稳态值y之比的百分数；残余偏差C：过渡过程结束后，被控参数所达到的新稳态Y与设定值之间的偏差调节时间：从过渡过程开始到过渡过程结束所需的时间；振荡频率：过渡过程中相邻两同向波峰之间的时间间隔叫振荡周期或工作周期，其倒数称为振荡频率；峰值时间：过渡过程开始至被控参数到达第一个波峰所需要的时间。

建立数学模型的方法并没有一定的模式，但一个理想的模型应能反映系统的全部重要特征：模型的可靠性和模型的使用性建模的一般方法：1．机理分析机理分析就是根据对现实对象特性的认识，分析其因果关系，找出反映内部机理的规律，所建立的模型常有明确的物理或现实意义。

（1）比例分析法--建立变量之间函数关系的最基本最常用的方法。

（2）代数方法--求解离散问题（离散的数据、符号、图形）的主要方法。

（3）逻辑方法--是数学理论研究的重要方法，对社会学和经济学等领域的实际问题，在决策,对策等学科中得到广泛应用。

（4）常微分方程--解决两个变量之间的变化规律，关键是建立"瞬时变化率"的表达式。

（5）偏微分方程--解决因变量与两个以上自变量之间的变化规律。

2．测试分析方法测试分析方法就是将研究对象视为一个“黑箱”系统，内部机理无法直接寻求，通过测量系统的输入输出数据，并以此为基础运用统计分析方法，按照事先确定的准则在某一类模型中选出一个数据拟合得最好的模型。

回归分析法--用于对函数f（x）的一组观测值（xi,fi）i=1,2,…,n，确定函数的表达式，由于处理的是静态的独立数据，故称为数理统计方法。

时序分析法--处理的是动态的相关数据，又称为过程统计方法。

回归分析法--用于对函数f（x）的一组观测值（xi,fi）i=1,2,…,n，确定函数的表达式，由于处理的是静态的独立数据，故称为数理统计方法。

时序分析法--处理的是动态的相关数据，又称为过程统计方法。

将这两种方法结合起来使用，即用机理分析方法建立模型的结构，用系统测试方法来确定模型的参数，也是常用的建模方法, 在实际过程中用那一种方法建模主要是根据我们对研究对象的了解程度和建模目的来决定。

3．仿真和其他方法计算机仿真（模拟）--实质上是统计估计方法，等效于抽样试验。

离散系统仿真--有一组状态变量。

连续系统仿真--有解析表达式或系统结构图。

因子试验法--在系统上作局部试验，再根据试验结果进行不断分析修改，求得所需的模型结构。

一. 模型1. 原型和模型原型指人们在现实世界里关心、研究或从事生产、管理的实际对象。

模型则指为了某个特定目的将原型的某一部分信息简缩、提炼而构造的原型替代物。

按照模型替代原型的方式，模型可以分为物质模型（形象模型）和理想模型（抽象模型）。

前者包括直观模型、物理模型等，后者包括思维模型、符号模型、数学模型等。

数学模型可以描述为，对现实世界的一个特定对象，为了一个特定目的，根据特有的内在规律，作出一些必要的简化假设，运用适当的数学工具，得到的一个数学结构。

2. 建模方法建模方法大体可以分为机理分析和测试分析两种。

机理分析是根据对客观事物特性的认识，找出反应内部机理的数量规律，建立的模型常有明确的物理或现实意义。

测试分析是将研究对象看作一个“黑箱”系统，通过对系统输入、输出数据的测量和统计分析，按照一定的准则找出与数据拟合的最好的模型。

3. 建模步骤按机理分析方法的建模步骤如下4. 建模过程按一般步骤，数学建模过程分为表述、求解、解释、验证几个阶段，并通过这些阶段实现从数学模型到现实对象的循环。

5. 模型分类按建立模型的数学方法：初等模型、几何模型、统计回归模型、数学规划模型等。

按模型的表现特性：确定性模型和随机模型、静态模型和动态模型、线性模型和非线性模型、离散模型和连续模型。

按建模目的：描述模型、预报模型、优化模型、决策模型等。

按对模型结构的了解程度：白箱模型、灰箱模型、黑箱模型。

二. 系统辨识在科学研究和工程实践中，实验和观测是重要的手段之一。

实验的结果是输入和输出的数据，通过这些数据去建立数学模型就是系统辨识。

系统辨识为：根据输入与输出数据在指定的一类系统中选择一个系统，这个系统和所研究的实践系统等价。

系统辨识大致步骤：①模型类的选择；②实验设计；③参数估计；④模型核验与确认。

三. 机器学习机器学习就是把无序的数据转换成有用的信息，它的主要任务就是分类，其中涉及的几个关键概念：①训练集是用于训练机器学习算法的数据样本几何；②目标变量是机器学习算法的预测结果，在分类算法中，目标变量的结果类型通常是标称型的，而在回归算法中通常是连续型的；③知识表示可以采用规则集的形式，也可以采用概率分布的形式。

第一章，自动控制系统1、化工自动化主要包括哪些内容。

自动检测，自动保护，自动操纵和自动控制等。

2、闭环控制系统与开环控制系统的区别。

闭环控制系统有负反馈，开环系统中被控变量是不反馈到输入端的。

3、自动控制系统主要有哪些环节组成。

自动化装置及被控对象。

4、什么是负反馈，负反馈在自动控制系统中的意义。

这种把系统的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈，当反馈信号取负值时叫负反馈。

5、自动控制系统分类。

定值控制系统，随动控制系统，程序控制系统6、自动控制系统衰减振荡过渡过程的品质指标有及影响因素。

最大偏差，衰减比，余差，过渡时间，振荡周期对象的性质，主要包括换热器的负荷大小，换热器的结构、尺寸、材质等，换热器内的换热情况、散热情况及结垢程度等。

7、什么是静态和动态。

当进入被控对象的量和流出对象的量相等时处于静态。

从干扰发生开始，经过控制，直到系统重新建立平衡，在这一段时间中，整个系统的各个环节和信号都处于变动状态之中，所以这种状态叫做动态。

第二章，过程特性及其数学模型1、什么是对象特征，为什么要研究它。

1/9对象输入量与输出量之间的关系系统的控制质量与组成系统的每一个环节的特性都有密切的关系。

特别是被控对象的特性对控制质量的影响很大。

2、建立对象的数学模型有哪两类机理建模：根据对象或生产过程的内部机理，列写出各种有关的平衡方程，从而获取对象的数学模型。

实验建模：用实验的方法来研究对象的特性，对实验得到的数据或曲线再加以必要的数据处理，使之转化为描述对象特性的数学模型。

混合建模：将机理建模和实验建模结合起来的，先由机理分析的方法提供数学模型的结构形式，然后对其中某些未知的或不确定的参数利用实测的方法给予确定。

3、反映对象特性的参数有哪些。

各有什么物理意义。

它们对自动控制系统有什么影响。

放大系数K：对象重新稳定后的输出变化量与输入变化量之比。

对象的放大系数K越大，就表示对象的输入量有一定变化时对输出量的影响越大。

1. 什么是对象特性？为什么研究对象特性?对象的输入变量和输出变量之间的定量关系；它使人们能更深刻的认识自动控制的本质，从而能采取有效措施提高控制质量。

2. 何为对象的数学模型？静态数学模型与动态数学模型有哪些区别？在输入（控制输入与扰动输入）作用下，其状态和输出（被控参数）变化的数学表达式；前者是在输入变量与输出变量达到平衡状态时建立的数学表达式，后者是在输出变量和状态变量在输入变量影响下建立的数学表达式。

3. 建立对象的数学模型有什么重要意义？1 设计过程控制系统及整定控制参数；2 指导生产工艺及其设备的设计与操作；3 对被控过程进行仿真研究；4 培训运行操作人员；5 工业过程的故障检测与诊断。

4.建立数学模型的方法：机理建模和实验建模5.为什么不同的过程特性与工艺要求需设计不同的控制方案？怎样理解被控过程特性是过程控制系统设计的基础？过程控制系统的过程设计正确与否，直接影响到系统能否正常投入运行，因此要求过程控制设计人员必须根据生产过程的特点，工艺特性和生产操作的规律，正确运用控制理论，设计一个正确合理的控制方案；过程控制系统的设计首先要根据工艺要求和控制目标确定系统变量，进一步根据被控过程特性用恰当的数学关系式，即所谓的数学模型来描述被控过程的变量之间的关系，只有掌握了被控过程的数学模型才能深入的分析过程的特性和选择正确的控制方案。

6.什么叫单回路系统？控制方案设计包括哪些内容？怎样理解方案设计是系统设计的核心？只有一个闭环回路的简单控制系统叫单回路控制系统；过程控制系统设计包括系统的方案设计，工程设计，工程安装和仪表调校，调节器参数整定四个主要内容；控制方案是系统设计得核心，若控制方案不正确，则无论如何选用何种先进的过程控制仪表或计算机系统，无论其安装如何细心，都不可能是系统在工业生产过程中发挥良好的控制作用，甚至系统不能运行。

7.什么是直接参数与间接参数？他们有何关系?选择被控参数应遵循哪些基本原则？直接参数，直接反应生产过程中产品质量和产量又以直接测量的参数间接参数，间接反映产品质量和产量又与直接参数有着单值函数关系，有足够大的测量灵敏度的参数间接参数必须与直接参数有单值函数关系被控参数的选择原则：1）直接参数法2）间接参数法3）被控变量必须具备足够的灵敏度和变化数值4）被控变量的选择必须考虑到工艺过程的合理性，经济性，以及国内外仪表生产的现状。

机理建模法概念
机理建模法指的是通过对系统的物理、化学、生物或其他科学原理进行建模，来描述和解释系统的行为和性质的一种方法。

它通过对系统的组成、相互作用和动力学过程进行分析和描述，从而揭示系统中的基本机理和规律。

机理建模法的主要目标是建立一个能够准确反映系统行为的数学模型，通过模拟和预测系统的响应、优化系统设计和控制，并提供对系统的深入理解。

这种建模方法广泛应用于各个领域，如物理、化学、生物学、工程学等，用于研究和解决各种科学和工程问题。

在机理建模法中，常用的建模工具包括数学方程、动力学模型、随机过程模型等。

通过对系统的基本原理和机制进行建模，可以推导出系统的动态方程和关联方程，从而对系统的行为进行定量描述。

这种建模方法需要充分理解系统中的各种物理和化学原理，以及它们之间的相互作用和影响，从而能够比较准确地预测系统的响应和性质。

需要注意的是，机理建模法注重对系统内部机制和原理的建模和理解，而不是通过大量的观测数据来进行直接描述和预测。

因此，它通常需要对系统进行深入的研究和实验验证，以验证模型的准确性和可靠性。
