汽车视野分析操作手册(法规、人机)

整车集成篇第二章人机校核2.1人体乘坐舒适性2.1.1 人体姿态角度Ramsis 里面的二维人体模型是95%SAE 人体，图1 RAMSIS 默认舒适角度Ramsis 中的靠背角调节角度是5° -40°,躯干角是60° -130°,膝盖角是80° -180°,踝角是87° -135°,基本上能够反映大部分人体常规姿态。

而实际在汽车设计当中，人体有一个设计舒 适角度，见表1和图2示意。

当然，设计值并非一成不变的，对于微型车以及后排乘客而言，某些角度是能够在上述舒适角 度范围之外的，特别是臀部角度以及后排乘客的踝角。

比如还有一种设计，根据车型种类来定义人体角度，见表2。

表2根据车型定义人体舒适角度范围臀部角度膝关节紧凑型轿车90° -95°115° -120°小型轿车95°125°舒适角度 最佳角度20°VA1V30° 25° 95°VA2V110° 95° 95°VA3V135° 125° 85°VA4V110° 87°25°VA5V60° 80°VA6V165°170°VA7V190°其默认最舒适角度如下图1所示:表1舒适角度-------- 夷士三陛 ------ 吴邱咫图2人体姿态角度示意在实际的人机校核当中，一般根据上述经验角度来验证人体姿态的舒适性，如果超出了舒适范围，则在有足够布置空间的状态下，考虑适当调整人体。

2.1.2座椅使用舒适性一般座椅的设计H点位置与人体的H点轨迹是一致的，因此首先可以查看座椅行程轨迹的可行性。

一般情况下，汽车设计当中驾驶员座椅主要考虑5%女性一95%男性之间所有的人体情况。

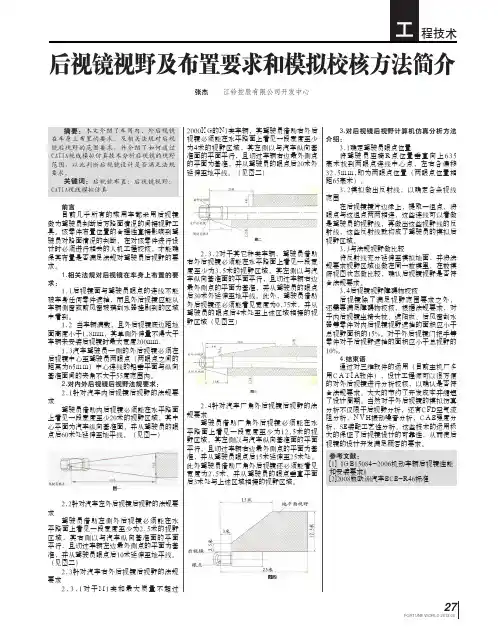

27FORTUNE WORLD 2012.09后视镜视野及布置要求和模拟校核方法简介张杰 江铃控股有限公司开发中心3.对后视镜后视野计算机仿真分析方法介绍：3.1确定驾驶员眼点位置将驾驶员座椅R 点位置垂直向上635毫米找到两眼点连线中心点，左右各偏移32.5m m,即为两眼点位置（两眼点位置相距65毫米）。

3.2模拟做出反射线，以确定各条视线范围在后视镜镜片边缘上，提取一组点，将眼点与这组点两两相连，这些连线可以看做是驾驶员的视野线，再做出这些视野线的反射线，这些反射线就构成了驾驶员的模拟后视野区域。

3.3与法规视野做比较将反射线充分延伸至模拟地面，并将法规要求视野区域也做在同一数模里，在数模俯视图状态做比较，确认后视镜视野是否符合法规要求。

3.4后视镜视野障碍物校核后视镜除了满足视野范围要求之外，还需要满足障碍物校核，根据法规要求，对于内后视镜坐椅头枕、遮阳板、后风窗刮水器等零件对内后视镜视野遮挡的面积应小于总视野面积的15%。

对于外后视镜门把手等零件对于后视野遮挡的面积应小于总视野的10%。

4.结束语通过对三维软件的运用（目前主机厂多用C A T I A软件），设计工程师可以很方便的对外后视镜进行分析校核，以确认是否符合法规要求。

大大的节约了开发成本并缩短了设计周期。

当然对于外后视镜的模拟仿真分析不仅限于后视野分析，还有CFD空气流阻分析，N V H振动噪音分析，C A E强度分析，SE装配工艺性分析。

这些技术的运用极大的保证了后视镜设计的可靠性，从而使后视镜的设计开发满足顾客的要求。

参考文献：[1]《G B15084-2006机动车辆后视镜性能和安装要求》[2]2008版欧洲汽车ECE-R46标准2000K G的N1类车辆，其驾驶员借助右外后视镜必须能在水平路面上看见一段宽度至少为4米的视野区域，其左侧以与汽车纵向基准面的平面平行，且切过车辆右边最外侧点的平面为基准，并从驾驶员的眼点后20米外延伸至地平线。

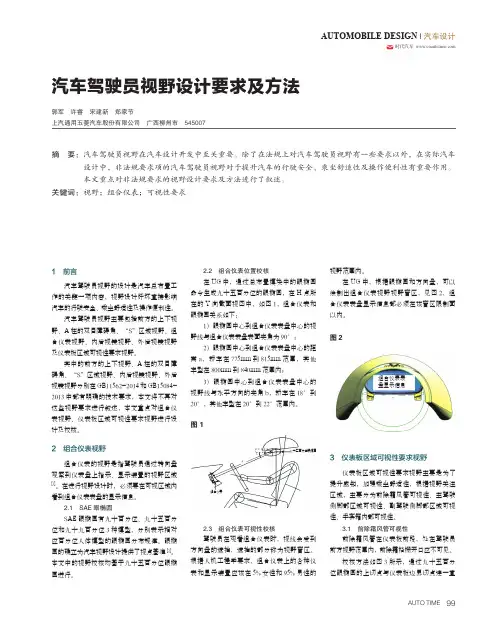

仪表板视野校核
1 组合仪表视野校核
1.1 组合仪表视距与视角校核
（1）仪表盘中心和眼椭圆中心连线与水平面的夹角应小于30°（2）仪表盘面中心到眼椭圆中心的距离应在650mm-760mm之间（3）仪表盘中心和眼椭圆中心连线与仪表盘平面夹角为90°±10°某车型校核如下图：
1.2 组合仪表视野盲区校核
组合仪表所有显示信息处于可视区域内
注:一般用UG校核
某车型校核如下图：
1.3 组合仪表夜间成像校核
（1）组合仪表在侧风窗的成像不得进入驾驶员观看外后视镜所需的透明区域内。

（2）组合仪表在前风窗成像不得进入B区。

注：前风窗玻璃B区见GB 11555-2009 《汽车风窗玻璃除霜和除雾系统的性能和试验方法》
1.4 组合仪表面罩成虚像校核
组合仪表玻璃面罩上不能出现影响驾驶安全的倒立虚像。

1.5 组合仪表白天眩目校核
所有外界射入的光线经组合仪表玻璃面罩反射后不能进入眼椭圆，以免对驾驶员造成眩目。

2 中控显示屏视野校核
2.1 中控显示屏障碍物校核
驾驶员在正常驾驶位置时观测中控显示屏时无障碍物（方向盘、换挡手柄等）遮挡。

2.2 中控显示屏夜间成像校核
（1）中控显示屏在侧风窗的成像不得进入驾驶员观看外后视镜所需的透明区域内。

（2）中控显示屏在前风窗成像不得进入B区。

2.3 中控显示屏白天眩目校核
所有外界射入的光线经组合仪表玻璃面罩反射后不能进入眼椭圆，以免对驾驶员造成眩目。

编号：整车设计手册H 点设计及人机布置指南校对：2022 年08 月前言汽车 H 点是与操作便利性及坐姿舒适性相关的车内尺寸的基准点，驾驶员以正常姿势入座后，其体重的大局部通过臀部由座椅和坐垫支撑，一局部通过脚作用于汽车地板上。

在汽车的这种特定的约束坐姿下，驾驶员在操作时身体上部的活动必定是绕通过 H 点的轴转动。

并且 H 点是确定眼椭圆的基准点，汽车 H 点还影响驾驶员的手控界面，并且是很多法规工程的基准，也是汽车局部操作性和舒适性设计的基准，所以正确确实立 H 点对整车设计格外重要。

目录1术语和定义 (1)1.1H 点行程路径 (1)1.2乘坐基准点〔S G RP〕、R 点、设计H 点 (1)1.3加速踏板踵点〔AHP〕......................................................................................................... 1.1.4踏板基准点〔PRP〕............................................................................................................. 1.1.5踏板平面角〔PPA〕............................................................................................................. 1.1.6地板基准点，后排乘员 ....................................................................................................... 1. 2人体尺寸选择.. (1)3驾驶员H 点设计 (2)3.1H 点布置输入........................................................................................................................ 3.3.2初步确定参数....................................................................................................................... 3.3.2.1初步确定驾驶员坐姿高度H30 (3)3.2.2确定SgRP 点Y 坐标W20 (3)3.2.3初步确定加速踏板踵点〔AHP〕位置 (4)3.2.4确定踏板平面角A47 (5)3.3 A 类车辆的定位程序............................................................................................................ 5.3.4定位方向盘中心及倾角 ....................................................................................................... 8.3.5确定驾驶员设计靠背角〔A40〕 (11)3.6确定H 点运动轨迹〔座椅导轨长度〕 (12)4后排乘员H 点设计 (14)4.1后排乘员坐姿舒适角度 ..................................................................................................... 1. 5 5乘员空间 . (15)5.1腿部空间............................................................................................................................. 1. 5 5.2顶部空间............................................................................................................................. 1. 6 5.3肩部空间............................................................................................................................. 1. 6 5.4臀部空间............................................................................................................................. 1. 7 5.5膝盖空间............................................................................................................................. 1. 8 5.6乘员脚部空间..................................................................................................................... 1. 85.6.1前排脚部空间 (18)5.6.1 后排脚部空间 (21)6人机布置 (23)6.1视野布置............................................................................................................................. 2. 36.1.1眼椭圆及眼点确定〔SAE J941〕 (23)6.1.2 视野基准点确定〔GB 11562〕 (25)6.1.3 风窗玻璃基准区 (27)5.1.4 驾驶员前方视野 (30)6.1.5遮阳板视野 (33)6.1.6组合仪表视野 (34)6.1.6视野眩目 (37)6.1.7视野障碍 (39)6.1.8侧视野 (45)6.1.9后视野 (48)6.1.10后风挡视野 (51)6.2舒适伸及范围..................................................................................................................... 5. 26.2.1驾驶员手把握区域〔SAE J287〕 (52)5.2.2 手操作范围〔EO〕 (53)6.2.3变速器换档手柄布置 (54)6.2.4驻车制动手柄布置 (58)6.2.5侧门手伸及的适宜范围 (61)6.2.6坐垫下部舒适操作区域 (63)6.2.7头顶舒适把握区域 (64)6.2.8侧关门操作区域 (65)6.3脚踏板布置......................................................................................................................... 6. 66.3.1A(Accelerator)、B(Brake)、C(Clutch)踏板布置 (66)6.3.2脚驻车制动踏板 (74)7整车H 点布置与外廓尺寸关系 (74)7.1长度尺寸关系..................................................................................................................... 7. 4 7.2高度尺寸关系..................................................................................................................... 7. 51术语和定义1.1H 点行程路径 H-point travel path本指定乘坐位置的座椅在全部的调整状态〔包括水平、垂直和倾斜〕下 H 点全部的可能位置。

汽车视野分析操作手册目录一、前方视野分析二、A柱障碍角分析三、前风窗刮刷面积分析四、仪表视野分析五、驾驶员对仪表板操纵件的视野分析六、侧视野分析七、B柱障碍角和视角分析八、后视野分析九、360°总视野分析十、虚拟主观评价分析一、前方视野分析 1. 输入条件R 点坐标,驾驶员靠背角度,风窗玻璃数据(含黑边),A 柱内外表面数据(含门窗框),侧门玻璃面数据,前机盖及风窗装饰件外表面数据,顶盖内饰前端表面数据，设计状态地面线，雨刮数据等.2. 校核风窗玻璃透明区域按GB11562-1994《汽车驾驶员前方视野要求及测量方法》的要求，根据R 点和靠背角度，做出V 1、V 2点和风窗玻璃的透明区域基准点a b c 和a ’ b ’ c ’（如图1所示）,再根据ECE R43做出黑边最小范围（图1中黄色线），仅当同时满足a 、b 、c 、a ’、b ’、c ’和黑边最小范围在风窗透明区域之内时，透明区域才能满足法规要求。

3. 前视角校核a ）将V 1、V 2点投影到Y0平面得V 1’、V 2’点，过V 1点做Z0平面的平行平面Z’面；b ）Z’面与挡风玻璃左黑边边界相交得交点a 点，做a 点与V 1点的连线，测出该线与Y0平面的夹角——前左视角；c ）Y0面与挡风玻璃上黑边边界相交得交点b 点，做b 点与V 1’点的连线，测出该线与Z ’平面的夹角——前上视角；d ）Y0面与挡风玻璃下黑边边界相交得交点c 点，做c 点与V 2’点的连线，测出该线与Z’平面的夹角——前下视角；法规要求，仅当同时满足左视角不小于17°、上视角不小于7°和下视角不小于5°的条件时，前视角才能满足要求。

而实际前下视角需要综合考虑前方盲距的要求，前上视角需要综合考虑前方交通灯的影响。

4. 前方盲距将前下视野线延长至设计地面线，交点与车头之间的距离即为前方盲距，不同车型的前方盲距要求不同，应根据相应类型车辆对标后确定或判定是否合适，见图2。

图文详解汽车驾驶盲区，不管开不开车都要了解，分分钟救你一命！汽车盲区是我们在开车的时候最难解决的事情，尤其是新手司机开车没有那么多的精力去了解并能够正确的判断汽车盲区，今天小编就分享了车辆盲区图解，供大家参考学习。

一般来说，盲区分为被动和主动，被动盲区一共有10个，分别分布在车头、车尾、A柱两侧、B柱两侧、C柱两侧以及左右后视镜;主动盲区有车内障碍、错误跟车、陡坡驾驶、错用远光等。

汽车本身构造的盲区有8个，分别是车头、车尾、A柱两侧、B柱两侧、C柱两侧。

这些盲区危险程度也高低有别。

一、车头盲区从汽车的构造来说，大部分汽车都拉长了车头因为需要装备一个核心动力 -发动机，对于驾驶员来说就会导致出现一个盲区。

车头盲区的安全隐患一般存在于车辆起步、挪车位和慢速行驶中，从主驾驶位看前方其实是还有一米多空余的距离，这一段空余就是车头盲区。

当有儿童在车头盲区蹲下停留、玩耍时，在驾驶室内无法看到，很容易造成意外事故。

需要注意的是，SUV车身比小汽车更大，车头也比小汽车高，因此遮挡面积和盲区更大。

所以SUV的车头比普通小车高出许多，所以车头盲区距离也很长，驾驶人要格外留意了。

二、车尾盲区后备箱向后的区域属于车尾盲区。

虽然多数车辆都装有倒车雷达或者倒车影像，但是雷达也有扫不到的角落(比如车底)，而且有时会误判，因此不能过分依赖电子辅助设备。

上车前要观察车辆周围一圈，观察好地形、障碍物和是否有人蹲在车尾后。

开车时，经常关注后视镜里车辆与行人的动态，倒车时内外后视镜都要记得看。

避免车头、车位盲区方法：减少车头、车位盲区带来的安全隐患一般有以下几招：1、一定要上车前观察车辆四周情况，排除障碍;2、调整好坐姿，一定要把车内座位调到最合适的以缩短车尾盲区距离;3、在起步和倒车时右脚悬在刹车踏板上方，随时制动;4、有条件摇下车窗，便于听车外声音;5、全神贯注四周的情况，避免意外发生;6、更换面积更大的车内广角后视镜，让C柱两侧和车尾情况尽收眼底;7、是汽车影像等高科技设备，但是这招不是很推荐，会让驾驶员产生依赖，如果哪天换台车开，那就懵了。

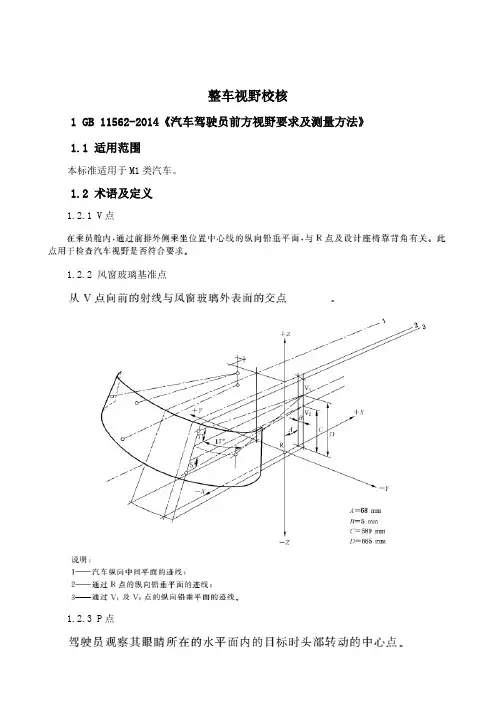

整车视野校核1 GB 11562-2014《汽车驾驶员前方视野要求及测量方法》1.1 适用范围本标准适用于M1类汽车。

1.2 术语及定义1.2.1 V点1.2.2 风窗玻璃基准点1.2.3 P点1.2.4 Pm点1.2.5 E点1.2.6 驾驶员侧A柱的双目障碍角1.2.7 乘客侧A柱的双目障碍角1.2.8 “S”区域1.3 技术要求1.3.11.3.21.3.3 每台车辆不得多于两根A柱。

1.3.4 除1.3.4.1和1.3.4.2之外，在驾驶员前视野180°范围内，在通过V1的水平面下方和通过V2的三个平面（三个平面都和水平面向下成4°夹角，其中一个平面垂直于Y基准平面，另两个平面垂直于X基准平面）上方的范围内，除了A柱、固定或活动的排气通风口、三角窗分隔条、车外无线电天线，后视镜和风窗玻璃刮水器等造成的障碍外，不得有其他障碍。

见下图。

但是以下情况除外：1.3.4.11.3.4.21.4 测量条件1.4.1 V点位置1.4.2 P点位置1.4.3 设计座椅靠背角非25°时的修正1.4.4 E点位置1.4.4.1 E1和E2距P1各为104mm，E1距E2为65mm。

1.4.4.2 E3和E4距P2各为104mm，E3距E4为65mm。

1.4.5 A区的确定A区的确定应按照GB 11555-2009中的要求进行。

1.5 A柱障碍角测定方法1.5.1 通过三维坐标系表示的R点和座椅状态进行修正后来确定V点（V1、V2）的位置。

1.5.2 用三维坐标系表示的R点和座椅状态进行修正后来确定P点（P1、P2）的位置；25°以外的设计靠背角的修正值见表4。

1.5.3 在A柱上做两个水平界面，即：1.5.41.5.52 GB 15084-2013《机动车辆 间接视野装置的性能和安装要求》 2.1 适用范围本标准适用与M 和N 类及至少驾驶室被部分封闭的L 类机动车辆的间接视野装置安装。

驾驶员前方视野一、前言视野是指视线在固定不变的情况下，同一时间所能看到的整个范围。

对驾驶员来讲，又可分为静态视野和动态视野。

静态视野是指头部和眼球固定不动所能看到的空间范围。

动态视野是指固定头部，眼球自由转动能看到的空间范围。

本文讨论的是驾驶员前方180°范围内直接视野的要求和测量方法。

驾驶员视野标准主要有GB 11562-1994《汽车驾驶员前方视野要求及测量方法》和77/649/EEC《前方视野》，其中77/649/EEC《前方视野》先后经过81/643/EEC修订本、88/366/EEC修订本、90/630/EEC修订本三次修订。

二、主要术语V点眼睛位置的点，它与通过驾驶员乘坐位置中心线的纵向铅垂平面、R点及设计座椅靠背角有关，此点用于检查汽车视野是否符合要求。

通常用V1、V2两点表示V点的不同位置。

H点H点指三维H点装置的躯干和大腿的铰接中心，它位于此装置的两侧H点标记钮间的装置的中心线上。

R点R点即乘坐基准点是指制造厂规定的设计H点，该点：a.确定了由制造厂规定的座椅每个设计乘座后面的正常驾驶和乘座位置，它考虑了所有的座椅可能调节状态（水平、垂直及倾斜）。

b.具有相对于所设计的车辆的结构建立的座标。

c.模拟人体躯干和大腿铰接中心位置。

d.做为安放二维人体样板的参考点。

P点P点指驾驶员眼睛高度上的头部中心点，通常以P1、P2两点表示驾驶员食谱观察物体时P点的不同位置。

Pm点Pm点指通过R点的纵向铅垂面与P1、P2连线的交点。

E点E点指驾驶员眼睛的中心（眼点），E1、E2（E3、E4）分别为头部中心点P在P1（P2）位置时的左右两只眼点，它们用于评价A柱视野障碍。

透明区透明区指汽车风窗玻璃或其它透明表面的透光率（当光线与表面成直角测量时）不小于70％的区域。

A柱A柱指位于V点前68mm处横向铅垂平面以前的任何车顶支撑（不透明的零件），如门框、风窗玻璃镶条、支撑附件等。

座椅靠背角座椅靠背角指座椅靠背与铅垂线的夹角。

27FORTUNE WORLD 2012.09后视镜视野及布置要求和模拟校核方法简介张杰 江铃控股有限公司开发中心3.对后视镜后视野计算机仿真分析方法介绍：3.1确定驾驶员眼点位置将驾驶员座椅R 点位置垂直向上635毫米找到两眼点连线中心点，左右各偏移32.5m m,即为两眼点位置（两眼点位置相距65毫米）。

3.2模拟做出反射线，以确定各条视线范围在后视镜镜片边缘上，提取一组点，将眼点与这组点两两相连，这些连线可以看做是驾驶员的视野线，再做出这些视野线的反射线，这些反射线就构成了驾驶员的模拟后视野区域。

3.3与法规视野做比较将反射线充分延伸至模拟地面，并将法规要求视野区域也做在同一数模里，在数模俯视图状态做比较，确认后视镜视野是否符合法规要求。

3.4后视镜视野障碍物校核后视镜除了满足视野范围要求之外，还需要满足障碍物校核，根据法规要求，对于内后视镜坐椅头枕、遮阳板、后风窗刮水器等零件对内后视镜视野遮挡的面积应小于总视野面积的15%。

对于外后视镜门把手等零件对于后视野遮挡的面积应小于总视野的10%。

4.结束语通过对三维软件的运用（目前主机厂多用C A T I A软件），设计工程师可以很方便的对外后视镜进行分析校核，以确认是否符合法规要求。

大大的节约了开发成本并缩短了设计周期。

当然对于外后视镜的模拟仿真分析不仅限于后视野分析，还有CFD空气流阻分析，N V H振动噪音分析，C A E强度分析，SE装配工艺性分析。

这些技术的运用极大的保证了后视镜设计的可靠性，从而使后视镜的设计开发满足顾客的要求。

参考文献：[1]《G B15084-2006机动车辆后视镜性能和安装要求》[2]2008版欧洲汽车ECE-R46标准2000K G的N1类车辆，其驾驶员借助右外后视镜必须能在水平路面上看见一段宽度至少为4米的视野区域，其左侧以与汽车纵向基准面的平面平行，且切过车辆右边最外侧点的平面为基准，并从驾驶员的眼点后20米外延伸至地平线。

1 主题内容与适用范围本标准规定了驾驶员前方180°范围内直接视野的要求和测量方法。

类汽车。

本标准适用于M12 引用标准GB 11555汽车风窗玻璃除霜系统的性能要求及试验方法GB／T 11563汽车H点确定程序GB／T 11559汽车室内尺寸测量用三维H点装置3 术语3．1 三维坐标系指汽车制造厂在最初设计阶段确定的由三个正交的基准平面组成的坐标系统（见附录A（补充件)图1〕.这三个基准平面是:X基准平面--垂直于Y基准平面的铅垂平面，通常规定通过左右前轮中心；Y基准平面——汽车纵向对称平面；Z基准平面--垂直于Y和X基准平面的水平面。

三维坐标系用来决定图样上设计点的位置和实车上这些点位置之间的尺寸关系。

3．2 主要基准标记指车体上的孔、表面上的标记符号。

所使用的基准标记在三维坐标系的X、Y、Z坐标和相对设计地平面的位置，由汽车制造厂规定。

这些基准标记可以用作车身总成的控制点。

3．3 汽车测量状态指由各标记点在三维坐标系中的坐标所决定的汽车位置.3．4 座椅靠背角指座椅靠背与铅垂线的夹角。

3．4．1 设计座椅靠背角指通过R点的铅垂线与由汽车制造厂规定的靠背位置上的三维H点装置躯干线之间的夹角。

3．4．2 实际座椅靠背角指座椅处于最低和最后位置时,通过H点的铅垂线与三维H点装置躯干线之间形成的夹角.实际靠背角理论上相当于设计靠背角。

3．5 坐标参考点3．5．1 V点V点是表征驾驶员眼睛位置的点，它与通过驾驶员乘坐位置中心线的纵向铅垂平面、R点及设计座椅靠背角有关。

此点用于检查汽车视野是否符合要求。

通常用V1，V2两点表示V点的不同位置（见图1）。

3．5．2 H点、R点定义及H点确定程序按GB／T 11563规定.所用装置按GB／T 11559规定。

3．5．3 风窗玻璃基准点指从V点向前的射线与风窗玻璃外表面的交点（见图1）。

3．5．4 P点指驾驶员眼睛高度上的头部中心点，通常以P1，P2两点表示驾驶员水平观察物体时P点的不同位置（见图2，图3）.3．5．5 Pm点指通过R点的纵向铅垂面与P1、P2连线的交点（见图2，图3）.3．5．6 E点指驾驶员眼睛的中心（简称“眼点"），E1,E2（E3,E4）分别为头部中心点P在P1（P2）位置时的左右两只眼点，它们用于评价A柱视野障碍（见图3）.3．6 透明区指汽车风窗玻璃或其它透明表面的透光率（当光线与表面成直角测量时)不小于70％的区域。

汽车前后视野校核设计指南ok版本：00 汽车前、后视野校核设计指南汽车前、后视野校核设计指南1.⽬的针对整车总布置中涉及到的汽车前、后视野相关规定的设计校核进⾏规范和说明，理清设计思路，提⾼设计效率。

2.范围前视野校核适⽤于M1类汽车；后视野校核本⽂适⽤于M1、N1类汽车；3.引⽤标准GB 11562-94汽车驾驶员前⽅视野要求及测量⽅法GB 15084—94 汽车后视镜的性能和安装要求4.相关名词定义驾驶员的眼点通过汽车制造⼚确定的驾驶员设计乘坐位置中⼼，作⼀个平⾏于汽车纵向基准⾯的平⾯。

从该平⾯内的驾驶员座椅R点向上635mm，作垂直于该平⾯的⼀条直线段。

在直线段与该平⾯交点的两侧各32.5mm处（总距离为65mm）作两个点，即为驾驶员的眼点。

5汽车前、后视野校核5．1汽车前视野校核5.1.1汽车驾驶员前⽅视野必须满⾜下述要求。

5.1.1.1风窗玻璃透明区⾄少应包括风窗玻璃基准点连线所包围的⾯积。

这些基准点是：点⽔平向前偏左17°的基准点a；a．V1b．V点向前沿铅垂⾯偏上7°的基准点b；1点向前沿铅垂⾯偏下5°的基准点c；c．V2版本：00 汽车前、后视野校核设计指南d．在汽车纵向对称平⾯另⼀侧，应增加3个辅助基准点a′，b′，c′，它们与a,b,c三个基准点相对称。

5.1.1.2每根A柱双⽬障碍⾓不得超过6°。

若左右两A柱相对汽车纵向铅垂⾯是对称的，则右柱不需要再测量。

5.1.1.3在驾驶员前视野180°范围内，在通过V1的⽔平⾯下⽅和通过V2的三个平⾯（三个平⾯都和⽔平⾯向下成4°夹⾓，其中⼀个平⾯垂直于Y基准平⾯，另两个平⾯垂直于调基准平⾯）上⽅的范围内，除了A柱、三⾓窗分隔条、车外⽆线电天线、后视镜和风窗玻璃刮⽔器等造成的障碍外，不得有其它障碍。

但是以下情况除外：a．直径⼩于0.5mm的嵌⼊式天线，或⼩于1.0mm的印刷式天线，不认为是视野障碍；b．⽆线电天线的导线⼀般不得进⼊5.4规定的A区，但是导线直径⼩于0.5mm 时，可允许三根导线进⼊，此种情况不认为是视野障碍；c．最⼤直径为0.03mm，导线是竖直的，最⼩间距1.25mm，或导线是⽔平的，最⼩间距2.0mm的除霜及除雾导线，不认为是视野障碍。
