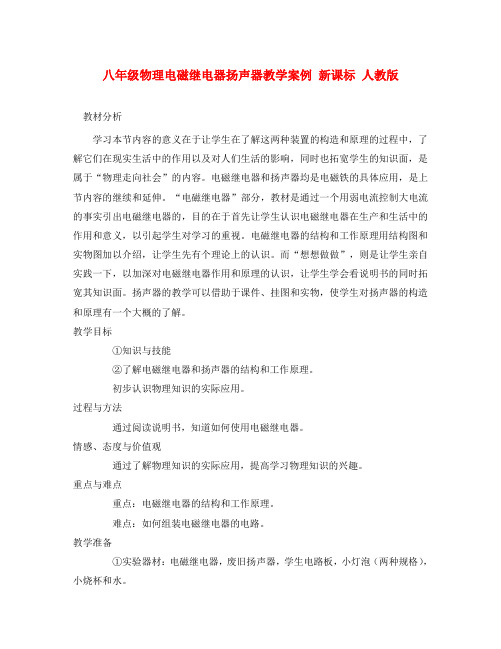

八年级物理电磁继电器扬声器教学案例新课标人教版教材分析学习本节内容的意义在于让学生在了解这两种装置的构造和原理的过程中，了解它们在现实生活中的作用以及对人们生活的影响，同时也拓宽学生的知识面，是属于“物理走向社会”的内容。
电磁继电器和扬声器均是电磁铁的具体应用，是上节内容的继续和延伸。
“电磁继电器”部分，教材是通过一个用弱电流控制大电流的事实引出电磁继电器的，目的在于首先让学生认识电磁继电器在生产和生活中的作用和意义，以引起学生对学习的重视。
电磁继电器的结构和工作原理用结构图和实物图加以介绍，让学生先有个理论上的认识。
而“想想做做”，则是让学生亲自实践一下，以加深对电磁继电器作用和原理的认识，让学生学会看说明书的同时拓宽其知识面。
扬声器的教学可以借助于课件、挂图和实物，使学生对扬声器的构造和原理有一个大概的了解。
教学目标①知识与技能②了解电磁继电器和扬声器的结构和工作原理。
初步认识物理知识的实际应用。
过程与方法通过阅读说明书，知道如何使用电磁继电器。
情感、态度与价值观通过了解物理知识的实际应用，提高学习物理知识的兴趣。
重点与难点重点：电磁继电器的结构和工作原理。
难点：如何组装电磁继电器的电路。
教学准备①实验器材：电磁继电器，废旧扬声器，学生电路板，小灯泡（两种规格），小烧杯和水。
②电化教具：课件和多媒体投影仪。
教学流程引入（复习已学知识点，观看有关电磁继电器的录像，以激发兴趣）→讲述→实验探究→（学生分组设计实验和进行实验）→交流讨论→总结规律→实验巩固→讲述→巩固练习→小结→布置作业。
板书设计第三节电磁继电器扬声器复习引入（通过形象的对比，判断正误）师问：实际生活中的电磁继电器，哪些接线柱接高压，哪些接线柱接低压？（培养学生的理论联系实际能力）生答：略。
师：指导学生分组开展实验，做本节“动手动脑学物理”第一题。
（红绿灯泡用功率大小相等的灯泡替换，金属块A、B用两铜片替换）生：每4人一组进行分组实验。
人教版九年级物理教案：20.3电磁继电器扬声器我的教案设计意图是以实际情境引入，让学生了解电磁继电器和扬声器的工作原理和应用，通过实验和探究，提高学生的动手能力和科学素养。
我的教学目标是让学生了解电磁继电器和扬声器的工作原理，学会使用简单的电子元件，培养学生的实验操作能力和科学思维。
我的教学难点是电磁继电器的控制电路和扬声器的工作原理，重点是电磁继电器的结构和制作方法。
我准备了电磁继电器实验器材和扬声器实验器材，包括电磁铁、继电器、扬声器、电线、电池等。
第一步：引入新课，讲解电磁继电器和扬声器的工作原理和应用。
第二步：演示电磁继电器实验，让学生观察电磁继电器的工作过程，引导学生理解电磁继电器的作用和控制电路的组成。
第三步：讲解扬声器的工作原理，演示扬声器实验，让学生观察扬声器的工作过程，引导学生理解扬声器的作用和制作方法。
第四步：学生分组实验，制作电磁继电器和扬声器，教师巡回指导，解答学生的疑问。
我的活动重难点是电磁继电器的控制电路和扬声器的工作原理。
我的拓展延伸是，让学生了解其他电磁元件的应用和制作方法，如电磁锁、电磁感应等，引导学生运用科学知识，解决实际问题。
重点和难点解析：在上述教案中，有几个重点和难点需要特别关注。
电磁继电器和扬声器的工作原理和应用是本节课的核心内容，学生需要通过实验和探究来理解和掌握这两个概念。
电磁继电器的控制电路和扬声器的工作原理是教学难点，需要教师在课堂上进行详细的讲解和演示。
学生分组实验的制作过程和实验结果的讲解也是重点和难点，教师需要巡回指导并解答学生的疑问。
对于电磁继电器和扬声器的工作原理和应用，我会在课堂上通过实际情境引入，例如用电磁继电器来控制电路的开关，让学生观察电磁继电器的工作过程，并引导学生理解电磁继电器的作用和控制电路的组成。
同时，我还会通过讲解扬声器的工作原理，并演示扬声器实验，让学生观察扬声器的工作过程，并引导学生理解扬声器的作用和制作方法。
对于电磁继电器的控制电路和扬声器的工作原理，我会详细讲解它们的原理和组成。
教学过程设计一、创设情境条形磁体、蹄形磁铁等周围有磁场，能够吸引铁钉等，这些磁体称为永久磁体。
如果我们在通电螺线管中插入铁芯，铁芯被磁化，可以得到较强的磁性，这样的磁体叫做电磁铁。
教师演示：电磁铁的工作并比较有无铁芯的区别。
结论一：电磁铁1．插入铁芯的通电螺线管称为电磁铁。
2．有电流通过时有磁性，没有电流时失去磁性。
二、合作探究教师提问：那么电磁铁磁性大小跟哪些因素有关呢？猜想：磁性强弱可能与电流的大小、线圈的匝数和形状有关。
教师提问：那我们怎样来判断电磁铁的磁性强弱呢？引导学生设计实验，画出电路图。
教师演示实验，引导学生分析总结。
结论二：匝数一定时，通入的电流越大，电磁铁的磁性越强。
结论三：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。
讨论：与永磁体相比电磁铁的有哪些优点？电磁铁磁性有无，可用________来控制电磁铁磁性强弱，可用_____________来控制电磁铁的极性变换，可用_____________来实现。
聆听。
观察实验。
思考总结：电磁铁有电流时有磁性，没有电流时没有磁性。
学生根据已有知识进行猜测。
电磁铁利用电流的磁效应来工作，所以猜想应该与电流大小有关。
电磁铁产生磁场的主要部件是螺线管，铁芯只是磁化后增强磁场，所以猜想与螺线管的形状和匝数有关。
学生思考回答可以通过电磁铁吸引大头针的个数判断。
学生根据控制变量法的思想设计实验步骤，并画出实验电路图。
学生观察实验，并总结。
讨论学生思考回答自己知道的电磁铁的应用。
培养学生观察、总结的能力。
培养学生知识迁移能力和进行有效猜想的能力。
培养学生知识迁移能力。
培养学生应用控制变量思想设计实验的能力。
培养学生总结能力。
培养学生对比分析能力。
三、电磁铁的应用你还知道哪些电磁铁在生产生活中的应用？教师介绍磁浮列车。
由于磁极间的相互作用，磁浮列车悬浮在空中，行走时不需接触地面，只受来自空气的阻力。
磁浮列车的最高速度可达每小时500 km以上。
◆教学过程设计第三节电磁继电器扬声器［板书］一、电磁继电器［板书］［生甲］什么是继电器？［生乙］电磁继电器的实质是什么？［生丙］电磁继电器的结构是什么？［生丁］电磁继电器的原理是什么？［生戊］电磁继电器的应用是什么？［师］我们看挂图、实物和投影讲解，看能否回答出上面的问题.［生甲］继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置.［生乙］电磁继电器实质是由电磁铁控制的开关.［生丙］电磁继电器的结构由电磁铁、衔铁、簧片、触点（静触点、动触点）组成.［生丁］电磁继电器电路由低压控制电路和高压工作电路两部分组成.［生戊］控制电路由电磁铁、低压电源和开关组成.［生己］工作电路由机器（电动机或电灯）高压电源和电磁继电器的触点部分组成.［生庚］（根据课本图9.5—2讲解）电磁继电器的工作原理：当较小的电流通过D、E 流入线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的电路接通，较大的电流就可以通过B、C带动机器工作.［生辛］断电时，电磁铁失去磁性，弹簧把衔铁弹起，切断工作电路，B、A电路接通.［生1］电磁继电器的应用是工作电路有危险的高压电路，通过电磁继电器可利用低压控制高压.［生2］工作场所温度高或环境不好，可以利用电磁继电器实行远距离操作.［师］大家通过对挂图和实物的观察及投影的讲解和讨论，回答出我们提出的问题，对电磁继电器有了初步的了解.我们阅读电磁继电器说明书，看看又能获得哪些信息，并回答出课本所提出的问题.［生甲］说明书上用途、结构、工作原理和保养能看懂.［生乙］技术要求中有些看不懂.［生丙］说明书上最重要的是“线圈额定电压、额定工作电流、工作电路电压”这几个指标.［生丁］“线圈额定电压直流6 V”表示控制电路正常工作时，B、C两端接直流6 V的电压.［生戊］“被控制电压220 V，电流1 A”表示线圈工作电路电压220 V，电路中电流是1 A.［生己］从说明书上，除了了解电磁继电器的用途、结构、工作原理、技术要求，还了解如何保养.［师］想不想使用电磁继电器?想就先观察电磁继电器上的几个接线端的位置，观察B、C之间是通过哪个触点接通的.实际的继电器还有两个触点，当断电时它们是连接在一起的，而当通电时它们断开.找到这两个触点，再设计一个电路，用一个电源和小灯泡组成工作电路，使继电器通电时小灯泡亮，断电时小灯泡灭.［生甲］这是我们组设计的电路，按这个电路接好，就能使通电时灯泡亮，断电时灯泡灭.［师］我们听优美的音乐，用收音机、录音机、电视机、音响，这些音响设备中都有扬声器.那么扬声器是怎么发出声音的呢？二、扬声器是怎样发声的［板书］［师］还记得声音是怎样产生的？［生甲］一切发声体都在振动.［师］扬声器是怎么发出声音的，看投影（扬声器构造示意图）.［师］我们知道它的构造看它如何工作.［演示］将一节5号电池通过开关直接连到扬声器的输入端，电路通电和断电时，观察扬声器锥形纸盒的运动情况；改变电源的极性，再观察扬声器锥形纸盒的运动.［生甲］通电时，线圈受磁体吸引带动锥形纸盒向里（或向外）运动并发出声响.［生乙］改变电流方向，通电时，线圈受磁体排斥带动锥形纸盒向外（或向里）运动并发出声响.［师］如果当通过扬声器的电流方向和大小连续变化时，扬声器将怎样？［生甲］通电时，线圈就带动纸盒来回振动，扬声器就能发出连续的声音.［生乙］噢！扬声器就这样把电信号转换成声音信号.（学生们继续做，兴致很高）◆课堂板书设计第五节电磁继电器扬声器一、电磁继电器1．原理：电流的磁效应2．构造：电磁铁、衔铁、弹簧、动触点、静触点。
《9.5电磁继电器扬声器》教学设计
一、教学目标
1．知识与技能
·了解电磁继电器和扬声器的结构和工作原理。
·通过阅读说明书，知道如何使用电磁继电器
3．情感、态度与价值观
·通过了解。
物理知识的实际应用，认识科学发明就在我们身边，认识科学及其相关技术对社会发展、人类生活的影响，提高学习物理的兴趣。
二、重点和难点
1．重点：电磁继电器的结构和工作原理。
2．难点：如何组装连接电磁继电器的电路。
三、学生情况分析
学习本节内容的意义在于让学生了解这两种装置的构造和原理。
通过课件的分解演示，有助于学生的体会和理解。
最后学生完成火灾自动报警器小实验，提高学生应用物理知识与生活中的能力。
四、实验器材
分组实验：电磁继电器（配磁控开关），干电池六节
六、板书设计 一、电磁继电器 1.实质：利用电磁铁来控制电路的一种开关。
2.原理：低电压、弱电流电路控制高电压、强电流电路二、扬声器：电信号转换成声信号的装置。
电磁继电器扬声器教学目标：1、知识和技能3、情感、态度、价值观通过了解物理知识的实际应用，提升学习物理知识的兴趣。
重点：1.电磁继电器、扬声器是什么和有何作用。
2.知道电磁继电器、扬声器的结构原理。
难点：能分析相关的实际继电器工作原理和电磁继电器工作电路。
教学器材：多媒体教室与电脑平台、电磁继电器。
教学课时：1课时。
教学过程：一．引入课题：让学生观察工地场景，使学生处景生情交流探讨，从而引导学生导入新课。
二、导学新课：1、电磁继电器：（1）电磁继电器结构：先通过幻灯片理解电磁继电器的构造图，再实物观察。
（2）电磁继电器的原理：对照结构图分析实际工作过程说明继电器的工作原理。
（并实行对比对照引导学生对继电器工作原理的理解）（3）电磁继电器是什么。
（引导学生一起对比探讨得出）（4）电磁继电器的作用：利用低电压、弱电流电路的通断，来控制高电压、强电流电路。
（引导学生通过观察对比得出）（5）最后与学生一起总结继电器的工作原理和用途。
2、扬声器：（1）理解扬声器的外形和内部结构：先通过幻灯片对比观察扬声器的构造图。
（2）原理：引导学生通过观察对比结合磁体间的作用总结扬声器的原理。
（3）从工作原理引导学生理解扬声器就是电信号转成声信号的一种转换器。
（4）最后对照结构图引导学生巩固掌握扬声器的结构，原理，作用。
达标练习：课本78页“动手动脑学物理”分析电磁继电器的工作原理巩固本节课的重点。
知识梳理和课堂小结；（让学生对本课的总体了解）一、继电器1、结构：2、工作原理：3、什么是继电器：是利用低电压、弱电流电路的通断，来间接地控制高电压，强电流电路的装置。
利用电磁铁来控制工作电路的一种开关。
二、扬声器1、结构：2、工作原理：利用交流电方向持续变化的特点，来改变电磁铁极性与永磁体之间的相互作用使线圈持续地来回振动带动锥形纸盆振动而发声的。
3、什么是扬声器：就是把电信号转换成声信号的一种装置。
95电磁继电器扬声器教学设计人教版八年级下人教版9.5电磁继电器扬声器教学设计（附教学反思）河北省武安市实验中学李子明课题第九章：电与磁第五节：电磁继电器扬声器学习目标知识目标：了解电磁继电器和扬声器的结构和工作原理；2.初步认识物理知识的实际应用。
过程方法：通过阅读说明书和观察电磁继电器，知道如何使用电磁继电器，提高学生的观察、分析及操作能力。
情感目标：通过认识电磁铁的实际应用，引导学生在头脑中使理论知识和生产实际建立联系，提高学习物理知识的兴趣。
学习重点了解电磁继电器的结构和工作原理学习难点电磁继电器的工作原理教学方式启发法、讨论法。
教具与媒体微机、投影仪、电磁继电器、扬声器、挂图。
教内容与教师活动学生活动设计依据学生观看利用有趣的故事激发学生的积极性学生回答由实物再到其原理图能够让问题过渡自然师生讨论、创设情境，引入新课（5min）师请同学们通过屏幕看一个这样的现象：微机播放动画展示人直接操作高压电路开关，发生了危险，以警示人们不要直接操作高压电路；再放录像，工厂里有很多机器都是由强电流驱动的，可工人师傅利用按钮来控制机器，这是为什么？难道工人师傅不危险？为什么？其实工人师傅按下的只是继电器的开关，这节课我们就来学习有关电磁继电器的知识，你们想了解它吗？想知道什么？（板书课题）二、进入新课，科学探究(一)电磁继电器（20min）【实物】老师出示实物的电磁继电器，并问：它的内部有怎样的结构呢？【提出问题】1.电磁继电器由哪几部分构成？2.它是如何工作的？结合教材P59页的内容，自己看书了解，一会儿找同学回答这两个问题。
【师生总结】1.电磁继电器是由电磁铁、衔铁、簧片、触点（静触点、动触点）师生讨论组成。
2当有较小的电流通过D、E流入线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的电路接通，较大的电流就可以通过B、C带动机器工作。
【应用】1.电磁铁两端可以接低电压、弱电流，工作电路部分可以接咼电压、强电流的设备，所以它可以由低电压、弱电流电路来间接地控制高电压、强电流电路的电路。
