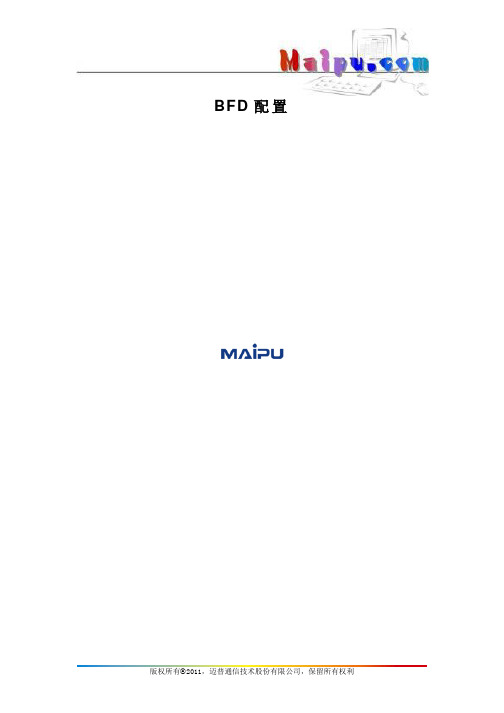

BFD配置本手册著作权属迈普通信技术有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
策划：研究院资料服务处* * *迈普通信技术有限公司地址：成都市高新区九兴大道16号迈普大厦技术支持热线：400-886-8669传真：（+8628）85148948E-mail：support@网址：邮编：610041版本：2011年8月v1.0版目录第1章BFD功能配置命令 (3)1.1 BFD功能简介 (3)1.2 BFD配置命令 (3)1.2.1 BFD配置任务列表 (3)1.2.2 BFD基本配置 (3)1.2.3 BFD参数和模式配置 (4)1.2.4 BFD显示和维护 (5)1.2.5 配置举例 (5)第1章BFD功能配置命令1.1 BFD功能简介BFD（双向检测协议），BFD每对会话按周期检测会话对方状态，以发现会话异常，当发现会话异常马上通知相应的路由协议，路由协议进行对应操作进行快速重路由，由于bfd 的检测周期一般小于1s，由此缩短了路由协议的收敛时间，因此BFD可协助ospf，rip，bgp等路由协议发现邻居的可达性或检测到链路故障，这样可快速的重路由，又可保证链路的可靠性。
1.2 BFD配置命令1.2.1 BFD配置任务列表表1-1 BFD配置任务列表配置任务说明详细配置BFD基本配置在vlan接口模式下进行下列配置必选 1.2.2BFD参数和模式配置配置BFD期望发送最小间隔可选 1.2.3 配置BFD请求接收最小间隔可选 1.2.3 配置BFD检测倍数可选 1.2.3 配置BFD会话的初始模式可选 1.2.3 配置是否允许BFD会话进入查询模式可选 1.2.3 清除当前接口下所有会话发送/接收报文统计值可选 1.2.3查看所有BFD查看所有BFD会话的信息必选 1.2.4查看各个接口下BFD配置数据必选 1.2.41.2.2 BFD基本配置表1-2 BFD基本配置操作命令备注在vlan接口模式下进行下列配置ip ospf bfd在vlan接口模式下进行下列配置no ip ospf bfd 缺省情况下ospf bfd功能关闭（当前只支持检测ospf）1.2.3 BFD参数和模式配置表1-3 BFD基本配置操作命令备注配置BFD期望发送最小间隔bfd min-transmit-interval XX恢复BFD期望发送最小间隔默认值no bfd min-transmit-interval 缺省情况下该值为400ms配置BFD请求接收最小间隔bfd min-receive-interval XX恢复BFD请求接收最小间隔默认值no bfd min-receive-interval 缺省情况下该值为400ms配置BFD检测倍数bfd detect-multiplier XX 恢复BFD检测倍数默认值no bfd detect-multiplier 配置是否允许BFD会话进入查询模式bfd demand { on | off }恢复是否允许BFD会话进入查询模式默认值no bfd demand缺省情况下该值为off（不允许）配置BFD会话初始化模式bfd session init-mode { passive |active}恢复BFD会话初始化模式默认值no bfd session init-mode 缺省情况下该值为active（主动）将接口下BFD会话发送和接收报文统计值清零clear bfd statistics说明value：该接口下会话期望发送检测报文的最小间隔，取值范围200ms~1000ms，默认值为400ms注：最终发送报文的间隔为：当前会话的期望发送最小间隔与远端与之会话的请求接收最小间隔二者中较大的那个值乘以70％到90%的随机值产生1.2.4 BFD显示和维护表1-3 BFD基本配置操作命令备注查看所有BFD会话的信息show bfd session [verbose]查看各个接口下BFD配置数show bfd interface [verbose]1.2.5 配置举例！在接口vlan 1下启动ospf bfd 功能Switch(config-if-vlanInterface-1)#ip ospf bfd！在接口vlan 1下关闭ospf bfd 功能Switch(config-if-vlanInterface-1)#no ip ospf bfd！在接口vlan 1下配置期望最小发送间隔为800msSwitch(config-if-vlanInterface-1)#bfd min-transmit-interval 800！在接口vlan 1下恢复期望最小发送间隔为默认值Switch(config-if-vlanInterface-1)#no bfd min-transmit-interval！在接口vlan 1下配置请求接收最小间隔为800msSwitch(config-if-vlanInterface-1)#bfd min-receive-interval 800！在接口vlan 1下恢复请求接收最小间隔为默认值Switch(config-if-vlanInterface-1)#no bfd min-receive-interval！在接口vlan 1下配置允许BFD 控制报文失效个数为8Switch(config-if-vlanInterface-1)#bfd detect-multiplier 8！在接口vlan 1下恢复允许BFD 控制报文失效个数为默认值Switch(config-if-vlanInterface-1)#no bfd detect-multiplier！在接口vlan 1下配置允许会话进入查询模式Switch(config-if-vlanInterface-1)#bfd demand on！在接口vlan 1下配置不允许会话进入查询模式Switch(config-if-vlanInterface-1)#bfd demand off！在接口vlan 1下配置会话为被动模式Switch(config-if-vlanInterface-1)#bfd session init-mode passive ！在接口vlan 1下配置会话为主动模式Switch(config-if-vlanInterface-1)#bfd session init-mode active Switch(config-if-vlanInterface-1)#clear bfd statistics！显示所有会话信息Switch(config)#show bfd session！显示所有会话详细信息Switch(config)#show bfd session verbose！显示各个接口下bfd参数show bfd interface！显示各个接口下bfd参数详细信息show bfd interface verbose。
目录一、迈普路由器产品系列 ..........................................................................................1MP8800系列万兆核心路由器 ...........................................................................2MP7500全冗余ATCA核心路由器...................................................................3MP3800系列开放式全业务汇聚路由器 ...........................................................4MP2900系列开放式高速接入路由器 ...............................................................5MP2824系列开放式全业务接入路由器 ...........................................................6MP2800系列增强型宽窄带一体化智能路由器 ...............................................7MP1800系列3G专业级路由器 ........................................................................8MP1800-20 3G无线路由器 ................................................................................9MP IMR800 3G无线路由器 ...............................................................................二、迈普交换机产品系列 ..........................................................................................1MyPower S11800系列数据中心级核心交换机 ................................................2MyPower S8900系列高性能电信级交换机 ......................................................3MyPower S6800系列万兆核心路由交换机 ......................................................4MyPower S6600系列万兆汇聚路由交换机 ......................................................5MyPower S5800系列数据中心级接入交换机 ..................................................6MyPower S4320系列增强型千兆汇聚路由交换机 ..........................................7MyPower S4300系列增强型千兆汇聚路由交换机 ..........................................8MyPower S4220系列全千兆汇聚路由交换机 ..................................................9MyPower S4200系列千兆汇聚路由交换机 ......................................................10MyPower S4100系列电信级智能三层交换机 ...........................................11MyPower S4000系列千兆汇聚路由交换机 ...............................................12MyPower S3320系列千兆智能型网管交换机 ...........................................13MyPower S3300系列千兆智能网管型交换机 ...........................................14MyPower S3220系列千兆智能网管型交换机 ...........................................15MyPower S3200系列千兆智能网管型交换机 ...........................................16MyPower S3120系列百兆智能网管型交换机 ...........................................17MyPower S3100系列千兆智能网管型交换机 ...........................................18MyPower S2000系列网管型交换机 ...........................................................三、迈普安全产品系列 ..............................................................................................1MPSec MSG4000-X1安全网关..........................................................................2MPSec MSG4000-G6安全网关..........................................................................3MPSec MSG4000-G4安全网关..........................................................................4MPSec MSG4000-G2安全网关..........................................................................5MPSec MSG4000-G1安全网关..........................................................................6MPSec MSG4000-F6安全网关 ..........................................................................7MPSec VPN3000系列VPN网关.......................................................................8电子政务外网IPSec VPN网关..........................................................................9MPSec ISG1000系列网关 ..................................................................................四、迈普应用与服务产品系列 ..................................................................................1Maipu Mico一体化信息安防系统 .....................................................................2终端信息安全管理系统 ......................................................................................3MPSec CMS证书管理服务器 ............................................................................4Maipu AAS迈普接入认证服务器......................................................................5Maipu Portal服务器 ............................................................................................6迈普智能3G综合业务管理平台 .......................................................................7MS8000系列智能传媒服务器 ...........................................................................8MT1000系列媒体网关 .......................................................................................9迈普网络自动化运维系统 ..................................................................................10Maipu Masterplan迈普统一网络管理平台.................................................11Maipu DeviceMaster迈普路由交换设备管理系统 ....................................12迈普管理支撑系统 .......................................................................................五、迈普无线网络产品系列 ......................................................................................1Masterplan迈普无线有线一体化网管软件 .......................................................2MyPower WA2000 11n系列智能AP .................................................................3MyPower WA2000 同频系列无线智能AP .......................................................4MyPower WNC6000智能无线控制器 ...............................................................5MyPower WNC6000同频智能无线控制器 .......................................................6MyPower WA1000 11n系列WLAN CPE终端 .................................................六、迈普统一通信产品系列 ......................................................................................1MyPower VG 6000系列媒体网关......................................................................2MyPower VG 2000系列媒体网关......................................................................3MyPower VG2000-x系列媒体网关 ...................................................................4MyPower VG 800系列媒体网关........................................................................5MyPower VG A600系列媒体网关.....................................................................6MyPower VEP600系列IP可视电话 .................................................................7MyPower VEP310系列IP话机 .........................................................................8MyPower VEP300系列IP话机 .........................................................................9MyPower UCA个人通信助手............................................................................10MyPower VC8100 IP通信服务器 ...............................................................11MyPower IP电话会议系统..........................................................................12MyPower VC8200协同视频服务器............................................................13MyPower MCC融信呼 ................................................................................14迈普MyPower ICR 录音软件.....................................................................。
BFD技术白皮书BFD技术白皮书华为技术有限公司Huawei Technologies Co., Ltd.目录1前言 (2)2技术介绍 (4)2.1协议概述 (4)2.2报文格式 (4)2.3检测模式 (7)2.4发送周期及检测时间 (9)2.5参数修改 (10)2.6会话建立 (11)2.6.1会话初始化过程 (11)2.6.2会话建立过程 (13)3BFD的标准化 (16)4典型应用 (17)4.1应用于快速重路由 (17)4.2应用于媒体网关与核心网的可靠连接 (19)5结束语 (20)附录A 参考资料 (21)附录B 缩略语 (21)BFD技术白皮书摘要：BFD（双向转发检测）是一套用来实现快速检测的国际标准协议，提供一种轻负荷、持续时间短的检测。
与以往的其他”HELLO”检测机制相比，具有许多独到的优势。
华为公司已经在数通产品上实现了BFD技术，并提供整套解决方案。
关键词：BFD、快速检测1 前言网络设备一个越来越重要的特征是，要求对相邻系统之间通信故障进行快速检测，这样在出现故障时可以更快的建立起替代通道或倒换到其他链路。
目前，一些硬件如SDH等可以提供这个功能，但是对于很多硬件或者软件无法提供这个功能，比如以太网，还有一些无法实现路径检测，比如转发引擎或者接口等，无法实现端到端的检测，在目前的网络一般采用慢Hello机制，尤其在路由协议中，在没有硬件帮助下，检测时间会很长（例如：OSPF需要2秒的检测时间，ISIS需要1秒的检测时间），这对一些电信级业务来说时间太长了，当数据速率到吉比特时，缺陷感应时间长代表着大量数据的丢失，并且对于不允许路由协议的节点没有办法检测到链路的状态。
同时，在现有的IP网络中不具备秒以下的间歇性故障修复功能，而传统路由架构在对实时应用（如语音）进行准确故障检测方面能力有限，伴随着VoIP应用的激增，实现快速网络故障检测和修复越发显得必要。
BFD协议的出现，为上述问题提出了一种解决方案，BFD能够在系统之间的任何类型通道上进行故障检测，这些通道包括直接的物理链路，虚电路，隧道，MPLS LSP，多跳路由通道，以及非直接的通道。
BFD技术白皮书BFD技术白皮书华为技术有限公司Huawei Technologies Co., Ltd.目录1前言 (2)2技术介绍 (4)2.1协议概述 (4)2.2报文格式 (4)2.3检测模式 (7)2.4发送周期及检测时间 (9)2.5参数修改 (10)2.6会话建立 (11)2.6.1会话初始化过程 (11)2.6.2会话建立过程 (13)3BFD的标准化 (16)4典型应用 (17)4.1应用于快速重路由 (17)4.2应用于媒体网关与核心网的可靠连接 (19)5结束语 (20)附录A 参考资料 (21)附录B 缩略语 (21)BFD技术白皮书摘要：BFD（双向转发检测）是一套用来实现快速检测的国际标准协议，提供一种轻负荷、持续时间短的检测。
与以往的其他”HELLO”检测机制相比，具有许多独到的优势。
华为公司已经在数通产品上实现了BFD技术，并提供整套解决方案。
关键词：BFD、快速检测1 前言网络设备一个越来越重要的特征是，要求对相邻系统之间通信故障进行快速检测，这样在出现故障时可以更快的建立起替代通道或倒换到其他链路。
目前，一些硬件如SDH等可以提供这个功能，但是对于很多硬件或者软件无法提供这个功能，比如以太网，还有一些无法实现路径检测，比如转发引擎或者接口等，无法实现端到端的检测，在目前的网络一般采用慢Hello机制，尤其在路由协议中，在没有硬件帮助下，检测时间会很长（例如：OSPF需要2秒的检测时间，ISIS需要1秒的检测时间），这对一些电信级业务来说时间太长了，当数据速率到吉比特时，缺陷感应时间长代表着大量数据的丢失，并且对于不允许路由协议的节点没有办法检测到链路的状态。
同时，在现有的IP网络中不具备秒以下的间歇性故障修复功能，而传统路由架构在对实时应用（如语音）进行准确故障检测方面能力有限，伴随着VoIP应用的激增，实现快速网络故障检测和修复越发显得必要。
BFD协议的出现，为上述问题提出了一种解决方案，BFD能够在系统之间的任何类型通道上进行故障检测，这些通道包括直接的物理链路，虚电路，隧道，MPLS LSP，多跳路由通道，以及非直接的通道。
迈普路由器产品系列...................................................1 MP8800系列万兆核心路由器..........................................2 MP7500全冗余ATCA核心路由器.....................................3 MP3800系列开放式全业务汇聚路由器.................................4 MP2900系列开放式高速接入路由器....................................5 MP2824系列开放式全业务接入路由器.................................6 MP2800系列增强型宽窄带一体化智能路由器...........................7 MP1800系列3G专业级路由器 .......................................8 MP1800-20 3G无线路由器...........................................9 MP IMR800 3G无线路由器..........................................._ 迈普交换机产品系列 ..................................................1 MyPower S11800系列数据中心级核心交换机...........................2 MyPower S8900系列高性能电信级交换机...............................3 MyPower S6800系列万兆核心路由交换机...............................4 MyPower S6600系列万兆汇聚路由交换机...............................5 MyPower S5800系列数据中心级接入交换机............................6 MyPower S4320系列增强型千兆汇聚路由交换机........................7 MyPower S4300系列增强型千兆汇聚路由交换机........................8 MyPower S4220系列全千兆汇聚路由交换机.............................9 MyPower S4200系列千兆汇聚路由交换机...............................10 MyPower S4100系列电信级智能三层交换机........................11 MyPower S4000系列千兆汇聚路由交换机..........................12 MyPower S3320系列千兆智能型网管交换机........................13 MyPower S3300系列千兆智能网管型交换机........................14 MyPower S3220系列千兆智能网管型交换机........................15 MyPower S3200系列千兆智能网管型交换机........................16 MyPower S3120系列百兆智能网管型交换机........................17 MyPower S3100系列千兆智能网管型交换机.........................18 MyPower S2000系列网管型交换机.................................三、迈普安全产品系列.....................................................1 MPSec MSG4000-X1 安全网关.........................................2 MPSec MSG4000-G6 安全网关.........................................3 MPSec MSG4000-G4 安全网关........................................4 MPSec MSG4000-G2 安全网关.........................................5 MPSec MSG4000-G1 安全网关........................................6 MPSec MSG4000-F6安全网关.........................................7 MPSec VPN3000 系列VPN 网关.......................................8 电子政务外网IPSec VPN网关..........................................9 MPSec ISG1000系列网关.............................................四、迈普应用与服务产品系列..............................................1 Maipu Mico 一体化信息安防系统.......................................2 终端信息安全管理系统.................................................3 MPSec CMS证书管理服务器...........................................4 Maipu AAS迈普接入认证服务器........................................5 Maipu Portal 服务器...................................................6 迈普智能3G综合业务管理平台.........................................7 MS8000系列智能传媒服务器...........................................8 MT1000系列媒体网关.................................................9 迈普网络自动化运维系统..............................................10 Maipu Masterplan迈普统一网络管理平台............................11 Maipu DeviceMaster迈普路由交换设备管理系统.....................12 迈普管理支撑系统.................................................五、迈普无线网络产品系列.................................................1 Masterplan迈普无线有线一体化网管软件...............................2 MyPower WA2000 11n 系列智能AP ................................................................3 MyPower WA2000同频系列无线智能AP ..........................................................4 MyPower WNC6000智能无线控制器....................................5 MyPower WNC6000同频智能无线控制器................................6 MyPower WA1000 11n 系列WLAN CPE 终端 ...........................六、迈普统一通信产品系列 ...............................................1 MyPower VG 6000系列媒体网关......................................2 MyPower VG 2000系列媒体网关......................................3 MyPower VG2000-X系列媒体网关......................................4 MyPower VG 800系列媒体网关 .......................................5 MyPower VG A600系列媒体网关.......................................6 MyPower VEP600系列IP可视电话.....................................7 MyPower VEP310 系列IP 话机........................................8 MyPower VEP300 系列IP 话机........................................9 MyPower UCA个人通信助手...........................................10 MyPower VC8100 IP 通信服务器....................................11 MyPower IP电话会议系统.........................................12 MyPower VC8200协同视频服务器.................................13 MyPower MCC 融信呼.............................................14 迈普MyPower ICR录音软件 .......................................迈普路由器产品系列1 MP880C系列万兆核心路由器1.1 产品概述MP8800系列路由器是迈普通信技术股份有限公司自主研发的，全球第一款采用众核技术的路由器，是基于对行业用户业务应用的充分调研和深刻理解而推出的一款跨时代的万兆级高端骨干核心路由器。
迈普交换机常用命令手册-v1迈普常用命令手册V1.3目录1概述 (1)2配置命令 (2)2.1系统模式及切换 (2)2.2基础配置 (4)2.2.1配置主机名 (4)2.2.2配置账户 (5)2.2.3配置登陆 (5)2.2.4配置Vlan (5)2.3配置端口 (6)2.3.1双工速率........................................................................................................ 错误!未定义书签。
2.4配置T RACK (6)2.5配置MSTP (7)2.6配置VRRP (7)2.7配置T RUNK (7)2.8多接口LINK-AGGREGATION (8)2.9配置ACL (8)2.10配置路由 (9)2.10.1静态路由 (9)2.10.2配置RIP (9)2.10.3配置OSPF (10)2.11管理配置 (10)2.11.1配置AAA (10)2.11.2配置端口镜像 (11)2.11.3文件管理 (11)2.11.4Logging (12)2.11.5配置SNMP (12)2.11.6配置NTP (13)3迈普常用命令 (14)3.1查找MP命令 (14)3.2常用命令 (14)3.2.1查看信息........................................................................................................ 错误!未定义书签。
3.2.2删除配置........................................................................................................ 错误!未定义书签。
3.2.3查看配置文件 (14)3.2.4查看路由配置 (14)3.2.5查看路由表 (14)3.2.6查看VRRP状态 (15)3.2.7查看二层接口信息 (15)3.2.8查看bfd信息 (15)3.2.9查看设备信息 (15)3.2.10查看用户信息 (15)1概述本手册编写的目的是为了使分行管理员快速掌握迈普MP2900路由交换一体机的常用命令，为设备运维工作提供帮助和指导。
目录一、迈普路由器产品系列...........................................................................................1MP8800系列万兆核心路由器............................................................................2MP7500全冗余ATCA核心路由器 ...................................................................3MP3800系列开放式全业务汇聚路由器............................................................4MP2900系列开放式高速接入路由器................................................................5MP2824系列开放式全业务接入路由器............................................................6MP2800系列增强型宽窄带一体化智能路由器................................................7MP1800系列3G专业级路由器.........................................................................8MP1800-20 3G无线路由器.................................................................................9MP IMR800 3G无线路由器................................................................................二、迈普交换机产品系列...........................................................................................1MyPower S11800系列数据中心级核心交换机.................................................2MyPower S8900系列高性能电信级交换机.......................................................3MyPower S6800系列万兆核心路由交换机.......................................................4MyPower S6600系列万兆汇聚路由交换机.......................................................5MyPower S5800系列数据中心级接入交换机...................................................6MyPower S4320系列增强型千兆汇聚路由交换机...........................................7MyPower S4300系列增强型千兆汇聚路由交换机...........................................8MyPower S4220系列全千兆汇聚路由交换机...................................................9MyPower S4200系列千兆汇聚路由交换机.......................................................10MyPower S4100系列电信级智能三层交换机............................................11MyPower S4000系列千兆汇聚路由交换机................................................12MyPower S3320系列千兆智能型网管交换机............................................13MyPower S3300系列千兆智能网管型交换机............................................14MyPower S3220系列千兆智能网管型交换机............................................15MyPower S3200系列千兆智能网管型交换机............................................16MyPower S3120系列百兆智能网管型交换机............................................17MyPower S3100系列千兆智能网管型交换机............................................18MyPower S2000系列网管型交换机............................................................三、迈普安全产品系列...............................................................................................1MPSec MSG4000-X1安全网关 ..........................................................................2MPSec MSG4000-G6安全网关 ..........................................................................3MPSec MSG4000-G4安全网关 ..........................................................................4MPSec MSG4000-G2安全网关 ..........................................................................5MPSec MSG4000-G1安全网关 ..........................................................................6MPSec MSG4000-F6安全网关...........................................................................7MPSec VPN3000系列VPN网关 .......................................................................8电子政务外网IPSec VPN网关 ..........................................................................9MPSec ISG1000系列网关...................................................................................四、迈普应用与服务产品系列...................................................................................1Maipu Mico一体化信息安防系统......................................................................2终端信息安全管理系统.......................................................................................3MPSec CMS证书管理服务器.............................................................................4Maipu AAS迈普接入认证服务器 ......................................................................5Maipu Portal服务器.............................................................................................6迈普智能3G综合业务管理平台........................................................................7MS8000系列智能传媒服务器............................................................................8MT1000系列媒体网关........................................................................................9迈普网络自动化运维系统...................................................................................10Maipu Masterplan迈普统一网络管理平台 .................................................11Maipu DeviceMaster迈普路由交换设备管理系统.....................................12迈普管理支撑系统........................................................................................五、迈普无线网络产品系列.......................................................................................1Masterplan迈普无线有线一体化网管软件........................................................2MyPower WA2000 11n系列智能AP..................................................................3MyPower WA2000 同频系列无线智能AP........................................................4MyPower WNC6000智能无线控制器................................................................5MyPower WNC6000同频智能无线控制器........................................................6MyPower WA1000 11n系列WLAN CPE终端..................................................六、迈普统一通信产品系列.......................................................................................1MyPower VG 6000系列媒体网关 ......................................................................2MyPower VG 2000系列媒体网关 ......................................................................3MyPower VG2000-x系列媒体网关....................................................................4MyPower VG 800系列媒体网关 ........................................................................5MyPower VG A600系列媒体网关 .....................................................................6MyPower VEP600系列IP可视电话..................................................................7MyPower VEP310系列IP话机..........................................................................8MyPower VEP300系列IP话机..........................................................................9MyPower UCA个人通信助手 ............................................................................10MyPower VC8100 IP通信服务器................................................................11MyPower IP电话会议系统 ..........................................................................12MyPower VC8200协同视频服务器 ............................................................13MyPower MCC融信呼.................................................................................14迈普MyPower ICR 录音软件 .....................................................................。
NE40-8NE40-8
A forwarding platform
B forwarding platform
图3NGN组网方案
语音业务对承载网的要求之一出现故障时要求在几百毫秒内实现倒换最好达到50ms结合VPN语音业务从一端到另一端包括的环节有NGN设备>PE>承
载网核心网->PE-> NGN设备其中任何一个环节包括链路和设备无法达到上述的
要求对语音就会有影响其中包括P节点故障以及PE节点故障
当P接点故障时一般采用快速重路由技术这包括了传统的TE FRR以及最新的LDP FRR这两种技术都为主用的LSP提供备份的LSP进行保护当主用LSP故障时在
故障的前一个节点切换到备用LSP上
BFD可以为P节点提供快速检测相邻节点或链路故障的能力在BFD检测到这种故障时触发FRR机制完成切换工作从而保证用户数据业务损失降低到最小
当PE发生故障时则采用MPLS VPN FRR解决原来PE发生故障后不能迅速的倒换到备用PE上的问题目的就是要求VPN业务能够快速的倒换到备用隧道和备用PE从
而保证流量在很短的时间内可以恢复MPLS VPN FRR的主要实现手段就是在主隧道可
用时把备份隧道的转发信息同时提供给转发引擎当转发引擎感知到主隧道不可用时
能够不依赖控制平面的收敛直接使用备份隧道转发信息
BFD可以为MPLS VPN FRR提供到对端PE的快速检测功能当BFD检测到对端PE 连接断后通知MPLS VPN FRR由MPLS VPN FRR完成切换动作从而保证用户数据业
PDF 文件使用 "pdfFactory Pro" 试用版本创建。
BFD技术白皮书本文档介绍了双向转发检测（BFD）技术的原理及应用，BFD是一套用来快速检测的国际标准协议，提供了一种轻负荷，短周期的故障检测。
迈普公司已在高端网络产品上实现了BFD技术，可以为用户提供完整的解决方案，从而能够大幅提高网络的服务质量。
目录1概述 (3)2 技术简介 (3)2.1BFD技术原理 (3)2.2 术语 (4)3 关键技术 (4)3.1 报文格式 (4)3.2 协议状态机 (6)3.3工作模式 (7)3.4会话的建立 (8)4 典型应用 (11)4.1 BFD加快路由协议收敛 (11)4.2 BFD加快VRRP协议收敛 (12)1概述众所周知，IP网络并不具备秒级以下的间歇性故障修复功能，而传统路由架构在对实时应用(如语音)进行准确故障检测方面能力有限。
随着VoIP应用的激增，实现快速网络故障检测和修复越发显得必要。
网络设备的一个日益重要的特色就是可以迅速的检测到临近系统之间的通信故障，以便更快的建立或切换到备用路径。
在某些环境中由于数据链路硬件的作用可以使故障检测相当的迅速(例如SDH)。
但是很多媒介并没有提供这种能力(例如以太)，还有一些无法实现端到端的路径检测。
如果硬件不能够对故障检测提供帮助时，网络中将使用缓慢的Hello机制来进行故障检测，这一般是由路由协议来提供。
而目前存在的路由协议所能够提供的可以检测到网络故障的最快时间基本都是秒级的，这对于某些应用来说实在是太长了，并且当网络业务达到吉比特时，秒级的故障检测速度将会导致大量数据的丢失。
此外，路由协议所提供的Hello机制只有当该路由协议被使用时才有效，并且路由协议所提供的检测含义略有不同——它们检测的是两个路由协议引擎之间路径上的故障。
双向转发检测(Bidirectional Forwarding Detection ,BFD)能大大提高网络的故障检测速度。
IETF草案标准BFD提供了一种简单、轻量和抽象的方法，对网络链接能力和系统通信转发功能进行检测。
BFD的目标之一就是在临近的转发引擎之间的路径上提供低耗费、短周期的故障检测。
而另一个目标则是提供一种专门的机制用于存活检测，适用于任何媒介、任何协议，并为检测周期和耗费提供较宽的选择范围，以避免不同检测方式的重叠。
BFD协议的出现，为上述问题提出了一种解决方案，BFD能够在系统之间的任何类型通道上进行故障检测，这些通道包括直连的物理链路，虚电路，隧道，MPLS LSP，多跳路由通道，以及非直连的通道。
同时正是由于BFD实现故障检测的简单、单一性，致使BFD能够专注于转发故障的快速检测，使故障检测时间提高到毫秒级。
BFD功能实现简单，是针对通信转发故障检测的最好方案。
2 技术简介2.1BFD技术原理BFD是一种高速的独立Hello协议，可以用于检测一对邻近系统之间任何类型的路径故障。
BFD在一对邻近系统间进行对等会话，一对邻近系统在它们之间建立会话的通道上周期性或间歇性的发送检测报文，如果某个系统在足够长的时间内没有收到对端的检测报文，则认为本系统到相邻系统的双向通道的某个部分发生了故障。
在某些条件下，为了减少负荷，系统之间的发送和接收速率需要协商。
每个系统都会估计自己可以接受的发送和接收报文的速率，以便和邻居协商故障检测的频率。
这种协商机制可以随时改变参数以适应不同的环境。
当一对相同的系统之间存在多条路径时，在它们之间也可以建立多条BFD会话。
在建立BFD会话时，BFD状态机实现了三次握手，以确保双方都知道状态的变化。
BFD可以被提取为一种简单的服务。
BFD所提供的基本服务就是建立、销毁、修改一条会话。
当会话Up或Down时BFD都会通知它的客户端。
BFD没有自己的发现机制，由具体的应用触发邻居的发现和BFD会话的建立。
2.2 术语MPLS：多协议标签交换(Multiprotocol Label Switching)。
OSPF：开放最短路径优先（Open Shortest Path First）是一种基于链路状态的动态路由协议。
VRRP：虚拟路由冗余协议（Virtual Router Redundancy Protocol）。
Master：VRRP的一个状态，活动路由器处于该状态，且保证相关IP报文的转发。
Backup：VRRP的一个状态，备份路由器处于该状态，且保证在活动路由器失效时及时切换。
Track：容纳多个监控对象并将这些监控对象的综合状态统一展现给外部模块的对象。
BFD：双向转发检测（Bidirectional Forwarding Detection）。
DMTI：期望最小发送间隔（Desired Min TX Interval）。
RMRI：需求最小接收间隔（Required Min RX Interval）。
DetectMult：检测倍数。
3 关键技术3.1 报文格式BFD发送的检测报文是UDP报文，定义两种类型的报文，控制报文和回声报文。
控制报文有必选字段部分和可选字段部分，所使用的UDP目的端口号为3784，源端口号在49152到65535的范围内，回声报文的格式没有定义，3.2 协议状态机BFD session存在四种状态：Init、Up、Down、AdminDown。
每个系统都通过BFD控制报文的Sta字段来通告它的当前session状态，接收到对端的session状态和本端的session的状态结合起来将驱动状态机。
Down：表明session是down掉的（或者刚刚才被创建）。
Init：表明正在和对端系统通信中，本地系统希望使session up起来，但远端系统还没有意识到这种改变。
Up：表明BFD session已经成功建立起来了，系统之间的连接工作正常。
AdminDown：表明session被管理者强制down掉，这将会使远端系统进入并保持在Down 状态。
下图3概括了BFD的状态机：会话建立过程是一个三次握手的过程，经过此过程后两端的会话变为Up状态，在此过程中同时协商好相应的参数，以后的状态变化就是根据缺陷的检测结果来进行，并做相应的处理。
下图概括了BFD的状态机运转情况：图3 BFD状态机3.3工作模式BFD提供了两种工作模式，还有一种附加的回声功能可以和两种模式结合使用。
3.3.1异步模式BFD基本的工作模式是异步模式。
在这种模式下，系统之间周期性的互相发送BFD控制报文，如果在一段时间内没有收到对方的BFD控制报文，则这个相应的会话就宣告失败。
3.3.2查询模式查询模式通过双方系统设置BFD控制报文的D位来进行协商，只有当双方系统都请求查询模式才能够被启用。
在查询模式下需要使用其他的机制来维持两个系统之间的连通性。
这种机制可能是从远端系统收到流量；另外也可以是使用Echo功能。
当一条BFD session Up之后，如果查询模式被启用，则双方系统都将停止发送BFD控制报文，而依靠其他手段来维持连通性。
当某个系统希望验证连通性的时候，它将发起一个Poll序列。
它将以协商好的发送速率周期性的发送设置了Poll位的BFD控制报文。
而收到这样一个报文的系统将立即回复一个设置了Final位的BFD控制报文。
收到对一个Poll系列的响应报文将中止Poll序列的发送。
如果一直没有收到对Poll的响应，Poll将重复发送直到检测周期超时，这时将宣布session Down掉。
在查询模式下，检测周期的计算和异步模式不同，此时将基于本地系统的发送速率，而不是远端系统的发送速率。
注意这种机制还需要协商的检测周期必须大于两个系统之间的来回时间，否则Poll机制将总是失败的。
查询模式可以在任何时刻通过设置或清除BFD控制报文中的D位来启用或禁用，而这并不会影响到BFD session的状态。
3.3.3Echo回声功能Echo回声功能是一种附加的回声功能。
当使用Echo回声功能时，一组BFD Echo 回声报文流将被发送给其它系统并被其它系统环回回来。
如果这组回声数据流中的许多报文没有收到，则认为会话Down掉。
Echo回声功能可以和异步或查询模式结合使用，这时Echo回声功能将处理检测任务，因此周期性发送控制报文的速率将被减小(异步模式下)或完全不发送(查询模式下)。
Echo回声功能可以独立运行在一对系统之间的任一方向上。
系统可以通告它愿意接收环回Echo回声报文，但却可能不希望发送任何Echo回声报文。
当系统启用Echo回声功能时，有利于选择一个缓慢的控制报文接收速率，因为此时存活检测己经由Echo 回声报文来处理。
3.4会话的建立BFD在一对邻近系统之间建立会话，用来监测邻近系统间的双向转发路径，为上层协议服务。
BFD在进行检测前，需要在通道两端建立对等会话，会话建立以后以协商后的速率各自向对端发送BFD的控制报文来实现故障检测。
其会话检测的路径可以是标记交换路径，也可以是其它类型的隧道或是可交换以太网。
3.4.1会话的初始化过程BFD会话建立过程中的初始化阶段，两端可以分为主动方和被动方，也可以同时是主动方，但是至少有一端为主动角色。
主动方在建立对话前不管是否收到对端发来的BFD控制报文，都会主动发送BFD控制报文。
被动方在建立对话前不会主动发送BFD控制报文，直到收到对端发送来的控制报文。
初始化阶段的两种方式：一、两端都为主动方当两端都为主动角色时，两端的系统都要向对端发送Your Discriminator为0的BFD 控制报文，直到两端学到对端的辨别值，然后开始建立会话(例如:由OSPF或者ISIS建立的BFD会话可以是两端都为主动角色)。
当两端都为主动方时，由于Your Discriminator字段为0，依据BFD协议无法分离到相应的会话上，所以对于初始化报文需要其它的方法：1)对于单跳：根据接收报文的接口进行区分不同的BFD会话，但要求接收的报文TTL必须为255。
2)对于多跳：1 强制规定对于一对源地址和目的地址只能建立一对会话，这样系统在收到BFD多跳的初始化会话后，可以首先根据IP报文头中的目的地址和源地址区分这属于哪个BFD会话。
2 使用非BFD报文来区分不同的BFD多跳会话，一对系统使用这种方法在建立BFD会话之前就己经了解到了对方的Discriminator是多少，这样系统之间发出的BFD报文中的Your Discriminator字段从一开始就是对端的Discriminator的值。
二、一端主动方另一端被动方具体应用根据检测的需要来决定谁是主动方、谁是被动方，主动方首先发送报文，被动方在收到主动方的报文后开始发送控制报文，以后主动方和被动方发送的报文中Your Discriminator都不为零，每端都依据相应的Discriminator把控制报文分离到相应的会话上。
