迈普路由器配置手册 系统基础

迈普路由器配置手册集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）第1章系统基础本章主要讲述迈普路由器中MYPOWER-R系统的基本知识，包括MYPOWER-R系统模式、配置环境的准备及命令行接口的有关知识等。

本章主要内容：路由器配置方式命令运行模式搭建配置环境命令行接口路由器WEB配置1.1路由器配置方式迈普路由器为用户提供了四种典型的配置方式，分别是：通过console口，采用shell命令进行配置通过336modem模块LINE口进行配置通过Telnet远程登录到路由器上配置通过SNMP网管系统对路由器进行配置其中最后一种配置方式提供中英文的用户界面，主要用于用户监控网络的工作状态及收集系统统计信息。

本用户手册主要描述通过console口配置路由器的方法，通过336modem模块LINE口、Telnet远程登录配置路由器的方法与之类似，通过SNMP网管系统对路由器进行配置的细节详见路由器网管系统说明书。

1.2命令运行模式迈普路由器MYPOWER-R 为系统命令的管理及执行专门提供了一个命令处理子系统，称之为shell，其主要功能包括：系统命令的注册系统配置命令的用户编辑用户输入命令（通过Console口或Telnet连接）的语法分析系统命令的执行用户通过shell命令配置路由器时，系统为命令的执行提供了多种运行模式，每种命令模式分别支持特定的MYPOWER-R配置命令，从而达到分级保护系统的目的，确保系统不受未经授权的访问。

Shell子系统当前为配置命令的运行提供以下多种模式，不同的模式对应于不同的系统提示符，用以提示用户当前所处的系统模式。

可能的一些模式如下：普通用户模式（user EXEC）特权用户模式（privileged EXEC）全局配置模式（global configuration）接口配置模式（interface configuration）路由配置模式（router configuration）文件系统模式（file system configuration）访问列表配置模式（access list configuration）语音口配置模式（voice-port configuration）拨号端配置模式（dial-peer configuration）加密变换配置模式（crypto transform-set configuration）加密映射配置模式（crypto map configuration）IKE策略配置模式（isakmp configuration）公钥系列配置模式（pubkey-chain configuration）公钥配置模式（pubkey-key configuration）DHCP配置模式（dhcp configuration）其他配置模式在相关章节中进行介绍，表1-1描述了各种命令模式的进入方法及模式间的切换方法。

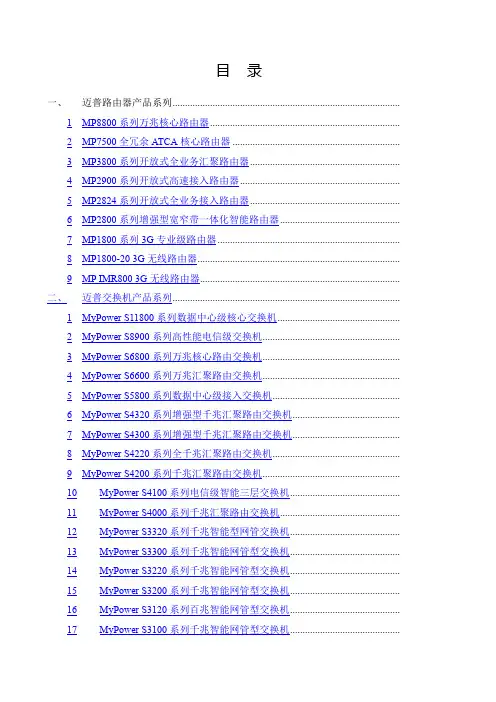

目录一、迈普路由器产品系列 ..........................................................................................1MP8800系列万兆核心路由器 ...........................................................................2MP7500全冗余ATCA核心路由器...................................................................3MP3800系列开放式全业务汇聚路由器 ...........................................................4MP2900系列开放式高速接入路由器 ...............................................................5MP2824系列开放式全业务接入路由器 ...........................................................6MP2800系列增强型宽窄带一体化智能路由器 ...............................................7MP1800系列3G专业级路由器 ........................................................................8MP1800-20 3G无线路由器 ................................................................................9MP IMR800 3G无线路由器 ...............................................................................二、迈普交换机产品系列 ..........................................................................................1MyPower S11800系列数据中心级核心交换机 ................................................2MyPower S8900系列高性能电信级交换机 ......................................................3MyPower S6800系列万兆核心路由交换机 ......................................................4MyPower S6600系列万兆汇聚路由交换机 ......................................................5MyPower S5800系列数据中心级接入交换机 ..................................................6MyPower S4320系列增强型千兆汇聚路由交换机 ..........................................7MyPower S4300系列增强型千兆汇聚路由交换机 ..........................................8MyPower S4220系列全千兆汇聚路由交换机 ..................................................9MyPower S4200系列千兆汇聚路由交换机 ......................................................10MyPower S4100系列电信级智能三层交换机 ...........................................11MyPower S4000系列千兆汇聚路由交换机 ...............................................12MyPower S3320系列千兆智能型网管交换机 ...........................................13MyPower S3300系列千兆智能网管型交换机 ...........................................14MyPower S3220系列千兆智能网管型交换机 ...........................................15MyPower S3200系列千兆智能网管型交换机 ...........................................16MyPower S3120系列百兆智能网管型交换机 ...........................................17MyPower S3100系列千兆智能网管型交换机 ...........................................18MyPower S2000系列网管型交换机 ...........................................................三、迈普安全产品系列 ..............................................................................................1MPSec MSG4000-X1安全网关..........................................................................2MPSec MSG4000-G6安全网关..........................................................................3MPSec MSG4000-G4安全网关..........................................................................4MPSec MSG4000-G2安全网关..........................................................................5MPSec MSG4000-G1安全网关..........................................................................6MPSec MSG4000-F6安全网关 ..........................................................................7MPSec VPN3000系列VPN网关.......................................................................8电子政务外网IPSec VPN网关..........................................................................9MPSec ISG1000系列网关 ..................................................................................四、迈普应用与服务产品系列 ..................................................................................1Maipu Mico一体化信息安防系统 .....................................................................2终端信息安全管理系统 ......................................................................................3MPSec CMS证书管理服务器 ............................................................................4Maipu AAS迈普接入认证服务器......................................................................5Maipu Portal服务器 ............................................................................................6迈普智能3G综合业务管理平台 .......................................................................7MS8000系列智能传媒服务器 ...........................................................................8MT1000系列媒体网关 .......................................................................................9迈普网络自动化运维系统 ..................................................................................10Maipu Masterplan迈普统一网络管理平台.................................................11Maipu DeviceMaster迈普路由交换设备管理系统 ....................................12迈普管理支撑系统 .......................................................................................五、迈普无线网络产品系列 ......................................................................................1Masterplan迈普无线有线一体化网管软件 .......................................................2MyPower WA2000 11n系列智能AP .................................................................3MyPower WA2000 同频系列无线智能AP .......................................................4MyPower WNC6000智能无线控制器 ...............................................................5MyPower WNC6000同频智能无线控制器 .......................................................6MyPower WA1000 11n系列WLAN CPE终端 .................................................六、迈普统一通信产品系列 ......................................................................................1MyPower VG 6000系列媒体网关......................................................................2MyPower VG 2000系列媒体网关......................................................................3MyPower VG2000-x系列媒体网关 ...................................................................4MyPower VG 800系列媒体网关........................................................................5MyPower VG A600系列媒体网关.....................................................................6MyPower VEP600系列IP可视电话 .................................................................7MyPower VEP310系列IP话机 .........................................................................8MyPower VEP300系列IP话机 .........................................................................9MyPower UCA个人通信助手............................................................................10MyPower VC8100 IP通信服务器 ...............................................................11MyPower IP电话会议系统..........................................................................12MyPower VC8200协同视频服务器............................................................13MyPower MCC融信呼 ................................................................................14迈普MyPower ICR 录音软件.....................................................................。

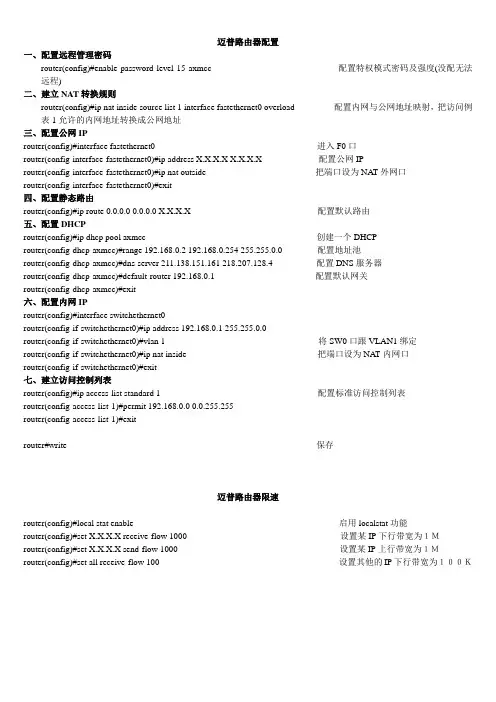

迈普路由器配置一、配置远程管理密码router(config)#enable password level 15 axmcc 配置特权模式密码及强度(没配无法远程)二、建立NAT转换规则router(config)#ip nat inside source list 1 interface fastethernet0 overload 配置内网与公网地址映射，把访问例表1允许的内网地址转换成公网地址三、配置公网IProuter(config)#interface fastethernet0 进入F0口router(config-interface-fastethernet0)#ip address X.X.X.X X.X.X.X 配置公网IProuter(config-interface-fastethernet0)#ip nat outside 把端口设为NA T外网口router(config-interface-fastethernet0)#exit四、配置静态路由router(config)#ip route 0.0.0.0 0.0.0.0 X.X.X.X 配置默认路由五、配置DHCProuter(config)#ip dhcp pool axmcc 创建一个DHCProuter(config-dhcp-axmcc)#range 192.168.0.2 192.168.0.254 255.255.0.0 配置地址池router(config-dhcp-axmcc)#dns-server 211.138.151.161 218.207.128.4 配置DNS服务器router(config-dhcp-axmcc)#default-router 192.168.0.1 配置默认网关router(config-dhcp-axmcc)#exit六、配置内网IProuter(config)#interface switchethernet0router(config-if-switchethernet0)#ip address 192.168.0.1 255.255.0.0router(config-if-switchethernet0)#vlan 1 将SW0口跟VLAN1绑定router(config-if-switchethernet0)#ip nat inside 把端口设为NAT内网口router(config-if-switchethernet0)#exit七、建立访问控制列表router(config)#ip access-list standard 1 配置标准访问控制列表router(config-access-list-1)#permit 192.168.0.0 0.0.255.255router(config-access-list-1)#exitrouter#write 保存迈普路由器限速router(config)#local stat enable 启用localstat功能router(config)#set X.X.X.X receive-flow 1000 设置某IP下行带宽为１Ｍrouter(config)#set X.X.X.X send-flow 1000 设置某IP上行带宽为１Ｍrouter(config)#set all receive-flow 100 设置其他的IP下行带宽为１００Ｋ。

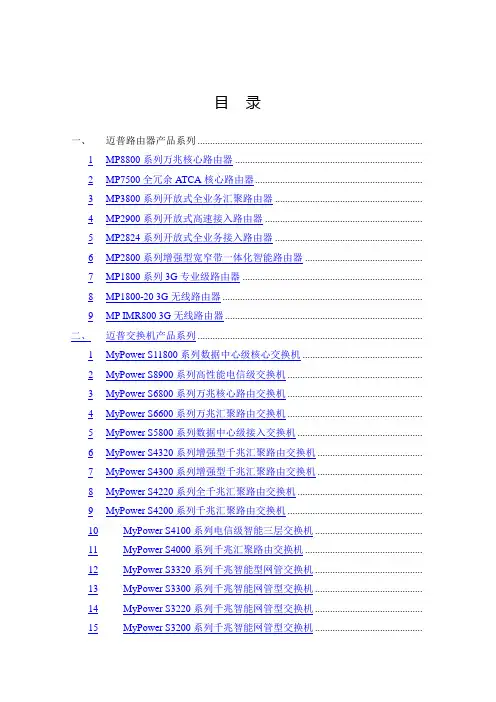

目录一、迈普路由器产品系列...........................................................................................1MP8800系列万兆核心路由器............................................................................2MP7500全冗余ATCA核心路由器 ...................................................................3MP3800系列开放式全业务汇聚路由器............................................................4MP2900系列开放式高速接入路由器................................................................5MP2824系列开放式全业务接入路由器............................................................6MP2800系列增强型宽窄带一体化智能路由器................................................7MP1800系列3G专业级路由器.........................................................................8MP1800-20 3G无线路由器.................................................................................9MP IMR800 3G无线路由器................................................................................二、迈普交换机产品系列...........................................................................................1MyPower S11800系列数据中心级核心交换机.................................................2MyPower S8900系列高性能电信级交换机.......................................................3MyPower S6800系列万兆核心路由交换机.......................................................4MyPower S6600系列万兆汇聚路由交换机.......................................................5MyPower S5800系列数据中心级接入交换机...................................................6MyPower S4320系列增强型千兆汇聚路由交换机...........................................7MyPower S4300系列增强型千兆汇聚路由交换机...........................................8MyPower S4220系列全千兆汇聚路由交换机...................................................9MyPower S4200系列千兆汇聚路由交换机.......................................................10MyPower S4100系列电信级智能三层交换机............................................11MyPower S4000系列千兆汇聚路由交换机................................................12MyPower S3320系列千兆智能型网管交换机............................................13MyPower S3300系列千兆智能网管型交换机............................................14MyPower S3220系列千兆智能网管型交换机............................................15MyPower S3200系列千兆智能网管型交换机............................................16MyPower S3120系列百兆智能网管型交换机............................................17MyPower S3100系列千兆智能网管型交换机............................................18MyPower S2000系列网管型交换机............................................................三、迈普安全产品系列...............................................................................................1MPSec MSG4000-X1安全网关 ..........................................................................2MPSec MSG4000-G6安全网关 ..........................................................................3MPSec MSG4000-G4安全网关 ..........................................................................4MPSec MSG4000-G2安全网关 ..........................................................................5MPSec MSG4000-G1安全网关 ..........................................................................6MPSec MSG4000-F6安全网关...........................................................................7MPSec VPN3000系列VPN网关 .......................................................................8电子政务外网IPSec VPN网关 ..........................................................................9MPSec ISG1000系列网关...................................................................................四、迈普应用与服务产品系列...................................................................................1Maipu Mico一体化信息安防系统......................................................................2终端信息安全管理系统.......................................................................................3MPSec CMS证书管理服务器.............................................................................4Maipu AAS迈普接入认证服务器 ......................................................................5Maipu Portal服务器.............................................................................................6迈普智能3G综合业务管理平台........................................................................7MS8000系列智能传媒服务器............................................................................8MT1000系列媒体网关........................................................................................9迈普网络自动化运维系统...................................................................................10Maipu Masterplan迈普统一网络管理平台 .................................................11Maipu DeviceMaster迈普路由交换设备管理系统.....................................12迈普管理支撑系统........................................................................................五、迈普无线网络产品系列.......................................................................................1Masterplan迈普无线有线一体化网管软件........................................................2MyPower WA2000 11n系列智能AP..................................................................3MyPower WA2000 同频系列无线智能AP........................................................4MyPower WNC6000智能无线控制器................................................................5MyPower WNC6000同频智能无线控制器........................................................6MyPower WA1000 11n系列WLAN CPE终端..................................................六、迈普统一通信产品系列.......................................................................................1MyPower VG 6000系列媒体网关 ......................................................................2MyPower VG 2000系列媒体网关 ......................................................................3MyPower VG2000-x系列媒体网关....................................................................4MyPower VG 800系列媒体网关 ........................................................................5MyPower VG A600系列媒体网关 .....................................................................6MyPower VEP600系列IP可视电话..................................................................7MyPower VEP310系列IP话机..........................................................................8MyPower VEP300系列IP话机..........................................................................9MyPower UCA个人通信助手 ............................................................................10MyPower VC8100 IP通信服务器................................................................11MyPower IP电话会议系统 ..........................................................................12MyPower VC8200协同视频服务器 ............................................................13MyPower MCC融信呼.................................................................................14迈普MyPower ICR 录音软件 .....................................................................。

本批次迈普路由器出厂未开启web界面，需现场开启，现东坡区编制配置流程图解，配置过程中按次顺序进行即可。

一、准备工具：配置线、网线、电脑、SecureCRT（超级终端）（1）SecureCRT 使用：进入软件后点击文件二、设备面板介绍三、开启web界面配置命令router#enable ->进入特权配置模式router#configure terminal ->进入全局配置模式router(config)#ip http server ->启动web界面router(config)#user maipu privilege 15 password 0 mdcn197411->配置用户名maipu密码mdcn197411router(config)#int vlan 1 ->进入默认vlan1router(config-if-vlan1)#ip address 192.168.1.1 255.255.255.0->配置路由器web界面登陆iprouter(config-if-vlan1)#exit ->退出VLAN配置模式router(config)#exit ->退出全局模式router#write ->保存配置根据提示Are you sure to overwrite / flash/statup(yes/no)? y ->输入y确认保存配置完成上面命令后，断电重启路由器附配置命令截图四、进入web界面，进行路由器配置1、打开IE输入192.168.1.1，进入路由器登陆界面2、点击左上角快速向导3、点击开始配置4、基本信息界面，直接点击下一步5、系统时间：先勾选当前系统时间，再点击下一步6、接入方式优先选择静态IP（OUN用桥接方式），不建议用DHCP方式（ONU用路由模式，新接入路由器通过自动获取NAT后的内网IP地址，多出来一个转节点）7、静态IP配置（在下拉菜单上端口选择gigabitethernet1/0），再对照工单信息配置。

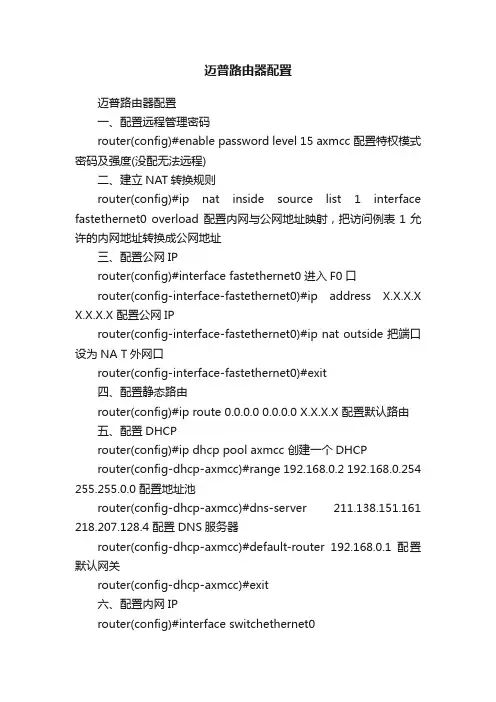

迈普路由器配置迈普路由器配置一、配置远程管理密码router(config)#enable password level 15 axmcc 配置特权模式密码及强度(没配无法远程)二、建立NAT转换规则router(config)#ip nat inside source list 1 interface fastethernet0 overload 配置内网与公网地址映射，把访问例表1允许的内网地址转换成公网地址三、配置公网IProuter(config)#interface fastethernet0 进入F0口router(config-interface-fastethernet0)#ip address X.X.X.X X.X.X.X 配置公网IProuter(config-interface-fastethernet0)#ip nat outside 把端口设为NA T外网口router(config-interface-fastethernet0)#exit四、配置静态路由router(config)#ip route 0.0.0.0 0.0.0.0 X.X.X.X 配置默认路由五、配置DHCProuter(config)#ip dhcp pool axmcc 创建一个DHCProuter(config-dhcp-axmcc)#range 192.168.0.2 192.168.0.254 255.255.0.0 配置地址池router(config-dhcp-axmcc)#dns-server 211.138.151.161 218.207.128.4 配置DNS服务器router(config-dhcp-axmcc)#default-router 192.168.0.1 配置默认网关router(config-dhcp-axmcc)#exit六、配置内网IProuter(config)#interface switchethernet0router(config-if-switchethernet0)#ip address 192.168.0.1 255.255.0.0router(config-if-switchethernet0)#vlan 1 将SW0口跟VLAN1绑定router(config-if-switchethernet0)#ip nat inside 把端口设为NAT内网口router(config-if-switchethernet0)#exit七、建立访问控制列表router(config)#ip access-list standard 1 配置标准访问控制列表router(config-access-list-1)#permit 192.168.0.0 0.0.255.255 router(config-access-list-1)#exitrouter#write 保存迈普路由器限速router(config)#local stat enable 启用localstat功能router(config)#set X.X.X.X receive-flow 1000 设置某IP下行带宽为１Ｍrouter(config)#set X.X.X.X send-flow 1000 设置某IP上行带宽为１Ｍrouter(config)#set all receive-flow 100 设置其他的IP下行带宽为１００Ｋ。

hostname ***3_wn_ar service password-encrypt service login-secure enable password *** user panjinrcu password 0 abcd aaa new-model aaa authentication banner ^W elcome to panjinshi_panshanxianshalingfenshe^ aaa authentication login default line aaa authentication login rtelnet local dialer-list 1 protocol ip permit interface fastethernet0 description To LAN ip address 6.192.72.254 255.255.255.0 exit interface fastethernet1 exit interface serial0 description To panjinfenzhongxin physical-layer sync encapsulation ppp ip address 6.236.2.34 255.255.255.252 bandwidth 64000 backup interface serial0/0 backup delay 5 20 exit interface serial0/0 description To panjinfenzhongxin physical-layer async speed 115200 //配置路由器名称//对所有在路由器上输入的口令进行暗文加密//启动安全服务，防止暴力破解登录用户密码功能//设置enalbe 密码//建立用户名为panjinrcu 密码为abcd 的用户//启动AAA ，（认证，授权和统计的简称）//用户登录到路由器时显示的欢迎信息 //使用线路口令做为默认登录的身份认证//使用名为rtelnet 的认证方式做为本地身份认证//定义拨号组1允许所有IP 协议//进入F0接口模式//接口说明//接口IP 地址//退出接口模式//进入S0接口模式//接口配置为异步工作方式//链路层使用PPP 协议封装//设置IP 地址//设置接口带宽为64K//备份接口为S0/0//启动备份的延迟为5s ，关闭备份的延迟为20s //退出接口模式//进入S0/0接口模式//接口配置为异步工作方式//设置接口工作速率为115200dialer in-band dialer-group 1 encapsulation ppp ppp chap password pjbh ppp chap hostname pjbh ip address 7.236.2.34 255.255.255.0 dialer string 9999999 exit ip route 0.0.0.0 0.0.0.0 serial0 ip route 0.0.0.0 0.0.0.0 serial0/0 200 line con 0 password 0 abcd line vty 0 15 login authentication rtelnet exit snmp-server start snmp-server community lnxh@rcu view default ro snmp-server community liaoningxinhe@$rcu view default rw snmp-server host 6.1.13.101 traps community lnxh@rcu version 2 snmp-server enable traps snmp!end//在接口上启用DDR （按需拨号） //接口关联到拨号组1 //链路层使用PPP 协议封装 //设置CHAP 空用户名认证时的密码 //设置CHAP 认证时的本端用户名 //设置IP 地址//设置拨号的电话号码//静态路由，所有目的地址由S0接口转发 //静态路由，所有目的地址由S0/0接口转发，管理距离为200//进入管理接口模式 //设置管理接口密码为abcd//进入VTY 接口模式 //登录认证方式为使用名为rtelnetr 本地认证 //退出接口模式//激活SNMP 协议 //团体字lnxh@rcu 的权限为只读 //团体字liaoningxinhe@$rcu 权限为读写//设置IP 为6.1.13.101的地址接收traps 信息 //使能SNMP 协议发送的traps 信息内容。

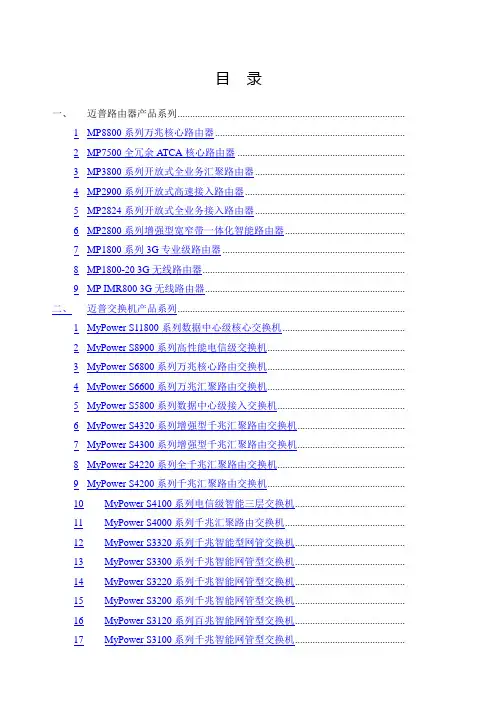

目录一、迈普路由器产品系列...........................................................................................1MP8800系列万兆核心路由器............................................................................2MP7500全冗余ATCA核心路由器 ...................................................................3MP3800系列开放式全业务汇聚路由器............................................................4MP2900系列开放式高速接入路由器................................................................5MP2824系列开放式全业务接入路由器............................................................6MP2800系列增强型宽窄带一体化智能路由器................................................7MP1800系列3G专业级路由器 .........................................................................8MP1800-20 3G无线路由器.................................................................................9MP IMR800 3G无线路由器................................................................................二、迈普交换机产品系列...........................................................................................1MyPower S11800系列数据中心级核心交换机.................................................2MyPower S8900系列高性能电信级交换机.......................................................3MyPower S6800系列万兆核心路由交换机.......................................................4MyPower S6600系列万兆汇聚路由交换机.......................................................5MyPower S5800系列数据中心级接入交换机...................................................6MyPower S4320系列增强型千兆汇聚路由交换机...........................................7MyPower S4300系列增强型千兆汇聚路由交换机...........................................8MyPower S4220系列全千兆汇聚路由交换机...................................................9MyPower S4200系列千兆汇聚路由交换机.......................................................10MyPower S4100系列电信级智能三层交换机............................................11MyPower S4000系列千兆汇聚路由交换机................................................12MyPower S3320系列千兆智能型网管交换机............................................13MyPower S3300系列千兆智能网管型交换机............................................14MyPower S3220系列千兆智能网管型交换机............................................15MyPower S3200系列千兆智能网管型交换机............................................16MyPower S3120系列百兆智能网管型交换机............................................17MyPower S3100系列千兆智能网管型交换机............................................18MyPower S2000系列网管型交换机............................................................三、迈普安全产品系列...............................................................................................1MPSec MSG4000-X1安全网关 ..........................................................................2MPSec MSG4000-G6安全网关 ..........................................................................3MPSec MSG4000-G4安全网关 ..........................................................................4MPSec MSG4000-G2安全网关 ..........................................................................5MPSec MSG4000-G1安全网关 ..........................................................................6MPSec MSG4000-F6安全网关...........................................................................7MPSec VPN3000系列VPN网关 .......................................................................8电子政务外网IPSec VPN网关 ..........................................................................9MPSec ISG1000系列网关...................................................................................四、迈普应用与服务产品系列...................................................................................1Maipu Mico一体化信息安防系统......................................................................2终端信息安全管理系统.......................................................................................3MPSec CMS证书管理服务器.............................................................................4Maipu AAS迈普接入认证服务器 ......................................................................5Maipu Portal服务器.............................................................................................6迈普智能3G综合业务管理平台........................................................................7MS8000系列智能传媒服务器............................................................................8MT1000系列媒体网关........................................................................................9迈普网络自动化运维系统...................................................................................10Maipu Masterplan迈普统一网络管理平台 .................................................11Maipu DeviceMaster迈普路由交换设备管理系统.....................................12迈普管理支撑系统........................................................................................五、迈普无线网络产品系列.......................................................................................1Masterplan迈普无线有线一体化网管软件........................................................2MyPower WA2000 11n系列智能AP..................................................................3MyPower WA2000 同频系列无线智能AP........................................................4MyPower WNC6000智能无线控制器................................................................5MyPower WNC6000同频智能无线控制器........................................................6MyPower WA1000 11n系列WLAN CPE终端..................................................六、迈普统一通信产品系列.......................................................................................1MyPower VG 6000系列媒体网关 ......................................................................2MyPower VG 2000系列媒体网关 ......................................................................3MyPower VG2000-x系列媒体网关....................................................................4MyPower VG 800系列媒体网关 ........................................................................5MyPower VG A600系列媒体网关......................................................................6MyPower VEP600系列IP可视电话..................................................................7MyPower VEP310系列IP话机..........................................................................8MyPower VEP300系列IP话机..........................................................................9MyPower UCA个人通信助手 ............................................................................10MyPower VC8100 IP通信服务器................................................................11MyPower IP电话会议系统 ..........................................................................12MyPower VC8200协同视频服务器 ............................................................13MyPower MCC融信呼 .................................................................................14迈普MyPower ICR 录音软件 .....................................................................。

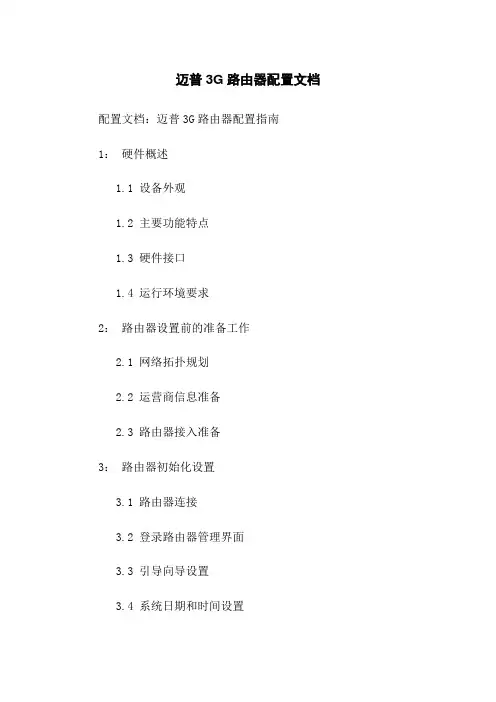

迈普3G路由器配置文档配置文档：迈普3G路由器配置指南1：硬件概述1.1 设备外观1.2 主要功能特点1.3 硬件接口1.4 运行环境要求2：路由器设置前的准备工作2.1 网络拓扑规划2.2 运营商信息准备2.3 路由器接入准备3：路由器初始化设置3.1 路由器连接3.2 登录路由器管理界面3.3 引导向导设置3.4 系统日期和时间设置4：网络连接配置4.1 互联网接口设置 4.2 本地网络接口设置 4.3 DHCP服务器设置 4.4 NAT设置4.5 防火墙配置5：无线网络配置5.1 无线网络基本设置 5.2 无线安全设置5.3 无线网络高级设置6： VPN配置6.1 VPN基本设置6.2 VPN高级设置7：管理与维护7.1 系统管理7.2 设备重启与恢复 7.3 远程管理7.4 系统日志7.5 升级固件附件：1：迈普3G路由器规格说明书法律名词及注释：1：互联网接口：指路由器与Internet Service Provider （ISP）之间的物理连接，用于连接到互联网。

2：本地网络接口：指路由器与本地设备之间的物理连接，用于连接到局域网。

3： DHCP服务器：Dynamic Host Configuration Protocol服务器，用于自动分配IP地址给局域网内的设备。

4： NAT：Network Address Translation，用于将私有IP地址转换为公有IP地址。

5：防火墙：用于阻止不安全的网络连接，并保护本地网络内的设备免受攻击。

6： VPN：虚拟私有网络，用于建立安全的远程连接并加密数据传输。

7：系统管理：用于管理路由器的各种系统设置和功能。

本文档涉及附件，请查阅规格说明书获取更详细的路由器信息。

迈普路由器配置简易文档配置前的准备工作：1、笔记本一台；2、电脑与路由器连接的数据线一根3、安装SecureCRT软件操作步骤：一、将迈普路由器通电，电源在机器后部，将数据线如图将路由器与电脑的USB口相连。

二、打开SecureCRT软件如下图如示进行一步步操作点快速连接（ALT+Q），出现对话框，按下图进行相关配置，这里要注意的是每个人的机器对应的COM口可能不一样，有可能是COM1或者COM2---8，请点键点击“我的电脑”---“管理”---“设备管理器”进行查找对应的COM口。

点击上图中的“连接”，就可以连接器了,连接成功后就是下面这个样子在YZ_SHQ_Rxxx（这个因网点不同数字号码不一样）>输入en出现password:输入口令:yzsqls（这里默认是不显示的，不用管）出现YZ_SHQ_Rxxx#输入con t命令,这时就可以对这台设备进行配置了，首先要知道我们要进行配置的是哪家支行，打到支行的原始配置文件后打开从配置文件里的“hostname YZ_SHQ_Rxxxno service password-encryptno service new-encryptservice login-secureenable password XYYYRYPY[XRY encrypt开始进行复制，再到SecureCRT软件里进行粘贴，注意复制和时候不要一次复制太多行，可以10行10行的进行复制粘贴，一直到配置文件的结束。

全部复制好之后，用exit命令退到YZ_SHQ_Rxxx#状态,输入WR命令进行保存。

这时如果不放心可以用sh run命令进行查看和对比，看是否正确导入配置。

比较后如果没有问题关掉电源，路由器就配置成功可以拿到网点进行更换了。

迈普交换机系统配置基础系统模式系统模式及其相互间切换方法（switch 是设备出厂时缺省的系统名称，用户可以在全局配置模式下运行hostname 命令修改系统名称，并且这种修改是立即生效的）实验一通过配置口（Console）配置交换机实验步骤：1、选择一台终端终端既可以是标准的具有RS-232串口的终端，也可以是一台普通的PC机，更常用的是后者。

如果要从远端配置，则还需两台MODEM。

2、在确认交换机或终端其中至少有一方是关机的情况下，通过配置电缆将终端的RS-232串口与交换机Console口相连。

接线关系如图所示：3、给终端上电。

设置终端通信参数为波特率9600bps、8 位数据位、1 位停止位、无校验和XON/XOFF。

如果是PC 机，运行Win95/98/2000/NT 操作系统，则运行HyperTerminal（超级终端）程序，并按照以上参数设置超级终端程序的串口参数。

下面以WindowsXP的终端超级终端程序为例图示说明：a.为连接填写名称――MP_S3400（可以是其它任意名称），并为所建连接选择一个Windows图标。

b.选择串行通信口c.配置串行通信口参数波特率——9600bps数据位——8位奇偶校验——无停止位——1位流控——xon/xoffd.登录成功后会在终端上显示“switch>”提示符；就可以对交换机进行配置了。

实验二命令行接口命令行接口是shell子系统为用户配置、使用交换机而提供的一个人机交互界面，用户通过命令行接口可以输入、编辑命令来完成相应的配置任务，同时也可以通过该接口查看系统信息，了解系统运行状况。

命令行接口为用户提供了如下功能：●系统帮助信息管理●系统命令输入、编辑●接口历史命令管理●终端显示系统管理实验步骤：a.在任一命令模式下，键入“？”获取该命令模式下所有命令及其简单描述。

实验步骤：b. 键入一命令，后接以空格分隔的“？”，则显示出所有该命令在当前模式下可以执行的子命令。

欢迎阅读目录一、迈普路由器产品系列1MP8800系列万兆核心路由器...................................... 2MP7500全冗余ATCA核心路由器................................... 3MP3800系列开放式全业务汇聚路由器.............................. 4MP2900系列开放式高速接入路由器................................ 5MP2824系列开放式全业务接入路由器..............................1MPSec MSG4000-X1安全网关2MPSec MSG4000-G6安全网关...................................... 3MPSec MSG4000-G4安全网关...................................... 4MPSec MSG4000-G2安全网关...................................... 5MPSec MSG4000-G1安全网关...................................... 6MPSec MSG4000-F6安全网关...................................... 7MPSec VPN3000系列VPN网关..................................... 8电子政务外网IPSec VPN网关 .................................... 9MPSec ISG1000系列网关.........................................四、迈普应用与服务产品系列欢迎阅读1Maipu Mico一体化信息安防系统.................................. 2终端信息安全管理系统 ..........................................3MPSec CMS证书管理服务器.......................................4Maipu AAS迈普接入认证服务器................................... 5Maipu Portal服务器............................................ 6迈普智能3G综合业务管理平台 ................................... 7MS8000系列智能传媒服务器...................................... 8MT1000系列媒体网关............................................14迈普MyPower ICR 录音软件 ..................................。

第2章系统配置及管理本章主要讲述迈普路由器的基本配置与管理，包括系统配置命令、用户与密码管理、环境参数的设置、文件管理及系统信息的查看等。

本章主要内容：●系统配置●系统管理●系统工具2.1系统配置在迈普路由器中，系统配置的主要任务是：●配置系统名称●配置系统时间●配置系统登录安全服务2.1.1配置系统名称路由器在出厂时，其缺省的系统名称是router。

在使用过程中，用户可以根据自己的需要，随时改变系统的名称，并且这种改动是立即生效的，即新的系统名称将会在下一次系统提示符的显示中出现。

配置路由器系统名称命令如下表：操作的步骤是：2.1.2 配置系统时间路由器中设置了独立的时钟系统，用来记录系统的当前时间，由于路由器中并没有实时时钟钟系统，因此每一次系统加电启动后，系统时钟将恢复成1970年1月1日00:00:00。

可以通过配置NTP 服务使系统在启动后自动获得当前时间（NTP 的使用请参考第18章SNTP 配置）。

可以通过命令clock 配置系统当前时间的年、月、日、时、分、秒。

配置命令如下表：如下例所示通过命令clock 将系统时间设置为2001年11月15日9点36分10秒：2.1.3 配置系统登录安全服务为了增强系统的安全性，迈普路由器提供了系统登录安全服务功能。

主要功能包括： ● 防止暴力破解登录用户密码功能 ● 防止快速连接功能防止暴力破解登录用户密码功能主要为了预防存在恶意非法用户对登录迈普路由器所用的用户名和密码进行暴力破解。

当系统发现有用户连续登录认证失败次数达到系统设定次数后，系统就会在设定的时间内禁止来自该IP 地址的登录连接。

防止快速连接功能主要为了预防非法用户短时间内对路由器发起大量的登录请求，导致占用大量的系统和网络资源。

当在规定的时间内如果用户反复连接登录路由器的次数达到设定次数后，系统在设定时间内将禁止来自该IP 地址的登录连接请求。

配置系统登录安全服务命令列表如下：注：1、执行命令no service login-secure关闭登录安全服务。
