3三相异步电动机绕线式转子的检修

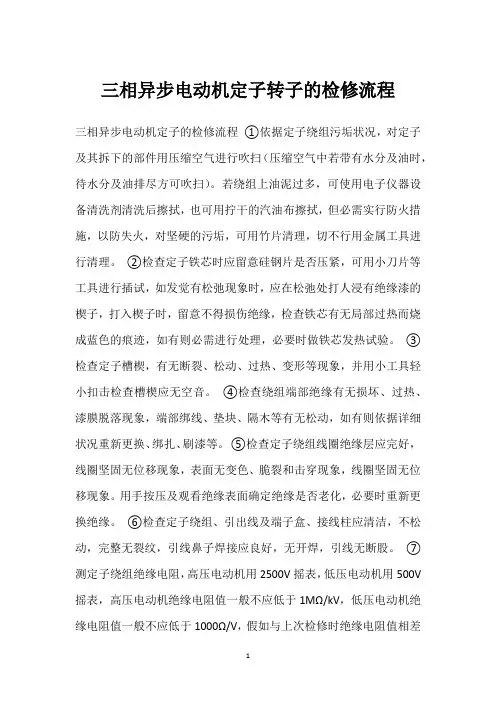

三相异步电动机定子转子的检修流程三相异步电动机定子的检修流程①依据定子绕组污垢状况，对定子及其拆下的部件用压缩空气进行吹扫（压缩空气中若带有水分及油时，待水分及油排尽方可吹扫）。

若绕组上油泥过多，可使用电子仪器设备清洗剂清洗后擦拭，也可用拧干的汽油布擦拭，但必需实行防火措施，以防失火，对坚硬的污垢，可用竹片清理，切不行用金属工具进行清理。

②检查定子铁芯时应留意硅钢片是否压紧，可用小刀片等工具进行插试，如发觉有松弛现象时，应在松弛处打人浸有绝缘漆的楔子，打入楔子时，留意不得损伤绝缘，检查铁芯有无局部过热而烧成蓝色的痕迹，如有则必需进行处理，必要时做铁芯发热试验。

③检查定子槽楔，有无断裂、松动、过热、变形等现象，并用小工具轻小扣击检查槽楔应无空音。

④检查绕组端部绝缘有无损坏、过热、漆膜脱落现象，端部绑线、垫块、隔木等有无松动，如有则依据详细状况重新更换、绑扎、刷漆等。

⑤检查定子绕组线圈绝缘层应完好，线圈坚固无位移现象，表面无变色、脆裂和击穿现象，线圈坚固无位移现象。

用手按压及观看绝缘表面确定绝缘是否老化，必要时重新更换绝缘。

⑥检查定子绕组、引出线及端子盒、接线柱应清洁，不松动，完整无裂纹，引线鼻子焊接应良好，无开焊，引线无断股。

⑦测定子绕组绝缘电阻，高压电动机用2500V摇表，低压电动机用500V 摇表，高压电动机绝缘电阻值一般不应低于1MΩ/kV，低压电动机绝缘电阻值一般不应低于1000Ω/V，假如与上次检修时绝缘电阻值相差悬殊，必需查明缘由并排解。

⑧如电动机长期停用、进水等缘由使绝缘受潮，测得的绝缘电阻不符合第⑦条规定，使用前必需进行干燥，依据详细状况及环境条件选择相宜的干燥方法，干燥到绝缘合格方可投入使用。

三相异步电动机转子的检修流程①转子的吹扫与擦拭。

依据转子绕组污垢状况，对转子及其拆下的部件用压缩空气进行吹扫（压缩空气中若带有水分及油时，待水分及油排尽方可吹扫）。

若绕组上油泥过多，可使用拧干的汽油布擦拭，但必需实行防火措施，以防失火，对坚硬的污垢，可用竹片清理，切不行用金属工具进行清理。

三相异步电动机最常见故障及处理方法1、三相异步电动机的故障一般可分为两大类：一类:是电气方面的故障，如各种类型开关、按钮、熔断器、电刷、定子绕组、转子及启动设备等的故障.另一类是机械方面的故障，如轴承、风叶、机壳、联轴器、端盖、轴承盖、转轴等故障。

2、电动机发生故障，会出现一些异常现象：如温度升高，电流过大、发生震动和有异常声音等。

检查、排除电动机的故障，应首先对电动机进行仔细观察，了解故障发生后出现的异常现象。

然后通过异常分析原因，找出故障所在，最后排除故障。

3、三相异步电动机内部结构图4、下面是三相异步电动机常见的积累故障现象和检修方法：电动机七类常见故障：1〕电动机不转2〕电动机转速低于额定值3〕电动机外壳带电4〕电动机声音不正常5〕电动机轴承过热6〕电动机温度过高7〕绕线式电动机滑环火花过大一.电动机不转分析电源未接通：1、如果电源没有接入或接触不良，就会导致电动机不转，此时电工人员应检查开关、熔丝、各项触点及接线头，将故障逐步排查出来进行维修。

2、启动时，熔断器熔丝熔断导致不转：查出熔断原因，排查故障，按电动机容量配上同规格的熔丝；3、过电流继电器整定电流太小导致不转：此时应适当调高；负载过大或传动机结构卡主导致不转：选择较大容量电动机或减轻负载，并检查传动机构情况；4、定子或转子绕组断路导致不转：翻开接线盒并用万用表欧姆档检查电动机绕组是否断路〔导线断裂〕，如果有断路那么会出现电阻值的异常，需要翻开电动机进一步检查断开点，连接好；5、定子绕组匝间短路：电动机的绕组式很多匝线圈组成的，当线圈之间短路便可能导致电动机不转，可用万用表检查，找出短路的两厢，拆开电动机将其中一相各线圈的连接线断开，分组检查短路点，查出后重新绝缘。

6、定子绕组对地短路：用摇表或者万用表检查，查出接地绕组，如果是绝缘破损，重新绝缘，严重时可以更换绕组；如果是受潮可以烘干后再涂一层绝缘漆；7、定子绕组接线错误：拆开电动机找出错误，重新接线。

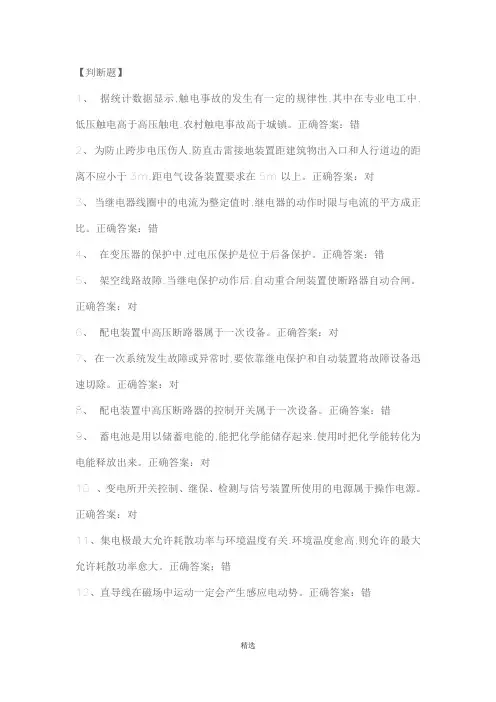

【判断题】1、据统计数据显示,触电事故的发生有一定的规律性,其中在专业电工中,低压触电高于高压触电,农村触电事故高于城镇。

正确答案：错2、为防止跨步电压伤人,防直击雷接地装置距建筑物出入口和人行道边的距离不应小于3m,距电气设备装置要求在5m以上。

正确答案：对3、当继电器线圈中的电流为整定值时,继电器的动作时限与电流的平方成正比。

正确答案：错4、在变压器的保护中,过电压保护是位于后备保护。

正确答案：错5、架空线路故障,当继电保护动作后,自动重合闸装置使断路器自动合闸。

正确答案：对6、配电装置中高压断路器属于一次设备。

正确答案：对7、在一次系统发生故障或异常时,要依靠继电保护和自动装置将故障设备迅速切除。

正确答案：对8、配电装置中高压断路器的控制开关属于一次设备。

正确答案：错9、蓄电池是用以储蓄电能的,能把化学能储存起来,使用时把化学能转化为电能释放出来。

正确答案：对10 、变电所开关控制、继保、检测与信号装置所使用的电源属于操作电源。

正确答案：对11、集电极最大允许耗散功率与环境温度有关,环境温度愈高,则允许的最大允许耗散功率愈大。

正确答案：错12、直导线在磁场中运动一定会产生感应电动势。

正确答案：错13、电路是为了某种需要,将电气设备和电子元器件按照一定方式连接起来的电流通路。

正确答案：对14、所有类型二极管在电气图纸中的符号是一样。

正确答案：错15、作为一名电气工作人员,对发现任何人员有违反《电业安全工作规程》,应立即制止。

正确答案：对16、高压验电器每6个月要进行一次预防性试验。

正确答案：对17、绝缘夹钳的定期试验周期为每6个月一次。

正确答案：错18、我国采用的颜色标志的含义基本上与国际安全色标准相同。

正确答案：对19、杆塔按在其线路上的作用可分为直线杆塔、耐张杆塔、转交杆塔、始端杆塔、终端杆塔、特殊杆塔。

正确答案：错20、10kV架空线路的线间距离在档距40m及以下时一般为0.6m。

正确答案：对21、绞线(LJ)常用于35kV以下的配电线路,且常作分支线使用。

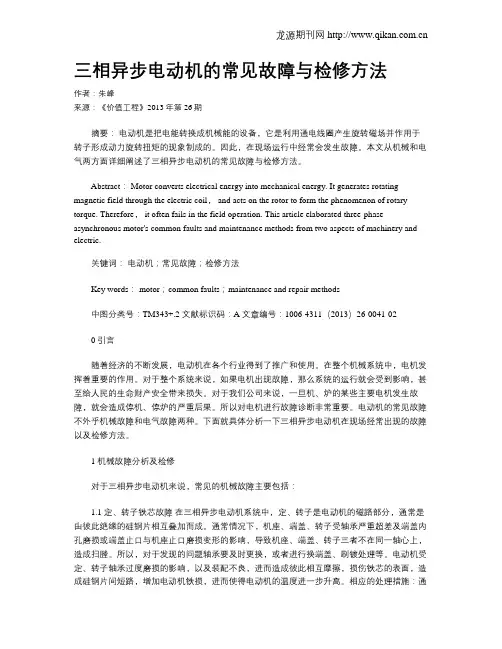

三相异步电动机的常见故障与检修方法作者：朱峰来源：《价值工程》2013年第26期摘要：电动机是把电能转换成机械能的设备，它是利用通电线圈产生旋转磁场并作用于转子形成动力旋转扭矩的现象制成的。

因此，在现场运行中经常会发生故障。

本文从机械和电气两方面详细阐述了三相异步电动机的常见故障与检修方法。

Abstract： Motor converts electrical energy into mechanical energy. It generates rotating magnetic field through the electric coil， and acts on the rotor to form the phenomenon of rotary torque. Therefore， it often fails in the field operation. This article elaborated three-phase asynchronous motor's common faults and maintenance methods from two aspects of machinery and electric.关键词：电动机；常见故障；检修方法Key words： motor；common faults；maintenance and repair methods中图分类号：TM343+.2 文献标识码：A 文章编号：1006-4311（2013）26-0041-020 引言随着经济的不断发展，电动机在各个行业得到了推广和使用。

在整个机械系统中，电机发挥着重要的作用。

对于整个系统来说，如果电机出现故障，那么系统的运行就会受到影响，甚至给人民的生命财产安全带来损失。

对于我们公司来说，一旦机、炉的某些主要电机发生故障，就会造成停机、停炉的严重后果。

所以对电机进行故障诊断非常重要。

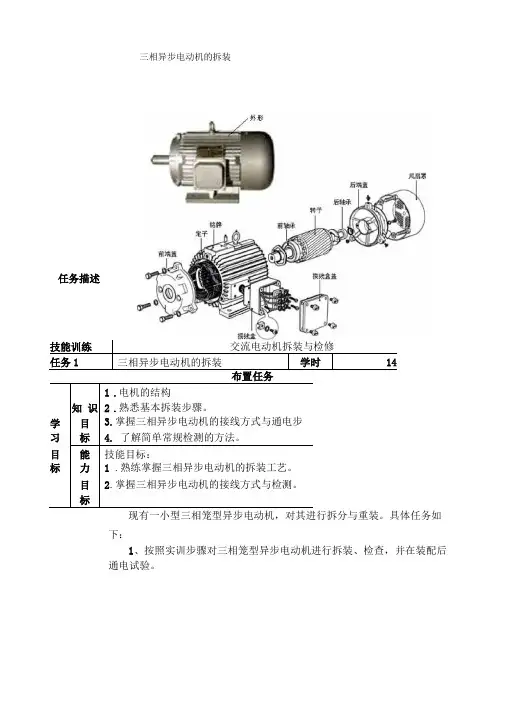

三相异步电动机的拆装技能训练交流电动机拆装与检修任务1三相异步电动机的拆装学时14布置任务知识1.电机的结构2.熟悉基本拆装步骤。

学目 3.掌握三相异步电动机的接线方式与通电步骤。

习标 4. 了解简单常规检测的方法。

目能技能目标：标力 1 .熟练掌握三相异步电动机的拆装工艺。

目2.掌握三相异步电动机的接线方式与检测。

标现有一小型三相笼型异步电动机，对其进行拆分与重装。

具体任务如下：1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。

任务描述信息单欧姆挡的使用（1）选择合适的倍率。

在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。

最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

（2）使用前要调零。

（3）不能带电测量。

（4）被测电阻不能有并联支路。

（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。

这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表使用时应该水平着放。

红表笔插在+孔内，黑表笔插入-孔内。

测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。

事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。

有表针迅速偏转到底的情况，应该立即断开电路，进行检查。

最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。

三、钳形电流表钳形电流表就是将可以开合的磁路套在载有被测电流的导体上测量电流值的仪表。

通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。

此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。

三相异步电动机的故障分析及维修方法一、三相异步电动机结构特点及损坏分析三相异步电动机是由固定部分—定子和转动部分—转子组成的，定子与转子之间留有相对运动所必须的空气隙。

定子是电动机的静止部分，主要由定子铁心、定子绕组和机座等部件组成。

定子铁心它作为电动机的磁路，一般由0.35～0.5mm的硅钢片叠压而成，钢片的表面涂有绝缘漆，内圆表面冲有均匀分布的槽，槽内嵌放定子绕组。

定子绕组的作用是通入三相交流电流，产生旋转磁场。

通常绕组是用高强度漆包线绕制成各种型式的线圈，嵌入定子槽内。

机座是固定定子铁心和定子绕组，并以两个端盖支承转子，同时起到保护整个电动机和发散电动机运行中所产生热量的作用。

转子是电动机的旋转部分，主要由转子铁心、转子绕组、转轴、端盖等部件组成。

转子铁心它作为电动机的磁路是由0.35～0.5mm的硅钢片叠压而成，固定在转轴上。

转子表面冲有均匀分布的槽，槽内嵌放转子绕组。

转子绕组用以切割定子磁场，产生感应电势和电流，并在旋转磁场作用下使转子转动。

转轴用以传递转矩，支撑转子的重量，一般由钢及合金经过机械加工而成。

端盖一般为铸铁件装在机座的两侧，起支撑转子的作用。

三相异步电动机主要有下面两方面损坏情况：1、滚动轴承安装不正确造或润滑脂不合适，造成轴和轴承发生磨擦，使轴磨损严重而损坏。

2、定子绕组损坏。

主要原因是电机过载、匝间、相间、短路、对地击穿等造成定子绕组损坏。

二、三相电动机的定期检修为了避免和减少三相异步电动机突然损坏事故，三相异步电动机需要定期保养和检修。

如遇有电动机过热和定子绕组绝缘太低时，须立即进行检修。

三相异步电动机的检修方法是：将电动机进行解体，对各零件先进行清理，再对它们作表观检查，是否有异常。

然后对关键部位的尺寸进行测量，对电机绕组作电气检查。

1、机械检查检查电机的外壳和端盖是否有裂缝现象，如有裂缝应进行焊接和更换。

检查转子由一侧到另一侧的轴向游隙，测量时将长500~600mm的塞尺，塞入定、转子之间，按4个或8个等分位置来测量气隙，然后取其平均值。

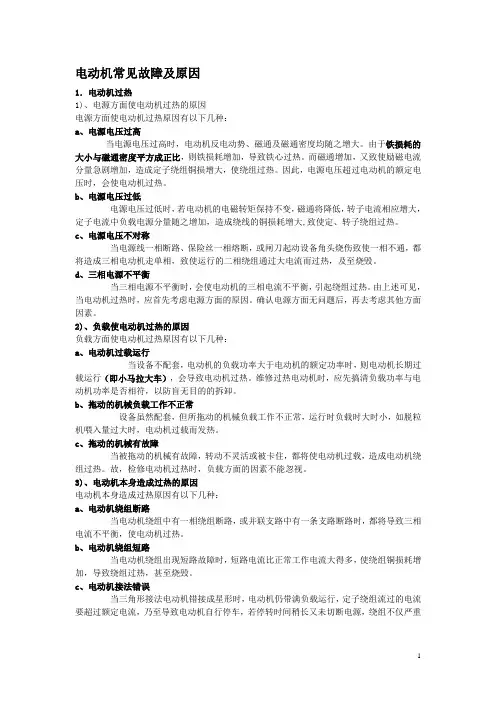

电动机常见故障及原因1．电动机过热1)、电源方面使电动机过热的原因电源方面使电动机过热原因有以下几种：a、电源电压过高当电源电压过高时，电动机反电动势、磁通及磁通密度均随之增大。

由于铁损耗的大小与磁通密度平方成正比，则铁损耗增加，导致铁心过热。

而磁通增加，又致使励磁电流分量急剧增加，造成定子绕组铜损增大，使绕组过热。

因此，电源电压超过电动机的额定电压时，会使电动机过热。

b、电源电压过低电源电压过低时，若电动机的电磁转矩保持不变，磁通将降低，转子电流相应增大，定子电流中负载电源分量随之增加，造成绕线的铜损耗增大,致使定、转子绕组过热。

c、电源电压不对称当电源线一相断路、保险丝一相熔断，或闸刀起动设备角头烧伤致使一相不通，都将造成三相电动机走单相，致使运行的二相绕组通过大电流而过热，及至烧毁。

d、三相电源不平衡当三相电源不平衡时，会使电动机的三相电流不平衡，引起绕组过热。

由上述可见，当电动机过热时，应首先考虑电源方面的原因。

确认电源方面无问题后，再去考虑其他方面因素。

2)、负载使电动机过热的原因负载方面使电动机过热原因有以下几种：a、电动机过载运行当设备不配套，电动机的负载功率大于电动机的额定功率时，则电动机长期过载运行（即小马拉大车），会导致电动机过热。

维修过热电动机时，应先搞清负载功率与电动机功率是否相符，以防盲无目的的拆卸。

b、拖动的机械负载工作不正常设备虽然配套，但所拖动的机械负载工作不正常，运行时负载时大时小，如脱粒机喂入量过大时，电动机过载而发热。

c、拖动的机械有故障当被拖动的机械有故障，转动不灵活或被卡住，都将使电动机过载，造成电动机绕组过热。

故，检修电动机过热时，负载方面的因素不能忽视。

3)、电动机本身造成过热的原因电动机本身造成过热原因有以下几种：a、电动机绕组断路当电动机绕组中有一相绕组断路，或并联支路中有一条支路断路时，都将导致三相电流不平衡，使电动机过热。

b、电动机绕组短路当电动机绕组出现短路故障时，短路电流比正常工作电流大得多，使绕组铜损耗增加，导致绕组过热，甚至烧毁。

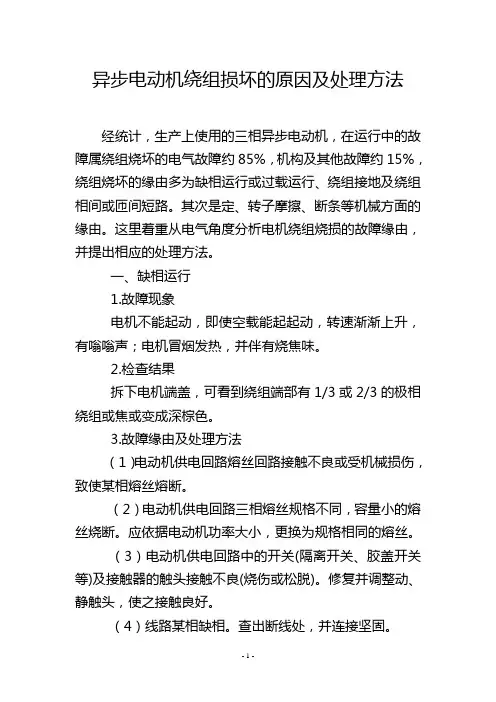

异步电动机绕组损坏的原因及处理方法
经统计，生产上使用的三相异步电动机，在运行中的故障属绕组烧坏的电气故障约85%，机构及其他故障约15%，绕组烧坏的缘由多为缺相运行或过载运行、绕组接地及绕组相间或匝间短路。

其次是定、转子摩擦、断条等机械方面的缘由。

这里着重从电气角度分析电机绕组烧损的故障缘由，并提出相应的处理方法。

一、缺相运行
1.故障现象
电机不能起动，即使空载能起起动，转速渐渐上升，有嗡嗡声；电机冒烟发热，并伴有烧焦味。

2.检查结果
拆下电机端盖，可看到绕组端部有1/3或2/3的极相绕组或焦或变成深棕色。

3.故障缘由及处理方法
（1）电动机供电回路熔丝回路接触不良或受机械损伤，致使某相熔丝熔断。

（2）电动机供电回路三相熔丝规格不同，容量小的熔丝烧断。

应依据电动机功率大小，更换为规格相同的熔丝。

（3）电动机供电回路中的开关(隔离开关、胶盖开关等)及接触器的触头接触不良(烧伤或松脱)。

修复并调整动、静触头，使之接触良好。

（4）线路某相缺相。

查出断线处，并连接坚固。

（5）电动机绕组连线间虚焊，导致接触不良。

仔细检查电动机绕组连接线并焊牢。

二、过载运行
1.故障现象
电动机电流超过额定值；电动机温升超过额定温升。

2.检查结果
电机三组绕组全部烧毁；轴承无润滑脂或砂架损坏；定、转子铁心相磨擦，俗称扫膛。

三相异步电动机的常见故障与检修方法摘要：本文首先分析了三相异步电动机的常见故障，接着分析了三相异步电动机常见故障的检修方法，希望能够为相关人员提供有益的参考和借鉴。

关键词：三相异步电动机；常见故障；检修方法引言：随着科技的不断进步和发展，人们的生活水平提高了因此，为了降低相应的制造成本，高新技术得到了广泛的应用，制造过程逐渐变得更加方便，能够生产出成本效益高的产品。

在机械制造中，三相异步电动机是一种重要的电力设备，具有更好的适用性，目前广泛应用于许多生产领域。

但是，使用三相异步电动机时可能会出现更多故障，修理时不仅需要对故障进行良好的分析，还需要充分了解电机故障的原因，以提高电机的可靠性和安全性。

1三相异步电动机的常见故障分析1.1三相异步电动机出现严重振动在三相异步电动机运行阶段，若轴承出现问题，则会导致振动值出现超标的现象。

三相异步电动机中的尺寸、零部件等方面出现缺陷，也会引发振动问题，成为严重振动的主要成因。

因此，在检修工作实施后，可知晓在三相异步电动机中转子与定子中的气隙不均匀，则会降低转子的平衡度；联轴器在装配环节出现异常，易增加三相异步电动机在应用过程中的松动问题；三相异步电动机中的组件基础轻度与机盖无法持平；三相异步电动机地脚中的螺丝或相关组件出现松动问题；风扇安装与端盖在安装过程中的不稳定等状况都会引发严重振动问题。

1.2三相异步电动机的温度骤增在三相异步电动机运行阶段，若温度急剧上升或是产生发热的问题，则会引起三相异步电动机故障。

因此，笔者认为应优先考虑三相异步电动机是否存在启动频繁或过载问题；若此时电源中的电压出现较高的问题，则会造成其中的铁芯出现短时间内发热的问题，增加对三相异步电动机的恶劣影响；当“△”与“Y”呈现出反向连接的状况，则会导致绕组在连接过程中出现错误，无法控制设备温度；若电源中的电压呈现出过低的状态，则会增加其中的负载电流，难以控制三相异步电动机的温度；若定子绕组匝中存在接地、相间短路等问题，则会导致电路中的电流变大，难以保障三相异步电动机的正常运行，增加铜损失的出现；三相异步电动机在运行过程中冷却风道出现阻塞等问题，则难以保障冷却风扇的顺利运行，使电动机的散热效果难以展现，增加了冷却风扇在运行过程中的问题，使其中存在的散热功能无法进行发挥；在设备长时间的工作背景下，三相异步电动机则会停滞于高温允许状态，若此时检修人员未及时进行降温，则会导致相关零件被烧坏，甚至还会引起严重的事故发生，由于三相异步电动机的温度骤增，增加设备在运行阶段的安全隐患。

起重设备电气检修规程一、电机检修规程1、异步电动机检修2、绕线式转子电动机的检修3、电动机的组装4、检修后的试验5、电机（SEW）制动器的检查/维护作业二、交流接触器的检修规程1、检修周期2、检修项目及内容3、交流接触器常见故障及处理方法三、变频器检修维护规程1、技术参数2、使用及维护3、参数设置4、故障判断及处理方法四、起重设备电气常见故障及处理方法五、天车的点检项目一、电机检修规程1、异步电动机检修1. 1 检修周期及项目1.1.1 天车电气一年大修一次，原则上半年小修一次。

1.1.2大修项目1.1.2.1大修前的准备1.1.2.2解体清理1.2 鼠笼式转子电动机的检修1.2.1检修前的准备1.2.1.1大修开始前，工作负责人应查阅电动机过去检修的记录。

了解目前运行中的情况，如铁芯温度、轴承温度、响声、振动、渗油、接头有无发热等。

1.2.1.2根据上述检查结果，制订大修项目、工时进度、材料计划及非标准项目的技术措施、质量标准。

1.2.1.3准备好拆装对轮、轴承及抽转子的工具，以及油盆、壶、常用工具等和洗油、白布、润滑脂、轴承等常用材料。

1.2.1.4组织检修班人员学习《电业安全操作规程》及质量标准。

1.2.2解体、抽转子1.2.2.1拆卸前做好记号，记号要明显可靠，避免组装时发生错误。

测静、转子间空气间隙，并做好记录。

1.2.2.2对轮的拆卸，根据紧力的大小，分别用丝杆拉器或螺旋千斤顶拉器或液压技轮器拉下，丝杆顶端的钢球与轴头中心顶尖孔之间，应垫带凹坑的钢板（厚约10-20毫米），以保护中心孔和拉器不偏斜，保持和轴中心水平，以防拉坏对轮及轴承。

1.2.2.3对特别紧的对轮，拆卸时可用加热的方法。

加热前拉器应持受力状态，根据对轮大小，加热时间约3-5分钟，火焰不能集中在某个局部，温度不应超过200-250℃，工作人员应戴石棉手套，防止烧伤，当对轮即将拉下时，要用倒链吊住。

1.2.2.4拆卸螺丝，应尽量用梅花扳手，防止损坏六方，端盖上有顶丝孔的，应用顶丝顶开。

三相异步电动机常见故障与处理毕业论文武汉冶金管理干部学院毕业论文论文题目:三相异步电动机常见故障与处理年级: 09级机电班专业:机电设备维修与管理姓名:指导老师:时间: 2011.9.10武汉冶金管理干部学院高职班毕业论文摘要三相异步电动机在工业生产中的广泛应用，在整个机械系统中占据着举随着足轻重的地位。

一旦其发生故障就会影响整个系统的正常运行，甚至危及人身安全。

由于大部分三相异步电动机使用年限较长，而且不少电动机运行在较恶劣的环境中，三相异步电动机烧毁的事故常有发生，目前有呈上升趋势，严重影响着生产的安全性、可靠性、长周期运行。

为了尽快解决这一问题，本论文以最常用的三相异步电动机为主要对象，着重介绍其运行中常见的故障，产生的原因，以及故障的查找和处理方法。

关键词:绕组、定子、故障、处理武汉冶金管理干部学院高职班毕业论文目录引言……………………………………………………………………1 1.三相异步电动机启动故障分析与处理……………………………2 1.1.启动方面的故障分析与处理……………………………………2 2.三相异步电动机的电气故障与处理....................................2 2.1定子绕组接地故障 (2)2.2定子绕组短路故障......................................................3 2.3定子绕组断路故障......................................................5 2.4绕组线圈接线错误故障................................................5 2.5转子的故障...............................................................7 3.三相异步电动机的机械故障与处理 (8)3.1定子铁心故障及处理……………………………………………8 3.2轴承过热故障及处理……………………………………………9 3.3机壳及端盖故障排除……………………………………………104.三相异步电动机的故障及处理方法....................................11 小结..............................................................................14 致谢..............................................................................15 参考文献 (16)武汉冶金管理干部学院高职班毕业论文引言异步电动机中特别是三相异步电动机应用非常广泛，大部分的生产机械、家用电器都用异步电动机作为原动机，它的单机容量从几十瓦到几千千瓦不等。

三相异步电动机常见故障与维修毕业设计(论文)标题: 三相异步电动机常见故障与维修学生姓名: 唐义鹏系部: 机电工程系专业: 机电一体化班级: 三一班指导教师: 张文彬株洲职业技术学院教务处制目录摘要1引言21 三相异步电动机的结构..21.1 定子部分..31.2 转子部分..41.3 其它部分..52 三相异步电动机的工作原理.63 三相异步电动机的常见故障与检修.6 3.1 启动方面的故障概述 6 3.2 三相异步电动机的电气故障与检修7 3.2.1 定子绕组接地故障或绝缘电阻下降的检修7 3.2.2 定子绕组短路故障的检修..8 3.2.3 定子绕组断路故障的检修.104 三相异步电动机维护和保养114.1 启动前的准备和检查..114.2 行中的维护.12结论..13参考文献.14后记..15摘要对三相异步电动机的正常维护、检测,监视其运行状况是电机正常工作的保证。

掌握三相异步电动机的基础故障检测、分析及处理方法,是电机运行维护人员的必需技能。

本章将介绍三相异步电动机常规的运行维护及常见故障的处理分析方法。

关键词:绕阻定子故障处理电动机引言随着三相异步电动机在工业生产中的广泛应用,在整个机械系统中占据举足轻重的地位。

一故障就会影响整个系统的正常运行,甚举危及人身安全。

由于人部分三相异步电动机使用年限较长,而且不少电动机运行在较恶劣的环境中,三相异步电动机烧毁的事故常有发生,目前有里,上升趋势,严重影响着生产的安全性、可靠性、长周期运行。

为了尽快解决这一问题,本论文以最常用的三相异步电动机为主要对象,着重介绍其运行中常见的故障,产生的原因,以及故障的查找和处理方法。

1 三相异步电动机的结构实现电能与机械能相互转换的电工设备总称为电机。

电机是利用电磁感应原理实现电能与机械能的相互转换。

把机械能转换成电能的设备称为发电机,把电能转换成机械能的设备叫做电动机。

三相异步电动机的两个基本组成部分为定子(固定部分)和转子(旋转部分)。

三相异步电动机无法启动原因分析在电动机的启动过程中，只有当电磁力矩大于阻力矩的状况下，才能使电动机转子转动并升至额定转速。

这里所说的阻力矩包括摩擦力矩和负载力矩。

从根本上说，无法启动肯定是阻力矩大于电磁力矩的原因，造成阻力矩大于电磁力矩的详细缘由是许多的，但不外乎三个方面的问题，即电源方面、电动机本身，负载方面的问题。

下面就这三个方面举些例子。

1.电源方面①无电：操作回路断线，或电源开关未合上。

②一相或两相断电：断路器（开关）、熔断器、启动设备等设备接触不良引起，或电动机定子绕组线端断开引起。

一相断电时，一般不能启动，但有“嗡嗡”声。

两相断电时，电动机无任何声响。

③电压过低：由于电磁力矩的大小和电压的平方成正比，当电动机所接的母线电压过低时，电磁力矩低于阻力矩，就不能启动。

有时还可能是在此状况下电流过大，过流爱护作用于掉闸而无法启动。

2.电动机本身①转子绕组开路：如笼式转子端环开焊、导条断裂，或绕线式转子电刷未能与滑环接触等，引起转子回路开路，使转子电流很小或没有，致使启动用的电磁力矩很小或没有。

②定子绕组接线错误：如星形接线的电动机一相首尾接反，当有负载时，可能启动不了。

③定、转子绕组有短路故障：当定子方面有短路时，可能因电压降低使电磁力矩降低而无法启动，同时也可能由于继电爱护动作断开定子回路而无法启动。

对于绕线式转子的电动机为了增加启动力矩，改善启动特性，采纳在转子回路里加附加电阻的方法。

假如附加电阻或转子绕组内有短路处，可能会因转子回路电阻减小，使启动力矩减小而无法启动。

④定子、转子相擦：这可能是定子内腔掉进东西或轴承损坏造成偏心所致。

检修时，端盖的几个螺钉紧得不好，使端盖内圆和轴咬住，也可能造成启动困难。

3.负载方面①负载带得太重。

②机械部分卡阻。

如上所述，若电动机无法启动，应从以上三方面检查，并应分析缘由，设法处理后再行启动。
