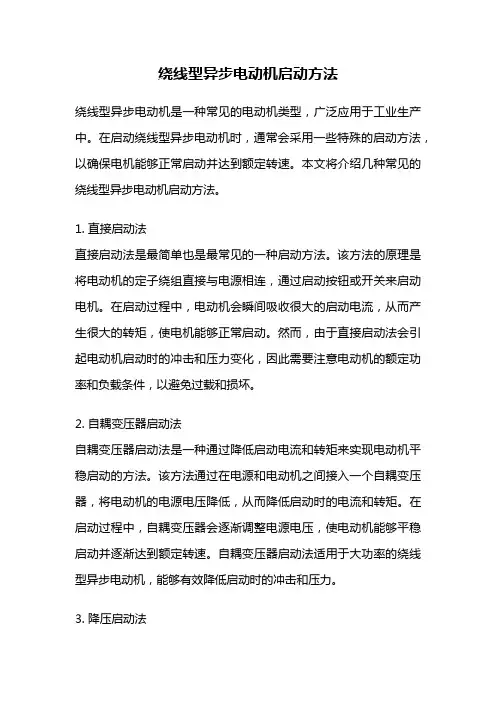

绕线式异步电动机的启动方法

绕线型异步电动机启动方法绕线型异步电动机是一种常见的电动机类型，广泛应用于工业生产中。

在启动绕线型异步电动机时，通常会采用一些特殊的启动方法，以确保电机能够正常启动并达到额定转速。

本文将介绍几种常见的绕线型异步电动机启动方法。

1. 直接启动法直接启动法是最简单也是最常见的一种启动方法。

该方法的原理是将电动机的定子绕组直接与电源相连，通过启动按钮或开关来启动电机。

在启动过程中，电动机会瞬间吸收很大的启动电流，从而产生很大的转矩，使电机能够正常启动。

然而，由于直接启动法会引起电动机启动时的冲击和压力变化，因此需要注意电动机的额定功率和负载条件，以避免过载和损坏。

2. 自耦变压器启动法自耦变压器启动法是一种通过降低启动电流和转矩来实现电动机平稳启动的方法。

该方法通过在电源和电动机之间接入一个自耦变压器，将电动机的电源电压降低，从而降低启动时的电流和转矩。

在启动过程中，自耦变压器会逐渐调整电源电压，使电动机能够平稳启动并逐渐达到额定转速。

自耦变压器启动法适用于大功率的绕线型异步电动机，能够有效降低启动时的冲击和压力。

3. 降压启动法降压启动法是一种通过降低电源电压来实现电动机平稳启动的方法。

该方法通过在电源和电动机之间接入一个降压器，将电动机的电源电压降低到额定电压以下，从而降低启动时的电流和转矩。

在启动过程中，降压器会逐渐调整电源电压，使电动机能够平稳启动并逐渐达到额定转速。

降压启动法适用于小功率的绕线型异步电动机，能够有效降低启动时的冲击和压力。

4. 变频启动法变频启动法是一种通过调整电源频率来实现电动机平稳启动的方法。

该方法通过使用变频器将电源的频率调整到低于额定频率，从而降低启动时的电流和转矩。

在启动过程中，变频器会逐渐调整频率，使电动机能够平稳启动并逐渐达到额定转速。

变频启动法适用于对启动过程要求较高的绕线型异步电动机，能够实现平稳启动和调速控制。

绕线型异步电动机启动方法的选择应根据电动机的额定功率、负载条件和启动要求来确定。

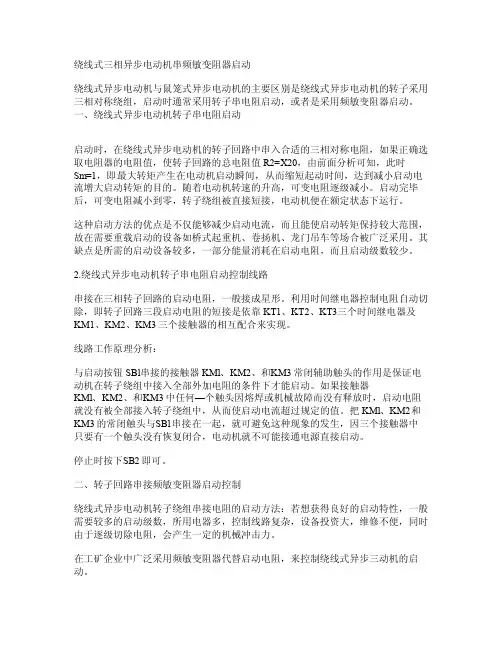

三相绕线式异步电动机的启动控制绕线式异步电动机R与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。

一、绕线式异步电动机转子串电阻启动1.方法启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时S m=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。

随着电动机转速的升高，可变电阻逐级减小。

启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。

这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。

其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。

2.绕线式异步电动机转子串电阻启动控制线路串接在三相转子回路的启动电阻，一般接成星形。

利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。

图2-70绕线式异步电动机转子串电阻控制线路线路工作原理分析：与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。

如果接触器KMl、KM2、和KM3中任何—个触头因熔焊或机械故障而没有释放时，启动电阻就没有被全部接入转子绕组中，从而使启动电流超过规定的值。

把KMl、KM2和KM3的常闭触头与SBl串接在一起，就可避免这种现象的发生，因三个接触器中只要有一个触头没有恢复闭合，电动机就不可能接通电源直接启动。

停止时按下SB2即可。

二、转子回路串接频敏变阻器启动控制绕线式异步电动机转子绕组串接电阻的启动方法：若想获得良好的启动特性，一般需要较多的启动级数，所用电器多，控制线路复杂，设备投资大，维修不便，同时由于逐级切除电阻，会产生一定的机械冲击力。

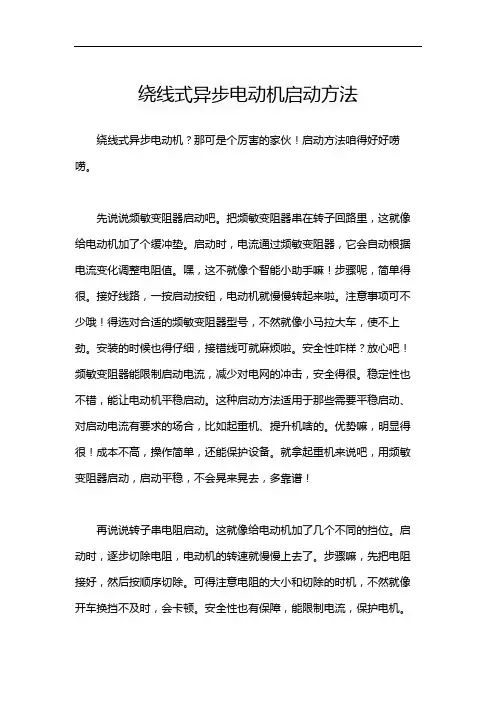

绕线式异步电动机启动方法绕线式异步电动机？那可是个厉害的家伙！启动方法咱得好好唠唠。

先说说频敏变阻器启动吧。

把频敏变阻器串在转子回路里，这就像给电动机加了个缓冲垫。

启动时，电流通过频敏变阻器，它会自动根据电流变化调整电阻值。

嘿，这不就像个智能小助手嘛！步骤呢，简单得很。

接好线路，一按启动按钮，电动机就慢慢转起来啦。

注意事项可不少哦！得选对合适的频敏变阻器型号，不然就像小马拉大车，使不上劲。

安装的时候也得仔细，接错线可就麻烦啦。

安全性咋样？放心吧！频敏变阻器能限制启动电流，减少对电网的冲击，安全得很。

稳定性也不错，能让电动机平稳启动。

这种启动方法适用于那些需要平稳启动、对启动电流有要求的场合，比如起重机、提升机啥的。

优势嘛，明显得很！成本不高，操作简单，还能保护设备。

就拿起重机来说吧，用频敏变阻器启动，启动平稳，不会晃来晃去，多靠谱！再说说转子串电阻启动。

这就像给电动机加了几个不同的挡位。

启动时，逐步切除电阻，电动机的转速就慢慢上去了。

步骤嘛，先把电阻接好，然后按顺序切除。

可得注意电阻的大小和切除的时机，不然就像开车换挡不及时，会卡顿。

安全性也有保障，能限制电流，保护电机。

稳定性也不赖，能让电动机逐步加速。

这种启动方法适用于那些需要调速的场合，比如矿山设备、轧钢机等。

优势就是可以实现调速，满足不同的工作需求。

想象一下，就像骑自行车，可以根据路况随时调整挡位，多方便！绕线式异步电动机的启动方法各有千秋，选对了方法，就能让电动机高效、安全地运行。

咱可得根据实际情况，好好选择适合的启动方法，让电动机发挥出最大的作用。

摘要进一少巩固和加深“电机与拖动”课程的基本知识，了解绕线型异步电动机转子串电阻起动设计知识在工程实际中的应用。

综合运用“电机与拖动”课程和等候课程的理论及生产实际知识去分析和解决直流电动机调速设计中的一些问题，进行电机设计的训练。

通过计算和绘图，学会运用标准、规范的手册、图册和查阅有关资料等，培养电机设计的基本技能。

掌握绕线型异步电动机转子串电阻起动的原理与步骤；培养独立的思维和动手能力。

一、绕线型异步电动机转子串电阻起动设计原理本次课程设计的主要内容为绕线型异步电动机转子串电阻起动。

为了理解这一课程设计的主要内容，首先必须了解一些与之相关的内容。

三相异步电动机的定义：旋转电机都是利用电与磁的互相转化和互相作用制成的。

三相异步电动机则是利用三相电流通过三相绕组产生在空间旋转的磁场。

三相异步电动机的工作原理：为了能形象的说明问题，将定子三相绕组通入三相电流后产生的旋转磁场用一对旋转的磁极来表示，它以同步转速n0顺时针方向旋转。

于是，转子绕组切割磁感线而产生感应电动势，它的方向可用右手定则来确定。

在N极下，穿出纸面，在S极下，进入纸面。

由于转子绕组是闭合的，在交变的感应电动势作用下，其中就有交变的感应电流流动。

各导体中的感应电流的有功分量和感应电动势同相，两者的方向一致。

根据安培定律，导体中电流的有功分量和旋转磁场互相作用而产生电磁力F，它们的方向按照左手定则来决定。

电磁力将对转子产生电磁转矩，推动转子沿着旋转磁场的旋转方向转动。

至于转子导体中电流的无功分量，因滞后感应电动势90°，根据左手定则，这时电磁力F的作用彼此抵消，不会构成电磁转矩。

由于转子与旋转磁场之间有相对运动时，转子绕组才会切割磁感线而产生感应电动势和感应电流，才能产生电磁转矩，所以转子的转速总是小于同步转速，两者不可能相等，故称为异步电动机，又称感应电动机。

二、异步电动机的结构1．定子（静止部分）1）定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。

三相异步电动机的起动与调速实验报告LELE was finally revised on the morning of December 16, 2020实验五三相异步电动机的起动与调速—・实验目的通过实验掌握异步电动机的起动和调速的方法。

二.预习要点1.复习异步电动机有哪些起动方法和起动技术指标。

2.复习异步电动机的调速方法。

三.实验项目1-异步电动机的直接起动。

2•异步电动机星形——三角形(*△)换接起动。

3.绕线式异步电动机转子绕组串入可变电阻器起动。

4.绕线式异步电动机转子绕组串入可变电阻器调速。

四.实验设备及仪器1- SMEL电力电子及电气传动教学实验台主控制屏。

2.电机导轨及测功机、转矩转速测量(NMEL-13F)。

3.电机起动箱(NMEL-09)。

5-鼠笼式异步电动机(M04)。

6.绕线式异步电动机(M09)。

7.开关板(NMEL-0B5)。

五.实验方法图5-1异步电动机直接启动接线1.三相笼型异步电动机直接起动试验。

按图5-1接线，电机绕组为△接法。

起动前，把转矩转速测量实验箱(NMEL-13F)中“转矩设定"电位器旋钮逆时针调到底，“转速控制"、“转矩控制”选择“转矩控制”，检查电机导轨和NMEL-13F的连接是否良好。

a.把三相交流电源调节旋钮逆时针调到底，合上绿色“闭合"按钮开关。

调节调压观察起动瞬器，使输出电压达电机额定电压220伏，使电机起动旋转。

（电机起动后，观 察NMEL-13F 中的转速表，如出现电机转向不符合要求，则须切断电源，调整 次序，再重新起动电机。

）b .断开三相交流电源，待电动机完全停止旋转后，接通三相交流电源，使 电机全压起动，观察电机起动瞬间电流值，读取电压值U K 、电流值I K 、转矩值 T K ,填入表5-1中。

U N :电机额定电压，V ；表5-1测量值U K （V ）I K （A ）T K O图5-3绕线式异步电动机转子绕组串电阻启动接线图2. 星形——三角形（丫-/\）起动 按图5-2接线，电压表、电流表 的选择同前，开关S 选用MEL-05.a •起动前，把三相调压器退到零 位，三刀双掷开关合向右边（Y ）接 法。

引言三相异步电动机是目前应用最为广泛的电动机。

要想讨论电力拖动中经常遇到的绕线型异步电动机转子串电阻启动问题，首先我们要先了解三相异步电动机，这是讨论问题的基础。

异步电动机是交流电动机的一种。

由于异步电动机在性能上有缺陷，所以异步电动机主要作电动机使用。

异步电动机按供电电源相数的不同，有三相、两相和单相之分。

三相异步电动机结构简单、价格便宜、运行可靠、维护方便，是当前工业农业生产中应用最普通的电动机；单相异步电动机容量较小，性能较差，在实验室和家用电器中应用较多；两相异步电动机通常用作控制电机。

一、异步电动机的原理三相对称绕组，接通三相对称电源，流过三相对称电流，产生旋转磁场（电生磁），切割转子导体，感应电势和电流（磁变生电），载流导体在磁场中受到电磁力的作用，形成电磁转矩（电磁生力），使转子朝着旋转磁场旋转的方向旋转。

二、异步电动机的结构组成（一）定子异步电动机的定子由定子铁心、定子绕组和机座三部分组成。

1．定子铁心定子铁心是异步电动机主磁通磁路的一部分。

为了使异步电动机能产生较大的电磁转矩，希望有一个较强的旋转磁场，同时由于旋转磁场对定子铁心以同步转速旋转，定子铁心中的磁通的大小与方向都是变化的，必须设法减少由旋转磁场在定子铁心中所引起的涡流损耗和磁滞损耗，因此，定子铁心由导磁性能较好的0.5mm厚且冲有一定槽形的硅钢片叠压而成。

对于容量较大(10kW以上)的电动机，在硅钢片两面涂以绝缘漆，作为片间绝缘之用。

定子铁心上的槽形通常有三种半闭口槽，半开口槽及开口槽。

从提高电动机的效率和功率因数来看，半闭口槽最好。

2，定子绕组定子绕组是异步电机定子部分的电路，它也是由许多线圈按一定规律联接面成。

能分散嵌入半闭口槽的线圈由高强度漆包圆铜线或圆铝线绕成，放入半开口槽的成型线圈用高强度漆包扁沿线或扁铜线，或用玻璃丝包扁铜线绕成。

开口槽也放入成型线圈，其绝缘通常采用云母带，线圈放入槽内必须与槽壁之间隔有“槽绝缘”，以免电机在运行时绕组对铁心出现击穿或短路故障。

绕线式三相异步电念头启动方法
1.转子回路串接电阻起动：绕线式三相异步电念头可以在转子回路中串入电阻进行起动,如许就减小了起动电流.一般采取起动变
阻器起动,起动时全体电阻串入转子电路中,跟着电念头转速逐渐
加速,应用掌握器逐级切除起动电阻,最后将全体起动电阻从转子
电路中切除.实用于中小功率低压电念头.
2.转子回路串接频敏变阻器起动：频敏变阻器的电阻（电抗）随线圈中所经由过程的电流频率而变.刚起动时,电机转差率最大,转子电流（即频敏电阻线圈经由过程的电流）频率最高,等于电源频率.是以,频敏变阻器的电阻最大,这就相当于起动时在转子回路中串接一个较大电阻,从而使起动电流减小.跟着电念头转速的加速,转差率逐渐减小,转子电流频率逐渐降低,频敏变阻器电阻也逐渐
减小,最后把电念头的转子绕组短接,频敏变阻器从转子电路中切除.实用于中小功率低压电念头.
3.转子回路串液体变阻器启动：液体变阻器俗称水电阻,顾名思义,在特制的水箱内装有电阻值的液体,液体一般用纯清水参加适量的电解粉按必定比例配制,在水箱的底部有一组静极板,水箱顶部有
一组动极板,动极板在驱动装配的驱动下,在一准时光内降低到与
静极板接触,接触后由外部接触器将水电阻切除,从而实现腻滑启动.实用于大功率高压电念头.
串电阻启动降压启动变频启动直接启动共四种。

绕线式三相‎异步电动机‎串频敏变阻‎器启动‎绕线式异步‎电动机与鼠‎笼式异步电‎动机的主要‎区别是绕线‎式异步电动‎机的转子采‎用三相对称‎绕组，启动‎时通常采用‎转子串电阻‎启动，或者‎是采用频敏‎变阻器启动‎。

一、绕‎线式异步电‎动机转子串‎电阻启动‎启动时‎，在绕线式‎异步电动机‎的转子回路‎中串入合适‎的三相对称‎电阻，如果‎正确选取电‎阻器的电阻‎值，使转子‎回路的总电‎阻值R2=‎X20，由‎前面分析可‎知，此时S‎m=1，即‎最大转矩产‎生在电动机‎启动瞬间，‎从而缩短起‎动时间，达‎到减小启动‎电流增大启‎动转矩的目‎的。

随着电‎动机转速的‎升高，可变‎电阻逐级减‎小。

启动完‎毕后，可变‎电阻减小到‎零，转子绕‎组被直接短‎接，电动机‎便在额定状‎态下运行。

‎这种启‎动方法的优‎点是不仅能‎够减少启动‎电流，而且‎能使启动转‎矩保持较大‎范围，故在‎需要重载启‎动的设备如‎桥式起重机‎、卷扬机、‎龙门吊车等‎场合被广泛‎采用。

其缺‎点是所需的‎启动设备较‎多，一部分‎能量消耗在‎启动电阻，‎而且启动级‎数较少。

‎2.绕线‎式异步电动‎机转子串电‎阻启动控制‎线路串‎接在三相转‎子回路的启‎动电阻，一‎般接成星形‎。

利用时间‎继电器控制‎电阻自动切‎除，即转子‎回路三段启‎动电阻的短‎接是依靠K‎T1、KT‎2、KT3‎三个时间继‎电器及KM‎1、KM2‎、KM3三‎个接触器的‎相互配合来‎实现。

‎线路工作原‎理分析：‎与启动‎按钮SBl‎串接的接触‎器KMl、‎K M2、和‎K M3常闭‎辅助触头的‎作用是保证‎电动机在转‎子绕组中接‎入全部外加‎电阻的条件‎下才能启动‎。

如果接触‎器KMl、‎K M2、和‎K M3中任‎何—个触头‎因熔焊或机‎械故障而没‎有释放时，‎启动电阻就‎没有被全部‎接入转子绕‎组中，从而‎使启动电流‎超过规定的‎值。

把KM‎l、KM2‎和KM3的‎常闭触头与‎S Bl串接‎在一起，就‎可避免这种‎现象的发生‎，因三个接‎触器中只要‎有一个触头‎没有恢复闭‎合，电动机‎就不可能接‎通电源直接‎启动。

实验六三相异步电动机的起动、反转与调速一、实验目的掌握三相异步电动机起动、反转和调速的方法。

二、实验项目1、三相绕线式异步电动机直接起动2、三相绕线式异步电动机转子绕组串电阻起动3、三相绕线式异步电动机转子绕组串电阻调速4、三相异步电动机转向改变5、星形（Y）——三角形(Δ)换接起动三、实验设备该实验是在DDSZ-1型电机及电气技术实验装置上完成的。

本次实验使用设备包括：1、DD01电源控制屏2、D33挂件3、D32挂件4、D51挂件5、DJ17－3绕线式异步电动机转子专用箱6、DD03测试台和三相绕线式异步电动机本次实验使用DD01电源控制屏上方的交流电源。

D33挂件，共有三个完全相同的多量程指针式交流电压表，本次实验选用其中的一块电压表。

D32挂件，共有三个完全相同的多量程指针式交流电流表，本次实验选用其中的一块电流表。

D51挂件，由波形测试部分和开关S1、S2、S3组成，本次实验只使用开关S1 。

DJ17－3转子专用箱的电阻值是可调的，分0Ω、20Ω、40Ω、60Ω、∞五档，实验中作为异步电动机转子绕组的串接电阻。

DD03测试台包括导轨、测速发电机和指针式转速表三相绕线式异步电动机，定子三相绕组有六个接线端，转子三相绕组有四个接线端。

四、实验内容及方法接线之前：开启电源总开关，按下绿色“启动”按钮，将电源控制屏上方的交流“电压指示切换”开关切换到“三相调压输出”位置，旋转控制屏左侧的三相调压器旋钮，将其输出电压调到220V后，按下红色“停止”按钮。

1、三相绕线式异步电动机起动、调速、改变转向实验三相绕线式异步电动机起动、调速、改变转向实验接线图图6-1 三相绕线式异步电动机起动、调速、改变转向实验接线图三相绕线式异步电动机定子绕组接线：定子绕组按星形接法从“三相调压输出”U端接到交流电流表“2.5A”黄色端，从电流表黑色“*”端接到异步电动机定子绕组A端，分别从“三相调压输出”V、W端接到定子绕组的B端和C端，将电动机定子绕组的另外三个接线端X、Y、Z用导线连接。

第4章电动机与控制电路所接的3'号线或8号线有断路故障。

故障现象五：按下启动按钮SB2，KM1吸合，电动机不转动。

KM1吸合表明启动控制回路正常，电动机不转提示故障在降压启动主回路。

应检查三相电源是否正常，电源开关QF、KM1主触点、降压电阻R、热继电器FR及电动机等是否损坏和降压主回路导线是否断路。

故障现象六：电动机降压启动正常，当KM2吸合，电动机不转。

KM2吸合表明运行控制回路正常，提示故障在运行主回路。

应检查接触器KM2主触点是否损坏及主触点电源侧接L12、L22、L32号导线和负荷侧接4、5、6号导线是否断路。

4.3.4绕线式异步电动机启动控制电路绕线式异步电动机的启动方式与前面介绍的降压启动方式不同，它不是通过降低电动机绕组电压来达到降低启动电流目的，而是启动时通过电动机转子绕组串联电阻的方式来完成，降低启动电流与定子绕组电压无关。

这种启动方式的优点是既减小启动电流又可获得较大的启动转矩，一般可高达额定转矩的2.6～3.1倍，同时如果适当增加启动电阻极数可获得分段启动，启动过程会相当平稳，若适当增大串联电阻的功率也可用于分级调速。

一、绕线式异步电动机凸轮控制电路1．概述绕线式异步电动机凸轮控制电路由电源开关QF、控制保险FU1和FU2、热继电器FR、电源启动按钮SB1、电源停止按钮SB2、电源接触器KM、正转限位开关SQ1、反转限位开关SQ2、电阻器R及凸轮控制器SA组成。

凸轮控制电路如图4-3-94所示，该电路运行可靠，维修方便，适用于绕线式异步电动机的启动、调速及正、反转的控制，在桥式起重机上常采用这种控制电路。

2．凸轮控制器凸轮控制器共有12副触点、11个挡位。

12副触点的用途为：SA1～SA4带有灭弧装置，用于控制电动机正、反转，XZ1～XZ5作为切换电阻用，SA5、SA6、SA7都用于KM控制电路中。

11个挡位分为“0”— 379 —全程图解电工维修技法— 380 — 位，正转5个挡位，反转5个挡位。

三相绕线式异步电动机的工作原理三相绕线式异步电动机（以下简称三相异步电动机）是一种常见的交流电动机，广泛应用于工业领域。

它具有结构简单、可靠性高、运行稳定等特点，被广泛使用。

本文将以三相异步电动机的工作原理为主题，逐步解析其工作过程。

一、三相电源供电三相异步电动机由三相供电，即电压和频率均为三相的交流电源。

三相电源提供了电动机运行所需的能量，通过特殊的电路连接方式通过定子线圈输入电流，使电磁场产生旋转。

二、定子线圈和旋转磁场三相异步电动机的定子上绕有三组线圈，分别称为A相、B相和C相。

当三相电源通电时，从A相开始，电流沿着定子线圈流动，产生一个旋转的磁场。

接着，B相和C相的电流也开始流动，产生相同频率但相位差120度的旋转磁场。

三、感应电动势和转子磁场由于电动机是一个互感器，旋转的磁场是由定子线圈产生的。

这个旋转磁场也会感应转子中的电动势。

根据法拉第电磁感应定律，当转子中的导体被感应电动势激励后，感应电流就会在转子中产生。

四、感应电流和转矩产生转子中产生的感应电流会产生另一个磁场，这个磁场会与定子旋转磁场相互作用。

由于磁场之间的相互作用，会产生一个转矩，使得转子跟随旋转磁场进行旋转。

这个转矩是由电动机与负载之间的相互作用所产生的。

五、异步工作和励磁电流三相异步电动机之所以称为“异步”，是因为转子的实际速度永远落后于旋转磁场的速度。

这是由于两个磁场之间的相互作用导致的。

异步电动机工作时，定子磁场旋转速度一定，而转子的转速会根据负载情况而变化。

励磁电流通过调整定子磁场的强弱来控制电机的转速。

六、滑差和转子转速滑差是指转子转速与旋转磁场速度之间的差异。

滑差直接影响到电动机的效率和性能。

当负载增加时，滑差会增大，电动机的转速会下降。

相反，当负载减少时，滑差会减小，电动机的转速会上升。

滑差通过检测转子电流和电压之间的相位差来测量。

七、电动机的启动和运行为了使电动机从静止状态转为运行状态，需要通过启动装置来提供较高的起动转矩。

三相异步电动机的6种启动方法选择与比较1、直接启动直接启动的优点是所需设备少，启动方式简单，成本低。

电动机直接启动的电流理论上来说，只要向电动机提供电源的线路和变压器容是正常运行的 5 倍左右，量年夜于电动机容量的 5 倍以上的，都可以直接启动。

这一要求关于小容量的电动机容易实现，所以小容量的电机绝大部分都是直接启动的，不需要降压启动。

关于年夜容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强年夜的启动电流冲击电网和电动机，影响电动机的使用寿命，对电网不利，所以年夜容量的电动机和不能直接启动的电动机都要采用降压启动。

直接启动可掖棵胶木开关、铁壳开关、空气开关(断路器)等实现电动机的近距离操作、点动控制，速度控制、正反转控制等，也可掖棵限位开关、交流接触器、时间继电器等实现电动机的远距离操作、点动控制、速度控制、正反转控制、自动控制等。

2、用自偶变压器降压启动采用自耦变压器降压启动，电动机的启动电流及启动转矩与其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转。

如启动电压降至额定电压的65%，其启动电流为全压启动电流的42%，启动转矩为全压启动转矩的42%。

自耦变压器降压启动的优点是可以直接人工操作控制，也可掖棵交流接触器自动控制，经久耐用，维护成本低，适合所有的空载、轻载启动异步电动机使用，在生产实践中得到广泛应用。

缺陷是人工操作要配置比较贵的自偶变压器箱(自偶补偿器箱)，自动控制要配置自偶变压器、交流接触器等启动设备和元件。

3、Y-△降压启动定子绕组为△连接的电动机，启动时接成Y，速度接近额定转速时转为△运行，采用这种方式启动时，每相定子绕组降低到电源电压的58%，启动电流为直接启动时的33%，启动转矩为直接启动时的33%。

启动电流小，启动转矩小。

Y-△降压启动的优点是不需要添置启动设备，有启动开关或交流接触器等控制设备就可以实现，缺陷是只能用于△连接的电动机，x大型异步电机不能重载启动。
