绕线转子异步电动机控制线路

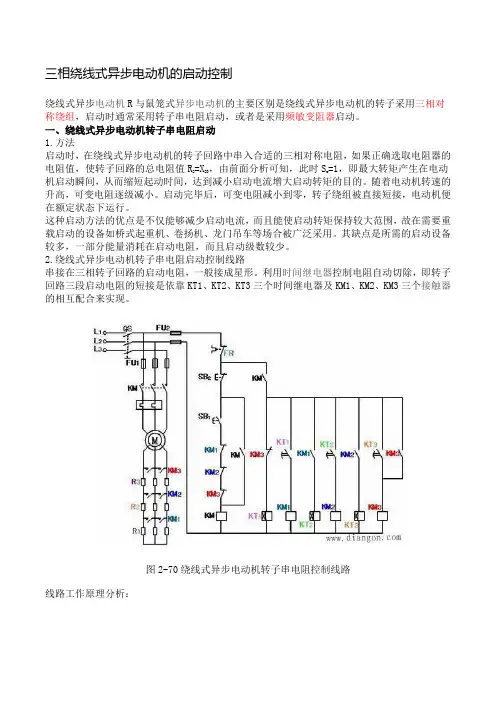

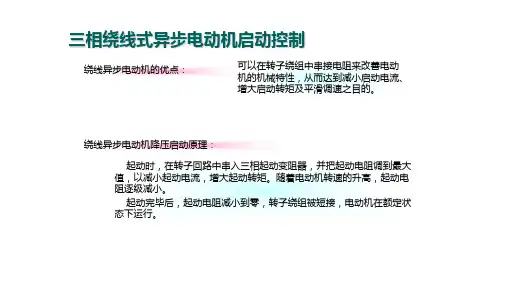

三相绕线式异步电动机的启动控制绕线式异步电动机R与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。

一、绕线式异步电动机转子串电阻启动1.方法启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时S m=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。

随着电动机转速的升高，可变电阻逐级减小。

启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。

这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。

其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。

2.绕线式异步电动机转子串电阻启动控制线路串接在三相转子回路的启动电阻，一般接成星形。

利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。

图2-70绕线式异步电动机转子串电阻控制线路线路工作原理分析：与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。

如果接触器KMl、KM2、和KM3中任何—个触头因熔焊或机械故障而没有释放时，启动电阻就没有被全部接入转子绕组中，从而使启动电流超过规定的值。

把KMl、KM2和KM3的常闭触头与SBl串接在一起，就可避免这种现象的发生，因三个接触器中只要有一个触头没有恢复闭合，电动机就不可能接通电源直接启动。

停止时按下SB2即可。

二、转子回路串接频敏变阻器启动控制绕线式异步电动机转子绕组串接电阻的启动方法：若想获得良好的启动特性，一般需要较多的启动级数，所用电器多，控制线路复杂，设备投资大，维修不便，同时由于逐级切除电阻，会产生一定的机械冲击力。

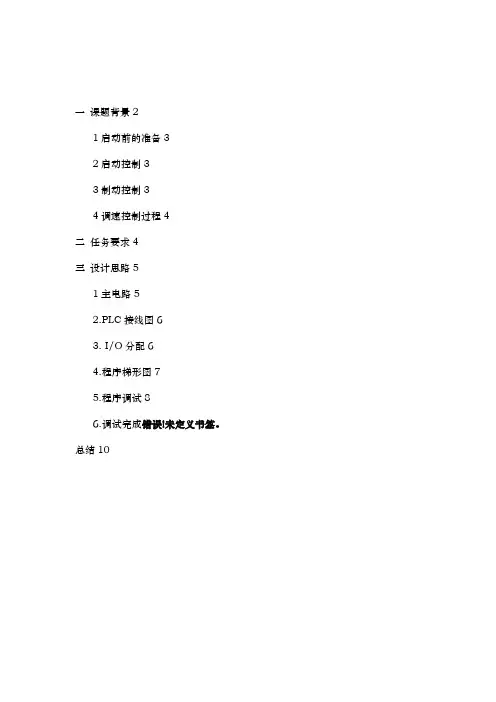

一课题背景21启动前的准备32启动控制33制动控制34调速控制过程4二任务要求4三设计思路51主电路52.PLC接线图63. I/O分配64.程序梯形图75.程序调试86.调试完成错误!未定义书签。

总结10一课题背景绕线式异步电动机转子串电阻的调速控制线路，对调速无特殊要求的生产机械，可以采用绕线式异步电动机拖动，绕线式转子异步电动机转子串电阻调速控制电路,按照时间原则启动、能耗制动的控制线路如图所示：工作原理分析如下1启动前的准备先讲主令控制器SA的手柄置到“0”位，再合上电源开关QS1，QS2,则有：（1）零位继电器KV线圈通电并自锁。

（2）KT1，KT2线圈得电，其延时闭合的动断触点瞬时打开，确保KM1，KM2线圈断电。

2启动控制将SA的手柄推向3位，SA的触点SA1，SA2，SA3,均接通，KM线圈通电。

则有：（1）KM的主触点闭合，电动机接入交流电源，电动机在转子串两段电阻的情况下启动。

同时，KT线圈得电，KT延时断开的动合触点闭合。

（2）KM的动断触点打开，KT1线圈断点开始延时，当延时结束时，KT1动断触点闭合，KM1线圈通电，KM1的动合触点闭合切除一段电阻R1，同时KM1的动断触点断开，KT2线圈断电开始延时，当延时结束时，KT2的动断触点闭合，KM2线圈通电切除电阻R2，启动结束。

3制动控制进行制动时，将主令控制器SA的手柄扳回“0”位，KM，KM1，KM2线圈均断电，电动机切除交流电源。

同时，KT1，KT2线圈得电。

则有：（1）KM的动断触点闭合，KM3线圈通电，电动机接入直流电源进行能耗制动；同时，KM2线圈通电，电动机在转子短接全部电阻的情况下进行能耗制动。

（2）KM的动合辅助触点断开，KT线圈断电开始延时，当延时结束时，KT延时断开的动合触点断开，KM2，KM3线圈均断电，制动结束。

4调速控制过程当需要电动机在低速下运行时，可将主令控制器SA手柄推向“1”位或“2”位，则电动机的转子在串入一段电阻或不串入电阻的情况下以较高速度运转二任务要求绕线式转子异步电动机转子串电阻调速控制电路的PLC程序设计。

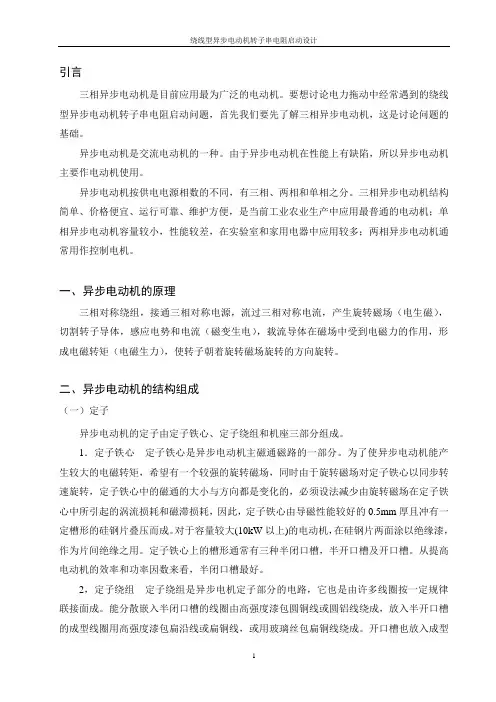

引言三相异步电动机是目前应用最为广泛的电动机。

要想讨论电力拖动中经常遇到的绕线型异步电动机转子串电阻启动问题，首先我们要先了解三相异步电动机，这是讨论问题的基础。

异步电动机是交流电动机的一种。

由于异步电动机在性能上有缺陷，所以异步电动机主要作电动机使用。

异步电动机按供电电源相数的不同，有三相、两相和单相之分。

三相异步电动机结构简单、价格便宜、运行可靠、维护方便，是当前工业农业生产中应用最普通的电动机；单相异步电动机容量较小，性能较差，在实验室和家用电器中应用较多；两相异步电动机通常用作控制电机。

一、异步电动机的原理三相对称绕组，接通三相对称电源，流过三相对称电流，产生旋转磁场（电生磁），切割转子导体，感应电势和电流（磁变生电），载流导体在磁场中受到电磁力的作用，形成电磁转矩（电磁生力），使转子朝着旋转磁场旋转的方向旋转。

二、异步电动机的结构组成（一）定子异步电动机的定子由定子铁心、定子绕组和机座三部分组成。

1．定子铁心定子铁心是异步电动机主磁通磁路的一部分。

为了使异步电动机能产生较大的电磁转矩，希望有一个较强的旋转磁场，同时由于旋转磁场对定子铁心以同步转速旋转，定子铁心中的磁通的大小与方向都是变化的，必须设法减少由旋转磁场在定子铁心中所引起的涡流损耗和磁滞损耗，因此，定子铁心由导磁性能较好的0.5mm厚且冲有一定槽形的硅钢片叠压而成。

对于容量较大(10kW以上)的电动机，在硅钢片两面涂以绝缘漆，作为片间绝缘之用。

定子铁心上的槽形通常有三种半闭口槽，半开口槽及开口槽。

从提高电动机的效率和功率因数来看，半闭口槽最好。

2，定子绕组定子绕组是异步电机定子部分的电路，它也是由许多线圈按一定规律联接面成。

能分散嵌入半闭口槽的线圈由高强度漆包圆铜线或圆铝线绕成，放入半开口槽的成型线圈用高强度漆包扁沿线或扁铜线，或用玻璃丝包扁铜线绕成。

开口槽也放入成型线圈，其绝缘通常采用云母带，线圈放入槽内必须与槽壁之间隔有“槽绝缘”，以免电机在运行时绕组对铁心出现击穿或短路故障。

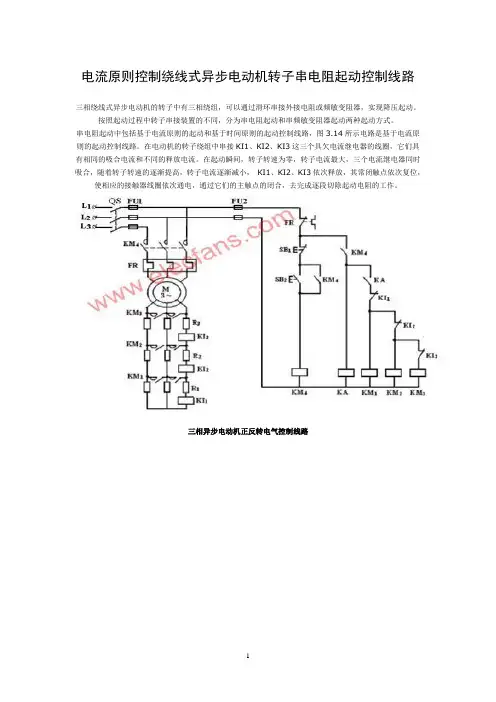

电流原则控制绕线式异步电动机转子串电阻起动控制线路三相绕线式异步电动机的转子中有三相绕组，可以通过滑环串接外接电阻或频敏变阻器，实现降压起动。

按照起动过程中转子串接装置的不同，分为串电阻起动和串频敏变阻器起动两种起动方式。

串电阻起动中包括基于电流原则的起动和基于时间原则的起动控制线路，图3.14所示电路是基于电流原则的起动控制线路。

在电动机的转子绕组中串接KI1、KI2、KI3这三个具欠电流继电器的线圈，它们具有相同的吸合电流和不同的释放电流。

在起动瞬间，转子转速为零，转子电流最大，三个电流继电器同时吸合，随着转子转速的逐渐提高，转子电流逐渐减小，KI1、KI2、KI3依次释放，其常闭触点依次复位，使相应的接触器线圈依次通电，通过它们的主触点的闭合，去完成逐段切除起动电阻的工作。

三相异步电动机正反转电气控制线路在图3.5中，（a）图为主电路，通过当接触器KM1三对主触点把三相电源和电动机的定子绕组按顺相序L1、L2、L3连接，，而KM2的三对主触点把三相电源和电动机的定子绕组按反相序L3、L2、L1连接，使电动机可以实现正反两个方向上的运行。

而图3.5（b）中，按下正转起动按钮SB2，接触器KM1线圈通电且自锁，主触点闭合使电动机正转，按下停止按钮SB1，接触器KM1线圈断电，主触点断开，电动机断电停转。

再按下反转起动按钮SB3，接触器KM2线圈通电且自锁，主触点闭合使电动机反转。

但是在（b）图中，若按下正转起动按钮SB2再按下反转起动按钮SB3，或者同时按下SB2和SB3，接触器KM1和KM2线圈都能通电，两个接触器的主触点都会闭合，造成主电路中两相电源短路，因此，对正反转控制线路最基本的要求是：必须保证两个接触器不能同时工作，以防止电源短路，即进行互锁，使同一时间里只允许两个接触器中一个接触器工作。

所以在图3.5（c）中，接触器KM1 、KM2线圈的支路中分别串接了对方的一个常闭辅助触点。

工作时，按下正转起动按钮SB2，接触器KM1线圈通电，电动机正转，此时串接在KM2线圈支路中的KM1常闭触点断开，切断了反转接触器KM2线圈的通路，此时按下反转起动按钮SB3将无效。

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

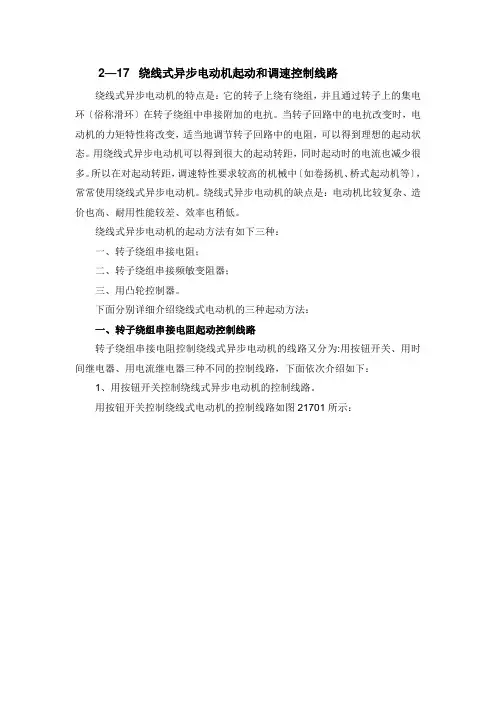

2—17 绕线式异步电动机起动和调速控制线路绕线式异步电动机的特点是：它的转子上绕有绕组，并且通过转子上的集电环〔俗称滑环〕在转子绕组中串接附加的电抗。

当转子回路中的电抗改变时，电动机的力矩特性将改变，适当地调节转子回路中的电阻，可以得到理想的起动状态。

用绕线式异步电动机可以得到很大的起动转距，同时起动时的电流也减少很多。

所以在对起动转距，调速特性要求较高的机械中〔如卷扬机、桥式起动机等〕，常常使用绕线式异步电动机。

绕线式异步电动机的缺点是：电动机比较复杂、造价也高、耐用性能较差、效率也稍低。

绕线式异步电动机的起动方法有如下三种：一、转子绕组串接电阻；二、转子绕组串接频敏变阻器；三、用凸轮控制器。

下面分别详细介绍绕线式电动机的三种起动方法：一、转子绕组串接电阻起动控制线路转子绕组串接电阻控制绕线式异步电动机的线路又分为:用按钮开关、用时间继电器、用电流继电器三种不同的控制线路，下面依次介绍如下：1、用按钮开关控制绕线式异步电动机的控制线路。

用按钮开关控制绕线式电动机的控制线路如图21701所示：图21701的工作原理简述如下：图中：KM1、KM2、KM3、KM4、四个接触器除KM1作接通电源用外，其余三个均是短路转子回路中的起动电阻用的。

SB1为停顿按钮；SB2为起动按钮，SB3、SB4、SB5均为切除电阻用的按钮开关。

起动电动机时，按下SB2，KM1获电吸合并自锁，电动机转子绕组内串入R1、R2、R3全部电阻起动。

按下SB3，KM2获电吸合并自锁，其主触头KM1闭合，短路R1，电动机加速运转；同理，按SB4、SB5分别短路R2及R3，电动机一级、一级加速运转。

并且当KM3闭合时，其常闭触头KM3切断KM2的线圈回路；KM4闭合时，其常闭触头KM4切断KM3、〔包括KM2〕的线圈回路。

当电动机全速运转时，只有KM1、KM4两个接触器获电工作，其余均断开。

接触器，KM2、KM3、KM4的常闭触头串联在KM1线圈回路中的作用是，保证电动机在转子回路中电阻全部参加的条件下才能起动。

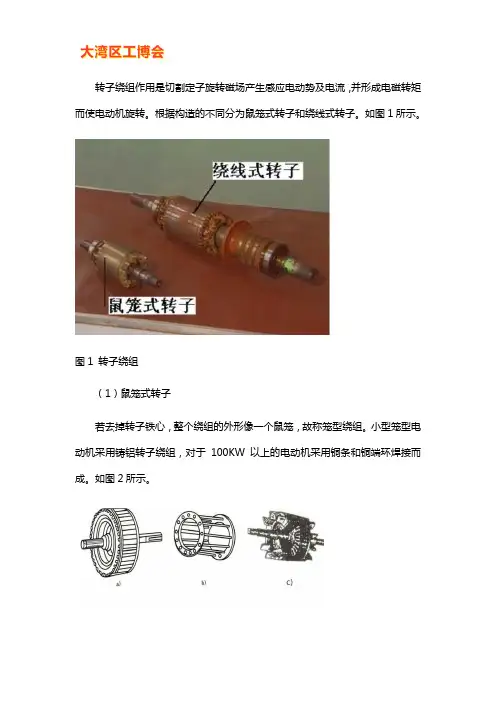

转子绕组作用是切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。

根据构造的不同分为鼠笼式转子和绕线式转子。

如图1所示。

图1 转子绕组（1）鼠笼式转子若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。

小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。

如图2所示。

图2 笼型转子a）笼型绕组b）转子外形c）铸铝笼型转子（2）绕线式转子绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图3所示。

图3 绕线式转子异步电动机的转子接线示意图a）接线图b）提刷装置异步电机转子的组成和绕线型异步电动机转子接线示意图异步电机的转子由转子铁心、转子绕组和转轴等组成。

转子铁心也是电机磁路组成部分。

铁心材料也采用0.5mm硅钢片叠成。

铁心与转轴之间必须可靠连接以传递转矩。

转子绕组能够感应电动势、流通电流、产生电磁转矩。

从结构上可分为笼型和绕线型两种：1．笼型转子（Cage rotor）图1 笼型转子绕组a）铜导条b）铝导条笼型转子绕组的结构与定子绕组不同，在转子铁心槽中各有一根导条，在铁心两端槽口外，由二个端环分别把所有导条的两端都连接起来，直接闭合而构成短路。

如果去掉铁心，绕组的形状就象鼠笼，又称鼠笼式转子（Squirrel Cage rotor）见图1。

笼型转子结构简单，制造方便，绕组的材料有两种：有适用于中小型电机的铸铝转子，把导条、端环以及风叶一起铸出；适用于大中型电机的焊接笼型，常用铜条插入转子槽内，再在两端焊上端环而成。

2．绕线型转子（Wound-rotor）绕线型转子绕组和定子绕组相似，并且具有和定子绕组相同的极对数。

三相绕组采用星形接法，其出线端分别与转轴上的三个滑环连接，然后通过电刷把电流引出，在外部形成短路，并且可以接人附加电阻，如图2所示。

与笼型转于相比较，绕线型转子造价高，维护复杂。

第4章电动机与控制电路所接的3'号线或8号线有断路故障。

故障现象五：按下启动按钮SB2，KM1吸合，电动机不转动。

KM1吸合表明启动控制回路正常，电动机不转提示故障在降压启动主回路。

应检查三相电源是否正常，电源开关QF、KM1主触点、降压电阻R、热继电器FR及电动机等是否损坏和降压主回路导线是否断路。

故障现象六：电动机降压启动正常，当KM2吸合，电动机不转。

KM2吸合表明运行控制回路正常，提示故障在运行主回路。

应检查接触器KM2主触点是否损坏及主触点电源侧接L12、L22、L32号导线和负荷侧接4、5、6号导线是否断路。

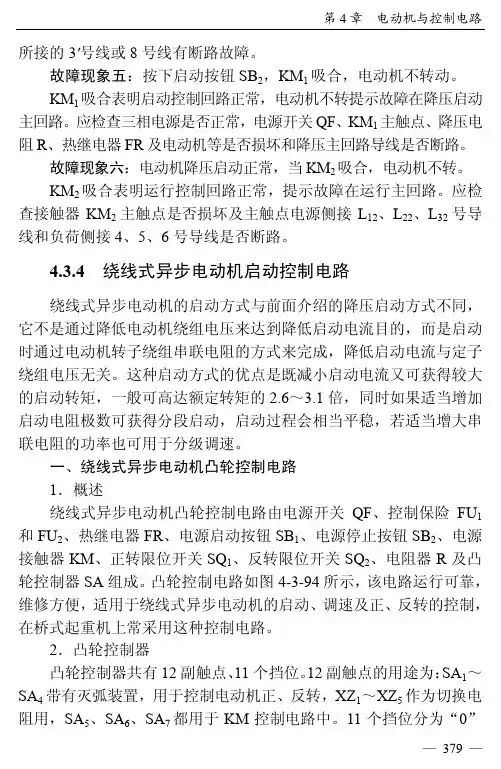

4.3.4绕线式异步电动机启动控制电路绕线式异步电动机的启动方式与前面介绍的降压启动方式不同，它不是通过降低电动机绕组电压来达到降低启动电流目的，而是启动时通过电动机转子绕组串联电阻的方式来完成，降低启动电流与定子绕组电压无关。

这种启动方式的优点是既减小启动电流又可获得较大的启动转矩，一般可高达额定转矩的2.6～3.1倍，同时如果适当增加启动电阻极数可获得分段启动，启动过程会相当平稳，若适当增大串联电阻的功率也可用于分级调速。

一、绕线式异步电动机凸轮控制电路1．概述绕线式异步电动机凸轮控制电路由电源开关QF、控制保险FU1和FU2、热继电器FR、电源启动按钮SB1、电源停止按钮SB2、电源接触器KM、正转限位开关SQ1、反转限位开关SQ2、电阻器R及凸轮控制器SA组成。

凸轮控制电路如图4-3-94所示，该电路运行可靠，维修方便，适用于绕线式异步电动机的启动、调速及正、反转的控制，在桥式起重机上常采用这种控制电路。

2．凸轮控制器凸轮控制器共有12副触点、11个挡位。

12副触点的用途为：SA1～SA4带有灭弧装置，用于控制电动机正、反转，XZ1～XZ5作为切换电阻用，SA5、SA6、SA7都用于KM控制电路中。

11个挡位分为“0”— 379 —全程图解电工维修技法— 380 — 位，正转5个挡位，反转5个挡位。

时间原则控制绕线式异步电动机转子串电阻起动控制线路图3.15所示电路是基于时间原则的起动控制线路。

KT1、KT2、KT3为通电延时时间继电器，其延时时间与起动过程所需时间时间原则控制绕线式异步电动机转子串电阻起动控制线路相对应。

R1、R2、R3为转子外接电阻，起动后随着起动时间的增加，转子回路三段起动电阻的短接是靠三个时间继电器KT1、KT2、KT3与三个接触器KM1、KM2、KM3相互配合来完成的。

由接触器的线圈通电，触点动作，不仅通过主触点短接部分起动电阻，而且使对应时间继电器时间原则控制绕线式异步电动机转子串电阻起动控制线路图3.15所示电路是基于时间原则的起动控制线路。

KT1、KT2、KT3为通电延时时间继电器，其延时时间与起动过程所需时间相对应。

R1、R2、R3为转子外接电阻，起动后随着起动时间的增加，转子回路三段起动电阻的短接是靠三个时间继电器KT1、KT2、KT3与三个接触器KM1、KM2 、KM3相互配合来完成的。

由接触器的线圈通电，触点动作，不仅通过主触点短接部分起动电阻，而且使对应时间继电器的线圈通电，经过延时后，其延时触点接通下一个接触器线圈，接触器的主触点又短接另一部分起动电阻，……依次类推，直至转子起动电阻被全部短接，起动过程结束，电动机进入全压运行。

图3.15 时间原则控制绕线式异步电动机转子串电阻起动控制线路串频敏变阻器起动中通过了解频敏变阻器的组成和调整因素，懂得频敏变阻器的频率特性非常适合控制绕线式异步电动机的起动过程，完全可以取代转子绕组串电阻起动控制线路中的各段起动电阻，起动过程中其阻抗随转速升高而自动减小，因而可以实现平滑无级的起动。

串接频敏变阻器构成的起动控制线路中，从起动到运行的过程是由频敏变阻器自身的特性而平滑完成的。

手动或自动的控制方式只是为了在起动过程完成后，完全切除转子绕组中的频敏变阻器。
