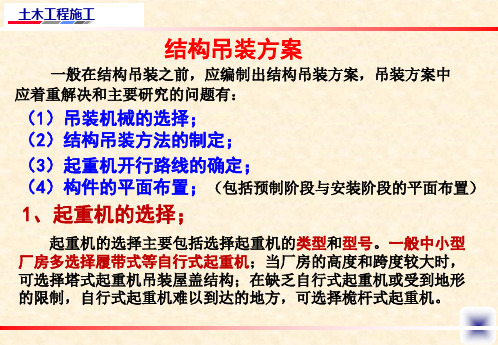

结构吊装方案及例题

第1篇一、工程概况本项目位于XX市，主要工程内容为新建一栋高度为XX米的办公楼，建筑面积约为XX平方米。

办公楼主体结构为框架剪力墙结构，地下室一层，地上XX层。

为确保工程顺利进行，特制定以下吊装方案。

二、吊装设备与材料1. 吊装设备：（1）塔吊：型号为XX，起重量为XX吨，最大起重半径为XX米；（2）汽车吊：型号为XX，起重量为XX吨，最大起重半径为XX米；（3）移动式吊车：型号为XX，起重量为XX吨，最大起重半径为XX米。

2. 吊装材料：（1）钢丝绳：直径为XXmm，抗拉强度为XXkN；（2）吊装索具：包括吊装环、吊装带、吊装钩等；（3）吊装平台：用于吊装大型构件，如柱子、梁等。

三、吊装方案1. 吊装顺序：（1）先吊装地下室结构，包括柱子、梁、板等；（2）再吊装地上结构，包括柱子、梁、板、墙体等；（3）最后吊装屋面、楼梯、电梯等。

2. 吊装方法：（1）地下室结构：采用汽车吊或移动式吊车进行吊装；（2）地上结构：采用塔吊进行吊装；（3）屋面、楼梯、电梯等：根据实际情况选择合适的吊装设备。

3. 吊装安全措施：（1）吊装前对吊装设备进行全面检查，确保设备性能良好；（2）吊装过程中，严格按照吊装方案进行操作，确保吊装安全；（3）吊装现场设置警戒线，严禁无关人员进入；（4）吊装过程中，加强现场安全管理，防止发生意外事故；（5）吊装完成后，对吊装设备进行清理，确保设备完好。

四、吊装进度安排1. 吊装前期准备：预计时间为XX天；2. 吊装施工：预计时间为XX天；3. 吊装验收：预计时间为XX天。

五、结语为确保工程施工顺利进行，本项目特制定详细的吊装方案。

在吊装过程中，严格遵守相关法律法规，确保吊装安全、高效、有序进行。

同时，加强现场安全管理，防止发生意外事故，确保工程顺利完成。

第2篇一、工程概况本项目为某工业厂房建设，主要包括生产车间、办公区域及辅助设施。

施工过程中涉及大量的吊装作业，为确保施工安全和吊装效率，特制定本吊装方案。

(完整版)吊装施工方案(含计算)一、工程概况本工程为XXX项目吊装施工部分，位于XXX地区，主要包括大型设备、构件的吊装作业。

工程涉及设备重量大、体积大、吊装难度高，对吊装施工的技术要求和安全措施有较高标准。

工程总体吊装工程量约为XXX吨，预计施工周期为XX个月。

二、吊装管理（一）、吊装施工组织流程1. 吊装前准备工作：包括吊装方案编制、审批，工器具准备，人员培训，现场勘查等。

2. 吊装作业：根据施工方案，进行设备、构件的吊装作业。

3. 吊装后验收：对吊装完成的设备、构件进行检查、验收，确保吊装质量。

4. 吊装作业总结：对整个吊装过程进行总结，分析存在的问题，提出改进措施。

（二）、现场吊装组织机构1. 项目部：负责整个吊装工程的策划、组织、协调、监督和管理工作。

2. 吊装作业队：负责具体吊装作业的实施，包括设备、构件的吊装、运输、就位等。

3. 安全员：负责现场安全监督，及时发现并制止安全隐患。

4. 质量员：负责吊装作业的质量检查，确保吊装质量符合要求。

5. 作业人员：负责具体吊装作业的操作。

（三）、管理职责1. 项目部：（1）负责编制、审批吊装施工方案，并对方案的实施进行监督；（2）负责组织、协调各相关单位，确保吊装工程顺利进行；（3）负责对吊装作业队进行管理和指导，确保吊装作业的顺利进行；（4）负责对吊装作业的安全、质量进行监督，确保吊装工程安全、高效、优质完成。

2. 吊装作业队：（1）负责按照吊装方案进行吊装作业；（2）负责吊装设备的检查、维护和保养；（3）负责现场作业人员的安全教育和培训；（4）负责现场作业区域的安全防护。

3. 安全员：（1）负责现场安全监督，发现安全隐患及时制止并报告；（2）负责对现场作业人员进行安全教育培训；（3）负责对吊装设备、工器具进行检查，确保安全可靠。

4. 质量员：（1）负责吊装作业的质量检查，确保吊装质量符合要求；（2）负责对吊装作业过程中出现的问题进行记录、分析，并提出改进措施；（3）负责对吊装作业队进行质量教育和培训。

钢结构吊装施工方案（精选6篇）一、安全施工方案的编制依据退火炉跨、轧制跨钢柱、钢梁、吊车梁吊装即将开始, 此次吊装的退火炉跨钢柱共62根, 钢梁70根, 吊车梁52根；轧制跨钢柱共45根, 钢梁203根, 吊车梁108根。

钢柱最高19.80米, 单根钢梁最大跨度12米, 吊车梁最大跨度12米。

本工程钢结构吊装高空作业多, 时间紧, 且正值夏季高温季节, 施工难度大, 危险性大, 安全隐患随时存在, 为确保钢结构吊装工程顺利施工, 有效控制钢结构吊装作业中伤亡事故的发生, 保障劳动者在生产过程中的安全和健康, 实现公司安全管理目标, 特制定本安全施工方案。

二、安全管理目标事故轻伤负伤率1.5‰以下；杜绝死亡、火灾、设备等重大事故；工地管理具体目标；河南省安全保证体系贯标工地；河南省文明工地。

三、安全管理组织工程项目部建立以项目经理为现场安全保证体系的第一责任人。

安全生产领导小组安全生产领导小组的任务是落实安全管理目标, 制定安全保证计划, 根据保证计划的要求落实资源配置, 负责安全保证体系过程的运行, 实施监督和检查。

针对安全生产保证体系运行过程中尚未达到要求的问题, 以及施工中尚存在的隐患, 制定整改和预防措施, 并对上述措施进行复查。

（1）安全管理组织机构:<imgWidth＞（2）安全领导小组:四、安全管理制度（1）严格执行国家有关规范、标准《建筑工程施工现场用电安全规范》（GB50194-93）、《建筑机械使用安全技术规程》（JGJ33-86）、《施工现场临时用电安全技术规程》（JGJ46-86）、《建筑施工安全检查评分标准》（JGJ59-99）, 以及《企业安全生产法》等有关安全生产的法规制度。

（2）根据国家有关规范、标准制定各项安全管理制度, 包括电焊机、氧气、乙炔气体等易燃、易爆品的安全管理制度。

五、安全生产保证体系施工现场安全控制（１）在施工现场险要位置设置安全标志, 悬挂醒目安全生产文明施工宣传标语牌, 项目部不定期组织检查安全宣传工作, 发现问题及时整改处理, 消除麻痹松懈思想。

钢结构吊装专项施工方案第一章工程概况1、工程概况1.1工程概述略1.2工程概况二号车间底层为钢筋砼框架结构，二层为钢筋砼框架结构，三层柱为钢筋砼柱，屋面为H型钢梁，如下图：屋面四周为混凝土梁，梁顶标高21.15米，中间区域为钢架梁，主框架柱为混凝土柱。

吊装施工作业面位于三层楼面（建筑标高▽13.5.000m），钢梁坐落于混凝土柱上，边柱柱顶标高19.2米，中柱柱顶标高21.1米。

屋面钢梁和混凝土柱预埋件地脚螺栓连接，两端边跨单元支撑体系分别连接固定于钢梁与混凝土梁上。

钢架梁组成为3跨27.7米，每跨由1-2片钢梁组成（详见钢梁规格表）。

根据现场实际情况，现考虑采用跨内吊装的方法，吊装顺序为2/H-2/L轴线段由2/1-2-15轴线为一段，2/L-2/P轴线段由2/1-2-15轴线为一段，分段吊装。

二号车间—钢梁重量计算清单（暂按3段拼装考虑）：段号梁规格长度mm 单段重（kg）拼装后重量备注1.3施工目标：1.3.1质量目标：本次安装自检验合格率100%；交付使用一次交验合格率100%。

1.3.2工期目标：钢结构吊装工程计划2022年8月初开始材料进场，8月中旬开始钢结构吊装，预计9月中旬施工完成（具体时间根据现场实际需要调整）。

1.3.3危险源控制目标：高处坠落事故零；物体打击事故零；起重伤害事故零；火灾事故零；触电事故零。

1.3.4环境目标：污水、噪声、粉尘、固体废弃物符合排放标准，达到施工现场“六个百分之百”基本要求，无相关投诉与举报。

1.3.5危险性较大的分部分项工程特点、难点及可预见风险：（1）高处作业人员可能导致高处坠落事故；（2）交叉作业人员可能导致物体打击事故；（3）吊车施工可能导致起重伤害事故；（4）临时用电作业可能导致人员触电事故；（5）现场临电、机械设备、施工机具、材料堆放等未规范管理可能导致火灾事故。

2、施工平面布置二号车间周边已铺设混凝土临时闭合环路，其周边临时道路及搭设位置场地满足材料运输及施工要求。

吊车吊装方案计算假设需要将一块重达100吨的大型机械设备从地面吊装到10米高的建筑物顶层，下面是一个可能的吊装方案计算和规划：1.吊车选择：根据设备重量和吊装高度，需要选择一台足够强大的吊车。

假设选择了一台额定起重能力为120吨的履带吊车。

2.吊索选择：吊装过程中需要使用吊索将设备与吊车连接。

吊索的选择主要考虑到它的抗拉强度和安全系数。

根据设备重量和安全系数要求，选择了一条抗拉强度能达到200吨的高强度吊索。

3.吊装点确定：为了保证设备的平衡和稳定，需要确定设备吊装点的位置。

在这个例子中，假设设备的重心位于设备中央位置，因此吊索应该在设备中央位置的两侧吊装点处连接。

4.吊装力和吊车距离计算：为了保证吊装的安全，需要计算吊车在吊装过程中所需的最大吊装力，并根据设备重量和吊装高度计算吊车距离。

-计算设备的重力：设备重量为100吨，重力为100吨×9.8m/s²=980kN。

-计算吊装力：根据设备重力和斜拉角（假设为θ），可以计算出吊索在吊装过程中所需要的最大吊装力。

假设斜拉角为30°，则吊索的最大吊装力为980 kN÷cos 30° = 1130 kN。

-计算吊车距离：根据吊索与吊车之间的夹角（假设为α）和吊索长度（假设为l），可以计算出吊车距离。

假设夹角为60°，吊索长度为15米，则吊车距离为l×sin α = 15米×sin 60° = 13.0米。

5.吊装方案设计：根据吊车的起重能力、吊索的抗拉强度、吊装点的位置和设备的重量，设计出具体的吊装方案。

这包括吊索的固定和连接、吊车的位置和操作方式等。

以上是一个关于吊车吊装方案计算的简单例子。

在实际工程中，吊装方案的计算和规划可能会更加复杂，需要考虑更多的因素，例如地面条件、作业空间限制、起重设备的稳定性等。

因此，在进行吊装方案计算时，需要充分考虑实际情况，并确保安全、高效完成吊装任务。

结构吊装施工方案一、工程概况本工程位于成都市高新西区四威产业园内。

错误!—错误!轴为预制装配式排架结构单层厂房，（预制屋架及柱长度重量详见吊装构件表）错误!-错误!轴为现浇钢筋砼构架,错误!—错误!轴为两层现浇钢筋砼框架结构办公楼，建筑物总高为11.00m。

总建筑面积为6177。

27m2（其中单层厂房4386.470m2，办公楼1790.80m2）。

二、吊具选择1、铁扁担：选用槽钢作扁担示图如下：2、吊装钢丝绳的选择：钢丝绳选用表序号规格长度数量备注1 φ19。

5 6×37+1 8m ４柱吊装用2 φ21 6×37+1 17m 2 屋架吊装用3 φ21 6×37+1 8m4 屋面板吊装用3、其它吊具选用表4、起重机械选择：根据屋架的自重及加固的重量,确定最大起重量为12t，最大起重高度为16米。

1)、起重机选择及工作参数计算根据施工需要,现场选用履带吊进行吊装。

部分主要构件安装时的工作参数计算如下：（1）、柱采用斜吊绑扎一点起吊.由于最大起重量Qmax=7。

22t,最大长度Hmax=11。

446m。

要求起重量：Q=Q1+Q2=7。

22+0。

2=7.42t，要求起重高度：H=H1+H2+H3+H4=0+0.3+7.0+2。

0=9.30m (2）、屋架要求起重量：Q=Q1+Q2=11.3+0.4=11。

7t，要求起重高度:H=H1+H2+H3+H4=7.0+0.3+3.45+4。

5=15。

25m （3）、屋面板要求起重量：Q=Q1+Q2=1.5+0。

2=1.7t，要求起重高度：H=H1+H2+H3+H0+d=7.00+3.45+0.3+2。

5+3。

0 =16.25m（4）、车间主要吊装构件的数量、重量、长度、安装标高见下表:KH300-2型起重机参数详见下表：KH300-2起重机起重特性根据上部计算结果和结合上表参数.选择KH300-2型起重机。

选25m臂，工作半径为12米，起重量为15。

单层工业厂房结构吊装方案一、设计条件1、工程概况本工程为某厂单层钢筋混凝土装配式车间，该车间共两跨，其平面位置、厂房轴线尺寸和剖面图如图1、2、3所示：图 32、施工技术条件（1）地质：由勘测报告知，土壤为一级大孔性黄土，天然地基承载力为15T/2m，地下水位在地表下6-7米。

（2）吊装前基础已施工完毕并回填平整至-0.2m（3）屋架为现场预制，屋面板在预制构件加工厂制作，用汽车运入现场并排放。

二、起重机械的选择根据厂房基本概况及现有起重设备条件，初步选用W1-100型履带式起重机进行结构吊装。

主要构件吊装的参数计算如下：1、起重量QA-E跨屋架要求起重量127.150.20.57.85Q Q Q t ≥+=++=E-H跨屋架要求起重量124.460.2 4.66Q Q Q t ≥+=+=屋面板要求起重量121.020.2 1.22Q Q Q t ≥+=+=柱Z A要求起重量126.40.2 6.6Q Q Q t ≥+=+=柱Z E、Z H要求起重量126.90.27.1Q Q Q t ≥+=+=抗风柱Z1-2要求起重量125.810.2 6.01Q Q Q t ≥+=+=2、起重高度HA-E 跨屋架长24m,故绑扎时应采用横吊梁四点绑扎。

123410.70.25 2.74 6.3920.08H h h h h m =+++=+++=E-H 跨屋架长18m,故绑扎时应采用四点绑扎。

123410.70.25 1.515 5.2317.7H h h h h m =+++=+++=屋面板绑扎时应采用四点绑扎。

123410.7 3.20.250.25 2.517.4H h h h h m =+++=++++=柱Z A 、Z E 的起重高度 12348.40.250412.02H h h h h m ≥+++=+++= 柱Z H 的起重高度 12348.40.250412.65H h h h h m ≥+++=+++= 抗风柱Z 1-2的起重高度 123411.580.20 2.013.78H h h h h m ≥+++=+++=3、起重半径R根据起重量Q 和起重高度H 查W 1-100起重机工作性能曲线得柱Z A 所需的臂长为L=23m 起重半径为R=7.0m柱Z E 、Z H 所需的臂长为L=18m 起重半径为R=7.0m柱Z 1-2所需的臂长为L=18m 起重半径为R=7.0mA-E 跨屋架所需的臂长为L=23m 起重半径为R=7.0mE-H 跨屋架所需的臂长为L=23m 起重半径为R=7.0m吊装屋面板起重机的最小臂长054.5∂=== 0012.23 1.523.0sin cos sin 54.5cos54.5h a g L m ++=+=+=∂∂ 可与吊装屋架使用同一臂长L=23m起重半径 R=A+0cos 1.323cos54.515.8L m ∂=+⨯=查W1-100型23m 起重臂的性能曲线知，R=15.8m 时，Q=1.8t ＞1.22t ，H=18m ＞16.95m ，所以选择W1-100型23m 起重臂符合吊装屋面板的要求。

电大建筑施工与管理专业施工技术方案设计某单层工业厂房结构吊装施工方案姓名：学号：日期：分数：批阅教师：目录★编制依据和原则☆编制依据☆编制原则第一章工程概况 (3)1、工程简介 (3)2、施工准备 (4)3、金工车间主要预制构件一览表 (5)第二章钢构件吊装工艺及机械的选择 (5)1、柱 (5)A、柱的吊装工艺 (5)B、柱的吊装参数 (6)2、梁 (8)A、梁的吊装工艺 (8)B、梁的吊装参数 (8)3、屋架 (9)A、屋架吊装工艺 (9)B、屋架吊装参数 (10)4、屋面板 (11)A、屋面板的吊装工艺 (11)B、屋面板的吊装参数 (11)5、吊装构件起重机的工作参数 (11)第三章结构吊装方法的选择 (11)第四章起重机开行路线及构件的平面布置 (12)1、吊装柱时起重机的开行路线及柱的平面布置 (12)2、吊装屋架时起重机的开行路线及构件的平面布置 (12)第五章质量保证措施 (13)第六章安全保证措施 (17)1、吊装工程的安全技术要点 (17)2、安全技术的一般规定 (17)4、防止起重机倾翻 (18)5、防吊装结构失稳 (19)6、防止触电 (20)第七章文明施工措施 (20)★编制依据☆编制依据1.本工程招标文件、图纸、招标补遗书、招标答疑书。

2．现场考察所得资料3.国家、部颁和北京市等相关行业颁发的设计规范、施工规范、验收标准及安全准则。

4.我单位可投入本工程的资源和在类似工程施工中积累的施工、管理经验。

☆编制原则1.根据工程实况，突出难点，重点。

2.科学合理，统筹安排，坚持以人为本的原则，合理配置生产要素，坚持以机械化施工为主，人工辅助的总体指导思想，投入足够的人员、精良的机械设备进场，提高机械化程度，降低施工人员的劳动强度。

3．施工最大限度地减少对环境的影响。

遵照国家、北京市有关环境保护的规定，制定完善的环境保护等措施。

4.建立强有力的后勤保障系统，确保工程施工对人员、设备、物资等需要。

单层工业厂房结构吊装实例某车间为单层、单跨18m的工业厂房，柱距6m，共13个节间，厂房平面图、剖面图如图7-40所示，主要构件尺寸如图7-41所示，车间主要构件一览表见表7-8所示。

1. 起重机的选择及工作参数计算根据厂房基本概况及现有起重设备条件，初步选用W1-100型履带式起重机进行结构吊装。

主要构件吊装的参数计算如下：图7-40某厂房结构的平面图和剖面图柱的外型尺寸屋架立面几何尺寸吊车梁剖面图7-42图7-41 主要构件的尺寸图表7-8 车间主要构件一览表厂房轴线构件名称及编号构件数量构件质量(t)构件长度(m) 安装标高(m)(A).(B).(1).(14) 基础梁JL 32 1.515.95(A).(B)连系梁LL 26 1.755.95+6.60(1)柱柱子采用一点绑扎斜吊法吊装。

柱Z1、Z2要求起重量：Q=Q1+Q2=7.03+0.2=7.23（t）柱Z1、Z2要求起升高度（如图6.42所示）：H=h1+h2+h3+h4=0+0.3+7.05+2.0=9.35（m）柱Z3要求起重量：Q=Q1+Q2=5.8+0.2=6.0（t）柱Z3要求起升高度：H=h1+h2+h3+h4=0+0.30+11.5+2.0=13.8（m）(2)屋架屋架要求起重量：Q=Q1+Q2=4.95+0.2=5.15（t）屋架要求起升高度（如图7-43所示）：H=h1+h2+h3+h4=10.8+0.3+1.14+6.0=18.24（m）图7-42 Z1、Z2其重高度计算简图图7-43 屋架起升高度计算简图（3）屋面板吊装跨中屋面板时，起重量：Q=Q1+Q2=1.3+0.2=1.5（t）起升高度（如图6.44所示）：H=h1+h2+h3+h4=（10.8+2.64）+0.3+0.24+2.5=16.48（m）起重机吊装跨中屋面板时，起重钩需伸过已吊装好的屋架上弦中线f=3m，且起重臂中心线与已安装好的屋架中心线至少保持1m的水平距离，因此，起重机的最小起重臂长度及所需起重仰角α为图7-44 屋面板吊装工作参数计算简图根据上述计算，选W1-100型履带式起重机吊装屋面板，起重臂长L取23m，起重仰角α=55°，则实际起重半径为R=F+Lcosα=1.3+23×cos55°=14.5（m）查W1-100型23m起重臂的性能曲线或性能表知，R=14.5m时，Q=2.3t＞1.5t，H=17.3m＞16.48m，所以选择W1-100型23m起重臂符合吊装跨中屋面板的要求。
