闸阀的尺寸

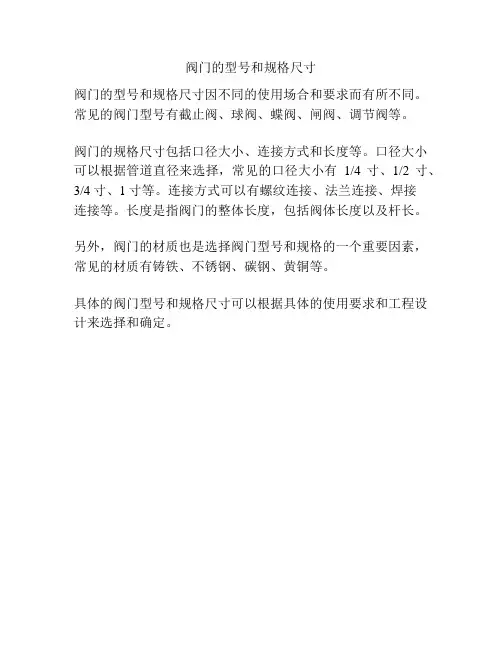

阀门的型号和规格尺寸
阀门的型号和规格尺寸因不同的使用场合和要求而有所不同。

常见的阀门型号有截止阀、球阀、蝶阀、闸阀、调节阀等。

阀门的规格尺寸包括口径大小、连接方式和长度等。

口径大小可以根据管道直径来选择，常见的口径大小有1/4寸、1/2寸、3/4寸、1寸等。

连接方式可以有螺纹连接、法兰连接、焊接
连接等。

长度是指阀门的整体长度，包括阀体长度以及杆长。

另外，阀门的材质也是选择阀门型号和规格的一个重要因素，常见的材质有铸铁、不锈钢、碳钢、黄铜等。

具体的阀门型号和规格尺寸可以根据具体的使用要求和工程设计来选择和确定。

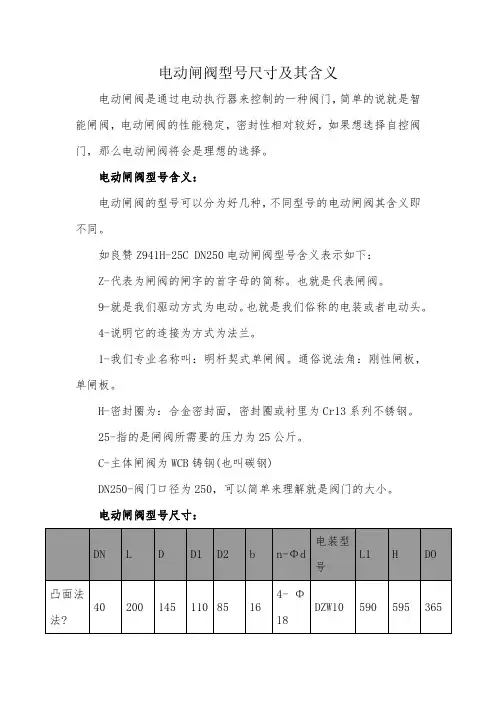

电动闸阀型号尺寸及其含义
电动闸阀是通过电动执行器来控制的一种阀门，简单的说就是智能闸阀，电动闸阀的性能稳定，密封性相对较好，如果想选择自控阀门，那么电动闸阀将会是理想的选择。

电动闸阀型号含义：
电动闸阀的型号可以分为好几种，不同型号的电动闸阀其含义即不同。

如良赞Z941H-25C DN250电动闸阀型号含义表示如下：
Z-代表为闸阀的闸字的首字母的简称。

也就是代表闸阀。

9-就是我们驱动方式为电动。

也就是我们俗称的电装或者电动头。

4-说明它的连接为方式为法兰。

1-我们专业名称叫：明杆契式单闸阀。

通俗说法角：刚性闸板，单闸板。

H-密封圈为：合金密封面，密封圈或衬里为Cr13系列不锈钢。

25-指的是闸阀所需要的压力为25公斤。

C-主体闸阀为WCB铸钢(也叫碳钢)
DN250-阀门口径为250，可以简单来理解就是阀门的大小。

电动闸阀型号尺寸：。

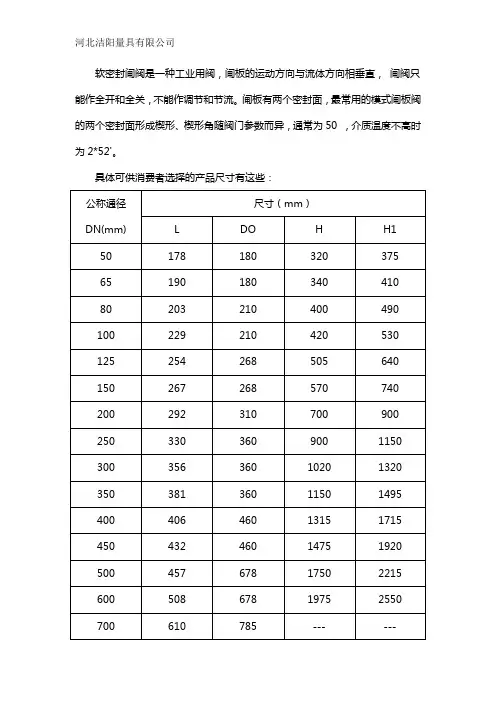

软密封闸阀是一种工业用阀，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50 ，介质温度不高时为2*52'。

具体可供消费者选择的产品尺寸有这些：
消费者可根据自己的实际需求进行选择。

如有不清楚的，可咨询河北洁阳量具有限公司进行详细的了解。

我们的产品广泛应用于电站、冶金、机械、化工、船舶、汽车、农机、电器、仪表、五金等生产领域，公司自成立以来凭借成熟的技术，完善的检测手段已经为多家单位提供服务，产品的质量以及售后服务获得了客户的赞赏。

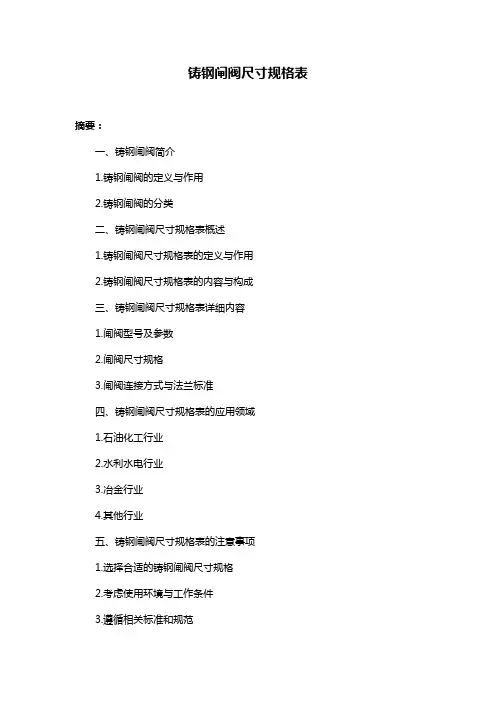

铸钢闸阀尺寸规格表摘要：一、铸钢闸阀简介1.铸钢闸阀的定义与作用2.铸钢闸阀的分类二、铸钢闸阀尺寸规格表概述1.铸钢闸阀尺寸规格表的定义与作用2.铸钢闸阀尺寸规格表的内容与构成三、铸钢闸阀尺寸规格表详细内容1.闸阀型号及参数2.闸阀尺寸规格3.闸阀连接方式与法兰标准四、铸钢闸阀尺寸规格表的应用领域1.石油化工行业2.水利水电行业3.冶金行业4.其他行业五、铸钢闸阀尺寸规格表的注意事项1.选择合适的铸钢闸阀尺寸规格2.考虑使用环境与工作条件3.遵循相关标准和规范正文：铸钢闸阀尺寸规格表是一种详细列出铸钢闸阀尺寸、型号、参数、连接方式、法兰标准等信息的表格。

铸钢闸阀是一种常用的阀门类型，主要用于切断、接通或调节介质的流动。

根据阀门的工作原理和结构特点，铸钢闸阀可分为升降式和旋启式两大类。

铸钢闸阀尺寸规格表主要包括以下内容：1.闸阀型号及参数：表格中列出了各种型号的铸钢闸阀及其主要参数，如公称压力、适用温度、材质等。

2.闸阀尺寸规格：表格中详细列出了铸钢闸阀的尺寸，包括阀体、阀盖、闸板等部件的尺寸，以及密封面的宽度、高度等。

3.闸阀连接方式与法兰标准：表格中列出了铸钢闸阀的连接方式，如法兰连接、螺纹连接等，以及适用的法兰标准，如GB、HG、API等。

铸钢闸阀尺寸规格表广泛应用于石油化工、水利水电、冶金等行业，为工程设计、设备选型、安装施工等提供了重要依据。

在实际应用中，选用铸钢闸阀时应注意以下几点：1.选择合适的铸钢闸阀尺寸规格：根据工程需求，结合铸钢闸阀尺寸规格表，选择符合要求的阀门尺寸。

2.考虑使用环境与工作条件：根据实际工况，如介质类型、温度、压力等因素，选择合适的铸钢闸阀材质和密封方式。

3.遵循相关标准和规范：在选用铸钢闸阀时，应遵循国家和行业相关标准和规范，确保工程质量和安全。

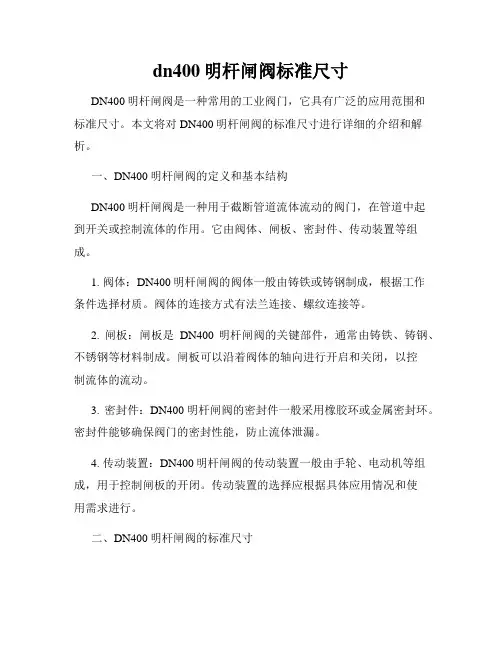

dn400明杆闸阀标准尺寸DN400明杆闸阀是一种常用的工业阀门，它具有广泛的应用范围和标准尺寸。

本文将对DN400明杆闸阀的标准尺寸进行详细的介绍和解析。

一、DN400明杆闸阀的定义和基本结构DN400明杆闸阀是一种用于截断管道流体流动的阀门，在管道中起到开关或控制流体的作用。

它由阀体、闸板、密封件、传动装置等组成。

1. 阀体：DN400明杆闸阀的阀体一般由铸铁或铸钢制成，根据工作条件选择材质。

阀体的连接方式有法兰连接、螺纹连接等。

2. 闸板：闸板是DN400明杆闸阀的关键部件，通常由铸铁、铸钢、不锈钢等材料制成。

闸板可以沿着阀体的轴向进行开启和关闭，以控制流体的流动。

3. 密封件：DN400明杆闸阀的密封件一般采用橡胶环或金属密封环。

密封件能够确保阀门的密封性能，防止流体泄漏。

4. 传动装置：DN400明杆闸阀的传动装置一般由手轮、电动机等组成，用于控制闸板的开闭。

传动装置的选择应根据具体应用情况和使用需求进行。

二、DN400明杆闸阀的标准尺寸DN400明杆闸阀的标准尺寸是根据国际标准进行设计和制造的，具体尺寸如下：1. 阀门口径（DN）：DN4002. 阀门长度（L）：一般为600mm，也可以根据实际需求进行定制。

3. 闸板直径（D）：一般为350mm，也可以根据实际需求进行定制。

4. 闸板厚度（T）：一般为10mm，也可以根据实际需求进行定制。

5. 法兰尺寸（F）：按照标准的法兰连接尺寸进行设计和制造，一般为PN10、PN16等。

6. 闸门底部到法兰中心的高度（H）：一般为650mm，也可以根据实际需求进行定制。

7. 闸盘上的工作面（A）：一般为100mm，也可以根据实际需求进行定制。

三、DN400明杆闸阀的应用领域DN400明杆闸阀广泛应用于石油、化工、冶金、电力等工业领域，用于控制各种介质的流动。

其主要特点是结构简单、密封可靠、操作方便等。

1. 石油行业：DN400明杆闸阀常用于原油、天然气管道上，用于截断管道流动，以便进行维修和检测工作。

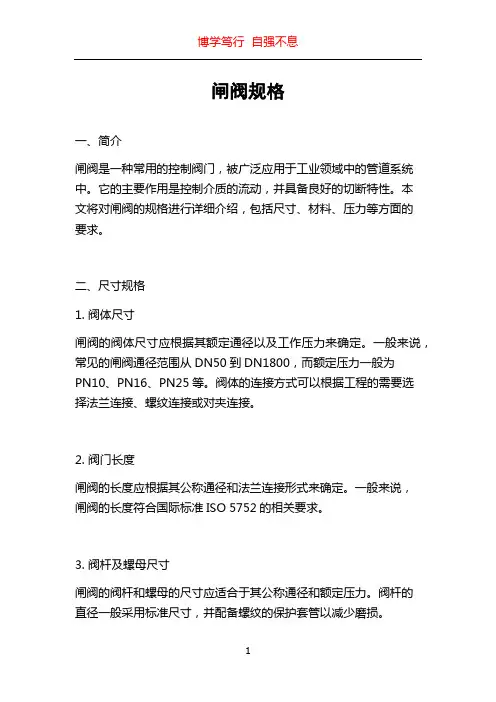

闸阀规格一、简介闸阀是一种常用的控制阀门，被广泛应用于工业领域中的管道系统中。

它的主要作用是控制介质的流动，并具备良好的切断特性。

本文将对闸阀的规格进行详细介绍，包括尺寸、材料、压力等方面的要求。

二、尺寸规格1. 阀体尺寸闸阀的阀体尺寸应根据其额定通径以及工作压力来确定。

一般来说，常见的闸阀通径范围从DN50到DN1800，而额定压力一般为PN10、PN16、PN25等。

阀体的连接方式可以根据工程的需要选择法兰连接、螺纹连接或对夹连接。

2. 阀门长度闸阀的长度应根据其公称通径和法兰连接形式来确定。

一般来说，闸阀的长度符合国际标准ISO 5752的相关要求。

3. 阀杆及螺母尺寸闸阀的阀杆和螺母的尺寸应适合于其公称通径和额定压力。

阀杆的直径一般采用标准尺寸，并配备螺纹的保护套管以减少磨损。

4. 其他尺寸要求除了以上三个主要的尺寸要求外，闸阀还需要根据实际情况考虑其他因素，比如法兰的直径和孔径大小、密封面的间隙等。

三、材料要求闸阀的材料应根据介质特性、工作温度和压力等因素进行选择。

常见的材料有碳钢、不锈钢、铸铁等。

具体的材料选择应符合相关国际和行业标准，以确保阀门的使用寿命和安全性。

四、压力等级闸阀的压力等级应根据工程的需求进行选择。

常见的压力等级包括PN10、PN16、PN25等。

一般来说，闸阀的耐压性能应符合相关国际标准，如ISO 5208等。

五、其他要求除了上述的尺寸、材料和压力要求外，闸阀还需要考虑其他因素，比如阀门的操作方式（手动、电动或气动）、阀杆的密封性能、阀座的材料和硬度等。

这些要求将根据具体的工程需求来确定。

六、质量控制闸阀的生产和制造应符合相关的质量控制标准和规范。

一般来说，闸阀的生产过程应配备合适的工艺设备和检测手段，以确保产品的质量和性能符合要求。

七、安装和维护在闸阀的安装和维护过程中，应根据相关的操作规程进行操作，并注意安全事项。

安装过程中需要导线的检查，闸阀的操作应灵活顺畅，密封性能应良好。

美标闸阀型号表示方法一、引言闸阀是一种常见的流体控制装置，广泛应用于工业生产和民用领域。

为了方便标识和识别不同型号的闸阀，美国标准协会（American National Standards Institute，ANSI）制定了一套闸阀型号表示方法。

本文将详细介绍美标闸阀型号表示方法及其应用。

二、美标闸阀型号表示方法美标闸阀型号由一系列字母和数字组成，每个字母或数字代表着闸阀的不同特性和参数。

下面将对其中常见的几个表示方式进行介绍。

1. 闸阀尺寸表示闸阀尺寸通过英寸单位表示，常见的尺寸包括1/2英寸、1英寸、2英寸等。

在型号中，尺寸通常以数字形式出现，如“1”代表1英寸。

2. 闸阀压力等级表示闸阀的压力等级表示了其能够承受的最大工作压力。

美标闸阀常见的压力等级有150磅、300磅、600磅等。

在型号中，压力等级通常以数字形式出现，如“150”代表150磅。

3. 闸阀材质表示闸阀的材质对其耐腐蚀性和耐高温性能有着重要影响。

美标闸阀常见的材质包括碳钢、不锈钢、铸铁等。

在型号中，材质通常用字母表示，如“C”代表碳钢，“S”代表不锈钢。

4. 闸阀操作方式表示闸阀的操作方式决定了其开关是否需要人工干预。

美标闸阀常见的操作方式有手动、电动、气动等。

在型号中，操作方式通常用字母表示，如“M”代表手动，“E”代表电动。

5. 闸阀设计特性表示闸阀的设计特性包括闸板结构、密封形式等。

美标闸阀常见的设计特性有非升降式闸板、金属密封等。

在型号中，设计特性通常用字母表示，如“N”代表非升降式闸板，“M”代表金属密封。

三、应用实例为了更好地理解美标闸阀型号表示方法，下面以一个实际的型号为例进行解析。

型号：Z41H-150LB-CF8M-RF解析：- “Z41H”代表闸阀型号，其中“Z”表示闸阀，“41”为闸阀设计编号，“H”为阀体形式。

- “150LB”表示闸阀的压力等级为150磅。

- “CF8M”表示闸阀的材质为不锈钢。
