下载文档原格式
腐蚀与不锈钢应力腐蚀应力腐蚀是指零件在拉应力和特定的化学介质联合作用下所产生的低应力脆性断裂现象。
应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。
应力腐蚀导致材料的断裂称为应力腐蚀断裂。
它的发生一般有以下四个特征：一、一般存在拉应力，但实验发现压应力有时也会产生应力腐蚀。
二、对于裂纹扩展速率，应力腐蚀存在临界KISCC，即临界应力强度因子要大于KISCC，裂纹才会扩展。
三、一般应力腐蚀都属于脆性断裂。
四、应力腐蚀的裂纹扩展速率一般为10- 6～10-3 mm/min，而且存在孕育期，扩展区和瞬段区三部分应力腐蚀机理的机理一般认为有阳极溶解和氢致开裂晶间腐蚀说明:局部腐蚀的一种。
沿着金属晶粒间的分界面向内部扩展的腐蚀。
主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。
晶间腐蚀破坏晶粒间的结合，大大降低金属的机械强度。
AHA12GAGGAGAGGAFFFFAFAF而且金属表面往往仍是完好的，但不能经受敲击，所以是一种很危险的腐蚀。
通常出现于黄铜、硬铝和一些含铬的合金钢中。
不锈钢焊缝的晶间腐蚀是化学工厂的一个重大问题。
晶间腐蚀是沿着或紧靠金属的晶界发生腐蚀。
腐蚀发生后金属和合金的表面仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化。
不锈钢、镍基合金、铝合金等材料都较易发生晶间腐蚀。
AHA12GAGGAGAGGAFFFFAFAF不锈钢的晶间腐蚀:不锈钢在腐蚀介质作用下，在晶粒之间产生的一种腐蚀现象称为晶间腐蚀。
产生晶间腐蚀的不锈钢，当受到应力作用时，即会沿晶界断裂、强度几乎完全消失，这是不锈钢的一种最危险的破坏形式。
晶间腐蚀可以分别产生在焊接接头的热影响区、焊缝或熔合线上，在熔合线上产生的晶间腐蚀又称刀状腐蚀。
不锈钢具有耐腐蚀能力的必要条件是铬的质量分数必须大于12%。
当温度升高时，碳在不锈钢晶粒内部的扩散速度大于铬的扩散速度。
因为室温时碳在奥氏体中的熔解度很小，约为0.02%～0.03%，而一般奥氏体不锈钢中的含碳量均超过此值，故多余的碳就不断地向奥氏体晶粒边界扩散，并和铬化合，在晶间形成碳化铬的化合物，如（CrFe）23C6等。
各ppm浓度和温度下氯离子不锈钢耐腐蚀性能与选材(完整版)1、普及下常规不锈钢用于哪些氯离子环境不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书明确约定：⑴、T304不锈钢使用环境：氯离子含量为0-200mg/L⑵、T316不锈钢使用环境：氯离子含量为＜1000mg/L⑶、T317不锈钢使用环境：氯离子含量为＜5000mg/L按规范《GB 50235-2010 工业金属管道工程施工规范》、《GB 50184-2011 工业金属管道工程施工质量验收规范》规定，水中氯离子含量不得超过25mg/L（25ppm）。
液压试验应符合下列规定：液压试验应使用洁净水。
当对不锈钢、镍及镍合金管道，或对连有不锈钢、镍及镍合金管道或设备的管道进行试验时，水中氯离子含量不得超过25mg/L（25ppm）。
2、不锈钢、超级不锈钢和钛材所用氯离子环境下图为不锈钢、超级不锈钢和钛材所用氯离子环境。
红色为低ppm和低温环境，选用常规不锈钢304，绿色高温和高ppm环境，先用纯钛TA1。
从图表可以看出，耐氯离子腐蚀有个简易的排列：304<316L<904L<254SMO<纯钛3、双相钢耐氯离子腐蚀怎么样？有同学会问，双相钢耐氯离子腐蚀怎样？性能如何？下图为PRE耐腐蚀当量值，耐点腐蚀指数 PRE (PittingResistance Equivalent) 数值反映的是材料的耐氯离子点腐蚀倾向。
从下图可以看出，双相钢2101、2304、2205、2507四个牌号耐腐蚀倾向均大于普通316L，有些材料和超级不锈钢相当。
如2507耐点腐蚀就媲美254SMO，2205与904L的耐氯离子点腐蚀腐蚀性能相当。
代入上面第2部分，很清楚可以看到他们排在什么位置。
上面G150腐蚀试验是奥托昆普发明的电化学临界点蚀温度的标准试验方法，临界点腐蚀温度如上：可以看出，G150结果与PRE数值结果类同。
4、超级不锈钢254SMO与316L耐氯离子腐蚀上面黑白图和蓝色图一样，是来自奥托昆普不同年份和版本的图示，可以看出：316L耐氯离子点腐蚀性能远低于254SMO，耐缝隙腐蚀结果同样。
不锈钢材质耐氯离子腐蚀标准参考关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定:⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L选择影响因素除了上述的循环水中氯离子含量多少、水的温度和被冷却介质的温度外，还有循环冷却水的酸碱度，同样的氯离子含量，在酸性环境下腐蚀性增强，反之减弱。
如316不锈钢材料，对于1．20×10I4(120 ppm， )氯离子含量的循环冷却水，在pH值为5时，不腐蚀的合适温度为：4o℃，在pH值为9时，不腐蚀的合适温度可以大于130℃202不锈钢相关资料：202不锈钢相当于我国的 1Cr18Mn8Ni5N,其中Cr前面的1是表示它的平均碳含量为0.1%（实际≤0.12%）。
奥氏体不锈钢按其化学成分又分为铬镍系（美国为300系）奥氏体不锈钢和铬锰系（美国为200系）奥氏体不锈钢两个系列。
铬锰系（200系）奥氏体不锈钢实在铬镍系奥氏体不锈钢基础上，往钢中加入锰和（或）氮代替贵重金属镍元素而发展起来的，它的奥氏体元素，除锰之外还有氮，一般还有适量的镍（4%~6%）。
钢中锰起稳定奥氏体的作用。
由于氮强烈的形成并稳定奥氏体且起很好的固溶强化作用，提高了奥氏体不锈钢的强度，因此这个系列的不锈钢，适宜在承受较重负荷而耐蚀性要求不太高的设备和部件上使用。
在200系列的不锈钢中，是用足够的锰和氮来代替镍，镍的含量越低，所需要加入的锰和氮就越高，形成100%的奥氏体结构，因此200系不锈钢具备奥氏体钢的无磁特性。
但由于抗晶间腐蚀和抗点腐蚀能力明显低于300系不锈钢，使用范围具有局限性。
四种不锈钢的鉴别方法①光谱：用高压电激发光谱枪（该仪器体积小，携带方便）打光谱可定性区分出钢的元素种类，以及含量的大致高低。
②化学试剂：有一种专门的试剂叫镍定性液，将其滴在不锈钢表面，通电后瞬间氧化，生成淡白色或浅黄色，说明该不锈钢不含镍；生成淡玫瑰红色且马上褪色变成深黄色，说明该不锈钢含镍在1%—2%左右；生成玫瑰红色且不褪色，说明该不锈钢含镍在4%以上，玫瑰红色越鲜艳说明含镍量越高。
氯离子含量与不锈钢的选型304 CL-含量标准25℃时 100mg/L50℃时 75mg/L75℃时 40mg/L100℃时 20mg/L120℃时 10mg/L下面是不同氯离子含量对应的材料选择，仅供参考氯离子浓度 60度 80度 120度 130度< 10ppm 304 304 304 316< 25ppm 304 304 316 316< 50ppm 304 316 316 Ti< 80ppm 316 316 316 Ti< 150ppm 316 316 Ti Ti< 300ppm 316 Ti Ti Ti> 300ppm Ti Ti Ti Ti关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定: ⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L氯离子对不锈钢钝化膜的破坏处于钝态的金属仍有一定的反应能力，即钝化膜的溶解和修复（再钝化）处于动平衡状态。
当介质中含有活性阴离子（常见的如氯离子）时，平衡便受到破坏，溶解占优势。
其原因是氯离子能优先地有选择地吸附在钝化膜上，把氧原子排挤掉，然后和钝化膜中的阳离子结合成可溶性氯化物，结果在新露出的基底金属的特定点上生成小蚀坑（孔径多在20～30μm），这些小蚀坑称为孔蚀核，亦可理解为蚀孔生成的活性中心。
氯离子的存在对不锈钢的钝态起到直接的破环作用。
对含不同浓度氯离子溶液中的不锈钢试样采取恒电位法测量的电位与电流关系曲线中可以看出阳极电位达到一定值，电流密度突然变小，表示开始形成稳定的钝化膜，其电阻比较高，并在一定的电位区域（钝化区）内保持。
随着氯离子浓度的升高，其临界电流密度增加，初级钝化电位也升高，并缩小了钝化区范围。
对这种特性的解释是在钝化电位区域内，氯离子与氧化性物质竞争，并且进入薄膜之中，因此产生晶格缺陷，降低了氧化物的电阻率。

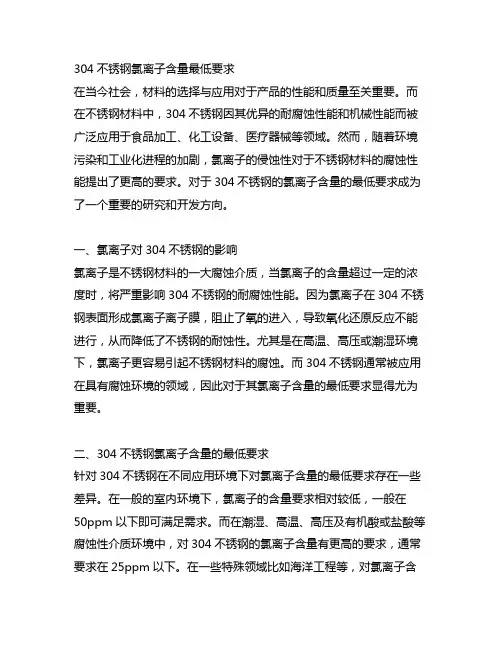

304不锈钢氯离子含量最低要求在当今社会，材料的选择与应用对于产品的性能和质量至关重要。
而在不锈钢材料中，304不锈钢因其优异的耐腐蚀性能和机械性能而被广泛应用于食品加工、化工设备、医疗器械等领域。
然而，随着环境污染和工业化进程的加剧，氯离子的侵蚀性对于不锈钢材料的腐蚀性能提出了更高的要求。
对于304不锈钢的氯离子含量的最低要求成为了一个重要的研究和开发方向。
一、氯离子对304不锈钢的影响氯离子是不锈钢材料的一大腐蚀介质，当氯离子的含量超过一定的浓度时，将严重影响304不锈钢的耐腐蚀性能。
因为氯离子在304不锈钢表面形成氯离子离子膜，阻止了氧的进入，导致氧化还原反应不能进行，从而降低了不锈钢的耐蚀性。
尤其是在高温、高压或潮湿环境下，氯离子更容易引起不锈钢材料的腐蚀。
而304不锈钢通常被应用在具有腐蚀环境的领域，因此对于其氯离子含量的最低要求显得尤为重要。
二、304不锈钢氯离子含量的最低要求针对304不锈钢在不同应用环境下对氯离子含量的最低要求存在一些差异。
在一般的室内环境下，氯离子的含量要求相对较低，一般在50ppm以下即可满足需求。
而在潮湿、高温、高压及有机酸或盐酸等腐蚀性介质环境中，对304不锈钢的氯离子含量有更高的要求，通常要求在25ppm以下。
在一些特殊领域比如海洋工程等，对氯离子含量更是提出了更高的要求，一般控制在10ppm以下。
对于304不锈钢氯离子含量的最低要求应该根据具体应用环境来进行细化和规范。
三、个人观点和理解个人认为，对于304不锈钢氯离子含量的最低要求不仅仅是技术指标，更是对品质和安全的保障。
随着不锈钢产品在生活和工业中的广泛应用，原材料的品质与安全问题已经受到了越来越多的关注。
而氯离子作为不锈钢材料的腐蚀介质，其含量的控制将直接影响到产品的使用寿命和安全性。
对于304不锈钢氯离子含量的最低要求应该更多地从产品的品质和安全性出发，而非仅仅停留在技术指标的层面。
304不锈钢氯离子含量的最低要求是一个与产品品质和安全密切相关的重要指标。

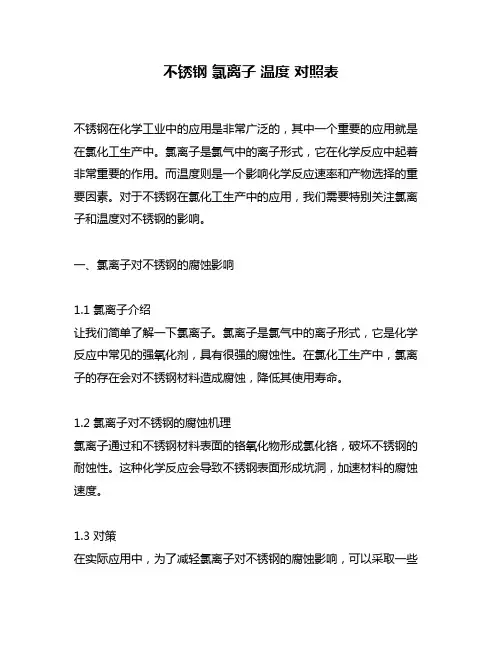

不锈钢氯离子温度对照表不锈钢在化学工业中的应用是非常广泛的，其中一个重要的应用就是在氯化工生产中。
氯离子是氯气中的离子形式，它在化学反应中起着非常重要的作用。
而温度则是一个影响化学反应速率和产物选择的重要因素。
对于不锈钢在氯化工生产中的应用，我们需要特别关注氯离子和温度对不锈钢的影响。
一、氯离子对不锈钢的腐蚀影响1.1 氯离子介绍让我们简单了解一下氯离子。
氯离子是氯气中的离子形式，它是化学反应中常见的强氧化剂，具有很强的腐蚀性。
在氯化工生产中，氯离子的存在会对不锈钢材料造成腐蚀，降低其使用寿命。
1.2 氯离子对不锈钢的腐蚀机理氯离子通过和不锈钢材料表面的铬氧化物形成氯化铬，破坏不锈钢的耐蚀性。
这种化学反应会导致不锈钢表面形成坑洞，加速材料的腐蚀速度。
1.3 对策在实际应用中，为了减轻氯离子对不锈钢的腐蚀影响，可以采取一些对策，比如在不锈钢表面形成一层保护膜，或者选择抗氯化腐蚀能力更强的不锈钢材料等。
二、温度对不锈钢的影响2.1 温度对不锈钢性能的影响温度是一个影响不锈钢性能的重要因素。
在高温下，不锈钢材料容易发生晶粒长大、析出相变化等现象，导致材料性能下降，甚至出现脆化现象。
需要特别注意温度对不锈钢材料性能的影响。
2.2 对策针对温度对不锈钢性能的影响，可以采取一些对策，比如控制工艺温度、选择耐高温不锈钢材料等，以保证不锈钢材料在高温下的优良性能。
回顾性总结：本文主要探讨了氯离子和温度对不锈钢的影响。
首先介绍了氯离子的腐蚀机理，以及对不锈钢材料的损害。
然后分析了温度对不锈钢性能的影响，并提出了一些应对措施。
不锈钢在化学工业中的应用需要特别注意氯离子和温度对其性能的影响，以保证其长期稳定的使用。
个人观点：作为化学工程师，我深知不锈钢在化学工业中的重要性。
在实际工程应用中，我们需要充分考虑材料的腐蚀性能和耐高温性能，采取相应的对策，以确保不锈钢设备的安全可靠运行。
相信随着科学技术的不断发展，我们对不锈钢材料的了解将会更加深入，为化学工业的发展提供更多可能性。
氯离子对不锈钢的腐蚀问题描述：对于奥氏体不锈钢在氯离子环境下的腐蚀，各种权威的书籍均有严格的要求，氯离子含量要小于25ppm，否则就会发生应力腐蚀、孔蚀、晶间腐蚀。
但是事实上在工程应用中我们有很多高浓度的氯离子含量的情况下在使用奥氏体不锈钢，因些分析氯离子对不锈钢的腐蚀，采取预防措施，延长使用寿命，或合理选材。
不锈钢的腐蚀失效分析：1、应力腐蚀失：不锈钢在含有氧的氯离子的腐蚀介质环境产生应力腐蚀。
应力腐蚀失效所占的比例高达45 %左右。
常用的防护措施：合理选材,选用耐应力腐蚀材料主要有高纯奥氏体铬镍钢,高硅奥氏体铬镍钢,高铬铁素体钢和铁素体—奥氏体双相钢。
其中,以铁素体—奥氏体双相钢的抗应力腐蚀能力最好。
控制应力：装配时,尽量减少应力集中,并使其与介质接触部分具有最小的残余应力，防止磕碰划伤,严格遵守焊接工艺规范。
严格遵守操作规程：严格控制原料成分、流速、介质温度、压力、pH 值等工艺指标。
在工艺条件允许的范围内添加缓蚀剂。
铬镍不锈钢在溶解有氧的氯化物中使用时,应把氧的质量分数降低到1. 0 ×10 - 6 以下。
实践证明,在含有氯离子质量分数为500. 0 ×10 - 6的水中,只需加入质量分数为150. 0 ×10 - 6的硝酸盐和质量分数为0. 5 ×10 - 6亚硫酸钠混合物,就可以得到良好的效果。
2、孔蚀失效及预防措施小孔腐蚀一般在静止的介质中容易发生。
蚀孔通常沿着重力方向或横向方向发展,孔蚀一旦形成,即向深处自动加速。
,不锈钢表面的氧化膜在含有氯离子的水溶液中便产生了溶解，结果在基底金属上生成孔径为20μm～30μm小蚀坑这些小蚀坑便是孔蚀核。
只要介质中含有一定量的氯离子,便可能使蚀核发展成蚀孔。
常见预防措施：在不锈钢中加入钼、氮、硅等元素或加入这些元素的同时提高铬含量。
降低氯离子在介质中的含量。
加入缓蚀剂,增加钝化膜的稳定性或有利于受损钝化膜得以再钝化。
氯离子对不锈钢的腐蚀和腐蚀失效分析引言：不锈钢以其优良的防腐性能被广泛应用于工业和日常生活领域。
然而，长期受到氯离子的侵蚀会导致不锈钢的腐蚀和腐蚀失效，从而影响其使用寿命和性能。
因此，深入研究氯离子对不锈钢的腐蚀机理和腐蚀失效分析对于提高不锈钢的抗腐蚀性能具有重要意义。
腐蚀机理：腐蚀失效分析：氯离子对不锈钢的腐蚀失效表现主要包括晶间腐蚀、点蚀、应力腐蚀开裂和均匀腐蚀。
晶间腐蚀是指在晶界处发生的腐蚀现象，由于晶界处氧化膜的缺陷，氯离子容易通过晶界进入金属基体，造成腐蚀。
点蚀是指在不锈钢表面形成局部的腐蚀坑，氯离子在这些局部缺陷处聚集形成小氯离子电池，导致具有负电荷的金属离子从中析出，从而形成小坑。
应力腐蚀开裂是指在受到应力作用的环境中，金属在存在氯离子的条件下发生腐蚀引起的开裂现象。
均匀腐蚀是不锈钢表面整体被氯离子侵蚀，形成均匀的腐蚀。
腐蚀防护措施：为了减少不锈钢的腐蚀和腐蚀失效，可以采取一系列的腐蚀防护措施：1.选择合适的钢种：合适的不锈钢钢种具有较高的耐腐蚀性能，可以更好地抵御氯离子的侵蚀。
2.表面处理：通过表面处理提高不锈钢的表面质量，增强其耐腐蚀性能。
如机械抛光、喷砂、酸洗等。
3.添加合适的合金元素：添加合适的合金元素，如钼、铬等，可以提高不锈钢的抗氯离子腐蚀性能。
4.制备氧化膜：在不锈钢表面形成致密的氧化膜，可以防止氯离子的进一步渗透。
5.控制环境中氯离子的浓度：控制环境中氯离子的浓度，降低氯离子对不锈钢的侵蚀程度。
结论：氯离子对不锈钢的腐蚀和腐蚀失效是由于氯离子穿透氧化膜与金属基体发生化学反应，导致不锈钢的电子流失和腐蚀加速。
腐蚀失效包括晶界腐蚀、点蚀、应力腐蚀开裂和均匀腐蚀。
为了提高不锈钢的抗腐蚀性能，可以采取选择合适钢种、表面处理、添加合金元素、制备氧化膜和控制环境中氯离子浓度等腐蚀防护措施。
深入研究氯离子对不锈钢腐蚀的机理和腐蚀失效分析，对于提高不锈钢的抗腐蚀性能具有重要意义。
(完整)不锈钢特性及氯离子腐蚀编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)不锈钢特性及氯离子腐蚀）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)不锈钢特性及氯离子腐蚀的全部内容。
腐蚀与不锈钢应力腐蚀应力腐蚀是指零件在拉应力和特定的化学介质联合作用下所产生的低应力脆性断裂现象.应力腐蚀由残余或外加应力导致的应变和腐蚀联合作用产生的材料破坏过程。
应力腐蚀导致材料的断裂称为应力腐蚀断裂。
它的发生一般有以下四个特征：一、一般存在拉应力，但实验发现压应力有时也会产生应力腐蚀。
二、对于裂纹扩展速率，应力腐蚀存在临界KISCC，即临界应力强度因子要大于KISCC,裂纹才会扩展。
三、一般应力腐蚀都属于脆性断裂。
四、应力腐蚀的裂纹扩展速率一般为10- 6～10—3 mm/min，而且存在孕育期，扩展区和瞬段区三部分应力腐蚀机理的机理一般认为有阳极溶解和氢致开裂晶间腐蚀说明：局部腐蚀的一种.沿着金属晶粒间的分界面向内部扩展的腐蚀。
主要由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在。
晶间腐蚀破坏晶粒间的结合，大大降低金属的机械强度。
而且金属表面往往仍是完好的,但不能经受敲击,所以是一种很危险的腐蚀.通常出现于黄铜、硬铝和一些含铬的合金钢中。
不锈钢焊缝的晶间腐蚀是化学工厂的一个重大问题。
晶间腐蚀是沿着或紧靠金属的晶界发生腐蚀。
腐蚀发生后金属和合金的表面仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化。
不锈钢、镍基合金、铝合金等材料都较易发生晶间腐蚀。
不锈钢的晶间腐蚀：不锈钢在腐蚀介质作用下,在晶粒之间产生的一种腐蚀现象称为晶间腐蚀。
不锈钢材质耐氯离子腐蚀标准参考关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定:⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L选择影响因素除了上述的循环水中氯离子含量多少、水的温度和被冷却介质的温度外，还有循环冷却水的酸碱度，同样的氯离子含量，在酸性环境下腐蚀性增强，反之减弱。
如316不锈钢材料，对于1．20×10I4(120 ppm， )氯离子含量的循环冷却水，在pH值为5时，不腐蚀的合适温度为：4o℃，在pH值为9时，不腐蚀的合适温度可以大于130℃202不锈钢相关资料：202不锈钢相当于我国的 1Cr18Mn8Ni5N,其中Cr前面的1是表示它的平均碳含量为0.1%（实际≤0.12%）。
奥氏体不锈钢按其化学成分又分为铬镍系（美国为300系）奥氏体不锈钢和铬锰系（美国为200系）奥氏体不锈钢两个系列。
铬锰系（200系）奥氏体不锈钢实在铬镍系奥氏体不锈钢基础上，往钢中加入锰和（或）氮代替贵重金属镍元素而发展起来的，它的奥氏体元素，除锰之外还有氮，一般还有适量的镍（4%~6%）。
钢中锰起稳定奥氏体的作用。
由于氮强烈的形成并稳定奥氏体且起很好的固溶强化作用，提高了奥氏体不锈钢的强度，因此这个系列的不锈钢，适宜在承受较重负荷而耐蚀性要求不太高的设备和部件上使用。
在200系列的不锈钢中，是用足够的锰和氮来代替镍，镍的含量越低，所需要加入的锰和氮就越高，形成100%的奥氏体结构，因此200系不锈钢具备奥氏体钢的无磁特性。
但由于抗晶间腐蚀和抗点腐蚀能力明显低于300系不锈钢，使用范围具有局限性。
四种不锈钢的鉴别方法①光谱：用高压电激发光谱枪（该仪器体积小，携带方便）打光谱可定性区分出钢的元素种类，以及含量的大致高低。
②化学试剂：有一种专门的试剂叫镍定性液，将其滴在不锈钢表面，通电后瞬间氧化，生成淡白色或浅黄色，说明该不锈钢不含镍；生成淡玫瑰红色且马上褪色变成深黄色，说明该不锈钢含镍在1%—2%左右；生成玫瑰红色且不褪色，说明该不锈钢含镍在4%以上，玫瑰红色越鲜艳说明含镍量越高。
