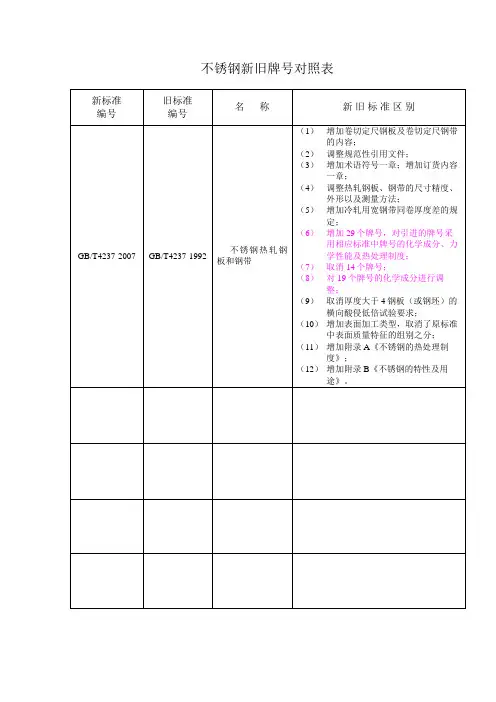

不锈钢新旧牌号代号对照表

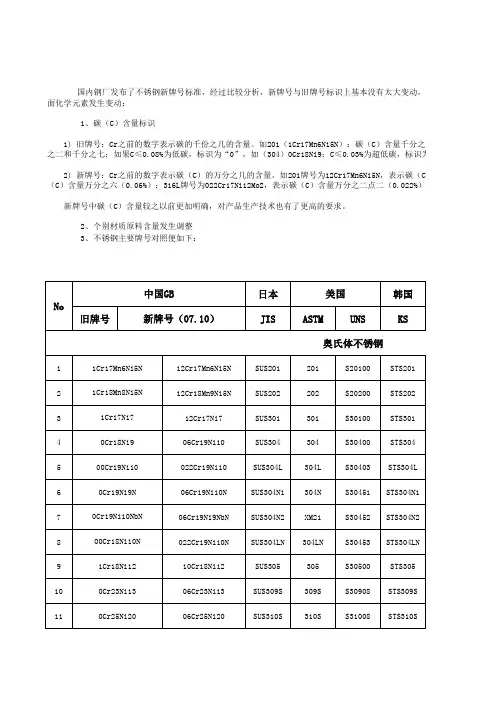

国内钢厂发布了不锈钢新牌号标准，经过比较分析，新牌号与旧牌号标识上基本没有太大变动，主要的化学元素标里面化学元素发生变动：
1、碳（C）含量标识
1) 旧牌号：Cr之前的数字表示碳的千份之几的含量。

如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420）之二和千分之七；如果C≤0.08%为低碳，标识为“0”，如（304）0Cr18Ni9；C≤0.03%为超低碳，标识为“00”，如00Cr1 2) 新牌号：Cr之前的数字表示碳（C）的万分之几的含量。

如201牌号为12Cr17Mn6Ni5N，表示碳（C）含量万分之十二（C）含量万分之六（0.06%）；316L牌号为022Cr17Ni12Mo2，表示碳（C）含量万分之二点二（0.022%）。

其它标识基本不
新牌号中碳（C）含量较之以前更加明确，对产品生产技术也有了更高的要求。

2、个别材质原料含量发生调整

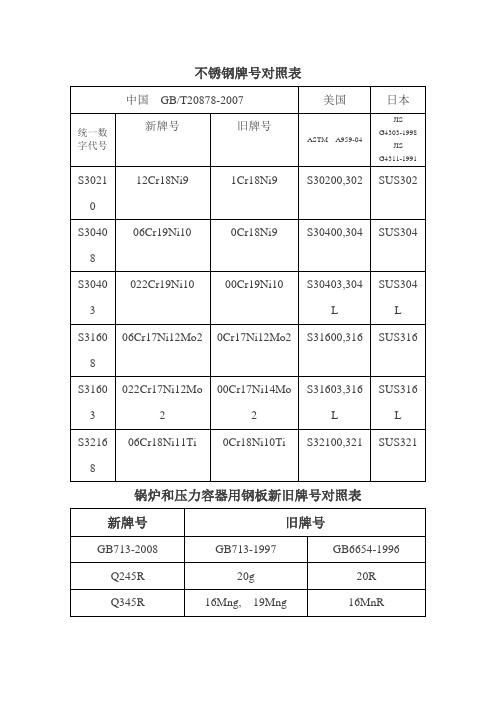

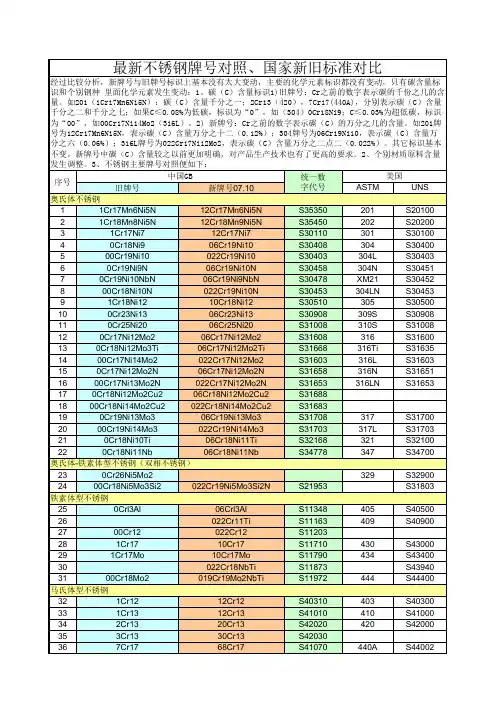

3、不锈钢主要牌号对照便如下：
有太大变动，主要的化学元素标识都没有变动，只有碳含量标识和个别钢种）含量千分之一；2Cr13（420），7Cr17(440A)，分别表示碳（C）含量千分超低碳，标识为“00”，如00Cr17Ni14Mo2（316L）。

N，表示碳（C）含量万分之十二（0.12%）；304牌号为06Cr19Ni10，表示碳二（0.022%）。

其它标识基本不变。

世界各国不锈钢牌号对照表基本简单分类：按成分可分为Cr系（SUS400）、Cr－Ni系（SUS300）、Cr－Mn－Ni（SUS200）及析出硬化系（SUS600）。

200系列—铬-镍-锰奥氏体不锈钢300系列—铬-镍奥氏体不锈钢型号301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

型号302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

型号303—通过添加少量的硫、磷使其较304更易切削加工。

型号304—通用型号；即18/8不锈钢。

最新国标牌号为06Cr19Ni10。

型号309—较之304有更好的耐温性。

型号316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。

400系列—铁素体和马氏体不锈钢型号408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

型号409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。

型号410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。

型号416—添加了硫改善了材料的加工性能。

型号420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。

也用于外科手术刀具，可以做的非常光亮。

型号430—铁素体不锈钢，装饰用，例如用于汽车饰品。

良好的成型性，但耐温性和抗腐蚀性要差。

型号440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。

最常见的应用例子就是“剃须刀片”。

常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。

500系列—耐热铬合金钢。

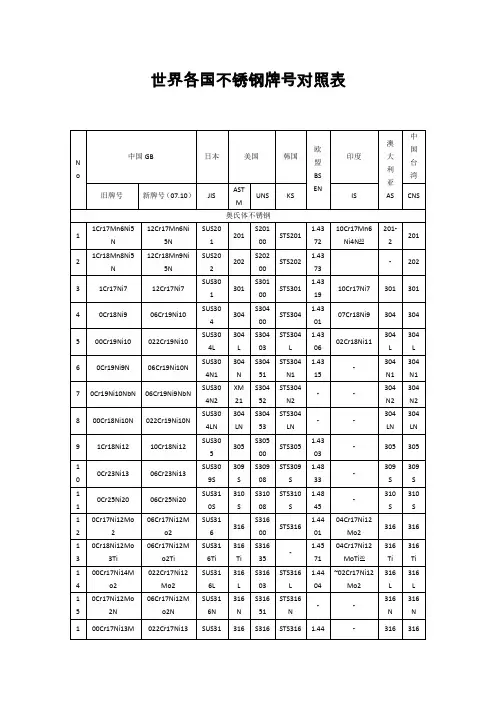

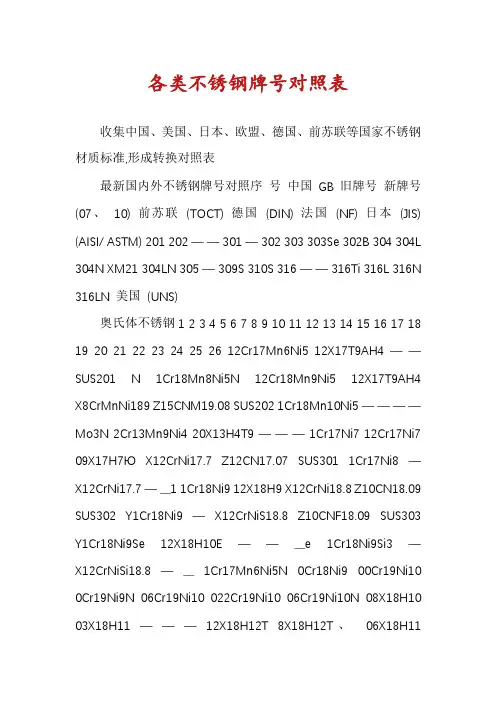

各类不锈钢牌号对照表收集中国、美国、日本、欧盟、德国、前苏联等国家不锈钢材质标准,形成转换对照表最新国内外不锈钢牌号对照序号中国GB 旧牌号新牌号(07、10) 前苏联(TOCT) 德国(DIN) 法国(NF) 日本(JIS) (AISI/ ASTM) 201 202 ― ― 301 ― 302 303 303Se 302B 304 304L 304N XM21 304LN 305 ― 309S 310S 316 ― ― 316Ti 316L 316N 316LN 美国(UNS)奥氏体不锈钢1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 12Cr17Mn6Ni5 12X17T9AH4 ― ― SUS201 N 1Cr18Mn8Ni5N 12Cr18Mn9Ni5 12X17T9AH4 X8CrMnNi189 Z15CNM19.08 SUS202 1Cr18Mn10Ni5 ― ― ― ― Mo3N 2Cr13Mn9Ni4 20X13H4T9 ― ― ― 1Cr17Ni7 12Cr17Ni7 09X17H7Ю X12CrNi17.7 Z12CN17.07 SUS301 1Cr17Ni8― X12CrNi17.7 ― __1 1Cr18Ni9 12X18H9 X12CrNi18.8 Z10CN18.09 SUS302 Y1Cr18Ni9 ― X12CrNiS18.8 Z10CNF18.09 SUS303 Y1Cr18Ni9Se 12X18H10E ― ― __e 1Cr18Ni9Si3 ― X12CrNiSi18.8 ― __ 1Cr17Mn6Ni5N 0Cr18Ni9 00Cr19Ni10 0Cr19Ni9N 06Cr19Ni10 022Cr19Ni10 06Cr19Ni10N 08X18H10 03X18H11 ― ― ― 12X18H12T 8X18H12T、06X18H1106Cr23Ni13 06Cr25Ni20 ― ― X5CrNi18.9 X2CrNi18.9 ― X5CrNiNb18.9 X2CrNiN18.10 X5CrNi19.11 X5CrNi19.11 X7CrNi23.14 ― Z6CN18.09 Z2CN18.09 ― ― Z2CN18.10 Z8CN18.12 Z8CN18.12 ― ― Z6CND17.12 ― SUS304 __ __1 __2 __N SUS305 ― __ __ SUS316 ― ― S2022年0 S2022年0 ― ― S__ ― S__ S__ S__ S__ S__ S__ S__ S__ S__ S__ ― S__ S__ S__ ― ― S__ S__ S__ S__0Cr19Ni10NbN 06Cr19Ni9NbN 00Cr18Ni10N 1Cr18Ni12 0Cr18Ni12 0Cr23Ni13 0Cr25Ni20 0Cr17Ni12Mo2 022Cr19Ni10N 10Cr18Ni1206Cr17Ni12Mo 08X17H13M2 X5CrNiMo18.10 2 T 10X17H13M2 1Cr17Ni12Mo2 ― T 0Cr18Ni12Mo2 Ti08X17H13M2 X10CrNiMoTi18 Z6CNDT17.12 T .101Cr18Ni12Mo2 06Cr17Ni12Mo 10X17H13M2 X10CrNiMoTi18 Z8CNDT17.12 __i Ti 2Ti T .10 00Cr17Ni14Mo 022Cr17Ni12M 03X17H14M2 X2CrNiMo18.10 Z2CND17.12 __ 2 o2 0Cr17Ni12Mo2 06Cr17Ni12Mo ― ― ― __ N 2N Z2CND17.12 00Cr17Ni13Mo 022Cr17Ni13M X2CrNiMoN18.1 ― __N 2N o2N 2 (AZ)最新国内外不锈钢牌号对收集中国、美国、日本、欧盟、德国、前苏联等国家不锈钢材质标准,形成转换对照表27 28 29 30 31 32 33 34 35 36 37 38 39 400Cr18Ni12Mo2 06Cr18Ni12Mo ― ― ― __1 Cu2 2Cu2 00Cr18Ni14Mo 022Cr18Ni14M __1 ― ― ― 2Cu2 o2Cu2 L 0Cr18Ni12Mo3 08X17H15M3 ― Z6CNDT17.13 ― Ti T 1Cr18Ni12Mo3 10X17H13M3 X10CrNiMoTi18 Z8CNDT17.13B ― Ti T .12 06Cr18Ni12Mo 08X17H15M3 0Cr19Ni13Mo3 X5CrNiMo17.13 ― SUS317 2Cu2 T 00Cr19Ni13Mo 022Cr19Ni13M 03X16H15M3 X2CrNiMo18.16 Z2CND19.15 __ 3 o3 0Cr18Ni16Mo5 1Cr18Ni9Ti 0Cr18Ni10Ti 1Cr18Ni11Ti 0Cr18Ni11Nb 1Cr18Ni11Nb 0Cr18Ni9Cu3 0Cr18Ni13Si4 ― 12X18H9T ― ― __1 SUS321 SUS321 ― SUS347 ― SUSXM7 __J 1― ― ― ― 317 317L ― 321 321 ― 347 ― XM7 XM15― ― ― ― S__ S__ ― S__ S__ ― S__ ― S__ S__X12CrNiTi18.9 Z10CNT18.10 Z6CNT18.11 ―06Cr18Ni10Ti 08X18H10T X10CrNiTi18.9 12X18H10T ―06Cr18Ni11Nb 08X18H12B X10CrNiNb18.9 Z6CNNb18.10 12X18H12B ― ― ― ― ― ― Z6CNU18.10 ―奥氏体-铁素体型不锈钢(双相不41 42 43 44 45 0Cr26Ni5Mo2 ―― 08X21H6M2T X8CrNiMo275 ― ― ― ― ―― ― ― ― __1 ― ― __3 L ― 329 ― ― ― ― S__ ― ― ― ― 1Cr18Ni11Si4 15X18H12C4 AlTi TЮ 1Cr21Ni5Ti 12X21H5T 00Cr18Ni5Mo3 022Cr19Ni5Mo ― Si2 3Si2N 00Cr24Ni6Mo3 ― N 0Cr13A1 00Cr12 1Cr15 00Cr17 1Cr17 Y1Cr17 1Cr17Mo 10Cr17Mo 022Cr18NbTi 53 00Cr17Mo ― ― ― __ ― 10Cr17 06Cr13Al 022Cr12 1X12CЮ ― ― ― 12X7 ― ―铁素体型不锈钢46 47 48 49 50 51 52 X7CrAl13 ― ― ― X8Cr17 X12CrMoS17 X6CrMo17 Z6CA13 ― ― ― Z8C17 Z10CF17 Z8CD17.01 SUS405 __ SUS429 __ SUS430 __ SUS434 405 ― 429 ― 430 430F 434 S__ ― S__ ― S__ S__ S__ S__ ― 收集中国、美国、日本、欧盟、德国、前苏联等国家不锈钢材质标准,形成转换对照表54 55 56 5700Cr18Mo2 1Cr25Ti 00Cr27Mo 00Cr30Mo2019Cr19Mo2Nb Ti― 15X25T ― ―― X8Cr28 ― ―― ― Z01CD26.1 ―SUS444 ― __ __1444 446 XM27 ―S__ S__ S__ S__马氏体不锈钢58 59 60 61 62 63 64 65 1Cr12 0Cr13 1Cr13 1Cr13Mo Y1Cr13 2Cr13 3Cr13 7Cr17 30Cr13 68Cr17 12Cr13 12Cr12 ― 08X13 12X13 ― ― 20X13 ―― ―― ― X7Cr13、X7Cr14 X10Cr13 X15CrMo13 X12CrS13 X20Cr13 ―― ―― ― Z6C13 Z12C13 ― Z12CF13 Z20C13 ―― ―― SUS403 __ SUS410 __1 SUS416 __1 __2 __ 403 410S 410 ― 416 420 ―― 440A S__ S__ S__ ― S__ S42022年―― S__不锈钢说明不锈钢的种类繁多，常温下按组织结构可分为几类：1.奥氏体型：如304、321、316、310等；2.马氏体或铁素体型：如430、420、410等；各种不锈钢的耐腐蚀性能304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。

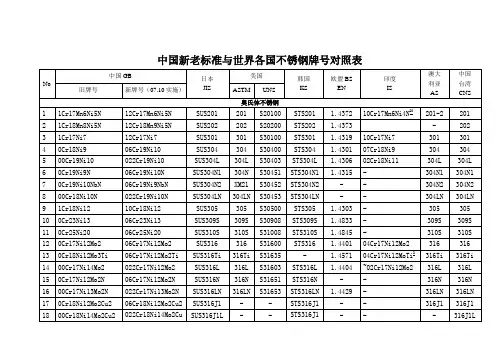

中国新老标准与世界各国不锈钢牌号对照表不锈钢焊丝A002焊接超低碳 Cr19Ni11 不锈钢或 0Cr19Ni10 不锈钢结构，如合成纤维、化肥、石油等设备A022焊接尿素及合成纤维设备A042不锈钢焊条钛钙型药皮的超低碳Cr23Ni13Mo2不锈钢焊条，可交直流两用。

由于焊缝金属中加入适量的钼，故提高了焊缝金属的抗裂性及耐腐蚀性能。

用于相同类型的超低碳不锈钢材料及异种钢焊接等。

焊前焊条须经150℃左右烘焙，尽可能采用直流电源，以免焊条发红。

A062焊接合成纤维、石油化工设备用同类型的不锈钢结构、复合钢和异种钢结构A082用于 00Cr17Ni15Si4Nb 、 00Cr14Ni17Si4 等耐浓硝酸腐蚀钢的焊接和补焊A802焊接硫酸浓度 50% 和一定工作温度及大气压力的制造合成橡胶的管道，以及 Cr18Ni18Mo2Cu2Ti 等钢种A102 钛钙型交直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的OCrl9Ni9、OCrl9Ni11Ti的不锈钢结构。

A107 低氢钠型直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的0Cr19Ni9型不锈钢结构，也可焊接一些可焊性较差的钢材(如高铬钢等)以及堆焊不锈钢表面层。

A132 钛钙型交直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8×C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。

A137 低氢钠型直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8×C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。

A202 钛钙型交直流金属化学成份（%）C≤0.08，Cr17.0～20.0Ni11.0～14.0,Mo2.0～3.0 用于焊接在有机和无机酸(非氧化性酸)介质中工作的0Cr18Ni12Mo2，不锈钢或作为异种钢焊接。
