Inventor的软件设置技巧

如何使用Inventor进行产品设计和工程制图的简单方法第一章：Inventor软件的基本介绍Inventor是由Autodesk公司开发的一款三维计算机辅助设计（CAD）软件，用于产品设计和工程制图。

它提供了一套强大的工具和功能，可帮助设计师和工程师将想法转化为现实，并创建复杂的三维模型和工程图纸。

第二章：创建项目和设置参数在Inventor中开始使用商品设计和工程制图的第一步是创建一个项目。

项目中包含了所有与设计和制图相关的文件和设置。

创建项目时，你需要指定单位、坐标系统和文档模板。

这些参数将决定你在后续设计过程中的测量和绘图单位等。

第三章：创建基本几何体在Inventor中，你可以通过创建基本几何体来构建产品的三维模型。

例如，你可以使用立方体、球体、圆柱体等来创建一个简单的零件模型。

在创建基本几何体时，你可以指定尺寸、位置和旋转角度等参数，以满足设计需求。

第四章：组件建模与装配除了创建基本几何体外，Inventor还支持组件建模和装配。

通过组件建模，你可以创建复杂的零件模型，包括孔、凹陷和凸起等特征。

而装配则允许你将多个零件组装在一起，并确保它们之间的尺寸和位置关系正确。

第五章：应用约束和关系约束和关系在Inventor中起到了非常重要的作用，它们用于确保装配中的零件正确对位和移动。

通过应用约束和关系，你可以轻松地控制零件的位置、旋转和比例关系。

例如，你可以定义两个零件之间的距离、角度或对齐方式。

第六章：绘图和注释在完成三维模型的设计后，你需要将其转化为工程图纸。

Inventor中提供了丰富的绘图工具，可用于创建建筑平面图、剖视图和详图等。

此外，你还可以添加注释、尺寸和标注，以便更清晰地传达设计意图。

第七章：模拟和分析Inventor还提供了模拟和分析功能，可用于评估产品的性能和可靠性。

通过模拟，你可以测试产品在不同条件下的行为，例如强度、刚度、动态响应等。

这些分析结果可以帮助改进设计，减少制造过程中的风险和成本。

Autodesk Inventor工程图启始设置.1.打开Autodesk Inventor软件。

“新建”“Standard.dwg”打开工程图界面。

2.右击“图纸：1”下“GB1”的标题栏，选删除。

3.右击“工程图资源”下“标题栏”，选“定义新标题栏”。

进入草图绘制格式。

4.点击“插入”/“ACAD”,查找一个”CAD，dwg文档”中一个没有属性的标题栏图框。

打开插入。

5.点击“修改”/“移动”命令，选择整个标题栏，点击“移动”对话框中，基点选择箭头，捕着标题栏的点与图框中的点，移到拾当位置。

6.点击“完成草图”，输入标题栏名称，保存。

7.右击“工程图资源”下“标题栏”中所创建的新标题栏。

点击插入。

即可将其插入到图纸中。

8.右击“图纸：1”“编辑图纸”，可任意创建图纸格式与方向。

标题栏块会自动插入右下角。

9.点击左上角“I”图标，选择“另存为”、“保存副本为模板”。

输入名称，保存。

下次在“新建”的默认对话框中便自动出献所创建的工程图图框使用。

10.新建工程图，打开所创建的图框。

11.右击“工程图资源”下“标题栏”中所创建的新标题栏，选择“编辑”，界面更换为标题栏的草绘界面。

12.点击“绘图”面板“文本”命令。

在标题栏中名称位置处，选择放置范围，弹出文本对话框。

设置文字居中与大小后，点击“类型”框中下拉箭头，选择“特性-模型”，点击“特性”框中下拉箭头，选择“主题”，点击后面添加文本箭头。

“确定”加入文本。

重复加入“特性-模型”的“零件代号”，“自定义特性-模型”的“材料”，“物理特性-模型”，“质量”。

点击“完成草图”，“是”保存所做的编辑。

13.重复第九步，复盖工程图模板。

14.在实体模型中右击模型树下实体名称，选择“iproperties(I)”在此设置工程图中所链接的“特性-模型”的属性与之对应。

15.新建工程图，打开所创建的图框。

16.点击“基础视图”弹出工程视图对话框。

点击“打开现有文件”查找打开模型，设置比例、可在方向下点击“改变视方向”，进入调整放置视图。

Autodesk Inventor 3D CAD设计软件操作技巧及界面介绍Autodesk Inventor是一款功能强大的3D计算机辅助设计（CAD）软件，广泛应用于机械设计、产品设计和制造等领域。

本文将向您介绍Autodesk Inventor软件的操作技巧和界面特点，以帮助您更好地利用该软件进行3D设计。

一、界面介绍Autodesk Inventor的界面布局清晰简洁，具有良好的用户体验。

主要包括以下几个部分：1. 菜单栏：位于软件界面的顶部，包含各种功能选项和命令。

通过菜单栏可以进行文件管理、设置软件选项、执行各种操作等。

2. 工具栏：位于菜单栏下方，常用命令和工具的图标集中在工具栏上，方便用户快速选择和操作。

3. 操作区：位于工具栏下方，是主要的设计和编辑区域。

用户可以在操作区域中进行各种设计操作，例如创建零件、装配和制图等。

4. 属性编辑器：位于右侧或下方，用于显示和编辑所选对象的属性和参数。

用户可以根据需要自定义对象的各种参数，如尺寸、材料等。

5. 状态栏：位于界面的底部，显示当前操作的信息和状态，如坐标、命令提示等。

用户可以通过状态栏了解当前设计环境的相关信息。

二、操作技巧1. 零件创建：在Autodesk Inventor中创建零件是设计的基础步骤。

可以使用各种建模工具和命令来创建零件的几何形状，如绘制直线、圆弧、矩形等。

同时，还可以使用参数化建模功能来定义零件的尺寸和形状，以便后续的修改和编辑。

2. 装配设计：装配是将多个零件组装在一起形成完整产品的过程。

在Autodesk Inventor中，可以通过选择和放置零件来构建装配体系结构。

合理使用约束命令可以确保零件之间的正确位置和运动自由度。

此外，装配设计还可以进行运动仿真和碰撞检测，以验证设计的准确性和可靠性。

3. 制图和注释：在设计完成后，通常需要制作详细的制图和注释以便于生产和制造。

Autodesk Inventor提供了丰富的绘图工具和注释功能，可以生成高质量的工程图纸。

Inventor培训教程引言：Inventor是一款由Autodesk公司开发的3D设计软件，广泛应用于机械设计、建筑设计和产品设计等领域。

本教程旨在为初学者提供Inventor的基础知识和操作技能，帮助读者快速掌握Inventor的基本功能和使用方法。

第一部分：Inventor界面和基本操作1.1启动Inventor1.2熟悉Inventor界面1.3设置Inventor工作环境1.4创建和管理Inventor文件第二部分：2D草图绘制2.1了解2D草图绘制环境2.2绘制基本几何图形2.3编辑草图2.4尺寸标注和约束2.5创建草图块第三部分：3D建模3.1了解3D建模环境3.2创建基本几何体3.3创建草图并拉伸3.4创建旋转和扫掠特征3.5创建放样特征3.6编辑3D模型第四部分：装配设计4.1了解装配设计环境4.2创建和管理装配文件4.3放置和约束组件4.4编辑装配结构4.5创建运动仿真第五部分：工程图制作5.1了解工程图制作环境5.2创建和管理工程图文件5.3创建视图和投影视图5.4尺寸标注和注释5.5栏和表格第六部分：渲染和动画制作6.1了解渲染和动画制作环境6.2设置渲染环境6.3创建材质和纹理6.4设置灯光和阴影6.5创建动画和渲染输出第七部分：Inventor的高级功能7.1自定义特征和库7.2iLogic编程7.3运用API进行二次开发7.4和分析报告结论：通过本教程的学习，读者应该能够熟练掌握Inventor的基本功能和使用方法。

然而，Inventor是一款功能强大的软件，还有许多高级功能和技巧等待读者去探索和掌握。

希望本教程能够为读者提供一个良好的起点，帮助读者在Inventor的学习和应用中取得更大的成就。

重点关注的细节：3D建模3D建模是Inventor软件的核心功能之一，也是进行机械设计、建筑设计和产品设计的基础。

在Inventor中，3D建模不仅仅是创建一个静态的模型，还包括模型的编辑、参数化设计、装配和运动仿真等多个方面。

inventor教程介绍Autodesk Inventor是由Autodesk公司开发的一款三维计算机辅助设计（CAD）软件，主要用于机械设计、产品建模和数字原型制作等领域。

它具有强大的功能和用户友好的界面，可以帮助工程师和设计师快速创建、编辑和分析复杂的三维模型。

本教程将介绍Inventor的基本功能和操作方法，帮助初学者快速入门并掌握基本的设计技巧。

无论您是机械工程师、产品设计师还是对三维建模感兴趣的人士，本教程都将为您提供宝贵的帮助和指导。

安装和配置在开始学习Inventor之前，您需要先安装和配置软件。

以下是安装和配置Inventor的一般步骤：1.下载Autodesk Inventor安装程序。

2.运行安装程序，并按照提示完成安装过程。

3.在安装过程中，您可能需要选择要安装的组件和语言选项。

4.安装完成后，您可以根据需要对Inventor进行进一步配置。

请注意，安装和配置步骤可能因版本和操作系统而有所不同。

请参考Autodesk官方文档或相关资源，以获得适用于您的具体环境的详细说明。

创建新项目在开始设计之前，您需要创建一个新项目。

下面是创建新项目的步骤：1.打开Autodesk Inventor软件。

2.在启动界面上，选择“新建项目”选项。

3.在项目设置对话框中，输入项目名称和路径，并选择适当的单位和模板。

4.点击“确定”按钮，创建新项目。

三维建模Inventor的三维建模功能可以帮助用户创建复杂的三维模型。

以下是一些常用的三维建模操作：创建草图在Inventor中，草图是创建三维模型的基础。

您可以使用多种工具和形状来创建草图，例如直线、圆、矩形等。

以下是创建草图的一般步骤：1.在项目资源管理器中，选择“零件”文件夹。

2.右键单击“零件”文件夹，并选择“新建零件”选项。

3.在零件环境中，选择“创建草图”工具。

4.在零件视图中，选择一个平面作为草图平面。

5.使用草图工具和形状工具创建草图。

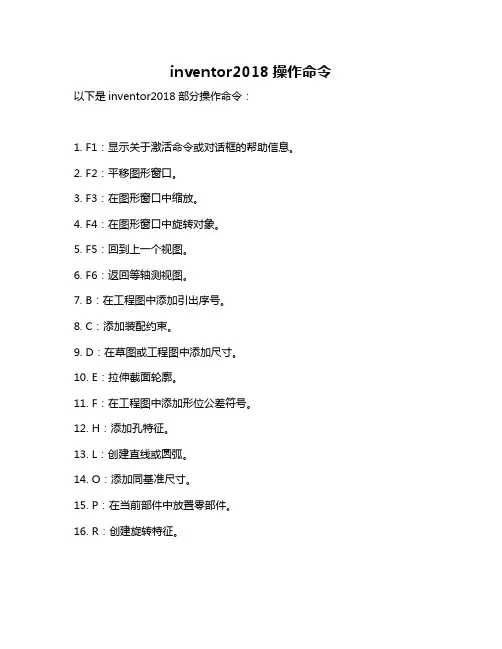

inventor2018操作命令以下是inventor2018部分操作命令：
1. F1：显示关于激活命令或对话框的帮助信息。

2. F2：平移图形窗口。

3. F3：在图形窗口中缩放。

4. F4：在图形窗口中旋转对象。

5. F5：回到上一个视图。

6. F6：返回等轴测视图。

7. B：在工程图中添加引出序号。

8. C：添加装配约束。

9. D：在草图或工程图中添加尺寸。

10. E：拉伸截面轮廓。

11. F：在工程图中添加形位公差符号。

12. H：添加孔特征。

13. L：创建直线或圆弧。

14. O：添加同基准尺寸。

15. P：在当前部件中放置零部件。

16. R：创建旋转特征。

以上是inventor2018的部分操作命令，可以查阅软件操作说明获取更多信息，以适应不同场景下的操作需求。

Inventor基础培训教程一、引言AutodeskInventor是一款强大的三维机械设计软件，广泛应用于产品设计和制造领域。

本教程旨在为零基础用户介绍Inventor的基本功能和使用方法，帮助读者快速掌握Inventor的基本操作，为深入学习打下坚实基础。

二、软件界面与功能模块1.软件界面启动Inventor后，映入眼帘的是其直观、易用的界面。

软件界面主要包括栏、菜单栏、工具栏、浏览器、绘图区和状态栏等部分。

2.功能模块Inventor包含多个功能模块，以满足不同设计需求。

主要模块如下：（1）零件设计：用于创建和编辑三维零件模型。

（2）装配设计：用于将多个零件组合成装配体，并进行分析和仿真。

（3）工程图：用于创建和编辑二维工程图。

（4）钣金设计：用于设计钣金零件。

（5）焊接设计：用于设计焊接结构和焊接工艺。

（6）框架设计：用于设计框架和管路系统。

（7）模具设计：用于设计注塑模具。

（8）线路设计：用于设计电气线路和电缆。

三、基本操作与工具1.鼠标操作在Inventor中，鼠标操作至关重要。

左键用于选择和拖动对象，右键用于打开上下文菜单，中键用于平移和缩放视图。

2.视图控制视图控制工具位于界面右下角，包括旋转、平移、缩放等操作。

通过鼠标滚轮和键盘快捷键也可以实现视图控制。

3.工具栏Inventor的工具栏位于界面顶部和左侧，提供了丰富的设计工具。

通过右键工具栏，可以自定义显示的工具栏和命令。

4.命令输入在命令框中输入命令名称，可以快速执行相关操作。

输入命令时，系统会自动提示可能的命令，方便用户选择。

5.浏览器浏览器用于显示和管理当前文档中的零件、装配体和工程图。

通过浏览器，可以轻松地切换和编辑不同组件。

四、零件设计1.创建草图在零件设计模块中，需要创建草图。

草图是二维图形，用于定义三维模型的轮廓。

选择“草图”命令，在绘图区绘制草图。

2.创建特征基于草图，可以创建各种特征，如拉伸、旋转、扫掠等。

选择相应的命令，设置参数，即可三维模型。

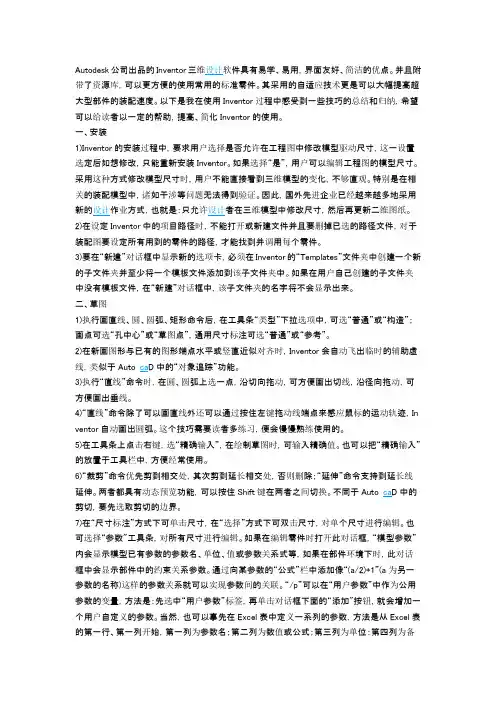

浅谈 中一些基础的操作技巧Autodesk Inventor 维设计软 简洁 优 带 资 库 标 应 术 Inventor 过 总结 归纳 给读 简 Inventor1)Inventor 过 户选择 许 图 驱动 这 设 选 Inventor 选择“ ” 户 编辑 图 这种 时 户 维 变 够 观 别 关 诸 涉 问题 验证 进 业 经 设计 业 许设计 维 维图纸2) 设 Inventor 项 时 开 删 选 对 图 设 调 每3) “ ”对话 显 选项 须 Inventor “Templates” 夹 创 夹 该 夹 户 创 夹 “ ”对话 该 夹 显图1)执 线 圆 圆 “类 ” 选项 选“ ” “构 ” 选“ ” “ 图 ” 标 选“ ” “ ”2) 图 图 竖 对齐时 Inventor 动飞 临时 辅 线 类 Auto CAD “对 ”3)执 “ 线” 时 圆 圆 选 拖动 线 拖动 线4)“ 线” 线 还 过 键拖动线 应 标 运动轨 Inventor 动 圆 这 读 练习 练5) 击 键 选“ 确输 ” 绘 图时 输 确值 “ 确输 ” 栏 经6)“ ” 优 处 长 处 则删 “ ” 长线 两 动态预览 Shift键 两 间 换 Auto CAD 选 边7) “ 标 ” 单击 “选择” 击 对单 进 编辑 选择“ " 对 进 编辑 编辑 时 开 对话 “ ” 显 单 值 关 环 时 对话 显 约 关 过 “ ”栏 “(a/2)+1”(a为 )这样 关 实现 间 关联 “/p” “ 户 ” 为 变 选 “ 户 ”标签 单击对话 “ " 钮 户 义 Excel 义 Excel 开 为 为 值 为单 为备 “ ”对话 单击“链 ” 钮 查 连 Excel “ ”对话 现Excel Excel 这样 过 动 达 图8) 图环 “ 选” 还 “ 选” “ 选” 单选 选择时 选择 选择 选择 对 Shift 选 选择 对 删 选择 选对 Shift 选 选择 对 Shift进 选 选 Inventor 选对 拖动9) 边 为 边 图 图 图 进 约10) 图环 选择对 键 图 约 拖动为预11) 选择 图 过 键 单选“ 应” 设 图为 应 图 时进 动 应12) 选择 图 过 键 单选“ 图” 图 图13) 过“ 开” 击 Inventor “ Auto CAD ” 钮 AutoCAD Dwg图 为Inventor 图 “ 动” 维 说 AutoCAD 开 图 么 Inventor 开该14) AutoCAD Dwg图 转换为Inventor 图 线显 Dwg “ 开” 选择每 标 车 盘 Inventor 转换 问题 载“invprep.zip”补 AutoCAD 载 执 invprep.lsp Inventor 开 线 显15) AutoCAD Dwg图 转换为Inventor 图 进 图 时 “设计 ” 对 图 问题 进 这 为图 转换时 “ 开DWG 选项”对话 “约 ”选择 选 图 闭 为 图 线复杂 “约 ”选择 选图难 “约 ”选择 “对 图 议 ”16) 图 闭 许 图 时 “ 图轮 ” 钮 对单选 选 闭 进17) 图 时 选择 过 图 图 复 图18)创 为 这 问题 对 动 这 计 结 须 线 单 为 计 结 线 单 1 这样 单 值 纲 值 为Inventor认为“1” 1 该 为单 值19)“ 观 ” 图 图 图 图 观钣1) 时 标 为 则 时 标2)“ ” 1 选 拖动 该 给 2 选 线 过 线 给 3 选 线 圆 统 动 过 选 线 圆 4)选 线 轴 统 动 过 选 选 线 轴 5 户选择 统 动 过 选 选3) 构 线 设为 见 删4) 维扫 时 图轮 轴 须 图5)扫 两 见 过 图6) 浏览 选择 击 键 选“复 ” 单 图 击 键 选“ 贴” 拖 图 时 给 图 进7) 浏览 拖动 进8) 环 选 “应 /钣 ” 单转 钣 设计环 钣 设计环 选 “应 / ” 单转 设计环9)为 够 过 击 编辑图 钣 须设 选择过滤 为 优 态 钮“选择” 单 选择“ 优 ”10)Inventor “ ” 单 质 颜 选项 线 渲 Inventor 每种 质 处 两种 闪 质时 动 贴图 产 实 时 线 计图 视图1) 须 设为 应 过 为选 击 键 选“ 应” 单 开该 选择 应 图 击 键 选“ 应” 单 终 应 对 须 约 约 证 设计 应 设为 应 设为 应 “ 应” 单 选2)单击浏览 “设计视图” 显 为设计视图 时 单击浏览 “设计视图” 单 选设计视图3) 组 户 达 设计 户 间拖动 进 设计 级 级 浏览 选择 TAB键 级 Shift+TAB键 级 击 键 选“ 级” “ 级”4) 击“ 组 ” 够 为 图 构 创 邻 灵5)Inventor 应 过产 图 义 维 简6) Inventor 户 动约 过 动约 户 组 拖 输 约 “ ” 储 预 义 识 进 连 户 该 统 这 约 换该7) 图 选 击 键 显 “结 编辑”关联 单 单击图 选 态 这样 结 编辑 调 “结 编辑”关联 单8) 动 转 许临时 动 转 击“ ” 约 动 转 “ ”9) 约 击 键选“驱动约 ” 进 该约 组 拖动 组 进 构10) 显 过 动11) 视图 “调节 ” “ ” X Y Z 标 轴调 轨 线图1) Standard.idw 选“ ¥ 标题栏” 单 击 图 “ ” “ ”输 说 “ / ” 单 “ ”标签页 变 图纸 图纸标题栏 确2) Standard.idw 选“ ¥标 ” 单 “ 图标 ”对话 选择“ 细 ”标签页 进 细 头 项 图时 过“ 释” “ 细 ” 钮 细3) 单 图 载这 单 图环 统 单 变 图 单 显 选“ ¥标 ” 单 “ 图标 ”对话 选择“ ”标签页 “单 ” “线 ”设 显 单4)单击“ 图” 钮 图 现 图 “ 图” 栏 创 图层图纸 给 图 图 红线 这 图 视图 Inventor 创 图层图纸对 “样 ” 选 应 图层 该图层 选择“ ¥标 ” 单 “ 图标 ”对话 选择“ ”标签页进5) 创 视图对话 “视图类 ” “ 变视图 ” 钮 产 义视图 变 标6) 创 视图对话 选“渲 ” 渲 图纸视图 Inventor 强7) 视图 时 ctrl键 视图对齐 视图 阶 转8)“ ¥对齐视图” “ 开”选项 创 视图时 视图“ 开” 选项 视图 视图 开9) 创 过 临时 视图10)进 钣 图时 过 选“ 视图” 开图关联进11) 图纸 创 视图 视图时 选择 视图 击 键选“ 图纸” 钮 图纸 预览视图12) 浏览 过拖动 图纸 顺 拖动视图 图纸 须 标 动 图纸 图标 时 开 标 视图 拖动 视图 图纸 击 键选“复 ” 贴 图13) 标 动 头 标变为 头时 击 标 开“ 变 头”对话 单 选择 头样14)Inventor 时 图纸 键单击浏览 图纸 关联 单 选择“编辑图纸”选择“ ”Inventor 还 还 发现 实 们 经 Inventor “ ” 强 Inventor产 “动 ” 观 们 习 Inventor。

Inventor使用技巧105条1.让模型树尽可能简单.，个人喜欢用做复杂的草图，如果修改就直接在草图上增加修改封闭环.2.造型最好和现有的加工工艺连接.3.装配最好和真实的装配过程相一致.4.绘制零件草图时要选择好工作面及原点,以便于装配.5.对于结构形状相似的零件建成ipart,可实现参数化设计6.对于装配特征已经确定的零件可建立imate,可提高装配速度7.孔，就一定要用草图点，然后打孔特征完成。

8.阵列孔、均布孔等用于装配标准件或零件的孔，就一定要用特征级的阵列将孔做出。

而不是用草图级的阵列，最后一次性打孔。

9.多使用衍生，衍生功能是AIP的灵魂；10.对常用的特征，多使用Ifeature，可以大幅度提高效率；11.在整个设计进行前，最好有个统一的给零部件命名的思路，否则，等你出工程图时，麻烦就多了！12.把常用的零件发布到库里去，没有的标准件也做成iPart发布到库里（比如GB/T 70.2和GB/T 70.3）。

以后用的时候很舒服13.标准件一律用自定义标准，保存到自己新建的位置，不然的话标准件的材质就是低碳钢，名称也不能添加14.坚决利用模型空间的默认坐标系作为基准，无论结构多复杂，都能够找到装配关系。

15.在模型空间的草图里，要像工程图一样标注尺寸。

在工程图里面就会有更多的相同结构的关联尺寸可用。

尽可能少用几何约束（可能与众不同啊,哈哈）。

16.尽可能不要用所谓的结构件生成器。

一是，即使用同规格同长度的如四根槽钢焊了个架子，它也要你出四张零件图；二是，它的自动自动开槽功能切出的形状是要“专用刀具”来做加工的,做一个型钢截面草图备用，衍生就行了。

17.闲暇时做一些“标准”件及其iPart，即练手，又储备。

18.如果你喜欢自顶向下的设计思路，那么尽量不要用现有的几何元素投影去画草图，而要先制作基准轴线或者基准平面，然后再利用这些基准元素去投影画草图。

否则，零件多时，改动一个尺寸会导致很多地方失去链接。
