给排水工程施工图预算共164页文档

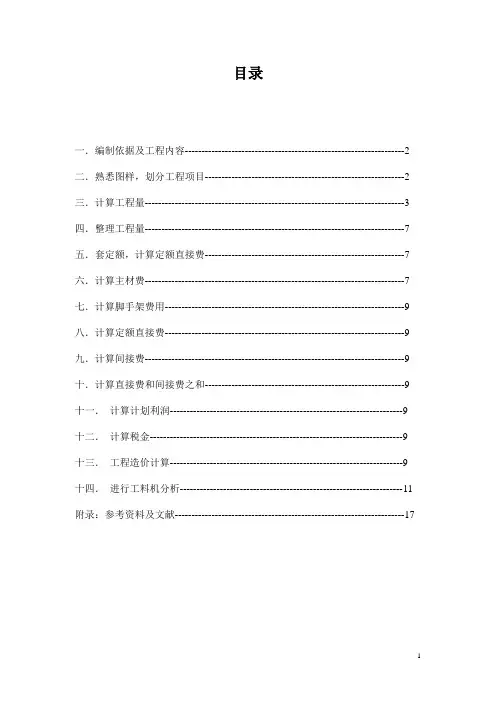

目录一．编制依据及工程内容------------------------------------------------------------------2 二．熟悉图样，划分工程项目------------------------------------------------------------2 三．计算工程量------------------------------------------------------------------------------3 四．整理工程量------------------------------------------------------------------------------7 五．套定额，计算定额直接费------------------------------------------------------------7 六．计算主材费------------------------------------------------------------------------------7 七．计算脚手架费用------------------------------------------------------------------------9 八．计算定额直接费------------------------------------------------------------------------9 九．计算间接费------------------------------------------------------------------------------9 十．计算直接费和间接费之和------------------------------------------------------------9 十一．计算计划利润----------------------------------------------------------------------9 十二．计算税金----------------------------------------------------------------------------9 十三．工程造价计算----------------------------------------------------------------------9 十四．进行工料机分析-------------------------------------------------------------------11 附录：参考资料及文献---------------------------------------------------------------------17长春市某住宅楼给排水安装工程施工图预算一：编制依据及工程内容：1．本预算编制依据：（1）施工图和说明书；（2）施工组织设计；（3）吉林省2000年安装工程单位估价表；（4）吉林省2000年建筑安装工程费用定额；（5）吉林省材料预算价格。

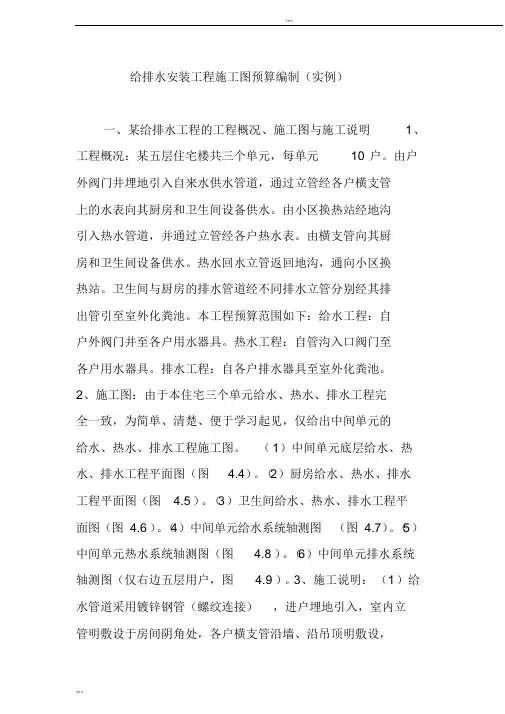

给排水安装工程施工图预算编制（实例）一、某给排水工程的工程概况、施工图与施工说明1、工程概况：某五层住宅楼共三个单元，每单元10户。

由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道，并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟，通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。

热水工程：自管沟入口阀门至各户用水器具。

排水工程：自各户排水器具至室外化粪池。

2、施工图：由于本住宅三个单元给水、热水、排水工程完全一致，为简单、清楚、便于学习起见，仅给出中间单元的给水、热水、排水工程施工图。

（1）中间单元底层给水、热水、排水工程平面图（图 4.4）。

（2）厨房给水、热水、排水工程平面图（图 4.5）。

（3）卫生间给水、热水、排水工程平面图（图 4.6）。

（4）中间单元给水系统轴测图（图 4.7）。

（5）中间单元热水系统轴测图（图 4.8）。

（6）中间单元排水系统轴测图（仅右边五层用户，图 4.9）。

3、施工说明：（1）给水管道采用镀锌钢管（螺纹连接），进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。

（2）热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管，穿楼板时设钢套管。

图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平面图图4.7 中间单元给水系统轴测图图 4.8 中间单元热水系统轴测图图4.9 中间单元排水系统轴测图(仅右边五层用户)（3）冷、热水管道同时安装时应符合下列规定：①上、下平行安装时热水管道应在冷水管道上方。

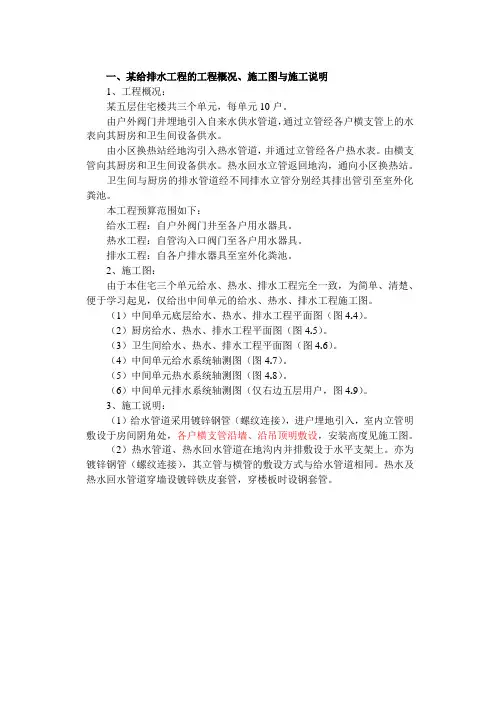

一、某给排水工程的工程概况、施工图与施工说明1、工程概况：某五层住宅楼共三个单元，每单元10户。

由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道，并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟，通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。

热水工程：自管沟入口阀门至各户用水器具。

排水工程：自各户排水器具至室外化粪池。

2、施工图：由于本住宅三个单元给水、热水、排水工程完全一致，为简单、清楚、便于学习起见，仅给出中间单元的给水、热水、排水工程施工图。

（1）中间单元底层给水、热水、排水工程平面图（图4.4）。

（2）厨房给水、热水、排水工程平面图（图4.5）。

（3）卫生间给水、热水、排水工程平面图（图4.6）。

（4）中间单元给水系统轴测图（图4.7）。

（5）中间单元热水系统轴测图（图4.8）。

（6）中间单元排水系统轴测图（仅右边五层用户，图4.9）。

3、施工说明：（1）给水管道采用镀锌钢管（螺纹连接），进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。

（2）热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管，穿楼板时设钢套管。

图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平面图图4.7 中间单元给水系统轴测图中间单元系统轴测图中间单元1、室内给水系统安装：（1）镀锌钢管安装。

（2）管道支架制作安装。

（3）管道消毒冲洗。

（4）阀门安装。

（5）水表组成与安装。

（6）洗衣机水龙头安装。

四、工程量计算1、室内给水系统安装（1）镀锌钢管（螺纹连接）DN40：[1.6（阀门井至外墙皮）+0.4（外墙皮至立管）+1+1+3（高低差）]×6=42（m）DN32：3×6=18（m）DN25：3×6=18（m）DN20：3×6=18（m）DN15：[3（轴线1/7～1/8距离）+（3.15+1.65）（轴线A～B距离）+3.45（轴线1/8～9距离）+（2.8-1）+（2.8-0.3）（轴线1/A～B标高差）+（1-0.3）×2（水龙头安装点标高差）+（1.6+2）（图4.6标注）]×30=617（m）（2）管道支架制作安装DN40支架：每根立管上1个，6根立管共6个。
