给排水工程施工图预算(图文并茂)课件

给排水工程施工图预算(图文并茂)课件

04 预算审核与调整
预算审核的内容与方法
内容
审核工程量、单价、取费等是否合理。
方法
对比审核法、重点审核法、全面审核法等。
预算调整的原则与程序
原则
实事求是、客观公正、及时准确。
程序
收集资料、现场勘查、调整预算、审核批准。
预算审核与调整的注意事项
确保审核调整的及时性，避免 影响施工进度。
注意审核调整的合法性和合规 性，遵循相关法律法规和政策 。
问题2
如何调整预算？
解答1
预算审核是确保预算准确性的关键环节，需要从 工程量、定额选用、取费标准等方面进行全面审 核。对于给排水工程，需要注意图纸与实际施工 的差异对预算的影响。
解答2
在实际施工过程中，由于各种因素的影响，有时 需要对预算进行调整。调整时需注意合理性和合 规性，确保调整依据充分、调整程序规范。
实践操作注意事项与建议
注意事项
强调实践操作中需要注意的事项，如 工程量计算的准确性、定额套用的合 理性、费用计取的合规性等。
建议与改进
根据实践操作中存在的问题和不足， 提出改进建议和优化措施，帮助学生 提高预算编制水平。
06 常见问题与解答
施工图预算编制常见问题
问题1
如何确定工程量？
问题2
如何选用合适的定额？
给排水工程施工图预算 (图文并茂)课件
目录
Contents
• 给排水工程基础知识 • 施工图预算基本概念 • 给排水工程施工图预算编制 • 预算审核与调整 • 案例分析与实践操作 • 常见问题与解答
01 给排水工程基础知识
给排水工程概述
01
02
03
给排水工程定义
给排水工程是负责提供和 排放生活和工业用水的工 程，包括给水系统和排水 系统两部分。

给排水工程施工图预算(图文并茂)课件

给排水工程施工图预算(图文并茂)课件
将预算与实际成本进行 对比，找出差异部分。
因素分析法
对影响成本的各项因素 进行分析，找出差异产
生的原因。
比率法
通过实际成本和预算的 比率，分析成本的控制
情况。
动态分析法
根据市场变化和施工进 度，动态地分析预算与
实际成本的差异。
差异应对措施
加强设计变更管理
优化施工方法和工艺
建立材料价格库 提高预算编制准确性
预算编制
根据工程量、材料和设备选型，编制 每个案例的施工图预算，包括直接费、 间接费、利润和税金等。
实践操作注意事项
熟悉图纸
ቤተ መጻሕፍቲ ባይዱ
准确计算工程量
材料与设备选型
预算编制技巧
图片展示要点
清晰度高
确保图片清晰，细节呈现清楚， 以便学生能够准确理解。
内容针对性
选择与给排水工程施工图预算相 关的关键图片，如施工流程、设
给排水工程施工图预算(图文并茂) 课件
• 给排水工程基础知识 • 施工图预算基本概念 • 给排水工程施工图预算编制 • 预算与实际成本差异分析 • 案例分析与实践 • 图文并茂展示与讲解
给排水工程概述
01
02
给排水工程定义
给水系统
03 排水系统
给排水工程系统组成
给水系统组成 排水系统组成
给排水工程材料与设备
费用定额
费用定额是编制施工图预算的另一重要依据，包括直接费、间接费、 利润和税金等费用的标准。
地区人工、材料、设备与机械台班等资源价格
这些价格是编制施工图预算的重要参数，需要根据当地市场价格进行 确定。
编制流程
计算工程量
费用计取
收集资料
套用定额
汇总造价

2.2给排水工程施工图预算

2.2给排水工程施工图预算

（2）法兰阀门和法兰是未计价材料，法兰阀门和 法兰用螺栓、螺母均系未计价材料，其数量按下式
2.3.2 管道支架的制作与安装工程量
管道支架的制作与安装只需计算室内给水管支 架的制作与安装，因为铸铁排水管、雨水管、塑料 排水管的安装均已包括了管卡、托架、吊架等支架
管道支架的计量单位为千克（kg 计算管道支架的制作与安装重量时，首先要弄 清支架架设的部位（支架的种类），各类支架的数
（1） 支架的个数=某规格的管道长度÷该规格管道支
法兰的材质主要有碳钢法兰和铸铁法兰两种。 法兰与管道的连接方式主要有焊接连接和螺纹 连接
4. 均以“个”为计量单位。方形伸缩器的两臂，
5. 均按管道公称直径分档，以长度“米”为计量
管道安装项目中已包括了压力试验，一般不得 执行该项目。只有当遇到特殊情况，停工时间较长 后再进行安装，或有特殊要求需进行二次打压试验 时，才可执行该项目。 6.除锈刷油（详见第3章）。
2. 钢板水箱安装的工程量，应按圆形水箱或矩形
水箱，及水箱总容积（m3）进行区别，分别以“个”
各种水箱连接管的安装，在水箱制作与安装项 目中均未包括，应执行相应的管道安装项目。
2.3.7 室外给排水管道工程量计算
1. 室外给排水管道安装工程量，按施工图所示管
道中心线长度，以“米”为计量单位，不扣除阀门、
2.阀门、水表安装的工程量计算与室内的计算相 3.检查井、化粪池等排水构筑物按当地土建定额 4.室外给排水管道土方量计算按当地土建定额执
（1） 如图2.24所示
V=h (b+ k h ) l 计算管沟挖方量时，因各种检查井和排水管道 接口处的加宽，而多挖的土石方工程量不得增加； 但铸铁给水管道接口处操作坑的土方工程量应增加， 可按全部给水管沟土方量的2.5%计算增加量。

2.2给排水工程施工图预算84页PPT

2.2给排水工程施工图预算84页PPT

2. 钢板水箱安装的工程量，应按圆形水箱或矩形
水箱，及水箱总容积（m3）进行区别，分别以“个”
各种水箱连接管的安装，在水箱制作与安装项 目中均未包括，应执行相应的管道安装项目。
2.3.7 室外给排水管道工程量计算
1. 室外给排水管道安装工程量，按施工图所示管
道中心线长度，以“米”为计量单位，不扣除阀门、
2.阀门、水表安装的工程量计算与室内的计算相 3.检查井、化粪池等排水构筑物按当地土建定额 4.室外给排水管道土方量计算按当地土建定额执
（1） 如图2.24
V=h (b+ k h ) l 计算管沟挖方量时，因各种检查井和排水管道 接口处的加宽，而多挖的土石方工程量不得增加； 但铸铁给水管道接口处操作坑的土方工程量应增加， 可按全部给水管沟土方量的2.5%计算增加量。
图2.22所示为单管立式支架（二），它适用于固 定立管的安装。支架规格、重量详见表2.12 (详见 P45) 。
图2.23所示为沿墙安装的单管托架，它适用于水 平的固定支架。支架规格、重量详见表2.13 (详见 P46)
图2.20 沿墙托钩式支架安装示意图
（a）立面；（b）平面
图2.21 单管立式支架（一）安装示意图
为530mm 洗脸盆、洗手盆的未计价材料包括盆具、开关
（4） 分界点的划分方法同浴盆，水平管的安装高度
为900mm 安装工作包括上下水管的连接、试水，安装洗
洗涤盆、污水盆的未计价材料包括盆体、开关
2.器具类的安装 器具类的安装包括淋浴器、大便器、小便器、
（1）淋浴器的安装 给水（冷水、热水）的分界点为水平管与支管
架的间距 计算的得数有小数时就进1
（2）管道支架的间距 管道支架的间距可根据管道的公称直径、是否

给排水工程施工图预算(4)

给排水工程施工图预算(4)

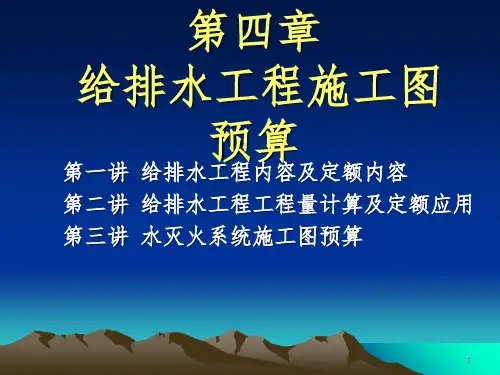

重点难点：本章学习重点是室内外给排水管道工 程的工程量计算及定额套用；卫生器具、小型容 器的工程量计算及定额套用。学习难点是水灭火 系统预算的编制。
2
第一讲 给排水工程内容及定额内容
这一讲，主要讲述给排水工程内容及给排 水工程预算定额内容。给排水工程内容包括： 室内、外给排水系统组成；室内给排水工程分 类；室内外给排水管道安装要求。给排水工程 预算定额内容包括：定额适用范围；给排水工 程预算定额与其相关定额的关系；给排水工程 预算定中有关费用系数等。通过本讲的学习， 使其掌握室内给排水系统组成内容，知道该部 分预算编制范围；熟悉该部分定额的有关内容， 能准确和熟练的使用定额。
3
ห้องสมุดไป่ตู้、给排水工程内容 二、 给排水工程定额内容
4
一、给排水工程内容
我们一般把给排水工程分为：室外给排水 工程和室内给排水工程两大部分。
（一）室外给排水工程 1、室外给水系统组成，我们看图：
5
2、室外排水系统组成，我们看图：
6
3、室外给排水管道安装 （1）室外给排水管道常用的管材有：铸 铁管、钢管、钢筋混凝土管、石棉水泥管、 陶土管等。 （2）室外给排水管道安装程序 测量放线→管沟开挖→沟底找坡→沟基处理 →下管→管道安装→试压→回填。 （3）室外给排水管道的布置和敷设要求
8
6）排水管道应有一定的坡度，以确保 水流畅通。 7）给水管与供热管同沟 敷设时，供热管在上，给水管在下。
（二）室内给排水工程 室内给排水的任务是在保证需要的压
力下，输送足够的水量，供给生活和消防 用水，同时将房屋内用水设备或排水设备 排出的污（废）水，通过室内排水系统排 放到室外排水管网中去。我们分别来看室 内给水、排水工程系统：
16

2.2给排水工程施工图预算

2.2给排水工程施工图预算
架的间距 计算的得数有小数时就进1
（2）管道支架的间距 管道支架的间距可根据管道的公称直径、是否
保温按1.5m、3m、6m计算，也可按表2.9(详见P43)
（3）各种管道支架的重量
如图2.20所示为沿墙托钩式支架的安装示意图。 支架的规格、重量详见表2.10 (详见P43) 。
图2.21所示为单管立式支架标准图（一）。安装 在混凝土墙、砖墙上的单管立式支架（一）主材规 格及重量详见表2.11(详见P44)
2.3.5 卫生器具的制作与安装工程量
1.盆类的安装 包括浴盆、妇女净身盆、洗脸盆、洗手盆、洗
涤盆和化验盆等，一律按所用冷水、热水、盆的材
（1） 给水（冷水、热水）的分界点为水平管与支管
的交接处，水平管的安装高度为750mm。若水平管 的设计高度与标准图不符时，则需增加引下（上） 管。该引下（上）管的长度计入室内给水管道的安

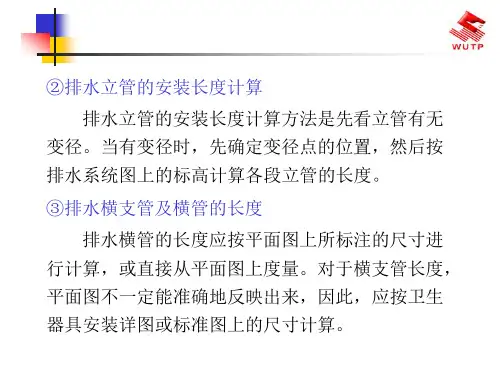

排水立管的安装长度计算方法是先看立管有无 变径。当有变径时，先确定变径点的位置，然后按
排水横管的长度应按平面图上所标注的尺寸进 行计算，或直接从平面图上度量。对于横支管长度， 平面图不一定能准确地反映出来，因此，应按卫生 器具安装详图或标准图上的尺寸计算。
④排水立支管的安装长度计算
排水立支管是指卫生器具下面除去卫生器具成 组安装已包括的排水管部分所剩余的排水短立管的 长度。
2.阀门、水表安装的工程量计算与室内的计算相 3.检查井、化粪池等排水构筑物按当地土建定额 4.室外给排水管道土方量计算按当地土建定额执
（1） 如图2.24
V=h (b+ k h ) l 计算管沟挖方量时，因各种检查井和排水管道 接口处的加宽，而多挖的土石方工程量不得增加； 但铸铁给水管道接口处操作坑的土方工程量应增加， 可按全部给水管沟土方量的2.5%计算增加量。

2.2给排水工程施工图预算

2.2给排水工程施工图预算

2.3.2 管道支架的制作与安装工程量
管道支架的制作与安装只需计算室内给水管支 架的制作与安装，因为铸铁排水管、雨水管、塑料 排水管的安装均已包括了管卡、托架、吊架等支架
管道支架的计量单位为千克（kg 计算管道支架的制作与安装重量时，首先要弄 清支架架设的部位（支架的种类），各类支架的数
（1） 支架的个数=某规格的管道长度÷该规格管道支
2.4.6 室内消火栓安装工程量
室内消火栓安装以公称直径DN65为准，以单出 口和双出口分档，以“套”为计量单位，采用安装 定额第七册相应子目。
2.4.7 室外消火栓安装工程量
室外消火栓安装按地上式、地下式分类，以压力 和浅型、深型分档，以“套”为计量单位，用第七 册定额。
2.4.8 消防水泵接合器安装工程量
（3）报警装置是成套供应产品，现场不能加工。 除法兰在现场焊接组对外，安装工作还有部件外观 检查、切管及开坡口、组件和管组对、焊法兰、紧 螺栓、临时短管安拆、报警阀渗漏试验、整体组装
图2.26 湿式报警阀安装示意图
2.4.4 水灭火系统组合件－喷淋头的安装工程量
（1）喷淋头安装不分型号、规格和类型，只按
排水立管的安装长度计算方法是先看立管有无 变径。当有变径时，先确定变径点的位置，然后按
排水横管的长度应按平面图上所标注的尺寸进 行计算，或直接从平面图上度量。对于横支管长度， 平面图不一定能准确地反映出来，因此，应按卫生 器具安装详图或标准图上的尺寸计算。
④排水立支管的安装长度计算
排水立支管是指卫生器具下面除去卫生器具成 组安装已包括的排水管部分所剩余的排水短立管的 长度。
图2.25 自动喷水干湿两用系统图
2.4.1 水喷淋管网安装工程量
（1）水喷淋管道的安装：按设计图纸管道中心 线的长度，以“米”为计量单位，不扣除阀门、管
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.1.1 室内给排水系统分类
2.1.1.1 室内给水系统的分类
室内给水系统按其供水对象的不同，基本可分
（1）生活给水系统 生活给水系统是指供给居住建筑、公共建筑和
工业企业建筑内的饮用、盥洗、淋浴、冲洗等生活
（2） 生产给水系统是指供给工业生产用于冷却、洗
（3）消防给水系统 消防给水系统是指供给建筑物消火栓及其他消
2.1.4 常用的材料
2.1.4.1 常用的管材
1. 金属管材及管件，可以分为黑色金属和有色金属
两种，给排水工程中常用黑色金属管材。 管道规格的表示方法：对于无缝钢管和直缝卷制
电焊钢管一般用外径×管壁厚度表示，例如，外径为 108mm，壁厚为4mm的无缝钢管表示为φ108×4；对 于焊接钢管、铸铁管一般用公称直径表示，例如，公 称直径为50mm的焊接钢管用DN50表示，公称直径为 100mm的铸铁管用DN100mm表示。
（1） ①公称直径是为便于管道和管件的设计、制造
和安装施工而规定的一种标准直径。一般情况下， 公称直径的数值既不是管道的内径，也不是管道的 外径，而是与管道内径相近似的整数。无论多大的 管道，都能与公称直径相同的阀门等附件相连接。 焊接钢管、镀锌钢管和无缝钢管的公称直径、内径、 壁厚及理论质量详见表2.1、表2.2(详见Ｐ29)
给排水工程施工图 预算
精品
2.1 给排水系统的分类与组成
建筑给水系统的任务是将城市市政给水管网中 的水输送到建筑物内各个用水点上，并满足用户对 水质、水量、水压的要求。建筑给水系统应包括室 外给水系统和室内给水系统两部分。
建筑排水系统的任务是将卫生器具和生产设备 所产生的污水迅速排入城市市政污水管道中，并为 污水的处理提供便利。建筑排水系统也应包括室外 排水系统和室内排水系统两部分。
给水引入管通常埋地敷设，引入管穿越承重墙 时，应注意保护管道。若穿越基础埋设较浅，则管 道可以从基础底部穿过（如图2.5所示）；若穿越基 础埋设较深，则管道穿越承重墙或基础本体（如图 2.6所示），此时承重墙或基础上应预留直径大于引 入管直径200mm的孔洞。
室内管道的敷设分为明装和暗装两种方式。 明装即给水管道沿建筑物的墙、梁、柱等的表 面裸露装设。管道与建筑物表面的距离以能够进行 施工、维修即可，一般最小间距为20~50mm。 暗装即将给水管道敷设在室内的天花板下或吊 顶内，或是在管道井、管槽、管沟内隐蔽敷设。
途可分为便溺类用卫生器具、盥洗及淋浴用的卫生
（2） 它主要由排水干管、排水横管、排水支管组成。
（3） 通气装置通常由通气管、透气帽等组成。一般
建筑物内只设普通通气管，即排水立管向上延伸出 建筑物屋面。透气帽设置在通气管顶端，防止杂物
（4） 清通设备主要有检查口、清扫口及检查井等。
清扫口的主要形式有两种，即地面清扫口和横管丝 堵清扫口。
b.无缝钢管，按照制造方法的不同，分为热轧无 缝钢管和冷拔无缝钢管两种。
②铸铁管：是由生铁铸造而成的生铁管，普通铸铁 管由灰铁铸造，耐腐蚀，但质脆，常用于埋地给水 管道、室内排水管道。
按接头形式分为承插连接、法兰连接、卡箍连 接三种。下水为无压管道，用于排水工程的铸铁管 长度有0.5~6m不等。给水铸铁管常用于室外给水管 道，一般室内给水工程不采用。给排水铸铁管规格 质量见表2.3、表2.4(详见Ｐ30)
②公称压力是为设计、制造和使用方便而规定 的一种标准压力，用PN
③工作压力是为保证管路工作时的安全，在正 常情况下所输送的工作介质压力。工作压力用P表示。
（2）管材的分类 ①钢管：钢管可以分为有缝钢管和无缝钢管两大类
a.有缝钢管又称焊接钢管，一般用于输水、煤气、 暖气管道等。焊接钢管分为镀锌钢管和黑铁管（普 通焊接钢管）两种。按壁厚不同又分为普通钢管和 厚壁钢管。钢管的长度不等，一般为4~6m。
室内给水总阀门或室内进户总水表之间的管段，是 室外给水管网与室内给水管网之间的联络管段，也
（2）水表节点 水表节点是指引入管上装设的水表及在其前后
设置的阀门、泄水装置、旁通管等的总称。水表节 点有设有旁通管水表节点和无旁通管水表节点，详 见图2.2和图2.3 （3）
室内给水管道系统由水平的或垂直的干管、立 管及横管等组成。干管是指从室内总阀门或水表将 水自引入管沿
（5） 当用户对水压的稳定性和供水的可靠性要求较
高时，室内给水系统中通常还需要设置水池、水泵、
图2.1 给水系统组成示意图
图2.2 无旁通管的水表节点 图2.3设有旁通管的水表节点
2.1.2.2 室内排水系统的组成
如图2.4所示，室内排水系统由以下几部分组成：
（1）污水收集设备 常见的污水收集设备主要为卫生器具。按其用
（5） 主要有排水栓、存水弯等。排水栓一般设在盥
洗槽、污水盆的下水口处，防止大颗粒的污染物堵 塞管道。存水弯一般设在排水支立管上，防止管道
图2.4 排水系统组成示意图
2.1.3 室内给排水管道的布置与敷设
2.1.3.1 室内给水管道的布置
室内给水管道的布置原则是力求管线最短，阀 件最少，敷设简便。
2.1.1.2 室内排水系统的分类
按其所排除污水的性质不同 （1）生活排水系统排除人们在日常生活中所产
（2）生产排水系统排除工矿企业在生产过程中
Hale Waihona Puke 2.1.2 室内给排水系统的组成
2.1.2.1 室内给水系统的组成
如图2.1所示，室内给水系统由以下几部分组成：
（1）引入管 引入管是指由建筑物外第一个给水阀门井引至
图2.5 管道穿越浅基础
图2.6 管道穿越深基础
2.1.3.2 室内排水管道的布置
排水横支管的布置，是根据卫生器具的布置和 排水管道布置的要求而定，底层直接埋设于地下， 深度不小于0.50m，楼层一般悬吊在楼板下0.35~0.50 m或吊顶内。
排水立管一般沿墙角明装，距墙面5cm，立管每 层距地面1.6m处设立管支架一个。排出管是直接埋 于地下或悬吊于地下室顶下。通气管一般伸出屋面， 其高度一般为0.7m；在有人活动的屋面其高度一般 不低于2.2m。
水平方向或竖直方向输送到各个立管。立管是 垂直于建筑物各楼层的管道，它将水自干管沿竖直 方向输送
到各个用水楼层的横支管。横支管是同层内配 水的管道，将立管送来的水送至各配水点的配水龙 头或卫生器具的配水阀门。
（4） 给水附件是指给水管道系统上装设的阀门、止
回阀、消火栓及各式配水龙头等。它主要用于控制
