反应微观示意图

化学反应微观示意图化学反应微观示意图化学反应微观示意图化学反应的本质：化学反应的本质是原子的重新组合。

化学反应围观示意图能清晰的使用微观粒子表示化学反应的本质和过程。

表示的化学反应为：Cl 2+2NaClO2==2NaCl+2ClO2典型例题解析：一、确定模型表示的物质例1：分子模型可以直观的表示分子的微观结构（分子模型中，不同颜色、大小的小球代表不同的原子）。

下图所示的分子模型表示的分子是A ．HCHO B．CO 2 C．NH 3 D．CH 4【解析】:模型表示物质的确定要从物质的元素种类、每个分子中原子的个数、原子的总数来综合考虑。

模型中小球的大小及颜色不同值代表了不同种类的原子，也就是代表了宏观上的元素种类的不同。

同种小球的个数代表了同种原子的个数。

本题中有三种不同的小球，说明分子中有三种不同的原子，且其中有两个同种原子，另外分别有两种一个原子。

符合条件的只有A 。

【答案】：A 。

二、判定模型表示的变化例2：下列用微观图示表示的物质变化，属于化学变化的是A ．①②B ．②③C ．①③D ．①②③【解析】：化学变化的判定标准就是要有新物质生成。

在三个变化中，①表示了氢气和氧气反应生成水的反应，有新物质水生成，化学变化。

②中变化前是A 、B 两种物质，变化后仍然是这两种物质，没有新物质生成，物理变化。

③反应前有钠离子、氯离子、氢离子和氢氧根离子，反应后氢离子和氢氧根离子生成了水，有新物质生成，化学变化。

【答案】：C 。

三、观察模型变化的结果例3：右图表示封闭在某容器中的少量液态水的微观示意图(该容器的活塞可以左右移动) 。

煮沸后，液态水变成水蒸气。

在这一过程中，发生的变化是（）【解析】：水受热由液态变成水蒸气是物理变化，根据物理变化的定义，变化前后物质不变，水分子的本身大小和个数也不会改变，仅仅是分子间的间隔变大，且分子还是均一的状态，不会跑到容器的一端。

【答案】：B 。

四、判定模型表示的化学反应类型例4：如图所示的微观化学变化的反应类型是A ．置换反应B ．化合反应C ．分解反应D ．复分解反应【解析】：观察反应前后模型的变化，可以知道：反应前只有一种化合物，反应后生成了一种化合物和一种单质，符合一分为多这样的特征，应该是分解反应。

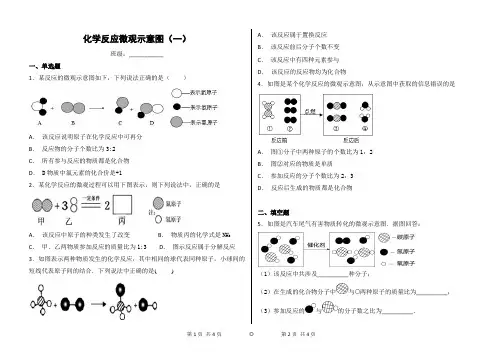

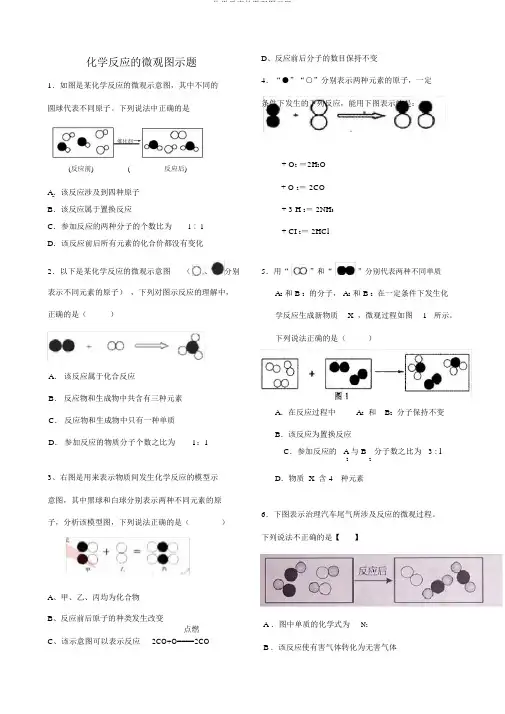

化学反应的微观图示题1．如图是某化学反应的微观示意图，其中不同的圆球代表不同原子。

下列说法中正确的是催化剂→(反应前)(反应后)A．该反应涉及到四种原子B．该反应属于置换反应C．参加反应的两种分子的个数比为1∶ 1D．该反应前后所有元素的化合价都没有变化2．以下是某化学反应的微观示意图（、分别表示不同元素的原子），下列对图示反应的理解中，正确的是（）A．该反应属于化合反应B．反应物和生成物中共含有三种元素C．反应物和生成物中只有一种单质D．参加反应的物质分子个数之比为1：13、右图是用来表示物质间发生化学反应的模型示意图，其中黑球和白球分别表示两种不同元素的原子，分析该模型图，下列说法正确的是（）A、甲、乙、丙均为化合物B、反应前后原子的种类发生改变点燃C、该示意图可以表示反应2CO+O====2COD、反应前后分子的数目保持不变4．“●”“○”分别表示两种元素的原子，一定条件下发生的下列反应，能用下图表示的是：+O2＝2H2O+O 2＝ 2CO+3 H 2＝ 2NH3+CI 2＝ 2HCl5．用“”和“”分别代表两种不同单质A2和 B 2的分子， A2和 B 2在一定条件下发生化学反应生成新物质X ，微观过程如图1所示。

下列说法正确的是（）A．在反应过程中A2和B2分子保持不变B．该反应为置换反应C．参加反应的 A 与 B2分子数之比为 3 : l2D．物质 X 含 4种元素6．下图表示治理汽车尾气所涉及反应的微观过程。

下列说法不正确的是【】A ．图中单质的化学式为N2B．该反应使有害气体转化为无害气体C．该反应属于置换反应D．生成单质与化合物的质量比为7:227．下图表示水消毒时所发生反应的微观过程。

下列有关说法正确的是【】A．图中单质的化学式为O2B．该反应属于置换反应C．生成物的水溶液呈中性D．生成物中氯元素的化合价分别为-1 和 +l8．下图是工业上制备氢气的微观示意图，其中不同的“球”代表不同的原子。

聚集中考化学“图示题”一. 微观粒子模拟图型例1. （广东省）现有一种物质分子的模型如图1所示。

则下列说法正确的是（）A. 该物质不是有机物B. 该物质的化学式是C2H6OC. 该物质不是可燃物D. 大量饮用该物质对人体有益图1例2. （昆明市）图2是碳酸分子分解的示意图，请你从宏观、微观方面写出获得的信息。

图2（1）________________________________；（2）________________________________；（3）________________________________；（4）________________________________。

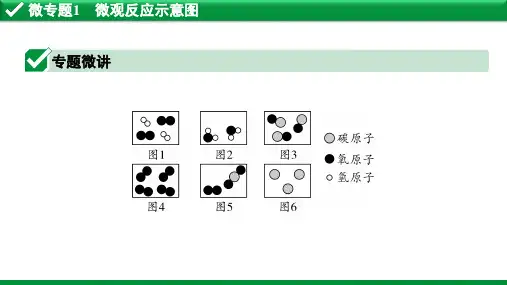

例3，下图是某反应的微观示意图•♦O分别表示质子数不同的3中原子.下列有关该反应的叙述正确的是••+ ♦•OO-------- •OO+ ♦•♦•OO•OO♦•甲乙丙丁A.乙中含有四种元素B.反应前后分子个数不变C.反应的本质是原子进行了重新组合D.甲乙相对分子质量和等于丙丁相对分子质量之和例4.请老师帮助解释每个选项下图为某反应的部分微观示意图，其中不同球代表不同元素的原子．下列说法正确的是（）A．该反应属于置换反应B．参加反应的两种分子个数比为1：1C．1个X分子中含有3个原子D．1个X分子中含有3种不同的原子例5.如图是某个反应过程的微观示意图．该反应的化学方程式为（）A．NO+CO=N+CO2B．NO+CO2=NO2+COC．NO2+CO2=NO+CO D．NO2+CO=NO+CO2例6. （山西省）图3是表示气体分子的示意图，图中“●”“○”分别表示两种不同质子数的原子，其中表示化合物的是（）二. 化学反应模拟图型例7. （黑龙江省）图4是某个化学反应前、后的微观模拟图。

请根据图示回答：（1）该化学反应中，参加反应的和与反应后生成的各粒子间的个数比为______________；（2）该反应的基本反应类型为___________；（3）该反应中的生成物__________（填“可能”或“不可能”）属于氧化物。

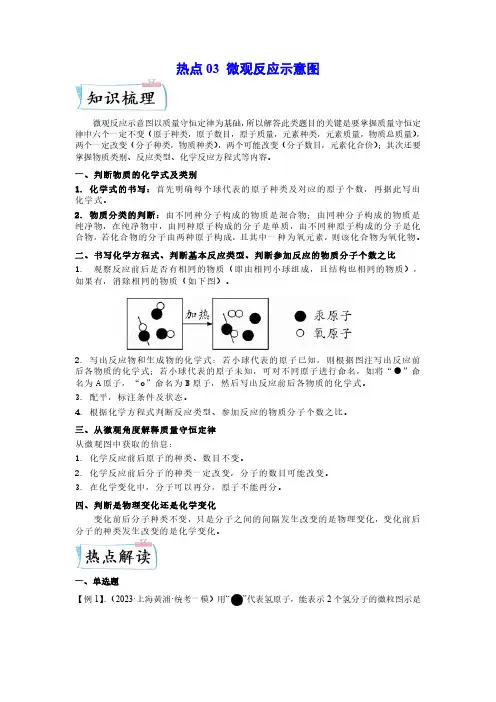

热点03微观反应示意图微观反应示意图以质量守恒定律为基础，所以解答此类题目的关键是要掌握质量守恒定律中六个一定不变（原子种类，原子数目，原子质量，元素种类，元素质量，物质总质量），两个一定改变（分子种类，物质种类），两个可能改变（分子数目，元素化合价）；其次还要掌握物质类别、反应类型、化学反应方程式等内容。

一、判断物质的化学式及类别1.化学式的书写：首先明确每个球代表的原子种类及对应的原子个数，再据此写出化学式。

2.物质分类的判断：由不同种分子构成的物质是混合物；由同种分子构成的物质是纯净物，在纯净物中，由同种原子构成的分子是单质，由不同种原子构成的分子是化合物，若化合物的分子由两种原子构成，且其中一种为氧元素，则该化合物为氧化物。

二、书写化学方程式、判断基本反应类型、判断参加反应的物质分子个数之比1.观察反应前后是否有相同的物质（即由相同小球组成，且结构也相同的物质），如果有，消除相同的物质（如下图）。

2.写出反应物和生成物的化学式：若小球代表的原子已知，则根据图注写出反应前后各物质的化学式；若小球代表的原子未知，可对不同原子进行命名，如将“●”命名为A原子，“o”命名为B原子，然后写出反应前后各物质的化学式。

3.配平，标注条件及状态。

4.根据化学方程式判断反应类型、参加反应的物质分子个数之比。

三、从微观角度解释质量守恒定律从微观图中获取的信息：1.化学反应前后原子的种类、数目不变。

2.化学反应前后分子的种类一定改变，分子的数目可能改变。

3.在化学变化中，分子可以再分，原子不能再分。

四、判断是物理变化还是化学变化变化前后分子种类不变，只是分子之间的间隔发生改变的是物理变化，变化前后分子的种类发生改变的是化学变化。

一、单选题【例1】．（2023·上海黄浦·统考一模）用“”代表氢原子，能表示2个氢分子的微粒图示是A．B．C．D．【答案】D【分析】根据微粒的构成分析，1个氢分子是由两个氢原子构成的。

ooQO0—氨原子物一氧原子化学反应的微观示意图（二）班级：一、单选题1.将CO2转化为化工原料乙烯（C2H4）的微观过程如图：下列说法错误的是°氢隔子•碳黒子O氧原子A.该反应若能广泛应用，将有助于缓解温室效应B.化学反应前后各原子的种类、个数、质量均保持不变C.该反应生成了2种化合物D.CO2与H2恰好完全反应的分子个数比为1：42.研究人员用钻及其氧化物研制成一种新型催化剂，可将二氧化碳高效“清洁”地转化成液体燃料，反应的微观示意图如下。

下列说法错误的是（）A.上图中含有3种分子B.分子在化学变化中可以再分C.反应物和生成物中共有两种氧化物D.化学反应前后原子种类、数目及元素种类没有发生变化3.某反应的微观示意图如下，有关说法正确的是彫一氮原子—氯原子■—氫原子催化剂加熱第1页共4页◎第2页共4页A.该反应中所涉及的四种物质均为化合物B.化学反应前后，原子个数改变了C.a、b、c、d四种物质均由分子构成D.a物质中氮元素的化合价为+3价4.“尾气催化转换器”将汽车尾气中的有毒气体转变为无毒气体。

其微观过程如下图所示，其中不同的圆球代表不同的原子。

下列说法中正确的是：（反应前）（减应后）①生成物全部是化合物②参加反应的两种分子个数比为1：1③反应后分子个数变少了④反应后原子个数变少了A.①②B.②③C.只有③D.③④5.'亍表示氢原子，二厂表示氧原子，它们组成的分子发生了如图所示的反应。

关于该反应的说法不正确的是A.该反应属于化合反应B.反应前后元素种类没有改变C.原子在化学反应中不能再分D.反应前后分子的种类没有改变第3页共4页◎第4页共4页觀一氮原子—氫原子・—氢原子A.该反应中所涉及的四种物质均为化合物B.化学反应前后，原子个数改变了C.a、b、c、d四种物质均由分子构成D.a物质中氮元素的化合价为+3价7.如图是一个化学反应的微观模型图，其中•和.•表示两种原子，甲、乙分别表示反应前和反应后的物质，下列说法正确的是（）A.参加反应的X、Y两物质的粒子个数比为3：4B.该反应属于置换反应C.w物质中碳元素的质量分数为75%D.化学反应前后原子的个数改变9•下图是某密闭容器中物质变化的微观示意图。
