化学反应的微观示意图(二)

专题五微观示意图一、判断物质的化学式及物质类别（1）写出物质的化学式首先明确每个“球”代表的原子种类及对应的原子个数，再据此写出化学式，如①为（若分子中含有C、H、O原子，一般按照C、H、O的顺序排列）（2）判断物质的类别由不同种分子构成的物质是混合物，如。

由构成的物质同种分子是纯净物，如。

在纯净物中，由同种原子构成的分子是单质，如。

由不同种原子构成的分子是化合物，如。

若化合物中的分子由两种原子构成且其中一种是氧原子是氧化物，如。

二、书写化学方程式及判断反应类型（1）去除不参加反应的粒子，即等个数消掉反应前后一样的粒子（如图①）；（2）写出反应物与生成物的化学式；（3）配平，标注反应条件及状态，如①2Hg+（4）根据化学方程式判断三、从微观示意图中获取的信息（1）化学反应前后原子种类、数目不变（2）在化学变化中分子可以再分，原子不能再分四、从微观示意图中的相关计算（1）计算相对分子质量（2）计算参加反应或生成物的物质的质量比（3）判断元素化合价是否改变。

五、练习1.[2014河南,6]下图是高温下某反应的微观过程。

下列说法中正确的是( )A.该反应属于复分解反应B.该反应中元素的化合价没有变化C.图中的两种化合物都属于氧化物D.该反应所得生成物的质量比为1∶12.[2010河南,10]下图表示治理汽车尾气所涉及反应的微观过程。

下列说法不正确．．．的是( )A.图中单质的化学式为N2B.该反应使有害气体转化为无害气体C.该反应属于置换反应D.生成单质与化合物的质量比为7∶223.[2013河南,12]下图是治理汽车尾气反应的微观过程。

图中单质是(填名称);反应的化学方程式为。

4.[2012河南,17(2)]下图是某化学反应的微观示意图。

(2)写出该反应的化学方程式。

作业：1.[2018北京]氨催化氧化是制硝酸的主要反应之一。

该反应前后分子种类变化的微观示意图如下。

下列说法不正确．．．的是( )A.甲中氮、氢原子个数比为1∶3B.乙的相对分子质量为32C.两种生成物均为化合物D.生成的丙与丁的分子个数比为1∶22.[2018黑龙江]如图是汽车尾气中有毒气体转变为无毒气体的微观示意图,图中不同的圆球代表不同原子。

化学反应微观示意图化学反应微观示意图化学反应微观示意图化学反应的本质：化学反应的本质是原子的重新组合。

化学反应围观示意图能清晰的使用微观粒子表示化学反应的本质和过程。

表示的化学反应为：Cl 2+2NaClO2==2NaCl+2ClO2典型例题解析：一、确定模型表示的物质例1：分子模型可以直观的表示分子的微观结构（分子模型中，不同颜色、大小的小球代表不同的原子）。

下图所示的分子模型表示的分子是A ．HCHO B．CO 2 C．NH 3 D．CH 4【解析】:模型表示物质的确定要从物质的元素种类、每个分子中原子的个数、原子的总数来综合考虑。

模型中小球的大小及颜色不同值代表了不同种类的原子，也就是代表了宏观上的元素种类的不同。

同种小球的个数代表了同种原子的个数。

本题中有三种不同的小球，说明分子中有三种不同的原子，且其中有两个同种原子，另外分别有两种一个原子。

符合条件的只有A 。

【答案】：A 。

二、判定模型表示的变化例2：下列用微观图示表示的物质变化，属于化学变化的是A ．①②B ．②③C ．①③D ．①②③【解析】：化学变化的判定标准就是要有新物质生成。

在三个变化中，①表示了氢气和氧气反应生成水的反应，有新物质水生成，化学变化。

②中变化前是A 、B 两种物质，变化后仍然是这两种物质，没有新物质生成，物理变化。

③反应前有钠离子、氯离子、氢离子和氢氧根离子，反应后氢离子和氢氧根离子生成了水，有新物质生成，化学变化。

【答案】：C 。

三、观察模型变化的结果例3：右图表示封闭在某容器中的少量液态水的微观示意图(该容器的活塞可以左右移动) 。

煮沸后，液态水变成水蒸气。

在这一过程中，发生的变化是（）【解析】：水受热由液态变成水蒸气是物理变化，根据物理变化的定义，变化前后物质不变，水分子的本身大小和个数也不会改变，仅仅是分子间的间隔变大，且分子还是均一的状态，不会跑到容器的一端。

【答案】：B 。

四、判定模型表示的化学反应类型例4：如图所示的微观化学变化的反应类型是A ．置换反应B ．化合反应C ．分解反应D ．复分解反应【解析】：观察反应前后模型的变化，可以知道：反应前只有一种化合物，反应后生成了一种化合物和一种单质，符合一分为多这样的特征，应该是分解反应。

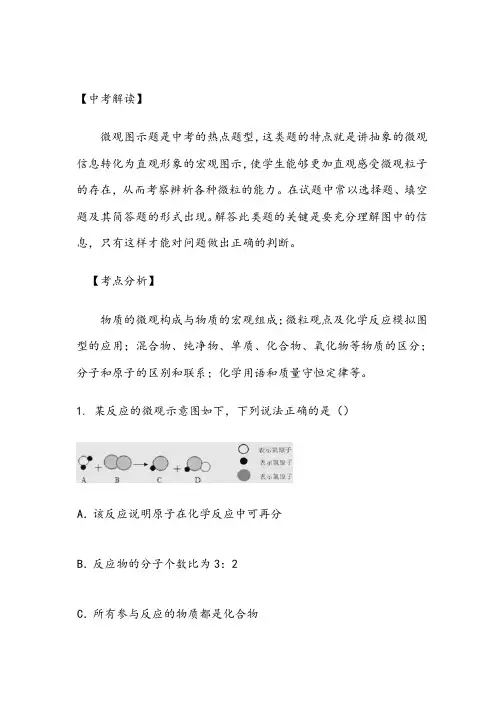

【中考解读】微观图示题是中考的热点题型，这类题的特点就是讲抽象的微观信息转化为直观形象的宏观图示，使学生能够更加直观感受微观粒子的存在，从而考察辨析各种微粒的能力。

在试题中常以选择题、填空题及其简答题的形式出现。

解答此类题的关键是要充分理解图中的信息，只有这样才能对问题做出正确的判断。

【考点分析】物质的微观构成与物质的宏观组成；微粒观点及化学反应模拟图型的应用；混合物、纯净物、单质、化合物、氧化物等物质的区分；分子和原子的区别和联系；化学用语和质量守恒定律等。

1. 某反应的微观示意图如下，下列说法正确的是（）A．该反应说明原子在化学反应中可再分B．反应物的分子个数比为3：2C．所有参与反应的物质都是化合物D．D物质中氯元素的化合价+12. 已知某反映的微观示意图如下，下列说法正确的是（）A、该反应不符合质量守恒定律B、参加反应的分子个数比是5:2C、该反应中反应物都是化合物D、该反应前后的分子种类改变3.如图3是一个化学反应的微观模型图，其中和表示两种原子，甲、乙分别表示反应前和反应后的物质，下列说法错误．．的是A.该反应遵守质量守恒定律B. 该反应可表示为2H2O === 2H2↑ + O2↑C. 甲中所有物质都是化合物D.该反应属于分解反应4、如图为某化学反应的微观示意图，其中“”“”和“”分别表示三种不同元素的原子。

下列说法不正确．．．的是（）A．该反应为置换反应 B．反应物都是化合物C．原子是化学变化中的最小粒子反应反应D．化学反应前后，原子的种类和数目不变5、下图所示的微观变化与下列反应及反应类型对应正确的是（）A. 2CO + O 2 2CO2化合反应B. 2HI + Cl 2 2HCl + I2置换反应C. 2H2O 2H2↑+ O2↑分解反应D. 2HCl + CuO CuCl2 + H2O 复分解反应6、尾气催化转化器将汽车尾气中的有毒气体转变为无毒气体。

其微观过程如下图所示，其中不同的圆球代表不同的原子。

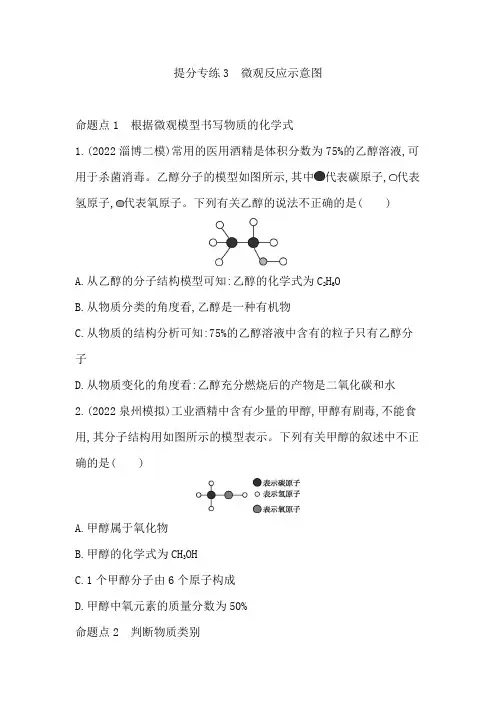

提分专练3 微观反应示意图命题点1 根据微观模型书写物质的化学式1.(2022淄博二模)常用的医用酒精是体积分数为75%的乙醇溶液,可用于杀菌消毒。

乙醇分子的模型如图所示,其中代表碳原子,代表氢原子,代表氧原子。

下列有关乙醇的说法不正确的是( )A.从乙醇的分子结构模型可知:乙醇的化学式为C2H6OB.从物质分类的角度看,乙醇是一种有机物C.从物质的结构分析可知:75%的乙醇溶液中含有的粒子只有乙醇分子D.从物质变化的角度看:乙醇充分燃烧后的产物是二氧化碳和水2.(2022泉州模拟)工业酒精中含有少量的甲醇,甲醇有剧毒,不能食用,其分子结构用如图所示的模型表示。

下列有关甲醇的叙述中不正确的是( )A.甲醇属于氧化物B.甲醇的化学式为CH3OHC.1个甲醇分子由6个原子构成D.甲醇中氧元素的质量分数为50%命题点2 判断物质类别3.(2022聊城一模)下列各图中“”“”分别表示不同元素的原子,则其中可以表示化合物的是( )ABCD命题点3 书写反应的化学方程式、判断基本反应类型4.(2022台州)拉瓦锡在研究空气成分时,所做实验中涉及的一个化学反应可用如图表示,该反应属于( )A.分解反应B.化合反应C.置换反应D.复分解反应5.(2022临沂模拟)“宏观辨识与微观探析”是化学核心素养之一。

(1)如图为某化学反应的微观示意图。

写出该反应的化学方程式: 。

(2)如图是某化学反应的微观示意图。

该反应的化学方程式是。

(3)下图是某反应的微观示意图。

该反应的化学方程式为。

命题点4 从微观角度解释质量守恒定律类型1 微观反应示意图已配平6.(2022眉山)科学家研制出一种新型的催化剂,可以去除装修残留的甲醛(CH2O),反应过程的微观示意图如图。

下列说法错误的是( )A.分子在化学变化中可再分B.反应前后分子数目和原子数目均发生改变C.反应物和生成物共有3种化合物D.反应的化学方程式为CH2O+O2CO2+H2O7.(2022盘锦)二氧化碳在一定条件下可以转化为甲醇(CH3OH),其反应的微观示意图如下,下列说法中不正确的是( )A.X的数值为3B.在化学反应前后原子的种类不变C.该反应为置换反应D.反应前后氢元素的化合价发生改变类型2 微观反应示意图未配平8.(2022衡阳)某化学反应的微观示意图如图所示,有关该化学反应的说法错误的是( )A.化学反应前后元素的种类不变B.丙是形成酸雨的气体之一C.该反应生成的丙、丁分子个数比为1∶1D.该反应是置换反应类型3 推断反应物或生成物的组成或化学式9.(2022黔东南)纯净物甲是一种绿色能源。

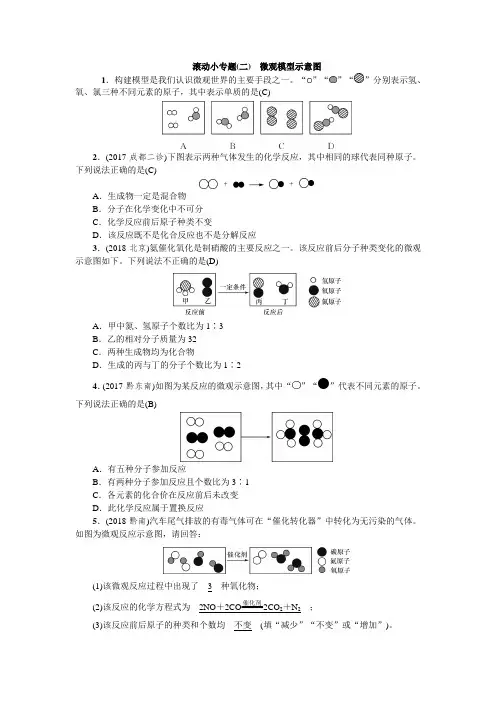

滚动小专题(二) 微观模型示意图1．构建模型是我们认识微观世界的主要手段之一。

“”“”“”分别表示氢、氧、氯三种不同元素的原子，其中表示单质的是(C)2．(2017·成都二诊)下图表示两种气体发生的化学反应，其中相同的球代表同种原子。

下列说法正确的是(C)A ．生成物一定是混合物B ．分子在化学变化中不可分C ．化学反应前后原子种类不变D ．该反应既不是化合反应也不是分解反应3．(2018·北京)氨催化氧化是制硝酸的主要反应之一。

该反应前后分子种类变化的微观示意图如下。

下列说法不正确的是(D)A ．甲中氮、氢原子个数比为1∶3B ．乙的相对分子质量为32C ．两种生成物均为化合物D ．生成的丙与丁的分子个数比为1∶24．(2017·黔东南)如图为某反应的微观示意图，其中“”“”代表不同元素的原子。

下列说法正确的是(B)A ．有五种分子参加反应B ．有两种分子参加反应且个数比为3∶1C ．各元素的化合价在反应前后未改变D ．此化学反应属于置换反应5．(2018·黔南)汽车尾气排放的有毒气体可在“催化转化器”中转化为无污染的气体。

如图为微观反应示意图，请回答：(1)该微观反应过程中出现了__3__种氧化物；(2)该反应的化学方程式为__2NO ＋2CO=====催化剂2CO 2＋N 2__；(3)该反应前后原子的种类和个数均__不变__(填“减少”“不变”或“增加”)。

6．(2017·自贡)下面是A 、B 、C 、D 四种物质的微观示意图。

请回答下列问题：(1)可燃冰是上述物质中的__A__(填字母)物质的水合物。

(2)上述物质中产生温室效应的是__C__(填字母)。

(3)上述物质中属于单质的是__B__(填字母)，属于有机物的是__CH 4__(填化学式)。

(4)物质构成的最准确说法：D 物质的一个分子是由__2个氢原子和一个氧原子__构成的。

7．(2018·凉山)研究和探索物质间的性质，总是建立在宏观与微观之间，现有下列图示：(1)若C 是空气中的主要成分，则C 与D 的质量比是__14∶27__；(2)若C 是氧化物，且A 与B 的分子个数比为4∶7时，该反应的化学方程式是__4NH 3＋7O 2=====一定条件4NO 2＋6H 2O__。

2022～2023学年第二学期初三第二次模拟考试试卷初三化学本次考试可能用到的相对原子质量：C-12 H-1 O-16 Na-23 Ca-40选择题（共40分）单项选择题（包括20题，每题2分，共40分。

每题只有一个选项符合题意。

）1.5月14日，2023年苏迪曼杯世界羽毛球混合团体锦标赛在苏州奥体中心体育馆拉开序幕。

羽毛球拍材质主要有钛合金、全碳素、铝碳纤维一体等，其中钛合金材料属于A.无机非金属材料B.合成材料C.金属材料D.复合材料2.又是一年枇杷黄，上周我校举行了初三枇杷采摘节活动。

以下枇杷中富含的营养物质能为人体提供能量的是·A，维生素C B.糖类 C.微量元素 D.水3.下列物质由原子直接构成的是A.氦气B.干冰C.氧气D.食盐4用“”代表氢原子，能表示2个氢分子的微粒图示是A. B. C. D.阅读下列资料，回答5~7题。

动植物的呼吸作用及人类活动中的化石燃料燃烧都需要消耗氧气，产生二氧化碳。

而植物的光合作用却大量吸收二氧化碳，释放氧气。

如此就构成了生物图的氧循环。

大气中的氧主要以双原子分子O2形态存在，并且表现出很强的化学活泼性。

这种化学活性足以影响能与氧气生成各种化合物的其他元素（如碳、氢、氮、硫、铁等）的地球化学循环。

5.下列关于氧气的性质，说法不正确的是A.通常情况下，氧气的密度略大于空气B.工业上从液态空气中获得氧气·C.用红磷燃烧法，可以去除一瓶空气中的氧气，得到较纯净的氮气D.物质与氧气发生氧化反应时总会发光放热6.光合作用产生氧气的同时还产生了葡萄糖（C6H12O6），下列关于葡萄糖说法正确的是A.葡萄糖属于有机高分子化合物B.葡萄糖是由6个碳原子、12个氢原子和6个氧原子组成C.葡萄糖中碳、氢、氧元素质量比为6:1:8D葡萄糖的相对分子质量为180g7.自然界中存在着各种化学变化，下列选项所示的物质间的转化不能一步实现的是A.Cu→Cu2（OH）2CO3B.CH4→COC.S→SO2D.Fe2O3→FeSO48·规范的实验操作是实验成功的保证。

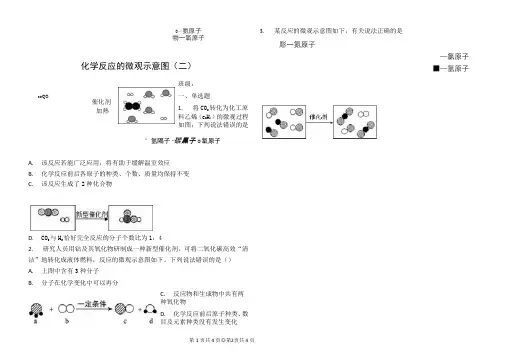

ooQO0—氨原子物一氧原子化学反应的微观示意图（二）班级：一、单选题1.将CO2转化为化工原料乙烯（C2H4）的微观过程如图：下列说法错误的是°氢隔子•碳黒子O氧原子A.该反应若能广泛应用，将有助于缓解温室效应B.化学反应前后各原子的种类、个数、质量均保持不变C.该反应生成了2种化合物D.CO2与H2恰好完全反应的分子个数比为1：42.研究人员用钻及其氧化物研制成一种新型催化剂，可将二氧化碳高效“清洁”地转化成液体燃料，反应的微观示意图如下。

下列说法错误的是（）A.上图中含有3种分子B.分子在化学变化中可以再分C.反应物和生成物中共有两种氧化物D.化学反应前后原子种类、数目及元素种类没有发生变化3.某反应的微观示意图如下，有关说法正确的是彫一氮原子—氯原子■—氫原子催化剂加熱第1页共4页◎第2页共4页A.该反应中所涉及的四种物质均为化合物B.化学反应前后，原子个数改变了C.a、b、c、d四种物质均由分子构成D.a物质中氮元素的化合价为+3价4.“尾气催化转换器”将汽车尾气中的有毒气体转变为无毒气体。

其微观过程如下图所示，其中不同的圆球代表不同的原子。

下列说法中正确的是：（反应前）（减应后）①生成物全部是化合物②参加反应的两种分子个数比为1：1③反应后分子个数变少了④反应后原子个数变少了A.①②B.②③C.只有③D.③④5.'亍表示氢原子，二厂表示氧原子，它们组成的分子发生了如图所示的反应。

关于该反应的说法不正确的是A.该反应属于化合反应B.反应前后元素种类没有改变C.原子在化学反应中不能再分D.反应前后分子的种类没有改变第3页共4页◎第4页共4页觀一氮原子—氫原子・—氢原子A.该反应中所涉及的四种物质均为化合物B.化学反应前后，原子个数改变了C.a、b、c、d四种物质均由分子构成D.a物质中氮元素的化合价为+3价7.如图是一个化学反应的微观模型图，其中•和.•表示两种原子，甲、乙分别表示反应前和反应后的物质，下列说法正确的是（）A.参加反应的X、Y两物质的粒子个数比为3：4B.该反应属于置换反应C.w物质中碳元素的质量分数为75%D.化学反应前后原子的个数改变9•下图是某密闭容器中物质变化的微观示意图。

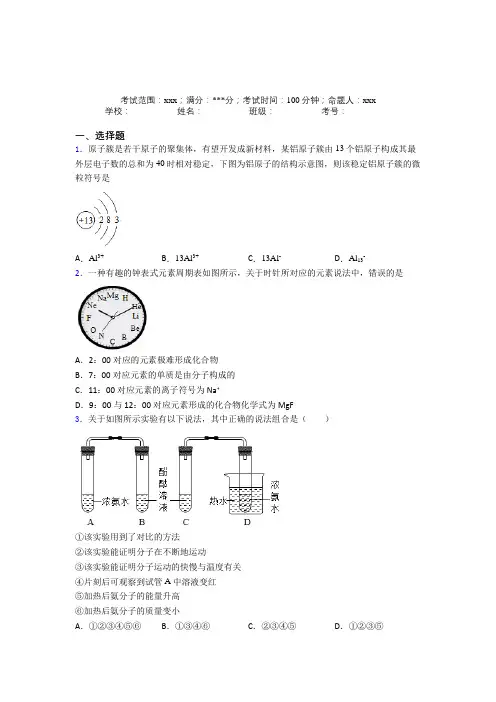

考试范围：xxx；满分：***分；考试时间：100分钟；命题人：xxx 学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．原子簇是若干原子的聚集体，有望开发成新材料，某铝原子簇由13个铝原子构成其最外层电子数的总和为40时相对稳定，下图为铝原子的结构示意图，则该稳定铝原子簇的微粒符号是A．Al3+B．13Al3+C．13Al-D．Al13-2．一种有趣的钟表式元素周期表如图所示，关于时针所对应的元素说法中，错误的是A．2：00对应的元素极难形成化合物B．7：00对应元素的单质是由分子构成的C．11：00对应元素的离子符号为Na+D．9：00与12：00对应元素形成的化合物化学式为MgF3．关于如图所示实验有以下说法，其中正确的说法组合是（）①该实验用到了对比的方法②该实验能证明分子在不断地运动③该实验能证明分子运动的快慢与温度有关④片刻后可观察到试管A中溶液变红⑤加热后氨分子的能量升高⑥加热后氨分子的质量变小A．①②③④⑤⑥B．①③④⑥C．②③④⑤D．①②③⑤4．下列说法正确的是A．同种分子构成的物质是纯净物，纯净物一定由同种分子构成B．所有的原子都是由质子、中子和电子构成C．金属元素有正化合价，因此非金属元素一定没有正化合价D．最外层电子数是8的原子一定是稀有气体元素的原子5．宜昌磷矿资源丰富。

已知一个磷原子核内含有15个质子,相对原子质量为31,则磷原子的核外电子数为A．8B．15C．16D．316．根据如图有关信息判断，下列说法错误的是A．氯离子(Cl﹣)核内有17个质子B．镁离子与氯离子的电子层数相等C．在化学反应中，镁原子易失去电子D．在化学反应中，镁原子和氯原子形成的化合物是由离子直接构成7．A原于与B原子的质量比为a：b，而碳12原子与B原子的质量比为c：d，则A原子的相对原子质量为A．12ad/bcB．bc/12adC．12ac/bdD．ad/12ac8．推理是学习化学的一种重要的方法，下列推理得出的相关结论合理的是（）A．阳离子一定带正电荷，所以带正电荷的粒子一定是阳离子B．化合物是由不同种元素组成的纯净物，所以只含一种元素的物质一定不是化合物C．氧化物中含有氧元素，所以含氧元素的化合物都是氧化物D．分子、原子可以构成物质，所以物质一定都是由分子或原子构成的9．下列客现事实对应的微观解释错误的是（）A．NaOH溶于水放热——离子扩散过程吸收的热小于水合过程放出的热B．金属很难被压缩——分子间没有间隔C．过氧化氢溶液是混合物——由不同种分子构成D．白磷、红磷的物理性质差异较大——磷原子的排列方式不同10．下列说法正确的是A．春天里柳絮飘扬，说明分子是不断运动的B．氢气球在高空膨胀，是因为氢气分子体积变大C．水蒸发由液态变成气态的过程中，水分子之间的间隔保持不变D．水和二氧化碳性质不同，是因为不同分子的构成不同11．如图为某粒子的结构示意图，下列说法正确的是（）A．一个该粒子有12个质子B．该粒子第一层的2个电子能量最高C．该粒子已达到相对稳定结构D．该元素的化学性质和氦元素相似二、填空题12．如表是元素周期表部分内容，请根据表中信息完成相关问题。
