临时用电接地电阻测试表

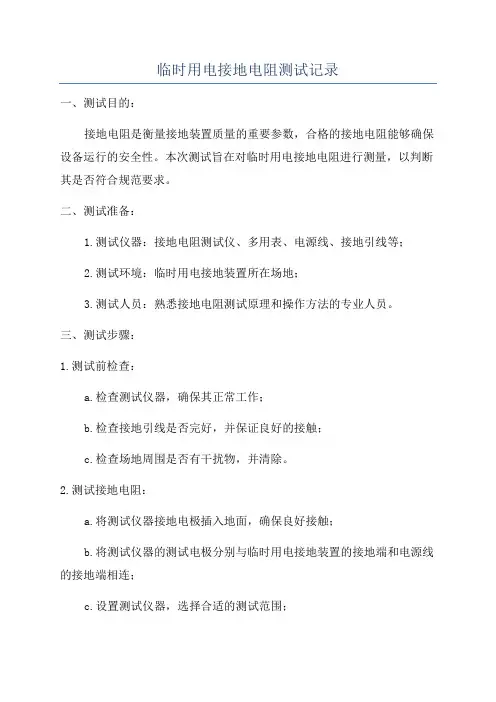

临时用电接地电阻测试记录一、测试目的：接地电阻是衡量接地装置质量的重要参数，合格的接地电阻能够确保设备运行的安全性。

本次测试旨在对临时用电接地电阻进行测量，以判断其是否符合规范要求。

二、测试准备：1.测试仪器：接地电阻测试仪、多用表、电源线、接地引线等；2.测试环境：临时用电接地装置所在场地；3.测试人员：熟悉接地电阻测试原理和操作方法的专业人员。

三、测试步骤：1.测试前检查：a.检查测试仪器，确保其正常工作；b.检查接地引线是否完好，并保证良好的接触；c.检查场地周围是否有干扰物，并清除。

2.测试接地电阻：a.将测试仪器接地电极插入地面，确保良好接触；b.将测试仪器的测试电极分别与临时用电接地装置的接地端和电源线的接地端相连；c.设置测试仪器，选择合适的测试范围；d.启动测试仪器，开始测试；e.等待测试结果稳定并记录下来。

3.多点测试：a.在不同位置进行多点测试，以确保接地电阻的均匀性；b.按照相同的测试步骤进行多点测试，并记录每次测试的结果。

四、数据处理与评估：1.将测试结果进行整理，计算平均值；2.根据规范要求，判断测试结果是否合格；3.如果测试结果不合格，需进一步分析原因，并采取相应的纠正措施。

五、测试结果记录：测试地点，测试1(Ω)，测试2(Ω)，测试3(Ω)，平均值(Ω)，是否合格-------------，----------，----------，----------，------------，---------场地位置1，0.35，0.38，0.39，0.37，是场地位置2，0.42，0.40，0.41，0.41，是场地位置3，0.48，0.50，0.47，0.48，是六、测试结论：根据测试结果，临时用电接地电阻符合规范要求，能够确保设备运行的安全性。

七、测试建议：为了进一步提高设备运行的安全性，建议定期对临时用电接地电阻进行测试，并确保其始终符合规范要求。

检查周期表
注：工程公司每月对现场进行一次安全检查，其中包括对施工单位自检资料齐全性和符合性的检查；同时在用电申请批准之后的送电检查时。

施工现场临时用电电气材料明细表
施工现场临时用电验收记录表
施工现场接地极做法详图记录表
施工现场漏电保护器功能试验记录表
施工现场临时用电日常巡查记录表
工程名称：杭锦旗综合文化活动中心配电箱（柜）编号：月份：
巡视情况必须真实填写，每天至少保证巡视一次。

资料
资料
特种作业人员登记表
工程名称：表A7.3。

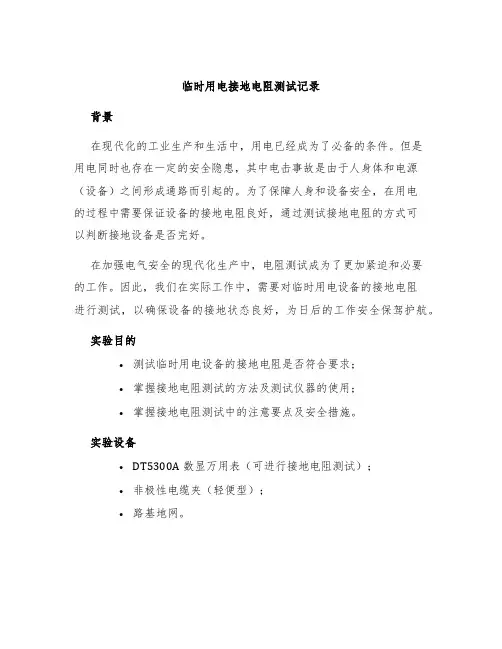

临时用电接地电阻测试记录背景在现代化的工业生产和生活中，用电已经成为了必备的条件。

但是用电同时也存在一定的安全隐患，其中电击事故是由于人身体和电源（设备）之间形成通路而引起的。

为了保障人身和设备安全，在用电的过程中需要保证设备的接地电阻良好，通过测试接地电阻的方式可以判断接地设备是否完好。

在加强电气安全的现代化生产中，电阻测试成为了更加紧迫和必要的工作。

因此，我们在实际工作中，需要对临时用电设备的接地电阻进行测试，以确保设备的接地状态良好，为日后的工作安全保驾护航。

实验目的•测试临时用电设备的接地电阻是否符合要求；•掌握接地电阻测试的方法及测试仪器的使用；•掌握接地电阻测试中的注意要点及安全措施。

实验设备•DT5300A数显万用表（可进行接地电阻测试）；•非极性电缆夹（轻便型）；•路基地网。

实验步骤1. 测量前的准备工作•安装路基地网：路基地网的大小应根据临时用电接地点情况进行合理安排，地网应处理干净整洁，地网与回路和（或）熔断器应联接良好，接头应严密；在进行测量前还应清理地网，以确保能够获得比较准确的测试数据。

•检查设备测试仪器：在进行测量前检查测试仪器是否正常开启，测试仪器的测试电源是否接入、测试夹子通明等。

如果检测到任何设备故障情况，应根据故障情况选对应的处理步骤。

2. 测量之前的设置•打开数显万用表：按照使用说明，打开数显万用表，进入接地电阻测试模式；•确定测试夹子及电极：测试夹子应轻便，可以夹住电缆，电极则应选择末端能与地表充分接触的界面，如土质、黄沙等；测试夹子的几何尺寸不要太大，以保证测试精度。

•使用测试夹子：根据测试夹子使用说明，将测试夹子与地线连接并排除夹子松勾、不贴合、不能夹住电缆等因素的影响。

3. 测量实验•测量前先检查测试点的电气连接，在保证测试安全的前提下进行测量；•测量时应进行多点测试，即在测试区域中选取若干个测试点，在不同的点上进行测试；•测量结束后将仪器接头拔下，并保持仪器内部的通电状态；•结束测量，关闭设备。

建筑施工现场临时用电绝缘电阻测试记录参
考模板范本 (一)
建筑施工现场临时用电绝缘电阻测试记录参考模板范本
一、测试对象
施工现场临时用电配电系统。

二、测试原则
本测试采用万用表进行，测试时应断开电源。

测试时，应尽量保证测试点之间的电气隔离，对于已接地保护（PE）的测试点，应当从接地线上进行测试。

对于测试过程中发现的各种电器设备的漏电流和地接线的接地电阻值等情况，应立即进行修理或更换。

三、测试数据
序号测试点测试电压（V）测试电流（mA）测试时间（s）
绝缘电阻值（MΩ）状态
1 分配箱500 1.5 15 ≥0.5 合格
2 单相插座500 1.5 15 ≥0.5 合格
3 三相插座500 1.5 15 ≥0.5 合格
4 测温仪500 1.
5 15 ≥0.5 合格
5 电动工具箱500 1.5 15 ≥0.5 合格
6 施工灯泡500 1.5 15 ≥0.5 合格
7 污水泵500 1.5 15 ≥0.5 合格
四、测试结果说明
本次测试结果全部合格。

在实际施工过程中，应每两周对用电设备进行一次绝缘电阻测试，及时发现并修复漏电设备，确保施工现场用电设备的安全性。

五、注意事项
1. 测试时安全第一，电源必须断开。

2. 各测试点间应保持电气隔离。

3. 对于已接地保护（PE）的测试点，应当从接地线上进行测试。

4. 发现电器设备的漏电流和地接线的接地电阻值等情况，应立即进行修理或更换。

5. 在实际施工过程中，应每两周对用电设备进行一次绝缘电阻测试，及时发现并修复漏电设备。

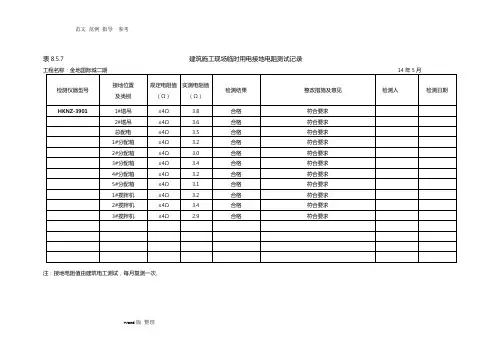

表8.5.7 建筑施工现场临时用电接地电阻测试记录工程名称：金地国际城二期14年5月检测仪器型号接地位置及类别规定电阻值（Ω）实测电阻值（Ω）检测结果整改措施及意见检测人检测日期HKNZ-3901 1#塔吊≤4Ω 3.8 合格符合要求2#塔吊≤4Ω 3.6 合格符合要求总配电≤4Ω 3.5 合格符合要求1#分配箱≤4Ω 3.2 合格符合要求2#分配箱≤4Ω 3.0 合格符合要求3#分配箱≤4Ω 3.4 合格符合要求4#分配箱≤4Ω 3.2 合格符合要求5#分配箱≤4Ω 3.1 合格符合要求1#搅拌机≤4Ω 3.2 合格符合要求2#搅拌机≤4Ω 3.4 合格符合要求3#搅拌机≤4Ω 2.9 合格符合要求注：接地电阻值由建筑电工测试，每月复测一次。

word版整理表8.5.7 建筑施工现场临时用电接地电阻测试记录工程名称：金地国际城二期14年5月检测仪器型号接地位置及类别规定电阻值（Ω）实测电阻值（Ω）检测结果整改措施及意见检测人检测日期HKNZ-3901 26#楼人货梯≤4Ω 3.8 合格符合要求1#切断机≤4Ω 3.6 合格符合要求2#切断机≤4Ω 3.5 合格符合要求1#弯曲机≤4Ω 3.2 合格符合要求2#弯曲机≤4Ω 3.0 合格符合要求调直机≤4Ω 3.4 合格符合要求1#电焊机≤4Ω 3.2 合格符合要求2#电焊机≤4Ω 3.1 合格符合要求注：接地电阻值由建筑电工测试，每月复测一次。

word版整理表8.5.7 建筑施工现场临时用电接地电阻测试记录工程名称：金地国际城二期14年6月检测仪器型号接地位置及类别规定电阻值（Ω）实测电阻值（Ω）检测结果整改措施及意见检测人检测日期HKNZ-3901 1#塔吊≤4Ω 3.8 合格符合要求2#塔吊≤4Ω 3.6 合格符合要求总配电≤4Ω 3.5 合格符合要求1#分配箱≤4Ω 3.2 合格符合要求2#分配箱≤4Ω 3.0 合格符合要求3#分配箱≤4Ω 3.4 合格符合要求4#分配箱≤4Ω 3.2 合格符合要求5#分配箱≤4Ω 3.1 合格符合要求1#搅拌机≤4Ω 3.2 合格符合要求2#搅拌机≤4Ω 3.4 合格符合要求3#搅拌机≤4Ω 2.9 合格符合要求word版整理注：接地电阻值由建筑电工测试，每月复测一次。

表8.5.4 建筑施工现场临时用电验收表注：验收栏目内有数据的，在验收栏目内填写实测数据或文字说明。

钢筋棚开关箱DZ15L100/490100A＜30mA现场电气负责人：年月日工程名称：南京高淳碧桂园一期A标段注：接地电阻值由建筑电工测试，每月复测一次。

工程名称：南京高淳碧桂园一期A标段注：接地电阻值由建筑电工测试，每月复测一次。

工程名称：南京高淳碧桂园一期A标段注：接地电阻值由建筑电工测试，每月复测一次。

表8.5.7 建筑施工现场临时用电接地电阻测试记录工程名称：南京高淳碧桂园一期A标段注：接地电阻值由建筑电工测试，每月复测一次。

表8.5.7 建筑施工现场临时用电接地电阻测试记录工程名称：南京高淳碧桂园一期A标段注：接地电阻值由建筑电工测试，每月复测一次。

表8.5.7 建筑施工现场临时用电接地电阻测试记录工程名称：南京高淳碧桂园一期A标段注：接地电阻值由建筑电工测试，每月复测一次表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：南京高淳碧桂园一期A标段注：绝缘电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：南京高淳碧桂园一期A标段注：绝缘电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：南京高淳碧桂园一期A标段注：绝缘电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：南京高淳碧桂园一期A标段注：绝缘电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程名称：南京高淳碧桂园一期A标段注：绝缘电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录工程：南京高淳碧桂园一期A标段注：绝缘电阻值由建筑电工测试，每月复测一次。

（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）。

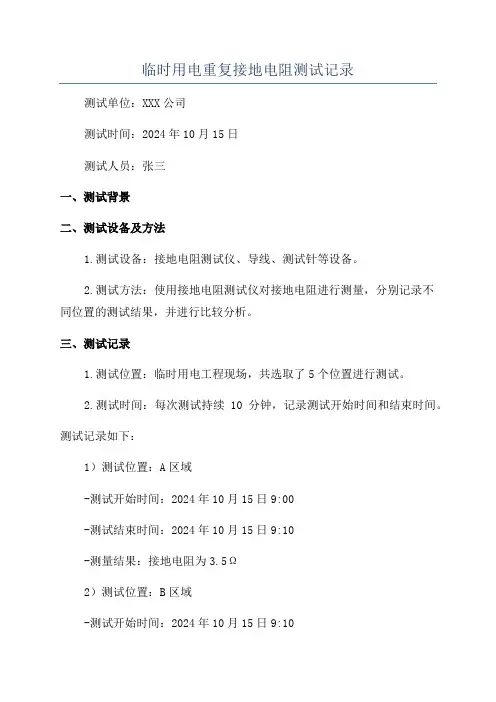

临时用电重复接地电阻测试记录测试单位：XXX公司测试时间：2024年10月15日测试人员：张三一、测试背景二、测试设备及方法1.测试设备：接地电阻测试仪、导线、测试针等设备。

2.测试方法：使用接地电阻测试仪对接地电阻进行测量，分别记录不同位置的测试结果，并进行比较分析。

三、测试记录1.测试位置：临时用电工程现场，共选取了5个位置进行测试。

2.测试时间：每次测试持续10分钟，记录测试开始时间和结束时间。

测试记录如下：1）测试位置：A区域-测试开始时间：2024年10月15日9:00-测试结束时间：2024年10月15日9:10-测量结果：接地电阻为3.5Ω2）测试位置：B区域-测试开始时间：2024年10月15日9:10-测试结束时间：2024年10月15日9:20-测量结果：接地电阻为4.2Ω3）测试位置：C区域-测试开始时间：2024年10月15日9:20-测试结束时间：2024年10月15日9:30-测量结果：接地电阻为3.8Ω4）测试位置：D区域-测试开始时间：2024年10月15日9:30-测试结束时间：2024年10月15日9:40-测量结果：接地电阻为4.0Ω5）测试位置：E区域-测试开始时间：2024年10月15日9:40-测试结束时间：2024年10月15日9:50-测量结果：接地电阻为3.9Ω四、测试结果分析根据以上测试结果可得知，在所选取的5个位置中，接地电阻的测试结果略有差异，但都在安全规范范围之内（通常要求不超过5Ω）。

并且，在不同的测试时间段内，接地电阻的数值也基本保持稳定。

根据测试结果的波动情况，可以推测出接地电阻与地质条件、设备使用情况等因素可能存在一定的关联。

进一步的分析和检测可以根据具体情况进行。

五、结论根据临时用电重复接地电阻的测试记录和分析结果，可以得出以下结论：-在所选取的位置中，接地电阻的测试结果基本符合安全规范要求。

-临时用电工程的接地电阻测试结果相对稳定，没有明显的异常情况。
