焊接工艺评定报告
焊接工艺评定报告编号：
*
焊接工艺规程编号：
批准人:
【
上海南洋热管锅炉制造有限公司
年月日
焊接工艺评定报告
焊接工艺评定报告
共3页第2页
焊接工艺评定报告
共3页第3页
》
NB/T 47014-2011各种焊接方法的专用焊接工艺评定因素 一、焊条电弧焊SMAW 1、重要因素：预热温度比已评定合格值降低50℃以上 2、补加因素： 1).*焊条的直径改为大于6mm； 2)*从评定合格的焊接位置改变为向上立焊； 3)*道间最高温度比经评定记录值高50℃以上； 4)改变电流种类或极性； 5)*增加线能量或单位长度焊道的熔敷金属体积超过评定合格值； 6)*由每面多道焊改为每面单道焊； 二、埋弧焊SAW 1、重要因素： 1)改变混合焊剂的混合比例； 2)添加或取消附加的填充丝；与评定值比，其体积改变超过10%； 3)若焊缝金属合金含量主要取决于附加填充金属时，当焊接工艺改变引起焊缝金属中重 要合金元素超出评定范围； 4)预热温度比已评定合格值降低50℃以上。 2、补加因素： 1)*道间最高温度比经评定记录值高50℃以上； 2)改变电流种类或极性； 3)*增加线能量或单位长度焊道的熔敷金属体积超过评定合格值； 4)*由每面多道焊改为每面单道焊； 5)*机动焊、自动焊时，单丝焊改为多丝焊，或反之。 三、钨极气体保护焊GTAW(TIG) 1、重要因素： 1)增加或取消填充金属； 2)实芯焊丝、药芯焊丝、金属粉之间变更； 3)预热温度比已评定合格值降低50℃以上; 4)改变单一保护气体种类；改变混合保护气体规定配比；从单一保护气体改用混合保护 气体或反之；增加或取消保护气体； 5)当类别号为Fe10I、Ti-1、Ti-1、Ni-1~Ni-5时，取消焊缝背面保护气体，或背面保 护气从惰性气体改变为混合气体； 6)当焊接Fe10I、Ti-1、Ti-1类材料时，取消尾部保护气体；尾部保护气从惰性气体改 变为混合气体；或尾部保护气体流量比评定值减少10%或更多； 7)对纯钛、纯铝合金、钛钼合金，在密封室内焊接，改变为密封室外焊接。 2、补加因素： 1)*从评定合格的焊接位置改变为向上立焊； 2)*道间最高温度比经评定记录值高50℃以上； 3)改变电流种类或极性； 4)*增加线能量或单位长度焊道的熔敷金属体积超过评定合格值； 5)*由每面多道焊改为每面单道焊； 6)*机动焊、自动焊时，单丝焊改为多丝焊，或反之。 四、等离子弧焊PAW
常州科技金融中心钢结构工程 （现场环境） 焊 接 工 艺 评 定 报 告 报告编号： PD0726004 编制： 审核： 审批： 江苏常虹钢结构工程有限公司 二0一五年七月
焊接工艺评定报告目录
第2页共8页工程名称常州科技金融中心（钢结构）指导书编号ZDS2015055 母材钢号Q345B 板厚或管 径X壁厚 25/25 轧制或热 处理状态 热 轧 生产厂 江西萍钢实业股份 有限公司 焊接材料生产厂牌号型号类型 烘干制度 （℃×h） 备注 焊条/ / / / / / 焊丝常州华通焊业股份有限公司ER50-6 Φ1.2 / / / 焊剂或气体常州合众工业气体有限公司CO2 / 气体/ / 焊接方法二氧化碳气体保护焊焊接位置对接平焊 焊接设备型号NBC-500 电源及极性直流反接 预热温度（℃）/ 层间温度（℃）/ 后热温度（℃） 及时间（min） / 焊后热处理/ 接 头及坡 口尺寸图焊接顺序图 焊接工艺参数道 次 焊接 方法 焊条或焊丝焊剂或 保护气 保护气体 流量 （L/min） 电流 （A） 电压 （V） 焊接速度 （cm/min） 热输入 （kJ/c m） 备 注牌号Φ（mm） 1 平焊ER50-6 Φ1. 2 CO2 15 125 21 8 / 2 平焊ER50-6 Φ1.2 CO2 15 125 21 8 / 3 平焊ER50-6 Φ1.2 CO2 15 125 21 8 / 4 平焊ER50-6 Φ1.2 CO2 1 5 125 21 8 / 5 平焊ER50- 6 Φ1.2 CO2 15 125 21 8 / 6 平焊ER50-6 Φ1.2 CO2 15 125 21 8 / 技术措施 焊前清理磨光机打磨道间清理磨光机打磨背面清根/ 其他： 编制审核
NB/T 47014-2011《承压设备焊接工艺评定》 标准解析 一、我国压力容器焊接工艺评定标准的制定和演变过程。 我国压力容器焊接工艺评定标准的建立要追溯到七十年代末，随着焊接工艺技术的发展以及对工艺评定认识的加深，该标准经过了多次修订。其演变过程为： （1）1980年颁布的JB741-80《钢制焊接压力容器技术条件》附录二。 （2）1985年颁布的JB3964-85《压力容器焊接工艺评定》代替JB741-80附录二。 （3）1992年颁布的JB4708-92《钢制压力容器焊接工艺评定》代替JB3964-85。 （4）2000年颁布的JB4708-2000《钢制压力容器焊接工艺评定》代替JB4708-92。 （5）2011年颁布的NB/T47014-2011《承压设备焊接工艺评定》代替JB4708-2000。 在2000年颁布JB4708-2000版后，为了对按92版标准评定的项目适用性做出答复，国家质监局于2001年下发了质技监办发【2001】003号文（关于执行JB4708-2000《钢制压力容器焊接工艺评定》标准的意见），提出了以往按92版做的工艺评定哪些可继续有效，哪些需要补做项目，并要求对继续有效的评定，要按2000版进行转化。 在GB713-2008《锅炉压力容器用钢板》标准发布后，国家质检

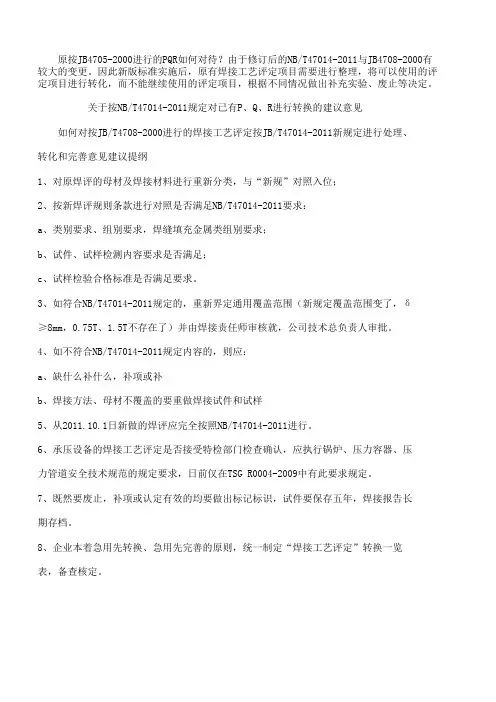

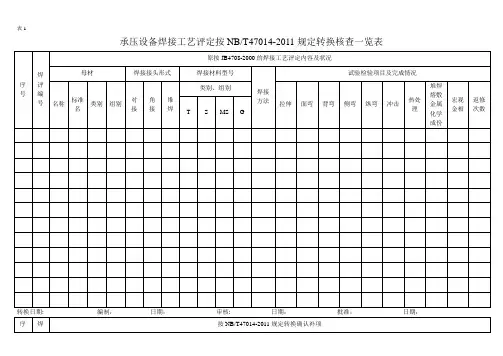

总局以质检特函【2008】64号文《关于GB713-2008实行过渡期安排的通知》中，提出了由于钢板钢号的改变，对已进行的工艺评定需进行转换，但如何转换，没有明确规定。 二、NB/T 47014修订原则 修订原则是国际上通用标准接轨并结合中国的法规和国内的实际情况，参照采用ASMEⅨ制定适用于我国锅炉、压力容器、压力管道三类产品的统一的焊接工艺评定标准。 目前国际上焊接方面的标准，虽然不断有ISO国际标准出台，但实际使用的还是两大体系的标准，即欧洲标准和泛太平洋地区使用的美国标准；焊接工艺评定也一样，欧洲采用的标准是EN288《金属材料的焊接工艺规程及评定》。该标准后来被等效采用为ISO15609《金属材料焊接规程及评定》，这个标准逐渐被国际认可。但在我国还处于认识阶段。由于我国现行锅炉、压力容器和压力管道行业基本都参照采用了ASMEⅨ，且其权威性和广泛性一直被国际上多数国家所公认，因此本次标准修订参照ASMEⅨ。 三、NB/T47014编制基础 本标准的编制基础有： 1.当前在锅炉、压力容器、压力管道行业实施的焊接工艺评定标准。 （1）J B4708-2000 《钢制压力容器焊接工艺评定》。 （2）J B/T4734-2002 《铝制焊接容器》附录B。 （3）J B/T4745-2002 《钛制焊接容器》附录B。 （4）J B/T4755-2006 《铜制焊接容器》附录B。
焊接方法 焊接材料适用厚度范围评定标准 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 焊接工艺评定报告SMAW J507 焊接工艺评定任务书 焊接工艺评定报告 焊接工艺评定指导书 母材、焊材质证书抄件 无损检测报告 焊后热处理报告 力学和弯曲性能试验报告 焊评施焊记录表 外观和无损检测记录表 力学性能检测记录表 结论7?14 类别、组别号 焊接工艺评定编号 （ PQR02) 焊接工艺规程编号（PWPS02) Q345R Fe-1、Fe-1-2 7mm 焊缝金属 0?14 NB/T47014- 2011 ? > 本评定按_NB/T47014-2011_标准规定，焊接试件，检验试样，测定性能，确认试验记录正确。评定结果：■合格□不合格
焊接工艺评定任务书 表码号：Q/CKED102-2009 共1页第1页 检验项目、评定指标及试样数量
预焊接工艺规程 表码号：Q/CKED026-2009 单位名称： 有限公司 预焊接工艺规程编号： PWPS02 日期：2011.12.18 焊接工艺评定报告编号： PQR02 焊接方法： SMAW 机械化程度（手工、半自功、自动）： 手工 母材： 类别号 Fe-1 组别号 Fe-1-2 与类别号 Fe-1 组别号 Fe-1-2 相焊及 标准号 GB713-2008 钢 号 Q345R 与标准号 GB713-2008 钢 号 Q345R 相焊 厚度范围： 母材： 对接焊缝 6-14mm 角焊缝 不限 管子直径、厚度范围： 对接焊缝 / 角焊缝 / 焊缝金属厚度范围： 对接焊缝 0-14mm 角焊缝 _______ 不限 其他： ■/ ________________________________________ 共2页第

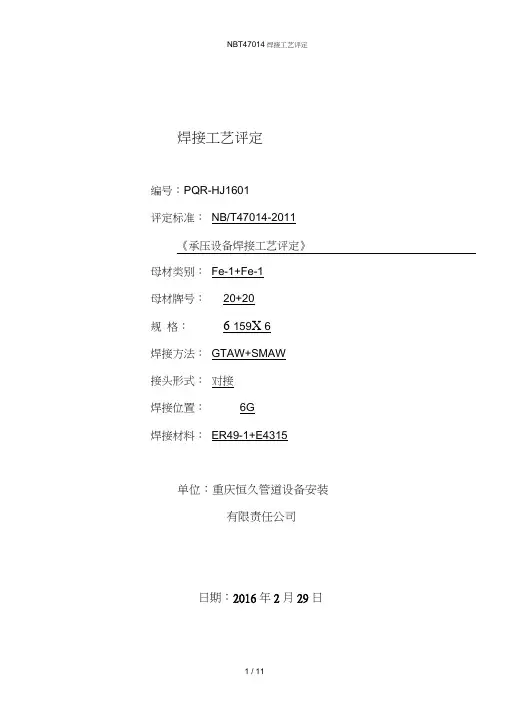

焊接工艺评定 编号:PQR-HJ1601 评定标准：NB/T47014-2011 《承压设备焊接工艺评定》 母材类别：Fe~~l+FeT 母材牌号：20+20 规格：?159X6 焊接方法：GTAW+SMAW 接头形式：对接 焊接位置：6G 焊接材料：ER49-1+E4315 单位：重庆恒久管道设备安装 有限责任公司 日期：2016年2月29日
焊接工艺评定目录
焊接工艺评定报告(PQR) 单位名称重庆恒久管道设备安装有限责任公司 焊接工艺评定报告编号PQRTIJ1601 预焊接工艺规程编号PWPS-HJ1601 焊接方法_____________________ 机动化程度(手工、机动、自动) 手工 接头简图：(坡口形式、尺寸.衬垫.每种焊接方法或焊接工艺的焊缝金属厚度) 7/, V///////////////：^ 母材： 材料标准____________________ 材料代号__________ 20 _______________________ 类、组别号Fe-1-1与类、组别号Fe-1-1相焊 厚度________ 6mm ____________________ ( 直径_________ G 159mm __________________ 其他________ 二______________________________ 填充金属： 焊材类别 _________ 焊材标准焊丝：GB/T14957-94 焊条:GB/T5117-2012 焊材型号ER49-1；E4315 焊后热处理： 保温温度(°C ) --- ---------- 保温时间(h) --- ---------- 保护气体： 气体种类混合比流量(L/min) 保护气―H _________ 尾部保护气一一一—____________ 背面保护气一—一一 电特性： 电流种类 ____________ DC ________________________ 极性 __________ GTAW： EN； SMAW1 EP ___________ 鸽极尺寸(nun) _____________________ 焊接电流(A) GTAW： 80-120； SMAW： 80-130 烽接坡口焊接层次 : ＞层—: .层匚”.厂
古城副井行政办公楼 钢结构挑檐手工电弧焊焊接工艺评定报告 编制部门： 编制： 审定： 批准部门： 批准：
手工电弧焊焊接工艺评定报告 1.评定材质： 16M n钢材评定厚度δ=36mm 2.评定目的： 为了验证施焊中的焊接工艺性的正确性。 3. 评定接头形式： 背部带衬板的组合焊缝。 衬板和腹翼板应根据拼点规定，点焊牢固，每一边都有拼点焊缝。 施焊分9层焊接，采用直线运条，当焊宽超过3-4φ焊时采用分道焊。其中φ焊为焊条直径。 4.参数选择： 打底层：φ3.2mm E5015 I=120±10(A) U=22±2(v) V=10±1c m/min 其余层：φ4mm E5015 I=190±10(A) U=22±2(v) V=13±1m/h 随着焊缝宽度增加,对焊速可作相应的调整. 焊接材质都选用J506或J507焊接. 5. 极性及电流种类； 选用交流弧焊机(J506) 6. 检测： Ⅰ主控项目
焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬伤、未焊满、根部收缩等缺陷。 2、不允许有表面裂纹、夹渣、未焊透、焊缝宽度,应盖边每边2-4㎜，平缓过渡，飞溅应清除干净。 3、力学试验： 取试件进行力学试验，应符合建筑工程试验、检验标准。
焊接工艺评定报告 编号：001 评定项目：手工电弧焊 焊接方法：手工电弧焊 焊接工艺评定人：赵海职称：职务：负责评定单位：山西宏图建设工程有限公司 填写评定日期：2012年11月18日 批准人：职称：职务：批准评定报告单位： 批准评定日期：2012年5月18日 接头： 接头形式：组合焊缝 衬垫（有、无）：背部采用如图衬垫 衬垫材料：A3 其它：摭点时拉开 母材：
PQR编号：QZ-HC1612-25焊接工艺评定报告 编制: 审核: 批准:
叮叮小文库 焊接工艺评定报告 衢州市河川翻板闸门有限公司 QZ-HC1612-25 焊接工艺指导卡编号HC-161225 SMAW 机械化程度（手工、半自动、全自动）手工 接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度） 根据推荐先前提供的资料，按照图 1结构画图，钝边0.5?1mm, 坡口 角度30?40 °，间隙2? 3mm 母 材: 材料标准：GB3274-88 钢号：Q 235B 类、组别号: I -1与类、组别号I -1 相焊 厚度: 8 mm 直径: / 苴/、他: / 焊后热处理: 热处理温度（C）: / 保温时间（h）: / 保护气 气体种类 / 混合比 / 流量（L/ min）/ 尾部保护气/ / / 背面保护气/ / / 填充金属：碳钢焊条 焊材标准：GB/ T5117-2012 焊材牌号：CHT711 焊材规格：①1.2 焊缝金属厚度：8 其他：/ 电流种类：交流极性：正极性钨极尺寸：/ 焊接电流（A）: 160焊接电压（V）: 36其他：/ 表HC-GYPD NO : 01 焊接位置: 对接焊缝位置: 角焊缝位置： 平焊方向：（向上、向下） ___ / ______ 方向：（向上、向下） 技术措施： 焊接速度（cm/mi n ）: ____________ / 摆动或不摆动：/ 摆动参数：___________ / 多道焊或单道焊（每面）：/ 单位名称焊接工艺评定报告编号焊接方法
结 论：本评定按 QZ-HC1612-25规定焊接试件、检验试样、测定性能、确认试验记 录正确 焊工姓名 焊工代号 施焊日期 编制 日 期 审核 日 期 批准 日 期 评定结果 合格 表 HC-GYPD 衢州市河川翻板闸们有限公司 QZ-HC1612-25 焊接工艺指导卡编号 HC-161225 SMAW 机械化程度（手工、半自动、全自动） 手工 接头简图： （坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度） 根据推荐先前提供的资料，按照 图1结构画图，钝边 0.5?1mm, 坡口角度30?40°,间隙2? 3mm NO : 03 单 位 名称 焊接工艺评定报告编号 焊 接 方法 母 材: 材料标准： GB3274-88 钢 号： Q 235B 类、 组别号: T -1与类、组别号T -1 相焊 厚 度: 8 mm 直 径: / 苴 丿 他: / 热处理温度 : / 保温时间（h ）： / 保护气体： 气体种类 混合比 流量（L / min ） 保护气 / / / 尾部保护气 / / / 背面保护气 / / / 65°± 焊后热处理:
焊接工艺评定报告记录模板
————————————————————————————————作者：————————————————————————————————日期：
焊接工艺评定 焊接工艺评定编号： HP0101 预焊接工艺规程编号： WPS-HP0101 中石化工建设有限公司
焊接工艺评定存档目录 工艺评定编号： 序号项目名称编号页数预焊接工艺规程（pWPS） 1 材料质量证明书 2 3 焊接材料质量证明书 无损探伤报告 4 5 机械性能试验报告 化学分析试验报告 6 7 热处理报告 焊接工艺评定报告 8 9 以下空白 10 11 12 13 14 15 备 注 档案管理：存档日期：
中石化工建设有限公司预焊接工艺规程（pWPS） 表号/装订号 共页第页 单位名称天津海盛石化建筑安装工程有限公司 预焊接工艺规程编号WPS-HP0101日期2014.8 所依据焊接工艺评定报告编号HP0101焊接方法GTAW+SMAW 机动化程度（手工、机动、自动）手工 焊接接头： 坡口形式：V型坡口 衬垫（材料及规格）Q235B 其他坡口采用机械加工或火焰切割简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号Fe-1 组别号Fe-1-1 与类别号Fe-1 组别号Fe-1-1 相焊或标准号GB3274-2007 材料代号Q235B 与标准号GB3274-2007 材料代号Q235B 相焊对接焊缝焊件母材厚度范围：4~12mm 角接焊缝焊件母材厚度范围：不限 管子直径、壁厚范围：对接焊缝--- 角焊缝--- 其他：同时适用返修焊和补焊 填充金属： 焊材类别：焊丝（GMAW）焊丝（SAW） 焊材标准：GB/T8110-2008 JIS Z3351 填充金属尺寸：φ1.2mm φ4.8mm 焊材型号：ER50-6 YS-S6 焊材牌号（金属材料代号）：THT-50-6 US-36 填充金属类别：Fe-1-1 FeMS1-1 其他：/ 对接焊缝焊件焊缝金属厚度范围：GMA W≤6mm,SAW≤12角焊缝焊件焊缝金属厚度范围：不限 耐蚀堆焊金属化学成分（%） C Si Mn P S Cr Ni Mo V Ti Nb 其他：/
承压设备焊接相关标准研讨NB/T47014-2011《承压设备焊接工艺评定》NB/T47018-2011《承压设备用焊接材料订货技术条件》NB/T47015-2011《压力容器焊接规程》 NB/T47016-2011《承压设备产品焊接试件的力学性能检验》
承压设备焊接相关标准研讨 一．概述 （一）承压设备焊接系列标准修订概况 1．国务院颁发的《特种设备安全监察条例》第十条规定特种设备生产单位，应当依照本条例规定以及国务院特种设备安全监督管理部门制订并公布的安全技术规范（以下简称安全技术规范）的要求，进行生产活动。 目前承压设备生产相关的安全技术规范尚未全部制订完毕，现已颁布实施的安全技术监察规程仅有： 《固定式压力容器安全技术监察规程》TSG R0004-2009； 《超高压容器安全技术监察规程》TSG R0002-2005 《简单压力容器安全技术监察规程》TSG R0003-2007 《车用气瓶安全技术监察规程》TSG R0009-2009 《气瓶附件安全技术监察规程》TSG RF001-2009 《压力管道安全技术监察规程工业管道》TSG D0001-2009 《安全阀安全技术监察规程》TSG Z6001-2006 其余部分仍使用原有行政技术法规，如：《蒸汽锅炉安全技术监察规程》》等。 我国现行的《固定式压力容器安全技术监察规程》TSG R0004-2009明确规定：压力容器的设计、制造（含现场组焊）、安装、改造、维修、使用、检验检测，均应当
严格执行本规程的规定。国家质检总局和各地质量技术监督部门负责压力容器安全监察工作，监督本规程的执行。 2．我国承压设备行业的设计、制造、安装、检验和使用标准大多参照ASME《锅炉压力容器规范》，对欧盟发布的97/23/EC《承压设备指令》以及EN 13445《非火焰接触压力容器》则处于刚刚开始认识阶段。因此承压设备焊接系列标准修订过程中，在考虑标准内容与国际接轨方面，主要是从中国实际情况出发参照ASME标准进行的，这里所讲的“中国实际情况”包括： ① 相关法律、法规、安全技术规范、标准； ② 承压设备的设计、制造（安装）、维修、检验和监督； ③ 国产金属材料（管、板、带、丝）、锻件、铸件和焊材； ④ 质量管理与工艺实施； ⑤ 与承压设备生产相关人员的理解与接受状况。 3．承压设备的焊接质量是焊接相关方面综合作用的结果，而焊接又是一门实践性极强的学科。由于承压设备包括锅炉、压力容器和压力管道，结构和材料各不相同，焊接技术要求有很大差异，各制造、安装单位和焊接人员的实践与经验也各不相同，所以不可能制定出一份通用的承压设备焊接工艺规程。因此全国锅炉压力容器标准化技术委员会焊接标准工作组接受相关行业代表的建议，确定压力容器、工业管道、锅炉与气瓶各自制定相应的焊接规程。但对焊接材料、焊接工艺评定、焊接试验等方面，目前相关标准过于复杂，统一承压设备焊接材料、焊接工艺评定和产品焊接
[精华]nb47014-2011承压装备工艺评定__焊接工艺评定表 格 预焊接工艺规程(pWPS) 单位名称 预焊接工艺规程编号日期所依据焊接工艺评定编号: 焊接方法机械化程度(手工、半自动、自动) 焊接接头: 简图:(接头形式、坡口形式与尺寸、焊层、焊道布置坡口形式: 及顺序) 衬垫(材料及规格) 其他 母材: 类别号组别号与类别号组别号相焊或标准号材料代号与标准号材料代号相焊对接焊缝焊件母材厚度范围角焊缝焊件母材厚度范围管子直径、壁厚范围:对接焊缝角焊缝其他填充金属: 焊材类别: 焊材标准: 填充金属尺寸: 焊材型号: 焊材牌号(金属材料代号): 填充金属类别: 其他 对接焊缝焊件焊缝金属厚度范围: 角焊缝焊件焊缝金属厚度范围耐蚀堆焊金属化学成份(%) C Si Mn P S Cr Ni Mo V Ti Nb
/ / / / / / / / / / / 其他: 注:每一种母材与焊接材料的组合均需分别填表 焊接位置: 焊后热处理: 对接焊缝的位置: 焊后热处理温度(?): 立焊的焊接方向:(向上、向下) 保温时间范围(h): 角焊缝位置 立焊的焊接方向:(向上、向下) 预热: 气体: 最小预热温度(?) 气体混合比流量L/min 最大道间温度(?) 保护气: 保持预热时间尾部保护气: 加热方式背面保护气: 电特性 电流种类极性焊接电流范围(A) 电弧电压(V) 焊接速度(范围) 钨极类型及直径喷嘴直径(mm) 焊接电弧种类(喷射弧、短路弧等) 焊丝送进速度(cm/min) (按所焊位置和厚度，分别列出电压和电压范围，记入入下表) 焊接工艺参数 填充金属焊接电流焊道/ 焊接电弧电压焊接速度线能量焊层方法牌号直径极性电流(A) (cm/min) (kJ/cm) V 技术措施: 摆动焊或不摆动焊摆动参数焊前清理和层间清理: 背面清根方法单道焊或多道焊(每面) 单丝焊或多丝焊导电嘴至工件距离(mm) 锤击其他: 绘制日期审核日期批准日期 焊接工艺评定报告 单位名称 焊接工艺评定编号焊接工艺指导书编号焊接方法机械化程度:(手工、半自动、自动)
焊接工艺评定报告 报告编号：YAⅡ-PQR-PP-55 焊接工艺名称：Fe-1-2组管对接（5GX）主线路连头 焊接工艺 焊接方法：焊条电弧焊（SMAW） 母材：L290 Φ813x9.5 焊材：打底E6010 填充盖面E7010-P1 焊接工艺用途：天然气管道L415M主线路下向焊接 评定执行标准：SY/T0452-2012《石油天然气金属管 道焊接工艺评定》 陕西建工安装集团有限公司 2017年11月20日 目录 表F.1预焊接工艺规程（PWPS） (1)
表F.1预焊接工艺规程（PWPS）续 (2) 表F.2焊接工艺评定报告(PQR) (3) 焊接工艺评定外观检验记录 (4) 试件检验记录 (5) 表F.2（续）焊接工艺评定结论 (6) 母材与焊材原始数据 (7)
表F.1 预焊接工艺规程（pWPS） 单位名称陕西建工安装集团有限公司 预焊接工艺规程编号YAⅡ-pWPS-55 编制日期2017.11.20 焊接方法SMAW 机动化程度手工（手工、机动、自动） 焊接接头： 坡口形式：V型坡口衬垫（材料及规格）无其他简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号Fe-1 组别号Fe-1-2 与类别号Fe-1 组别号Fe-1-2 相焊或标准号GB/T9711 材料代号L415M 与标准号GB/T9711 材料代号L415M 相焊 对接焊缝焊件母材厚度范围 1.5~13mm 角焊缝焊件母材厚度范围/ 管子直径、壁厚范围：对接焊缝管径不限，壁厚1.5mm~13mm 角焊缝/ 其他 填充金属： 焊材类别：焊条（根焊）焊条（填充/盖面） 焊材标准：AWS A5.1AWS A5.5 填充金属尺寸：Φ3.2 Φ4.0 焊材型号：E6010 E7010-P1 焊材牌号（金属材料代号）：BOHIER FOX CEL BOHIER FOX CEL 75 填充金属类别： 其他： 对接焊缝焊件焊缝金属厚度范围： 1.5-13mm 角焊缝焊件焊缝金属厚度范围：/ 耐蚀堆焊金属化学成分（％） C Si Mn P S Cr Ni Mo V Ti Nb 0.14 0.13 0.52 0.010 0.009 0.04 0.05 0.01 ＜ 0.01 0.06 ＜ 0.01 其他： 注：1.对每一种母材与焊接材料的组合均需分别填表。 2.材料分类号根据对象按照SY/T0452-2012<<石油天然气金属管道焊接工艺评定>>规定填写。
编制说明 根据“关于执行《承压设备焊接工艺评定》（NB/T 47014-2011）的意见(质检特函〔2011〕102号) ”文件精神，依据NB/T 47014-2011标准，质量安全部、焊试室共同将原有的焊接工艺评定进行了分类整理、补充。现有：符合JB4708-2000的工艺评定是187项；符合JB4734-2002《铝制焊接容器》的工艺评定是3项、符合《蒸汽锅炉安全技术监察规程》的工艺评定17项。另有符合GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》的工艺评定13项、符合ASME锅炉压力容器规范（国际性规范）第Ⅸ卷的焊接工艺评定（2007版）评定1项。具体见目录。 需要说明的是： 1．焊接工艺评定编号: 编号由焊接工艺评定代号、顺序号、接头型式、试件规格、材料类组、焊接方法、坡口型式、焊接位置代号组成。 HGP-焊接工艺评定代号。 顺序号编排从001、002、003……。 接头型式代号：B——板对接；G——管对接；J——角接接头。 试件规格：板件用厚度表示；管件用直径×壁厚表示。 材料类组别号见相应评定标准。 焊接方法代号： S－手工电弧焊；W/S－手工钨极氩弧焊； M-埋弧自动焊；Q－气保焊；F-药芯焊丝自保护半自动焊。 坡口型式及代号见有关国家标准。如V——V型坡口；X——VX型坡口；K——K型坡口等。 焊接位置代号：1G——板对接平焊，或管对接水平转动；2G——板对接横焊,管对接垂直固定； 3G——板对接立焊；4G——板对接仰焊； 5G——管对接水平固定；6G——管对接45°固定； 2F——平角焊；3F——立角焊；4F——仰角焊；5F（5FG）——管板水平固定焊；6F（6FG）——管板45°固定焊。 1 / 22
XXXXXXXXXXXXX综合楼 钢 筋 焊 接 工 艺 评 定 报 告 XXXXXXXXXX工程项目经理部 2015年10月18日
目录 第一章工程概况 (3) 第二章编制依据 (3) 第三章资源配置计划 (3) 第四章施工工艺和质量要求 (4) 第五章安全保证措施 (7) 附录： 1、电焊工作业人员证书 2、钢筋出厂合格证及复检报告 3、钢筋焊接报告
第一章工程概况 1、工程概述： 1.1项目名称：XXXXXXXXXXXXX合楼工程 1.2地理位置----XXXXXXXXXXX新区 1.3．1本工程总建筑面积25123㎡，本工程楼层为地上10层，地下1层，高度35.8m，框架结构，XXXXXXXXXXXXXXXXXX。 1.3．2本工程筏板基础为HRB400EΦ25，竖向主筋采用电弧单面搭接焊，横向主筋采用绑扎连接，框架柱为HRB400Φ16，采用电渣压力焊连接，剪力墙钢筋为 HRB400Φ12、HRB400Φ16均采用绑扎连接，框梁现场实际采用绑扎搭接。 1.4建设单位----XXXXXXXXXXXX 1.5施工单位：XXXXXXXXXXXXXXXXXXXXX 1.6 设计单位：XXXXXXXXXXXXXXXXXXXXXXXXXX 1.7 勘察单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXX
1.8 监理单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXX 第二章编制依据 2、执行标准 2.1《钢筋焊接及验收规程》JGJ18-2012 2.2《钢筋混凝土用钢第二部分；热轧带肋钢筋》GB 1499.2-2007 2.3《钢筋混凝土用钢第一部分；热轧光圆钢筋》GB 1499.1-2008 2.4《钢筋焊接接头试验方法标准》JGJ/T27-2014 2.5《混凝土结构工程施工质量验收规范》GB50204-2015 第三章资源配置计划 3、人力资源配置 3.1、配置原则： 人力资源按管理人员“精干高效”、施工人员“专业熟练”的原则配置，焊工及电工 必须持证上岗。 3.2、劳动力配置表 技术指导钢筋班长焊工种基础主体姓名XX XX 搭接焊工XXXXX 电渣压力焊工李XXXXX 2、主要施工机械设备配置 2.1、现场主要施工机械设备配备： 序机械或型号数国别制造额定功用于施
焊接工艺评定报告记录
————————————————————————————————作者：————————————————————————————————日期：
钢结构焊接工艺评定报告 报告编号:HD-WPQ-2014-09-01 编制： 审核： 批准： 单位： 日期：年月日
表B.0.1 焊接工艺评定报告目录 序号报告名称报告编号页数 1 焊接工艺评定报告HD-WPQ-2014-09-01 1 2 焊接工艺指导书HD-WPS-2014-09-01 1 3 焊接工艺评定记录表HD-PDJL-01 1 4 附表1：弯曲报告 1 5 附表2：母材材质证明书（复印件） 1 6 附表3:焊材材质证明书（复印件） 5 7 8 9 10 11 12 13 14 15 16 17 18 19
20 表B.0.2 焊接工艺评定报告 共1页第1 页 工程（产品）名称评定报告编号HD-WPQ-2014-09-01委托单位工艺指导书编号HD-WPS-2014-09-01 项目负责人依据标准《钢结构焊接规范》（GB50661-2011） 试样焊接单位施焊日期2014,9,22 焊工资格代号01 级别一级 母材钢号Q235B 板厚或管径 x壁厚 T=14 轧制或热处理 状态 热轧生产厂家 马鞍山钢 铁化学成分和力学性能 C (%)Mn (%) Si (%) S (%) P (%) Cr (%) M o V Cu Ni B R eH(R el )(N/m㎡) Rm (N/m㎡) A (%) Z (% ) A KV (J) 标准≤0.2≤0.7≤0.3≤0.045≤0.045 ≤0.0 3-- -- -- -- -- ≥245 370-5 30 ≥20-- ≥34 合格证14 44 23 0.009 0.016 -- -- -- -- -- -- 270 415 27 -- 119 复验-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- C eq,11W (%)C+ Mn 6+ Cr+Mo+V 5+ Cu+Ni 15=-- P cm (%) C+ Si 30+ Mn+Cu+Cr 20+ Ni 60+ Mo 15+ V 10+5B=-- 焊接材料生产厂牌号类型直径 (mm) 烘干制度（℃×h）备注 焊条金桥焊材E4303 -- 4.0 -- -- 焊丝亨昌焊材SJ-50 -- 1.2 -- -- 焊剂或气体-- CO2-- -- -- 焊接方法GMAW焊接位置平焊接头形式T型熔透焊接工艺参数见焊接工艺评定指导书清根工艺背面清根 焊接设备型号NBC-500 电源及极 性 直流反接 预热温度（℃）-- 道间温度（℃）60~100 后热温度（℃）及时间（min）-- 焊后热处理-- 评定结论：本评定按《建筑钢结构焊接技术规程》GB50661-2011规定，根据工程情况编制工艺评定指导书、焊接试件、制取并检验试样、测定性能，确认试验记录正确，评定结果为：合格。焊接条件及工艺参数范围按本评定指导书执行。
焊接工艺评定一览表版次编号共页 0顺序号第1 页 序号工艺 评定 编号 焊接 方法 母材焊接材料接 头 型 式 层/道 预热/层 间温度 热处理 规范参数 备注牌号厚度牌号规格 电流 (A) 电压 (V) 焊速 (cm/min) 1 QL001GTAW SMAW 15CrMoR δ30 H13CrMoA (ER55-B2) R307 (E5515-B2) φ2 φφ4 φ5 DU 1 1-n/1 1/1 2-n/1 ≥150 150-350 650℃/ 280min 125-140 120-130 160-180 190-210 14-16 22-26 10-13 12-18 氩气流量 9-11L/min 2 QL002 SMAW Q245R δ16 J427 (E4315) φφ4 φ5 DX 1/1 2-n/1 ≤300 100-120 150-170 180-200 22-26 12-16 3 QL003 SAW Q245R δ16 H08MnA /HJ431 (F4A2-H08A) φ4 DV 2 正反 1-3/1 500-600 36-38 38-40 4 QL004 GTAW Q245R δ6 H08Mn2SiA (ER49-1) φ2 DV 1 1-2/1 100-120 130-150 12-14 9-14 氩气流量 8-11L/min 5 QL005 SMAW Q345R δ6 J507 (E5015) φφ4 DV 2 1/1 2-n/1 100-130 150-165 22-25 22-26 12-16 6 QL006 SMAW Q345R δ16 (J507) E5015 φφ4 φ5 DX 1/1 2-n/1 100-130 150-170 180-200 22-26 13-16 7 QL007 GTAW Q345R δ6 H08Mn2SiA (ER50-6) φ2 DV 1 1-2/1 100-120 130-150 12-15 13-16 9-12 10-13 氩气流量 8-11L/min 8 QL008 GTAW Q345R δ16 H08Mn2SiA (ER50-6) φ2 DU 1 1-3/1 110-130 140-160 12-15 12-17 9-12 10-14 氩气流量 9-11L/min 1
焊接工艺评定报告
目录 钢筋电渣压力焊工艺评定作业指导书 (1) 一、编制目的 (1) 二、编制依据 (1) 三、实施范围 (1) 四、施工工艺评定的基本条件 (1) 1、材料准备 (1) 2、施工机具 (1) 3、施工准备 (2) 五、施工工艺 (2) 1、工艺流程 (2) 2、操作细则 (2) 2.1、检查设备、电源 (2) 2.2、钢筋端头制备 (2) 2.3、选择焊接参数 (2) 2.4、安装焊接夹具和钢筋 (3) 2.5、安放铁丝圈（可省去）、焊剂盒、装填焊剂 (3) 2.6、试焊、作试件、确定焊接参数 (3) 2.7、施焊操作要点 (3) 六、质量标准 (4) 1、主控项目 (4) 2、一般项目 (4) 七、成品保护 (5) 八、安全与环境管理 (5) 钢筋电渣压力焊工艺评定记录报告 (7)
钢筋电渣压力焊工艺评定作业指导书 一、编制目的 明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工规范规定的要求，验证设计和施工规范的可操作性与可执行性，同时用以指导现场施工。 二、编制依据 1、《混凝土结构工程施工质量验收规范》GB50204-2015； 2、《钢筋焊接及验收规程》JGJ18-2012； 3、《钢筋焊接接头试验方法标准》JGJ/T27-2014； 4、《工程质量管理手册》； 5、施工图纸说明。 三、实施范围 钢筋电渣压力焊适用于柱、墙竖向（倾斜角度低于10°）HRB400级直径12cm 以上钢筋的连接接头。 四、施工工艺评定的基本条件 1、材料准备 钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。 焊剂：在钢筋电渣压力焊中，必须采用合适的焊剂，常用的焊剂型号为HJ431，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。常用的为熔炼型高锰高硅低氟焊剂或HJ330中的锰高硅低氟焊剂。 焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～350烘焙2h，以防产生气孔。 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。 焊剂应有出厂合格证。各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀、受潮变质的措施。 2、施工机具 1）手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂填装盒等。 2）焊接电源：钢筋电渣压力焊宜采用次级空载电压较高（75V以上）的交流或直流焊接电源（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电
如何理解NB/T-47014-2011承压设备焊接广东省特种设备检测研究院湛江检测院何镜章 一、标准使用范围 锅炉、压力容器、压力管道的对接焊缝和角焊缝焊接工艺评定，耐蚀堆焊工艺评定，复合金属材料焊接工艺评定，换热管与管板焊接工艺评定。 二、NB/T-47014-2011的特点 1、主要是参照和采用ASME第Ⅸ卷。JISB8285 a 2、增加了术语与定义：将焊接工艺规程（WPS）→预焊接工艺规程（PWPS）。 3、强制性标准变为推荐性标准。只是一旦被相应法规、规范或强 制性标准所引用才具有强制性。 4、适用范围 （1）从压力容器扩大到锅炉、压力容器与压力管道。 （2）从钢扩大到钢、铝、钛、铜、镍。 （3）焊接方法增加了等离子弧焊、摩擦焊、气电焊和螺柱电弧焊。 （4）评定类别增加了复合金属材料、换热管与管板和螺柱电弧
焊。 5、焊接工业评定因素及类别划分 （1）指出了各种焊接方法通用的焊接工业评定因素及分类。 A、金属材料分类 a、与2000年版相比，增加了很多金属材料。 B、金属材料（母材）分类、分组：主要按照焊接接头的力学性能，再考虑母材化学成分和焊接性能进行分类。 钢： Fe-1类：强度钢：抗拉强度等级40~60kgf/mm2。 Fe-1-1组：低碳钢：含碳量小于0.25%，抗拉强度为40~60kgf/mm2（40Mpa）。如：20#，Q235。 Fe-1-2组：半碳钢或低合金钢：碳当量大于等于0.25%，抗拉强度为50kgf/mm2（49Mpa）。如：Q345R。 Fe-1-3组：低合金高强钢：E在0.3%左右。抗拉强度为55 kgf/mm2（54Mpa）。如：Q370R，15MnNiNbDR。 Fe-1-4组：低合金高强钢：E在0.3%~0.5%，抗拉强度为60kgf/mm2（59Mpa）。如：07MnMoVR、 07MnNiVDR。 Fe-2类。 Fe-3类：含Mo≥0.3%的强度钢、耐蚀刚，抗拉强度为40~60 kgf/mm2。
PROCEDURE QUALIFICATION RECORD PQR No ：PQR-07 PAGE 1 OF 2 DATE 2008 公司名称Company Name 评定日期Date WPS No. WPS-H005 焊接方法 Welding Process MAG 自动化等级 Type(s) Semi-Auto 接头 JOINTS Groove Design of Test Coupon 母材 BASE METALS 材料标准号 Material Spec. EN10025 型号和等级 Type or Grade ST52-3 + ST52-3 P —NO. 1 与to P —NO. 1 相焊接 试件厚度 Thickness of Test Coupon 12mm 试件直径 Diameter of Test Coupon NA 其它 Other 填充金属 FILLER METALS SFA NO. Special AWS NO. Special:ANSI/AWS A5.18:ER70S-6上海中钢焊材有限公司 F —NO. NA A —NO. NA 焊条(丝)直径 Size of Filler Metal φ1.2mm 其它 Other 熔敷焊缝金属厚度 Deposited Weld Metal Thickness 12mm 其它 Other 位置 POSITION 坡口位置 Position of Groove PA 焊接方向(向上/向下) Weld Progression(Up/Down) NA 其它 Other 预热 PREHEAT 预热温度 Preheat Temp. 20℃ 层间温度 Inter pass Temp. 220-280℃ 其它 Other 焊后热处理 POST-WELD HEAT TREATMENT 温度 Temperature None 时间 Time None 其它 Other 气体 GAS 百分组成 Percent Composition 气体 Gas(es) 混合剂 (Mixture) 流量 Flow rate 保护气 Shielding 二氧化碳+ 氩气 18/82 20L/min 尾部保护气 Trailing None None None 背部保护气 Backing None None None 电特性 ELECTRICAL CHARACTERISTICS 交流或直流 Current DC 极 性 Polarity EP 安培 Amps 320A 电 压 Volts 32V 钨极尺寸 Tungsten Electrode size NA 其它 Other 焊接技巧 TECHNIQUE 焊接速度 Travel Speed 10cm/min 无摆动焊或有摆动焊 String or Weave Bead Weave 无摆动焊 摆动参数 Oscillation NA 多道焊或单道焊(每侧) Multiple or Single Pass(per side) Multiple 多丝焊或单丝焊Multiple or Single Electrodes NA 其它 Other
