钢结构连接、钢结构强度稳定性、钢筋支架、格构柱计算◆钢结构连接计算一、连接件类别不焊透的对接焊缝二、计算公式1．在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算：2．在其它力或各种综合力作用下，σf，τf共同作用处。
式中N──-构件轴心拉力或轴心压力，取 N＝100N；lw──对接焊缝或角焊缝的计算长度，取lw=50mm；γ─-作用力与焊缝方向的角度γ=45度；σf──按焊缝有效截面(helw)计算，垂直于焊缝长度方向的应力；hf──较小焊脚尺寸，取 hf=30mm；βt──正面角焊缝的强度设计值增大系数；取1；τf──按焊缝有效截面计算，沿焊缝长度方向的剪应力；Ffw──角焊缝的强度设计值。
α──斜角角焊缝两焊脚边的夹角或V形坡口角度；取α=100度。
s ──坡口根部至焊缝表面的最短距离，取 s=12mm；he──角焊缝的有效厚度，由于坡口类型为V形坡口，所以取he=s=12.000mm.三、计算结果1. 正应力：σf=N×sin(γ)/(lw×he)=100×sin(45)/(50×12.000)=0.118N/mm2；2. 剪应力：τf=N×cos(γ)/(lw×he)=100×cos(45)/(50×12.000)=0.118N/mm2；3. 综合应力：[(σf/βt)2+τf2]1/2=0.167N/mm2；结论:计算得出的综合应力0.167N/mm2≤对接焊缝的强度设计值ftw=10.000N/mm2，满足要求！◆钢结构强度稳定性计算一、构件受力类别：轴心受弯构件。
二、强度验算：1、受弯的实腹构件，其抗弯强度可按下式计算：Mx/γxWnx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.800×106 N·mm,10.000×106 N·mm；γx, γy──对x轴和y轴的截面塑性发展系数，分别取 1.2,1.3；Wnx,Wny──对x轴和y轴的净截面抵抗矩,分别取 947000 mm3,85900 mm3；计算得：Mx/(γxWnx)+My/(γyWny)=100.800×106/(1.2×947000)+10.000×106/(1.3×85900)=178.251 N/mm2受弯的实腹构件抗弯强度=178.251 N/mm2 ≤抗弯强度设计值f=215N/mm2，满足要求！2、受弯的实腹构件，其抗剪强度可按下式计算：τmax = VS/Itw ≤ fv式中V──计算截面沿腹板平面作用的剪力,取V=10.300×103 N；S──计算剪力处以上毛截面对中和轴的面积矩,取 S= 947000mm3；I──毛截面惯性矩,取 I=189300000 mm4；tw──腹板厚度,取 tw=8 mm；计算得：τmax = VS/Itw=10.300×103×947000/(189300000×8)=6.441N/mm2受弯的实腹构件抗剪强度τmax =6.441N/mm2≤抗剪强度设计值fv = 175 N/mm2，满足要求！3、局部承压强度计算τc = φF/twlz ≤ f式中φ──集中荷载增大系数，取φ=3；F──集中荷载,对动力荷载应考虑的动力系数，取 F=0kN；tw──腹板厚度,取 tw=8 mm；lz──集中荷载在腹板计算高度上边缘的假定分布长度，取lz=100(mm)；计算得：τc = φF/twlz =3×0×103/(8×100)=0.000N/mm2局部承压强度τc =0.000N/mm2≤承载力设计值f = 215 N/mm2，满足要求！4、在最大刚度主平面内受弯的构件，其整体稳定性按下式计算：Mx/φbWx ≤ f式中Mx──绕x轴的弯矩，取100.8×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；Wx──对x轴的毛截面抵抗矩Wx,取 947000 mm3；计算得：Mx/φbwx = 100.8×106/(0.9×947000)=118.268 N/mm2≤抗弯强度设计值f= 215 N/mm2，满足要求！5、在两个主平面受弯的工字形截面构件，其整体稳定性按下式计算：Mx/φbWx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.8×106 N·mm,10×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；γy──对y轴的截面塑性发展系数，取 1.3；Wx,Wy──对x轴和y轴的毛截面抵抗矩,分别取 947000 mm3, 85900 mm3；Wny──对y轴的净截面抵抗矩,取 85900 mm3计算得：Mx/φbwx +My/ γyWny =100.8×106/(0.9×947000)+10×106/(1.3×85900)=207.818 N/mm2≤抗弯强度设计值f=215 N/mm2，满足要求！◆钢筋支架计算公式一、参数信息钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础和高厚混凝土板等的上下层钢筋之间。
钢结构梁柱估算梁的设计：1.型钢梁设计由梁的荷载和支承情况根据内力计算得到梁的最大弯矩，根据选用的型钢材料确定其抗弯强度设计值，由此求得所需要的梁净截面抵抗矩，然后在型钢规格表中选择型钢的型号。
最后对选定的型钢梁截面进行强度、刚度和整体稳定验算。
2.组合梁设计梁的截面选择步骤为：估算梁的高度（一般用经济高度）、确定腹板的厚度和翼缘尺寸，然后验算梁的强度、稳定和刚度。
柱的设计：1.实腹柱设计截面选择的步骤如下：（1）假定柱的长细比，一般在50―90范围之内，轴力大而长度小时，长细比取小值，反之取大值；（2）根据已假定的长细比，查得轴心受压稳定系数。
然后根据已知轴向力和钢材抗压强度设计值求得所需截面积；（3）求出截面两个主轴方向所需的回转半径（根据已知的两个方向的计算长度和长细比）；（4）由此计算出截面轮廓尺寸的高和宽；（5）通过求得的截面面积和宽以及高，再根据构造要求、钢材规格等条件，选择柱的截面形式和确定实际尺寸；（6）验算实腹柱的截面强度、刚度，整稳和局稳；2.格构柱设计截面选择的步骤如下：（1）假定长细比，一般在50―90之间；（2）计算柱绕实轴整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。
根据假定的长细比，查稳定系数，最后确定所需的截面面积；（3）计算所需回转半径；（4）算出截面轮廓尺寸宽度和高度；（5）计算虚轴长细比；通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。
（6）强度、刚度和整稳验算；（7）缀条设计和缀板设计；回转半径就是惯性半径。
定义：任意形状截面的面积为A，则图形对y轴和z轴的惯性半径分别为iy=sqrt(Iy/A),iz=sqrt(Iz/A).特征：惯性半径是对某一坐标轴定义的；惯性半径的量纲为长度的一次方，单位为M；惯性半径的值恒为正。
用处：1,惯性矩Ix,回转半径ix=sqrt（Ix/A),长细比λx=lox/ix,截面验算：局部稳定b/t=(10+0.1λ)sqrt(235/fy);h0/tw=(25+0.5λ)sqrt(235/fy).2,知道了柱子的轴力和计算长度-假定长细比初步估计截面-选定截面计算长细比，回转半径惯性矩等-截面验算。
（1）截面形式轴心受格构柱一般采用双轴对称对称截面。
常用的截面形式是用两根槽钢或工字钢作为肢件（图a～c），有时也采用四个角钢或三个圆管作为肢件（图d、e）。
格构柱的优点是肢件间的距离可以调整，能使构件对两个主轴的稳定性相等。
工字钢作为肢件的截面一般用于受力较大的构件。
用四个角钢作肢件的截面形式往往用于受力较小而长细比较大的构件。
肢件采用槽钢时，宜采用图a的形式，在轮廓尺寸相同的情况下，可得到较大的惯性矩 Ix，比较经济而且外观平整，便于和其他构件连接。
缀条式格构柱常采用角钢作为缀条。
缀条可布置成不带横杆的三角形体系或带横杆的三角形体系。
缀板式格构柱常采用钢板作为缀板。
（2）截面的初步选择设计截面时，首先应根据使用要求、受力大小和材料供应情况等选择柱的形式。
中、小型柱可用缀条柱或缀板柱，大型柱宜采用缀条柱。
然后根据轴力 N 和两个主轴方向的计算长度（ l0x 和l0y）初步选定截面尺寸。
具体步骤如下：①计算对实轴的整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。
②计算对虚轴的整体稳定以确定两肢间的距离。
为了获得等稳定性，应使λx = λy（ x为虚轴，y 为实轴）。
用换算长细比的计算公式，即可解得格构柱的λx，对于双肢格构柱则有缀条柱缀板柱由λx 求出对虚轴所需的回转半径ix= l0x/λx，可得柱的h≈ ix/a1。
（1）强度验算强度验算公式与实腹柱相同。
柱的净截面面积 An不应计入缀条或缀板的截面面积。
（2）整体稳定验算分别对实轴和虚轴验算整体稳定性。
对实轴作整体稳定验算时与实腹柱相同。
对虚轴作整体稳定验算时，轴心受压构件稳定系数应按换算长细比λ0x查出。
换算长细比λ0x，则按相关知识表中的有关公式计算。
（3）单肢验算格构柱在两个缀条或缀板相邻节点之间的单肢是一个单独的轴心受压实腹构件。
它的长细比为λ1=l0l/il，其中 l01为计算长度，对缀条柱取缀条节点间的距离，对缀板柱焊接时取缀板间的净距离（图）；螺栓连接时，取相邻两缀板边缘螺栓的最近距离； i1为单肢的最小回转半径，即图中单肢绕1－1轴的回转半径。
塔吊桩基础的计算书一. 参数信息塔吊型号: QTZ63 自重(包括压重):F1=450.80kN 最大起重荷载: F2=60.00kN塔吊倾覆力距: M=630.00kN.m 塔吊起重高度: H=101.00m 塔身宽度: B=1.80m桩混凝土等级: C35 承台混凝土等级:C35 保护层厚度: 50mm矩形承台边长: 4.00m 承台厚度: Hc=1.35m 承台箍筋间距: S=200mm承台钢筋级别: Ⅱ级承台预埋件埋深:h=0.5m 承台顶面埋深: D=0.00m桩直径: d=0.80m 桩间距: a=2.00m 桩钢筋级别: Ⅱ级桩入土深度: 34.00 桩型与工艺: 泥浆护壁钻(冲)孔灌注桩二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=450.80kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=F1+F2=510.80kN塔吊的倾覆力矩 M=1.4×630.00=882.00kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=510.80kN；G──桩基承台的自重，G=25.0×Bc×Bc×Hc+20.0×Bc×Bc×D=540.00kN；M x,M y──承台底面的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：N=1.2×(510.80+540.00)/4+882.00×(2.00×1.414/2)/[2×(2.00×1.414/2)2]=627.12kN最大拔力：N=(510.80+540.00)/4-882.00×(2.00×1.414/2)/[2×(2.00×1.414/2)2]=-49.18kN2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中 M x1,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i1──扣除承台自重的单桩桩顶竖向力设计值(kN)，N i1=N i-G/n。
格构柱受力计算书
计算依据：
(1)《钢结构设计规范》(GB50017-2003)。
(2)《钢结构设计与计算》
1. 格构柱截面的力学特性：
格构柱的截面尺寸为×；
主肢选用:18号角钢b×d×r=180×18×18mm；
缀条选用:20号角钢b×d×r=180×24×18mm；
主肢的截面力学参数为A0=，Z0=，
Ix0=，Iy0=；
缀条的截面力学参数为At=；
格构柱截面示意图
格构柱的y-y轴截面总惯性矩：
格构柱的x-x轴截面总惯性矩：
经过计算得到：
Ix=4×[+×(65/2]=；
Iy=4×[+×(65/2]= cm4；
2. 格构柱的长细比计算：
格构柱主肢的长细比计算公式：
其中H ──格构柱的总计算长度，取；
I ──格构柱的截面惯性矩，取,Ix=，Iy=；
A0 ──一个主肢的截面面积，取。
经过计算得到x=,y=。
3. 格构柱的整体稳定性计算：
格构柱在弯矩作用平面内的整体稳定性计算公式：
其中N ──轴心压力的计算值(N)；取N=4×105N；
A──格构柱横截面的毛截面面积，取4×；
──轴心受压构件弯矩作用平面内的稳定系数；
根据换算长细比0x=,0y=≤150（容许长细比）满足要求!
经过计算得到：
X方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求!
Y方向的强度值为mm2，不大于设计强度205N/mm2,所以满足要求!。

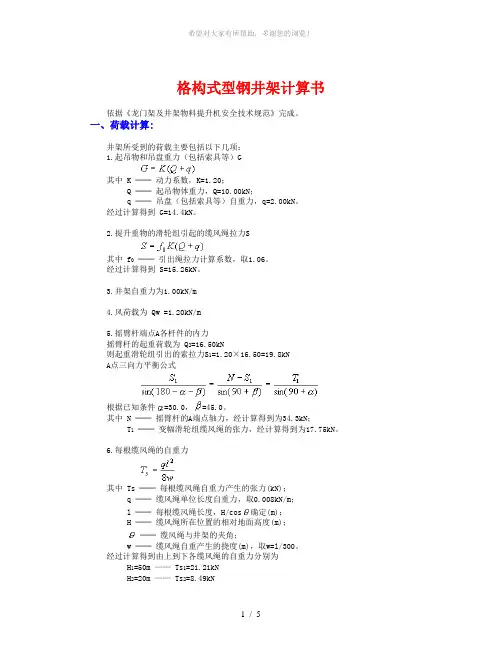

格构式型钢井架计算书依据《龙门架及井架物料提升机安全技术规范》完成。
一、荷载计算:井架所受到的荷载主要包括以下几项：1.起吊物和吊盘重力（包括索具等）G其中 K ──动力系数，K=1.20；Q ──起吊物体重力，Q=10.00kN；q ──吊盘（包括索具等）自重力，q=2.00kN。
经过计算得到 G=14.4kN。
2.提升重物的滑轮组引起的缆风绳拉力S其中 f0──引出绳拉力计算系数，取1.06。
经过计算得到 S=15.26kN。
3.井架自重力为1.00kN/m4.风荷载为 Qw =1.20kN/m5.摇臂杆端点A各杆件的内力摇臂杆的起重荷载为 Q2=16.50kN则起重滑轮组引出的索拉力S1=1.20×16.50=19.8kNA点三向力平衡公式根据已知条件=30.0，=45.0。
其中 N ──摇臂杆的A端点轴力，经计算得到为34.3kN；T1──变幅滑轮组缆风绳的张力，经计算得到为17.75kN。
6.每根缆风绳的自重力其中 Ts ──每根缆风绳自重力产生的张力(kN)；q ──缆风绳单位长度自重力，取0.008kN/m；l ──每根缆风绳长度，H/cos确定(m)；H ──缆风绳所在位置的相对地面高度(m)；──缆风绳与井架的夹角；w ──缆风绳自重产生的挠度(m)，取w=l/300。
经过计算得到由上到下各缆风绳的自重力分别为H1=50m —— Ts1=21.21kNH2=20m —— Ts2=8.49kN格构式型钢井架立面示意图二、井架内力计算:1. 各缆风绳与型钢井架连接点截面的轴向力计算：经过计算得到由上到下各缆风绳与井架接点处截面的轴向力分别为第1道H1=50mN1=14.4+15.26+1.00×(50.00-50)+17.75×sin45.0+2×21.21=84.63kN 第2道H2=20mN2=14.4+15.26+1.00×(50.00-20)+17.75×sin45.0+(34.3-19.8)×sin30.0+2×21.21+2×8.49=13 8.86kN摇臂杆的支点截面处 H=37.5mN O=14.4+15.26+1.00×(50.00-37.5)+17.75×sin45.0+(34.3-19.8)×sin30.0+2×42.42=104.382. 各缆风绳与型钢井架连接点截面的弯矩计算：qA B2000030000型钢井架计算简图经过连续梁的计算得到4.8119.1928.037.035.5220.52型钢井架剪力图(kN)143.892162.805型钢井架弯矩图(kN.m)经过计算得到由上到下各缆风绳与井架接点处截面的弯矩分别为第1道H1=50m弯矩和支点力分别为M1=0kN.m； Q1=0kN第2道H2=20m弯矩和支点力分别为M2=143.892kN.m； Q2=47.22kN摇臂杆的支点截面处 H O=37.5m弯矩为M O=162.805kN.m三、整体稳定性计算:1. 井架截面的力学特性：井架的截面尺寸为1.60×2.00m；主肢的截面力学参数为 A0=11.50cm2，Z0=2.15cm，I x0=60.00cm4，I y0=60.00cm4；格构式型钢井架截面示意图井架的y-y轴截面总惯性矩：井架的x-x轴截面总惯性矩：井架的y1-y1轴和x1-x1轴截面总惯性矩：经过计算得到：I x=440672.64cm4；I y=279028.64cm4；I y'=I x'=359850.64cm4；计算中取井架的惯性矩为其中的最小值279028.64cm4。
