GTS 部份材料转换(等效刚度)

刚度（Stiffness）是描述材料或结构在受到外力作用时抵抗变形的能力。

对于线性弹性材料，刚度可以通过应力（Stress）与应变（Strain）之间的比例关系来计算，这个比例常数被称为弹性模量（Elastic Modulus）。

对于一维情况（例如拉伸或压缩），刚度计算公式为：
[ K = \frac{\sigma}{\epsilon} ]
其中：
( K ) 是刚度（N/m 或Pa）
( \sigma ) 是应力（N/m²或Pa）
( \epsilon ) 是应变（无量纲）
对于二维情况（例如梁的弯曲），刚度计算公式可能会涉及到弯矩（M）和曲率（κ）：
[ EI = \frac{M}{\kappa} ]
其中：
( EI ) 是梁的弯曲刚度（N·m²）
( M ) 是弯矩（N·m）
( \kappa ) 是曲率（1/m）
对于三维情况（例如杆的扭转），刚度计算公式为：
[ GJ = \frac{T}{\phi} ]
其中：
( GJ ) 是杆的扭转刚度（N·m²）
( T ) 是扭矩（N·m）
( \phi ) 是扭转角（rad）
请注意，以上公式仅适用于线性弹性材料，并且在弹性范围内有效。

对于非线性材料或超出弹性范围的情况，刚度可能会发生变化，并且需要使用更复杂的模型来描述材料的力学行为。

此外，对于复杂的结构或组件，刚度可能需要通过有限元分析（FEA）或其他数值方法来计算。

这些方法可以考虑材料的非线性、几何非线性以及多种加载条件。

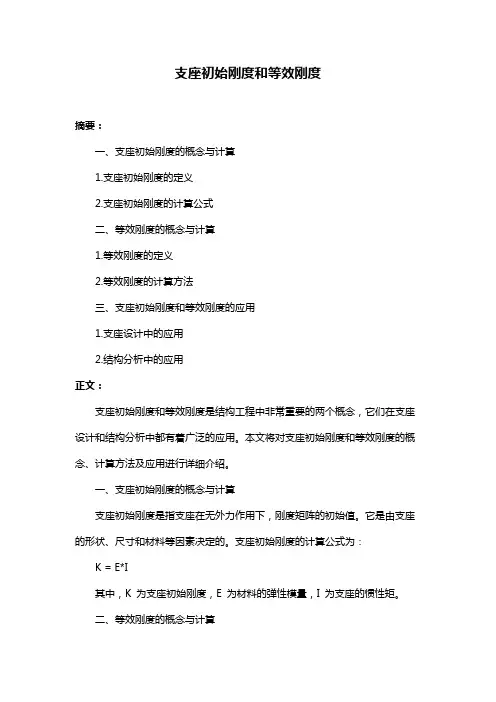

支座初始刚度和等效刚度
摘要：
一、支座初始刚度的概念与计算
1.支座初始刚度的定义
2.支座初始刚度的计算公式
二、等效刚度的概念与计算
1.等效刚度的定义
2.等效刚度的计算方法
三、支座初始刚度和等效刚度的应用
1.支座设计中的应用
2.结构分析中的应用
正文：
支座初始刚度和等效刚度是结构工程中非常重要的两个概念，它们在支座设计和结构分析中都有着广泛的应用。

本文将对支座初始刚度和等效刚度的概念、计算方法及应用进行详细介绍。

一、支座初始刚度的概念与计算
支座初始刚度是指支座在无外力作用下，刚度矩阵的初始值。

它是由支座的形状、尺寸和材料等因素决定的。

支座初始刚度的计算公式为：K = E*I
其中，K 为支座初始刚度，E 为材料的弹性模量，I 为支座的惯性矩。

二、等效刚度的概念与计算
等效刚度是指将复杂的结构系统简化成一个等效的刚度矩阵，以便于分析和计算。

等效刚度是将多个刚度矩阵通过等效转换得到的，它反映了整个结构系统的刚度特性和受力情况。

等效刚度的计算方法有多种，其中最常用的是总刚度矩阵法。

三、支座初始刚度和等效刚度的应用
支座初始刚度和等效刚度在支座设计和结构分析中具有广泛的应用。

在支座设计中，需要根据支座初始刚度来选择合适的材料和设计方案；在结构分析中，需要通过计算等效刚度来简化结构系统，以便于进行下一步的分析和计算。

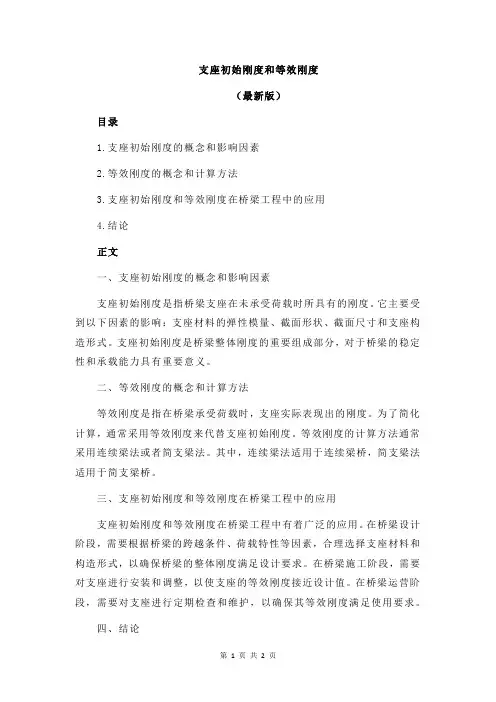

支座初始刚度和等效刚度
（最新版）
目录
1.支座初始刚度的概念和影响因素
2.等效刚度的概念和计算方法
3.支座初始刚度和等效刚度在桥梁工程中的应用
4.结论
正文
一、支座初始刚度的概念和影响因素
支座初始刚度是指桥梁支座在未承受荷载时所具有的刚度。

它主要受到以下因素的影响：支座材料的弹性模量、截面形状、截面尺寸和支座构造形式。

支座初始刚度是桥梁整体刚度的重要组成部分，对于桥梁的稳定性和承载能力具有重要意义。

二、等效刚度的概念和计算方法
等效刚度是指在桥梁承受荷载时，支座实际表现出的刚度。

为了简化计算，通常采用等效刚度来代替支座初始刚度。

等效刚度的计算方法通常采用连续梁法或者简支梁法。

其中，连续梁法适用于连续梁桥，简支梁法适用于简支梁桥。

三、支座初始刚度和等效刚度在桥梁工程中的应用
支座初始刚度和等效刚度在桥梁工程中有着广泛的应用。

在桥梁设计阶段，需要根据桥梁的跨越条件、荷载特性等因素，合理选择支座材料和构造形式，以确保桥梁的整体刚度满足设计要求。

在桥梁施工阶段，需要对支座进行安装和调整，以使支座的等效刚度接近设计值。

在桥梁运营阶段，需要对支座进行定期检查和维护，以确保其等效刚度满足使用要求。

四、结论
支座初始刚度和等效刚度是桥梁工程中重要的概念和参数。

第二篇MIDAS/GTS的岩土分析第二篇 MIDAS/GTS的岩土分析岩土的有限元分析模型包含节点、单元、边界条件。

节点决定模型的位置，单元决定形状和材料特性，边界条件决定连接状态。

岩土分析就是为了分析岩土及与岩土连接的结构在荷载作用下的反应。

岩土分析因为岩土材料特性、地下水以及地形等因素的不确定性，所以其分析结果受输入的条件的影响较大。

因为岩土的构成非常复杂，所以完全真实地模拟岩土材料的刚度特性是非常困难和不现实也是不经济的。

在明确分析目的的情况下，适当简化分析模型是必要的。

例如，模拟埋深较大的隧道时，将上部覆土高度内的岩土都用有限元网格来模拟是不经济的。

此时可模拟适当范围内的岩土，将上部覆土按外部荷载输入也是比较经济的方法。

另外，使用有限元方法模拟岩土时，用户应对有限元的理论和分析方法具有一定程度的了解，这样在模拟岩土时才能合理简化和模拟。

另外，应根据分析的目的选择单元的类型以及确定模型的范围。

在设计中如果关心的是位移、应力以及支护的内力，则应该将模型的范围扩大一些，单元也应该细分一些。

但是像安全鉴定等探讨岩土结构的安全性时，则可以将模型缩小一些，外部边界条件也可以使用弹簧来模拟。

做特征值分析时，为了避免产生局部振型的产生，应尽量简化模型。

特别是在初步设计阶段(preliminary design phase)可从简单的模型开始分析，逐渐增加复杂度直到得到比较理想的结果。

建立数值分析模型时主要考虑事项如下：决定节点位置时，主要考虑结构的几何形状、材料、截面类型、荷载状态等需要节点位置的因素的影响。

需要建立节点的位置如下：第二篇MIDAS/GTS的岩土分析A. 需要输出分析结果的位置B. 需要输入荷载的位置C. 材料变化的位置或规划的边界D. 应力变化较大的位置E. 岩土或结构形状变化位置线单元(桁架单元、梁单元等)虽然不受单元大小的影响，但是面单元和实体单元受单元大小、形状、分布的影响，所以对应力变化较大或应力集中位置应细分单元。

第一篇 MIDAS/GTS的分析功能岩土分析(geotechnical analysis)与一般的结构分析(structural analysis)有较大差异。

一般的结构分析注重荷载的不确定性，所以在分析时会加载各种荷载，然后对分析结果进行各种组合，最后取各组合中最不利的结果进行设计。

岩土分析注重的是施工阶段和材料的不确定性，所以决定岩土的物理状态显得格外重要。

在岩土分析中应尽量使用实体单元真实模拟围岩的状态、尽量接近地模拟岩土的非线性特点以及地基应力状态(自应力和构造应力)、并且尽量真实地模拟施工阶段开挖过程，这样才会得到比较真实的结果。

优秀的岩土分析程序应能真实地模拟现场条件和施工过程，并应为用户提供更多的材料模型和边界条件，让用户在做岩土分析时有更多的选择。

MIDAS/GTS不仅具有岩土分析所需的基本分析功能，并为用户提供了包含最新分析理论的强大的分析功能，是岩土和隧道分析与设计的最佳的解决方案之一。

MIDAS/GTS中提供的的分析功能如下：A. 静力分析 (static analysis)线弹性分析 (linear elastic analysis)非线性弹性分析 (nonlinear elastic analysis)弹性分析 (elastoplastic analysis)B. 施工阶段分析 (construction staged analysis)C. 渗流分析 (seepage analysis)稳定流分析 (steady state seepage analysis)非稳定流分析 (transient state seepage analysis)D. 渗流-应力耦合分析 (seepage stress analysis)1第一篇MIDAS/GTS的分析功能2 E. 固结分析 (consolidation analysis)排水/非排水分析 (drained/undrained analysis)固结分析 (consolidation analysis)F. 动力分析 (dynamic analysis)特征值分析 (eigenvalue analysis)反应谱分析 (response spectrum analysis)时程分析 (time history analysis)第一篇MIDAS/GTS的分析功能1. 静力分析 (Static Analysis)静力分析是指结构不发生振动状态下的分析，一般来说外部荷载的频率在结构的基本周期的1/3以下时可认为是静力荷载。

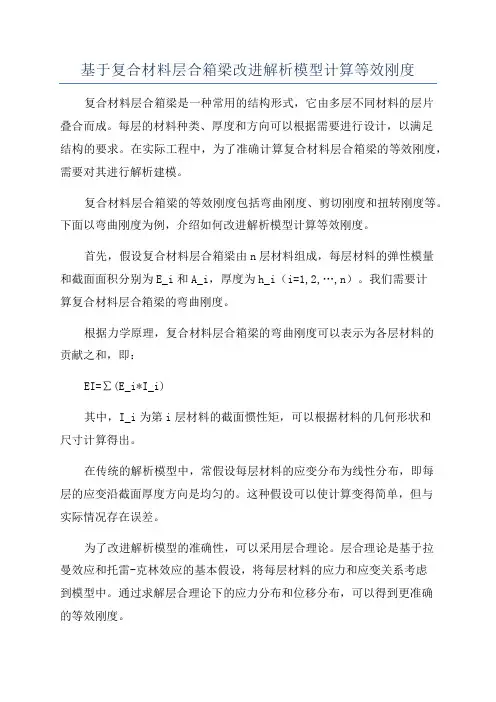

基于复合材料层合箱梁改进解析模型计算等效刚度复合材料层合箱梁是一种常用的结构形式，它由多层不同材料的层片叠合而成。

每层的材料种类、厚度和方向可以根据需要进行设计，以满足结构的要求。

在实际工程中，为了准确计算复合材料层合箱梁的等效刚度，需要对其进行解析建模。

复合材料层合箱梁的等效刚度包括弯曲刚度、剪切刚度和扭转刚度等。

下面以弯曲刚度为例，介绍如何改进解析模型计算等效刚度。

首先，假设复合材料层合箱梁由n层材料组成，每层材料的弹性模量和截面面积分别为E_i和A_i，厚度为h_i（i=1,2,…,n）。

我们需要计算复合材料层合箱梁的弯曲刚度。

根据力学原理，复合材料层合箱梁的弯曲刚度可以表示为各层材料的贡献之和，即：EI=∑(E_i*I_i)其中，I_i为第i层材料的截面惯性矩，可以根据材料的几何形状和尺寸计算得出。

在传统的解析模型中，常假设每层材料的应变分布为线性分布，即每层的应变沿截面厚度方向是均匀的。

这种假设可以使计算变得简单，但与实际情况存在误差。

为了改进解析模型的准确性，可以采用层合理论。

层合理论是基于拉曼效应和托雷-克林效应的基本假设，将每层材料的应力和应变关系考虑到模型中。

通过求解层合理论下的应力分布和位移分布，可以得到更准确的等效刚度。

层合理论的基本假设是每层材料的应变是平面应变，并且各层材料的纤维方向是一致的。

根据这些假设，可以建立层合理论下的位移与应力之间的关系。

总之，基于复合材料层合箱梁改进解析模型计算等效刚度是一项重要的工作。

通过引入层合理论和有限元方法，可以得到更准确的等效刚度，为复合材料层合箱梁的设计和分析提供有力支持。

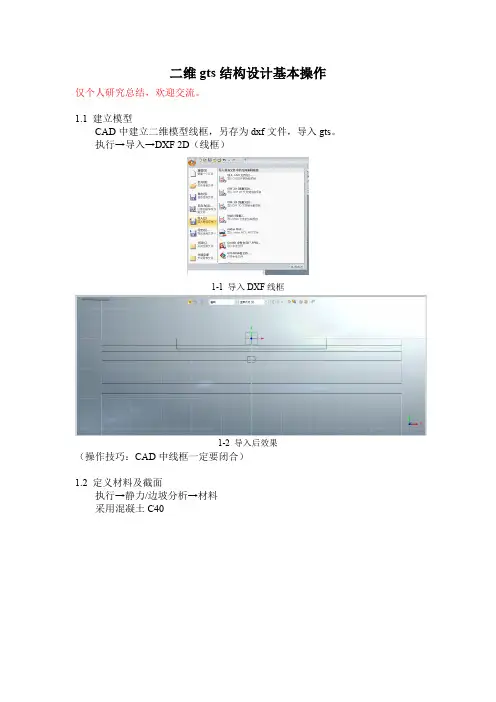

二维gts结构设计基本操作仅个人研究总结，欢迎交流。

1.1 建立模型CAD中建立二维模型线框，另存为dxf文件，导入gts。

执行→导入→DXF 2D（线框）1-1 导入DXF线框1-2 导入后效果（操作技巧：CAD中线框一定要闭合）1.2 定义材料及截面执行→静力/边坡分析→材料采用混凝土C401-3 定义结构材料定义土层：0.25）1-4 定义土层一般参数全风化花岗岩0.825230271-5 定义土层非线性参数1-6 全部土层定义执行→静力/边坡分析→属性→建立1D→梁→截面→H、B1-7 定义结构属性执行→静力/边坡分析→属性→建立2D→平面应变→截面→H、B1-8 定义土层属性1-9 全部土层属性1.3 网格划分（先小后大，先结构后土层）执行→网格→生成→2D→自动区域→选择线→网格尺寸0.51-10 网格划分1-11 全部网格划分1.4 定义结构执行→网格→单元→析取→几何1-12 析取顶管结构1-13 析取全部结构2.1 定义边界条件执行→静力/边坡分析→边界→约束→自动2-1 定义边界条件2.2 定义荷载执行→静力/边坡分析→荷载→自重2-2 定义自重执行→静力/边坡分析→荷载→压力2-2 定义超载2.3 定义工况执行→静力/边坡分析→施工阶段管理→定义施工阶段激活全部土体：2-3 定义初始工况钝化河道结构：2-3 建立河道钝化顶管：2-4 建立顶管工况3.1 分析结果查看执行→分析工况→新建→添加/修改分析工况3-1 定义分析工况3-2分析控制执行→分析→运行3-3 分析3-4 分析结果查看。

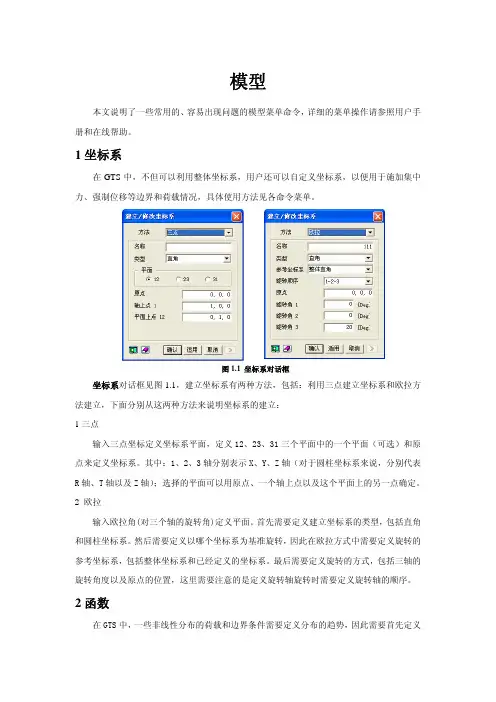

模型本文说明了一些常用的、容易出现问题的模型菜单命令，详细的菜单操作请参照用户手册和在线帮助。

1坐标系在GTS中，不但可以利用整体坐标系，用户还可以自定义坐标系，以便用于施加集中力、强制位移等边界和荷载情况，具体使用方法见各命令菜单。

图1.1 坐标系对话框坐标系对话框见图1.1，建立坐标系有两种方法，包括：利用三点建立坐标系和欧拉方法建立，下面分别从这两种方法来说明坐标系的建立：1三点输入三点坐标定义坐标系平面，定义12、23、31三个平面中的一个平面（可选）和原点来定义坐标系。

其中：1、2、3轴分别表示X、Y、Z轴（对于圆柱坐标系来说，分别代表R轴、T轴以及Z轴）；选择的平面可以用原点、一个轴上点以及这个平面上的另一点确定。

2 欧拉输入欧拉角(对三个轴的旋转角)定义平面。

首先需要定义建立坐标系的类型，包括直角和圆柱坐标系。

然后需要定义以哪个坐标系为基准旋转，因此在欧拉方式中需要定义旋转的参考坐标系，包括整体坐标系和已经定义的坐标系。

最后需要定义旋转的方式，包括三轴的旋转角度以及原点的位置，这里需要注意的是定义旋转轴旋转时需要定义旋转轴的顺序。

2函数在GTS中，一些非线性分布的荷载和边界条件需要定义分布的趋势，因此需要首先定义随着坐标值变化的函数，用户可以通过模型/函数命令定义随着某个坐标值变化的函数。

在这里需要注意的是输入函数有两种方式：利用一一对应关系，在左侧对话框A处输入自变量和函数值；利用方程式，在右侧B处输入函数的表达式。

用户可以定义比例数值，在进行计算的时候采用函数值与比例数值的乘积作为相应的数值。

用户也可以定义利用外插法定义定义域外的函数情况，包括最接近值、设置为零和线性外插法。

BA图2.1 函数对话框3节点节点操作命令请参照用户手册。

4单元4.1建立在一些细部比较复杂的时候，需要用户详细建立单元，用户可以通过建立命令来建立细部单元。

在该对话框里，用户可以设置建立单元的类型，包括：线单元（可以是梁单元、桁架单元等，根据选择的属性不同）、三角形（面单元）、四边形（面单元）、四面体、五面体以及六面体等。
