常用截面惯性矩计算公式截面的惯性矩是描述截面抵抗弯曲的特性之一，也称为截面二阶矩。
它是通过计算截面各点到其中一轴线的距离的二次方与其对应的面积乘积之和来获得。
常用的截面惯性矩计算公式如下：1.矩形截面的惯性矩公式：对于矩形截面，惯性矩可以通过以下公式进行计算：I=(b*h^3)/12其中，I为惯性矩，b为矩形宽度，h为矩形高度。
2.圆形截面的惯性矩公式：对于圆形截面，惯性矩可以通过以下公式进行计算：I=(π*R^4)/4其中，I为惯性矩，R为圆的半径。
3.I型截面的惯性矩公式：对于I型截面（又称为双T型截面或工字型截面），惯性矩可以通过以下公式进行计算：I = bw * hw^3 / 12 + hf * tf^3 / 12 + 2 * tf * hf * (hw / 2 + tf / 2)^2其中，I为惯性矩，bw为上翼板的宽度，hw为上翼板的高度，hf为下翼板的高度，tf为翼板的厚度。
4.H型截面的惯性矩公式：对于H型截面，惯性矩可以通过以下公式进行计算：I = [bw * (hw^3 - tw1 ^3) / 12] + [hf * (tf^3 - tw2^3) / 12] + 2 * tw1 * hw^3 / 12 + 2 * tw2 * tf^3 / 12 + 2 * hf * (hw / 2 + tf / 2)^2其中，I为惯性矩，bw为上翼板的宽度，hw为上翼板的高度，hf为下翼板的高度，tf为翼板的厚度，tw1为上翼板的厚度，tw2为下翼板的厚度。
5.T型截面的惯性矩公式：对于T型截面，惯性矩可以通过以下公式进行计算：I = [bw * hw^3 / 12] + [tf * hf^3 / 12] + tw * hw * (hw / 2 + tf)^2其中，I为惯性矩，bw为翼板的宽度，hw为翼板的高度，hf为梁的高度，tf为梁的厚度，tw为翼板的厚度。
这些公式是根据不同截面形状和尺寸推导出来的，可以用于计算截面的惯性矩。
材料力学惯性矩公式在材料力学中，惯性矩是一个重要的物理量，它描述了物体对于转动的惯性特性。
在工程和科学领域中，我们经常需要计算和应用惯性矩，因此了解惯性矩的计算公式是非常重要的。
惯性矩的计算公式与物体的形状和质量分布有关。
对于不同形状的物体，我们需要使用不同的公式来计算其惯性矩。
下面，我将介绍一些常见形状的物体的惯性矩计算公式。
首先，我们来看一下关于直线轴的惯性矩计算公式。
对于质量分布均匀的直线轴，其惯性矩的计算公式为I=1/12ML^2，其中M为物体的质量，L为物体的长度。
这个公式适用于绕通过物体质心且与物体轴线平行的转动轴。
接下来，我们来看一下关于圆环的惯性矩计算公式。
对于半径为R、质量分布均匀的圆环，其惯性矩的计算公式为I=1/2MR^2，其中M为圆环的质量。
这个公式适用于绕通过圆环中心且与圆环轴线垂直的转动轴。
除了直线轴和圆环，对于其他形状的物体，我们也可以根据其几何形状和质量分布来推导出相应的惯性矩计算公式。
在工程实践中，我们经常会遇到需要计算复杂形状物体的惯性矩，这时候我们可以利用积分来进行计算。
除了单个物体的惯性矩计算，当多个物体组合在一起时，我们也需要考虑它们的复合惯性矩。
对于多个物体组合体的复合惯性矩计算，我们可以利用平行轴定理和垂直轴定理来简化计算过程。
在应用惯性矩计算公式时，我们需要注意保持单位的一致性，以及正确地考虑物体的质量分布情况。
在实际工程中，我们还需要考虑到材料的弹性模量、截面形状等因素，以便更准确地描述物体的转动特性。
总之，惯性矩是描述物体对于转动的惯性特性的重要物理量，其计算公式与物体的形状和质量分布有关。
在工程和科学领域中，我们经常需要计算和应用惯性矩，因此了解惯性矩的计算公式是非常重要的。
希望本文介绍的惯性矩计算公式能够对您有所帮助。
惯性矩的定义和计算公式惯性矩的定义●区域惯性矩-典型截面I●区域惯性矩，一个区域的惯性矩或典型截面轮廓的第二个区域惯性矩●面积惯性矩或面积惯性矩-也称为面积二阶矩-I，是用于预测梁的挠度、弯曲和应力的形状特性。
●面积惯性矩-英制单位●inches4●面积惯性矩-公制单位●mm4●cm4●m4●单位转换● 1 cm4 = 10-8 m4 = 104 mm4● 1 in4 = 4.16x105 mm4 = 41.6 cm4●示例-惯性单位面积矩之间的转换●9240 cm4 can be converted to mm4 by multiplying with 104●(9240 cm4) 104 = 9.24 107 mm4●区域惯性矩（一个区域或第二个区域的惯性矩）●●绕x轴弯曲可表示为●I x = ∫ y2 dA (1)●其中●I x =与x轴相关的惯性矩面积(m4, mm4, inches4)●y =从x轴到元件dA的垂直距离(m, mm, inches)●dA =基元面积(m2, mm2, inches2)●绕y轴弯曲的惯性矩可以表示为●I y = ∫ x2 dA (2)●其中●I x =与y轴相关的惯性矩面积(m4, mm4, inches4)●x =从轴y 到元件dA的垂直距离(m, mm, inches)●典型截面I的面积惯性矩●典型截面II的面积惯性矩●实心方形截面●●实心方形截面的面积惯性矩可计算为●I x = a4 / 12 (2)●其中● a = 边长(mm, m, in..)●I y = a4 / 12 (2b)●实心矩形截面●●矩形截面惯性矩的面积可计算为●I x = b h3 / 12 (3)●其中● b = 宽●h = 高●I y = b3 h / 12 (3b)●实心圆形截面●●实心圆柱截面的面积惯性矩可计算为●I x = π r4 / 4●= π d4 / 64 (4)●其中●r =半径● d = 直径●I y = π r4 / 4●= π d4 / 64 (4b)●中空圆柱截面●空心圆柱截面的面积惯性矩可计算为●I x = π (d o4 - d i4) / 64 (5)●其中●d o = 外圆直径●d i = 内圆直径●I y = π (d o4 - d i4) / 64 (5b)●方形截面-对角力矩●●矩形截面的对角线面积惯性矩可计算为●I x = I y = a4 / 12 (6)●矩形截面-通过重心的任何线上的面积力矩●●通过重心在线计算的矩形截面和力矩面积可计算为●I x = (b h / 12) (h2 cos2 a + b2 sin2 a) (7)●对称形状●●对称形状截面的面积惯性矩可计算为●I x = (a h3 / 12) + (b / 12) (H3 - h3) (8)●I y = (a3 h / 12) + (b3 / 12) (H - h) (8b)●不对称形状●●非对称形状截面的面积惯性矩可计算为●I x = (1 / 3) (B y b3 - B1 h b3 + b y t3 - b1 h t3) (9)●典型截面II的面积惯性矩●区域惯性矩vs.极惯性矩vs.惯性矩●“面积惯性矩”是一种形状特性，用于预测梁的挠度、弯曲和应力●“极惯性矩”是衡量梁抗扭能力的一个指标，计算受扭矩作用的梁的扭曲度时需要用到它●“转动惯量”是测量物体在旋转方向上变化的阻力。
惯性矩计算公式范文惯性矩通常用于描述物体在旋转运动中的抵抗力度，它是物体旋转惯量的一种度量。
在物理学和工程学中，惯性矩被广泛应用于力学、机械工程、航空航天工程和许多其他领域。
惯性矩的计算涉及到物体的质量分布和旋转轴的位置。
具体来说，对于一个连续分布的物体，其惯性矩由物体的质量分布和几何形状决定。
对于一维线性物体，比如杆、绳子或薄片，其惯量更为简单，可以直接通过质量和长度计算得出。
对于直线物体而言，惯性矩的计算公式为：I=(1/3)*m*L^2其中，I表示物体的惯性矩，m为物体的质量，L为物体的长度。
该公式假设质量均匀分布在物体上。
对于一个平面物体，可以使用积分的方法计算其惯性矩。
对于一个平面或曲面的形状，可以通过自变量来描述其形状。
在三维空间中，一个连续分布的物体被描述为一个区域R，其惯性矩由以下公式给出：I = ∫∫∫ r^2 dm其中，r是物体上的一个点相对于旋转轴的距离，dm表示该点的质量元素。
质量元素可以表示为dm = ρ dV，其中ρ是密度，dV是体积元素。
在这种情况下，扩展为以下形式：I=∫∫∫ρr^2dV对于轴对称的物体，有几个特殊情况可以简化惯性矩的计算。
如果旋转轴与物体的对称轴重合，那么物体的惯性矩可通过以下公式计算：I = ∫∫ r^2 dm = ∫∫ r^2 ρ dV其中，r是点在旋转轴上的垂直距离。
对于圆柱体或球体，可以使用以下公式进行计算：I=(1/2)*m*r^2其中，m是物体的质量，r是物体的半径。
对于复杂的几何形状，可能需要借助于数值方法或计算机模拟来计算惯性矩。
利用三维建模软件，可以将物体的形状精确地建模，然后计算其惯性矩。
惯性矩在许多工程中都发挥着重要的作用。
例如，在机械工程中，惯性矩被用于计算旋转部件的稳定性和运动学性质。
在航空航天工程中，惯性矩是设计飞行器和导弹时考虑的重要参数。
此外，在物理学和材料科学中，惯性矩用于描述材料的旋转运动和稳定性。
总结而言，惯性矩的计算涉及到物体的质量分布和旋转轴的位置。
惯性矩计算公式推导
惯性矩是动力学中描述物体角动量的重要参数，它的概念可以借鉴转动的视觉形象来说明。
一般来讲，惯性矩是指物体距其旋转面中心的距离与惯性力的乘积。
计算惯性矩公式提出
计算惯性矩必须考虑物体的质量和形状，以及其在根据外力作用而产生的角动量。
具体而言，惯性矩的计算一般有三大类：椭圆类型的矩、多轴截面的矩以及长管棒类型的矩。
其中，椭圆类型的矩是用于描述椭圆体状物体惯性力学行为的,椭圆类型惯性矩表达式如
下所示：I=2/5II2I2，其中ρ为物体的流动率，a、b分别为椭圆物体的长轴/短轴半径。
多轴截面的矩可以用来描述各种多轴截面形状的物体，多轴横截面惯性矩计算公式可表示为：I= ∑II=1I11(I(I)/I)I(I)，其中n为几何组成部件的总数，f1为这些部件的外径，A(θ)为部件的平台面积。
最后，长管棒类型的矩可以用来描述长管棒形状的物体，长管棒类型惯性矩表达式如下：
I=1/2II2ℓ2，其中ρ为物体的流动率，f2为管棒直径，l表示管棒的长度。
总结以上，惯性矩的计算依赖于物体的质量、形状和外力的作用，有三种不同的方法来计
算一个物体的惯性矩：椭圆类型的矩，多轴截面的矩以及长管棒类型的矩。
根据物体的不同，应用不同的计算方法，即可计算出该物体的惯性矩值。

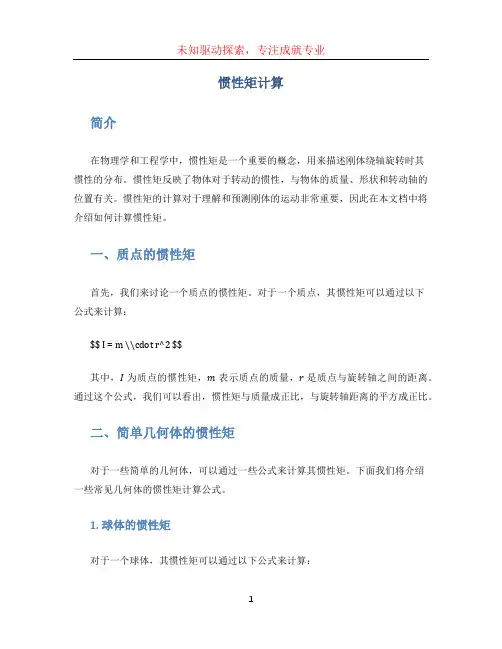

惯性矩计算简介在物理学和工程学中，惯性矩是一个重要的概念，用来描述刚体绕轴旋转时其惯性的分布。
惯性矩反映了物体对于转动的惯性，与物体的质量、形状和转动轴的位置有关。
惯性矩的计算对于理解和预测刚体的运动非常重要，因此在本文档中将介绍如何计算惯性矩。
一、质点的惯性矩首先，我们来讨论一个质点的惯性矩。
对于一个质点，其惯性矩可以通过以下公式来计算：$$ I = m \\cdot r^2 $$其中，I为质点的惯性矩，m表示质点的质量，r是质点与旋转轴之间的距离。
通过这个公式，我们可以看出，惯性矩与质量成正比，与旋转轴距离的平方成正比。
二、简单几何体的惯性矩对于一些简单的几何体，可以通过一些公式来计算其惯性矩。
下面我们将介绍一些常见几何体的惯性矩计算公式。
1. 球体的惯性矩对于一个球体，其惯性矩可以通过以下公式来计算：$$ I = \\frac{2}{5} \\cdot m \\cdot r^2 $$其中，I表示球体的惯性矩，m表示球体的质量，r表示球体的半径。
可以看出，球体的惯性矩与质量成正比，与半径的平方成正比。
2. 圆盘的惯性矩对于一个圆盘，其惯性矩可以通过以下公式来计算：$$ I = \\frac{1}{2} \\cdot m \\cdot r^2 $$其中，I表示圆盘的惯性矩，m表示圆盘的质量，r表示圆盘的半径。
可以看出，圆盘的惯性矩与质量成正比，与半径的平方成正比。
3. 长方体的惯性矩对于一个长方体，其惯性矩可以通过以下公式来计算：$$ I = \\frac{1}{12} \\cdot m \\cdot (a^2 + b^2) $$其中，I表示长方体的惯性矩，m表示长方体的质量，a和b分别表示长方体的两个边长。
可以看出，长方体的惯性矩与质量成正比，与两个边长的平方和成正比。
三、复杂几何体的惯性矩对于一些复杂的几何体，无法使用简单的公式来计算其惯性矩。
在这种情况下，可以使用积分的方法来求解惯性矩。
矩形对于中线(垂直于h边的中轴线)的惯性矩：b*h^3/12三角形：b*h^3/36圆形对于圆心的惯性矩：π*d^4/64环形对于圆心的惯性矩：π*D^4*（1-α^4)/64;α=d/D§16-1 静矩和形心平面图形的几何性质一般与杆件横截面的几何形状和尺寸有关，下面介绍的几何性质表征量在杆件应力与变形的分析与计算中占有举足轻重的作用。
静矩：平面图形面积对某坐标轴的一次矩，如图Ⅰ-1所示。
定义式：，(Ⅰ-1）量纲为长度的三次方。
由于均质薄板的重心与平面图形的形心有相同的坐标和。
则由此可得薄板重心的坐标为同理有所以形心坐标，（Ⅰ-2）或，由式（Ⅰ-2）得知，若某坐标轴通过形心，则图形对该轴的静矩等于零，即，；，则；反之，若图形对某一轴的静矩等于零，则该轴必然通过图形的形心。
静矩与所选坐标轴有关，其值可能为正，负或零。
如一个平面图形是由几个简单平面图形组成，称为组合平面图形。
设第i块分图形的面积为，形心坐标为，则其静矩和形心坐标分别为，（Ⅰ-3），（Ⅰ-4）【例I-1】求图Ⅰ-2所示半圆形的及形心位置。
【解】由对称性，，。
现取平行于轴的狭长条作为微面积所以读者自己也可用极坐标求解。
【例I-2】确定形心位置，如图Ⅰ-3所示。
【解】将图形看作由两个矩形Ⅰ和Ⅱ组成，在图示坐标下每个矩形的面积及形心位置分别为矩形Ⅰ：mm2mm，mm矩形Ⅱ：mm2mm，mm整个图形形心的坐标为§16-2 惯性矩和惯性半径惯性矩：平面图形对某坐标轴的二次矩，如图Ⅰ-4所示。
，(Ⅰ-5)量纲为长度的四次方，恒为正。
相应定义，(Ⅰ-6)为图形对轴和对轴的惯性半径。
组合图形的惯性矩设为分图形的惯性矩，则总图形对同-轴惯性矩为，(Ⅰ-7)若以表示微面积到坐标原点的距离,则定义图形对坐标原点的极惯性矩（Ⅰ-8）因为所以极惯性矩与（轴）惯性矩有关系（Ⅰ-9）式（Ⅰ-9）表明，图形对任意两个互相垂直轴的（轴）惯性矩之和，等于它对该两轴交点的极惯性矩。
惯性矩的计算方法及常用截面惯性矩计算公式截面图形的几何性质一.重点及难点：(一).截面静矩和形心1.静矩的定义式如图1所示任意有限平面图形，取其单元如面积dA ，定义它对任意轴的一次矩为它对该轴的静矩，即ydAdSx xdA dS y == 整个图形对y 、z 轴的静矩分别为⎰⎰==AAy ydASx xdAS （I-1） 2.形心与静矩关系 图I-1设平面图形形心C 的坐标为C C z y , 则 0AS y x= ， A S x y = （I-2）推论1 如果y 轴通过形心（即0=x ），则静矩0=y S ；同理，如果x 轴通过形心（即0=y ），则静矩0=Sx ；反之也成立。
推论2 如果x 、y 轴均为图形的对称轴，则其交点即为图形形心；如果y 轴为图形对称轴，则图形形心必在此轴上。
3.组合图形的静矩和形心设截面图形由几个面积分别为n A A A A ⋯⋯321,,的简单图形组成，且一直各族图形的形心坐标分别为⋯⋯332211,,,y x y x y x ；；，则图形对y 轴和x轴的静矩分别为∑∑∑∑========ni ni ii xi x ni ii ni yi y y A S S x A S 1111S （I-3）截面图形的形心坐标为∑∑===ni ini ii AxA x 11 ， ∑∑===ni ini ii AyA y 11 （I-4）4.静矩的特征(1) 界面图形的静矩是对某一坐标轴所定义的，故静矩与坐标轴有关。
(2) 静矩有的单位为3m 。
(3) 静矩的数值可正可负，也可为零。
图形对任意形心轴的静矩必定为零，反之，若图形对某一轴的静矩为零，则该轴必通过图形的形心。
(4) 若已知图形的形心坐标。
则可由式（I-1）求图形对坐标轴的静矩。
若已知图形对坐标轴的静矩，则可由式（I-2）求图形的形心坐标。
组合图形的形心位置，通常是先由式（I-3）求出图形对某一坐标系的静矩，然后由式（I-4）求出其形心坐标。
惯性矩(moment of inertia of an area)是一个几何量，通常被用作描述截面抵抗弯曲的性质。
惯性矩的国际单位为(m4)。
即面积二次矩，也称面积惯性矩，而这个概念与质量惯性矩（即转动惯量）是不同概念。
面积元素dA与其至z轴或y轴距离平方的乘积y2dA或z2dA的积分，分别称为该面积元素对于z轴或y轴的惯性矩或截面二次轴矩。
惯性矩的数值恒大于零对Z轴的惯性矩：对Y轴的惯性矩：截面对任意一对互相垂直轴的惯性矩之和，等于截面对该二轴交点的极惯性矩。
极惯性矩常用计算公式：矩形对于中线(垂直于h边的中轴线)的惯性矩：三角形：圆形对于坐标轴的惯性矩：圆形对于圆心的惯性矩：环形对于圆心的惯性矩：，需要明确因为坐标系不同计算公式也不尽相同。
结构构件惯性矩Ix结构设计和计算过程中，构件惯性矩Ix为截面各微元面积与各微元至与X 轴线平行或重合的中和轴距离二次方乘积的积分。
主要用来计算弯矩作用下绕X 轴的截面抗弯刚度。
结构构件惯性矩Iy结构设计和计算过程中，构件惯性矩Iy为截面各微元面积与各微元至与Y 轴线平行或重合的中和轴距离二次方乘积的积分。
主要用来计算弯矩作用下绕Y 轴的截面抗弯刚度。
静矩静矩（面积X面内轴一次）把微元面积与各微元至截面上指定轴线距离乘积的积分称为截面的对指定轴的静矩Sx=∫ydA。
静矩就是面积矩，是构件的一个重要的截面特性，是截面或截面上某一部分的面积乘以此面积的形心到整个截面的型心轴之间的距离得来的，是用来计算应力的。
注意：惯性矩是乘以距离的二次方,静矩是乘以距离的一次方，惯性矩和面积矩（静矩）是有区别的。
分类截面惯性矩截面惯性矩（I=截面面积X截面轴向长度的二次方）截面惯性矩：the area moment of inertiacharacterized an object's ability to resist bending and is required to calculate displacement.截面各微元面积与各微元至截面某一指定轴线距离二次方乘积的积分Ix= y^2dF.截面极惯性矩截面极惯性矩（Ip=面积X垂直轴二次）。
惯性矩的计算⽅法及常⽤截⾯惯性矩计算公式惯性矩的计算⽅法及常⽤截⾯惯性矩计算公式截⾯图形的⼏何性质⼀.重点及难点：(⼀).截⾯静矩和形⼼1.静矩的定义式如图1所⽰任意有限平⾯图形，取其单元如⾯积dA ，定义它对任意轴的⼀次矩为它对该轴的静矩，即ydA dSx xdAdS y == 整个图形对y 、z 轴的静矩分别为 ??==A A y ydASx xdA S （I-1） 2.形⼼与静矩关系图I-1 设平⾯图形形⼼C 的坐标为C C z y , 则 0A S y x= ， A S x y= （I-2）推论1 如果y 轴通过形⼼（即0=x ），则静矩0=y S ；同理，如果x 轴通过形⼼（即0=y ），则静矩0=Sx ；反之也成⽴。
推论2 如果x 、y 轴均为图形的对称轴，则其交点即为图形形⼼；如果y 轴为图形对称轴，则图形形⼼必在此轴上。
3.组合图形的静矩和形⼼设截⾯图形由⼏个⾯积分别为n A A A A ??321,,的简单图形组成，且⼀直各族图形的形⼼坐标分别为??332211,,,y x y x y x ；；，则图形对y 轴和x 轴的静矩分别为∑∑∑∑========n i n i i i xi x ni i i n i yi y y A SS x A S 1111S （I-3）截⾯图形的形⼼坐标为∑∑===n i i n i i i A x A x 11， ∑∑===ni i ni i i Ay A y 11 （I-4） 4.静矩的特征(1) 界⾯图形的静矩是对某⼀坐标轴所定义的，故静矩与坐标轴有关。
(2) 静矩有的单位为3m 。
(3) 静矩的数值可正可负，也可为零。
图形对任意形⼼轴的静矩必定为零，反之，若图形对某⼀轴的静矩为零，则该轴必通过图形的形⼼。
(4) 若已知图形的形⼼坐标。
则可由式（I-1）求图形对坐标轴的静矩。
若已知图形对坐标轴的静矩，则可由式（I-2）求图形的形⼼坐标。
组合图形的形⼼位置，通常是先由式（I-3）求出图形对某⼀坐标系的静矩，然后由式（I-4）求出其形⼼坐标。
