城镇水处理场站工程案例题

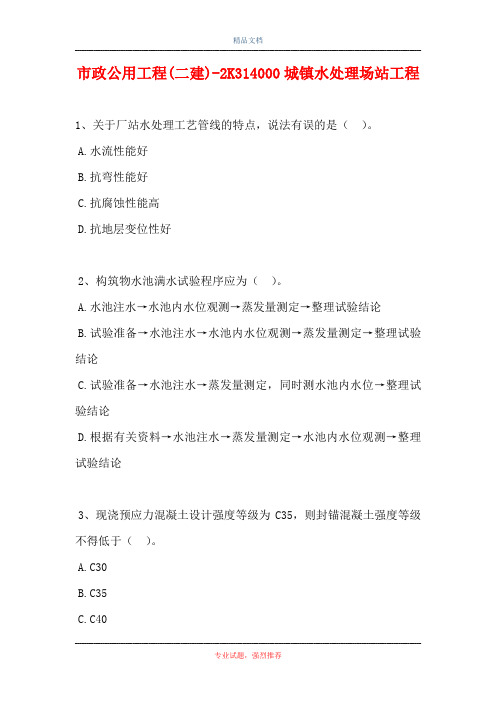

市政公用工程(二建)-2K314000城镇水处理场站工程1、关于厂站水处理工艺管线的特点，说法有误的是（）。

A.水流性能好B.抗弯性能好C.抗腐蚀性能高D.抗地层变位性好2、构筑物水池满水试验程序应为（）。

A.水池注水→水池内水位观测→蒸发量测定→整理试验结论B.试验准备→水池注水→水池内水位观测→蒸发量测定→整理试验结论C.试验准备→水池注水→蒸发量测定，同时测水池内水位→整理试验结论D.根据有关资料→水池注水→蒸发量测定→水池内水位观测→整理试验结论3、现浇预应力混凝土设计强度等级为C35，则封锚混凝土强度等级不得低于（）。

A.C30B.C35C.C40D.C454、塑料或橡胶止水带接头应采用（）。

A.粘接B.叠接C.热接D.咬接5、无盖水池满水试验的蒸发量，可设现场蒸发水箱，并在水箱内设水位测针进行测定。

（），测定水箱中的水位。

A.测定水池中水位之前12hB.测定水池中水位之后12hC.测定水池中水位的同时D.测定水池中水位之后8h6、地表水作为饮用水源时，给水处理中主要的去除对象是（）。

A.金属离子B.病原菌和细菌C.悬浮物和胶体物质D.有机物和铁、锰7、下列厂站构筑物中，属于污水处理构筑物的是（）。

A.配水井B.混凝沉淀池C.反应池D.生物塘8、对大中型水池，做满水试验进行外观观测时，要求（）。

A.充水至池壁底部的施工缝以上，检查底板的抗渗质量B.充水至设计水深的1/3处，检查池壁四周及池底的抗渗质量C.充水至池底一定高度后，检查池底部抗渗质量D.必须充水至设计水深的1/2处，检查池底的抗渗质量9、分节制作、分次下沉的沉井，后续各节的模板底部应距地面不小于（）。

A.0.9mB.1mC.0.8mD.0.7m10、沉井下沉时工人6小时换班一次，沉井的标高、轴线位移至少（）测量一次。

A.1hB.2hC.4hD.6h11、给水与污水处理设备正式运行前必须进行联机试运行，具体要求包括（）。

A.按工艺流程各构筑物逐个通水联机试运行正常B.全厂联机试运行、协联运行正常C.先采用手工操作，处理构筑物和设备全部运转正常后，方可转入自动控制运行D.全厂联机运行应不少于48hE.监测并记录各构筑物运行情况和运行数据12、关于沉井干封底的要求，正确的有（）。

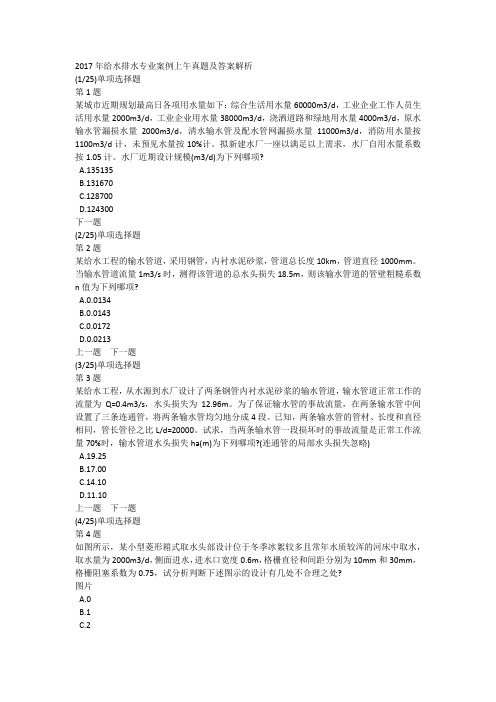

2017年给水排水专业案例上午真题及答案解析(1/25)单项选择题第1题某城市近期规划最高日各项用水量如下：综合生活用水量60000m3/d，工业企业工作人员生活用水量2000m3/d，工业企业用水量38000m3/d，浇洒道路和绿地用水量4000m3/d，原水输水管漏损水量2000m3/d，清水输水管及配水管网漏损水量11000m3/d，消防用水量按1100m3/d计，未预见水量按10%计。

拟新建水厂一座以满足以上需求，水厂自用水量系数按1.05计。

水厂近期设计规模(m3/d)为下列哪项?A.135135B.131670C.128700D.124300下一题(2/25)单项选择题第2题某给水工程的输水管道，采用钢管，内衬水泥砂浆，管道总长度10km，管道直径1000mm。

当输水管道流量1m3/s时，测得该管道的总水头损失18.5m，则该输水管道的管壁粗糙系数n值为下列哪项?A.0.0134B.0.0143C.0.0172D.0.0213上一题下一题(3/25)单项选择题第3题某给水工程，从水源到水厂设计了两条钢管内衬水泥砂浆的输水管道，输水管道正常工作的流量为Q=0.4m3/s，水头损失为12.96m。

为了保证输水管的事故流量，在两条输水管中间设置了三条连通管，将两条输水管均匀地分成4段。

已知，两条输水管的管材、长度和直径相同，管长管径之比L/d=20000。

试求，当两条输水管一段损坏时的事故流量是正常工作流量70%时，输水管道水头损失ha(m)为下列哪项?(连通管的局部水头损失忽略)A.19.25B.17.00C.14.10D.11.10上一题下一题(4/25)单项选择题第4题如图所示，某小型菱形箱式取水头部设计位于冬季冰絮较多且常年水质较浑的河床中取水，取水量为2000m3/d，侧面进水，进水口宽度0.6m，格栅直径和间距分别为10mm和30mm，格栅阻塞系数为0.75，试分析判断下述图示的设计有几处不合理之处?图片A.0B.1C.2D.3上一题下一题(5/25)单项选择题第5题一座机械搅拌混合池容积V=10m3，搅拌桨板两叶片中心直径D=1.20m。

2020年注册公用设备工程师（给水排水）《专业案例考试（下）》真题及答案解析案例分析题（共计25题，每题的四个备选答案中只有一个符合题意）1．某城市给水系统规划设计最高日供水量100000m 3/d ，采用统一供水系统，用户用水量时变化系数1.5，管网中没有设置调节构筑物。

原水输水管漏损水量为给水系统设计规模的3%，水厂自用水量为给水系统设计规模的5%，管网漏损水量为给水系统设计规模的10%。

问二泵站设计流量比取水泵站设计流量大多少（m 3/h ）？（ ）A ．2687.5B ．2375.0C ．1750.0D ．1333.3【参考答案】C【参考解析】计算过程如下：224dd Q Q K =⨯ ()=13%5%24dQ Q ⨯++取则可得：()3=1.5 1.081750m /d 24dQ Q Q -⨯-=2取2．某城市采用统一供水，供水管网中没有设置调节构筑物。

平时最高供水时，从二泵站到管网控制点的总水头损失16.5m ，管网控制点的地形标高比二泵站吸水井最低水位高1.5m 。

消防时，二泵站水泵扬程35.2m ，从二泵站到管网控制点的总水头损失较最高供水时增加了6.3m 。

假设消防时管网控制点的地形标高与二泵站吸水井水位的高差与最高供水时相同。

问消防时管网控制点的服务水头是多少m 水柱？（m ）（ ）A ．10.9B ．12.4C ．17.2D ．18.7【参考答案】A【参考解析】由H P ′＝1.5＋（16.5＋6.3）＋H ＝35.2m ，可得消防服务水头H ＝10.9m 。

3．某管网用水区域简化为一等腰梯形（图中阴影部分），在梯形的四条边及左右对称中线敷设供水管道（AB 和DC 管长如图所示），向区域内供水，其中在梯形四条边敷设的供水管线向阴影区域单侧供水，区域内总用水量为50L/s 。

问F 点的节点流量（L/s ）最接近以下哪项？（ ）题3图A．12.18B．13.86C．24.36D．27.71【参考答案】B【参考解析】计算过程如下：()0.0297L/s msq==⋅()0.029********.52500.513.86L/sFq⎡=⨯+⨯+⨯=⎣4．某取水工程设计水量为5.6万m3/d，采用单泵流量比为1∶2的二小一大的三台取水泵和一台备用泵。

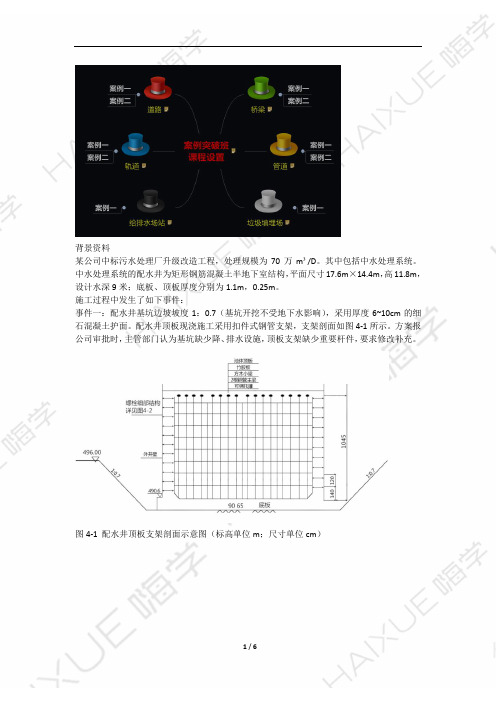

背景资料某公司中标污水处理厂升级改造工程，处理规模为70万m³/D。

其中包括中水处理系统。

中水处理系统的配水井为矩形钢筋混凝土半地下室结构，平面尺寸17.6m×14.4m，高11.8m，设计水深9米；底板、顶板厚度分别为1.1m，0.25m。

施工过程中发生了如下事件：事件一：配水井基坑边坡坡度1：0.7（基坑开挖不受地下水影响），采用厚度6~10cm的细石混凝土护面。

配水井顶板现浇施工采用扣件式钢管支架，支架剖面如图4-1所示。

方案报公司审批时，主管部门认为基坑缺少降、排水设施，顶板支架缺少重要杆件，要求修改补充。

图4-1 配水井顶板支架剖面示意图（标高单位m；尺寸单位cm）事件二：在基坑开挖时，现场施工员认为土质较好，拟取消细石混凝土护面，被监理工程师发现后制止。

事件三：项目部识别了现场施工的主要危险源，其中配水井施工现场主要易燃易爆物体包括脱模剂、油漆稀释料……。

项目部针对危险源编制了应急预案，给出了具体预防措施。

事件四：施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工（中水管在道路两侧）。

试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180万元，施工单位为此向建设单位提出费用索赔。

【问题】1.图4-1中基坑缺少哪些降排水设施？顶板支架缺少哪些重要杆件？2.指出图4-2、图4-3中A、B名称，简述本工程采用这种形式螺栓的原因？3.事件二中，监理工程师为什么会制止现场施工员行为？取消细石混凝土护面应履行什么手续？4.事件三中，现场的易燃易爆物体危险源还应包括哪些？5.事件四所造成的损失能否索赔？说明理由。

6.配水井满水试验至少应分几次？分别列出每次充水高程。

1.图4-1中基坑缺少哪些降排水设施？顶板支架缺少哪些重要杆件？缺少的降排水设施：①排水沟②集水井③抽水泵1.图4-1中基坑缺少哪些降排水设施？顶板支架缺少哪些重要杆件？缺少的杆件：①扫地杆②底托③剪刀撑④斜撑⑤水平横撑等。

2019年注册公用设备工程师（给水排水）《专业案例考试（上）》真题及答案解析案例分析题（共计25题，每题的四个备选答案中只有一个符合题意）1．某城市总体规划修编后确定的相关指标见下表。

近期拟在现有供水设计规模为50000m3/d的自来水厂基础上进行扩建以满足需求，试计算自来水厂扩建需新增的设计规模（m3/d）。

（注：管网漏损率均按10%计，消防用水量均按1000m3计，未预见水量均按10%计，水厂自用水量均按设计规模的5%计）（）题1表A．90602B．43170C．33738D．28650【答案】D【解析】计算过程如下：综合生活用水量：Q综＝20万×80%×300L/人·d＝48000m3/d。

工业企业用水量：Q工＝12000m3/d。

浇洒道路和绿地用水量：Q浇＝5000m3/d。

扩建后的设计规模：Q总＝（Q综＋Q工＋Q浇）×（1＋10%）×（1＋10%）＝78650m3/d。

扩建需新增：78650－50000＝28650m3/d。

2．某平原地区自用水率为5%、规模为12万m3/d，水厂的进水所需压力为0.12MPa，原水由泵房通过长8km的DN1200的内衬水泥砂浆钢管单管供应。

为适应水厂规模扩建至20万m3/d，拟另择地新建泵房和输水单管与原系统联合供水，新输水管长取10km，口径DN1200内衬水泥砂浆钢管，接管点位于原输水管距水厂2km处。

假定水厂进水和原有泵房输水压力不变，则新泵房供水压力（MPa）最接近以下哪个选项？（输水管粗糙系数n＝0.013，不计输水水量损失和局部水头损失，1MPa＝102m水柱压力）（）A．0.222B．0.255C．0.267D．0.340【答案】D【解析】假设原有泵房的输水压力为x，DN1200管道比阻a＝0.00066。

则原输水管输水水头损失：（x－0.12）×102＝0.00066×8000×（120000×1.05/86400）2。

城镇水处理场站工程
2K314010 水处理场站工艺技术与结构特点
一、单选题
【例题】用以除去水中粗大颗粒杂质的给水处理方法是（）。

A.过滤
B.软化
C.混凝沉淀
D.自然沉淀
『正确答案』D
『答案解析』本题考查的是给水处理。

自然沉淀是用以去除水中粗大颗粒杂质的方法。

参见教材P122。

【例题】当水质条件为水库水，悬浮物含量小于100mg/L时，应采用的水处理工艺（）。

A.原水→筛网隔滤或消毒
B.原水→接触过滤→消毒
C.原水→混凝、沉淀或澄清→过滤→消毒
D.原水→调蓄预沉→混凝、沉淀或澄清→过滤→消毒
『正确答案』B
『答案解析』本题考查的是给水处理。

参见教材P123。

【例题】某一水库的原水悬浮物一般在50～80mg/L，水质稳定，合理的给水处理工艺流程是（）。

A.原水→沉淀→消毒
B.原水→接触过滤→消毒。

水处理场站工程工程【2013一建】背景资料A公司为某水厂改扩建工程总承包单位。

工程包括新建滤池、沉淀池、清水池。

进水管道及相关的设备安装。

其中设备安装经招标后由B公司实施。

施工期间，水厂要保持正常运营。

新建清水池为地下构筑物。

池体平面尺寸为128m×30m，高度为7.5m，纵向设两道变形缝；其横断面及变形缝构造见图5-1、图5-2。

鉴于清水池为薄壁结构且有顶板，方案决定清水池高度方向上分三次浇注混凝土，并合理划分清水池的施工段。

水处理场站工程工程【问题】1.分析本案例中施工环境的主要特点。

2.清水池高度方向施工需设几道施工缝，应分别在什么位置？3.指出图5-2中a、b材料的名称。

4.简述清水池划分施工段的主要依据和施工顺序，清水池混凝土应分几次浇注？水处理场站工程工程1.分析本案例中施工环境的主要特点。

答：1）土建和设备安装等工程交叉施工；2）水厂保持正常运营、新工程同时建设，干扰大；3）施工现场用地狭小。

水处理场站工程工程2.清水池高度方向施工需设几道施工缝，应分别在什么位置？答：两道。

一道在底板与池壁连接腋角上面不少于200mm处；一道在池壁与顶板连接腋角下部。

水处理场站工程工程3.指出图5-2中a、b材料的名称。

答：a为聚氯乙烯胶泥嵌缝料或密封膏等填充防渗材料。

b为橡胶止水带。

水处理场站工程工程4.简述清水池划分施工段的主要依据和施工顺序，清水池混凝土应分几次浇注？答：主要依据：合同文件、工程招标文件、工程施工设计图纸（变形缝位置），国家省市地区的相关法令法规及规定，国家现行的相关技术规范、标准及规程、工程施工其他参考资料及施工现场具体情况。

施工顺序：测量定位→土方开挖及地基处理→垫层施工→防水层施工→底板浇筑→池壁及柱浇筑→顶板浇筑→功能性试验浇注次数：纵向设两道变形缝，横向两道施工缝，各分为3段，故清水池混凝土应分9次浇筑。

水处理场站工程工程【2018一建】背景资料某项目部承建的圆形钢筋混凝土泵池，内径10m，刃脚高2.7m，井壁总高11.45m，井壁厚0.65m，均采用C30、P6抗渗混凝土，采用2次接高1次下沉的不排水沉井法施工。

勘察设计注册公用设备工程师给水排水专业案例上真题2014年模拟试题与答案单项选择题1. 某城镇自来水厂最高日不同时段二级泵站供水量及管网用水量情况见下表。

现水厂二级泵站实施变频改造后能完全按管网用水量情况供水，则水厂二级泵站实施变频改造后清水池调节容积增加量为最高日供水量的百分之几?时段(h) 0～55～1010～1212～1616～1919～2121～24二级泵站未改造时供水量占全天供水量的百分数(%)2.5 5.0 5.0 5.0 5.0 5.0 2.5 管网时用水量占全天用水量的百分数(%) 2.1 4.6 7.0 4.6 6.2 4.6 2.1A.31.1%B.16.5%C.13.4%D.3.2%答案：D解答：水厂供水量按24小时均匀供水，则每小时供水量占全天供水量的百分数为1/24=4.17%。

由表可知，在改造前，21-24-5时，水厂供水量大于二级泵站供水量，其他时段水厂供水量均小于二级泵站供水量，则清水池的有效调节容积=(4.17-2.5)%×8=13.36%。

改造后，二级泵站的供水量一直等于管网的用水量。

由表可知，改造后21-24-5时，水厂供水量大于管网用水量，其他时段水厂供水量均小于管网用水量，则清水池的有效调节容积=(4.17-2.1)%×8=16.56%。

故改造后清水池调节容积的增加量为16.56%-13.36%=3.2%。

选择D。

改造后清水池有效调节容积的增加量应小于等于改造前水塔的调节容积。

2. 某供水管网管径、管段分配流量、管段长度及水流方向简化如图示，经平方差计算后，管段2-3第一次校正后的流量数值最接近下列哪项?注：管径DN300、DN400、DN500、DN600的比阻分别为：0.5296、0.1305、0.0440、0.0181。

A.0.0908m3/sB.0.0692m3/sC.0.0483m3/sD.0.0286m3/s答案：C解答：由海曾—威廉公式n=1.852有h=alq1.852，则：h1-2=a1-2l1-2q1-21.852=0.0181×800×0.3211.852=1.765mh1-3=0.0440×850×0.2831.852=3.611m，h2-3=0.5296×600×0.0801.852=2.955m，h2-4=0.1305×640×0.1461.852=2.367m，h3-4=0.1305×680×0.1321.852=2.087m，设环均以顺时针方向为正。

2020年二级建造师《市政工程》章节习题：城镇水处理场站工程单项选择题1、下列关于沉井干封底描述错误的是()。

A、封底前应整理好坑底和清除淤泥，对超挖部分应回填黏土B、采用全断面封底时，混凝土垫层应一次性连续浇筑C、钢筋混凝土底板施工前，沉井内应无渗漏水D、封底前应设置泄水井2、沉井刃脚的垫层采用砂垫层上铺垫木方案时，以下说法中错误的是()。

A、砂垫层分布在刃脚中心线两侧，应考虑方便抽除垫木B、砂垫层宜采用中粗砂，并应分层铺设、分层夯实C、垫木铺设应使刃脚底面在同一水平面上，并符合设计起沉标高的要求D、定位垫木的布置应使沉井成三点着力状态3、沉井准备工作表述错误的是()。

A、采用沉井筑岛制作时，岛面高程应比施工期最高水位高出0.5m以上B、刃脚垫层采用砂垫层上铺垫木或素砼C、砂垫层分布在刃脚中心线的两侧范围，应考虑方便抽除垫木D、沉井刃脚采用砖模时，其底面和斜面部分可采用砂浆、砖砌筑;每隔一定距离砌成企口缝4、沉井下沉出现倾斜偏差时，可采用()措施进行纠偏。

A、高压射水B、调整开挖顺序和方式C、抽水减浮D、炮振5、关于沉井下沉监控测量的说法，错误的是()。

A、下沉时标高、轴线位移每班至少测量一次B、封底前自沉速率应大于10mm/8hC、如发生异常情况应加密量测D、大型沉井应进行结构变形和裂缝观测6、常用的给水处理方法中，混凝沉淀目的是()。

A、去除水中粗大颗粒杂质B、去除水中胶体和悬浮杂质等C、去除水中病毒和细菌D、降低水中钙、镁离子含量，使硬水软化7、给水工艺中使用混凝沉淀，主要去除水中的()。

A、胶体和悬浮杂质B、胶体和溶解性物质C、悬浮杂质和溶解性物质D、有机物8、【2009年真题】对浊度小于3mg/L的河水，一般给水处理厂方法广泛采用的常规处理流程是()。

A、原水→过滤B、原水→接触过滤→消毒C、原水→混凝、沉淀或澄清→过滤→消毒D、原水→调蓄预沉→混凝、沉淀→过滤→消毒9、给水与污水处理厂试运转联机运行要求，全厂联机运行应不少于()h。
