城镇水处理场站工程一：水处理厂站工艺技术与结构特点1：给水与污水处理工艺流程1：给水处理1.1：处理方法与工艺（1）水中含有的杂质有无机物、有机物、微生物三种；按颗粒大小分为悬浮物质、胶体及溶解物质三种。
（3）常见处理方法自然沉淀：粗大颗粒杂质；混凝沉淀：混凝药剂除去水中胶体和悬浮杂质；过滤：截流去除剩余的细微杂质；或在原水中加药去除水中胶体和悬浮杂质；消毒：去除病菌和细菌；软化：使硬水软化；除铁除锰1.2：工艺流程与适用条件原水—简单处理：水质较好；原水—接触过滤—消毒：浊度和色度较低的湖泊水和水库水；原水—混凝沉淀或澄清—过滤—消毒：地表水处理厂常用，适用于浊度小于3ml/L的河流水；原水—调蓄预沉—自然预沉淀或混凝沉淀—混凝沉淀或澄清—过滤—消毒：高浊度水二级沉淀。
1.3：预处理和深度处理预处理分为氧化法和吸附法；深度处理指常规处理后再通过适当的处理方法去除污染物或消毒副产物的前身物加以去除。
2：污水处理2.1：处理方法与工艺（1）污染物可分为悬浮固体污染物、有机污染物、有毒物质、污染生物、污染营养物质。
有机物浓度一般用生物化学需氧量BOD5、化学需氧量COD、总需氧量TOD、总有机碳TOC来表示。
（2）根据水质类型分为物理处理法、生物处理法、污水处理产生的污泥处置及化学处理法，可根据处理程度分为一级处理、二级处理和三级处理。
物理处理法：利用物理作用分离和去除污水中污染物质的方法，常用方法有筛滤截留、重力分离、离心分离，相应的处理设备主要有格栅、沉砂池、沉淀及离心机等。
生物处理法：利用微生物的代谢作用，去污水中有机物质的方法，常用的有活性污泥法、生物膜法、氧化塘及污水土地处理法等。
化学处理法：城市污水处理混凝法类同于城市给水处理。
2.2：工艺流程（1）一级处理主要针对水中悬浮物质，采用物理方法，污水悬浮物去除可达40%左右，附着于悬浮物的有机物也可去除30%左右。
（2）二级处理以氧化沟为例，主要去除污水中呈胶体和溶解状态的有机污染物质。
二级建造师《市政公用工程管理与实务》1v1直播
城镇水处理场站工程
水处理场站工艺技术与结构特点
思维导图
2K314011给水与污水处理工艺流程
一、给水处理
水的杂质：无机物、有机物、微生物。
大小及存在形态：悬浮物质、胶体、溶解物质。
处理目的：去除或降低原水中悬浮物质、胶体、有害细菌生物以及水中含有的其他有害杂质，使水质得到净化，满足用户需求。
给水处理方法
自然沉
粗大颗粒杂质
淀
混凝沉
使用混凝药剂沉淀或澄清去除水中胶体和悬浮杂质等
淀
细孔性滤料层，截流去除沉淀或澄清后剩余的细微杂质；
过滤
或直接加药、混凝、过滤去除水中胶体和悬浮杂质
消毒软化
去除水中病毒和细菌降低水中钙、镁离子含量
除铁除
锰
除地下水中所含过量的铁和锰
给水处理流程
适用条件工艺流程。

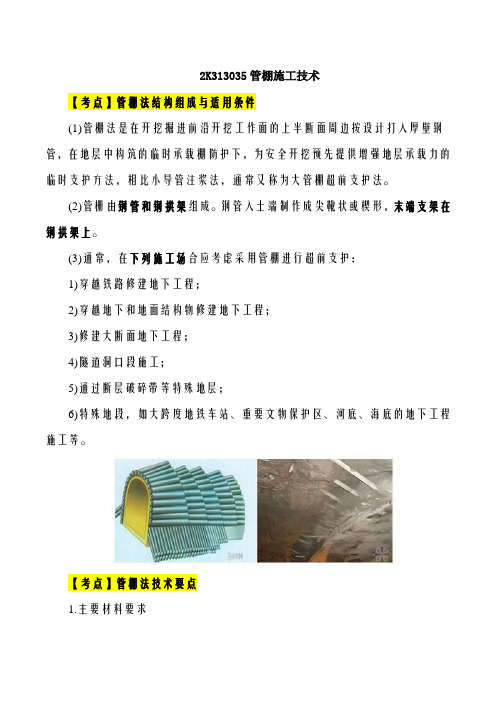

2K313035管棚施工技术【考点】管棚法结构组成与适用条件(1)管棚法是在开挖掘进前沿开挖工作面的上半断面周边按设计打入厚壁钢管，在地层中构筑的临时承载棚防护下，为安全开挖预先提供增强地层承载力的临时支护方法，相比小导管注浆法，通常又称为大管棚超前支护法。
(2)管栅由钢管和钢拱架组成。
钢管入土端制作成尖靴状或楔形，末端支架在钢拱架上。
(3)通常，在下列施工场合应考虑采用管棚进行超前支护：1)穿越铁路修建地下工程；2)穿越地下和地面结构物修建地下工程；3)修建大断面地下工程；4)隧道洞口段施工；5)通过断层破碎带等特殊地层；6)特殊地段，如大跨度地铁车站、重要文物保护区、河底、海底的地下工程施工等。
【考点】管棚法技术要点1.主要材料要求管棚所用钢管一般选用直径70～180mm，壁厚4～8mm的无缝钢管。
一般情况下短管棚采用的钢管每节长小于10m，长管棚采用的钢管每节长大于10m，管棚钢管环向布设间距，一般为2.0～2.5倍的钢管直径。
管棚纵向搭接的长度应大于3m，管棚应设定外插角，角度一般不宜大于3°。
2.施工技术要点施工流程：测放孔位→钻机就位→水平钻孔→压入钢管→注浆（向钢管内或管周围土体）→封口→开挖。
2K314000城镇水处理场站工程2K314010水处理场站工艺技术与结构特点2K314011给水与污水处理工艺流程【考点】给水处理技术一、给水处理方法水中杂质分为无机物、有机物和微生物三种，按杂质的颗粒大小以及存在形态分为：悬浮物质、胶体和溶解物质。
给水处理方法见下表二、给水处理的工艺流程与适用条件三、预处理和深度处理除常规处理工艺之外，还有预处理和深度处理工艺。
(1)预处理方法可分为氧化法和吸附法，其中氧化法又可分为化学氧化法和生物氧化法。
(2)深度处理方法有活性炭吸附法、臭氧氧化法、臭氧活性炭法、生物活性炭法、光催化氧化法、吹脱法等。
【考点】污水处理技术一、处理方法与工艺(1)可根据水质类型分为物理处理法、生物处理法、及化学处理法，还可根据处理程度分为一级处理、二级处理及三级处理等工艺流程。

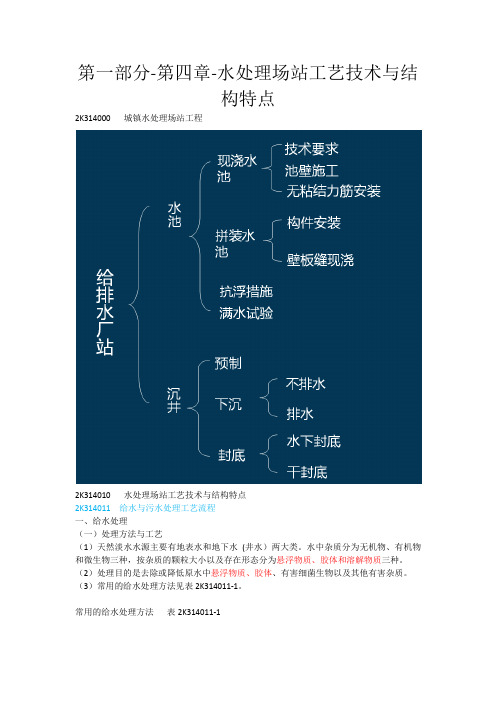

第一部分-第四章-水处理场站工艺技术与结构特点2K314000 城镇水处理场站工程2K314010 水处理场站工艺技术与结构特点2K314011 给水与污水处理工艺流程一、给水处理（一）处理方法与工艺（1）天然淡水水源主要有地表水和地下水(井水）两大类。
水中杂质分为无机物、有机物和微生物三种，按杂质的颗粒大小以及存在形态分为悬浮物质、胶体和溶解物质三种。
（2）处理目的是去除或降低原水中悬浮物质、胶体、有害细菌生物以及其他有害杂质。
（3）常用的给水处理方法见表2K314011-1。
常用的给水处理方法表2K314011-1（二）工艺流程与适用条件（见表2K314011-2）常用处理工艺流程及适用条件表2K314011-2（三）预处理和深度处理（1）预处理方法可分为氧化法和吸附法，其中氧化法又可分为化学氧化法和生物氧化法。
化学氧化法预处理技术主要有氯气预氧化及高锰酸钾氧化、紫外光氧化、臭氧氧化等预处理；生物氧化预处理技术主要采用生物膜法。
吸附预处理技术，如活性炭吸附、黏土吸附等。
（2）深度处理。
目前，应用较广泛的深度处理技术主要有活性炭吸附法、臭氧氧化法、臭氧活性炭法、生物活性炭法、光催化氧化法、吹脱法等。
二、污水处理（一）处理方法与工艺（1）污水中有机物浓度一般用生物化学需氧量（BOD5）、化学需氧量（COD）、总需氧量（TOD）和总有机碳（TOC）来表示。
（2）处理方法可根据水质类型分为物理处理法、生物处理法、化学处理法，还可根据处理程度分为一级、二级及三级处理等工艺流程。
1）物理处理方法。
常用方法有筛滤截留、重力分离、离心分离等，相应处理设备主要有格栅、沉砂池、沉淀池及离心机等。
2）生物处理法。
常用的有活性污泥法、生物膜法等，氧化塘及污水土地处理法。
3）化学处理法。
（3）污泥处理，其处置方法常有浓缩、厌氧消化、脱水及热处理等。
（二）工艺流程（1）一级处理。
主要针对水中悬浮物质，常采用物理的方法，一级处理后，污水悬浮物去除可达40％左右，附着于悬浮物的有机物也可去除30％左右。
选择题——2K314000 城镇水处理场站工程2K314010 水处理场站工艺技术与结构特点一、单选题【例题】用以除去水中粗大颗粒杂质的给水处理方法是（）。
A.过滤B.软化C.混凝沉淀D.自然沉淀『正确答案』D『答案解析』本题考查的是给水处理。
自然沉淀是用以去除水中粗大颗粒杂质的方法。
参见教材P122。
【例题】当水质条件为水库水，悬浮物含量小于100mg/L时，应采用的水处理工艺（）。
A.原水→筛网隔滤或消毒B.原水→接触过滤→消毒C.原水→混凝、沉淀或澄清→过滤→消毒D.原水→调蓄预沉→混凝、沉淀或澄清→过滤→消毒『正确答案』B『答案解析』本题考查的是给水处理。
参见教材P123。
工艺流程适用条件原水→简单处理（如筛网隔滤或消毒）水质较好原水→接触过滤→消毒一般用于处理浊度和色度较低的湖泊水和水库水，进水悬浮物一般小于100mg/L。
水质稳定、变化小且无藻类繁殖原水→混凝、沉淀或澄清→过滤→消毒一般地表水处理厂广泛采用的常规处理流程，适用于浊度小于3mg/L河流水。
河流小溪水浊度经常较低，洪水时含砂量大，可采用此流程对低浊度、无污染的水不加凝聚剂或跨越沉淀直接过滤原水→调蓄预沉→混凝沉淀或澄清→过滤→消毒高浊度水二级沉淀，适用于含沙量大，沙峰持续时间长，预沉后原水含沙量应降低到1000mg/L以下，黄河中上游的中小型水厂和长江上游高浊度水处理多采用二级沉淀（澄清）工艺，适用于中小型水厂，有时在滤池后建造清水调蓄池【例题】某一水库的原水悬浮物一般在50～80mg/L，水质稳定，合理的给水处理工艺流程是（）。
A.原水→沉淀→消毒B.原水→接触过滤→消毒C.原水→澄清→过滤→消毒D.原水→混凝、沉淀→过滤→消毒『正确答案』B『答案解析』本题考查的是给水处理。
因为对于进水悬浮物一般小于100mg/L，水质稳定、变化小且无藻类繁殖的这类浊度和色度较低的湖泊水和水库水，采取的工艺流程为原水→接触过滤→消毒。
2K314000 城市给水排水工程2K314010 给水排水厂站施工2K314011 掌握沉井施工技术要求当水文地质条件不宜采用大开挖建造泵站及水池构筑物时可采用沉井。
沉井是地下工程和深埋基础施工的一种方法具体施工方法是：将位于地下一定深度的建筑物或建筑物基础，先在地面以上制作．形成一个上、下开口钢筋混凝土井状结构，然后在沉井内不断挖土，借助井体自重而逐步下沉，下沉到预定标高后，进行封底构筑井内底板、梁、楼板、内隔墙、顶盖板等构件，最终形成一个地下建筑物。
在市政工程中，广泛使用于桥梁墩台基础、取水构筑物、污水泵站、大型设备基础、人防掩蔽所、盾构拼装井、顶管拼装井、地下车道和车站、地下构筑物的围壁和大型深基坑基础等沉井在施工中有独特优点：占地面积小，不需要板桩围护，和大开挖相比较，挖土量小，对邻近建筑的影响比较小，操作简便，无须特殊的专用设备。
一、沉井类型（一）按横截面形状分类1 圆形沉井有带底梁和无底梁两种形式。
2 矩形沉井( l ）单孔形式和圆形相同口( 2 ）单排孔：沉井内单排两孔或多井孔，可增加井体刚度，有利于沉井均匀下沉，便于纠偏，提高沉井承载能力，适合于平面尺寸大的重型建筑物基础。
( 3 ）多排孔：在井内设几道内隔墙，形成纵横格网，形成刚度较好的空间结构，每个井孔内可设底梁或不设底梁多孔沉井在施工中有利于均匀下沉，适合于平面尺寸大而重的地下建筑物。
（二）按竖向剖面形状分类1 柱形沉井柱形沉井井壁按截面形状，上、下井壁厚度是相同的。
由于柱形沉井受周围土体约束，沉井过程中发生倾斜及偏转的可能性减少，周围土体的塌陷也较小，因此，适合于建筑物中建造深度不大的沉井。
但下沉过程中土壤和井壁间摩阻力较大。
2 阶梯形沉井：当作用在沉井侧壁上的土压力和水压力随沉井深度增加而加大，阶梯形沉井井壁平面尺寸随深度呈台阶形加大，做成变截面。
当土比较密实时，设外侧阶梯可减少沉井侧面的土的摩阻力以便顺利下沉，刃脚处的台阶高度一般为 1 - 2m ，阶梯宽度一般为100mm 。
二级建造师资格考试《市政公用工程管理与实务》记忆口诀2K310000市政公用工程施工技术一、2K311000城镇道路工程1.城镇道路分级（P1）按照地位、交通功能、服务功能分为：快速路、主干路、次干路、支路口诀：快主次支2.城镇道路路面分类（P1）沥青混合料、水泥混凝土路面适用于各交通等级道路;沥青贯人式与沥青表面处治路面适用于中、轻交通道路。
口诀：混全，它中、轻。
解释：带混字的适用各交通等级，其它适用中、轻交通。
3.沥青路面性能要求（P2-P4）垫层的性能要求：垫层主要改善土基的温度和湿度状况，通常在土基温、湿状况不良时设置。
垫层材料的强度要求不一定高，但其水稳定性必须要好。
口诀：改温湿，强不高，水稳好基层的性能要求：基层应具有足够的、均匀一致的承载力和较大的刚度；有足够的抗冲刷能力和抗变形能力，坚实、平整、整体性好。
口诀：两抗一刚坚平整面层的性能要求：平整度、承载能力、温度稳定性、抗滑能力、透水性、噪声量。
口诀：平承温、滑水声4.热拌沥青混合料主要分类（P6）改性沥青混合料与AC型沥青混合料相比，具有的优点：具有较高的高温抗车辙能力，良好的低温抗开裂能力，较高的耐磨耗能力和较长的使用寿命。
口诀：高抗辙、低抗裂、高耐磨、长寿命5.水泥混凝土路面基层选用原则（P7）根据交通等级抗冲刷能力来选择基层。
特重交通宜选用贫混凝土、碾压混凝土或沥青混凝土基层；重交通宜选用水泥稳定粒料或沥青稳定碎石基层；中、轻交通宜选择水泥或石灰粉煤灰稳定粒料或级配粒料基层。
口诀：特混、重稳、中轻粒6.水泥混凝土路面基层宽度（P7）比混凝土面层每侧至少宽出300mm(小型机具施工时)、500mm(轨模式摊铺机施工时)或650mm(滑模式摊铺机施工时)。
口诀：小三轨五滑六五7.路基施工项目（P9）城镇道路路基工程包括：路基(路床)本身及有关的土(石)方、沿线的涵洞、挡土墙、路肩、边坡、排水管线等项目。
口诀：土涵肩（汉奸）水（睡）坡（破）墙8.路基(土、石方)施工流程（P10）包括开挖路堑、填筑路堤，整平路基、压实路基、修整路床，修建防护工程等。
《市政工程管理与实务》2K314000 城镇水处理场站工程2K314010 水处理场站工艺技术与结构特点2K314020 水处理场站工程施工2K314000 城镇水处理场站工程2K314010 水处理场站工艺技术与结构特点2K314020 水处理场站工程施工2K314010 水处理场站工艺技术与结构特点2K314011 给水与污水处理工艺流程2K314012 水处理场站的结构特点2K314013 给水与污水处理厂试运行2K314011 给水与污水处理工艺流程2K314011 给水与污水处理工艺流程一、给水处理（一）处理方法与工艺（1）水中含有的杂质，分为无机物、有机物和微生物三种，也可按杂质的颗粒大小以及存在形态分为悬浮物质、胶体和溶解物质三种。
（2）处理目的是去除或降低原水中悬浮物质、胶体、有害细菌生物以及水中含有的其他有害杂质，使处理后的水质满足用户需求。
2K314011 给水与污水处理工艺流程一、给水处理（一）处理方法与工艺（3）常用的给水处理方法2K314011 给水与污水处理工艺流程自然沉淀用以去除水中粗大颗粒杂质混凝沉淀使用混凝药剂沉淀或澄清去除水中胶体和悬浮杂质等过滤使水通过细孔性滤料层，截流去除沉淀或澄清后剩余的细微杂质；或不经过沉淀，原水直接加药、混凝、过滤去除水中胶体和悬浮杂质消毒去除水中病毒和细菌，保证饮水卫生和生产用水安全软化降低水中钙、镁离子含量，使硬水软化除铁除锰去除地下水中所含过量的铁和锰，使水质符合饮用水要求2K314011 给水与污水处理工艺流程工艺流程适用条件原水→简单处理（如筛网隔滤或消毒）水质较好原水→接触过滤→消毒一般用于处理浊度和色度较低的湖泊水和水库水，进水悬浮物一般小于100mg/L，水质稳定、变化小且无藻类繁殖原水→混凝、沉淀或澄清→过滤→消毒一般地表水处理厂广泛采用的常规处理流程，适用于浊度小于3mg/L河流水。
河流小溪水浊度经常较低，洪水时含沙量大，可采用此流程对低浊度无污染的水不加凝聚剂或跨越沉淀直接过滤原水→调蓄预沉→混凝、沉淀或澄清→过滤→消毒高浊度水二级沉淀，适用于含砂量大，沙峰持续时间长，预沉后原水含沙量应降低到1000mg/L以下，黄河中上游的中小型水厂和长江上游高浊度水处理多采用二级沉淀（澄清）工艺，适用于中小型水厂，有时在滤池后建造清水调蓄池2K314011 给水与污水处理工艺流程二、污水处理（一）处理方法与工艺（1）污水中有机物浓度一般用生物化学需氧量（BOD5）、化学需氧量（COD）、总需氧量（TOD）和总有机碳（TOD）来表示。
2K314000 城镇水处理场站工程2K314010水处理场站工艺技术与结构特点2K314011给水与污水处理工艺流程一、给水处理（一）处理方法与工艺（1）处理对象通常为天然淡水水源，主要有来自江河、湖泊与水库的地表水和地下水（井水）两大类。
水中含有的杂质，分为无机物、有机物和微生物三种，也可按杂质的颗粒大小以及存在形态分为悬浮物质、胶体和溶解物质三种。
（2）处理目的是去除或降低原水中悬浮物质、胶体、有害细菌生物以及水中含有的其他有害杂质，使处理后的水质满足用户需求。
（3）常用的给水处理方法见表2K314011-1。
常用的给水处理方法表2K314011-1自然沉淀用以去除水中粗大颗粒杂质混凝沉淀使用混凝药剂沉淀或澄清去除水中胶体和悬浮杂质等过滤使水通过细孔性滤料层，截流去除经沉淀或澄清后剩余的细微杂质；或不经过沉淀，原水直接加药、混凝、过滤去除水中胶体和悬浮杂质消毒去除水中病毒和细菌，保证饮水卫生和生产用水安全软化降低水中钙、镁离子含量，使硬水软化除铁除锰去除地下水中所含过量的铁和锰，使水质符合饮用水要求（二）工艺流程与适用条件（见表2K314011-2）常用处理工艺流程及适用条件表2K314011-2工艺流程适用条件原水→简单处理（如筛网滤过或消毒）水质较好原水→接触过滤→消毒一般用于处理浊度和色度较低的湖泊水和水库水，进水悬浮物一般小于100mg/L，水质稳定、变化小且无藻类繁殖原水→混凝、沉淀或澄清→过滤→消毒一般地表水处理厂广泛采用的常规处理流程，适用于浊度小于3mg/L的河流水。
原水→调蓄预沉→自然预沉淀或混凝沉淀→混凝沉淀或澄清→过滤→消毒高浊度水二级沉淀，适用于含砂量大，砂峰持续时间长的情况。
（三）预处理和深度处理（1）按照对污染物的去除途径不同，预处理方法可分为氧化法和吸附法，其中氧化法又可分为化学氧化法和生物氧化法。
化学氧化法预处理技术主要有氯气预氧化及高锰酸钾氧化、紫外光氧化、臭氧氧化等预处理；生物氧化预处理技术主要采用生物膜法。
吸附预处理技术，如用粉末活性炭吸附、黏土吸附等。
（2）深度处理。
目前，应用较广泛的深度处理技术主要有活性炭吸附法、臭氧氧化法、臭氧活性炭法、生物活性炭法、光催化氧化法、吹脱法等。
二、污水处理（一）处理方法与工艺（1）污水中有机物浓度一般用生物化学需氧量（BOD5）、化学需氧量（COD）、总需氧量（TOD）和总有机碳（TOC）来表示。
（2）处理方法可根据水质类型分为物理处理法、生物处理法、化学处理法，还可根据处理程度分为一级处理、二级处理及三级处理等工艺流程。
1）物理处理方法。
常用方法有筛滤截留、重力分离、离心分离等，相应处理设备主要有格栅、沉砂池、沉淀池及离心机等。
2）生物处理法。
常用的有活性污泥法、生物膜法等，氧化塘及污水土地处理法。
3）化学处理法。
（3）污泥处理，其处置方法常有浓缩、厌氧消化、脱水及热处理等。
（二）工艺流程（1）一级处理。
主要针对水中悬浮物质，常采用物理的方法，经过一级处理后，污水悬浮物去除可达40%左右，附着于悬浮物的有机物也可去除30%左右。
（2）二级处理以氧化沟为例。
主要去除污水中呈胶体和溶解状态的有机污染物质。
通常采用的方法是微生物处理法，具体方式有活性污泥法和生物膜法。
经过二级处理后，BOD5去除率可达90%以上，二沉池出水能达标排放。
1）活性污泥处理系统，在当前污水处理领域，是应用最为广泛的处理技术之一，曝气池是其反应器。
2）氧化沟是传统活性污泥法的一种改型。
一般不需要设置初沉池，并且经常采用延时曝气。
氧化沟工艺构造形式多样，一般呈环状沟渠形，其平面可为圆形或椭圆形，或与长方形的组合状。
主要构成有氧化沟沟体、曝气装置、进出水装置、导流装置。
传统的氧化沟具有延时曝气活性污泥法的特点。
（3）三级处理，进一步处理难降解的有机物即可导致水体富营养化的氮、磷等可溶性无机物等。
三级处理使用的方法有生物脱氮除磷、混凝沉淀（澄清、气浮）、过滤、活性炭吸附等。
三、再生水回用（1）再生水，又称为中水。
（2）再生回用处理，如难以生物降解的有机物、氨、磷、致病微生物、细小的固体颗粒以及无机盐等。
（3）污水再生回用分为以下五类：1）农、林、渔业用水。
2）城市杂用水。
3）工业用水：含冷却、洗涤、锅炉、工艺、产品用水。
4）环境用水：含娱乐性景观环境用水、观赏性景观环境用水。
5）补充水源水：含补充地下水和地表水。
2K314012给水与污水处理厂试运行一、试运行目的与内容（二）主要内容与程序2.基本程序（1）单机试车。
（2）设备机组充水试验。
（3）设备机组空载试运行。
（4）设备机组负荷试运行。
（5）设备机组自动开停机试运行。
二、试运行要求（二）单机试车要求（1）单机试车，一般空车试运行不少于2h。
（三）联机运行要求（4）全厂联机运行应不少于24h。
（四）设备及泵站空载运行（1）处理设备及泵房机组首次启动。
（2）处理设备及泵房机组运行4～6h后，停机试验。
（4）泵房试运行同时，各水池可进行做闭水试验或闭气试验。
（五）设备及泵站负荷运行（3）不通水情况下运行6～8h，一切正常后停机。
（六）连续试运行（1）处理设备及泵房单机组累计运行达72h。
（2）连续试运行期间，开机、停机不少于3次。
（3）处理设备及泵房机组联合试运行时间，一般不少于6h。
2K314013水处理场站的结构特点一、厂站构筑物组成（1）水处理（含调蓄）构筑物。
包括配水井、药剂间、混凝沉淀池、澄清池、过滤池、反应池、吸滤池、清水池、二级泵站等。
污水处理构筑物包括进水闸井、进水泵房、格筛间、沉砂池、初沉淀池、二次沉淀池、曝气池、氧化沟、生物塘、消化池、沼气储罐等。
（2）工艺辅助构筑物，指主体构筑物的走道平台、梯道、设备基础、导流墙（槽）、支架、盖板、栏杆等的细部结构工程，各类工艺井（如吸水井、泄空井、浮渣井）、管廊桥架、闸槽、水槽（廊）、堰口、穿孔、孔口等。
（3）辅助建筑物，分为生产辅助性建筑物和生活辅助性建筑物。
生产辅助性建筑物指各项机械设备的建筑厂房如鼓风机房、污泥脱水机房、发电机房、变配电设备房及化验室、控制室、仓库、砂料场等。
生活辅助性建筑物包括综合办公楼、食堂、浴室、职工宿舍等。
（4）配套工程，指为水处理厂生产及管理服务的配套工程，包括厂内道路、厂区给水排水、照明、绿化等工程。
二、构筑物结构形式与特点（1）水处理（调蓄）构筑物和泵房，特点是构件断面较薄，属于薄板或薄壳型结构，配筋率较高，具有较高抗渗性和良好的整体性要求。
（2）工艺辅助构筑物多数采用钢筋混凝土结构，特点是构件断面较薄，结构尺寸要求精确；少数采用钢结构预制，现场安装，如出水堰等。
2K314020水处理场站工程施工2K314021现浇（预应力）混凝土水池施工技术一、施工方案与流程（一）施工方案施工方案应包括结构形式、材料与配比、施工工艺及流程、模板及其支架设计、钢筋加工安装、混凝土施工、预应力施工等主要内容。
（二）整体式现浇钢筋混凝土池体结构施工流程测量定位→土方开挖及地基处理→垫层施工→防水层施工→底板浇筑→池壁及顶板支撑柱浇筑→顶板浇筑→功能性试验（三）单元组合式现浇钢筋混凝土水池工艺流程土方开挖及地基处理→中心支柱浇筑→池底防渗层施工→浇筑池底混凝土垫层→池内防水层施工→池壁分块浇筑→底板分块浇筑→底板嵌缝→功能性试验→池壁防水层施工（教材错误，应为功能性试验后做防水层）二、施工技术要点（一）模板、支架施工（1）模板及其支架应满足承载能力、刚度和稳定性要求。
（2）在安装池壁的最下一层模板时，应在适当位置预留清扫杂物用的窗口。
在浇筑混凝土前，应将模板内部清扫干净，经检验合格后，再将窗口封闭。
（3）采用穿墙螺栓来平衡混凝土浇筑对模板侧压力时，应选用两端能拆卸的螺栓或在拆模板时可拔出的螺栓。
（6）池壁与顶板连续施工时，池壁内模立柱不得同时作为顶板模板立柱。
顶板支架的斜杆或横向连杆不得与池壁模板的杆件相连接。
池壁模板可先安装一侧，绑完钢筋后，分层安装另一侧模板，或采用一次安装到顶而分层预留操作窗口的施工方法。
（二）止水带安装（1）塑料或橡胶止水带。
（2）塑料或橡胶止水带接头应采用热接，不得采用叠接；（3）金属止水带表面的铁锈、油污应清除干净，不得有砂眼、钉孔。
（4）金属止水带接头应分别采用折叠咬接或搭接；咬接或搭接必须采用双面焊接。
（5）金属止水带在伸缩缝中的部分应涂刷防锈和防腐涂料。
（6）止水带安装应牢固，位置准确，其中心线应与变形缝中心线对正，带面不得有裂纹、孔洞等。
不得在止水带上穿孔或用铁钉固定就位。
（架立筋固定就位或焊接）（三）钢筋施工（2）根据设计保护层厚度、钢筋级别、直径和弯钩要求确定下料长度并编制钢筋下料表。
（四）无粘结预应力施工1.无粘结预应力筋技术要求（1）预应力筋外包层材料，应采用聚乙烯或聚丙烯，严禁使用聚氯乙烯；（2）预应力筋涂料层应采用专用防腐油脂；（3）必须采用Ⅰ类锚具。
2.无粘结预应力筋布置安装（1）锚固肋数量和布置；设计无要求时，应保证张拉段无粘结预应力筋长不超过50m，且锚固肋数量为双数。
（2）安装时，上下相邻两无粘结预应力筋锚固位置应错开一个锚固肋；以锚固肋数量的一半为无粘结预应力筋分段（张拉段）数量；每段无粘结预应力筋的计算长度应考虑加入一个锚固肋宽度及两端张拉工作长度和锚具长度。
（3）应在浇筑混凝土前安装、放置；浇筑混凝土时，严禁踏压、撞碰无粘结预应力筋、支撑架以及端部预埋件。
（4）无粘结预应力筋不应有死弯，有死弯时必须切断。
（5）无粘结预应力筋中严禁有接头。
3.无粘结预应力筋张拉（1）张拉段无粘结预应力筋长度小于25m时，宜采用一端张拉；张拉段无粘结预应力筋长度大于25m而小于50m时，宜采用两端张拉；张拉段无粘结预应力筋长度大于50m时，宜采用分段张拉和锚固。
（2）安装张拉设备时，对直线的无粘结预应力筋，应使张拉力的作用线与预应力筋中心重合；对曲线的无粘结预应力筋，应使张拉力的作用线与预应力筋中心线末端重合。
4.封锚要求（1）凸出式锚固端锚具的保护层厚度不应小于50mm；（2）外露预应力筋的保护层厚度不应小于50mm；（3）封锚混凝土强度等级不得低于相应结构混凝土强度等级，且不得低于C40。
（五）混凝土施工（1）对于结构混凝土外观质量、内在质量有较高的要求，设计上有抗冻、抗渗、抗裂要求。
（3）混凝土浇筑后应加遮盖洒水养护，保持湿润不少于14d。
（六）模板及支架拆除（2）采用整体模板时，侧模板应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时，方可拆除。
整体现浇混凝土底模板拆模时所需混凝土强度表2K314021序号构件类型构件跨度L（m）达到设计的混凝土抗压强度标准值的百分率（%）1 板≤2≥50 2＜L≤8≥75＞8 ≥1002 梁、拱、壳≤8≥75＞8 ≥1003 悬臂构件—≥1002K314022沉井施工技术一、沉井准备工作（一）基坑准备（3）地下水位应控制在沉井基坑底以下0.5m；采用沉井筑岛法制作时，岛面高程应比施工期最高水位高出0.5m以上。
