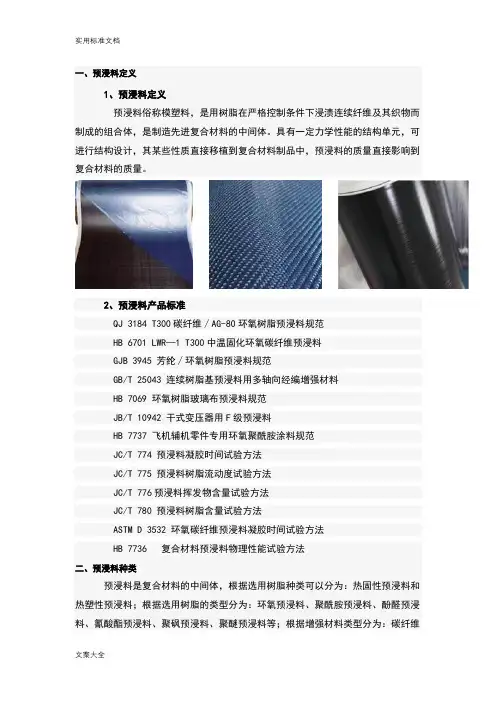

一、预浸料定义
1、预浸料定义
预浸料俗称模塑料，是用树脂在严格控制条件下浸渍连续纤维及其织物而制成的组合体，是制造先进复合材料的中间体。具有一定力学性能的结构单元，可进行结构设计，其某些性质直接移植到复合材料制品中，预浸料的质量直接影响到复合材料的质量。
2、预浸料产品标准
QJ 3184 T300碳纤维∕AG-80环氧树脂预浸料规范
HB 6701 LWR—1 T300中温固化环氧碳纤维预浸料
GJB 3945 芳纶∕环氧树脂预浸料规范
GB/T 25043 连续树脂基预浸料用多轴向经编增强材料
HB 7069 环氧树脂玻璃布预浸料规范
JB/T 10942 干式变压器用F级预浸料
HB 7737 飞机辅机零件专用环氧聚酰胺涂料规范
JC/T 774 预浸料凝胶时间试验方法
JC/T 775 预浸料树脂流动度试验方法
JC/T 776预浸料挥发物含量试验方法
JC/T 780 预浸料树脂含量试验方法
ASTM D 3532 环氧碳纤维预浸料凝胶时间试验方法
HB 7736 复合材料预浸料物理性能试验方法
二、预浸料种类
预浸料是复合材料的中间体，根据选用树脂种类可以分为：热固性预浸料和热塑性预浸料；根据选用树脂的类型分为：环氧预浸料、聚酰胺预浸料、酚醛预浸料、氰酸酯预浸料、聚砜预浸料、聚醚预浸料等；根据增强材料类型分为：碳纤维预浸料、玻璃纤维预浸料、芳纶纤维预浸料、玄武岩纤维预浸料、硼纤维预浸料等；根据增强材料结构型式可分为：单向纤维预浸料、短切纤维预浸料、织物预浸料等。
我公司主要生产以碳纤、芳纶、玻纤为增强材料的环氧、氰酸酯、聚酰亚胺类的热固性树脂预浸料。
三、预浸料的基本特征
1、由于预浸料在成型过程中精确控制了树脂含量、增强材料含量和增强材料的排
列，树脂流出少，可以得到力学性能和外形尺寸精度很高的制品。
2、预浸料是干态材料，同时具有一定的粘结性，铺层简便，能够严格按照性能要
求精确铺层。
3、由于预浸料浸渍完全，内部气泡少，制品表面效果优良，质量水平高。
4、与传统生产复合材料生产环境相比，生产环境干净整洁，对环境影响小。
5、制造工序多而繁琐，制品造价高。
四、预浸料应用领域
1、休闲体育：鱼竿、弓箭、皮划艇、滑雪板、滑水板、高尔夫球杆、自行车、龙舟、风筝、冲锋舟、救生艇等。
2、竞技体育：自行车、皮划艇、跳水板、撑杆等
3、航空航天：飞机蒙皮、飞机整流罩、旋翼、仪表外壳、仪表盘等
4、军用产品：发射筒、炮弹箱、仪器周转箱、枪托、雷达罩、头盔、天线罩、防护装甲、无人机蒙皮等
5、建筑工程：桥梁修补、桥梁、结构梁、建筑修补、体育馆屋顶等
6、汽车制造：保险杠、仪表盘、底板、门框版、引擎盖、车顶板、气压罐等
7、尖端装备制造：轨道、机器手、外壳、绝缘体、导体等
8、船舶工程：天线罩、声纳导流罩、仪表盘、螺旋桨、指挥台围壁、玻璃钢游艇、蓄电池箱等。
9、电力及核电工程：风电机舱罩、风叶、设备外壳、接线盒、杆塔、电缆芯、绝缘体等
10、农业养殖：网箱拉杆、养殖箱、周转箱、玻璃钢渔船等。
11、化学工程：塔器压力组件、管道、型材、反应装臵、抽油杆等。
