预浸料成型工艺在复合材料产业中的应用
预浸料简介
预浸料是树脂基体在严格控制条件下浸渍连续纤维或者纤维织物，制备成树脂基体与增强体的一种组合物，是制造复合材料的中间材料。
预浸料按物理状态，化学性能有很多种分类方法：按物理状态分类，预浸料分成单向预浸料、单向织物预浸料、织物预浸料；按树脂基体不同，预浸料分成热固性树脂预浸料和热塑性树脂预浸料；按增强材料不同，分成碳纤维(织物)预浸料、玻璃纤维(织物)预浸料、芳纶(织物)预浸料；根据纤维长度不同，分成短纤维预浸料、预浸料和连续纤维预浸料；按固化温度不同，分成中温固化(120℃)预浸料、高温固化(180℃)预浸料以及固化温度超过200℃的预浸料等。我司事业部在预浸料方面应用也很广泛，根据不同的产品以及性能应用不同种类的材料，常用的预浸料有单向碳纤预浸料，玻纤织物预浸料，碳纤织物预浸料，酚醛玻纤织物预浸料等等。
预浸料制备
预浸料的制备方法有干法和湿法两种。
干法有粉末法和热溶法之分。粉末预浸料是指树脂粉末附着于纤维，经过部分融化，形成树脂不连续，纤维未被树脂充分浸透的一种复合物。热溶法预浸料将树脂体系加热熔融成为流动状态,用其浸渍纤维或织物而制备的预浸料。
图1 干法制备预浸料示意图
湿法预浸料是通过树脂溶液浸渍纤维束或者织物制备的预浸料。
比较由干法预浸料和湿法预浸料制成的复合材料，一般前者外观更好，材料内树脂含量的控制精度更高。就目前航空用先进复合材料而言，常表现出热溶法复合材料的湿热稳定性优于溶液法复合材料：同在沸水中煮48h,前者的力学性能（如弯曲模量与强度、层间剪切强度等）保持率，特别是高温力学性能的保持率，明显高于后者。
图2 湿法制备预浸料示意图
预浸料的成型工艺
预浸料可用不同的成型方法，根据不同应用选择较为合适的成型方案。目前我们先进复合材料事业部使用预浸料成型工艺主要有真空袋压工艺、热压罐工艺、缠绕成型工艺、模压工艺。其中真空袋工艺主要应用在车辆，船舶，高铁等内饰件，热压罐工艺主要应用在航天、军工等高质量复合材料，模压工艺主要应用在平板，管件等高质量，高精度的军工产品。
一、真空袋工艺
真空袋成型工艺就是将产品密封在模具和真空袋之间，通过抽真空对产品进行加压，加热，使产品更加密实、力学性能更好的成型工艺。目前应用的预浸料主要有环氧玻纤（碳纤）预浸料、酚醛玻纤预浸料、改性树脂预浸料、短纤维预混料
优点：
均匀加压，产品性能均匀
有效控制产品厚度和含胶量 减少产品中的气泡
可以成型复杂、大型制件 减少挥发对人员的损伤
缺点：
压力小，产品密实度差
只能一面光滑，且光滑面沙眼较多 力学性能相对较差
对劳动者操作技能要求高
下为真空袋工艺流程图：
第３１卷 第２１期 ２００９年１１月武 汉 理 工 大 学 学 报ＪＯＵＲＮＡＬＯＦＷＵＨＡＮＵＮＩＶＥＲＳＩＴＹＯＦＴＥＣＨＮＯＬＯＧＹＶｏｌ．３１ Ｎｏ．２１ Ｎｏｖ．２００９ＤＯＩ：１０．３９６３／ｊ．ｉｓｓｎ．１６７１－４４３１．２００９．２１．０１２ 复合材料预浸料自动铺带成型适宜性研究 蒋诗才，邢丽英，陈祥宝 （北京航空材料研究院，北京１０００９５） 摘 要： 为考察不同耐温等级复合材料预浸料自动铺带工艺适宜性，研究了不同环氧及双马树脂体系预浸料的室温粘性，并给出预浸料分级的评分方法。结果表明：低温环氧ＬＴ０３Ａ／Ｔ７００、中温环氧３２３４／Ｔ７００、高温环氧５２２８Ａ／Ｔ７００为１级，适合室温自动铺带成型工艺；低温环氧ＬＴ０３／Ｔ７００、高温环氧５２２８／Ｔ７００、双马５４２９／Ｔ７００为２级不适合室温自动铺带成型工艺。对确定的预浸料体系自动铺带工艺适宜性方法进行了自动铺放工艺验证，证明预浸料体系自动铺带工艺适宜性的判定方法是有效的。 关键词： 预浸料； 粘性； 自动铺带； 成型适应性 中图分类号： Ｖ２５４．１１文献标识码： Ａ文章编号：１６７１－４４３１（２００９）２１－００４４－０４ ＲｅｓｅａｒｃｈｏｎＭｏｌｄｉｎｇＳｕｉｔａｂｉｌｉｔｙｏｆＰｒｅｐｒｅｇＣｏｍｐｏｓｉｔｅｓｆｏｒＡｕｔｏｍａｔｅｄＴａｐｅＰｅｒｆｏｒｍａｎｃｅ ＪＩＡＮＧＳｈｉ－ｃａｉ，ＸＩＮＧＬｉ－ｙｉｎｇ，ＣＨＥＮＸｉａｎｇ－ｂａｏ （ＢｅｉｊｉｎｇＩｎｓｔｉｔｕｔｅｏｆＡｅｒｏｎａｕｔｉｃａｌＭａｔｅｒｉａｌｓ，Ｂｅｉｊｉｎｇ１０００９５，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ： Ｆｏｒｉｎｖｅｓｔｉｇａｔｉｎｇｔｈｅｍｏｌｄｉｎｇｓｕｉｔａｂｉｌｉｔｙｏｆｔｈｅｄｉｆｆｅｒｅｎｔｔｅｍｐｅｒａｔｕｒｅｌｅｖｅｌｓｐｒｅｐｒｅｇｃｏｍｐｏｓｉｔｅｗｉｔｈａｕｔｏｍａｔｅｄｔａｐｅｐｅｒｆｏｒｍａｎｃｅ，ｔｈｅｐｒｅｐｒｅｇｖｉｓｃｏｓｉｔｉｅｓａｔｒｏｏｍｔｅｍｐｅｒａｔｕｒｅｗｉｔｈｄｉｆｆｅｒｅｎｔｅｐｏｘｙａｎｄｂｉｓｍａｌｅｉｍｉｄｅ（ＢＭＩ）ｒｅｓｉｎｓｗｅｒｅｓｔｕｄｉｅｄ，ａｎｄａｓｃｏｒｅｆｏｒｃｌａｓｓｉｆｉｃａｔｉｏｎｏｆｐｒｅｐｒｅｇｍｅｔｈｏｄｗａｓａｐｐｒｏｖｅｄｉｎｔｈｉｓｐａｐｅｒ．Ｔｈｅｒｅｓｕｌｔｓｈｏｗｓｔｈａｔ，ＬＴ０３Ａ／Ｔ７００ｗｉｔｈｌｏｗ－ｔｅｍｐｅｒａ－ｔｕｒｅ，３２３４／Ｔ７００ｗｉｔｈｍｉｄｄｌｅ－ｔｅｍｐｅｒａｔｕｒｅｅｐｏｘｙ，５２２８Ａ／Ｔ７００ｗｉｔｈｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｅｐｏｘｙｉｓｃｌａｓｓｉｆｉｅｄａｓ１－ｌｅｖｅｌａｎｄｉｓｓｕｉｔ－ａｂｌｅｔｏａｕｔｏｍａｔｅｄｔａｐｅｐｅｒｆｏｒｍａｎｃｅａｔｒｏｏｍｔｅｍｐｅｒａｔｕｒｅ，ｗｈｉｌｅＬＴ０３／Ｔ７００ｗｉｔｈｌｏｗ－ｔｅｍｐｅｒａｔｕｒｅｅｐｏｘｙ，５２２８／Ｔ７００ｗｉｔｈｈｉｇｈ－ｔｅｍｐｅｒａｔｕｒｅｅｐｏｘｙ，ＢＭＩ５４２９／Ｔ７００ａｒｅｃｌａｓｓｉｆｉｅｄａｓ２－ｌｅｖｅｌａｎｄｉｓｕｎｓｕｉｔａｂｌｅｔｏａｕｔｏｍａｔｅｄｔａｐｅｐｒｏｃｅｓｓａｔｒｏｏｍｔｅｍｐｅｒａ－ｔｕｒｅ．Ｔｈｅｐｒｅｐｒｅｇｍｏｌｄｉｎｇｓｕｉｔａｂｉｌｉｔｙｅｘｐｅｒｉｍｅｎｔｏｆａｕｔｏｍａｔｅｄｔａｐｅｐｅｒｆｏｒｍａｎｃｅｃｏｎｆｉｒｍｓｔｈｅｅｆｆｅｃｔｉｖｅｎｅｓｓｏｆｔｈｅｓｃｏｒｅｆｏｒｃｌａｓｓｉｆｉｃａｔｉｏｎ．Ｋｅｙｗｏｒｄｓ： ｐｒｅｐｒｅｇ； ｖｉｓｃｏｓｉｔｙ； ａｕｔｏｍａｔｅｄｔａｐｅｐｅｒｆｏｒｍａｎｃｅ； ｍｏｌｄｉｎｇｓｕｉｔａｂｉｌｉｔｙ 收稿日期：２００９－０６－１５．作者简介：蒋诗才（１９７３－），男，工程师．Ｅ－ｍａｉｌ：ｌｉ０３２４＠ｓｉｎａ．ｃｏｍ自动铺带（ＡｕｔｏｍａｔｅｄＴａｐｅ）成型以有隔离背衬纸的单向预浸带为原料，在铺带头中完成预定边界形状切割，然后在压辊作用下按设计轨迹直接铺叠到模具表面。有研究表明［１］，手工铺叠复合材料效率为３磅／ｈ，而自动铺带技术能达到１５～３０磅／ｈ；手工铺叠复合材料废料量为１５％～２０％，而自动铺带技术只有５％左右。还有研究表明，利用自动铺带技术制备的复材料构件具有尺寸精度较高，内应力低等特点，是提高复合材料性能的一个重要途径。 从上世纪８０年代起，已应用自动铺带机生产了军机如Ｂ１和Ｂ２轰炸机的机翼蒙皮；近年来用于ＮａｖｙＡ６轰炸机机翼、Ｆ２２战斗机机翼和波音７７７飞机机翼、水平和垂直安定面蒙皮。Ｖｏｕｇｈｔ飞机公司应用自动铺带机生产包括军用Ｃ－１７运输机的水平安定面蒙皮、全球鹰ＰＱ－４Ｂ大展弦比机翼，以及波音公司应用
一、预浸料定义 1、预浸料定义 预浸料俗称模塑料，是用树脂在严格控制条件下浸渍连续纤维及其织物而制成的组合体，是制造先进复合材料的中间体。具有一定力学性能的结构单元，可进行结构设计，其某些性质直接移植到复合材料制品中，预浸料的质量直接影响到复合材料的质量。 2、预浸料产品标准 QJ 3184 T300碳纤维∕AG-80环氧树脂预浸料规 HB 6701 LWR—1 T300中温固化环氧碳纤维预浸料 GJB 3945 芳纶∕环氧树脂预浸料规 GB/T 25043 连续树脂基预浸料用多轴向经编增强材料 HB 7069 环氧树脂玻璃布预浸料规 JB/T 10942 干式变压器用F级预浸料 HB 7737 飞机辅机零件专用环氧聚酰胺涂料规 JC/T 774 预浸料凝胶时间试验方法 JC/T 775 预浸料树脂流动度试验方法 JC/T 776预浸料挥发物含量试验方法 JC/T 780 预浸料树脂含量试验方法
ASTM D 3532 环氧碳纤维预浸料凝胶时间试验方法 HB 7736 复合材料预浸料物理性能试验方法 二、预浸料种类 预浸料是复合材料的中间体，根据选用树脂种类可以分为：热固性预浸料和热塑性预浸料；根据选用树脂的类型分为：环氧预浸料、聚酰胺预浸料、酚醛预浸料、氰酸酯预浸料、聚砜预浸料、聚醚预浸料等；根据增强材料类型分为：碳纤维预浸料、玻璃纤维预浸料、芳纶纤维预浸料、玄武岩纤维预浸料、硼纤维预浸料等；根据增强材料结构型式可分为：单向纤维预浸料、短切纤维预浸料、织物预浸料等。我公司主要生产以碳纤、芳纶、玻纤为增强材料的环氧、氰酸酯、聚酰亚胺类的热固性树脂预浸料。
复合材料的预浸料模压成型工艺 模压成型工艺基本过程是：将一定量经一定预处理的模压料放入预热的模具内，施加较高的压力使模压料填充模腔。在一定的压力和温度下使模压料逐渐固化，然后将制品从模具内取出，再进行必要的辅助加工即得产品。 1．压制前的准备 (1)装料量的计算 在模压成型工艺中，对于不同尺寸的模压制品要进行装料量的估算，以保证制品几何尺寸的精确，防止物料不足造成废品，或者物料损失过多而浪费材料。常用的估算方法有①形状、尺寸简单估算法，将复杂形状的制品简化成一系列简单的标准形状，进行装料量的估算：②密度比较法，对比模压制品及相应制品的密度，已知相应制品的重量，即可估算出模压制品的装料量：③注型比较法，在模压制品模具中，用树脂、石蜡等注型材料注成产品，再按注型材料的密度、重量及制品的密度求出制品的装料量。 (2)脱模剂的涂刷 在模压成型工艺中，除使用内脱模剂外，还在模具型腔表面上涂刷外脱模剂，常用的有油酸、石蜡、硬脂酸、硬脂酸锌、有机硅油、硅脂和硅橡胶等。所涂刷的脱模剂在满足脱模要求的前提下，用量尽量少些，涂刷要均匀。一般情况下，酚醛型模压料多用有机油、油酸、硬脂酸等脱模剂，环氧或环氧酚醛型模压料多用硅脂和有机硅油脱模剂，聚酯型模压料多用硬脂酸锌、硅脂等脱模剂。 (3)预压 将松散的粉状或纤维状的模压料预先用冷压法压成重量一定、形状规整的密实体。采用预压作业可提高生产效率、改善劳动条件，有利于产品质量的提高。 (4)预热 在压制前将模压料加热，去除水分和其它挥发份，可以提高固化速率，缩短压制周期；增进制品固化的均匀性，提高制品的物理机械性能，提高模压料的流动性。
(5)表压值的计算 在模压工艺中，首先要根据制品所要求的成型压力，计算出压机的表压值。成型压力是指制品水平投影面上单位面积所承受的压力。它和表压值之间存在的函数关系： 复合材料的预浸料模压成型工艺 在模压成型工艺中，成型压力的大小决定于模压料的品种和制品结构的复杂程度，成型压力是选择压机吨位的依据。 2、压制工艺 (1)装料和装模 往模具中加入制品所需用的模压料过程称为装料，装料量按估算结果，经试压后确定。装模应遵循下列原则：物料流动路程最短：物料铺设应均匀；对于狭小流道和死角，应预先进行料的铺设。 （2）模压温度制度 模压温度制度主要包括装模温度、升温速率、成型温度和保温时间的选择。 ①装模温度 装模温度是指将物料放入模腔时模具的温度，它主要取决于物料的品种和模压料的质量指标。一般地，模压料挥发份含量高，不溶性树脂含量低时，装模温度较低。反之，要适当提高装模温度。制品结构复杂及大型制品装模温度一般宜在室温-90℃范围内。 ②升温速率 指由装模温度到最高压制温度地升温速率。对快速模压工艺，装模温度即为压制温度，不存在升温速率问题。而慢速模压工艺，应依据模压料树脂的类型、制品的厚度选择适当的升温速率。 ③成型温度

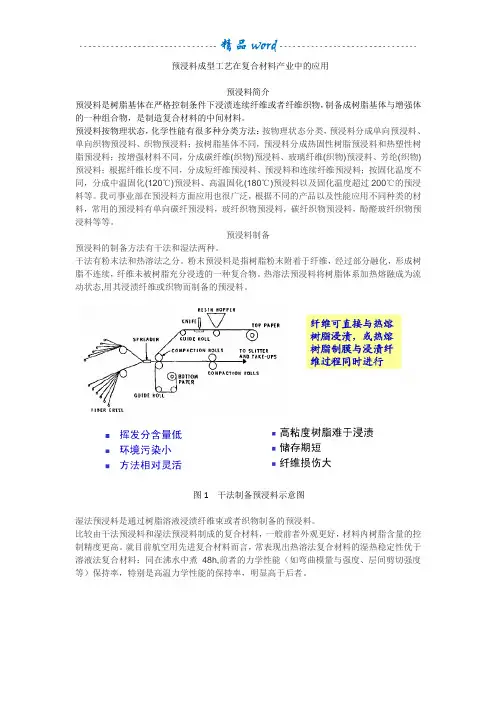

预浸料成型工艺在复合材料产业中的应用 预浸料简介 预浸料是树脂基体在严格控制条件下浸渍连续纤维或者纤维织物，制备成树脂基体与增强体的一种组合物，是制造复合材料的中间材料。 预浸料按物理状态，化学性能有很多种分类方法：按物理状态分类，预浸料分成单向预浸料、单向织物预浸料、织物预浸料；按树脂基体不同，预浸料分成热固性树脂预浸料和热塑性树脂预浸料；按增强材料不同，分成碳纤维(织物)预浸料、玻璃纤维(织物)预浸料、芳纶(织物)预浸料；根据纤维长度不同，分成短纤维预浸料、预浸料和连续纤维预浸料；按固化温度不同，分成中温固化(120℃)预浸料、高温固化(180℃)预浸料以及固化温度超过200℃的预浸料等。我司事业部在预浸料方面应用也很广泛，根据不同的产品以及性能应用不同种类的材料，常用的预浸料有单向碳纤预浸料，玻纤织物预浸料，碳纤织物预浸料，酚醛玻纤织物预浸料等等。 预浸料制备 预浸料的制备方法有干法和湿法两种。 干法有粉末法和热溶法之分。粉末预浸料是指树脂粉末附着于纤维，经过部分融化，形成树脂不连续，纤维未被树脂充分浸透的一种复合物。热溶法预浸料将树脂体系加热熔融成为流动状态,用其浸渍纤维或织物而制备的预浸料。 图1 干法制备预浸料示意图 湿法预浸料是通过树脂溶液浸渍纤维束或者织物制备的预浸料。 比较由干法预浸料和湿法预浸料制成的复合材料，一般前者外观更好，材料内树脂含量的控制精度更高。就目前航空用先进复合材料而言，常表现出热溶法复合材料的湿热稳定性优于溶液法复合材料：同在沸水中煮48h,前者的力学性能（如弯曲模量与强度、层间剪切强度等）保持率，特别是高温力学性能的保持率，明显高于后者。

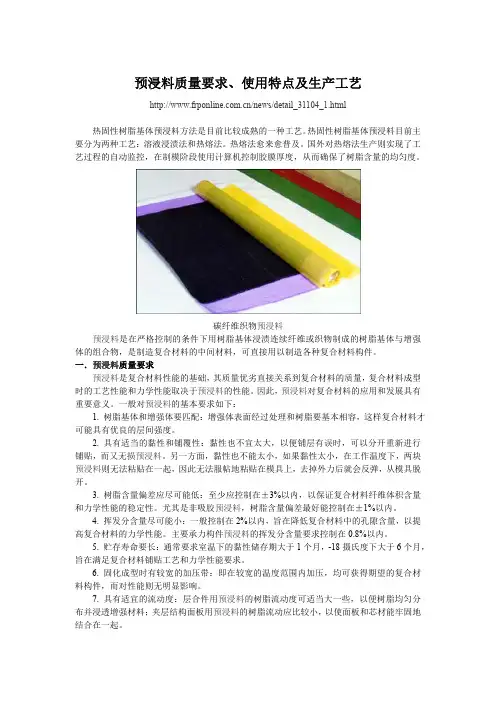

预浸料质量要求、使用特点及生产工艺 https://www.doczj.com/doc/4f2860780.html,/news/detail_31104_1.html 热固性树脂基体预浸料方法是目前比较成熟的一种工艺。热固性树脂基体预浸料目前主要分为两种工艺：溶液浸渍法和热熔法。热熔法愈来愈普及。国外对热熔法生产则实现了工艺过程的自动监控，在制模阶段使用计算机控制胶膜厚度，从而确保了树脂含量的均匀度。 碳纤维织物预浸料 预浸料是在严格控制的条件下用树脂基体浸渍连续纤维或织物制成的树脂基体与增强体的组合物，是制造复合材料的中间材料，可直接用以制造各种复合材料构件。 一．预浸料质量要求 预浸料是复合材料性能的基础，其质量优劣直接关系到复合材料的质量，复合材料成型时的工艺性能和力学性能取决于预浸料的性能。因此，预浸料对复合材料的应用和发展具有重要意义。一般对预浸料的基本要求如下： 1.树脂基体和增强体要匹配：增强体表面经过处理和树脂要基本相容，这样复合材料才可能具有优良的层间强度。 2. 具有适当的黏性和铺覆性：黏性也不宜太大，以便铺层有误时，可以分开重新进行铺贴，而又无损预浸料。另一方面，黏性也不能太小，如果黏性太小，在工作温度下，两块预浸料则无法粘贴在一起，因此无法服帖地粘贴在模具上，去掉外力后就会反弹，从模具脱开。 3. 树脂含量偏差应尽可能低：至少应控制在±3%以内，以保证复合材料纤维体积含量和力学性能的稳定性。尤其是非吸胶预浸料，树脂含量偏差最好能控制在±1%以内。 4. 挥发分含量尽可能小：一般控制在2%以内，旨在降低复合材料中的孔隙含量，以提高复合材料的力学性能。主要承力构件预浸料的挥发分含量要求控制在0.8%以内。 5.贮存寿命要长：通常要求室温下的黏性储存期大于1个月，-18摄氏度下大于6个月，旨在满足复合材料铺贴工艺和力学性能要求。 6. 固化成型时有较宽的加压带：即在较宽的温度范围内加压，均可获得期望的复合材料构件，而对性能则无明显影响。 7. 具有适宜的流动度：层合件用预浸料的树脂流动度可适当大一些，以便树脂均匀分布并浸透增强材料；夹层结构面板用预浸料的树脂流动应比较小，以使面板和芯材能牢固地结合在一起。
复合材料的预浸料模压成型工艺 预浸料模压成型工艺基本过程是：将一定量经一定预处理的模压料放入预热的模具内，施加较高的压力使模压料填充模腔。在一定的压力和温度下使模压料逐渐固化，然后将制品从模具内取出，再进行必要的辅助加工即得产品。 1．压制前的准备 (1)装料量的计算 在模压成型工艺中，对于不同尺寸的模压制品要进行装料量的估算，以保证制品几何尺寸的精确，防止物料不足造成废品，或者物料损失过多而浪费材料。常用的估算方法有①形状、尺寸简单估算法，将复杂形状的制品简化成一系列简单的标准形状，进行装料量的估算：②密度比较法，对比模压制品及相应制品的密度，已知相应制品的重量，即可估算出模压制品的装料量：③注型比较法，在模压制品模具中，用树脂、石蜡等注型材料注成产品，再按注型材料的密度、重量及制品的密度求出制品的装料量。 (2)脱模剂的涂刷 在模压成型工艺中，除使用内脱模剂外，还在模具型腔表面上涂刷外脱模剂，常用的有油酸、石蜡、硬脂酸、硬脂酸锌、有机硅油、硅脂和硅橡胶等。所涂刷的脱模剂在满足脱模要求的前提下，用量尽量少些，涂刷要均匀。一般情况下，酚醛型模压料多用有机油、油酸、硬脂酸等脱模剂，环氧或环氧酚醛型模压料多用硅脂和有机硅油脱模剂，聚酯型模压料多用硬脂酸锌、硅脂等脱模剂。 (3)预压 将松散的粉状或纤维状的模压料预先用冷压法压成重量一定、形状规整的密实体。采用预压作业可提高生产效率、改善劳动条件，有利于产品质量的提高。 (4)预热 在压制前将模压料加热，去除水分和其它挥发份，可以提高固化速率，缩短压制周期；增进制品固化的均匀性，提高制品的物理机械性能，提高模压料的流动性。 (5)表压值的计算
模压工艺生产操作-成型工艺 （一）预浸布层压成型工艺 1. 概述 层压成型工艺是指将浸渍或涂有树脂的片材层叠，组成叠合体，送入层压机，在加热和加压条件下，固化成型复合材料制品的一种成型工艺。层压成型工艺主要是生产各种规格、不同用途的复合材料板材。它具有机械化、自动化程度高、产品质量稳定等特点，但是设备一次性投资大。 层压成型技术特点是加压方向与制品的板面方向垂直。层压成型技术包含两方面内容：胶布生产技术和压制成型技术。 2.层压板成型工艺 在上述生产工艺中，热压过程的温度、压力和时间是三个最重要的工艺参数。 复合材料的层压工艺的热压过程，一般分为预热预压和热压两个阶段。 (1)第一阶段一预热预压阶段。 此阶段的主要目的是使树脂熔化，去除挥发物、浸渍纤维，并且使树脂逐步固化至凝胶状态。此阶段的成型压力为全压的1/3-1/2。 (2)第二阶段-中间保温阶段 这一阶段的作用是使胶布在较低的反应速度下进行固化。保温过程中应密切注意树脂的流胶情况。当流出的树脂已经凝胶，不能拉成细丝时，应立即加全压。 (3）第三阶段-升温阶段 目的在于提高反应温度，加快固化速度。此时，升温速度不能过快，否则会引起暴聚，使固化反应放热过于集中，导致材料层间分层。 (4)第四阶段-热压保温阶段 目的在于使树脂能够充分固化。从加全压到整个热压结束，称为热压阶段。而从达到指定的热压温度到热压结束的时间，称为恒温时间。热压阶段的温度、压力和恒温时间，也是由配方决定。 (5)第五阶段-冷却阶段 在保压的情况下，采取自然冷却或者强制冷却到室温，然后卸压，取出产品。冷却时间过短，容易使产品产生翘曲、开裂等现象。冷却时间过长，对制品质量无明显帮助，但是使生产效率明显降低。 （二）预浸料模压成型工艺 预浸料模压成型工艺基本过程是：将一定量经一定预处理的模压料放入预热的模具内，施加较高的压力使模压料填充模腔。在一定的压力和温度下使模压料逐渐固化，然后将制品从模具内取出，再进行必要的辅助加工即得产品。 1．压制前的准备 (1)装料量的计算 在模压成型工艺中，对于不同尺寸的模压制品要进行装料量的估算，以保证制品几何尺寸的精确，防止物料不足造成废品，或者物料损失过多而浪费材料。常用的估算方法有①形状、尺寸简单估算法，将复杂形状的制品简化成一系列简单的标准形状，进行装料量的估算：②密度比较法，对比模压制品及相应制品的密度，已知相应制品的重量，即可估算出模压制品的装料量：③注型比较法，在模压制品模具中，用树脂、石蜡等注型材料注成产品，再按注型材料的密度、重量及制品的密度求出制品的装料量。 (2)脱模剂的涂刷 在模压成型工艺中，除使用内脱模剂外，还在模具型腔表面上涂刷外脱模剂，常用的有
预浸料成型工艺报告 袁思海2014.4.25 预浸料可用不同成型方法，根据不同应用选择较合适的成型方法。预浸料成型工艺主要有真空袋工艺、热压罐工艺、模压工艺、搓管工艺、拉挤成型工艺、辊压成型工艺、缠绕成型工艺、压力袋工艺等。其中真空袋工艺主要用在船舶工业铁道系统内装饰，热压罐工艺主要用在高质量复合材料，模压工艺主要用在平板、体育用品、雪撬、工业品，搓管工艺主要用在钓鱼杆、滑雪杆、高尔夫球杆、管件，压力袋工艺主要用在桅杆、天线杆、各种管件。 一、真空袋工艺 定义: 真空袋成型工艺，就是将产品密封在模具和真空袋之间，通过抽真空对产品加压，使产品更加密实、力学性能更好的成型工艺。 优点： ?纤维含量高，产品的力学性能更好； ?均匀加压，产品的性能均匀； ?有效控制产品厚度和含胶量； ?减少产品中的气泡； ?可以成型复杂、大型制件； ?减少挥发份对人员的损伤。 真空袋湿法工艺过程： 1、模具准备，涂脱模剂 2、产品积层（手糊、喷射、预浸料）
3、铺脱模布 4、铺隔离膜或带孔隔离膜（可以不铺） 5、铺透气毡 6、粘贴密封胶条（可以提前） 7、封真空袋膜 8、安装真空阀、快速接头和真空管 9、接气源，检验真空度 10、抽真空，产品固化 11、产品脱模 二、热压罐成型技术 特点：罐内压力均匀，快速，罐内空气温度均匀，高精度，高质量，适应范围广泛，适合批量，成型工艺可靠；缺点是成本高，初投资大。 三、辊压成型 辊压成型主要借鉴于金属成型方法。设备由一系列(一组或多组)热压辊和冷压辊组成,铺好的预浸料受热后首先通过一组热辊使预浸料变形,然后通过一组间距逐渐减小的冷辊成型。 优点：(1).坯体致密，强度高，不易变形。(2).水分低，制品光洁平整，产品规格一致。(3).生产率高，劳动强度较低。(4).适应于阴、阳模成型，单机联线。(5).操作技术不要很高，便于组成自动化生产线。 按成形工艺分为阳模成型和阴模成型。

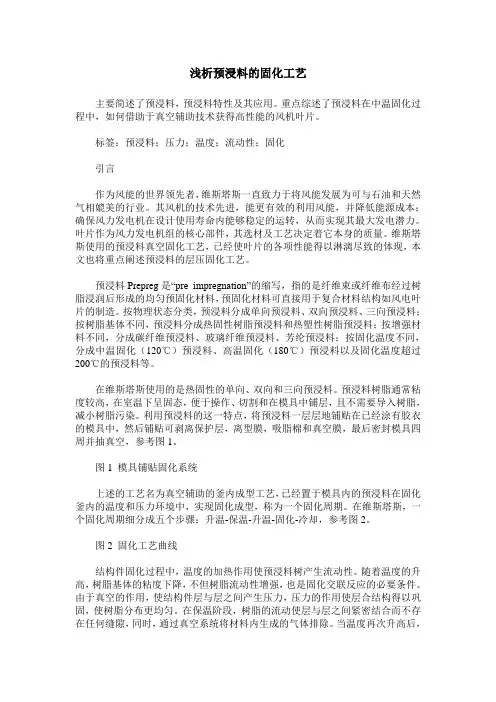

浅析预浸料的固化工艺 主要简述了预浸料，预浸料特性及其应用。重点综述了预浸料在中温固化过程中，如何借助于真空辅助技术获得高性能的风机叶片。 标签：预浸料；压力；温度；流动性；固化 引言 作为风能的世界领先者，维斯塔斯一直致力于将风能发展为可与石油和天然气相媲美的行业。其风机的技术先进，能更有效的利用风能，并降低能源成本；确保风力发电机在设计使用寿命内能够稳定的运转，从而实现其最大发电潜力。叶片作为风力发电机组的核心部件，其选材及工艺决定着它本身的质量。维斯塔斯使用的预浸料真空固化工艺，已经使叶片的各项性能得以淋漓尽致的体现，本文也将重点阐述预浸料的层压固化工艺。 预浸料Prepreg是“pre impregnation”的缩写，指的是纤维束或纤维布经过树脂浸润后形成的均匀预固化材料，预固化材料可直接用于复合材料结构如风电叶片的制造。按物理状态分类，预浸料分成单向预浸料、双向预浸料、三向预浸料；按树脂基体不同，预浸料分成热固性树脂预浸料和热塑性树脂预浸料；按增强材料不同，分成碳纤维预浸料、玻璃纤维预浸料、芳纶预浸料；按固化温度不同，分成中温固化（120℃）预浸料、高温固化（180℃）预浸料以及固化温度超过200℃的预浸料等。 在维斯塔斯使用的是热固性的单向、双向和三向预浸料。预浸料树脂通常粘度较高，在室温下呈固态，便于操作、切割和在模具中铺层，且不需要导入树脂，减小树脂污染。利用预浸料的这一特点，将预浸料一层层地铺贴在已经涂有胶衣的模具中，然后铺贴可剥离保护层，离型膜，吸脂棉和真空膜，最后密封模具四周并抽真空，参考图1。 图1 模具铺贴固化系统 上述的工艺名为真空辅助的釜内成型工艺，已经置于模具内的预浸料在固化釜内的温度和压力环境中，实现固化成型，称为一个固化周期。在维斯塔斯，一个固化周期细分成五个步骤：升温-保温-升温-固化-冷却，参考图2。 图2 固化工艺曲线 结构件固化过程中，温度的加热作用使预浸料树产生流动性。随着温度的升高，树脂基体的粘度下降，不但树脂流动性增强，也是固化交联反应的必要条件。由于真空的作用，使结构件层与层之间产生压力，压力的作用使层合结构得以巩固，使树脂分布更均匀。在保温阶段，树脂的流动使层与层之间紧密结合而不存在任何缝隙，同时，通过真空系统将材料内生成的气体排除。当温度再次升高后，
