焊接结构的装配及工艺装备PPT

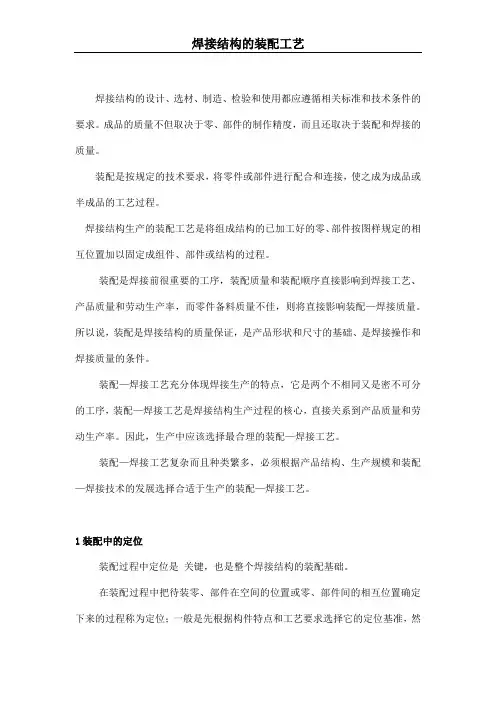

焊接结构的设计、选材、制造、检验和使用都应遵循相关标准和技术条件的要求。

成品的质量不但取决于零、部件的制作精度，而且还取决于装配和焊接的质量。

装配是按规定的技术要求，将零件或部件进行配合和连接，使之成为成品或半成品的工艺过程。

焊接结构生产的装配工艺是将组成结构的已加工好的零、部件按图样规定的相互位置加以固定成组件、部件或结构的过程。

装配是焊接前很重要的工序，装配质量和装配顺序直接影响到焊接工艺、产品质量和劳动生产率，而零件备料质量不佳，则将直接影响装配—焊接质量。

所以说，装配是焊接结构的质量保证，是产品形状和尺寸的基础、是焊接操作和焊接质量的条件。

装配—焊接工艺充分体现焊接生产的特点，它是两个不相同又是密不可分的工序，装配—焊接工艺是焊接结构生产过程的核心，直接关系到产品质量和劳动生产率。

因此，生产中应该选择最合理的装配—焊接工艺。

装配—焊接工艺复杂而且种类繁多，必须根据产品结构、生产规模和装配—焊接技术的发展选择合适于生产的装配—焊接工艺。

1装配中的定位装配过程中定位是关键，也是整个焊接结构的装配基础。

在装配过程中把待装零、部件在空间的位置或零、部件间的相互位置确定下来的过程称为定位；一般是先根据构件特点和工艺要求选择它的定位基准，然后是考虑它的定位方法。

常用的定位方法有划线定位、销轴定位、挡铁定位和样板定位等。

确定位置和尺寸的依据叫基准。

基准可以是点、线或面。

按用途分有设计基准和工艺基准。

工艺基准又分定位基准、装配基准和测量基准。

定位基准按定位原理分为主要定位基准、导向定位基准和止推定位基准。

而零件和装配平台(或转胎)相接触的面称为装配基准面。

按生产实践的经验，常以产品图样上或工艺规程中已经规定好的定位孔或定位面作基准；若图样上没有规定，则尽量选择图样用以标注各零、部件位置尺寸的基准作为定位基准，如边线、中心线等；当零件或部件的表面上既有平面又有曲面时，优先选择平面作为主要定位基准面，而且在零部件几个平面中，选择最大的平面作为主要定位基准面为好。

第五章焊接结构的装配与焊接工艺装配与焊接是焊接结构生产过程中的核心，直接关系到焊接结构的质量和生产效率。

同一种焊接结构，由于其生产批量、生产条件不同，或由于结构形式不同，可有不同的装配方式、不同的焊接工艺、不同的装配—焊接顺序，也就会有不同的工艺过程。

本章重点介绍装配与焊接工艺方法。

第一节焊接结构的装配装配是将焊前加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程。

装配工序的工作量大，约占整体产品制造工作量的30％~40％，且装配的质量和顺序将直接影响焊接工艺、产品质量和劳动生产率。

所以，提高装配工作的效率和质量，对缩短产品制造周期、降低生产成本、保证产品质量等方面，都具有重要的意义。

一、装配方式的分类装配方式可按结构类型及生产批量、工艺过程、工艺方法及工作地点来分类。

1．按结构类型及生产批量的大小分类（1）单件小批量生产单件小批量生产的结构经常采用划线定位的装配方法。

该方法所用的工具、设备比较简单，一般是在装配台上进行。

划线法装配工作比较繁重，要获得较高的装配精度，要求装配工人必须具有熟练的操作技术。

（2）成批生产成批生产的结构通常在专用的胎架上进行装配。

胎架是一种专用的工艺装备，上面有定位器、夹紧器等，具体结构是根据焊接结构的形状特点设计的。

2．按工艺过程分类（1）由单独的零件逐步组装成结构对结构简单的产品，可以是一次装配完毕后进行焊接；当装配复杂构件时，大多数是装配与焊接交替进行。

（2）由部件组装成结构装配工作是将零件组装成部件后，再由部件组装成整个结构并进行焊接。

3．按装配工作地点分类（1）工件固定式装配装配工作在固定的工作位置上进行，这种装配方法一般用在重2）同一构件上与其它构件有连接或配合关系的各个零件，应尽量采用同一定位基准，这样能保证构件安装时与其它构件的正确连接和配合。

3）应选择精度较高，又不易变形的零件表面或边棱作定位基准，这样能够避免由于基准面、线的变形造成的定位误差。

第五章焊接结构的装配与焊接工艺装配与焊接是焊接结构生产过程中的核心，直接关系到焊接结构的质量和生产效率。

同一种焊接结构，由于其生产批量、生产条件不同，或由于结构形式不同，可有不同的装配方式、不同的焊接工艺、不同的装配—焊接顺序，也就会有不同的工艺过程。

本章重点介绍装配与焊接工艺方法。

第一节焊接结构的装配装配是将焊前加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程。

装配工序的工作量大，约占整体产品制造工作量的30％~40％，且装配的质量和顺序将直接影响焊接工艺、产品质量和劳动生产率。

所以，提高装配工作的效率和质量，对缩短产品制造周期、降低生产成本、保证产品质量等方面，都具有重要的意义。

一、装配方式的分类装配方式可按结构类型及生产批量、工艺过程、工艺方法及工作地点来分类。

1．按结构类型及生产批量的大小分类（1）单件小批量生产单件小批量生产的结构经常采用划线定位的装配方法。

该方法所用的工具、设备比较简单，一般是在装配台上进行。

划线法装配工作比较繁重，要获得较高的装配精度，要求装配工人必须具有熟练的操作技术。

（2）成批生产成批生产的结构通常在专用的胎架上进行装配。

胎架是一种专用的工艺装备，上面有定位器、夹紧器等，具体结构是根据焊接结构的形状特点设计的。

2．按工艺过程分类（1）由单独的零件逐步组装成结构对结构简单的产品，可以是一次装配完毕后进行焊接；当装配复杂构件时，大多数是装配与焊接交替进行。

（2）由部件组装成结构装配工作是将零件组装成部件后，再由部件组装成整个结构并进行焊接。

3．按装配工作地点分类（1）工件固定式装配装配工作在固定的工作位置上进行，这种装配方法一般用在重2）同一构件上与其它构件有连接或配合关系的各个零件，应尽量采用同一定位基准，这样能保证构件安装时与其它构件的正确连接和配合。

3）应选择精度较高，又不易变形的零件表面或边棱作定位基准，这样能够避免由于基准面、线的变形造成的定位误差。

什么是焊接工装？答：焊接工艺装备就是在焊接结构生产的装配与焊接过程中起配合及辅助作用的夹具、机械装置或设备的总称，简称焊接工装。

2．装配用工艺装备与焊接用工艺装备的区别是什么？答：装配用工艺装备的主要任务是按产品图样和工艺上的要求，把焊件中各零件或部件的相互位置准确地固定下来，只进行定位焊，而不完成整个焊接工作。

焊接用工艺装备专门用来焊接已点固好的工件。

1.什么是六点定位原理？答：用六个正确布置的支承点就可完全限制工件的六个自由度，使工件在夹具中占有完全确定的位置，这种用支承点来分析限制工件自由度的方法，称为六点定位原理，又称六点定位法则或六点定则。

2.什么是全定位与准定位？答：工件的六个自由度全部被限制而在夹具中占有完全确定的位置，这种定位方式称为全定位或完全定位。

工件在夹具中定位，如果支承点不足六个，但完全限制了按加工要求需要消除的工件自由度数目，这种定位方式称为准定位或不完全定位。

3.试分析下图零件1、零件2、园管、圆筒的自由度消除情况，分别属于何种定位？(图1-31-4)答：零件1和零件2拼接成T形板，装配时，先把零件1放在平台上，然后使它的左侧边缘与挡铁1和2紧靠，它的端边与挡铁3紧靠。

这样，零件1在平台上就被全定位了。

接着再把零件2放上，先使它的侧边与挡铁4和5紧靠，端边与零件1的右侧边缘紧靠。

这时，零件2也被全定位了。

这些挡铁就是定位支撑点，他们之间的相互位置是事先按照产品图样和工艺上的要求来布置的，所以拼接好的T形板能满足产品图样要求。

圆管和圆筒环缝对接时采用V形块或两根长辊轴定位，只限制工件的X、Y、X、Y四个自由度，另外两个自由度没有限制，此时已能满足环缝对接的工艺要求。

4.什么是过定位与欠定位？过定位的优缺点是什么？答：两个或两个以上定位支承点重复限制同一个自由度，这种定位方式称为重复定位或过定位。

优缺点：缺点是使定位不确定或使定位件产生变形，优点是可增强刚度。

欠定位：工件实际限制的自由度数少于该工序加工要求所必须限制的自由度数。

焊接结构生产流程和工艺方法焊接结构生产的工艺过程，根据产品的技术要求、形状和尺寸的差异而有所不同，并巨工厂中现有的设备条件和生产技术管理水平对产品工艺过程的制订也有一定的影响。

但从总体分析，按照工艺过程中各工序的内容以及相互之间的关系，各工艺过程都有着大致相同的生产流程，如图1所示。

图1.焊接结构生产流程1、生产组织与准备生产组织与准备工作对生产效率和产品质量的提高起着基本保证作用，它包括以下几方面的内容：（1）技术准备焊接结构生产的准备工作是整个制造工艺过程的开始。

它包括了解生产任务，审查（重点是工艺性审查）并熟悉结构图样，了解产品技术要求，在进行工艺分析的基础上，制定全部产品的工艺流程，进行工艺评定，编制工艺规程及全部工艺文件、质量保证文件，订购金属材料和辅料，编制用工计划（以便着手进行人员调整与培训）、能源需用计划（包括动力、水、压缩空气等），根据需要定购或自行设计，制造、装配焊接设备和装备，根据工艺流程的要求，对生产面积进行调整和建设等。

生产的准备工作很重要，做得越细致，越完善，未来组织生产就越顺利，生产效率越高，质量越好。

（2）物质准备根据产品加工和生产工艺要求，订购原材料、焊接材料以及其他辅助材料，并对生产中的焊接工艺设备、其他生产设备和工装夹具、量具进行调配、购置、设计、制造或维修。

材料库的主要任务是材料的保管和发放，它对材料进行分类、储存和保管并按规定发放。

材料库主要有两种，一是金属材料库，主要存放保管钢材；二是焊接材料库，主要存放焊丝、焊剂和焊条。

2、备料加工备料加工是指钢材的焊前加工过程，即对制造焊接结构的钢材按照工艺要求进行的一系列加工。

备料加工一般包括以下内容：（1）原材料准备将钢材（板材、型材或管材）进行验收、分类储存、发放。

发放钢材应严格按生产计划提出的材料规格与需要量执行。

（2）材料预处理其目的是为基本元件的加工提供合格的原材料，包括钢材的矫平、矫直、除锈、表面防护处理、预落料等工序。

什么是焊接工装？答：焊接工艺装备就是在焊接结构生产的装配与焊接过程中起配合及辅助作用的夹具、机械装置或设备的总称，简称焊接工装。

2．装配用工艺装备与焊接用工艺装备的区别是什么？答：装配用工艺装备的主要任务是按产品图样和工艺上的要求，把焊件中各零件或部件的相互位置准确地固定下来，只进行定位焊，而不完成整个焊接工作。

焊接用工艺装备专门用来焊接已点固好的工件。

1. 什么是六点定位原理？答：用六个正确布置的支承点就可完全限制工件的六个自由度，使工件在夹具中占有完全确定的位置，这种用支承点来分析限制工件自由度的方法，称为六点定位原理，又称六点定位法则或六点定则。

2. 什么是全定位与准定位？答：工件的六个自由度全部被限制而在夹具中占有完全确定的位置，这种定位方式称为全定位或完全定位。

工件在夹具中定位，如果支承点不足六个，但完全限制了按加工要求需要消除的工件自由度数目，这种定位方式称为准定位或不完全定位。

3.试分析下图零件1、零件2、园管、圆筒的自由度消除情况，分别属于何种定位？(图1-3 1-4) 答：零件1和零件2拼接成T形板，装配时，先把零件1放在平台上，然后使它的左侧边缘与挡铁1和2紧靠，它的端边与挡铁3紧靠。

这样，零件1在平台上就被全定位了。

接着再把零件2放上，先使它的侧边与挡铁4和5紧靠，端边与零件1的右侧边缘紧靠。

这时，零件2 也被全定位了。

这些挡铁就是定位支撑点，他们之间的相互位置是事先按照产品图样和工艺上的要求来布置的，所以拼接好的T形板能满足产品图样要求。

圆管和圆筒环缝对接时采用V形块或两根长辊轴定位，只限制工件的X、Y、X、Y四个自由度，另外两个自由度没有限制，此时已能满足环缝对接的工艺要求。

4. 什么是过定位与欠定位？过定位的优缺点是什么？答：两个或两个以上定位支承点重复限制同一个自由度，这种定位方式称为重复定位或过定位。

优缺点：缺点是使定位不确定或使定位件产生变形，优点是可增强刚度。
