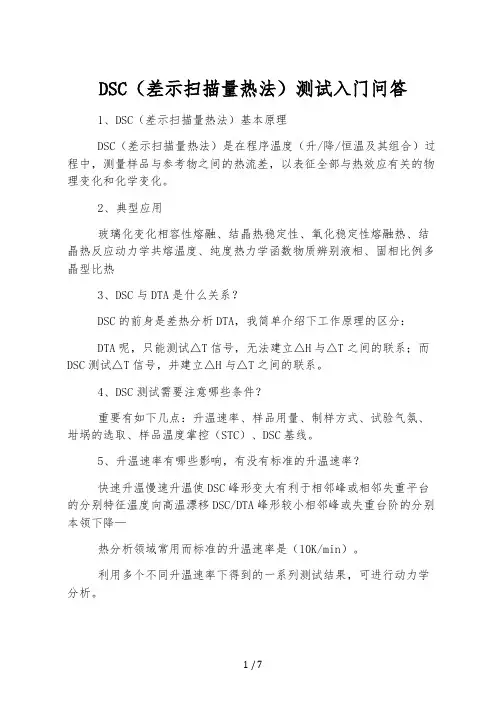

DSC（差示扫描量热法）测试入门问答1、DSC（差示扫描量热法）基本原理DSC（差示扫描量热法）是在程序温度（升/降/恒温及其组合）过程中，测量样品与参考物之间的热流差，以表征全部与热效应有关的物理变化和化学变化。
2、典型应用玻璃化变化相容性熔融、结晶热稳定性、氧化稳定性熔融热、结晶热反应动力学共熔温度、纯度热力学函数物质辨别液相、固相比例多晶型比热3、DSC与DTA是什么关系？DSC的前身是差热分析DTA，我简单介绍下工作原理的区分：DTA呢，只能测试△T信号，无法建立△H与△T之间的联系；而DSC测试△T信号，并建立△H与△T之间的联系。
4、DSC测试需要注意哪些条件？重要有如下几点：升温速率、样品用量、制样方式、试验气氛、坩埚的选取、样品温度掌控（STC）、DSC基线。
5、升温速率有哪些影响，有没有标准的升温速率？快速升温慢速升温使DSC峰形变大有利于相邻峰或相邻失重平台的分别特征温度向高温漂移DSC/DTA峰形较小相邻峰或失重台阶的分别本领下降—热分析领域常用而标准的升温速率是（10K/min）。
利用多个不同升温速率下得到的一系列测试结果，可进行动力学分析。
在存在竞争反应路径的情况下，不同的升温速率得到的终产物构成可能不同。
6、一般DSC测试需要多少样品，样品量对DSC测试有哪些影响呢？并不是说样品量多或者少就肯定好，这个与目标分析结果有关样品量小样品量大所测特征温度较低，更“真实”峰值温度向高温漂移有利于气体产物扩散样品内温度梯度较大，气体产物扩散亦稍差相邻峰（平台）分别本领加强峰分别本领下降DSC峰形也较小峰形加宽—能增大DSC检测信号一般情况下，以较小的样品量为宜。
热分析常用的样品量为5～15mg。
在样品存在不均匀性的情况下，可能需要使用较大的样品量才具有代表性。
7、在DSC测试表征过程中，如何同时选择合适的升温速率和样品量呢？（1）提高对微弱的热效应的检测灵敏度：提高升温速率，加大样品量；（2）提高微量成份的热失重检测灵敏度：加大样品量；（3）提高相邻峰（失重平台）的分别度：慢速升温速率，小的样品量。
