放顶煤开采工作面方案设计编制提纲参考文本

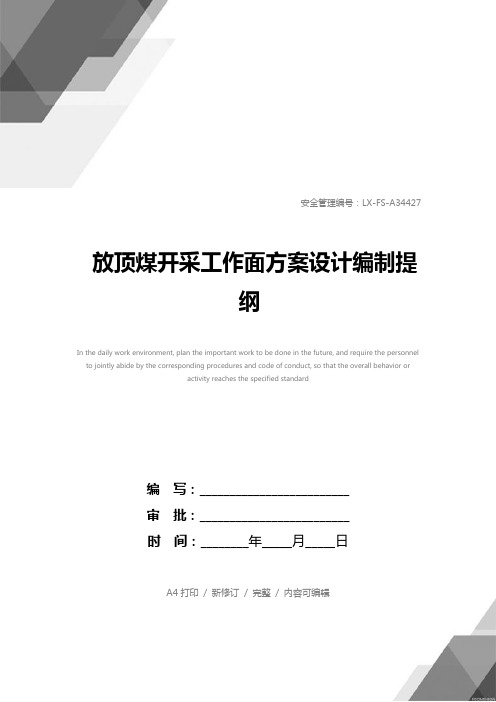

安全管理编号：LX-FS-A34427放顶煤开采工作面方案设计编制提纲In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior oractivity reaches the specified standard编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑放顶煤开采工作面方案设计编制提纲使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

放顶煤工作面开采方案设计是放顶煤工作面生产的基础，是履行审批手续的依据，既要达到科学合理，又要保证安全高效。

其编制内容应包括以下四个部分：一、工作面方案设计编制依据、原则及要求放顶煤工作面开采方案设计编制必须以采区设计、回采地质说明书和开采技术资料为依据，以保证安全生产为前提，符合《煤矿安全规程》和有关技术管理规定，最大限度回收煤炭资源，实现安全高效开采。

二、工作面方案设计内容1.工作面概况1.1工作面位置、周边关系及开采情况1.2地形地物1.3工作面参数、开采技术条件及煤层赋存特征1.4储量情况2.地质构造3.水文地质及水害评价4.防水煤（岩）柱的计算与留设5.工作面巷道布置5.1顺槽、切眼、停采线等位置的确定及依据5.2巷道断面形状、几何参数及支护形式6.采煤方法及工作面装备6.1采煤方法、生产工艺、采放比、放煤步距等内容6.2工作面设备总体配套7.生产系统7.1煤炭运输系统7.2辅助运输系统7.3供水系统7.4排水系统7.5通风系统、风量计算7.6瓦斯防治7.7防灭火系统7.8安全监控系统7.9供电系统7.10避灾路线8.“三下”开采方案设计中必须对“三下”开采报批情况作出说明。

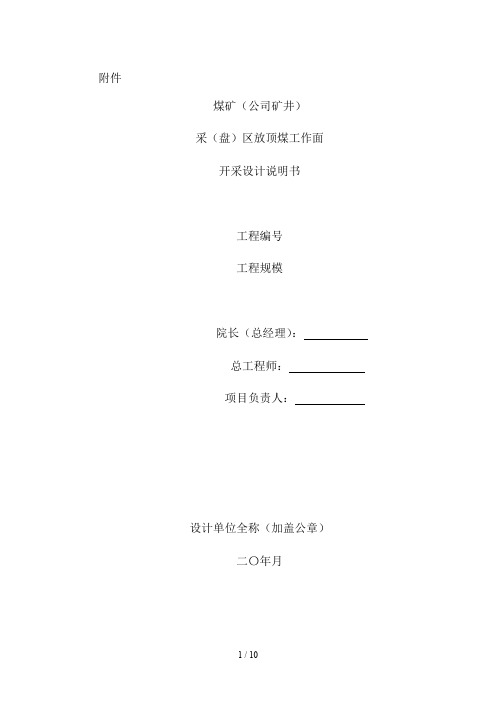

附件煤矿（公司矿井）采（盘）区放顶煤工作面开采设计说明书工程编号工程规模院长（总经理）：总工程师：项目负责人：设计单位全称（加盖公章）二〇年月设计人员名单审查人员名单放顶煤工作面开采设计编制提纲前言一、概况矿井地理位置、交通、隶属关系、企业性质、生产规模、服务年限等基本情况。

二、设计的主要依据、《国家安全监管总局国家煤矿安监局关于加强煤矿放顶煤开采安全管理工作的通知》（安监总煤行（）号），《山西省放顶煤开采工作面设计审批和验收工作方案》（晋煤安发（）号）；、地质报告及批复文件、初步设计及批复文件，最新生产能力核定报告及批复，安全专篇及批复文件等；、有关矿井瓦斯抽放，防灭火、防治水专项设计，冲击地压解决方案等；、其它有关依据。

三、设计的指导思想与主要特点四、存在的主要问题与建议第一章采区概况及地质特征第一节矿井概况矿井四邻关系（附插图）、开拓方式、水平划分。

采区划分、开采现状、储量情况及十大生产系统（主提升系统、辅助提升系统、供电系统、通风系统、供排水系统、压风系统、行人系统、洒水系统、瓦斯抽采系统、防灭火系统）、六大安全避险系统（矿井监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统及通信联络系统）情况。

第二节采区概况采（盘）区在井田中的位置（附插图）；采（盘）区可采储量，采（盘）区服务年限；采（盘）区巷道的布置及装备情况，采（盘）区生产系统。

第三节地质特征矿井基本地质情况（含煤地层、构造、煤层赋存情况、水文地质条件、煤质、瓦斯、煤尘、煤层自燃倾向性、地温、地压等开采技术条件）；邻近老窑及采空区积水、积气情况；采（盘）区煤层及构造揭露情况、采（盘）区水文地质条件；开采煤层顶底板岩性及岩石物理力学实验数据、煤层强度及节理裂隙发育情况。

第四节工作面基本情况放顶煤工作面位置周边关系及开采情况，工作面参数、开采技术条件及、煤层平均厚度、倾角、储量、服务年限等。

第二章回采工作面布置及采煤方法第一节回采工作面布置工作面布置及巷道布置方式，顺槽、切眼、停采线等位置的确定及依据，巷道断面形状、几何参数及支护形式，煤柱的计算及留设，巷道的支护形式，工作面的接替顺序。

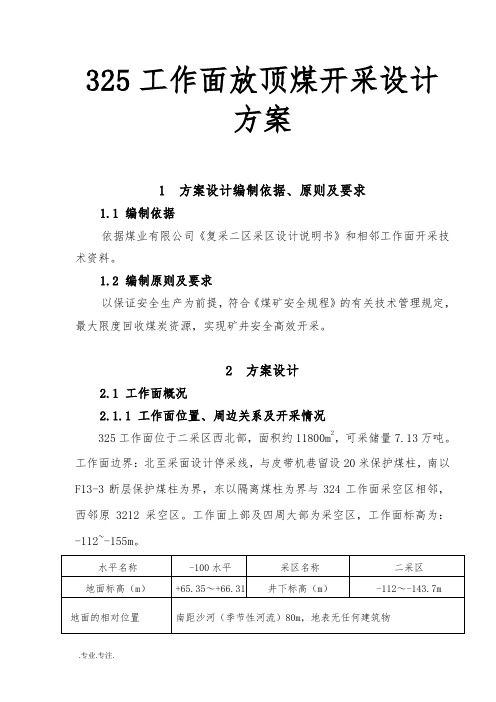

325工作面放顶煤开采设计方案1 方案设计编制依据、原则及要求1.1 编制依据依据煤业有限公司《复采二区采区设计说明书》和相邻工作面开采技术资料。

1.2 编制原则及要求以保证安全生产为前提，符合《煤矿安全规程》的有关技术管理规定，最大限度回收煤炭资源，实现矿井安全高效开采。

2 方案设计2.1 工作面概况2.1.1 工作面位置、周边关系及开采情况325工作面位于二采区西北部，面积约11800m2，可采储量7.13万吨。

工作面边界：北至采面设计停采线，与皮带机巷留设20米保护煤柱，南以F13-3断层保护煤柱为界，东以隔离煤柱为界与324工作面采空区相邻，西邻原3212采空区。

工作面上部及四周大部为采空区，工作面标高为：-112~-155m。

2.1.2 地形地物此工作面地面标高+65.35～+66.31m，地形平坦，高程差异很小。

地表为农田，无任何建筑物。

2.1.3 工作面参数、开采技术条件及煤层赋存特征2.1.3.1 工作面参数325工作面平均长度60m，倾斜长度197m，煤层平均厚度5.0m。

2.1.3.2 开采技术条件1、瓦斯：2011年瓦斯等级鉴定结果：绝对瓦斯涌出量为0.89 m3/min，相对瓦斯涌出量为3.06m3/t，矿井绝对二氧化碳涌出量为2.29 m3/min，相对二氧化碳涌出量为7.87 m3/t。

2、煤尘：2012年6月27日经煤炭科学研究总院沈阳研究院煤尘爆炸性鉴定报告知,我矿现开采的3煤层具有爆炸性，爆炸指数34.42%；3、煤的自燃倾向性：根据自燃倾向性鉴定结果，属于Ⅱ类自燃，自然发火期范围为102~243天。

4、地温：我矿井下平均温度19～22°，属于正常温度。

5、煤与瓦斯突出：矿井开采至今，没发现煤与瓦斯突出现象。

6、冲击地压：根据井下采场和巷道实际情况无冲击地压，从煤层顶底板岩性和矿井开采深度分析，不存在冲击地压灾害。

2.1.3.3、煤层赋存特征1、产状：走向N60°W，倾向S30°E，倾角平均9°。

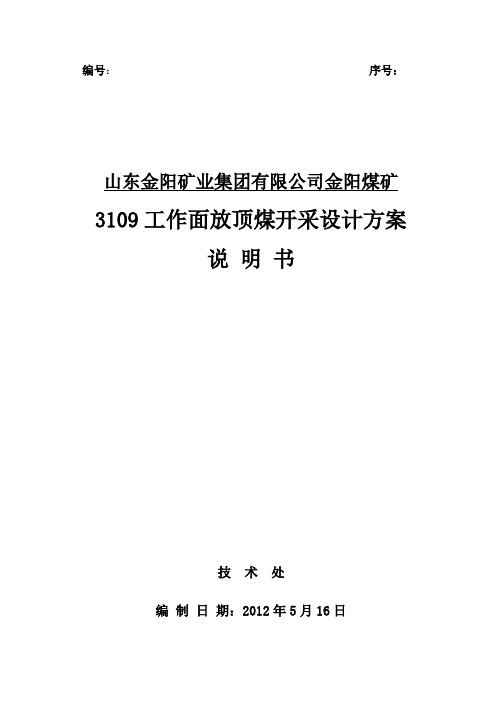

编号：序号：山东金阳矿业集团有限公司金阳煤矿3109工作面放顶煤开采设计方案说明书技术处编制日期：2012年5月16日编制会审人员编制：张晓波会审人员签字：生产处：机电处：安全处：技术处：安全矿长：机电矿长：总工程师：2山东金阳矿业集团有限公司金阳煤矿3109工作面放顶煤开采方案设计目录第一章矿井概况............................................... 错误！未定义书签。

第二章方案设计编制依据....................................... 错误！未定义书签。

第三章工作面概况............................................. 错误！未定义书签。

第一节工作面位置........................................... 错误！未定义书签。

第二节地形地物............................................. 错误！未定义书签。

第三节采煤工作面参数....................................... 错误！未定义书签。

第四节储量情况............................................. 错误！未定义书签。

第四章地质构造............................................... 错误！未定义书签。

第五章水文地质及水害评价..................................... 错误！未定义书签。

第六章防水煤柱留设........................................... 错误！未定义书签。

第七章工作面巷道布置......................................... 错误！未定义书签。

11110采煤工作面放顶煤开采设计登封市宏鑫煤业有限责任公司二OO九年七月11110采煤工作面放顶煤开采设计．为认真贯彻落实“安全第一，预防为主，综合治理”的方针，加强我矿放顶煤开采安全技术管理，遏制较大及以上事故的发生，保障煤矿安全生产，根据《煤矿安全规程》、《国家安全监管总局、国家煤矿安监局关于加强煤矿放顶煤开采安全管理工作的通知》<安监总煤行[2008]130号）等要求，结合我矿实际，特编制11110采煤工作面开采设计。

1、编制依据、原则及要求设计根据《初步设计》、《安全专篇》及回采地质说明书和开采技术资料为依据，以保证安全生产为前提，符合《煤矿安全规程》和有关技术管理规定，最大限度回收煤炭资源，实现安全高效开采。

2、放顶煤开采设计2.1 工作面简况矿井采用三立井单水平上下山开拓，由于三个立井均位于井田西北部，且中东部采区的采空区面积大，故矿井分前后期开采，前期以开采西北部采区为主，后期开采东翼采区，前期利用原宏鑫矿的主井作为技改主井，直径1 / 893.8m，井深142m，采用双箕斗提升，并安装梯子间作为安全出口。

原宏鑫煤矿的风井作为技改副井，直径2.6m，井深138m，采用单罐笼提升。

原宏鑫煤矿的副井为作技改风井，直径2.4m，井深128m，安装梯子间作为矿井另一安全出口。

主、副井之间由轨道运输巷连通，主、副井通过运输上山和轨道上山分别与风井连通，形成完整的运输、通风系统。

井下采用单水平上、下山开拓。

井田划分为：中部上山采区、东部下山采区。

首采区为中部上山采区，二煤层赋存于山西组下部，煤层厚度1.96－13.171ｍ，平均厚度7.25ｍ，煤层结构简单，不含夹矸,首采11110工作面位于副井南部，开采水平标高在+260-+280M之间，工作面走向长度60m，工作面长度60m。

2.1.1工作面位置、周边关系及开采情况11110首采工作面位于副井南部,系首采区中部上山采区，其它相邻采面还未开采。

编号：序号：山东金阳矿业集团有限公司金阳煤矿3109工作面放顶煤开采设计方案说明书技术处编制日期：2012年5月16日编制会审人员编制：张晓波会审人员签字：生产处：机电处：安全处：技术处：安全矿长：机电矿长：总工程师：目录第一章矿井概况 (4)第二章方案设计编制依据 (5)第三章工作面概况 (6)第一节工作面位置 (6)第二节地形地物 (6)第三节采煤工作面参数 (7)第四节储量情况 (7)第四章地质构造 (8)第五章水文地质及水害评价 (8)第六章防水煤柱留设 (8)第七章工作面巷道布置 (9)第一节工作面回采巷道布置 (9)第二节回采巷道参数 (9)第八章采煤方法及工作面设备 (9)第一节采煤工艺 (9)第二节工作面设备配备 (14)第九章生产系统 (18)第一节运输系统 (18)第二节辅助运输系统 (18)第三节防尘系统 (19)第四节排水系统 (20)第五节压风系统 (20)第六节通讯系统 (20)第七节通风系统及风量计算 (20)第八节瓦斯防治 (22)第九节防灭火系统 (24)第十节安全监控系统 (25)第十一节供电系统 (27)第十二节矿压观测 (28)第十三节避灾路线 (28)第十四节“三下”开采 (29)第十章安全技术措施 (29)第一节通风、综合防尘、防治瓦斯措施 (29)第二节防治煤层自然发火措施 (32)第三节防治水措施 (34)第四节预防煤壁片帮措施 (34)第五节工作面初采和收尾措施 (34)第六节顶板管理措施 (36)第七节高温热害防治措施 (39)第八节机电、运输管理措施 (39)第九节工作面安装、回撤设备措施 (44)第十节其它措施 (46)第一章矿井概况山东金阳矿业集团有限公司金阳煤矿位于宁阳煤田东部，在县城东北6km处，井田东西长约3km，南北宽约2km，井田面积6.12km2。

矿井1990年5月开始建设，1996年6月试生产，1996年11月15日由泰安市煤炭局组织投产验收并准于生产。

文件编号：RHD-QB-K2817 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX放顶煤开采工作面方案设计编制提纲示范文本放顶煤开采工作面方案设计编制提纲示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

放顶煤工作面开采方案设计是放顶煤工作面生产的基础，是履行审批手续的依据，既要达到科学合理，又要保证安全高效。

其编制内容应包括以下四个部分：一、工作面方案设计编制依据、原则及要求放顶煤工作面开采方案设计编制必须以采区设计、回采地质说明书和开采技术资料为依据，以保证安全生产为前提，符合《煤矿安全规程》和有关技术管理规定，最大限度回收煤炭资源，实现安全高效开采。

二、工作面方案设计内容1.工作面概况1.1工作面位置、周边关系及开采情况1.2地形地物1.3工作面参数、开采技术条件及煤层赋存特征1.4储量情况2.地质构造3.水文地质及水害评价4.防水煤（岩）柱的计算与留设5.工作面巷道布置5.1顺槽、切眼、停采线等位置的确定及依据5.2巷道断面形状、几何参数及支护形式6.采煤方法及工作面装备6.1采煤方法、生产工艺、采放比、放煤步距等内容6.2工作面设备总体配套7.生产系统7.1煤炭运输系统7.2辅助运输系统7.3供水系统7.4排水系统7.5通风系统、风量计算7.6瓦斯防治7.7防灭火系统7.8安全监控系统7.9供电系统7.10避灾路线8.“三下”开采方案设计中必须对“三下”开采报批情况作出说明。

三、安全技术措施1.通风、综合防尘、防治瓦斯措施；2.防治煤层自燃发火措施；3.防治水措施；4.落煤和防止煤壁片帮措施；5.工作面初采和收尾措施；6.顶板管理（正常时期，特殊时期）和防冲击地压(矿震)措施；7.高温热害防治措施；8.机电、运输措施；9.工作面安装、回撤设备措施；10.其它措施。

1115综采放顶煤工作面开采设计书第一章编制依据及工作面地质概况第一节 1115综放工作面编制依据根据《煤矿安全规程》、国家煤矿安监局《关于加强煤矿放顶煤开采安全管理工作的通知》（安监总煤行〔2008〕130号）规定、《1115综放工作面掘进地质说明书》并参照1113综放工作面掘进、回采期间矿压地质水文等实际情况，特编制1115综采放顶煤工作面设计说明书。

第二节 1115综放工作面地质概况一、工作面位置1115综放工作面位于一采区西翼，东为一采区下山保护煤柱，西为未开采区，南为1113综放工作面，北为未开采区，地面为山区，无建筑物。

二、工作面地质及水文地质1、工作面总体形态为单斜构造，煤层裂隙发育易折帮，煤层夹矸以泥岩为主，局部高角度裂隙发育。

该面与相邻工作面的地质情况相比较，煤层赋存及构造特征无明显变化。

2、根据1105、1107、1109、1111工作面导通洛河砂岩水后的涌水量变化情况（1105工作面正常涌水量为60 m³/h，最大涌水量为110 m³/h；1107工作面正常涌水量为52 m³/h，最大涌水量为100 m³/h；1109工作面正常涌水量为45 m³/h，最大涌水量为80 m³/h；1111工作面正常涌水量为100m³/h，最大涌水量为120m³/h），预计1115工作面回采期间导通洛河砂岩水后正常涌水量70m³/h，最大涌水量100m³/h。

3、根据钻孔资料以及周边揭露情况，1115工作面煤层顶板距离洛河砂岩含水层底板高度为：110m-140m之间，为了提前预计工作面在回采期间是否能够导通洛河砂岩水，故对1115工作面最大导水裂隙带进行了计算，采用的计算公式如下：Hf=100M÷(3.3n+3.8)+5.1式中：Hf—导水裂隙带最大高度，mM—累计采厚，（1115工作面煤层最大采煤厚度为8.5m,故取M=8.5m）n—煤分层系数，取n=11111工作面Hf=100×8.5÷(3.3+3.8)+5.1=124.8m通过计算1115工作面最大导水裂隙带能够进入洛河砂岩含水层底部，故导通洛河砂岩水的可能性较大，建议工作面回采期间留设足够能力的排水系统。

1煤柱放顶煤工作面开采设计说明书第一章工作面概况第一节、工作面位置、周边关系及开采情况D12021工作面系D12上山煤柱回收面，井下位于D12轨道(皮带)上山西翼，将D12皮带上山作为D12021下巷。

回采时将过8条老巷。

分别是D12063下巷、D12061下巷、D12062下巷、D12062上巷、D12061上巷、D12063上巷、D12042下巷和D12041下巷。

北邻2-3煤露头线。

第二节、地形地貌D12021工作面井上位于位于杨村矿东西风井的缓坡地带，地表为耕地，无居民区，没有需要保护的建筑物。

工作面回采后会对地表造成一定影响，尤其是放顶煤回采工艺，一次性采全高，会引起地表的塌陷。

随着D12021工作面的回采，D12轨道上山将受到采动影响变形，D12皮带上山与轨道上山之间的煤柱将会被压酥，给煤层发火埋下隐患。

第三节、工作面参数、开采技术条件及煤层赋存特征1、工作面参数工作面倾向长325m，走向长度130m，可采长度288m，工作面为矩形布置，切眼长度为130m。

2、煤层顶底板情况(1)顶板：直接顶为4m的砂质泥岩;伪顶是一层厚约0.3~0.6m的碳质泥岩，工作面大部分顶板为采空区假顶。

(2)底板：直接底板为黑色碳质泥岩或砂质泥岩,厚度0.4～3.5m,松软,遇水膨胀;老底为细中粒砂岩,致密坚硬。

3、煤层赋存情况走向15°~40°,倾向105°~130°,倾角9°~12°,工作面煤层为2~3煤,煤层呈单斜构造赋存,煤层厚度3.5~5.1m,平均厚度4.3m。

第四节、储量情况本工作面预计工业储量26万吨,可采储量22万吨。

附：工作面平面布置图及煤层柱状图第二章地质构造本工作面为回采煤柱工作面，煤层呈单倾斜构造，煤层厚度变化不大，北邻2-3煤露头线。

第三章水文地质及水害评价本工作面水文地质条件较简单，煤层顶板为弱含水层，但靠近2-3煤露头线，受其影响，回采期间工作面部分地段会出现淋水，对回采造成一定影响，预计涌水量为5-8m3/h。

2023年放顶煤开采工作面方案设计编制提纲1. 引言
1.1 背景描述
1.2 目标和目的
1.3 研究方法和数据来源
2. 工作面选址
2.1 地质条件
2.2 工程条件
2.3 社会经济因素
3. 工作面布置
3.1 工作面排列方式
3.2 工作面长度和宽度
3.3 工作面间距
3.4 通风系统设计
3.5 瓦斯抽放和防治方案
3.6 矿井水管理方案
4. 煤层开采方式选择
4.1 长壁工作面
4.2 阶梯工作面
4.3 综采工作面
5. 采煤机具选择与布置
5.1 采煤机具种类
5.2 采煤机具配置
5.3 采煤机具参数
6. 煤炭运输系统设计
6.1 输送带选择和布置
6.2 顶煤回采方式选择
6.3 水平运输方式选择
6.4 斜井运输方式选择
6.5 煤炭运输系统参数计算
7. 安全保障措施
7.1 瓦斯抽放与防治措施7.2 煤尘防治措施
7.3 架空交流电工程设计7.4 煤矿通风系统设计
7.5 应急救援措施
8. 环境保护方案
8.1 矿区生态修复方案
8.2 煤矸石处理方案
8.3 废水处理方案
8.4 废弃物处理方案
9. 经济评价和可行性分析9.1 投资估算
9.2 回报分析
9.3 敏感性分析
10. 结论
10.1 主要研究成果
10.2 存在问题和改进建议
参考文献：
注：以上提纲仅供参考，实际编写时需根据具体情况进行修改和调整。
