建筑构件结构性能检验1预制构件检验的内容、数量及方法如下：预制构件应按标准图或设计要求的试验参数及检验指标进行结构性能检验。

1．检验内容钢筋混凝土构件和允许出现裂缝的预应力混凝土构件进行承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件进行承载力、挠度和抗裂检验；预应力混凝土构件中的非预应力杆件按钢筋混凝土构件的要求进行检验。

对设计成熟、生产数量较少的大型构件，当采取加强材料和制作质量检验的措施时，可仅作挠度、抗裂或裂缝宽度检验；当采取上述措施并有可靠的实践经验时，可不作结构性能检验。

2．检验数量对成批生产的构件，应按同一工艺正常生产的不超过1000件且不超过3个月的同类型产品为一批。

当连续检验10批且每批的结构性能检验结果均符合规范规定的要求时，对同一工艺正常生产的构件，可改为不超过2000件且不超过3个月的同类型产品为一批。

在每批中应随机抽取一个构件作为试件进行检验。

3．预制构件结构性能检验方法（1）预制构件结构性能试验条件应满足下列要求：1）构件应在0℃以上的温度中进行试验；2）蒸汽养护后的构件应在冷却至常温后进行试验；3）构件在试验前应量测其实际尺寸，并检查构件表面，所有的缺陷和裂缝应在构件上标出；4）试验用的加荷设备及量测仪表应预先进行标定或校准。

（2）试验构件的支承方式应符合下列规定：1）板、梁和桁架等简支构件，试验时应一端采用铰支承，另一端采用滚动支承。

铰支承可采用角钢、半圆型钢或焊于钢板上的圆钢，滚动支承可采用圆钢；2）四边简支或四角简支的双向板，其支承方式应保证支承处构件能自由转动，支承面可以相对水平移动；3）当试验的构件承受较大集中力或支座反力时，应对支承部分进行局部受压承载力验算；4）构件与支承面应紧密接触；钢垫板与构件、钢垫板与支墩间，宜铺砂浆垫平；5）构件支承的中心线位置应符合标准图或设计的要求。

（3）试验构件的荷载布置应符合下列规定：1）构件的试验荷载布置应符合标准图或设计的要求；2）当试验荷载布置不能完全与标准图或设计的要求相符时，应按荷载效应等效的原则换算，即使控制截面上的内力值相等，但应考虑荷载布置改变后对构件其他部位的不利影响。

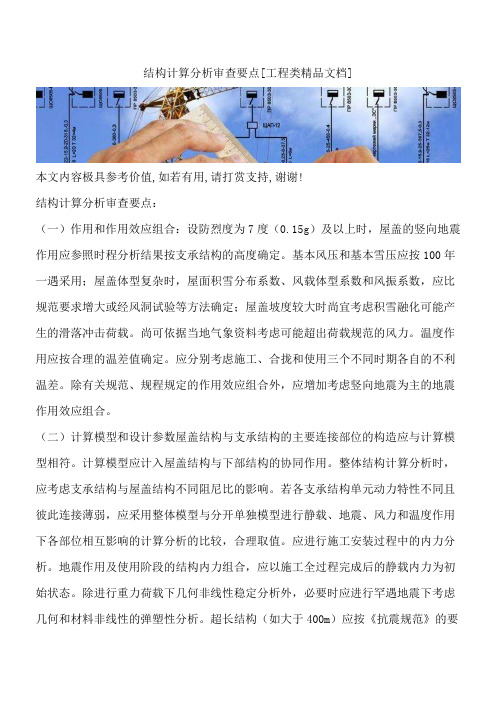

结构计算分析审查要点[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!结构计算分析审查要点：（一）作用和作用效应组合：设防烈度为7度（0.15g）及以上时，屋盖的竖向地震作用应参照时程分析结果按支承结构的高度确定。

基本风压和基本雪压应按100年一遇采用；屋盖体型复杂时，屋面积雪分布系数、风载体型系数和风振系数，应比规范要求增大或经风洞试验等方法确定；屋盖坡度较大时尚宜考虑积雪融化可能产生的滑落冲击荷载。

尚可依据当地气象资料考虑可能超出荷载规范的风力。

温度作用应按合理的温差值确定。

应分别考虑施工、合拢和使用三个不同时期各自的不利温差。

除有关规范、规程规定的作用效应组合外，应增加考虑竖向地震为主的地震作用效应组合。

（二）计算模型和设计参数屋盖结构与支承结构的主要连接部位的构造应与计算模型相符。

计算模型应计入屋盖结构与下部结构的协同作用。

整体结构计算分析时，应考虑支承结构与屋盖结构不同阻尼比的影响。

若各支承结构单元动力特性不同且彼此连接薄弱，应采用整体模型与分开单独模型进行静载、地震、风力和温度作用下各部位相互影响的计算分析的比较，合理取值。

应进行施工安装过程中的内力分析。

地震作用及使用阶段的结构内力组合，应以施工全过程完成后的静载内力为初始状态。

除进行重力荷载下几何非线性稳定分析外，必要时应进行罕遇地震下考虑几何和材料非线性的弹塑性分析。

超长结构（如大于400m）应按《抗震规范》的要求考虑行波效应的多点和多方向地震输入的分析比较。

虑几何和材料非线性的弹塑性分析。

超长结构(如大于400m)应按《抗震规范》的要求考虑行波效应的多点和多方向地震输入的分析比较。

遇地震下考虑几何和材料非线性的弹塑性分析。

超长结构（如大于400m）应按《抗震规范》的要求考虑行波效应的多点和多方向地震输入的分析比较。

虑几何和材料非线性的弹塑性分析。

超长结构(如大于400m)应按《抗震规范》的要求考虑行波效应的多点和多方向地震输入的分析比较。

湖南省工程建设地方标准湖南省BIM审查系统模型交付标准Standardfor model delivery onBIM review system of HunanDBJ 43/T 011 – 2020批准部门：湖南省住房和城乡建设厅施行日期： 2 0 2 0 年 9 月 1 日XXXXXX出版社2020 X X前言为提高湖南省建设工程项目报建审批的数字化和信息化水平，基于BIM技术对现有工程项目报建审批管理平台进行了技术升级，湖南省住房和城乡建设厅（以下简称“省住建厅”）组织开展了本标准编制工作。

标准编制组经广泛调查研究，认真总结实践经验，参考国内相关标准，并在广泛征求意见的基础上，编制了本标准。

本标准的主要技术内容是：1 总则；2 术语；3 基本规定；4模型成果交付要求；5图纸成果交付要求；6设计说明文档交付要求；7计算文档交付要求；8 模型使用说明交付要求；9 其他文件成果交付要求；10 附录。

本标准由省住建厅负责管理，由中国建筑科学研究院有限公司负责具体技术内容的解释。

请各单位在执行本标准的过程中，总结实践经验、积累资料，将有关意见和建议反馈给中国建筑科学研究院有限公司（单位地址：北京市朝阳区北三环东路三十号C座15层，邮编：100013），以供参考和吸纳。

本标准主编单位：中国建筑科学研究院有限公司本标准参编单位：北京构力科技有限公司中机国际（湖南）工程咨询有限责任公司湖南三嘉建设工程设计咨询有限公司湖南省建筑设计院有限公司湖南省建筑科学研究院湖南建工集团有限公司中国电建集团中南勘测设计研究院有限公司中机国际工程设计研究院有限责任公司清华大学湖南省建筑信息模型(BIM)技术应用创新战略联盟友谊国际工程咨询有限公司本标准主要起草人员：黄立新、黄沙滨、张雷、姜立、雷智敏、陆中元、叶锐、石拓、李星亮、马宇、张平、张洪磊、常丽娟、谢宇欣、葛震、周盼、吴庆凯、雷周、潘晓阳、潘东海、张海岸本标准主要审查人员：付峥嵘、胡孟梁、王时兴、岳凤玲、易俊、汪刘英、王佐奇目次1总则 (1)2 术语 (2)3 基本规定 (3)4 模型成果交付要求 (5)4.1一般规定 (5)4.2文件组织规则 (5)4.3文件命名规则 (6)4.4构件分类规则 (7)4.5构件命名规则 (7)4.6构件表达要求 (8)4.7分类编码规则 (8)4.8数据精度、深度要求 (8)4.9审查指标对模型构件的要求 (8)4.10模型表达规则 (9)5图纸成果交付要求 (13)5.1图纸文件命名要求 (13)5.2图纸表达要求 (14)6. 设计说明文档交付要求 (15)6.1设计说明文件命名要求 (15)6.2设计说明交付内容要求 (15)7. 计算文档交付要求 (18)7.1计算文档命名要求 (18)7.2计算文档交付内容要求 (18)8. 模型使用说明交付要求 (20)8.1模型使用说明文件命名要求 (20)8.2模型使用说明交付内容要求 (20)9. 其他文件成果交付要求 (22)附录A 建筑审查指标所涉及的各类构件属性 (23)附录B 结构审查指标所涉及的各类构件属性 (27)附录C 机电设备管线审查指标所涉及的各类构件属性 (38)本标准用词说明 (39)引用标准名录 (40)1总则1.0.1为贯彻住房和城乡建设部《关于推进建筑信息模型应用的指导意见》,推广湖南省BIM技术应用，实现“多图联审”、“多规合一”的目标，规范湖南省建筑工程信息模型的交付行为，促进湖南省建筑工程信息模型技术的推广，提高建筑工程信息模型的应用水平，支撑工程审批制度改革的推进实施，制定本标准。

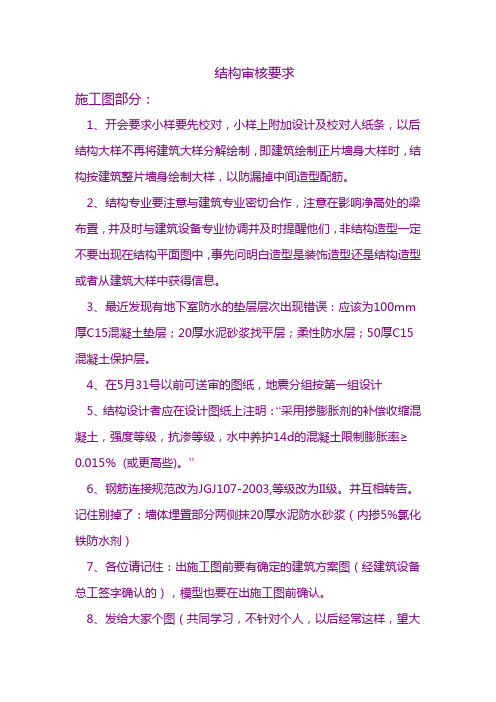

结构审核要求施工图部分：1、开会要求小样要先校对，小样上附加设计及校对人纸条，以后结构大样不再将建筑大样分解绘制，即建筑绘制正片墙身大样时，结构按建筑整片墙身绘制大样，以防漏掉中间造型配筋。

2、结构专业要注意与建筑专业密切合作，注意在影响净高处的梁布臵，并及时与建筑设备专业协调并及时提醒他们，非结构造型一定不要出现在结构平面图中，事先问明白造型是装饰造型还是结构造型或者从建筑大样中获得信息。

3、最近发现有地下室防水的垫层层次出现错误：应该为100mm厚C15混凝土垫层；20厚水泥砂浆找平层；柔性防水层；50厚C15混凝土保护层。

4、在5月31号以前可送审的图纸，地震分组按第一组设计5、结构设计者应在设计图纸上注明：“采用掺膨胀剂的补偿收缩混凝土，强度等级，抗渗等级，水中养护14d的混凝土限制膨胀率≥0.015％ (或更高些)。

”6、钢筋连接规范改为JGJ107-2003,等级改为II级。

并互相转告。

记住别掉了：墙体埋臵部分两侧抹20厚水泥防水砂浆（内掺5%氯化铁防水剂）7、各位请记住：出施工图前要有确定的建筑方案图（经建筑设备总工签字确认的），模型也要在出施工图前确认。

8、发给大家个图（共同学习，不针对个人，以后经常这样，望大家理解），看容易出现的问题，希望大家设计中避免材料强度等级和材料名称顺序不要颠倒了，已经强调了多次了，以后注意了！！！9、要求：看模型前要有其他各专业总工的签字认可，(自己保护自己);出施工图前一定要先看模型是否正确，否则有可能有问题，出图后有大的调整；高层有共享空间时，共享空间内尽量不要柱，若实在没有办法，也不能要梁；模型中梁配筋要考虑受压钢筋；耐火极限表中板要注意板厚90mm,保护层厚度15mm，耐火极限须查规范（1.75h）；耐火极限表中增加一项结论：本工程构件满足防火规范要求；结构平面图中，大样索引要全面，正确，不同户型图，同样的节点大样也要索引，不同的节点更应该索引，当没有节点时，要求建筑补充；同一张图中字体样式.大小一定要一致，同一套图中尽量保持一致，需要注明标高的一定不要漏掉标高，需要注明高度范围的也一定要注明，同一个项目的结构，同户型中结构布臵要一致，梁尺寸配筋要一致，各设计人员要协调一致，砌体结构，基础宽度，配筋，梁配筋，校对.审核时要将手算计算书一起校对.审核，没有手算计算书的不予审核，请各位同事记住。

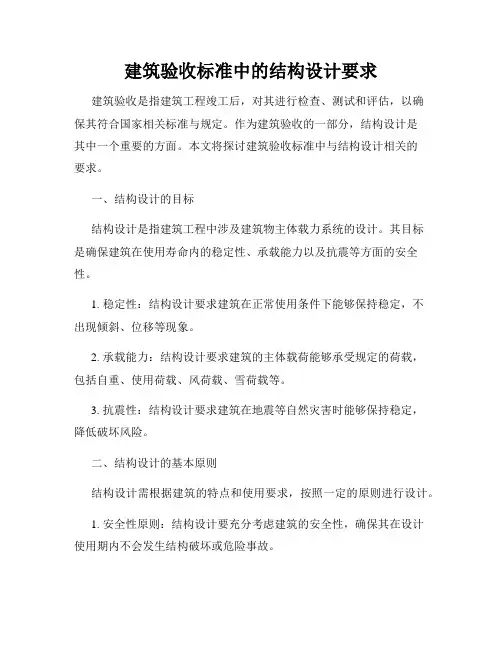

建筑物的建筑设计审查要点在建筑行业中，建筑设计审查是确保建筑物安全、合规的重要环节。

它旨在评估和检查建筑设计方案，确保其符合规范和标准。

本文将探讨建筑设计审查的要点，包括结构设计、消防安全、可持续性和可访问性等方面。

一、结构设计审查要点结构设计是建筑物的骨架，直接关系到其承载能力和安全性。

在进行结构设计审查时，应注意以下要点：1. 承载能力：建筑物的结构设计应满足承载荷载的要求，确保在正常使用和极端条件下的稳定性。

包括对建筑物的垂直和水平荷载进行计算和验证。

2. 建筑材料：审查建筑物所使用的材料的性能和质量，确保其符合相关标准和规范。

例如，混凝土的抗压强度、钢材的强度等。

3. 连接方式：审查结构构件之间的连接方式，以确保连接的安全可靠。

如焊接、螺栓连接等。

二、消防安全审查要点消防安全是建筑物的重要方面，它直接关系到人员的生命安全和财产保护。

在进行消防安全审查时，应注意以下要点：1. 防火分区：建筑物应根据不同用途和危险性进行合理的防火分区设计，以减少火灾蔓延的风险。

2. 防烟措施：审查建筑物内部的防烟措施，包括疏散通道、排烟系统等，以确保在火灾发生时人员能够及时疏散。

3. 消防设施：审核建筑物的消防设施，包括火灾报警系统、灭火器、消防栓等，以确保其数量、位置和性能符合规范要求。

三、可持续性审查要点可持续性设计是当前建筑设计的重要考虑因素，它关注的是建筑物对环境的影响和资源的节约利用。

在进行可持续性审查时，应注意以下要点：1. 能源效率：审查建筑物的能源利用效率，包括制冷、供暖、照明等方面，以减少能源消耗。

2. 环境材料：审查建筑物所使用的材料是否环保，例如节能建材、可再生材料等。

3. 水资源管理：审核建筑物的水资源利用和管理情况，包括雨水收集、节水装置等，以减少对水资源的消耗。

四、可访问性审查要点建筑物的可访问性是指建筑物对于残障人士和老年人的可进入和可使用性。

在进行可访问性审查时，应注意以下要点：1. 无障碍通道：审查建筑物的无障碍通道设计，包括坡道、扶手、电梯等，以确保残障人士能够自由进出。

结构设计总说明的审查要点在进行结构设计总说明的审查时，需要注意以下要点：
1. 结构设计总说明的完整性：审查人员需要确认结构设
计总说明是否涵盖了所有的设计要素，包括建筑结构的材料、构造、一般要求、质量控制、构件连接、施工控制以及相应的试验和认证等信息。

2. 结构设计总说明的准确性：审查人员需要评估结构设
计总说明中所包含的信息是否准确无误。

这包括了计算公式、数据和参数的准确性以及设计方案的合理性和可行性等。

3. 结构设计总说明的合规性：审查人员需要确认结构设
计总说明是否符合国内外的相关法律法规和标准。

也需要核实结构设计总说明是否符合安全和可靠性等方面的标准。

4. 结构设计总说明的合理性和可操作性：审查人员需要
判断结构设计总说明的设计策略是否合理，是否能够实现预期的各种设计目标。

同时，还要评估结构设计总说明的可操作性，包括了施工工艺的可行性、材料的可获得性等。

5. 结构设计总说明的综合性：审查人员需要评价结构设
计总说明中各项要素之间的协调性和整体性，包括了设计方案与工程环境的匹配性，细节设计与总体设计的一致性等。

6. 结构设计总说明的可读性：审查人员还需要评估结构设计总说明的易读性和易理解性，在审查之后向项目中的其他人员，如建筑师、工程师或业主等提供有关的解释和指导。

综上所述，结构设计总说明的审查需要从多个角度出发，包括了完整性、准确性、合规性、合理性和可操作性、综合性和可读性等。

只有全面考虑每一个要点，才能够确保结构设计总说明的质量，保障工程的安全与可靠性。

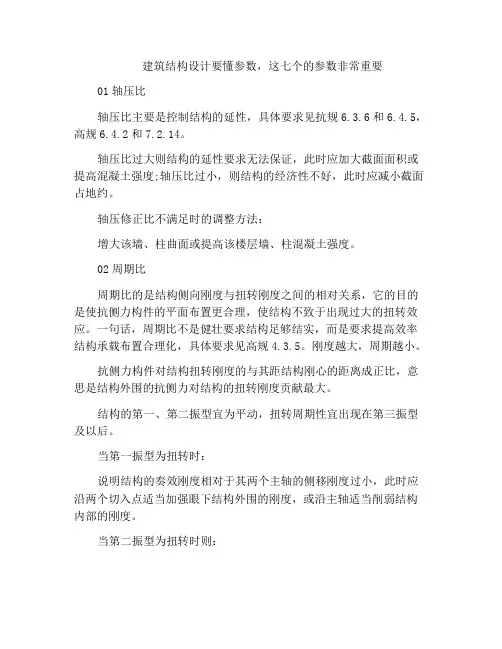

建筑结构设计要懂参数，这七个的参数非常重要01轴压比轴压比主要是控制结构的延性，具体要求见抗规6.3.6和6.4.5，高规6.4.2和7.2.14。

轴压比过大则结构的延性要求无法保证，此时应加大截面面积或提高混凝土强度;轴压比过小，则结构的经济性不好，此时应减小截面占地约。

轴压修正比不满足时的调整方法：增大该墙、柱曲面或提高该楼层墙、柱混凝土强度。

02周期比周期比的是结构侧向刚度与扭转刚度之间的相对关系，它的目的是使抗侧力构件的平面布置更合理，使结构不致于出现过大的扭转效应。

一句话，周期比不是健壮要求结构足够结实，而是要求提高效率结构承载布置合理化，具体要求见高规4.3.5。

刚度越大，周期越小。

抗侧力构件对结构扭转刚度的与其距结构刚心的距离成正比，意思是结构外围的抗侧力对结构的扭转刚度贡献最大。

结构的第一、第二振型宜为平动，扭转周期性宜出现在第三振型及以后。

当第一振型为扭转时：说明结构的奏效刚度相对于其两个主轴的侧移刚度过小，此时应沿两个切入点适当加强眼下结构外围的刚度，或沿主轴适当削弱结构内部的刚度。

当第二振型为扭转时则：说明结构沿六个两个主轴的侧移刚度相差较大，结构的稳定下来扭转刚度相对于其中一主轴(第七振型转角方向)的侧移刚度是合理的，但对于另一主轴(第三振型转角方向)的侧移刚度过小，此时应适当削弱结构内部沿第三振型转角方向的刚度或加强结构外围(主要是沿第七振型转角方向)的刚度。

周期比不满足时不能的变动方法：通过布置人工适当调整改变结构布置，提高结构的抗扭附着力;构型总的调整原则是加强结构外围墙、柱或梁的刚度，适当削弱结构中间墙、柱的刚度;利用结构刚度与太阳活动的反比关系，合理布置抗侧力构件，加强需要减缓周期方向(包括平动方向和扭转方向)的刚度，或削弱需要增大生命期方向的刚度。

03位移比/位移角洛艾萨省位移比是指采用刚性楼板假定下，端部最大位移(层间位移)与两端位移(层间位移)平均值的比，相对运动比的大小反映了结构的位移扭转效应，同周期比的概念一样都是控制为了控制建筑的扭转颓势效应提出的控制参数。

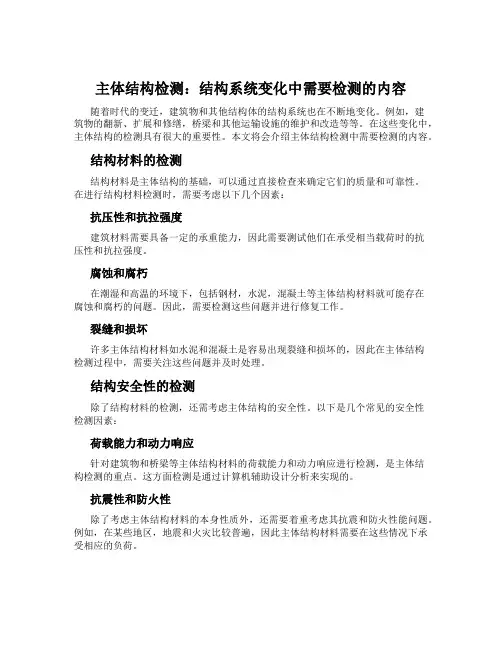

主体结构检测：结构系统变化中需要检测的内容随着时代的变迁，建筑物和其他结构体的结构系统也在不断地变化。
