大型预制混凝土构件结构性能试验报告

受弯预制构件结构性能检验的检测方案及案例分析摘要：依据GB 50204-2015《混凝土结构工程施工质量验收规范》，本文介绍了受弯预制构件结构性能检验的检测方案宜包含的内容，编制了装配式混凝土预制楼板结构性能检验的检测方案，为受弯预制构件结构性能检验的检测方案制定及实际操作提供参考。

关键词：受弯预制构件；混凝土预制楼板；结构性能检验；检测方案1引言在使用GB 50204-2015《混凝土结构工程施工质量验收规范》的附录B “受弯预制构件结构性能检验”时，由于标准未对试验过程的细节（如简支受弯试件支座的检查、位移计的安装、集中荷载时钢垫板的尺寸、对于试件加载前已存在裂缝的确认过程、为了获得试件的实际承载力和破坏形态时的后期加载过程等）进行详细说明，因此GB 50204-2015《混凝土结构工程施工质量验收规范》要求试验报告内容应包括试验方案等，以求能够实现试验的规范性、可操作性、可复现性、可比对性。

由于试验方对试验细节的理解不一，试验过程操作方法各异，或将试验细节选择性跳过，使检测方案编制不一致、漏项，试验人员难以深入理解、操作困难。

现以预制楼板为例，对编制受弯预制构件结构性能检验检测方案的要点进行浅析。

1.检测方案内容检测前，应根据检测目的制定检测方案。

检测方案宜包括下列内容：试验目的、检测依据、抽样原则、试验前准备（包含：人员、样品、设备、环境、安装、加载物、加载方案、测量方案等）、现场加载、现场量测、结果评定、安全措施、应急预案等，并计算各级临界试验荷载值及检验指标的预估值，作为试验分级加载和现象观测的依据。

2.根据委托方提供的构件尺寸及预制楼板的荷载条件绘制试验简图（例如：图1），计算预制楼板试件加载面积。

试件的加载布置应符合计算简图，当试验加载条件受到限制时，也可采用等效加载的形式。

图2为预制楼板构件尺寸及配筋图。

图1 结构性能试验简图图2 构件尺寸及配筋图3.安装3.1构件的安装：构件安装时应按照设计图纸要求及委托方要求，将构件安装至简支受弯试件支座上。

预制构件质量检验要求1一般规定1.1预制构件生产时应制定措施避免出现外观质量缺陷。

预制构件的外观质量缺陷根据其影响预制构件的结构性能、安装和使用功能的严重程度，可按表1I的规定划分严重缺陷和一般缺陷。

2主控项目2.1预制构件结构性能应符合设计要求和国家现行有关标准的规定。

检验数量：按批检查。

检验方法：结构性能检验报告或有关质量记录。

1.12预制构件的脱模强度应满足设计要求；设计无要求时，应根据构件脱模受力情况确定，且不得低于混凝土设计强度的75%。

检查数量：全数检查；检验方法：检查混凝土试验报告。

2.3采用先张法生产的构件，在混凝土成型时预应力筋出现断裂或滑脱应及时予以更换;采用后张法生产的预制构件，预应力筋出现断裂或滑脱总根数不得超过2%,且同一束预应力筋中钢丝不得超过1根。

检查数量：逐件检验；检验方法：观察，检查张拉记录。

2.44先张构件预应力筋实际建立的预应力值与设计规定检验值的相对允许偏差不应超过±5%o检查数量：每工作班应抽查1%,但不应少于3件。

检验方法：检查预应力筋应力检测记录。

2.5采用应力控制方法张拉时，张拉力下预应力筋的实际伸长值与计算伸长值的相对允许偏差应符合设计要求，且不应超过±6吼检查数量：全数检查。

检验方法：检查张拉记录。

2.6后张构件预应力筋的孔道灌浆应密实、饱满。

检查数量：逐件检验；检验方法：观察和检查灌浆记录。

2.7预制构件的预埋件、插筋、预留孔的规格、数量、位置应符合设计要求。

检查数量：全数检查；检验方法：观察和量测。

2.8预制构件的粗糙面深度、面积等应满足设计要求和有关标准的规定。

检查数量：全数检查；检验方法：观察和量测。

2.99预制构件的键槽数量和规格等应满足设计要求和有关标准的规定。

检查数量：全数检查；检验方法：观察和量测。

2.10陶瓷类装饰面砖与构件基面的粘结强度应符合现行行业标准《建筑工程饰面砖粘接强度检验标准》JGJ11O和《外墙饰面砖工程施工及验收规程》JGJ126的规定。

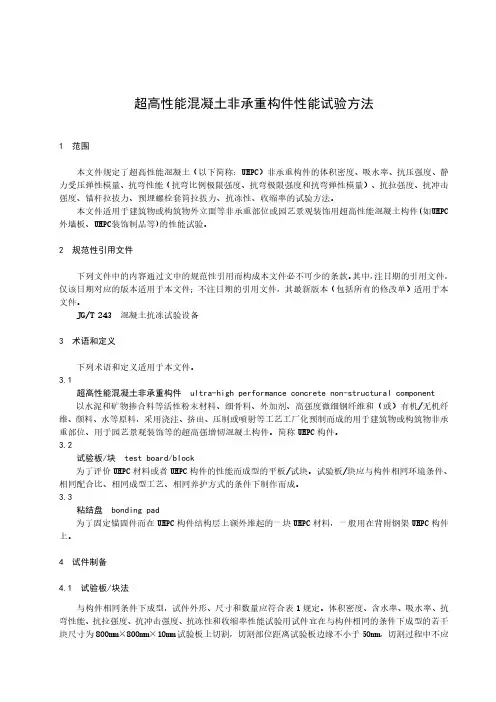

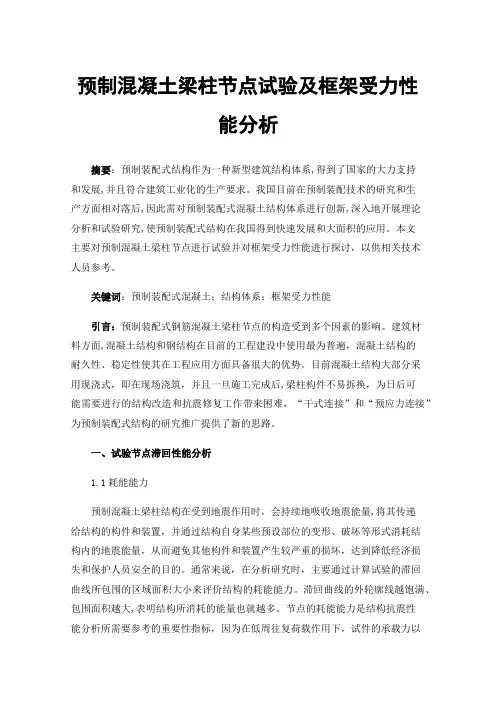

预制混凝土梁柱节点试验及框架受力性能分析摘要：预制装配式结构作为一种新型建筑结构体系,得到了国家的大力支持和发展,并且符合建筑工业化的生产要求。

我国目前在预制装配技术的研究和生产方面相对落后,因此需对预制装配式混凝土结构体系进行创新,深入地开展理论分析和试验研究,使预制装配式结构在我国得到快速发展和大面积的应用。

本文主要对预制混凝土梁柱节点进行试验并对框架受力性能进行探讨，以供相关技术人员参考。

关键词：预制装配式混凝土；结构体系；框架受力性能引言：预制装配式钢筋混凝土梁柱节点的构造受到多个因素的影响。

建筑材料方面,混凝土结构和钢结构在目前的工程建设中使用最为普遍，混凝土结构的耐久性、稳定性使其在工程应用方面具备很大的优势。

目前混凝土结构大部分采用现浇式，即在现场浇筑，并且一旦施工完成后,梁柱构件不易拆换，为日后可能需要进行的结构改造和抗震修复工作带来困难，“干式连接”和“预应力连接”为预制装配式结构的研究推广提供了新的思路。

一、试验节点滞回性能分析1.1耗能能力预制混凝土梁柱结构在受到地震作用时，会持续地吸收地震能量,将其传递给结构的构件和装置，并通过结构自身某些预设部位的变形、破坏等形式消耗结构内的地震能量，从而避免其他构件和装置产生较严重的损坏，达到降低经济损失和保护人员安全的目的。

通常来说，在分析研究时，主要通过计算试验的滞回曲线所包围的区域面积大小来评价结构的耗能能力。

滞回曲线的外轮廓线越饱满、包围面积越大,表明结构所消耗的能量也就越多。

节点的耗能能力是结构抗震性能分析所需要参考的重要性指标，因为在低周往复荷载作用下，试件的承载力以及刚度退化会对滞回曲线所包围的面积产生一定的影响，结构抗震耗能能力通常可以用能量耗散系数、粘滞阻尼系数等表示，滞回曲线的饱满程度可以用等效粘滞阻尼系数进行表示，同条件下试件的耗能能力随等效粘滞阻尼系数的增大而增大。

本次试验选取的加载方式为柱顶水平加载，通过计算柱顶加载点处的能量耗散系数和等效粘滞阻尼系数，进而分析节点试件在试验过程中的耗能能力。

预制混凝土构件质量检验评定标准第一章总则第，确保预制混凝土构件的质量，特制定本标准。

第第基本规定第，分为模板、钢筋、混凝土、构件和结构性能五个分项。

检验内容包括保证项目、基本项目和允许偏差项目。

第，分为“合格”与“优良”两个等级。

评定的结果是考核生产班组制作质量的依据。

第，按下列规定进行评定：一、合格1．保证项目：必须符合本标准的规定；2．基本项目：应符合本标准的规定；3．允许偏差项目：允许偏差项目的检查点应有70%或70%以上符合本标准的规定，其余的检查点也应基本达到本标准的要求。

二、优良在合格的基础上，允许偏差项目的检查点应有90%或90%以上符合本标准的规定。

注：①对每件柱、桁架、薄腹梁及墙板等构件的模板、钢筋和构件，在同一允许偏差项目中，如有两个或两个以上标高、横截面尺寸以及重要预埋件、预留孔洞时，应分别量测并参与评定。

②在构件分项的质量评定中还应包括构件外观质量的检查：并按允许偏差项目的规定进行评定。

第，均应在班组自检、互检、交接检的基础上，由专职检验人员根据本标准所规定的检查数量随机抽样，并按检验批进行检验和评定。

第，均应根据有关标准的要求进行检查、试验，提出试验报告，并存档备查。

第，必须在设计图纸中注明相应的检验要求。

第，评定每个检验批构件的质量等级。

当上述各分项的质量均为“合格”时，该批构件评为“合格”；在合格的基础上，构件分项的质量为“优良”时，该批构件评为“优良”。

注：预制混凝土构件厂的生产质量水平可按本标准附录三规定的方法进行评定。

第，并出具“构件合格证”，交付使用单位。

第，当不符合本标准的要求时，应及时进行处理。

对经过返修不影响结构性能和安装使用的构件，允许返修并重新检验。

返修方法和检验结果应记录存档。

第三章模板（Ⅰ）保证项目第，严禁产生不允许的变形。

检查数量：模外张拉的钢模应抽查同一类型、同一规格模板的10%，但不少于3件；其它模板应逐件检验。

检验方法：观察、用手摇动或量测检查。

0前言近年来,建筑工业化逐渐成为行业发展的焦点,装配式混凝土结构作为建筑工业化的主要结构形式,迎来了新的发展浪潮,而结构性能检验是预制混凝土构件(以下简称PC 构件)质量控制的重要保证,也是PC 构件生产中质量检验及进场质量验收的一个重要环节。

PC 构件结构性能检验是通过对抽检试件进行原型加载试验,按有关标准规定将检验结果与设计要求进行比对,从而判断其承载力、挠度及抗裂性能等是否满足要求。

随着有关标准规范的修订及相关检验人员技术水平的提升,PC 构件的结构性能检验在理论指导和实践执行方面得到了不断完善。

现行标准GB 50204—2015《混凝土结构工程施工质量验收规范》[1](以下简称《验收规范》)对PC 构件进场时的结构性能检验提出了明确要求。

本文就现行规范关于结构性能检验的规定进行解析,并介绍相关规范关于PC 构件结构性能检验规定的发展过程,以便从业者更好地了解PC 构件结构性能检验的内涵与意义。

1现行规范对结构性能检验的规定结构性能检验的内容主要包括承载力检验、挠度和抗裂性能(裂缝宽度)检验。

整个检验过程包括前期准备、检验执行和检验结果评定。

前期准备阶段需进行检验荷载、检验指标计算和抽样检验方案、加载方案、量测方案的制定等内容,检验过程需按照《验收规范》的相关要求对待检构件进行加载试验,根据试验结果与检验指标进行对比,对预制构件是否合格做出合理判断。

预制混凝土构件结构性能检验规范解析赵广军1,赵子涵2,王晓锋3,李文杰3(1.中国建筑科学研究院有限公司,北京100013;2.中国中元国际工程有限公司,北京100089;3.中冶建筑研究总院有限公司,北京100088)摘要:为保证PC 构件的安全使用,结合结构性能检验流程及检验标准发展,详细介绍了GB 50204-2015《混凝土结构工程施工质量验收规范》关于PC 构件结构性能检验的规定以及规范的演变发展过程。

最后,以预应力混凝土双T 板结构性能检验为例,介绍了PC 构件结构性能检验方法的具体工程应用,可为PC 构件结构性能检验提供参考。

预制混凝土构件结构性能检
测报告
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
预制混凝土构件结构性能检测报告
检测单位：湖北陆诚建设工程质量检测有限公司共页第页
工程名称中石A楼报告编
号
构件名称5#-A/5#-13～5#-16规格型
号
检测依据
GB/T50344-2004、GB50204-2002、
GB50010-2010
检测编
号
项目
外型尺
寸
（mm）
保护层
厚度
（mm）
主筋
规格
数量
混凝土
强度等
级
自重
（kN/
㎡）
荷载
标准值
（kN/
㎡）
荷载
设计值
（kN/
㎡）设计256Φ20C200.90 1.25 1.5实测256Φ20C200.90 1.25 1.5
加荷简图及承载力极限状态标志
检测数据
检测项目性能要求试验结果单项评定
承载力γ0[γu]max=1.20γu0=1.30合格挠度（mm）[аs]=10аs0=8合格
抗裂[γ
cr]=1.1γcr0=1.2合格
裂缝宽度（mm）W
max=1.5W0s.max=1.3合格。

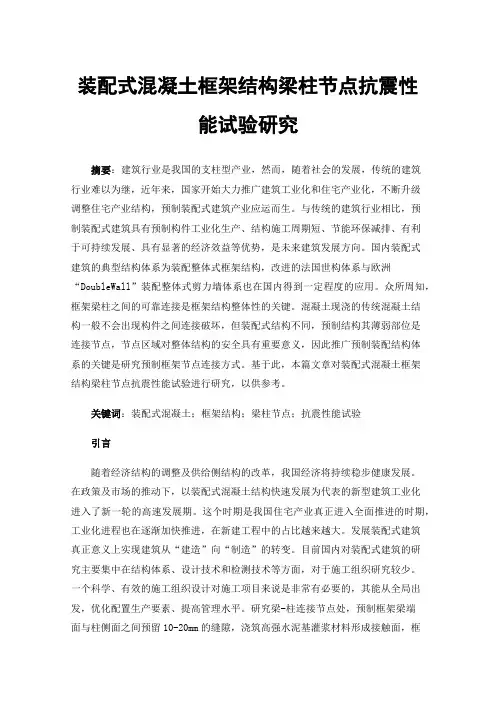

装配式混凝土框架结构梁柱节点抗震性能试验研究摘要：建筑行业是我国的支柱型产业，然而，随着社会的发展，传统的建筑行业难以为继，近年来，国家开始大力推广建筑工业化和住宅产业化，不断升级调整住宅产业结构，预制装配式建筑产业应运而生。

与传统的建筑行业相比，预制装配式建筑具有预制构件工业化生产、结构施工周期短、节能环保减排、有利于可持续发展、具有显著的经济效益等优势，是未来建筑发展方向。

国内装配式建筑的典型结构体系为装配整体式框架结构，改进的法国世构体系与欧洲“DoubleWall”装配整体式剪力墙体系也在国内得到一定程度的应用。

众所周知，框架梁柱之间的可靠连接是框架结构整体性的关键。

混凝土现浇的传统混凝土结构一般不会出现构件之间连接破坏，但装配式结构不同，预制结构其薄弱部位是连接节点，节点区域对整体结构的安全具有重要意义，因此推广预制装配结构体系的关键是研究预制框架节点连接方式。

基于此，本篇文章对装配式混凝土框架结构梁柱节点抗震性能试验进行研究，以供参考。

关键词：装配式混凝土；框架结构；梁柱节点；抗震性能试验引言随着经济结构的调整及供给侧结构的改革，我国经济将持续稳步健康发展。

在政策及市场的推动下，以装配式混凝土结构快速发展为代表的新型建筑工业化进入了新一轮的高速发展期。

这个时期是我国住宅产业真正进入全面推进的时期，工业化进程也在逐渐加快推进，在新建工程中的占比越来越大。

发展装配式建筑真正意义上实现建筑从“建造”向“制造”的转变。

目前国内对装配式建筑的研究主要集中在结构体系、设计技术和检测技术等方面，对于施工组织研究较少。

一个科学、有效的施工组织设计对施工项目来说是非常有必要的，其能从全局出发，优化配置生产要素、提高管理水平。

研究梁-柱连接节点处，预制框架梁端面与柱侧面之间预留10-20mm的缝隙，浇筑高强水泥基灌浆材料形成接触面，框架梁端部外包保护钢板，无粘结预应力筋沿框架梁中和轴通长设置（可集中或分散布置，但其合力作用线应与中和轴重合），通过施加预应力使预制梁和柱之间压紧连接，其形成的摩擦面可以承受竖向剪力。
