回路电阻测试仪操作方法

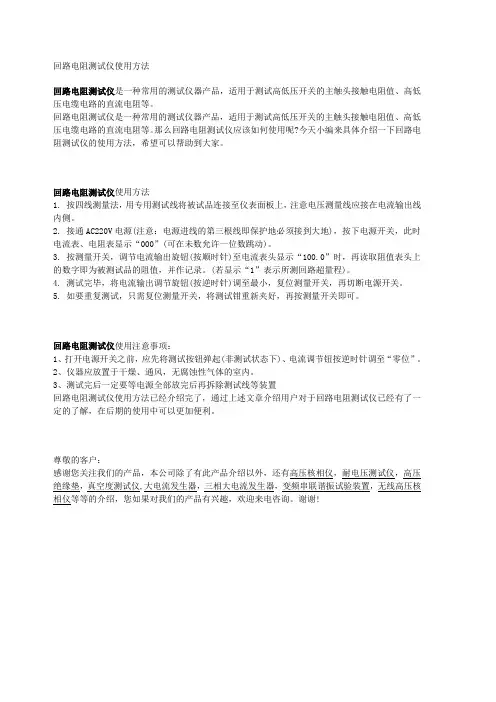

回路电阻测试仪使用方法回路电阻测试仪是一种常用的测试仪器产品，适用于测试高低压开关的主触头接触电阻值、高低压电缆电路的直流电阻等。

回路电阻测试仪是一种常用的测试仪器产品，适用于测试高低压开关的主触头接触电阻值、高低压电缆电路的直流电阻等。

那么回路电阻测试仪应该如何使用呢?今天小编来具体介绍一下回路电阻测试仪的使用方法，希望可以帮助到大家。

回路电阻测试仪使用方法1. 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

2. 接通AC220V电源(注意：电源进线的第三根线即保护地必须接到大地)，按下电源开关，此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。

3. 按测量开关，调节电流输出旋钮(按顺时针)至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。

(若显示“1”表示所测回路超量程)。

4. 测试完毕，将电流输出调节旋钮(按逆时针)调至最小，复位测量开关，再切断电源开关。

5. 如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。

回路电阻测试仪使用注意事项：1、打开电源开关之前，应先将测试按钮弹起(非测试状态下)、电流调节钮按逆时针调至“零位”。

2、仪器应放置于干燥、通风，无腐蚀性气体的室内。

3、测试完后一定要等电源全部放完后再拆除测试线等装置回路电阻测试仪使用方法已经介绍完了，通过上述文章介绍用户对于回路电阻测试仪已经有了一定的了解，在后期的使用中可以更加便利。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，高压绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。

谢谢!。

回路电阻测试仪说明书回路电阻测试仪常见问题解决方法目前,电力系统中普遍接受常规的双臂电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发觉变压器线圈导电回路导体截面积见效的缺陷，在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量值偏大若干倍，掩盖了真实的接触电阻值。

例如93年2月8日，河北邯郸电业局，在200KV变电站测试200KV开关接触电阻时，先使用了双臂电桥测量，其中相接触电阻为1370u而国家标准为不大于800u,用电容器对其充放电，数值忽大忽小无法判定，经使用100A直流电阻测试仪，数据为450u。

用该仪器测量时，由于大电流将触头间的油膜及氧化层烧掉而反映出真实的结果。

因此，电力部标准SD301—88《交流500KV电气设备交接和防备性试验规程》和新版《电气设备防备性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以保证精准度。

回路电阻测试仪是接受数字电路技术和开关电路技术制作,它是用于开关掌控设备的接触电阻、回路电阻测量的专用设备，其测试电流接受国家标准GB763推举的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并用数字显示，该仪器测量精准、性能稳定，适合电力、供电部门现场高压开关维护和修理和高压开关厂回路电阻测试的要求。

回路电阻测试仪检测电机电气连接的故障在电机故障中，由于电气连接而引想的故障，占有很大比例，且往往又易找到故障点。

判定电气连接点是否接触良好，通常接受以下几种：① 直观检查：即检查连接点有无变色、电弧灼痕、有无断裂等。

② 锤击检查：即用小锤轻敲连接点，听是否有异响。

③ 紧固螺栓：把全部电气连接点重新紧固，有松动则为接触不良。

④ 塞尺检查：测量两个接合面的紧密程度，有间隙为接触不良。

⑤ 电气检查：用双臂电桥测量电机直流电阻，比较历年来的记录（注意要换算到同一温度下），相互差别大为接触不良。

回路电阻测试仪操作方法MSHL-100A 回路电阻测试仪，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量，具有稳定性好，智能性高，操作简捷方便，是大多数人的首选。

那么，回路电阻测试仪究竟是如何操作的呢？看看以下操作方法，让你一看就学会。

一、旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“点击选定”。

通过鼠标这三种操作实现移动光标、数据输入和操作选定功能。

移动光标：通过左转或右转鼠标来移动光标，将光标移动到所要选择的选项上，“点击”旋钮即可选定此项。

数据输入：当需要修改或者输入数据时，将光标移动到需要修改数据的选项上，点击鼠标，即进入数据的修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作，点击鼠标确认该位的修改。

旋转鼠标进入下一位修改。

逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

二、正确接线按图3所示接线方法正确接线。

图3 四端子接线图注意: ①仪器面板与测试线的连接处应扭紧，不得有松动现象。

②按照四端子法接线，即电流线夹在被试品的外侧，电压线夹在被试品的内侧，电流与电压必须同极性。

三、开机确认测试线接线无误后，接入220V交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

四、主界面打开电源开关，系统进入主界面，如图4所示。

图4 主界面移动光标，在“开始测试”、“记录查询”、“时间设置”、“U盘转存”中任意切换。

主界面下方显示系统当前时间。

五、测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5所示。

默认测试电流为100A，测试时间为10s。

图5 测试菜单界面在“测试电流”位置点击鼠标，电流值可在50A，100A之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

接地电阻测试仪操作规程、步骤和使用方法1.连接仪器测试线：按照下图所示连接测试线〔粗线接电流输出端口，细线接电阻检测端口〕。

2.接通仪器电源，按下电源开关，预热5分钟。

3.按要求选择测试量程开关，一般选择600mΩ档。

4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。

5.根据需要选择手动测试或定时测试〔手动测试时定时开关为"关"，自动定时测试时定时开关为"开"〕。

6.检查条件设定无误后，按动"启动"按钮，测试灯亮，调节"电流调节"旋钮至所选择的电流值〔一般为12A〕。

7.将"预置/测试"开关置于"预置"状态，调节"报警电阻调节"电位器，预置报警电阻值为500mΩ。

〔需要有电流输出的情况下，才可预置报警电阻值〕。

8.预置报警电阻调节好后，按动"复位"按钮，切断输出电流，同时将"电流调节"旋钮旋至zui小，将短接的测试夹分开。

9.测试前点检：将测试夹短接，调节电流旋钮至电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动"启动"按钮，"测试"灯亮，调节"电流调节旋钮"至所需的电流值，读下显示屏显示电阻数值。

测试中当被测物的接地区域电阻大于所设定〔500mΩ〕报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。

如需停止测试则按动"复位"键〔定时测试时，时间到后仪器自动切断电源〕，"测试"指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。

11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

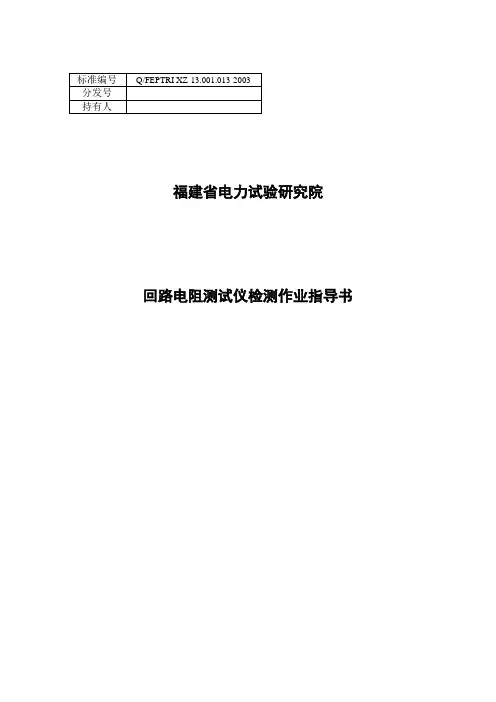

福建省电力试验研究院回路电阻测试仪检测作业指导书编写：曾文琳时间：2003.4.10 校核：施倩时间：2003.4.18 审核：陈金祥时间：2003.4.25 批准：廖福旺时间：2003.4.281 试验目的本作业指导书适用于新生产、使用中和修理后的输出电流为100A~600A、精度不高于0.5级的回路电阻测试仪的检测。

2 试验依据JJG837-93《直流低电阻表》；3 试验项目3.1 基本误差测量3.2 重复性测量4 试验条件4.1 试验项目应在下述的条件下进行a）环境温度：18℃~28℃相对湿度：≤80%RHb）无露水、雨水、阳光直射等情况。

c）检测回路电阻测试仪的标准器（标准电阻器），其准确度级别应满足表1的要求。

d）试验的工作电源应满足被检仪器的要求。

4.2 作为检测回路电阻测试仪的标准器（标准电阻器）的允许电流不低于被检回路电阻测试仪的工作电流，并应经过计量部门检定合格并在检定的有效期内，以保证获得真实的测量结果。

5 试验设备标准电阻器（RB-20型大电流微电阻标准器（编号0208））6 试验步骤6.1 被检仪器在检测环境条件下，放置时间不少于4h。

6.2检查被检仪器的测试线和接线夹，确认电流线应与电压线不共用同一个接线夹。

当被检仪器的电流线与电压线共同一接线夹时，该接线夹上的测试线作为电流线，另取专用测试线作为电压线，并反映在报告中。

6.3按产品说明书要求，连接测试线和被测仪器本体。

如产品说明书无要求，开机预热5分钟，指示应正常。

若出现黑屏或乱码，判定不合格，不予检测。

6.4 基本误差测量6.4.1 测量方法基本误差测量采用直接比较法，如图所示，用标准器（标准电阻器）的示值用四端子接法直接同被检仪器的读数比较，以确定被检仪器的基本误差。

设标准电阻器示值为R N，被检仪器的读数为R X，则被检仪器在R X处的绝对误差Δ为Δ=R X-R N（1）6.4.2 检测点的选取在每个量程内，在标准器上均匀选取不少于4个点进行检测。

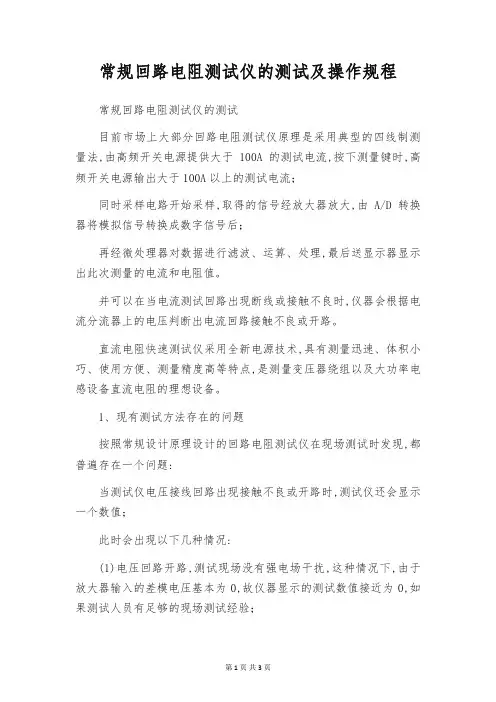

常规回路电阻测试仪的测试及操作规程常规回路电阻测试仪的测试目前市场上大部分回路电阻测试仪原理是采用典型的四线制测量法,由高频开关电源提供大于100A的测试电流,按下测量键时,高频开关电源输出大于100A以上的测试电流；同时采样电路开始采样,取得的信号经放大器放大,由A/D转换器将模拟信号转换成数字信号后；再经微处理器对数据进行滤波、运算、处理,最后送显示器显示出此次测量的电流和电阻值。

并可以在当电流测试回路出现断线或接触不良时,仪器会根据电流分流器上的电压判断出电流回路接触不良或开路。

直流电阻快速测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点,是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

1、现有测试方法存在的问题按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值；此时会出现以下几种情况:(1)电压回路开路,测试现场没有强电场干扰,这种情况下,由于放大器输入的差模电压基本为0,故仪器显示的测试数值接近为0,如果测试人员有足够的现场测试经验；可以判断出是仪器电压回路测试线异常,将仪器电压回路测试线异常排除后,可以得出最终正确测试结果；如果测试人员没有足够的现场测试经验,有可能会误判测试仪出现问题,中断测试,更换或返修仪器,延误停电时间,给测试工作带来不必要的麻烦。

(2)电压回路接触不良,大多数情况下断路器的接线端子在长期运行后端子排外表面会产生氧化膜或油膜；当回路电阻仪的电压测试钳夹接到这样的端子排上时就可能产生接触不良,既电压测试线钳夹本身也要产生一定的接触电阻,该接触电阻值达到与电压采样回路的内阻值相当时,将对测试结果产生严重影响。

(3)电压回路开路或接触不良(开路时可视接触电阻R1无穷大),测试现场有较强的电磁干扰,如母线带电；此时带电母线通过以空气为介质的电容,干扰测试仪的两条电压测试线,由于干扰的作用使回路测试仪电压采集线两端出现差模电压。

GDHL-100H 手持式回路电阻测试仪一、概述本测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。

产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。

二、性能特点1、锂电池供电，一次充电可连续进行600次以上测试，测试过程简单、方便。

2、输出电流最大到100A，多档电流可选，测试范围宽。

3、100A测试时，最长测试时间可达60秒，满足现场各种应用。

4、量程宽、精度高，100A时可达5mΩ。

5、具有开路保护、过热保护等完善的保护功能。

6、5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

可选配外置式打印机，便于数据打印。

7、具有本机存储和优盘存储，方便数据保存。

三、技术指标1、测试电流：30A，50A，80A，100A2、测量范围：30A 0~20mΩ50A 0~10mΩ80A 0~8mΩ100A 0~5mΩ3、准确度：±（读数*0.5%+1uΩ）4、分辨率：0.1uΩ5、显示位数：四位半6、试验电源：恒流限压，约2V7、输入电压：最大5V8、测量时间：快速，10~60秒可选9、电池容量：7.5AH动力锂电池10、测量次数：大于600次（可充电，快速测量模式）11、测试线：电阻小于10mΩ12、工作电源：内置锂电池或外置充电器，充电器输入100~240VAC，50Hz/60Hz13、充电电压：12.6V 充电电流：≤3A充电时间:约3小时自动关机：5分钟无操作自动关机主机重量：1.7kg四、功能模块说明五、操作说明◆测试接线将两个测试钳夹到开关触点或试品两端，I+/U+端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I+/I-，细线弹棒插入电压接线柱U+/U-。

必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。

如果测试线接触不良，电流不能达到设定值，仪器会停止测试并报警。

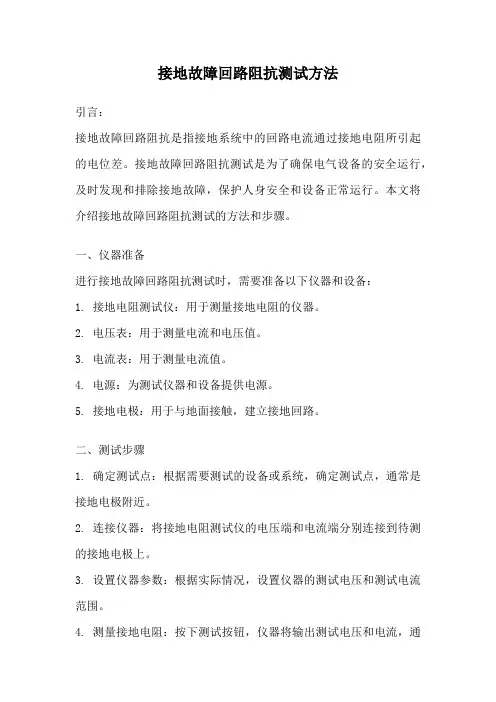

接地故障回路阻抗测试方法引言：接地故障回路阻抗是指接地系统中的回路电流通过接地电阻所引起的电位差。

接地故障回路阻抗测试是为了确保电气设备的安全运行，及时发现和排除接地故障，保护人身安全和设备正常运行。

本文将介绍接地故障回路阻抗测试的方法和步骤。

一、仪器准备进行接地故障回路阻抗测试时，需要准备以下仪器和设备：1. 接地电阻测试仪：用于测量接地电阻的仪器。

2. 电压表：用于测量电流和电压值。

3. 电流表：用于测量电流值。

4. 电源：为测试仪器和设备提供电源。

5. 接地电极：用于与地面接触，建立接地回路。

二、测试步骤1. 确定测试点：根据需要测试的设备或系统，确定测试点，通常是接地电极附近。

2. 连接仪器：将接地电阻测试仪的电压端和电流端分别连接到待测的接地电极上。

3. 设置仪器参数：根据实际情况，设置仪器的测试电压和测试电流范围。

4. 测量接地电阻：按下测试按钮，仪器将输出测试电压和电流，通过计算得到接地电阻值。

5. 记录结果：记录测量得到的接地电阻值，并标明测量时间和测试点位置。

6. 分析结果：根据测试结果，判断接地系统的安全性，如是否达到规定的标准要求。

7. 故障排除：如果测试结果不符合要求，需要进一步排查故障原因，修复问题。

三、注意事项1. 在进行接地故障回路阻抗测试时，必须确保设备和仪器处于安全状态，避免触电风险。

2. 严格按照仪器的使用说明进行操作，避免误操作导致测试结果不准确。

3. 测试时，应确保测试点周围没有其他金属物体或电气设备与接地电极接触，以免影响测试结果。

4. 测试过程中，应保持仪器和设备的稳定状态，避免外界因素对测试结果的干扰。

5. 若在测试中发现异常情况，应立即停止测试，并进行排查和修复。

结论：接地故障回路阻抗测试是电气设备安全运行的重要环节，通过测试可以及时发现和排除接地故障，确保人身安全和设备正常运行。

在测试过程中，需要合理使用仪器和设备，严格按照测试步骤操作，并注意安全事项。

回路电阻测试仪操作流程回路电阻测试仪是一台可用于测量电路中各个回路电阻的专业仪器。

为了确保测试结果精准牢靠，我们需要遵奉并服从下列操作流程：准备工作在操作仪器前，我们需要做好以下准备工作：1.确保回路电阻测试仪处于正常工作状态，电源开启并运行正常。

2.确认测试仪器已经连接上被测电路的引线，且引线连接坚固。

3.了解需要测量电路的实在信息，如电路的名称、电流电压等参数。

同时，还需要准备好测量记录表格。

步骤一：设置回路电阻测试仪设置测试仪器是测试前的必要步骤，正确的设置能更好地保证测试结果精准牢靠。

实在步骤如下：1.确认测试仪器上的微调钮或旋钮已归零，保证测试仪器处于初始状态。

2.依据被测电路的电流大小，将测试仪器的量程设置到合适的范围内。

3.设置测试仪器的工作模式，例如手动模式或自动模式等，以保证测试依照正确的模式进行。

步骤二：实行测量电路在完成测试仪器的设置后，我们需要进行测量电路的操作。

测试的过程紧要包括以下步骤：1.打开测试仪器的电流开关，接通测试电流，让测试电流流经被测电路。

2.察看测试仪器屏幕上的显示数据，等待稳定后记录数据。

3.如需进行多次测量，重复上述步骤即可。

步骤三：记录测试结果测试结束后，我们需要对测试结果进行记录。

在记录时需要注意以下几点：1.记录测试的时间、测试的电流等参数，并标记好每次测试的实在数据以及测试人员信息。

2.将记录的数据整理成表格，以便于后续数据的比对和分析。

步骤四：分析测试结果在完成数据记录后，我们需要对测试结果进行分析。

实在步骤如下：1.将记录的测试结果进行整合和排列。

2.依据分析需要，利用数学运算或者可视化图表等方式进行数据处理，以得到测试结果的有用信息。

3.依据测试数据和结果，进行实际电路性质和故障判定分析。

步骤五：操作后的检查与维护在完成测试之后，我们需要进行以下的操作，以确保测试仪器能够正常工作，并且延长仪器的使用寿命：1.关闭测试仪器的电源开关。

2.拆卸测试仪器和被测电路的引线，将测试仪器和测量记录表格妥当保管。

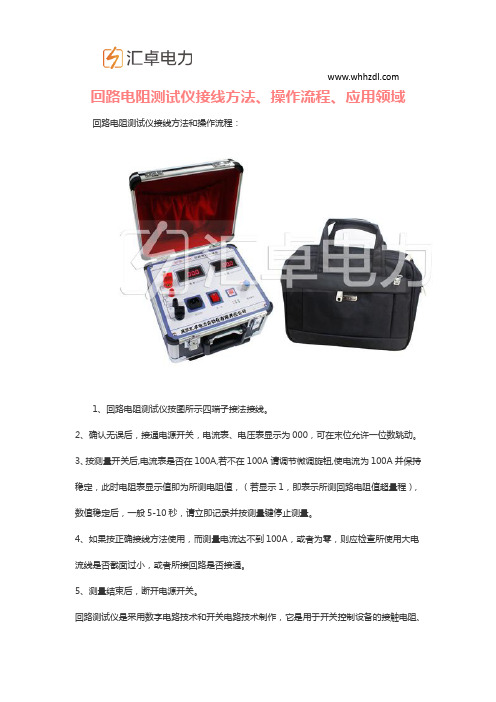

回路电阻测试仪接线方法、操作流程、应用领域回路电阻测试仪接线方法和操作流程：1、回路电阻测试仪按图所示四端子接法接线。

2、确认无误后，接通电源开关，电流表、电压表显示为000，可在末位允许一位数跳动。

3、按测量开关后,电流表是否在100A,若不在100A请调节微调旋钮,使电流为100A并保持稳定，此时电阻表显示值即为所测电阻值，（若显示1，即表示所测回路电阻值超量程）,数值稳定后，一般5-10秒，请立即记录并按测量键停止测量。

4、如果按正确接线方法使用，而测量电流达不到100A，或者为零，则应检查所使用大电流线是否截面过小，或者所接回路是否接通。

5、测量结束后，断开电源开关。

回路测试仪是采用数字电路技术和开关电路技术制作，它是用于开关控制设备的接触电阻、回路电阻测量的专用设备，其测试电流采用国家标准GB763推荐的100A直流，可在100A 电流的情况下直接测得回路电阻或者接触电阻，并用数字显示，该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

回路电阻测试仪应用领域及故障维修：回路电阻测试仪的应用范围:.适用于测试高低压开关的主触头接触电阻值。

.适用于测试高低压电缆线路的直流电阻值。

.适用于测试任何超低阻无感电器的电阻值。

测试过程全部微电脑程控自动实施,具有文字提示和良好的人机界面,高精度,单按键操作,简单易行。

回路电阻测试仪故障与维修:仪器出厂前已经做过高低温与各种老化实验，不易出现故障。

如遇以下情况，可自行解决：接通电路，打开电源无显示，保险丝熔断，更换保险丝。

按测试键后，阻值显示不正常：可按照显示屏的提示检查A：回路未通，+I、-I未接牢B：待测阻值太大，或钳口与试品接触不好C：+V、-V未接好，阻值不正常出现以上情况可检测回路接线，并清除钳口接触端。

回路电阻测试仪如何使用1. 开机确认测试线接线无误后，接入 220V 交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

2. 主界面打开电源开关，系统进入主界面，如图 4 所示。

移动光标，在“开始测试”、“记录查询”、“时间设置”、“U 盘转存”中任意切换。

主界面下方显示系统当前时间。

3. 测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5 所示。

默认测试电流为 100A，测试时间为 10s。

在“测试电流”位置点击鼠标，电流值可在 50A，100A 之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

点击“返回”项，系统返回上一界面。

注意：测试时间设定范围：5s~599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

4. 测试结果599s，超出该范围系统返回默认值：10s。

为了保证测试结果更加准确，推荐测试时间采用默认值 10s。

5. 测试结果在“测试菜单”中点击“测试”项进入“测试结果”界面，如图 6 所示。

界面上依次显示电阻值、测试电流值和测试时间。

注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。

正在测试时，系统显示“停止”，“返回”项。

点击“停止”，系统停止计时，电流停止输出。

点击“返回”，系统停止计时，电流停止输出并返回上一界面。

注意：开始测试的前几秒，由于电流冲击和电容充电，测试结果不稳定，5s 后测试结果稳定，用户即可记录数据。

计时时间到自动停止电流输出。

点击“复测”项，系统以设定好的参数对电阻重复测量一次。

点击“保存”项，系统进入“保存测试结果”界面，如图 9 所示。

点击“打印”项，系统打印样品编号、测试时间、测试电流、电阻值、测试日期在内的所有信息。

点击“返回”项，系统返回上一界面。

回路电阻测试仪检定规程
回路电阻测试仪检定规程是针对回路电阻测试仪进行检定的一份规定。

其目的是确保测试仪的准确度和可靠性，以保证测试结果的精确性。

一、检定依据
1. 回路电阻测试仪的技术规格书；
2. 回路电阻测试仪的使用说明书；
3. 回路电阻测试仪的国家标准。

二、检定仪器和设备
1. 标准回路电阻；
2. 多用途表；
3. 校验装置。

三、检定内容
1. 零点偏差检定；
2. 量程误差检定；
3. 分辨率检定；
4. 归零误差检定；
5. 稳定性检定。

四、检定方法
1. 零点偏差检定：将回路电阻测试仪接入标准回路电阻，记录测试结果，与标准回路电阻的值进行比较，计算出偏差；
2. 量程误差检定：按照不同量程设置测试点，并记录测试结果，与标准回路电阻的值进行比较，计算出误差；
3. 分辨率检定：通过改变标准回路电阻的值，测试回路电阻测试仪的最小可分辨值；
4. 归零误差检定：将回路电阻测试仪接入标准回路电阻，记录测试结果，并进行多次测试，计算归零误差；
5. 稳定性检定：将回路电阻测试仪接入标准回路电阻，在一段时间内，记录测试结果，判断测试结果的稳定性。

五、检定结果处理
1. 根据检定结果，计算出各项指标的偏差，并与规定的允许误差进行比较；
2. 若偏差在允许误差范围内，认为测试仪合格；
3. 若偏差超出允许误差范围，认为测试仪不合格，并需进行维修或调整。

六、检定记录
1. 记录检定仪器和设备的基本信息；
2. 记录检定过程中的各项数据和计算结果；
3. 签字确认，并保留检定记录。

电阻测试仪的使用教案。

一、电阻测试仪的基本原理电阻测试仪主要通过测量电阻值来检测电路中的问题，其工作原理基于欧姆定律。

欧姆定律的公式为 V=IR，其中 V表示电压，I表示电流，R表示电阻。

因此，电阻测试仪的测试方法就是通过施加一个恒定电流值，然后测量电路中的电压，通过计算得出电阻值。

电阻测试仪的工作原理可以简单概括为：施加固定电压，测量电流大小，通过欧姆定律计算得出电阻值。

但是，在实际操作中还需要注意一些其他问题，例如使用正确的测试电压和电流值、正确选择测试模式等，才能保证测试结果的准确性和可靠性。

二、电阻测试仪的使用教案1.检查测试仪器状态在使用电阻测试仪之前，首先需要检查测试仪器的状态，包括测试仪器的电源、仪表指示、测试电极等。

确保测试仪器的状态良好，仪表指示正常工作，以便进行正确的电阻测量操作。

2.置零调整在使用电阻测试仪器进行电阻测量之前，需要进行置零调整。

即在测试前，需要将测试仪器上的置零控制旋钮旋到“0”位置，然后按下零位按钮进行置零调整。

这样可以校正测试回路，并消除测量误差。

3.接线操作接线操作是电阻测试的重要步骤之一。

在接线时，应确保测试仪器测试端与被测电路之间的接触良好，以确保测试数据的准确性。

在接线操作中，需要遵循以下几个步骤：将测试仪器的测试触头与被测电路相连。

测试触头应接触电路金属部分，以确保接触良好。

电阻测试仪器一般具有多组测试端，因此需要根据不同测试情况选择相应的测试端。

确保测试仪器与被测电路之间的连接牢固可靠，防止测试过程中出现接触不良和短路等情况。

4.选择测试模式在进行电阻测试时，需要正确选择测试模式，以保证测试数据的准确性和正确性。

一般来说，电阻测试仪器有两种测试模式：直流电阻测试和交流电阻测试。

直流电阻测试用于测量直流电源电路的电阻值，而交流电阻测试则用于测量交流电源电路的电阻值。

为了确保测试结果的准确性，需要根据被测电路的特点选择正确的测试模式。

5.选择测试电压和电流在进行电阻测量之前，需要选择正确的测试电压和电流值。

合同、协议书模板——可编辑、可修改
讲解回路电阻测试仪的测量方法
回路电阻测试仪，又称变压器回路电阻测试仪，主要是用于测试高压断路器动静触头的接触电阻，断路器导电回路电阻主要取决于动静触头的接触电阻，接触电阻的存在，增大了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力，也是反映安装检修工作质量的重要数据。

目前，回路电阻测试仪的测试方法主要有三种,具体操作如下
1、电桥法：使用双臂电桥进行断路器导电回路电阻的测量时，由于测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻值偏大，而且由于电流小，在其触头接触处难以形成收缩即无法测出收缩电阻。

2、电压降法：在被测回路中，通以直流电流时，在回路接触电阻上将产生压降、测出通过回路的电流值和电压值，计算出接触电阻。

测试过程烦琐，人工计算测量结果，存在一定的误差。

3、微欧仪法(回路电阻测试仪)：原理是电压降原理，只是测量、计算等方面全用单片机处理，大大减少了工作量。

回路电阻测试仪的原理与使用
关键词：回路电阻仪原理回路电阻仪连接方法
功能介绍及优势
回路电阻测试仪采用直流压降法用于测量导体之间的接触电阻，可靠判断接触面氧化、接触紧固不良等异常现象造成的电阻发热，该产品集成高精度可控直流电源模块，最大测量范围0~2999uΩ，最大输出电流200A，具备直读、储存和输出的精良设计，符合《JJG1052-2009回路电阻检定规程》和DLT845.4-2004《电阻测量装置通用技术条件第四部份:回路电阻测试仪》的技术规范，小巧便携、易学易用。

操作方法
1．接线图
2．仪器面板与测试线的连接处应扭紧，不得有松动现象。

3．应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。

4．检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。

5．调节“电流选择”旋钮，选择要选用的电流档位，然后按下“测量”键此时电阻表显示值为所测的回路电阻值。

若显示1，则表示所测回路电阻值超量程。

6．测量完毕，断开电源开关，将测试线夹收好，放入附件包内。

工作原理
工作原理比较简单，由内部恒流电源提供测试电流，电流源经“I+、I-”两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“U+、U-”两端口(也称V型口)取出，由电压表V读出。

通过对I、U 的测量，就可以算出被测电阻的阻值。

回路电阻测试操作规程一、测试准备工作：1.确认测试测量仪器设备完好，包括电阻测试仪、导线等。

同时，要检查设备是否有损坏和缺陷，并警告任何问题。

2.确认测试环境安全可靠，检查电源电压和电流是否处于标准范围内。

3.了解测试对象，确定测试电路组成和相关参数。

4.根据测试要求，选择合适的测试方法和操作步骤。

二、测试步骤及操作：1.将测试仪器和测试对象之间的电源关闭。

然后将测试仪器的线缆引线连接到测试对象的两个接点上，并正确连接地线。

2.根据实际情况调整测试仪器的电阻量程。

3.打开测试仪器的开关，确保测试仪器正常工作。

4.开始测量，注意观察测试仪器的读数，并记录下来。

三、测试注意事项：1.在测量之前，要确保测试对象已经断开电源。

2.要确保测试对象没有残余电荷，可以通过短路测试对象进行放电处理。

3.测量过程中要注意观察测试仪器的读数是否稳定，如果读数不稳定，可能是因为接触不良或者测试环境不稳定，需要进行排除故障。

4.进行多次测量，以确保测试结果准确可靠。

5.测试完成后，要及时关闭测试仪器的电源并清理测试现场。

四、测试结果处理和评估：1.将测试读数与标准值进行比较，如果测试读数与标准值相差较大，可能存在电路故障，需要进一步检查和修复。

2.对测试结果进行分析和评估，判断电路电阻是否在正常范围内，如果不在正常范围内，需要进一步调整和维修。

3.根据测试结果，制定相应的措施和计划，如修复故障、更换元件等。

五、测试记录和报告：1.详细记录测试日期、测试人员、测试对象、测试仪器型号和序列号等相关信息。

2.将测试结果和分析记录在测试报告中，包括测试读数、标准值、测试误差等内容。

3.在测试报告中注明测试结论和建议，如电路正常、电路存在故障、故障原因分析等。

六、测试后处理：1.测试完成后，要及时关闭测试仪器的电源并清理测试现场。

2.对测试仪器进行维护和保养，包括清洁、校准等。

3.对测试报告进行归档和存档，以备将来参考和审查。

/380
回路电阻测试仪说明书
智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。

是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。

其电流采用国家标准所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。

本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

面板说明及接线
接地端：连接大地的连接端。

打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。

RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。

LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。

LCD： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。

电源开关：工作电源，带保险丝。

注意事项：有一些简短的提示语句和安装接线图。

/380接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。

键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终
端。

故障分析与排除
注意事项
1. 打开电源测试之前，应先将电流输出端与被试品接好。

2.仪器应放置于干燥、通风，无腐蚀性气体的室内。

3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。

4. 请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。

5.为发挥本产品的优秀性能,在使用本公司产品前请仔细阅读使用说明书。

回路电阻测试仪操作规程
《回路电阻测试仪操作规程》
1. 前言
回路电阻测试仪是用于测试电气设备、电路和线路的工具，确保其安全可靠性。

为了正确操作和使用回路电阻测试仪，特制订了以下操作规程。

2. 检查设备
在进行测试之前，首先要对回路电阻测试仪进行检查。

检查设备的外观是否有损坏，电缆是否完好，连接是否牢固，测量头部分是否清洁等。

若发现有异常情况，应立即修复或更换设备。

3. 连接接线
正确连接接线是测试的基础。

在接线时，必须严格按照设备说明书上的接线图进行连接，确保测试的准确性。

4. 设置参数
在进行测试之前，需要根据实际情况设置合适的测试参数，包括测试的电压、电流和测量范围等。

必须确保参数的正确性，以免影响测试结果。

5. 进行测试
进行测试时，操作人员必须严格按照操作规程进行操作，确保测试的安全和准确性。

在测试过程中，应保持专注、稳定地进行操作，不得造成设备或人员的损坏。

6. 处理结果
在测试完成后，需要对测试结果进行分析和处理。

若测试结果正常，则可以继续使用设备或线路；若测试结果异常，则需要及时排查并处理异常情况。

7. 维护设备
在测试结束后，需要对回路电阻测试仪进行清洁和维护，确保设备的良好状态。

同时，需要定期对设备进行保养和维修，延长设备的使用寿命。

8. 结语
回路电阻测试仪是一项重要的测试工具，正确的操作和使用对设备和线路的安全性至关重要。

遵守操作规程，严格执行测试步骤，确保测试结果的准确性和可靠性。
