MEHL-100A回路电阻测试仪说明书

VOHL-100A回路电阻测试仪使用说明书武汉微欧电力设备有限公司Wuhan Weiou Power Equipment Co., Ltd尊敬的顾客感谢您使用本公司产品。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

回路电阻测试仪说明书回路电阻测试仪常见问题解决方法目前,电力系统中普遍接受常规的双臂电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发觉变压器线圈导电回路导体截面积见效的缺陷，在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量值偏大若干倍，掩盖了真实的接触电阻值。

例如93年2月8日，河北邯郸电业局，在200KV变电站测试200KV开关接触电阻时，先使用了双臂电桥测量，其中相接触电阻为1370u而国家标准为不大于800u,用电容器对其充放电，数值忽大忽小无法判定，经使用100A直流电阻测试仪，数据为450u。

用该仪器测量时，由于大电流将触头间的油膜及氧化层烧掉而反映出真实的结果。

因此，电力部标准SD301—88《交流500KV电气设备交接和防备性试验规程》和新版《电气设备防备性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以保证精准度。

回路电阻测试仪是接受数字电路技术和开关电路技术制作,它是用于开关掌控设备的接触电阻、回路电阻测量的专用设备，其测试电流接受国家标准GB763推举的100A直流，可在100A电流的情况下直接测得回路电阻或者接触电阻，并用数字显示，该仪器测量精准、性能稳定，适合电力、供电部门现场高压开关维护和修理和高压开关厂回路电阻测试的要求。

回路电阻测试仪检测电机电气连接的故障在电机故障中，由于电气连接而引想的故障，占有很大比例，且往往又易找到故障点。

判定电气连接点是否接触良好，通常接受以下几种：① 直观检查：即检查连接点有无变色、电弧灼痕、有无断裂等。

② 锤击检查：即用小锤轻敲连接点，听是否有异响。

③ 紧固螺栓：把全部电气连接点重新紧固，有松动则为接触不良。

④ 塞尺检查：测量两个接合面的紧密程度，有间隙为接触不良。

⑤ 电气检查：用双臂电桥测量电机直流电阻，比较历年来的记录（注意要换算到同一温度下），相互差别大为接触不良。

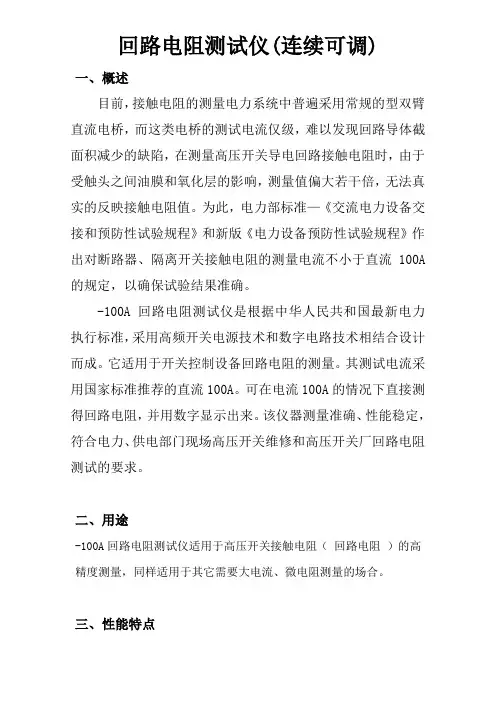

回路电阻测试仪(连续可调)一、概述目前，接触电阻的测量电力系统中普遍采用常规的型双臂直流电桥，而这类电桥的测试电流仅级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。

为此，电力部标准—《交流电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A 的规定，以确保试验结果准确。

-100A回路电阻测试仪是根据中华人民共和国最新电力执行标准，采用高频开关电源技术和数字电路技术相结合设计而成。

它适用于开关控制设备回路电阻的测量。

其测试电流采用国家标准推荐的直流100A。

可在电流100A的情况下直接测得回路电阻，并用数字显示出来。

该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、用途-100A回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

三、性能特点、大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±个字范围内，读数稳定，重复性好。

使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

携带方便：体积小、重量轻。

四、技术指标测量范围：～μΩ分辨率：μΩ测试电流： 100A测量精度：±显示方式：电流：三位半电阻：三位半工作电源：±工作环境：温度 10℃～40℃湿度：≤体积：××重量：（不含附件）五、面板结构。

回路电阻测试仪操作方法MSHL-100A 回路电阻测试仪，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量，具有稳定性好，智能性高，操作简捷方便，是大多数人的首选。

那么，回路电阻测试仪究竟是如何操作的呢？看看以下操作方法，让你一看就学会。

一、旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“点击选定”。

通过鼠标这三种操作实现移动光标、数据输入和操作选定功能。

移动光标：通过左转或右转鼠标来移动光标，将光标移动到所要选择的选项上，“点击”旋钮即可选定此项。

数据输入：当需要修改或者输入数据时，将光标移动到需要修改数据的选项上，点击鼠标，即进入数据的修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作，点击鼠标确认该位的修改。

旋转鼠标进入下一位修改。

逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。

二、正确接线按图3所示接线方法正确接线。

图3 四端子接线图注意: ①仪器面板与测试线的连接处应扭紧，不得有松动现象。

②按照四端子法接线，即电流线夹在被试品的外侧，电压线夹在被试品的内侧，电流与电压必须同极性。

三、开机确认测试线接线无误后，接入220V交流电源，合上电源开关，仪器进入开机状态。

开机时，蜂鸣器短时响，表示系统开机。

四、主界面打开电源开关，系统进入主界面，如图4所示。

图4 主界面移动光标，在“开始测试”、“记录查询”、“时间设置”、“U盘转存”中任意切换。

主界面下方显示系统当前时间。

五、测试菜单界在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图5所示。

默认测试电流为100A，测试时间为10s。

图5 测试菜单界面在“测试电流”位置点击鼠标，电流值可在50A，100A之间任意切换；旋转鼠标到“测试时间”位置，使用旋转鼠标输入数据，可设定测试时间。

点击“测试”项，系统进入“测试结果”界面。

SYL回路电阻测试仪（100A）操作手册西安双英科技有限公司目录概述 (2)安全措施 (2)性能特点 (2)技术指标 (3)仪器操作及功能介绍 (3)测试与操作方法 (5)仪器成套性 (6)售后服务 (7)一、概述断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。

导电性能的优劣可以通过导电回路电阻的大小反映出来。

因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。

一般过去使用双臂电桥。

由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。

同时电桥的抗干扰性差。

因此再GB50150-91和DL/T596-1996中都有规定“用直流压强法”，“电流不小于100安”。

SYL回路电阻测试仪（100A）是我公司为适应规程要求，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

二、安全措施1、操作者应具备一般电器设备或仪器的使用常识。

2、使用本仪器前要认真阅读使用说明书。

3、对仪器的调整维修必须由专业人员进行，不要自行处理。

4、仪器应避免剧烈震动，避免高温和阳光直射。

5、本仪器为测量纯电阻回路设计，不得测量感性回路。

6、测试中不能拆除测试线。

7、仪器接地线必须接好三、性能特点1．测试电流大，完全符合有关测试接触电阻的国家标准要求。

2．输出电压高，测量量程宽，可达100mΩ。

3．测试电流来自高精度的100A开关式恒流电源，无需人工调节，测试迅速准确。

4．采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

5．测试速度快，5秒左右显示数据。

6．长时间连续工作，设有过热保护电路，仪器可靠稳定。

7．操作简便，重量轻，适合于野外作业。

四、技术指标1、测试电流：50A、100A2、量程：50A时0～100 mΩ100A时 0～20 mΩ3、最小分辨率：0.1μΩ4、准确度：0.5%±0.2µΩ5、输出电压：最大DC10V6、工作方式：连续7、电源：AC220V±10％50Hz±1Hz8、消耗功率：≤1000W9、使用温度：-20℃～40℃10、相对湿度：≤80%RH，不结露11、重量:8.5kg12、体积:360mm×235mm×270mm五、仪器操作及功能介绍SYL回路电阻测试仪(100A)仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

回路电阻仪操作规程1. 引言回路电阻仪是用于测量电气回路中的电阻值的工具。

正确操作回路电阻仪对于确保电气回路的安全和稳定运行至关重要。

本文档旨在提供一份操作规程，以便用户正确操作回路电阻仪，确保测量结果的准确性和安全性。

2. 设备准备在操作回路电阻仪之前，请确保以下准备工作已经完成：•确保回路电阻仪处于正常工作状态，无故障损坏。

•检查电源线和连接线是否完好，无断裂或损坏现象。

•准备好适当的测试夹具和连接线，确保能够稳固地连接到待测回路上。

3. 操作步骤3.1. 电源接入将回路电阻仪的电源线连接到电源插座上，确保电源接地可靠。

3.2. 测量回路连接使用适当的测试夹具和连接线将回路电阻仪连接到电气回路上。

确保连接线与回路之间的接触牢固，避免引起测量误差。

3.3. 设置测量范围根据待测回路的特性，设置回路电阻仪的测量范围。

避免选择测量范围过大或过小，以免影响测量精度。

3.4. 开始测量按下回路电阻仪上的测量按钮，开始进行测量。

在测量过程中，保持回路电阻仪和测量回路的连接稳定，避免外部干扰和震动。

3.5. 记录测量结果在测量完成后，记录下测量结果。

可以使用回路电阻仪上的显示屏，或者将测量结果连接到计算机或数据记录设备上进行记录。

3.6. 关闭回路电阻仪在完成测量之后，将回路电阻仪的电源线断开，并将其安全放置在适当的位置。

4. 安全注意事项在操作回路电阻仪时，需要注意以下安全事项：•在操作回路电阻仪之前，确保断开待测回路的电源，以防止触电事故的发生。

•在连接回路电阻仪时，确保使用绝缘手套和绝缘工具，避免触及电路和裸露的导线。

•在操作过程中，避免将回路电阻仪连接到高压电路中，以免造成设备损坏和人身伤害。

•在操作回路电阻仪时，遵循设备制造商的操作说明，避免不当使用和操作。

5. 故障排除在使用回路电阻仪进行测量时，可能会遇到一些故障。

以下是常见故障及其排除方法：•若回路电阻仪无法启动或显示异常，请检查电源接入是否正确，确保电源正常。

GHHL100回路电阻电阻测试仪使用说明书目录一、概述 (2)二、安全措施 (2)三、性能特点 (2)四、技术指标 (2)五、面板介绍 (3)六、接线与使用说明 (4)（一）仪器接线 (4)（二）使用说明 (4)七、注意事项 (7)八、售后服务 (8)一、概述按新电力设备预防性试验规程要求，各种开关设备的导电回路电阻测试，其测试电流不得小于100A，连续电流时间不得少于一分钟，对此，我公司设计开发出新一代回路电阻测试仪系列产品，其适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。

回路电阻测试仪是采用100A恒流输出，最高输出电压达10V（为常规仪器的3～5倍），可采用截面较细的测试线，减轻了现场测试人员的劳动强度。

高分辨率图形点阵液晶显示，本机大容量存储，并且附带打印机和USB接口，方便用户对测试数据的后续处理，适用于不同的工作环境。

二、安全措施1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、在测试过程中，禁止移动测试夹和供电线路。

三、性能特点⚫仪器输出电流大，测试电流可选，测试时间可选，满足用户的不同需求；⚫仪器具有多种操作故障提示，功率源运行提示，完善的保护电路，可靠性强；⚫仪器装有打印机，可随时打印测试数据；⚫仪器具有实时时钟，并可连同测试记录一起保存、打印，方便用户保存、查阅；⚫仪器内部可以永久存储测试数据250条（可扩展），也可以使用优盘存储数据，方便用户导入电脑进行后续处理，并带有RS232接口；⚫仪器具有适用温度宽，精度高，防震，抗干扰，体积小，重量轻，携带方便等特点。

四、技术指标1、测试电流：100A2、测试时间：自动、20s、30s、40s、50s、60s3、测试范围：100A: 0～29.99mΩ4、准确度：±(读数×0.5%+2个字)5、分辨率：0.01μΩ（最高）6、工作电压：AC220V±10%7、工作温度：－10℃～50℃，工作湿度：0～80%8、净重：9kg9、外形尺寸：330mm×255mm×230mm五、面板功能介绍仪器面板见图一。

电阻率仪使用说明书1. 简介电阻率仪是一种用于测量电材料电阻率的仪器。

它采用先进的技术和精确的测量方法，能够准确地测量各种电材料的电阻率，并提供可靠的数据参考。

本说明书将为您详细介绍电阻率仪的使用方法和注意事项。

2. 仪器外观和组成电阻率仪外观简洁美观，由主机、控制面板、显示屏和连接线组成。

主机包含内置的测量电路和计算单元，控制面板上有操作按钮和显示屏用于设置参数和显示测量结果。

3. 使用步骤（1）连接电源：将电阻率仪插头插入电源插座，并确保电源线与主机连接稳固。

（2）连接测试样品：使用连接线将测试样品连接到电阻率仪上，确保连接牢固可靠。

（3）打开仪器：按下电阻率仪上的开关按钮，待仪器启动完成后，进入测量界面。

（4）设置参数：根据实际需求，在控制面板上设置测量参数，例如采样频率、温度补偿等。

（5）开始测量：按下开始按钮，电阻率仪将开始进行测量，待测量完成后，结果将显示在屏幕上。

（6）记录结果：根据需要，可以将测量结果记录下来或导出到计算机等外部设备上。

4. 注意事项（1）避免干扰：在进行测量时，请确保测试环境没有强电磁场和其他可能干扰电阻率仪精确测量的物体或设备。

（2）正确连接：测试样品与电阻率仪的连接应牢固可靠，避免接触不良影响测量结果。

（3）正确设置参数：根据不同的测量需求，合理设置测量参数，以保证测量的准确性和可靠性。

（4）稳定测量环境：测量时，要保持环境稳定，避免温度和湿度等因素对测量结果的影响。

（5）定期校准：为保证仪器的准确性，定期进行校准操作，并确保仪器处于良好的工作状态。

5. 故障排除在使用过程中，如果出现仪器故障或测量结果异常，可以参考以下排除故障的方法：（1）检查电源连接是否良好，确保电阻率仪接收到稳定的电源供应。

（2）检查测试样品的连接是否牢固，避免接触不良造成测量误差。

（3）检查测量参数的设置是否合理，根据需要进行调整。

（4）尝试重新启动电阻率仪，以解决可能的软件故障。

如果以上方法无法解决问题，请联系售后服务部门进行进一步的维修和支持。

回路电阻测试仪操作流程回路电阻测试仪是一台可用于测量电路中各个回路电阻的专业仪器。

为了确保测试结果精准牢靠，我们需要遵奉并服从下列操作流程：准备工作在操作仪器前，我们需要做好以下准备工作：1.确保回路电阻测试仪处于正常工作状态，电源开启并运行正常。

2.确认测试仪器已经连接上被测电路的引线，且引线连接坚固。

3.了解需要测量电路的实在信息，如电路的名称、电流电压等参数。

同时，还需要准备好测量记录表格。

步骤一：设置回路电阻测试仪设置测试仪器是测试前的必要步骤，正确的设置能更好地保证测试结果精准牢靠。

实在步骤如下：1.确认测试仪器上的微调钮或旋钮已归零，保证测试仪器处于初始状态。

2.依据被测电路的电流大小，将测试仪器的量程设置到合适的范围内。

3.设置测试仪器的工作模式，例如手动模式或自动模式等，以保证测试依照正确的模式进行。

步骤二：实行测量电路在完成测试仪器的设置后，我们需要进行测量电路的操作。

测试的过程紧要包括以下步骤：1.打开测试仪器的电流开关，接通测试电流，让测试电流流经被测电路。

2.察看测试仪器屏幕上的显示数据，等待稳定后记录数据。

3.如需进行多次测量，重复上述步骤即可。

步骤三：记录测试结果测试结束后，我们需要对测试结果进行记录。

在记录时需要注意以下几点：1.记录测试的时间、测试的电流等参数，并标记好每次测试的实在数据以及测试人员信息。

2.将记录的数据整理成表格，以便于后续数据的比对和分析。

步骤四：分析测试结果在完成数据记录后，我们需要对测试结果进行分析。

实在步骤如下：1.将记录的测试结果进行整合和排列。

2.依据分析需要，利用数学运算或者可视化图表等方式进行数据处理，以得到测试结果的有用信息。

3.依据测试数据和结果，进行实际电路性质和故障判定分析。

步骤五：操作后的检查与维护在完成测试之后，我们需要进行以下的操作，以确保测试仪器能够正常工作，并且延长仪器的使用寿命：1.关闭测试仪器的电源开关。

2.拆卸测试仪器和被测电路的引线，将测试仪器和测量记录表格妥当保管。

HYHL-100A/200A回路电阻测试仪使用说明书武汉市华英电力科技有限公司地址：武汉市东湖高新区光谷大道62号光谷总部国际7栋4层电话：400-027-0098*************传真：************E-mail:**************网址：回路电阻测试仪使用说明书1仪器简介使用直流电桥测试接触电阻时电流仅毫安难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。

GB1984和IEC62271中对高压断路器的回路接触电阻测试进行了明确的要求，规定在测试断路器的回路电阻时，测试电流不小于200A，测试越接近断路器的额定运行电流，则断路器的测试结果越可靠。

回路电阻测试仪采用新型数字开关电源技术，可以直接产生100A/200A（对于200A型的测试仪）的直流电流输出至断路器被测回路。

基于4线法快速测量回路的接触电阻，测试结果直接显示在仪器的LCD屏上，所有的测试结果都可以通过仪器内置的微型打印机打印。

测试结果还可以保存在仪器存储器上，仪器最大的存储空间达100组。

所存储的测试结果还可以通过RS232接口上传至PC机保存。

2 技术指标1、测量范围：2mΩ/ 20 mΩ可选2、分辩率：0.1μΩ/1μΩ3、测量电流：直流≥1004、测量精度：0.5%RGD+0.05%FS5、显示方式：LCD中文显示6、可储存100组数据7、工作方式：连续8、支持RS232数据上传9、电源：AC220V±10% 50Hz10、体积：（长×宽×高mm）340×280×21011、环境温度：-10℃~+40℃相对湿度<80%12、重量：<10公斤3 硬件介绍图1 回路电阻测试仪回路电阻测试仪的外形如图1所示，工作时仪器提供不小于100A/200A（对于200A型的测试仪）的直流加载在被试品两端，然后采用四线法测量被试品的电阻值,经过滤波处理和科学计算,直接在一起LCD上显示微欧级别的接触电阻,试验时仪器接线如图2所示，其中图2中接线柱的标注1，2，3，4与图1中的接线柱标注一致图2 测试接线图回路电阻测试仪的电路原理框图如图3所示。

目录一、技术性能 (1)二、仪器特点 (2)三、外形结构 (2)四、操作程序 (2)五、装箱清单 (7)附件： (8)JT-8100型回路电阻测试仪断路器导电回路电阻的电阻值是电气设备交接和预防性试验的必测项目，断路器动、静触头之间的接触电阻值，直接反映其安装检修质量，是断路器能否安全运行的重要条件。

标准GB763、IEC694及电气试验规程明确规定，对于断路器的导电回路电阻值的测量必须使用直流大于100A的电流。

本仪器采用直流100A电流电压四线制法，根据电力试验研究单位及广大电气试验工作者的要求设计的，适用于高压电器开关、石墨电炉、铜、铝母线等各种电器的接触电阻及回路电阻的测量。

一、技术性能1、环境温度-10～40℃2、环境湿度≤75%RH3、工作电源AC 220V±10%4、直流输出100A 10V 连续恒直流5、量程0.1～2000μΩ6、分辨率0.1～199.9μΩ 0.1μΩ200～2000μΩ 1μΩ7、准确度0.5级±1个字8、显示方式液晶全中文显示9、主机重量4kg二、仪器特点连续恒直流输出。

可存储100组，可自定义线路号和相序。

测试电流可选100A。

测试时间10s～30s可选，10s一档。

大屏幕、超大字体。

硬件、软件滤波，数据精确稳定。

内置过热、过流保护。

自带热敏打印机，高速打印。

三、外形结构图1四、操作程序仪器在使用前，请务必先接好接地线。

按下图所示将大电流线I+、I-和电压线V+、V-夹于待测电阻Rx的两端，电流线I+、I-位于外侧，电压线V+、V-位于里侧，夹接牢固，以免测试线中途掉落。

【测试】选项，用于回路电阻测试。

选择【测试】进入测试界面。

测试界面依次有3个选项。

【启动】，用于启动一次测试。

【100A】，用于选择测试电流，选择这个选项，将会在【100A】和【200A】之间切换。

【10 s】，用于选择测试时间，选择这个选项，将会在【10 s】【20 s】【30 s】之间循环切换。

回路电阻测试仪简介安全操作及保养规程1. 简介回路电阻测试仪是用来测试电路中的电阻值以及接触电阻的电子设备。

该设备适用于电力、矿山、冶金、铁路、通讯等各领域的现场或车间使用。

回路电阻测试仪采用高精度、高速度、高稳定性数字技术，具有数据处理能力强、输出、显示准确、可靠性高等特点。

下面介绍一些安全操作及保养规程。

2. 安全操作规程2.1. 环境选择在使用回路电阻测试仪进行测试之前，需要选择一个干燥、通风、无尘、无腐蚀性气体的环境进行操作，以保证测试结果的准确性和设备的正常寿命。

2.2. 电路检查在进行电路测试之前，需要对电路进行检查，确保电路没有短路和开路等故障，以避免测试结果的误差。

2.3. 电路接线当进行电路测试时，需要注意电路接线的正确性。

应将测试仪的正极线和被测试电路的正极相连接，将测试仪的负极线和被测试电路的负极相连接，以确保测试的准确性。

2.4. 仪器放置在使用回路电阻测试仪时，需要将仪器放置在光滑、平稳、无震动波动的平面上，并确保设备周围没有高温、潮湿、有毒、易燃等物质，以保障测试的安全性。

2.5. 注意事项当进行电路测试时，需要注意以下几点：•仪器周围的环境温度不能超过-10℃~+40℃•仪器的运行电压不能超过+-10%的额定值•仪器运行时要保持通风良好，避免过高的湿度和灰尘进入设备内部。

3. 保养规程回路电阻测试仪的保养能够延长设备的使用寿命，提高设备的稳定性和工作效率。

3.1. 设备运行中的保养在设备运行中，需要注意以下几点：•保持设备周围的环境干燥，避免设备受潮•不要使用过多的电力，以避免设备过载•定期对设备进行保养，参照有关的保养标准3.2. 设备长期不用的保养在设备长期不用时，需要注意以下几点：•对设备进行清洁，确保设备无尘•对设备进行防潮工作，防止设备因潮湿而损坏•对设备进行包装，以免设备收到碰撞或挤压而损坏4. 结论回路电阻测试仪是一种功能强大的电子设备，其使用和保养规程对于保障设备的安全和稳定性非常重要。

目录一、概述 (2)二、安全措施 (2)三、性能特点 (3)四、技术指标 (3)五、仪器操作及功能介绍 (4)六、测试与操作方法 (5)七、PC软件操作 (11)附录一：接触（回路）电阻基本知识 (11)附录二：断路器导电接触（回路）电阻标准参考值 (12)八、标准配置 (13)售后服务 (13)HDHL-100A智能回路电阻测试仪一、概述开关柜中断路器及大型高压开关（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。

导电性能的优劣可以通过导电回路电阻的大小反映出来。

因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。

一般过去使用双臂电桥。

由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。

同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。

回路电阻测试仪是我公司为适应GB50150-2006和DL/T845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。

二、安全措施1、操作者应具备一般电器设备或仪器的使用常识。

2、使用本仪器前要认真阅读使用说明书。

3、对仪器的调整维修必须由专业人员进行，不要自行处理。

4、仪器应避免剧烈震动，避免高温和阳光直射。

5、本仪器为测量纯电阻回路设计，不得测量感性回路。

6、测试中不能拆除测试线。

7、仪器接地线必须接好三、性能特点1、测试电流大，完全符合有关测试接触电阻的国家标准要求。

2、测试电流来自高精度的100A/200A开关式恒流电源，无需人工调节，测试迅速准确。

3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

4、测试速度快，USB接口可PC机连接，上传导出试验数据。

5、长时间工作，设有过热保护电路，仪器可靠稳定。

6、操作简便，重量轻。

四、技术指标1、测试电流：型号测试电流HDHL-100A50A、100A2、测量范围：型号测试电流测量范围HDHL-100A50A1-3000.00μΩ100A3、最小分辨率：0.01μΩ4、准确度：0.5%5、工作方式：可设置输出时间6、电源：AC220V±10％50Hz7、消耗功率：型号功率HDHL-100A≤500W8、使用温度：-20℃～40℃9、相对湿度：≤80%RH，不结露10、重量:型号重量HDHL-100A5Kg五、仪器操作及功能介绍回路电阻测试仪仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

回路电阻检测仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (5)二、用途 (5)三、性能特点 (5)四、技术指标 (6)五、面板结构 (6)六、工作原理 (7)七、操作方法 (7)八、故障现象及排除 (8)一、概述目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。

在测量高压开关导电回路的回路电阻时，由于受到油膜和动、静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。

因此，电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

二、用途HTHL-200A回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

三、性能特点(1)大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

电气检测设备回路电阻测试仪操作规程1、使用说明打开仪器机箱检查各附件是否齐全，按下图接线。

1、电阻测量图二：被试品接线图将连线接好后，打开仪器右上角的电源开关，打开电源后仪器进入下图所示界面：图三：开机界面进入上图界面后，点击键盘“计时”按进行测量时间设定。

按＂计时＂键进入时间设置菜单如下图所示：图四：测量时间设定菜单进入上菜单后时行测量时间设定，根据键盘提示进行测量时间设置，设置完成后按＂确定＂键进入待测量界面，如下图所示：图五：待测量工作界面此时可按＂测量＂键进行测量，测量状态如下图所示：图六：测量界面测量完成后按＂停止＂键完成此次测量，测量停止后可直接按打印键进行本次测量数据的打印，打印前先输入报告编号 , 如下图所示：图七：设置报告编号菜单此报告编号为１０年０９月份第０６台开关 A 相电阻，报告编号设置完成后按“确定”键进入打印菜单，打印菜单如下图所示：图八：打印报告菜单到此本次所有测量步骤完后，测量完成后保存打印测量报告以便日后查找及分析数据。

所有试验完成后，请关闭电源，拆除测量线路，保持仪器表面清洁。

1、故障分析与排除如果在使用过程中，发现仪器有故障现象，请根据本公司提供的分析排除方μΩ式进行逐步排查，如果不能自行修复请速至电本公司，由本公司技术人员对故障分析后，得出快速的排除方法故障现象原因分析排除方法备注开机无任何 1. 电源未接通接通电源更换保险显示 2.仪器 10A重新安装保险管管应更换保险管未安或更换保险管同型号保装好或开路险管测试线路太更换截面积较大输出电流达长即导线截导线不到 100A面积过小1. 待检设备开检查设备排除故路障无电流输出2. 试验回路由检查试验回路排开路故障除开路故障2、注意事项a.试验时接地端必须可靠接地；b.试验时不允许不相干的物品堆放在设备面板上和周围；c. 开机前请检查电源电压：交流220V ± 10% 50Hz；d.更换保险管和配件时，使用与本仪器相同的型号；e.注意防潮防油污；f.试验时确认被测设备已断电，并与其它带电设备断开。

/380
回路电阻测试仪说明书
智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。

是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。

其电流采用国家标准所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。

本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。

面板说明及接线
接地端：连接大地的连接端。

打印机：打印机是热敏打印机，当试验完成后按键盘上的“打印”按钮打印试验结果。

RS232：RS232是与计算机相连的串口通信接口，是用户选配接口，本装置没有配置这个接口。

LCD对比度：因为液晶显示屏在温度和光线有所不同时稍有些变化，可能过LCD对比度调节背光到适合亮度。

LCD： 320X240像素点阵白色背光液晶，在阳光和黑暗环境下都十分清楚。

电源开关：工作电源，带保险丝。

注意事项：有一些简短的提示语句和安装接线图。

/380接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。

键盘：由上、下、左、右、设置、打印、确定、取消8个键组成，是用户和设备交互的终
端。

故障分析与排除
注意事项
1. 打开电源测试之前，应先将电流输出端与被试品接好。

2.仪器应放置于干燥、通风，无腐蚀性气体的室内。

3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。

4. 请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。

5.为发挥本产品的优秀性能,在使用本公司产品前请仔细阅读使用说明书。

回路电阻测试仪操作规程
《回路电阻测试仪操作规程》
1. 前言
回路电阻测试仪是用于测试电气设备、电路和线路的工具，确保其安全可靠性。

为了正确操作和使用回路电阻测试仪，特制订了以下操作规程。

2. 检查设备
在进行测试之前，首先要对回路电阻测试仪进行检查。

检查设备的外观是否有损坏，电缆是否完好，连接是否牢固，测量头部分是否清洁等。

若发现有异常情况，应立即修复或更换设备。

3. 连接接线
正确连接接线是测试的基础。

在接线时，必须严格按照设备说明书上的接线图进行连接，确保测试的准确性。

4. 设置参数
在进行测试之前，需要根据实际情况设置合适的测试参数，包括测试的电压、电流和测量范围等。

必须确保参数的正确性，以免影响测试结果。

5. 进行测试
进行测试时，操作人员必须严格按照操作规程进行操作，确保测试的安全和准确性。

在测试过程中，应保持专注、稳定地进行操作，不得造成设备或人员的损坏。

6. 处理结果
在测试完成后，需要对测试结果进行分析和处理。

若测试结果正常，则可以继续使用设备或线路；若测试结果异常，则需要及时排查并处理异常情况。

7. 维护设备
在测试结束后，需要对回路电阻测试仪进行清洁和维护，确保设备的良好状态。

同时，需要定期对设备进行保养和维修，延长设备的使用寿命。

8. 结语
回路电阻测试仪是一项重要的测试工具，正确的操作和使用对设备和线路的安全性至关重要。

遵守操作规程，严格执行测试步骤，确保测试结果的准确性和可靠性。
