第六章隧道钻爆法开挖施工技术6。

1 隧道爆破的基本概念隧道开挖爆破是单自由面条件下的岩石爆破,爆破条件往往是很差的，要求的爆破技术较高。

特点是:爆破自由面少，一般只有一个自由面，而且是大致与炮眼方向垂直。

炮眼数目与炸药消耗量多.隧道开挖爆破涉及的主要名词如下：掏槽、光面爆破、预裂爆破。

循环进尺：一次开挖爆破的隧道进尺。

炮眼间距：同一并排两相邻炮眼的中心距离。

抵抗线：药包中心至自由面的最小距离.炮眼利用率:实际循环进尺与炮眼深度之比。

掏槽眼：开挖断面中部偏下，最先起爆的炮眼。

辅助眼：掏槽眼之外、周边眼之内的所有炮眼。

周边眼：周边轮廓线上的炮眼。

底板眼：隧道底边上的炮眼。

炸药的敏感度。

爆力和猛度。

炸药爆炸的稳定性。

6.2。

1.1 全断面开挖法适用条件：岩石坚固性中等以上、裂隙节理不发育、围岩整体性较好、断面小于100M2。

优点：可采用深孔爆破、空间大、通风容易、宜采用大型机械。

6。

2。

1.2 台阶开挖法适用条件：岩石坚固性中等以下、裂隙节理发育、围岩整体性较差。

台阶开挖法又分为:正台阶开挖法反（倒）台阶开挖法6。

2.1。

3 导洞开挖法导洞开挖法：根据主导洞位置分为上导洞、下导洞、侧导洞。

6.2.2 影响开挖方法的因素一、地质条件二、洞室的断面面积三、洞室的支护形式四、装运条件五、施工队伍与设备条件6.3 隧道爆破技术工作面的炮眼根据不同的功能分为：（1）掏槽眼（又名掏心眼）（2）辅助眼（又名崩落眼）(3)周边眼。

6。

3。

1 爆破参数隧道掘进爆破技术主要包括以下几个问题：正确确定爆破参数；选择合理的炮眼排列方式；采用有效的控制轮廓措施；解决施工操作中的安全问题。

一、爆破参数的确定原则其主要标志应当是：炮眼利用率高,应在90％以上；巷道断面轮廓合乎规格，超欠挖量不大，对围岩破坏小;岩堆比较集中，岩块大小合适，有利于装岩运输;炮眼数目少,爆破材料消耗少。

二、爆破参数爆破参数是指爆破工作中的主要技术指标。

它包括：炸药消耗量、炮眼直径、炮眼深度、炮眼数目、炮眼利用率、最小抵抗线等.6.3。

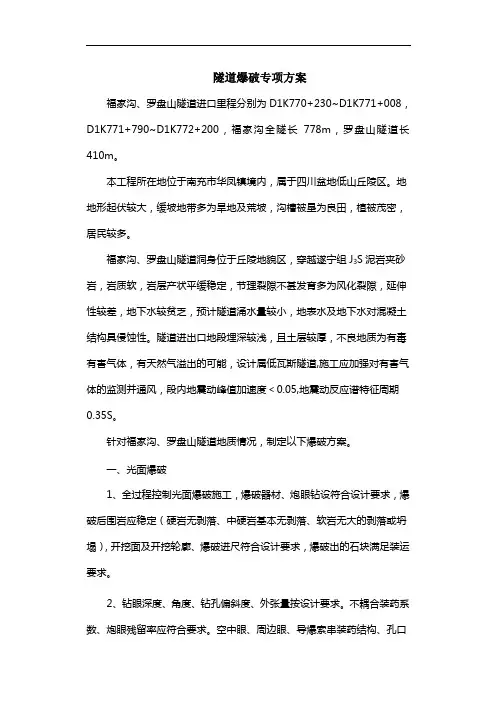

隧道爆破专项方案福家沟、罗盘山隧道进口里程分别为D1K770+230~D1K771+008，D1K771+790~D1K772+200，福家沟全隧长778m，罗盘山隧道长410m。

本工程所在地位于南充市华凤镇境内，属于四川盆地低山丘陵区。

地地形起伏较大，缓坡地带多为旱地及荒坡，沟槽被垦为良田，植被茂密，居民较多。

S泥岩夹砂岩，福家沟、罗盘山隧道洞身位于丘陵地貌区，穿越遂宁组J3岩质软，岩层产状平缓稳定，节理裂隙不甚发育多为风化裂隙，延伸性较差，地下水较贫乏，预计隧道涌水量较小，地表水及地下水对混凝土结构具侵蚀性。

隧道进出口地段埋深较浅，且土层较厚，不良地质为有毒有害气体，有天然气溢出的可能，设计属低瓦斯隧道,施工应加强对有害气体的监测并通风，段内地震动峰值加速度＜0.05,地震动反应谱特征周期0.35S。

针对福家沟、罗盘山隧道地质情况，制定以下爆破方案。

一、光面爆破1、全过程控制光面爆破施工，爆破器材、炮眼钻设符合设计要求，爆破后围岩应稳定（硬岩无剥落、中硬岩基本无剥落、软岩无大的剥落或坍塌），开挖面及开挖轮廓、爆破进尺符合设计要求，爆破出的石块满足装运要求。

2、钻眼深度、角度、钻孔偏斜度、外张量按设计要求。

不耦合装药系数、炮眼残留率应符合要求。

空中眼、周边眼、导爆索串装药结构、孔口堵塞长度、最小抵抗线、相对距离参数符合要求，控制最佳爆破效果。

3、雷管经检查试爆，电雷管还须专用爆破仪表逐个进行电阻检查。

已生铜锈、变形、破损或加强帽歪斜的雷管不得使用。

起爆药包在装药时临时制作，制作时不得将雷管直接插入起爆药包内，先用直径与雷管相同的木条或竹管在药包一端插入一个深度为雷管长度1.5倍的小孔，然后放入以接好引线的雷管，并将孔口封好。

4、药量经过计算，一般小炮只准采用松动药包，不得采用抛郑药包。

采用裸体药包须经施工负责人许可，不得任意施放。

警戒距离，一般小炮距放炮地点200m以外，用药量较多的爆破及特殊爆破，警戒距离经过计算决定。

隧道爆破
隧道区内地表水系不发育，隧道工程区域未见地表径流，地表溪流受 降水影响较大，即雨季水量较大，旱季则流量变小，这些水流对隧道 洞身施工有较大的影响。地下水为表层残坡积中的孔隙水及基岩风化 带内的裂隙水，水量大小受孔隙率、裂隙发育程度及季节变化影响。 隧道穿越部位潜水的埋深较深，排泄条件和水位变化受大气降水影响 较大。基岩裂隙水主要为风化裂隙水，主要分布于基岩表部的节理、 裂隙中，含水层厚度较小，水位变化大，多为潜水，局部具承压性。 地下水影响隧道施工，施工时要注意排水、预防涌水。
5
底板眼
合计
15
72
100
MS9
2
0.4
6
29.15
6、围岩炮眼分布及药量布置
Ⅴ级围岩炮眼分布及药量布置表
装药 孔深 雷管段 序号 炮眼名称 炮眼个数 （cm） 别 每孔药卷 单孔装药 总装药量 量（kg） （kg） 数 2 MS3 0.4 1 爆破孔1 16 110 6.4 2 110 MS5 0.4 2 爆破孔2 15 6 2 110 0.4 3 爆破孔3 19 MS7 7.6 0.75 100 0.15 4 周边眼 21 MS8 3.15 2 100 MS9 0.4 5 底板眼 15 6 合计 72 29.15
5、炮眼布置图
环形开挖预留核心土炮眼布置图
6、围岩炮眼分布及药量布置
Ⅴ级围岩炮眼分布及药量布置表
装药 孔深 雷管段 序号 炮眼名称 炮眼个数 （cm） 别 每孔药卷 单孔装药 总装药量 量（kg） （kg） 数 2 MS3 0.4 1 爆破孔1 16 110 6.4 2 3 4 爆破孔2 爆破孔3 周边眼 15 19 21 110 110 100 MS5 MS7 MS8 2 2 0.75 0.4 0.4 0.15 6 7.6 3.15

其作用是炸出较平整的隧道断面轮廓。 按其所在位置的不同，又可分为帮眼、顶眼、 底眼。
第三节 掏槽眼布置 一、斜眼掏槽
斜眼掏槽（incline cut）的特点是掏槽眼与 开挖断面斜交，它的种类很多，如锥形掏槽、爬 眼掏槽、各种楔形掏槽、单向掏槽等。隧道爆破 中常用的是垂直楔形掏槽和锥形掏槽。
(一)斜眼掏槽布置形式
三、岩石隧道爆破特点
➢ 临空面少 ➢ 要求高 ➢ 地质条件复杂
第二节 炮眼的种类及作用
➢ 掏槽眼 ➢ 辅助眼 ➢ 周边眼
图5-1 炮眼布置图
一、掏槽眼
针对隧道开挖爆破只有一个临空面的特点，为 提高爆破效果，宜先在开挖断面的适当位置（一 般在中央偏下部)布置几个装药量较多的炮眼,如 图5-1中的红色炮眼。
散。
b
L=0.5~0.7B
α
B
❖ 复式楔形掏槽 为了提高循环进尺，可以采用复式楔形掏槽
➢锥形掏槽
这种炮眼呈角锥形布置，各掏槽眼以相等或近 似相等的角度向工作面中心轴线倾斜，眼底趋于 集中，但互相并不贯通，爆破后形成锥形槽。
根据掏槽炮眼数目的不同分为三角锥、四角锥、 五角锥等。
(a)三角锥 (b)四角锥 (c)五角锥
Aad
A
2
a
a
2
(
d
2
)
d
φ 中空眼
d 炮眼
一般情况下不大于空眼直径的2倍 常用的空眼直径为102mm，眼距采用18~20cm
➢ 空眼数目
空眼数目越多掏槽爆破效果越好；炮眼越深空 眼数目越多。 ➢ 装药
装药长度占全眼长的70~90%
➢ 辅助抛掷
将空眼加深100~200mm，并在空眼底部放1~2 卷炸药。 ➢ 钻眼质量

⑶定位开眼
按炮眼布置正确钻孔，掏槽眼和周边眼的钻孔精度要高，开眼误差控制在3cm和5cm以内。
⑷钻眼
司钻工要熟悉炮眼布置，要能熟练地操纵凿岩机械，特别是钻周边眼，一定要由有较丰富经验的老钻工司钻，以确保周边眼准确的外插角，尽可能使两茬炮交界处台阶小于15cm。同时，要根据眼口的位置、岩石的凹凸程度调整炮眼深度，以保证炮眼底在同一平面上。周边眼与辅助眼的眼底在同一垂直面上，掏槽眼要加深10cm。炮眼的深度和角度要符合设计要求。掏槽眼眼口间距误差和眼底间距误差不得大于5cm；辅助眼眼口排拒、行距误差均不得大于10cm；周边眼眼口位置误差不得大于5cm，眼底不得超出开挖断面轮廓线15cm。
施工技术交底
施工单位名称：中国建筑股份有限公司武黄城际铁路二标项目经理部一分部
交底日期：编号：HBCJ WHSG2JD-ZY-
工程名称
魏家庄隧道
里程/桩号
DK14+460～DK15+200
设计文件图号
施工部位
开挖爆破
技术交底内容：
爆破工艺流程、爆破方法、爆破注意事项。
技术措施：
1.光面爆破工艺流程
工艺流程见光面爆破工艺流程图。
6
雷管用量
发
217
7
炸药用量
Kg
311.73
8
比钻眼数
个/m2
1.42
9
比钻眼量
m/m3
1.50
10
比装药量
Kg/m3
0.79
11
单位体积岩体耗雷管量
发/m3
0.24
12
预计炮眼利用率
%
93
6.7正台阶光面爆破施工
采用正台阶法掘进。爆破器材选用2#岩石硝铵炸药、普通毫秒延期电雷管起爆系统，毫秒微差有序起爆。

罗望六标隧道光面爆破报告
罗望六标纳上1号、2号、3号隧道围岩为4级、5级。

现阶段纳上1号、2号隧道围岩为4级，岩体为中风化泥质粉砂岩夹泥岩，节理裂隙发育，岩体破碎，呈裂隙块状结构，围岩自稳能力差，且存在夹泥岩，故给开挖带来诸多不便，特别是对超欠挖的影响较大。

经我部长期研究，结合隧道特殊地质情况，我部与施工班组长期共同探索，周边眼残眼保存率有所提升，下面对炮眼布置间距及用药量进行简单介绍。

炮眼布置情况：周边眼布设46个，拱顶26个，拱腰两侧各5个，拱脚两侧各5个，拱顶炮眼间距35cm，拱腰间距40cm，拱脚45cm；抵抗线的距离为40cm，二圈眼间距控制在75cm；三圈辅助眼炮眼间距为1m，扩槽眼炮眼间距为60cm，掏槽眼60cm呈矩形分布。

具体炮眼间距布置图如下：
炸药用量情况：炸药使用32#乳化炸药，周边眼拱顶单孔用药3/2节，分段装药用红线连接，拱腰为单孔3/2节，分段装药用红线连接，拱脚单孔2节，分
段装药红线连接；二圈辅助眼拱顶5节，拱腰5节，拱脚5节；三圈眼单孔拱顶6节，拱腰6节，拱底7节；扩槽眼10节，掏槽眼11节。

上述用药量为进尺4m 用药量，分段装药，分段爆破，毫秒管分段一般为5、7、9、11、13、15几个段位，常用5段起炮，毫秒管单次用量一般为170发，炸药用量为168kg。

4级围光面爆破4m进尺炮眼药量分配表。

4.3距井下爆破器材库 30m 以内的区域不应进 行爆破作业。在离爆破器材库 30～100m 区域内进 行爆破时，人员不应停留在爆破器材库内。 4.4地下爆破时，应明确划定警戒区，设立警戒 人员和标识，并并应采用适合井下的声响信号。发 布的“预警信号”、“起爆信号”、“解除警报信 号”，应确保受影响人员均能辨识。 4.5 地下爆破应有良好照明，距爆破作业面 100m 范围内照明电压不得超过 36V。
⑤混合掏槽
2)平行空眼直线掏槽 平行空眼直线掏槽以称直眼掏槽，所有 掏槽孔都与工作面垂直，且相互平行，其中 有几个不装药的空眼，作为装药炮眼爆破时 的辅助自由面和破碎体的补偿空间。通常用 分为龟裂掏槽、桶形掏槽和螺旋形掏槽。
①龟裂掏槽 • 无论是垂直龟裂掏槽，还是水平龟裂掏槽， 掏槽眼均布在一条直线上，彼此间严格平行，装 药眼与空眼间隔布置。 • 一般布置3-7个，眼间距离8-15cm。
式中：N——炮孔数目，个 f——岩石坚固性系数 S——巷道掘进断面，m2
（4）单位炸药消耗量 单位炸药消耗量的大小取决于炸药性能、岩石性质、 巷道断面、炮眼直径和炮眼深度等因素。 1）修正普氏公式：
式中:q——单位炸药消耗量，kg/m3 f——岩石坚固系数； S——巷道掘进断面，m2 ko——考虑炸药爆力的校正系数，ko＝ 525/p,p为爆力。
3隧道爆破设计 （1）隧道爆破设计程序和主要内容 隧道设计分两个阶：即准备阶段和设计阶段。 ① 准备阶段：查阅工程设计图纸，了解工程基 本情况、熟悉施工组织设计内容和要求。 ②设计阶段：根据施工要求，选择爆破方案、 爆破参数、制定安全技术措施、施工进度计划、质 量保证措施、文明施工和应急措施等。
（2）隧道设计内容 1)方案选择 a、编制说明 b、工程概况 c、工程地质 d、爆破施工环境 e、选择隧道掘进的方法； f、选择钻孔用具； g、选择炮孔直径大小、进尺循环； h、选择爆破器材和单位炸药消耗量； i、选择起爆网路、起爆器材和段位差别。

水工隧洞光面爆破施工指导一．概况福安市湾坞供水工程主洞形式采用城门型，断面尺度为2.2 m×2。

5m、2。

0m×2。

2m。

从设计资料分析,洞身段均以Ⅰ～Ⅱ、Ⅲ类围岩为主,隧洞进出口为Ⅳ类围岩。

二、施工放样在隧洞开挖前应对原有导线点进行复测，确保导线点的正确性。

隧洞开挖后应及时进行导线加密测量,并对加密导线点进行平差计算。

隧洞施工时应及时快速进行隧洞中心线的放样工作,并做好隧洞高程腰线以便施工时进行高程控制。

三．施工方案隧洞开挖采用钻爆法（其工艺流程见图2—1），以新奥法理论指导施工.采用全断面开挖，光面爆破。

采用直线型掏槽,按设计开挖轮廓线布置周边炮眼、辅助眼。

工作面同时开动2台YT-27型气腿式凿岩机钻眼作业.2#岩石硝铵炸药(有水地段采用乳化炸药），周边眼采用中φ25光爆小药卷，8#纸雷管簇联非电毫秒导爆雷管起爆。

图2-1 钻爆法开挖施工工艺流程框图3。

1具体施工技术方案㈠施工围堰隧洞口临近河道地段河道涨水时易倒灌洞内,隧洞施工时必须在其洞口附近设置施工围堰.围堰施工方法根据实际情况（了解当地最大洪水）采用两种方案。

第一:在河道两岸原河堤的位置加高培厚。

采用人工配合机械,人工编织袋装土筑围堰，填筑粘土心墙闭气，编织袋粘土用农用车或人力车运至工作面，用人工堆叠。

围堰的高度根据现场情况确定，堰顶高出水面至少1。

5m，围堰的顶宽1.2m，底宽3。

5～4m，坡度为1:0.8；第二:堤脚及基础若为砂砾透水层，在堤坝迎水坡铺设防渗膜布，防止水流渗入。

隧洞口附近没有河道地段在下暴雨时雨水易倒灌洞内，隧洞施工时必须在其洞口附近设置施工围堰。

围堰采用麻袋装土方式施工。

㈡施工排水①在洞脸顶部设排水沟下设集水井，挖一排水沟把水统一引至集水井处用潜水泵抽排，采用4—6 寸潜水泵抽水，用橡胶软管接至围堰3m 以外.②隧洞内渗水的抽排方案：工作面在出口处的向上坡方向开挖隧洞时，在洞室一侧开设排水沟,利用排水沟自流排水，排水沟随工作面的掘进开凿，并经常清理，必要时，设置水沟盖板。

二、辅助眼
位于掏槽眼与周边眼之间的炮眼称为辅助眼。 如图5-1中的黑色炮眼。
其作用是扩大掏槽眼炸出的槽腔，为周边眼爆 破创造临空面。
三、周边眼
周边眼(perimeter hole)。沿隧道周边布置 的炮眼称为周边眼。如图5-1中的蓝色炮眼。
其作用是炸出较平整的隧道断面轮廓。 按其所在位置的不同，又可分为帮眼、顶眼、 底眼。
一般取值范围为1.0---2.0，在孔距较小情 况下一般取大值。在岩石抗压强度较大时，一 般取小值。
❖ 装药量
周边眼的装药量通常以线装药密度表示。 施工中应根据孔距、光面层厚度、石质及炸 药种类等综合考虑确定装药量。
在光面层单独爆落时，周边眼的线装药密度 一般为0.15kg/m～0.25kg/m,全断面一次起爆 时，一般可达0.30kg/m～0.35kg/m。
楔形掏槽炮眼的对数视围岩类别而定：一般 Ⅳ级围岩，掏槽眼2对；Ⅲ围岩，掏槽眼2-3对；Ⅱ级围岩，掏槽眼3对；Ⅰ级围岩，掏 槽眼3--4对
➢楔形掏槽
❖ 楔形掏槽的分类及适用条件
分为：水平楔形掏槽和垂直楔形掏槽 水平楔形掏槽适用于岩层为水平层理时。 垂直楔形掏槽适用于中硬以上的均质岩石
(a)垂直楔形掏槽 (b)水平楔形掏槽
周边眼的间距E与光面层厚度W有着密切关系， 通常以周边眼的密集系数K（K=E/W）表示，其 大小对光面爆破效果有较大影响。
一般取K=0.8-1，过大会留下岩埂，过小， 形成凹坑
❖ 装药不耦合系数
在控制爆破中是一个很重要的参数。主要用 于预裂爆破与光面爆破。定义：炮孔直径与药 包直径之比.
用途：保护爆破的完整度，以防龟裂与减少 裂隙，保持岩体稳定性。用在预裂孔或周边眼 内。
第二节 掏槽眼布置

隧道爆破设计(1)爆破设计的原则尽量提高炸药能量利用率，以减少炸药用量。

采用光面爆破，要求炮眼痕迹残留率硬岩±90%；中硬岩±80%；软岩三60%。

减少对围岩的破坏，控制好开挖轮廓。

合理设计起爆顺序，提高光爆效果。

在保证安全的前提下，尽可能提高掘进速度、缩短工期。

掏槽及底板眼按抛掷爆破设计，采用楔形掏槽法，及充分利用楔形掏槽的易抛掷来减轻震动，保持围岩稳定。

其它炮眼采用浅孔微振动控制爆破，在保证爆破效果的前提下，尽量减少炮眼的炸药用量。

采用微差爆破，减少对围岩的扰动及降低振动强度，采取光面爆破。

(2)爆破参数的选定在进行钻爆参数设计前，先用工程模拟法初选爆破参数，再在洞外做单段爆破漏斗试验及三眼爆破成缝试验，通过现场的试验确定有关爆破参数。

结合隧道工程地质情况及类似工程施工经验进行爆破设计。

光面爆破参数见表3-1。

3)爆破器材的选定炸药选用2号岩石硝铵炸药，其规格为©25X200、©32X200两种。

有水地段选用乳化油炸药。

采用©32直径药卷，周边眼采用高效能控制爆破劈裂管耦合连续装药，其余眼采用集中装药，炮眼堵塞采用水压爆破技术堵塞,非电毫秒雷管起爆，火雷管引爆。

施工中根据地质变化不断调整爆破参数，以取得良好的光爆效果。

(4)钻爆作业施工工艺钻爆作业工艺框图见图3-1o图3-1光面钻爆作业施工工艺框图(5)钻爆施工①开挖准备风、水、电就绪，施工人员、机具准备就位。

②测量放线洞内导线控制网测量采用全站仪进行。

施工测量采用光电测距仪配水准仪进行。

测量作业由专业人员实施，每排炮后进行设计规格线测放，并根据爆破设计参数点布孔位。

周边轮廓线的放样允许误差应控制在土2cm以内。

断面测量滞后开挖面10〜15m,按5m间距进行，每个月进行一次洞轴线及坡度的全面检查、复核，确保测量控制工序质量。

③钻孔作业全断面法施工时，使用凿岩台车钻孔。

上下台阶法施工时，上台阶采用风钻人工钻孔，下台阶采用凿岩台车钻孔。

钻爆法施工要消除超欠挖难度非常大，但通过努力， 可将超欠挖控制到最低限度。
隧道施工中，我们对开挖方法描述最常见的就“光 面爆破” 。什么是光面爆破？怎么控制超欠挖和“向 开挖要效益”？带着这些问题，我们共同学习隧道开挖 爆破技术和超欠挖控制。
主要内容
隧道爆破施工
一、岩石隧道爆破特点 二、炮眼的种类及作用 三、掏槽眼类型及布置 四、周边眼控制爆破 五、隧道爆破参数及爆破设计 六、隧道钻爆施工 七、隧道爆破设计实例
图-1 炮眼布置图
（二）辅助眼
位于掏槽眼与周边眼之间的炮 眼称为辅助眼。如图-1中的黑色 炮眼。
其作用是扩大掏槽眼炸出的槽 腔，破碎隧道岩体，为周边眼爆 破创造临空面。
图-1 炮眼布置图
（三）周边眼
周边眼(perimeter hole)。
5m时，采用2沿临空隧孔； 道周边布置的炮眼称为 周边眼。如图-1中的蓝色炮 q—爆破每立方米岩石所需炸药的消耗
前言：钻爆法(drilling blast method)由于对地质条
件适应性强、开挖成本低，特别适合于坚硬岩石隧道、破 碎岩石隧道及大量短隧道的施工。虽然我国也在引进全断 面隧道掘进机(tunnel boring machine)，但是根据我国 的国情，钻爆法与掘进机在相当长的时间内将同时并存和 使用，钻爆法仍是隧道掘进的主要手段。
L
α
B——开挖断面宽度。
B
❖ 复式楔形掏槽
为了提高循环进尺，可以采用复式楔形掏槽。
隧道内采用的炮眼堵塞材料：一般为砂子和粘土混合物，其比例大致为砂子50%～40%，粘土50%～60%。 它是充分利用大直径空眼作为临空孔和岩石破碎后的膨胀空间，使爆破后能形成柱状槽口的掏槽爆破。 此外，还可将开挖面上部布置成弧形，下部布置成直线形，以构成混合型布置。 普通爆破开挖轮廓凸凹不平，应力集中，易掉块，安全隐患大，初支难以喷平，浪费大。 按每掘进循环的进尺数来确定 顺着拱部轮廓线，逐圈布置炮眼。 致密块状的花岗岩，Ⅲ级围岩。 揭开煤层前，掘进工作面到煤层之间，必须保持一定的岩柱，倾斜岩层为2m,缓倾斜岩层及倾斜煤层为1. 宜万铁路堡镇隧道位于长阳县的贺家坪镇和榔坪镇之间，隧道采用左、右两单线方案。 ——岩石抗压强度； 其厚度就是周边眼的最小抵抗线W。 首先计算周边眼数量N1和装药量Q1 不耦合装药：不耦合装药是指药包表面与炮眼孔壁之间保留一定间隙的装药方式。 采用过量装药，装药长度占全眼长的70~90%。 不连续装药：也叫间隔装药，药卷之间有空隙，一般用空气或填塞料分隔。

隧道常用爆破参数及爆破设计LT炸药名称型号换算系数炸药名称型号换算系数露天銨锑 2 1.00 硝酸銨 1.35岩石銨锑 1 0.80 黑火药 1.5岩石銨锑 2 0.88 銨油炸药 1.05～1.10 煤矿銨锑 1 0.97 52%胶质炸药耐冻0.78煤矿銨锑 2 1.12 35%胶质炸药耐冻0.93煤矿銨锑 3 1.16 梯恩梯0.95～1.00 软岩隧道爆破用药量K及有关参数地质条件开挖方法开挖断面(m2)眼深(m)眼径(mm)炮眼数(个)炸药类型K值(kg/m3)砂质页岩Ⅱ类拱部光面15·3 0·9 45 66 岩石硝铵0·3～0·4泥质页岩Ⅱ类半断面微台阶上32·06下63·701·1 45上111下120岩石硝铵上0·52下0·31千枚岩f=1~1·5半断面微台阶上14·5下30·771·0 45 上65下67岩石硝铵上0·61下0·42断层带砂岩Ⅱ类全断面预裂101·3 1·1 48 168乳胶与硝铵0·73断层带板岩Ⅱ～Ⅲ类全断面预裂72·5 1·3 48 147乳胶与硝铵0·75断层破碎带花岗岩Ⅱ类半断面正台阶上44·25下94·03·0 48上116下94水胶与硝铵上1·24下0·74断层破碎带片麻岩半断面正台阶上38下383·0 42上38下38岩石硝铵上1·74下0·7砂泥岩互层f=2·5～6 分部开挖50 1·6 42 294 岩石硝铵1·2中硬岩、硬岩隧道爆破用药量K及有关参数泥质厚层砂岩f=4～5全断面光面爆破46 2·5 50 91 硝铵炸药1·41泥砂岩R压=31·8MPa全断面光面爆破50 1·8 50 126 硝铵炸药1·8Ⅳ类围岩全断面光面爆破90 3·2 48 136 硝铵炸药0·87中厚层隐晶质灰岩Ⅳ～Ⅴ类全断面预裂爆破100·7 5·0 48 200 硝铵炸药1·75Ⅲ类围岩石（等差爆破）全断面光面爆破90 5·0 48 185抗水、硝铵1·85砂岩、板岩Ⅳ～Ⅴ类全断面光面爆破96·2 5·0 48 180抗水、硝铵1·63花岗岩Ⅳ类（已有导坑）全断面光面爆破75·72 3·2 48 142防水、硝铵1·66砂岩、板岩Ⅳ～Ⅴ类全断面光面爆破101·3 5·0 48 198乳胶、炸药1·95花岗岩Ⅴ类全断面光面爆破93·5 5·0 48 198水胶、防水、硝铵1·43Ⅳ～Ⅴ类全断面光面爆破81～854·0～5·048180～2001·74 单位耗药量（四）坚硬岩石低台阶（H＜2w）爆破耗药量及主要参数孔径(mm)台阶高(m)孔深(m)抵抗线(m)孔间距(m)堵塞(m)装药量(kg)单耗(kg/m3)26~34 0·20·60·40·5 0·5 0·051·2526~34 0·30·60·40·50·50·050·83 26~34 0·40·60·40·50·50·050·63 26~34 0·60·90·50·650·80·100·51 26~34 0·81·10·60·750·90·200·56 26~34 1·01·40·81·01·00·40 0·50 51 1·0 1·4 0·8 1·0 1·10·4 0·5 51 1·5 2·0 1·0 1·2 1·20·85 0·47 51 2·0 2·6 1·3 1·6 1·31·7 0·41 51 2·5 3·2 1·5 1·9 1·52·7 0·38 64 1·0 1·4 0·8 1·0 1·10·4 0·5 64 2·0 2·7 1·3 1·6 1·51·9 0·46 64 3·0 3·8 1·6 2·0 1·63·8 0·40 64 4·0 4·9 2·1 2·6 2·06·5 0·30 76 1·0 1·6 1·1 1·3 1·20·57 0·40 76 2·0 2·6 1·3 1·6 1·31·7 0·41 76 3·0 3·8 1·5 1·8 1·53·2 0·40 76 4·0 5·0 1·7 2·1 1·75·6 0·39 76 5·0 6·2 2·0 2·5 2·010·0 0·40 76 6·0 7·4 2·6 3·2 2·6 18·1 0·36单位耗药量K及其它参数（五）硬岩二级v形掏槽(竖向三排)装药量k及其它参数炮眼直径(mm) 掏槽深度(m) 抵抗线(m) 底部装药集中度(kg/m) 垂向炮眼个数30 1·5 1·0 0·9 338 1·6 1·2 1·4 345 1·8 1·5 2·0 351 2·0 2·0 2·6 3扇形掏槽钻爆参数炮眼直径(mm) 抵抗线(m) 掏槽深度(m) 底部装药集中度(kg/m) 水平向炮眼个数不装药段长度（m）30 0·8 1·5 0·9 3 0·540 0·9 1·6 1·6 3 0·5545 1·0 1·8 2·0 3 0·648 1·1 1·9 2·3 3 0·651 1·2 2·0 2·6 3 0·75对称掏槽中空孔径D、与掏槽眼中心最大间距a、装药量Q中空孔眼直径D（mm）50 2×57 75 85 100 2×75 110 125 150 200 掏槽中至空眼中a（mm）90 100 130 145 175 200 190 220 250 330装药量Q（kg/m）d=32 0·20 0·30 0·30 0·35 0·40 0·45 0·45 0·50 0·60 0·80 d=37 0·25 0·35 0·35 0·40 0·45 0·53 0·53 0·60 0·70 0·95 d=45 0·30 0·42 0·42 0·50 0·55 0·63 0·65 0·70 0·85 1·10深眼掏槽装药参数掏槽形式钻孔深度(m) 中空孔数(个)装药眼数(个)单孔药量(kg)装药集中度(kg/m)单位装药量(kg/m3)雷管段数单中空孔3·5 1 16 4·0 1·14 1·51 1~12 双中空孔3·5 5·15 2 14 5·85 1·14 1·31 1~7 三中空孔5·15 3 18 5·85 1·14 1·69 1~7 四中空孔3·5 4 18 4·0 1·14 1·70 1~12二、隧道爆破设计爆破设计（一）、规范规定《铁路隧道施工规范》（TB10204-2002）规定：光面爆破参数岩石类别周边眼间距E（cm）周边眼抵抗线W（cm）相对距离E/W装药集中度q（kg/m）极硬岩55～70 60～80 0.7～1.00.30～0.35硬岩45～65 60～80 0.7～1.00.20～0.30软质岩35～50 45～60 0.5～0.80.07～0.12预裂爆破参数岩石类别周边眼间距E（cm）至内排崩落眼间距（cm）装药集中度q（kg/m）极硬岩40～50 40 0.30～0.40硬岩40～45 40 0.20～0.25软质岩 35～40 350.07～0.12说明：1、上表所列参数适用于炮眼深度1.0～3.5m ，炮眼直径40～50mm ，药卷直径20～25mm ；2、当断面较小或围岩软弱、破碎或对曲线、折线开挖成形要求较高时，周边眼间距E 应取小值；3、周边眼抵抗线W 值在一般情况下均应大于周边眼间距E 值。
