短路电流限制技术在浙江电网的应用

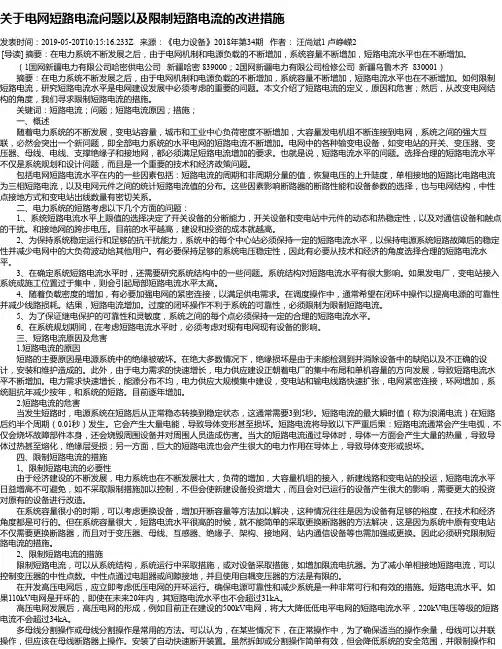

关于电网短路电流问题以及限制短路电流的改进措施发表时间：2019-05-20T10:15:16.233Z 来源：《电力设备》2018年第34期作者：汪尚斌1 卢峥嵘2[导读] 摘要：在电力系统不断发展之后，由于电网机制和电源负载的不断增加，系统容量不断增加，短路电流水平也在不断增加。

（1国网新疆电力有限公司哈密供电公司新疆哈密 839000；2国网新疆电力有限公司检修公司新疆乌鲁木齐 830001）摘要：在电力系统不断发展之后，由于电网机制和电源负载的不断增加，系统容量不断增加，短路电流水平也在不断增加。

如何限制短路电流，研究短路电流水平是电网建设发展中必须考虑的重要的问题。

本文介绍了短路电流的定义，原因和危害；然后，从改变电网结构的角度，我们寻求限制短路电流的措施。

关键词：短路电流；问题；短路电流原因；措施；一、概述随着电力系统的不断发展，变电站容量，城市和工业中心负荷密度不断增加，大容量发电机组不断连接到电网，系统之间的强大互联，必然会突出一个新问题，即全部电力系统的水平电网的短路电流不断增加。

电网中的各种输变电设备，如变电站的开关、变压器、变压器、母线、电线、支撑绝缘子和接地网，都必须满足短路电流增加的要求。

也就是说，短路电流水平的问题。

选择合理的短路电流水平不仅是系统规划和设计问题，而且是一个重要的技术和经济政策问题。

包括电网短路电流水平在内的一些因素包括：短路电流的周期和非周期分量的值，恢复电压的上升陡度，单相接地的短路比电路电流为三相短路电流，以及电网元件之间的统计短路电流值的分布。

这些因素影响断路器的断路性能和设备参数的选择，也与电网结构，中性点接地方式和变电站出线数量有密切关系。

二、电力系统的短路考虑以下几个方面的问题：1.、系统短路电流水平上限值的选择决定了开关设备的分断能力，开关设备和变电站中元件的动态和热稳定性，以及对通信设备和触点的干扰。

和接地网的跨步电压。

目前的水平越高，建设和投资的成本就越高。

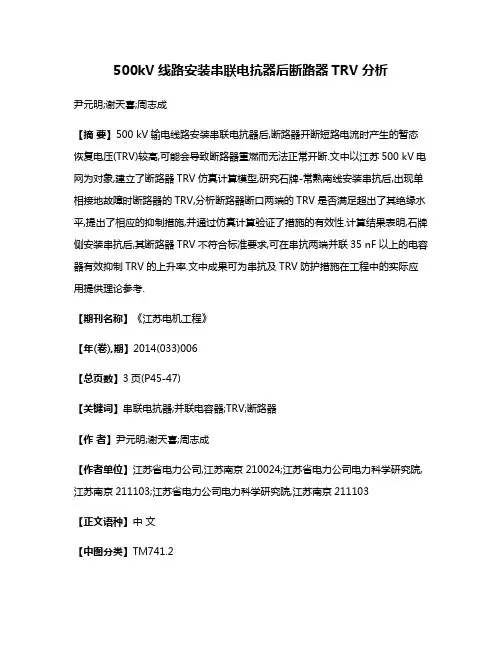

500kV线路安装串联电抗器后断路器TRV分析尹元明;谢天喜;周志成【摘要】500 kV输电线路安装串联电抗器后,断路器开断短路电流时产生的暂态恢复电压(TRV)较高,可能会导致断路器重燃而无法正常开断.文中以江苏500 kV电网为对象,建立了断路器TRV仿真计算模型,研究石牌-常熟南线安装串抗后,出现单相接地故障时断路器的TRV,分析断路器断口两端的TRV是否满足超出了其绝缘水平,提出了相应的抑制措施,并通过仿真计算验证了措施的有效性.计算结果表明,石牌侧安装串抗后,其断路器TRV不符合标准要求,可在串抗两端并联35 nF以上的电容器有效抑制TRV的上升率.文中成果可为串抗及TRV防护措施在工程中的实际应用提供理论参考.【期刊名称】《江苏电机工程》【年(卷),期】2014(033)006【总页数】3页(P45-47)【关键词】串联电抗器;并联电容器;TRV;断路器【作者】尹元明;谢天喜;周志成【作者单位】江苏省电力公司,江苏南京210024;江苏省电力公司电力科学研究院,江苏南京211103;江苏省电力公司电力科学研究院,江苏南京211103【正文语种】中文【中图分类】TM741.2随着电力系统规模的不断扩大，电网的短路电流水平日益提高，已经成为制约电网发展的重要因素之一[1]。

根据“2015～2020年江苏500 kV 电网发展规划研究报告”的规划网架和短路电流计算，“十二五”末至“十三五”期间，江苏电网在采取目前已有的控制方式后，500 kV 石牌—常熟南线路的短路电流将超过断路器的额定短路电流开断水平，需要采取适当的措施限制短路电流。

限制电网短路电流主要是优化网络结构和提高电网设备容量两个方面，包括提高电网电压等级、优化电网接线方式、采用串联电抗器、高阻抗变压器等。

上述方法各有特点，其中采用串联电抗器是一种技术较为成熟、工程实施可行性高且经济成本相对较低的措施[2]。

目前国外已有巴西、美国、加拿大等多国应用了这项技术。

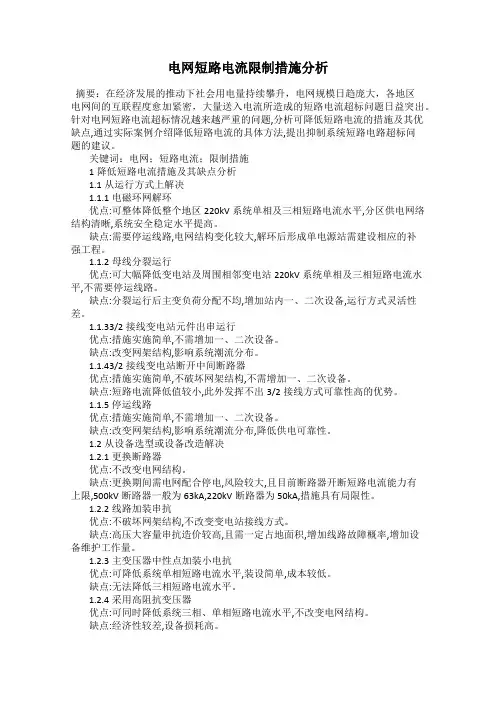

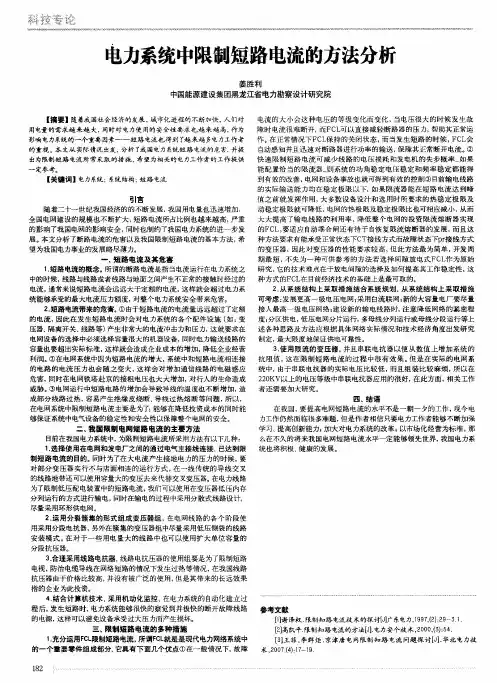

电网短路电流限制措施分析摘要：在经济发展的推动下社会用电量持续攀升，电网规模日趋庞大，各地区电网间的互联程度愈加紧密，大量送入电流所造成的短路电流超标问题日益突出。

针对电网短路电流超标情况越来越严重的问题,分析可降低短路电流的措施及其优缺点,通过实际案例介绍降低短路电流的具体方法,提出抑制系统短路电路超标问题的建议。

关键词：电网；短路电流；限制措施1降低短路电流措施及其缺点分析1.1从运行方式上解决1.1.1电磁环网解环优点:可整体降低整个地区220kV系统单相及三相短路电流水平,分区供电网络结构清晰,系统安全稳定水平提高。

缺点:需要停运线路,电网结构变化较大,解环后形成单电源站需建设相应的补强工程。

1.1.2母线分裂运行优点:可大幅降低变电站及周围相邻变电站220kV系统单相及三相短路电流水平,不需要停运线路。

缺点:分裂运行后主变负荷分配不均,增加站内一、二次设备,运行方式灵活性差。

1.1.33/2接线变电站元件出串运行优点:措施实施简单,不需增加一、二次设备。

缺点:改变网架结构,影响系统潮流分布。

1.1.43/2接线变电站断开中间断路器优点:措施实施简单,不破坏网架结构,不需增加一、二次设备。

缺点:短路电流降低值较小,此外发挥不出3/2接线方式可靠性高的优势。

1.1.5停运线路优点:措施实施简单,不需增加一、二次设备。

缺点:改变网架结构,影响系统潮流分布,降低供电可靠性。

1.2从设备选型或设备改造解决1.2.1更换断路器优点:不改变电网结构。

缺点:更换期间需电网配合停电,风险较大,且目前断路器开断短路电流能力有上限,500kV断路器一般为63kA,220kV断路器为50kA,措施具有局限性。

1.2.2线路加装串抗优点:不破坏网架结构,不改变变电站接线方式。

缺点:高压大容量串抗造价较高,且需一定占地面积,增加线路故障概率,增加设备维护工作量。

1.2.3主变压器中性点加装小电抗优点:可降低系统单相短路电流水平,装设简单,成本较低。

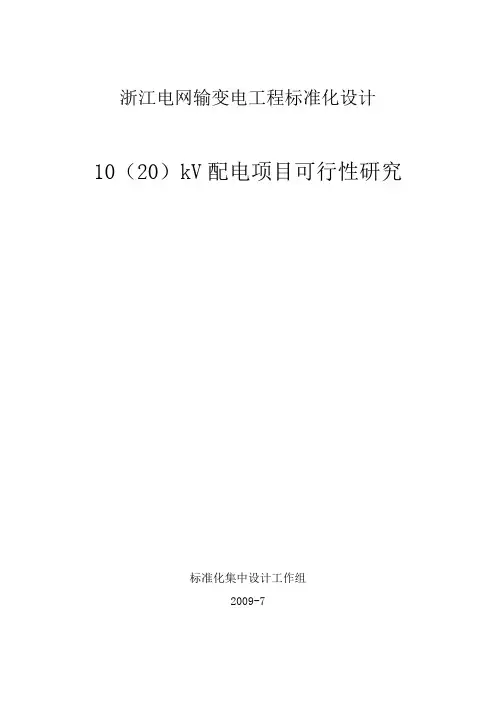

浙江电网输变电工程标准化设计10（20）kV配电项目可行性研究标准化集中设计工作组2009-7目录范围 (1)主要设计规定 (2)1、概述 (3)1.1设计依据 (3)1.2工程概况 (3)1.3主要设计原则 (3)1.4设计范围 (3)1.5投资估算 (3)2、电力系统 (3)2.1电网概况 (3)2.2建设必要性 (4)2.3系统接入方案 (4)2.4建设规模 (4)2.4.1开关站 (4)2.4.2 配电站 (5)2.4.3 箱式变电站 (5)2.4.4柱上变压器台 (6)2.5对主要电气设备参数的要求 (6)2.5.1母线容量 (6)2.5.2短路电流水平 (6)2.5.3无功补偿 (7)2.5.4主变选型 (7)2.5.5接线组别 (7)2.5.6调压抽头 (7)2.5.7额定电压、电流 (7)2.5.8电能量计量系统配置方案 (7)3、站址选择和工程设想 (7)3.1站址选择 (7)3.1.1选所经过 (7)3.1.2站址方案 (7)3.1.3站址方案比较及推荐意见 (8)3.2工程设想 (8)3.2.1站址分析 (8)3.2.2站址地质条件 (8)3.2.3站址水文气象条件 (8)3.2.4电气主接线 (9)3.2.5主变压器绕组接线方式 (9)3.2.6总平面布置 (9)3.2.7主要电气设备、导体选型 (10)3.2.8 防雷、接地 (11)3.2.9动力、照明 (11)3.2.10消防及通风 (12)3.2.11电气二次部分（配置继电保护装置的10（20）kV开关站） (12)3.2.12 建筑规模及结构设想 (13)3.2.12.1 总平面布置 (13)3.2.12.2 建、构筑物 (13)3.2.12.3 站区给排水 (14)3.2.12.4 消防 (14)3.2.12.5 采暖通风 (14)3.2.12.6 环境保护与场地处理 (14)4、输电线路路径选择和工程设想 (15)4.1路径选择 (15)4.1.1系统概况 (15)4.1.2进出线走廊 (15)4.1.3 路径方案 (15)4.1.4路径地质条件 (16)4.1.5路径水文气象条件 (16)4.2工程设想 (16)4.2.1气象条件 (16)4.2.2导线选型 (17)4.2.3主要杆塔和基础型式 (19)4.2.4电瓷金具及防雷 (20)4.2.5电缆敷设主要模块技术组合 (20)5、技经部分 (21)5.1编制依据和原则 (21)5.2投资估算 (23)6、图纸 (24)6.1一般提供下表所示设计图纸： (24)6.2图纸深度要求： (24)7、有关协议 (25)范围本标准适用于浙江电网10（20）kV配网工程的可行性研究设计，对于改造和扩建工程可参考本标准进行相应设计。

--

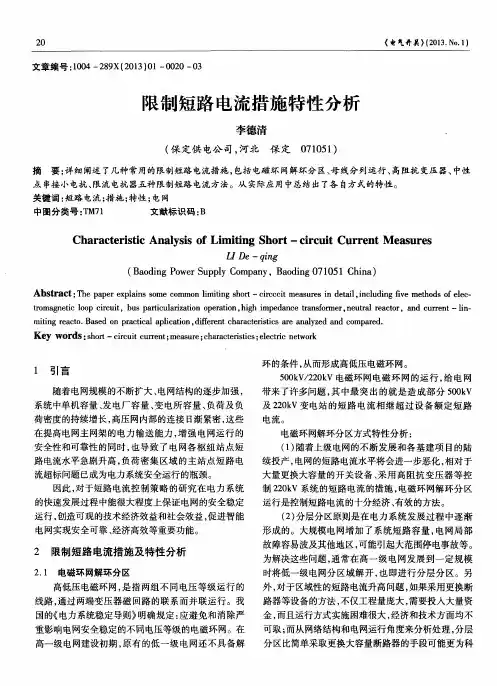

限制短路电流的措施
一、从电网结构上可以采取的限流措施
1）在电力系统的主网加强联系后，将次级电网解环运行；
2）在允许的范围内，增大系统的零序阻抗、例如采用不带第三绕组或第三绕组为星形接线的全星形变压器，减少变压器中性点的接地点，可以减少系统的单相短路电流；
3）加大变压器的阻抗，或将自耦变压器改为普通三绕组变压器，可以减小短路电流，但一般不宜采取此类措施；
4）根据供电的需要，提高电力系统的电压等级，可以有效地限制短路电流；5）采用直流输电或直流联网，可以限制系统的短路电流。

二、发电厂和变电所中可以采取的限流措施
1）发电厂中，在发电机电压母线分段回路中安装电抗器；
2）变压器分裂运行；
3）变电所中，在变压器回路中装设分裂电抗器或电抗器；
4）采用低压侧为分裂绕组变压器；
5）出线上装设电抗器；
6）发电厂和变电所母线分段运行。

7）--
8）
9）
--。

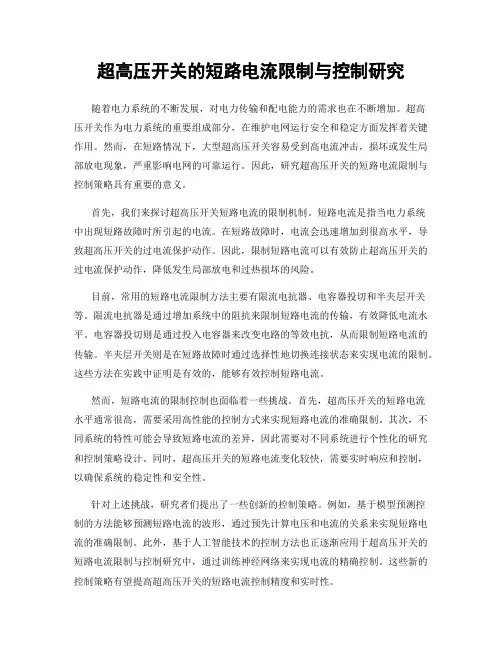

超高压开关的短路电流限制与控制研究随着电力系统的不断发展，对电力传输和配电能力的需求也在不断增加。

超高压开关作为电力系统的重要组成部分，在维护电网运行安全和稳定方面发挥着关键作用。

然而，在短路情况下，大型超高压开关容易受到高电流冲击，损坏或发生局部放电现象，严重影响电网的可靠运行。

因此，研究超高压开关的短路电流限制与控制策略具有重要的意义。

首先，我们来探讨超高压开关短路电流的限制机制。

短路电流是指当电力系统中出现短路故障时所引起的电流。

在短路故障时，电流会迅速增加到很高水平，导致超高压开关的过电流保护动作。

因此，限制短路电流可以有效防止超高压开关的过电流保护动作，降低发生局部放电和过热损坏的风险。

目前，常用的短路电流限制方法主要有限流电抗器、电容器投切和半夹层开关等。

限流电抗器是通过增加系统中的阻抗来限制短路电流的传输，有效降低电流水平。

电容器投切则是通过投入电容器来改变电路的等效电抗，从而限制短路电流的传输。

半夹层开关则是在短路故障时通过选择性地切换连接状态来实现电流的限制。

这些方法在实践中证明是有效的，能够有效控制短路电流。

然而，短路电流的限制控制也面临着一些挑战。

首先，超高压开关的短路电流水平通常很高，需要采用高性能的控制方式来实现短路电流的准确限制。

其次，不同系统的特性可能会导致短路电流的差异，因此需要对不同系统进行个性化的研究和控制策略设计。

同时，超高压开关的短路电流变化较快，需要实时响应和控制，以确保系统的稳定性和安全性。

针对上述挑战，研究者们提出了一些创新的控制策略。

例如，基于模型预测控制的方法能够预测短路电流的波形，通过预先计算电压和电流的关系来实现短路电流的准确限制。

此外，基于人工智能技术的控制方法也正逐渐应用于超高压开关的短路电流限制与控制研究中，通过训练神经网络来实现电流的精确控制。

这些新的控制策略有望提高超高压开关的短路电流控制精度和实时性。

除了控制策略的研究，超高压开关的材料和结构设计也对短路电流的限制和控制起着重要的作用。

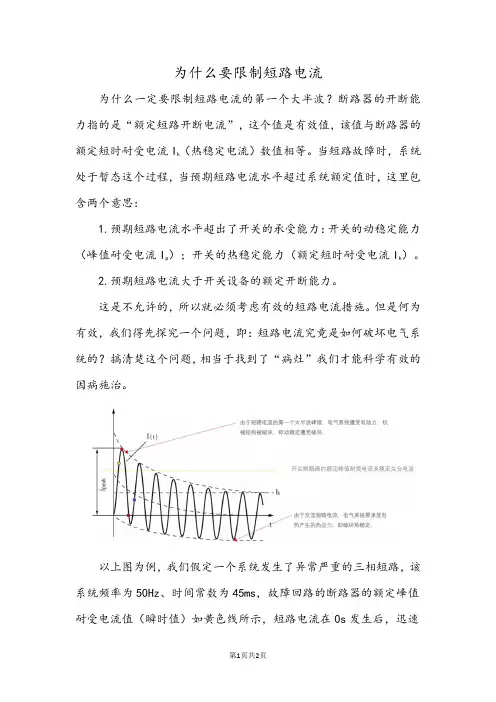

为什么要限制短路电流为什么一定要限制短路电流的第一个大半波？断路器的开断能力指的是“额定短路开断电流”，这个值是有效值，该值与断路器的额定短时耐受电流I k（热稳定电流）数值相等。

当短路故障时，系统处于暂态这个过程，当预期短路电流水平超过系统额定值时，这里包含两个意思：1.预期短路电流水平超出了开关的承受能力：开关的动稳定能力（峰值耐受电流I p）；开关的热稳定能力（额定短时耐受电流I k）。

2.预期短路电流大于开关设备的额定开断能力。

这是不允许的，所以就必须考虑有效的短路电流措施。

但是何为有效，我们得先探究一个问题，即：短路电流究竟是如何破坏电气系统的？搞清楚这个问题，相当于找到了“病灶”我们才能科学有效的因病施治。

以上图为例，我们假定一个系统发生了异常严重的三相短路，该系统频率为50Hz、时间常数为45ms，故障回路的断路器的额定峰值耐受电流值（瞬时值）如黄色线所示，短路电流在0s发生后，迅速增大，约在10ms左右到达最大的峰值[高压断路器—理论、设计与试验方法[M](波黑)米尔萨德·卡普塔诺维克著，王建华、闫静译：163-164]。

随着短路的持续，以及直流分量衰减为零，系统从次暂态过度到稳态，在这个暂态过程中，短路电流对故障回路设备有两个破坏，这两个破坏在时间上是有先后关系：1.当短路电流瞬时值在第一个1/4周波超过故障回路断路器的额定峰值耐受电流时，对系统造成动稳定的破坏，即设备机械机构将遭到破坏变形。

2.随着时间的持续，持续热量的积累造成设备绝缘损坏、导体融化等热稳定的破坏。

需要说明的是：由于载流导体受到磁场力的作用，电流会产生电动力，并作用于载流导体。

根据比奥-萨伐尔定律法，电动力与i2成正比，与时间无关，在第一个大半波峰值i peak产生的最大的电动力。

当短路电流任一瞬时值大于设备的额定峰值耐受电流值（动稳定电流值）时，设备的机械机构将遭到破坏。

随着时间的推移，系统设备才因短路电流累积的热应力而破坏，即热稳定的破坏。

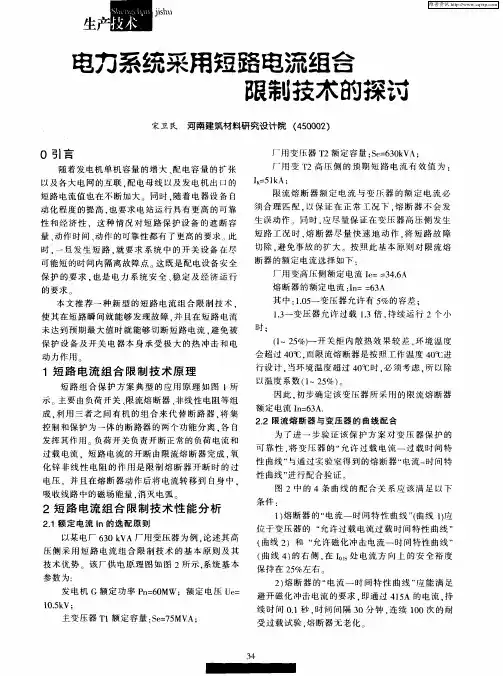

短路电流限制技术的研究摘要随着我国电网规模的日益扩大，电力系统短路电流水平不断提高，给系统的安全、稳定和可靠性带来严重隐患。

文章介绍了短路限流技术的现状，分析了常用限流方法的优缺点，并进一步提出了零损耗深度限流装置，对其原理和优势进行了分析。

关键词短路限流零损耗快速开关中图分类号：tm713 文献标识码：a随着电网的不断发展，电压等级越来越高，机组单机容量越来越大，网架越来越坚强，导致短路电流带来的问题越来越突出。

为降低短路电流，中外研究机构经过几十年的研究和探索，研究出多种限流装置和限流方法，虽然在各个电压等级上得到了一定的应用，但因技术上还存在不同程度的缺陷，不能普及推行。

1 短路电流限制方法1.1 高阻抗变压器和串联电抗器优点是限制效果好、响应快、技术成熟，不论是使用高阻抗变压器或是串联电抗器的原理都是一样的，通过增加阻抗减少短路电流；缺点是由于在运行中相当于在线路中串入阻抗，损耗高，以一台90mva变压器35kv侧加装5%电抗器为例：变压器负载按65%计算，每年损耗390万度电。

由于负荷电流会在串抗上产生压降，输出电压会随着负荷的变化而波动，使电压合格率降低。

高阻抗变压器的制造成本高，比普通变压器成本高出15%左右。

1.2 串补型限流技术原理是在线路上串联电抗器和电容器，并使感抗和容抗相等，当发生短路时，快速短路电容器，使线路中增加出一个电抗，从而限制了短路电流。

优点是正常运行时，不增加线路阻抗，对电压质量不造成任何影响，可以在各个电压等级中使用；缺点是投资大，以中国电科院在华东电网中应用的500kv限流装置为例，投资9700万元人民币，加上基建装配费用共计1亿多，而且占地面积极大，上述装置一个篮球场都安装不了三个平台，在运行当中各种控制、维护、检修难度高，且可靠性低，对系统继电保护有较大影响。

1.3 系统解网技术原理是通过解网，限制短路电流。

优点有成本低，技术较成熟；缺点是降低了系统的可靠性，而且不能解决单机容量大的问题。

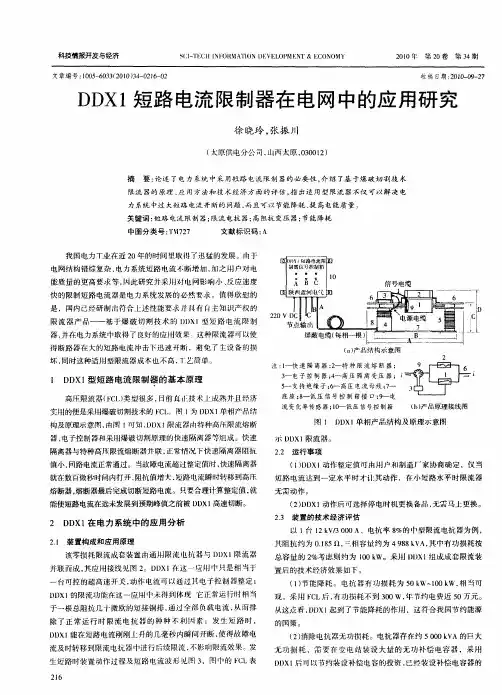

10kV系统短路电流超标优化与应用摘要：企业主变扩容后，供电系统存在短路电流严重超标的问题，通过计算短路电流，采用常规的串联限流电抗器、更换开关柜等解决方案都不适用。

基于快速开关的无损耗深度限流装置治理方案，并经实际运行表明，解决了系统短路电流严重超标的问题，保证了系统中开关的安全可靠运行，具有很高的投资回报率。

关键词：短路电流、无损耗深度限流、治理方案一、引言作为连续生产运行的有色冶炼企业，对供电可靠性及安全运行要求较高。

某企业现运行220kV变电站有2台容量为31500kVA、额定电压为220kV/10kV的主变压器，经220kV架空输电线路供电，运行方式为双母线分段运行，10kV系统采用单母线双分段接线方式，正常两段10kV母线不并列运行。

10kV所带的负载大部分为电机、变压器。

随着企业生产需要及发展，生产规模不断扩充调整，原有220kV变电站的主变压器容量不能满足生产扩充后系统负荷的运行需求，需要将将现有的2台31500kVA的主变扩容至50000kVA，来满足生产使用。

随之带来的系统短路电流的增大，远远超过现有10kV开关柜的开断能力，给企业电力系统的安全运行带来了巨大隐患，必须采取有效措施，将10kV系统短路电流限制到25kA以下，以确保整个供电系统的安全可靠运行。

二、短路电流的计算2.1.系统及其参数2.1.1 原主变压器的参数主接线图如图一额定容量：31.5MVA额定电压：220kV/10.5kV阻抗电压：Uk=12.6%10kV系统中断路器的最小的额定开断电流为25kA 图1原电气主接线示意图2.1.2新主变压器的参数：额定容量：50MVA额定电压：220kV/10.5kV阻抗电压：Uk=12.6%10kV系统中断路器的最小的额定开断电流为25kA2.2、系统短路电流计算2.2.1原变压器的短路电流计算：基准容量Sj=100MAV；基准电压Uj=10.5kV 基准电流Ij===5.49kA标准值图2原阻抗计算图变压器的电阻标幺值：X t===0.4根据阻抗计算图2中各点的短路电流所示：注：短路电流计算原则：1）、220kV的短路阻抗按照无穷大考虑；2）、考虑到主变压器检修或故障时系统会存在10kV并列运行，因此短路电流计算按照两台主变在10kV侧存在的并列情况考虑。

浙江电网20kV电力电缆技术规范20kV电力电缆技术规范（试行）1 范围本技术规范规定了交流额定电压20kV电力电缆的使用条件、主要技术参数、功能设计、结构、性能、试验等方面的技术要求。

本技术规范适用于浙江省电力公司20kV系统所需的20kV交联聚乙烯（XLPE）、乙丙橡胶（EPR 或EPDM）和高硬度乙丙橡胶（HEPR）绝缘电力电缆。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。

20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。

2 规范性引用文件下列文件中的条款通过本技术规范的引用而成为本技术规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB 311.1 高压输变电设备的绝缘配合GB 2952 电缆的护层GB/T 12706.1～12706.4 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件GB/T 2951.1 电缆绝缘和护套材料通用试验方法第1部分通用试验方法第1节:厚度和外形尺寸测量-机械性能试验GB/T 2951.5 电缆绝缘和护套材料通用试验方法第2部分:弹性体混合料专用试验方法GB/T 3048 电线电缆电性能试验方法GB/T 3956 电缆的导体GB50150 电气装置安装工程电气设备交接试验标准IEC60986 额定电压1.8/3.6kV到18/30(36)kV电缆允许短路温度导则IEC60885 电缆的电性能试验方法DL/T 401 高压电缆选用导则DL/T 5221 城市电力电缆线路设计技术规定JB/T 8137 - 1999 电线电缆交货盘ISO48 交联型或热塑型橡胶硬度确定GB6995 电线电缆识别标志GB2952 电缆外护套Q/GDW -11-125-2008 浙江省电力公司《浙江电网电气设备交接试验规程》3 术语和定义本标准采用GB/T 12706.1等标准中有关术语和定义。

有效限制 500kV变电站中压侧母线短路电流的技术措施探讨摘要：随着区域电网日趋强大，500kV变电站便成为该地区电网的枢纽点，因此大量500kV自耦变压器投入运行。

由于自耦变压器中性点需直接接地，从而导致接地点大量增加，给相关电气设备的选择带来了困难，同时也带来主变限额受限、变电站内接地网投资增加等一系列问题。

因此，为了电网的可靠运行与发展，需采取相应措施来限制这一现象。

关键词：自耦变压器;中性点接地;小电抗;绝缘配合引言随着区域电网日趋强大，500kV变电站便成为该地区电网的枢纽点，因此大量500kV自耦变压器投入运行。

由于自耦变压器中性点需直接接地，从而导致接地点大量增加，使220kV母线侧短路电流水平上升加快，严重的已接近或超过开关的遮断容量，给相关电气设备的选择带来了困难，同时也带来主变限额受限、变电站内接地网投资增加等一系列问题。

因此，为了电网的可靠运行与发展，需采取相应措施来限制这一现象。

1500kV变电站220kV母线单相短路电流越限问题分析1.1短路电流问题的出现及原因某地区地处长江下游，如今已是长三角中部经济发展的核心区域。

经多年建设，该区域内500kV电网已形成双链为主、双环为辅的网架结构。

以苏州地区为例，根据2018年对某地区的电力负荷统计，区域内有11座500kV变电站，总容量已达29694MVA。

电力系统快速扩容的同时，也出现了几个较为明显的问题:(1)该区域电网结构越来越紧密，负荷密度越来越大，导致500kV站间距较近，平均间距低于30km。

(2)单座500kV变电站规模越来越大，且在500kV变压器中性点直接接地运行时，中压侧电抗值接近于零。

1.2限制单相短路电流的措施据以往经验来看，在电网发展的过程中限制单相短路电流的措施主要有以下几种:(1)调整电网结构，限制电网运行方式。

(2)更换高阻抗变压器。

(3)500kV主变中性点加装小电抗。

以上几种措施均是为了提高短路点零序等效阻抗，进而降低单相短路电流。

浅谈电力系统线路短路电流计算、应用及限制措施文章介绍了电力系统发生短路的原因，短路电流的计算及应用，限制短路电流的措施。

标签：短路电流；应用；限制措施短路是指不同电位的导体之间的电气短接，这是电力系统中最常见的一种故障，也是最严重的一种故障。

电力系统出现短路故障，究其原因，主要有以下三个方面：（1）电气绝缘损坏；（2）误操作；（3）鸟兽害。

电路短路后，其阻抗值比正常时电路的阻抗值小得多，因此短路电流往往比正常电流大许多倍。

在大容量电力系统中，短路电流可达几万安培或几十万安培。

如此大的短路电流对电力系统可造成极大的危害：（1）短路电流的电动效应和热效应；（2）电压骤降；（3）造成停电事故；（4）影响电力系统稳定；（5）产生电磁干扰。

由此可见，短路的后果是非常严重的，因此供配电系统在设计、安装和运行中，都应尽力设法消除可能引起短路故障的一切因素。

在三相系统中，可有下列短路形式：（1）三相短路；（2）两相短路；（3）单相短路；（4）两相接地短路。

电力系统中，发生单相短路的可能性最大，而发生三相短路的可能性最小。

但一般是三相短路电流最大，造成的危害也最严重。

为了使电气系统中的电气设备在最严重的短路情况下也能可靠工作，因此作为选择校验电气设备的短路计算中，以三相短路计算为主。

对于无限大容量电力系统计算短路电流常用的方法有欧姆法和标幺制法。

进行短路电流计算，首先要绘出计算电路图。

在计算的电路图上，将短路计算所要考虑的主要参数都表示出来，并将元件依次编号，然后确定短路计算点。

短路计算点要选择得使需要进行短路校验的电气元件有最大可能的短路电流通过。

接着，按所选择的电路计算点绘出等效电路图，并计算电路中各主要元件的阻抗。

在等效电路图上，只要将所计算的电路电流所流经的一些主要元件表示出来，并标明其序号和阻抗值，一般是分子标序号，分母用复数的形式标阻抗值。

然后将等效电路化简。

对一般用户供配电系统来说，由于将电力系统当作无限大容量系统，而且短路电路也比较简单，因此一般只需采用阻抗串并联的方法即可将电路化简，求出其等效总阻抗。
