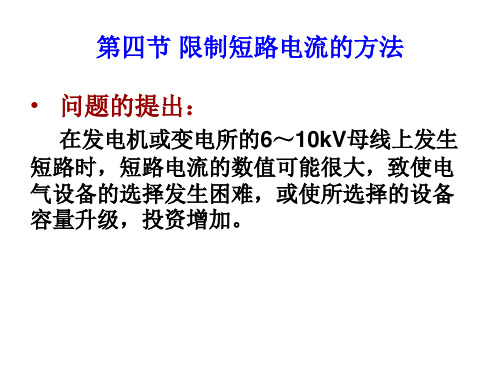

第四节限制短路电流的方法

限制短路电流的方法目前在电力系统中，有几种方法可用于限制短路电流：选择发电厂和电网的接线方式；采用分裂绕组变压器和分段电抗器；采用线路电抗器；采用微机保护及综合自动化装置等。

1 选择发电厂与电网的连接方式通过选择发电厂和电网的主要电气接线，可以达到限制短路电流的目的。

在发电厂内，可对部分机组采用长度为40 km及以上的专用线路，并将这种发电机—变压器—线路单元连接到最近中心变电站的总线，这样可避免发电厂母线上容量过份集中，从而达到降低发电厂母线处短路电流的目的。

为了限制大电流接地系统的单相接地短路电流，可采用部分变压器中性点不接地的运行方式，还可采用星形—相同容量的星形连接公共变压器取代了系统集线器的互连自耦变压器。

在降压变电所内，为了限制中压和低压配电装置中的短路电流，可采用变压器低压侧分列运行方式；在输电线路中，也可采用分列运行的方式。

在这两种情况下，由于阻抗大，可以达到限制短路电流的目的，不过为了提高供电可靠性，应该加装备用电源自动投入装置。

对环形供电网，可将电网解列运行。

电网解列可分为经常解列和事故自动解列两种。

电网络的频繁断开是为了将单元和线路分布在不同的总线系统或总线段上，并将母线联络断路器或母线分段断路器断开运行，这样可显著减小短路电流。

电网事故自动解列，是指在正常情况下发电厂的母线联络断路器或分段断路器闭合运行，当发生短路时由自动装置将母线(或分段) 断路器断开，从而达到限制短路电流的目的2 采用分裂绕组变压器和分段电抗器为了限制大容量发电厂中的短路电流，可以使用低压侧带有分裂绕组的变压器，在水电厂扩大单元机组上也可采用分裂绕组变压器。

为了限制6～10 kV配电装置中的短路电流，可以在母线上装设分段电抗器。

分段电抗器只能限制发电机回路、变压器回路、母线上发生短路时的短路电流，当在配电网络中发生短路时则主要由线路电抗器来限制短路电流。

3 采用线路电抗器线路电抗器主要用于发电厂向电缆网供电6～10 kV配电装置中，其作用是限制短路电流，使电缆网络在短路情况下免于过热，减少所需要的开断容量。

限制短路电流的方法短路电流是指电路中出现直接连接两个电极的情况，导致电流迅速增大，通常会造成电路故障、设备损坏以及火灾等危险。

为了避免这种情况的发生，我们需要采取一系列的方法来限制短路电流。

下面将详细介绍几种常见的限制短路电流的方法。

1. 熔断器和保险丝熔断器和保险丝是常用的限制短路电流的方法之一。

它们一般由导体和电阻丝组成，当短路电流通过时，电阻丝迅速加热并熔断，从而切断电路。

熔断器和保险丝的选型要根据电路的额定电流和工作电压来确定，以保证在短路情况下能够迅速切断电路，保护设备和避免火灾。

2. 双线圈电磁接触器双线圈电磁接触器也是限制短路电流的一种常见方法。

它由两个线圈组成，一个是控制线圈，另一个是动作线圈。

当正常工作时，控制线圈通电，电磁接触器闭合，电流正常通过。

而当短路发生时，动作线圈也会通电，电磁接触器迅速打开，切断电路。

这种方法可以快速切断短路电流，保护设备和电路。

3. 直流电弧消弧器直流电弧消弧器是用来消除短路电流产生的电弧的设备。

电弧消弧器通过产生的高能量电流或电压，快速切断短路电流，防止其持续存在。

这种方法可以有效地限制短路电流，同时保护电路和设备。

4. 整流器和逆变器的控制在直流电源系统中，限制短路电流的方法是通过控制整流器和逆变器的工作来实现的。

通过合理设置电路参数和控制算法，可以在短路发生时迅速调整整流器和逆变器的输出电压和电流，限制短路电流的大小，并保护电路和设备。

此外，还有一些其他的方法可以用于限制短路电流，例如使用限流器、使用短路保护器、使用差动保护装置等。

这些方法的选用和设计要根据具体的电路和设备特点来确定，以达到最佳的限制短路电流效果。

总之，限制短路电流是保护电路和设备安全的关键措施之一。

在设计和安装电路时，应根据实际情况选择合适的限制短路电流的方法，并进行合理的设置和调试，以确保电路和设备的安全运行。

同时，定期检查和维护电路和设备，及时更换损坏的限制短路电流装置，也是保证电路和设备安全的重要措施。

限制短路电流的方法短路电流是指在电路中出现短路故障后，电流会快速增大至非常高的数值。

短路电流的存在会给电路和设备带来巨大的风险，可能导致电线过热、电气设备损坏甚至火灾等严重后果。

为了避免这种风险，必须采取措施限制短路电流。

本文将介绍一些常见的限制短路电流的方法。

1. 使用保险丝或断路器保险丝和断路器是电路中常见的过载和短路保护装置。

它们通过在电路中加入一个可熔断或可开断的元件，当电流超过设定值时，该元件会自动断开电路，从而限制短路电流的流动。

保险丝和断路器的额定电流值应根据电路的额定电流和设备的特性来选择，以确保能够精确地限制短路电流。

2. 使用限流器限流器是一种电路元件，它可以限制电流的大小。

在短路故障发生时，限流器可以通过控制电流的流动来限制短路电流。

常见的限流器包括电阻器、电感器和电容器等。

这些元件可以根据需要选择合适的参数来实现对短路电流的限制。

3. 使用软起动装置软起动装置是一种特殊的电动机控制装置，可以控制电动机在起动时电流的变化。

软起动装置通常通过控制电压的变化来控制电动机的起动电流，从而避免瞬时大电流引起的问题。

软起动装置可以有效地减小电动机起动时的短路电流，保护电动机和电源系统。

4. 使用过流保护装置过流保护装置是一种可以检测电流异常的元件，可以快速地断开电路以保护设备和电路。

过流保护装置通常可以根据电流的大小和持续时间来判断是否存在短路故障，当检测到电流异常时，它们会迅速断开电路，从而限制短路电流。

5. 使用电流限制器电流限制器是一种专门用于限制电流的装置。

它们通常可以根据电流的大小和持续时间来控制电流的大小，并在电流超过设定值时自动进行限制。

电流限制器可以根据需要进行调节，以满足电路和设备的要求。

总结而言，限制短路电流的方法可以分为几类：使用保险丝或断路器、使用限流器、使用软起动装置、使用过流保护装置和使用电流限制器。

这些方法各有优缺点，可以根据实际情况选择合适的方法来限制短路电流。

限制短路电流的方法1．选择适当的主接线形式和运行方式（1）对具有大容量机组的发电厂中采用单元接线；（2）在降压变电所中，可采用变压器低压侧分列运行方式，即所谓母线硬分段接线；（3）对具有双回路电路，在负荷允许条件下可按单回路运行；（4）对环形供电网络，可在环网中穿越功率最小处开环运行。

2．加装限流电抗器（1）加装普通电抗器1）出线端加装出线电抗器用来限制电缆馈线支路短路电流。

它只能在电抗器后面临近点短路时才有限制短路电流的作用。

通常在架空线路上不装设电抗器。

线路电抗器不仅限制短路电流，而且能在母线上能维持较高的剩余残压（大于65％UN）。

通常线路电抗器的百分电流值为3％～6％。

2）母线电抗器装设在母线分段的地方，其目的是让发电机出口断路器、变压器低压侧断路器、母联断路器和分段断路器等都能按各回路额定电流来选择，不因短路电流过大而升级。

一般设计主接线时，为了限制发电机电压母线短路电流，应首先考虑在分段断路器回路或联络断路器回路中以及主变压器回路中安装电抗器，只有经过计算认为限制效果不够时，才考虑装设线路电抗器。

一般当电厂和系统容量较大时，两种电抗器都需要安装。

为了运行操作方便和减小母线各段之间电压差，母线分段不宜超过三段，母线电抗器的电抗百分值应取8％～12％。

（2）分裂电抗器分裂电抗器在结构上与普通电抗器相似，只是线圈中心有一个抽头3，中间抽头一般用来连接电源、两个分支（又称两臂）和用来连接大致相等的两组负荷。

当分裂电抗器的电抗值与普通电抗器的电抗值相同时，两者在短路时的限流作用一样，但正常运行时电压损失只有普通电抗器的一半，而且比普通电抗器多供一倍的出线，减少了电抗器的数目。

运行中当两个分支负荷不等或者负荷变化过大时，将引起两臂电压偏差，造成电压波动，甚至可能出现过电压。

所以一般分裂电抗器的电抗百分值取8％～12％。

分裂电抗器在主接线中，可以装设在电缆馈线上，每个臂可以接一回出线或几回出线。

分裂电抗器串接在发电机回路中，不仅起着出线电抗器的作用，而且也起着母线电抗器的作用。

行业资料：________ 限制短路电流的方法单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页限制短路电流的方法目前在电力系统中，用得较多的限制短路电流的方法有以下几种：选择发电厂和电网的接线方式；采用分裂绕组变压器和分段电抗器；采用线路电抗器；采用微机保护及综合自动化装置等。

1选择发电厂和电网的接线方式通过选择发电厂和电网的电气主接线，可以达到限制短路电流的目的。

在发电厂内，可对部分机组采用长度为40km及以上的专用线路，并将这种发电机—变压器—线路单元连接到距其最近的枢纽变电所的母线上，这样可避免发电厂母线上容量过份集中，从而达到降低发电厂母线处短路电流的目的。

为了限制大电流接地系统的单相接地短路电流，可采用部分变压器中性点不接地的运行方式，还可采用星形—星形接线的同容量普通变压器来代替系统枢纽点的联络自耦变压器。

在降压变电所内，为了限制中压和低压配电装置中的短路电流，可采用变压器低压侧分列运行方式；在输电线路中，也可采用分列运行的方式。

在这两种情况下，由于阻抗大，可以达到限制短路电流的目的，不过为了提高供电可靠性，应该加装备用电源自动投入装置。

对环形供电网，可将电网解列运行。

电网解列可分为经常解列和事故自动解列两种。

电网经常解列是将机组和线路分配在不同的母线系统或母线分段上，并将母线联络断路器或母线分段断路器断开运行，这样可显著减小短路电流。

电网事故自动解列，是指在正常情况下发电厂的母线联络断路器或分段断路器闭合运行，当发生短路时由自动装置将母第 2 页共 9 页线(或分段)断路器断开，从而达到限制短路电流的目的2采用分裂绕组变压器和分段电抗器在大容量发电厂中为限制短路电流可采用低压侧带分裂绕组的变压器，在水电厂扩大单元机组上也可采用分裂绕组变压器。

为了限制6～10kV配电装置中的短路电流，可以在母线上装设分段电抗器。

限制短路电流的方法限制短路电流是电力系统设计和运行中的重要问题之一。

短路电流是指电路中发生短路故障时流经短路处的电流。

短路电流的大小取决于电力系统的特性和短路点的位置。

过大的短路电流会给电力设备和线路带来损坏，甚至可能导致事故发生。

因此，限制短路电流是保证电力系统安全运行的关键。

下面是一些限制短路电流的方法：1. 选择合适的设备容量：在电力系统设计中，选择合适的设备容量可以有效地限制短路电流。

合适的设备容量应当能够承受正常负荷电流并有一定的余量，但又不至于导致短路电流过大。

因此，在设计和选择电力设备时，需要进行充分的计算和分析，确保设备容量符合实际需求。

2. 使用限流器：限流器是一种用于限制短路电流的装置。

它通过改变电路的参数，如电感或阻抗来减小短路电流。

限流器可以针对特定的电路进行设计，使得短路电流能够被限制在合理的范围内。

常用的限流器包括限流变压器、限流电抗器和限流电容器等。

3. 使用断路器：断路器是电力系统中常见的保护装置，它可以在电路发生短路时迅速切断电流。

通过选择合适的断路器和设置适当的动作参数，可以有效地限制短路电流。

断路器的选择应当考虑其额定电流和断开能力，以确保能够承受短路电流的冲击。

4. 电力系统接地：电力系统的好坏接地对于限制短路电流至关重要。

良好的接地可以提供短路电流的回路，将短路电流引入接地材料中，从而减小其影响范围。

适当选择接地方式，如良好接地电阻和接地网等，可以有效地限制短路电流。

5. 使用限流开关：限流开关是一种专门用于限制短路电流的开关装置。

它具有特殊的构造和工作原理，可以在电路发生短路时迅速打开，限制短路电流的大小。

限流开关通常由电流互感器、控制器和触发器等组成，可以根据需要调整限流电流的大小。

6. 控制电力系统的谐振：谐振是一种特殊的电路现象，会导致电流的突然增大。

控制电力系统的谐振是限制短路电流的另一种有效方法。

通过合理设计和调整电力系统的电感、电容和阻抗等参数，可以减小谐振现象的发生，从而限制短路电流的大小。

限制短路电流的方法
短路电流是指由于放电器元件或设备失效，接地线或漏电线之间产生的大规模电流，当短路电流从相连的电源中流入大电流时，可能会损坏电路中的电器或引起火灾。

因此，有效地控制短路电流是非常重要的。

短路电流的控制主要是以下几种方法：
一是采用放电器元件。

放电器元件可以有效地限制电路中的短路电流，并可在电路中添加断路器，使电路在发生短路时隔离，以防止电路烧坏。

第二是采用断路器。

断路器可以在短路和紧急情况下快速断开电路，以阻止短路电流继续流入电路中，防止电路损坏。

第三是采用低阻抗电源线。

将低阻抗的电源电缆连接到电源的相应位置，可以有效地限制短路电流的流入，从而减少损坏的风险。

第四是采用生物材料。

生物材料，如金属合金线和热塑性塑料，具有良好的热稳定性，能有效地降低短路电流的危害，并在短路时避免火灾和烧坏线路上的设备。

最后，要注意定期维护和更新电路设备，及时更换损坏的元件，以尽可能避免短路发生。

此外，在安装电源前，必须要进行严格的安全检查，以确保设备是安全可靠的，并具有可靠的防护机制，以防止短路发生。

总之，为了有效地限制短路电流，可以采用上述方法，包括采用放电器元件、断路器、低阻抗电源线和生物材料，并要定期维护和更
新电路设备、进行安全检查等。

只有有效地控制短路电流，才能确保设备的安全性，避免灾难发生。

限制短路电流的方法（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!限制短路电流的方法目前在电力系统中，用得较多的限制短路电流的方法有以下几种：选择发电厂和电网的接线方式；采用分裂绕组变压器和分段电抗器；采用线路电抗器；采用微机保护及综合自动化装置等。

限制短路电流的方法限制短路电流是确保电路安全运行的重要措施。

短路电流会导致电路过载，增加电气设备的损坏风险，甚至可能引发火灾等安全事故。

因此，针对短路电流进行限制是非常必要的。

本文将介绍几种常见的限制短路电流的方法。

1. 电路保护器电路保护器是限制短路电流的最常见方法之一。

它们可以根据电路故障的类型和程度进行快速断路。

主要包括熔断器、断路器和隔离开关等。

当电路中出现短路故障时，保护器会迅速断开电路，避免短路电流的进一步增大。

2. 电流限制器电流限制器是一种可以限制电流大小的装置。

它们通过调整电流限制条件，将电路中的电流限制在设定范围内。

电流限制器可以是可调式电阻、磁性限流器、恒流源等，通过增大电阻值或改变电流路径等手段达到限制电流的目的。

3. 电路设计在电路设计阶段，可以使用多种方法来限制短路电流。

例如，在电路设计中使用合适的电阻、电容和电感等元件，可以起到限制电流大小的作用。

此外，还可以通过改变电路的拓扑结构、添加额外的保护电路等方式来限制电流的增长。

4. 接地系统设计合理的接地系统设计也可以限制短路电流。

在电力系统的接地设计中，通过选择合适的接地电阻或接地方式，可以有效地限制短路电流的大小。

例如，可以采用星形接地或多点接地系统，通过增加接地电阻来限制电流的流动。

5. 过电流保护装置过电流保护装置是一种专门用于保护电路安全的装置。

它通过检测电路中的电流大小，当电流超过设定的阈值时，会迅速切断电路以保护设备的安全运行。

过电流保护装置可以是熔断器、断路器、电流保护继电器等。

6. 绝缘材料的选择绝缘材料的选择也会影响短路电流的大小。

合适的绝缘材料可以降低电流的流动速度，从而限制短路电流的增长。

在选用绝缘材料时，需要考虑其绝缘性能、耐热性能和机械强度等因素，确保其能够承受电路中的短路电流。

7. 故障定位与排除及时发现并排除电路中的故障是限制短路电流的关键。

通过使用故障定位仪器和技术，可以快速定位故障点，并采取相应的措施进行修复。

第四节限制短路电流的方法限制短路电流是电力系统中重要的安全措施之一，可以有效避免设备过载、电磁烧坏和电击事故等问题的发生。

下面将介绍几种常见的限制短路电流的方法。

1.采用高短路阻抗：通过增加系统的电阻或电抗，可以有效限制短路电流的大小。

例如，在输电线路中，可以使用长线路长度、小导线截面积等方式来增加电阻；在变压器中，可以采用高阻抗短路器或者调整电压比例来限制短路电流。

2.使用限流器：限流器是一种专门用于限制短路电流的设备，通过调节其参数可以实现短路电流的限制。

常见的限流器有变流限流器、电感限流器、电容限流器等。

这些限流器可以根据需要进行选择和安装，以达到限制短路电流的目的。

3.选择合适的保护装置：在设计电力系统时，应根据系统的负荷容量和设备特性选择合适的保护装置。

保护装置可以根据短路电流的需求进行调整，以达到限制短路电流的目的。

常见的保护装置有熔断器、隔离开关、断路器等。

4.使用软启动器：软启动器是一种用于启动电动机或其他负载设备的装置，通过缓慢增加电动机的电流，可以有效限制短路电流的大小。

软启动器内部装有电流限制器，可以在启动过程中控制电流的大小，避免短路电流的冲击。

5.增加接地电阻：地电阻是限制短路电流的重要参数之一、通过增加接地电阻，可以有效降低短路电流的大小。

常见的增加接地电阻的方式有增加接地电极数量、加大接地电极面积、使用导电性较差的土壤等。

这些方法可以有效减小接地电阻，从而达到限制短路电流的目的。

6.使用隔离设备：隔离设备可以在短路发生时隔离故障区域，从而限制短路电流的传播范围。

例如，在输电线路中可以采用隔离开关，将故障区域与正常运行区域隔离，以减少短路电流对系统的影响。

总之，限制短路电流是电力系统中重要的安全措施，可以有效保护设备，减少事故的发生。

通过采用高短路阻抗、使用限流器、选择合适的保护装置、使用软启动器、增加接地电阻、使用隔离设备等方法，可以实现短路电流的限制，提高电力系统的安全性和可靠性。

限制短路电流的方法短路电流是指在电路中出现短路故障时，电路中的电流迅速增大的现象。

短路电流不仅可能对设备和电线造成损坏，还可能对人员和设备造成安全隐患。

因此，限制短路电流是非常重要的。

一、采用电流限制器电流限制器是一种能够限制短路电流的装置。

它通常由电流互感器、触发器和电流限制器组成。

当短路故障发生时，电流互感器会检测到电流的变化，并将信号传递给触发器。

触发器接收到信号后，会发出触发信号，使电流限制器开始工作，限制电流的大小。

电流限制器可以通过调整触发信号的强度和时间延迟来控制限制电流的大小。

二、安装过电压保护装置过电压保护装置是一种保护电路免受过电压损害的装置。

它可以通过监测电路中的电压变化，当电压超过设定的阈值时，自动断开电路，以防止短路电流的发生。

过电压保护装置可以根据需要进行定制，以满足不同的应用需求。

三、合理选择电缆和断路器合理选择电缆和断路器是限制短路电流的重要措施之一。

电缆的截面积和导体材料的选择对电流的传输负载能力有很大的影响。

断路器的选型和安装也能够有效地限制短路电流。

在选择电缆和断路器时，应根据电路的负载需求和电流传导能力进行合理的选择和安装。

四、合理布置电缆和设备合理布置电缆和设备也是限制短路电流的重要措施之一。

电缆的布置应避免交叉和密集，以减少电流传输时的电阻和功率损耗。

设备的布局应合理，避免堆积在一起，以防止短路电流的发生。

五、培训和教育人员培训和教育人员对于限制短路电流也至关重要。

只有当人员具备足够的电气知识和技能时，才能及时识别和处理短路电流的问题。

因此，应加强对电气人员的培训和教育，提高他们的电气安全意识和能力。

总结起来，限制短路电流的方法包括采用电流限制器、安装过电压保护装置、合理选择电缆和断路器、合理布置电缆和设备，以及培训和教育人员等。

通过综合运用这些方法，可以有效地限制短路电流的大小，保护设备和人员的安全。

限制短路电流的方法
限制短路电流的方法包括：
1. 安装熔断器或断路器：熔断器或断路器可以在电路中检测到短路情况并迅速切断电路，防止过大的电流流过。

熔断器将熔化的保险丝断开，而断路器通过磁性、热敏或电磁机构来切断电流。

2. 使用限流保护器：限流保护器可以控制电流的大小，防止超过预定值。

当电流超过预设限制时，限流保护器会切断电路或降低电流使其保持在安全范围内。

3. 添加电流互感器：电流互感器可以通过监测电流的大小来及时发出警报并采取相应措施。

这可用于监测线路上的短路情况，并及时通知操作人员，以便他们采取必要措施。

4. 使用屏蔽电缆：屏蔽电缆可以降低短路电流的影响。

通过在电缆外层添加金属屏蔽层，可以有效地阻挡电磁干扰和电流泄漏，从而减少短路电流传导到其他电路中的可能性。

5. 使用短路保护装置：短路保护装置可以监测电路中的电流大小并在出现短路时迅速切断电路。

这类保护装置通常会自动复位，以便在修复问题后重新连接电路。

需要注意的是，限制短路电流是保证电路安全运行的关键措施之一，但是它并不能消除短路电流的产生，因此仍需定期进行设备巡检和维护，并采取必要的预防措施，以减少短路的发生。
