短路电流的危害及限制措施

发电厂和变电站中短路电流的限制措施随着现代社会的快速发展，电力已经成为人们生产生活中不可或缺的重要能源，因此电站和变电站的建设也成为发电行业的重要一环。

然而，发电厂和变电站中短路电流的限制措施也同样重要，对于保障电力系统的安全运行具有不可或缺的作用。

一、短路电流的概念在电力系统中，短路是指在两个或多个带电导体之间形成了一个低电阻的通路，电源所提供的电能被迅速释放，电流瞬间异常增大，达到最大值，称为短路电流。

如果不加以限制，短路电流会导致电力设备受损，严重时导致电力事故。

二、短路电流的危害短路电流是电力系统中的一种大电流，会对设备进行某种形式的热损坏，例如烧断绝缘材料，损坏开关、变压器等电力设备。

此外，短路电流还会造成电压降低，导致电能损失。

三、短路电流的限制措施1.电气保护电气保护是电力系统中最为常见的限制短路电流的措施，通过中央处理器的介入，实现对电力设备的继电保护，保障电力系统的安全运行。

电气保护系统能够精准的识别短路和故障，及时地对电力设备进行故障隔离，保护设备免受损坏。

2.电源侧限流器电源侧限流器是一种主动控制电流的装置，可以将短路电流控制在一定范围内，通过主动的限流方式避免电路出现过电流的损伤。

采用电源侧限流器可以使电路保持在安全范围内，保护设备免受损坏。

3.主副变压器配合在电力系统中，主变压器和副变压器的配合也可以限制短路电流。

当发生短路时，主变压器会在短路部位所形成的磁场中产生反向磁势，抵消短路电压的作用，从而降低短路电流。

此时副变压器可以提供一定的阻抗，将短路电流进一步限制在安全范围内。

四、结论在电力系统中，短路电流是一种非常危险的现象，会对设备造成严重的损坏。

为了保障电力系统的安全运行，采取正确的短路电流限制措施是十分必要的。

以上措施均可以实现对短路电流的限制，保护电力设备免受损害，实现电力系统的安全运行。

然而，在实际的电力系统中，短路电流的限制并不是一件简单的事情。

电力系统中存在着复杂多变的负荷和电源情况，加上各种复杂的负载特性，使得短路电流的限制变得更加困难。

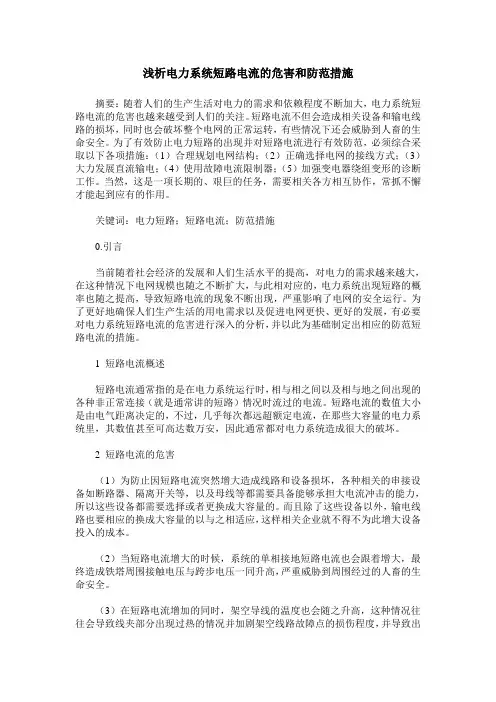

浅析电力系统短路电流的危害和防范措施摘要：随着人们的生产生活对电力的需求和依赖程度不断加大，电力系统短路电流的危害也越来越受到人们的关注。

短路电流不但会造成相关设备和输电线路的损坏，同时也会破坏整个电网的正常运转，有些情况下还会威胁到人畜的生命安全。

为了有效防止电力短路的出现并对短路电流进行有效防范，必须综合采取以下各项措施：（1）合理规划电网结构；（2）正确选择电网的接线方式；（3）大力发展直流输电；（4）使用故障电流限制器；（5）加强变电器绕组变形的诊断工作。

当然，这是一项长期的、艰巨的任务，需要相关各方相互协作，常抓不懈才能起到应有的作用。

关键词：电力短路；短路电流；防范措施0.引言当前随着社会经济的发展和人们生活水平的提高，对电力的需求越来越大，在这种情况下电网规模也随之不断扩大，与此相对应的，电力系统出现短路的概率也随之提高，导致短路电流的现象不断出现，严重影响了电网的安全运行。

为了更好地确保人们生产生活的用电需求以及促进电网更快、更好的发展，有必要对电力系统短路电流的危害进行深入的分析，并以此为基础制定出相应的防范短路电流的措施。

1 短路电流概述短路电流通常指的是在电力系统运行时，相与相之间以及相与地之间出现的各种非正常连接（就是通常讲的短路）情况时流过的电流。

短路电流的数值大小是由电气距离决定的，不过，几乎每次都远超额定电流，在那些大容量的电力系统里，其数值甚至可高达数万安，因此通常都对电力系统造成很大的破坏。

2 短路电流的危害（1）为防止因短路电流突然增大造成线路和设备损坏，各种相关的串接设备如断路器、隔离开关等，以及母线等都需要具备能够承担大电流冲击的能力，所以这些设备都需要选择或者更换成大容量的。

而且除了这些设备以外，输电线路也要相应的换成大容量的以与之相适应，这样相关企业就不得不为此增大设备投入的成本。

（2）当短路电流增大的时候，系统的单相接地短路电流也会跟着增大，最终造成铁塔周围接触电压与跨步电压一同升高，严重威胁到周围经过的人畜的生命安全。

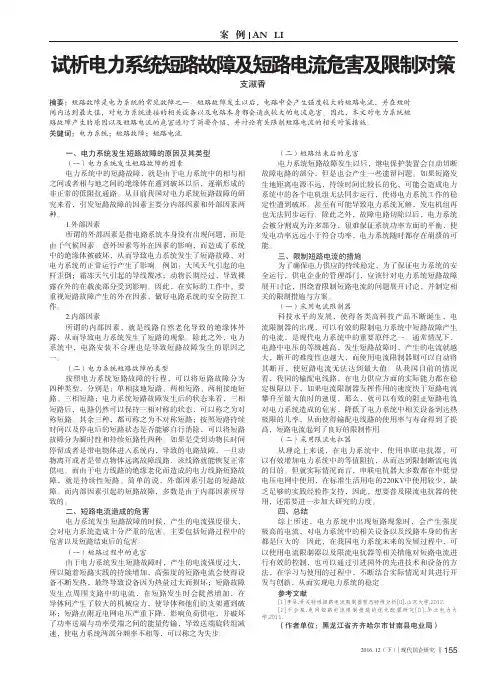

案 例 AN LI摘要：短路故障是电力系统的常见故障之一。

短路故障发生以后，电路中会产生强度较大的短路电流，并在短时间内达到最大值，对电力系统连接的相关设备以及电路本身都会造成较大的电流危害。

因此，本文对电力系统短路故障产生的原因以及短路电流的危害进行了简要介绍，并讨论有关限制短路电流的相关对策措施。

关键词：电力系统；短路故障；短路电流一、电力系统发生短路故障的原因及其类型（一）电力系统发生短路故障的因素电力系统中的短路故障，就是由于电力系统中的相与相之间或者相与地之间的绝缘体在遭到破坏以后，逐渐形成的非正常的低阻抗通路。

从目前我国对电力系统短路故障的研究来看，引发短路故障的因素主要分内部因素和外部因素两种。

1.外部因素所谓的外部因素是指电路系统本身没有出现问题，而是由于气候因素、意外因素等外在因素的影响，而造成了系统中的绝缘体被破坏，从而导致电力系统发生了短路故障，对电力系统的正常运行产生了影响。

例如：大风天气引起的电杆歪倒；霜冻天气引起的导线覆冰；动物长期经过，导致裸露在外的在载流部分受到影响。

因此，在实际的工作中，要重视短路故障产生的外在因素，做好电路系统的安全防控工作。

2.内部因素所谓的内部因素，就是线路自然老化导致的绝缘体外露，从而导致电力系统发生了短路的现象。

除此之外，电力系统中，电路安装不合理也是导致短路故障发生的原因之一。

（二）电力系统短路故障的类型按照电力系统短路故障的行程，可以将短路故障分为四种类型，分别是：单相接地短路、两相短路、两相接地短路、三相短路；电力系统短路故障发生后的状态来看，三相短路后，电路仍然可以保持三相对称的状态，可以称之为对称短路。

其余三种，都可称之为不对称短路；按照短路持续时间以及停电后的短路状态是否能够自行消除，可以将短路故障分为瞬时性和持续短路性两种。

如果是受到动物长时间停留或者是带电物体进入系统内，导致的电路故障，一旦动物离开或者是带点物体远离故障线路，该线路就能恢复正常供电。

保护策略制定
设备选型与校验
根据短路电流特性曲线，可以选配合 适的电气设备并进行校验，以确保设 备的安全运行。
根据短路电流特性曲线，可以制定相 应的保护策略，如速断、限流等。
03
ቤተ መጻሕፍቲ ባይዱ短路电流计算
短路电流计算方法
欧姆定律法
基于欧姆定律，通过测量电路中 的电阻、电感和电容等参数，计
算短路电流。
叠加原理法
将电路中的电压源和电流源分别进 行叠加，计算每个源单独作用时的 短路电流，最后求和得到总短路电 流。
案例二：某住宅小区的短路跳闸故障排查
总结词
线路过载引发短路跳闸
详细描述
某住宅小区的线路因过载而 发热，引发短路跳闸故障。 电力公司排查故障原因，发 现是居民用电负荷过大所致
。
总结词
电力设施老化问题
详细描述
该小区的电力设施存在老化现象，线路绝 缘层破损、设备锈蚀等问题较多，增加了 短路的风险。
总结词
系统稳定性受影响
短路电流可能导致电力系 统电压骤降或崩溃，影响 系统的稳定运行。
人员伤亡
短路电流可能导致触电事 故，对人员生命安全构成 威胁。
02
短路电流特性曲线
特性曲线的定义与绘制
定义
短路电流特性曲线是描述短路电流随时间变化的曲线，通常以电流为纵坐标， 时间为横坐标。
绘制方法
通过实验或仿真数据，将不同时刻的短路电流值标在坐标系上，然后连成线段 或光滑曲线。
短路电流的限制措施
变压器分接头的调整
通过调整变压器的分接头，改变变压器的变比，从而改变电网的 短路电流水平。
串联电抗器的使用
在系统中串联电抗器，通过增加系统的电抗值来限制短路电流的大 小。

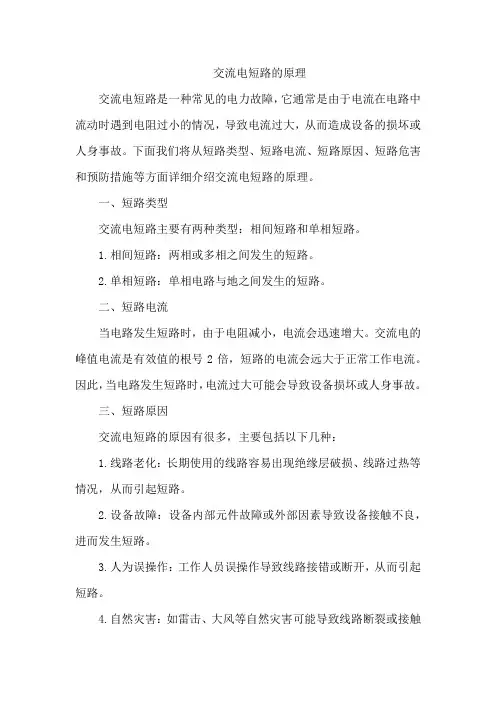

交流电短路的原理交流电短路是一种常见的电力故障，它通常是由于电流在电路中流动时遇到电阻过小的情况，导致电流过大，从而造成设备的损坏或人身事故。

下面我们将从短路类型、短路电流、短路原因、短路危害和预防措施等方面详细介绍交流电短路的原理。

一、短路类型交流电短路主要有两种类型：相间短路和单相短路。

1.相间短路：两相或多相之间发生的短路。

2.单相短路：单相电路与地之间发生的短路。

二、短路电流当电路发生短路时，由于电阻减小，电流会迅速增大。

交流电的峰值电流是有效值的根号2倍，短路的电流会远大于正常工作电流。

因此，当电路发生短路时，电流过大可能会导致设备损坏或人身事故。

三、短路原因交流电短路的原因有很多，主要包括以下几种：1.线路老化：长期使用的线路容易出现绝缘层破损、线路过热等情况，从而引起短路。

2.设备故障：设备内部元件故障或外部因素导致设备接触不良，进而发生短路。

3.人为误操作：工作人员误操作导致线路接错或断开，从而引起短路。

4.自然灾害：如雷击、大风等自然灾害可能导致线路断裂或接触不良，从而引发短路。

四、短路危害交流电短路会带来严重的危害，主要包括以下几种：1.设备损坏：短路产生的巨大电流会导致设备过热甚至烧毁。

2.人身事故：电流过大可能对人体造成严重伤害甚至死亡。

3.电力系统中断：短路可能导致整个电力系统的中断，影响重要设施的正常运行。

4.火灾风险：短路可能引发火灾，给人们的生命财产安全带来威胁。

5.经济损失：设备损坏和电力系统中断可能导致严重的经济损失。

6.环境破坏：火灾可能对环境造成破坏。

五、预防措施为了防止交流电短路的发生，可以采取以下预防措施：1.定期检查和维护电路：对电路进行定期检查和维护，及时发现和处理线路老化、设备故障等问题。

2.使用保护装置：在电路中安装保护装置，如保险丝、断路器等，当电流过大时能够自动切断电源，保护设备和人身安全。

3.提高设备的可靠性：选择质量可靠的设备和材料，减少设备故障和线路破损的风险。

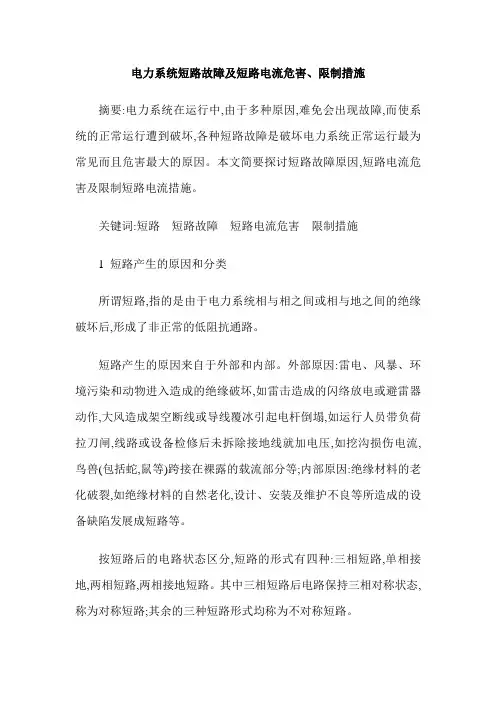

电力系统短路故障及短路电流危害、限制措施摘要:电力系统在运行中,由于多种原因,难免会出现故障,而使系统的正常运行遭到破坏,各种短路故障是破坏电力系统正常运行最为常见而且危害最大的原因。

本文简要探讨短路故障原因,短路电流危害及限制短路电流措施。

关键词:短路短路故障短路电流危害限制措施1 短路产生的原因和分类所谓短路,指的是由于电力系统相与相之间或相与地之间的绝缘破坏后,形成了非正常的低阻抗通路。

短路产生的原因来自于外部和内部。

外部原因:雷电、风暴、环境污染和动物进入造成的绝缘破坏,如雷击造成的闪络放电或避雷器动作,大风造成架空断线或导线覆冰引起电杆倒塌,如运行人员带负荷拉刀闸,线路或设备检修后未拆除接地线就加电压,如挖沟损伤电流,鸟兽(包括蛇,鼠等)跨接在裸露的载流部分等;内部原因:绝缘材料的老化破裂,如绝缘材料的自然老化,设计、安装及维护不良等所造成的设备缺陷发展成短路等。

按短路后的电路状态区分,短路的形式有四种:三相短路,单相接地,两相短路,两相接地短路。

其中三相短路后电路保持三相对称状态,称为对称短路;其余的三种短路形式均称为不对称短路。

按短路因素的持续时间、停电后短路状态是否自动消除,将短路分为瞬时性短路和持续性短路两种。

例如,因动物进入带电体间引起的短路,当动物被击落或烧毁后,短路因素消失,停电后可立即恢复供电,因此称为瞬时性短路。

电气设备绝缘破坏,输电线倒杆引起的短路则是持续性短路。

2 短路电流的危害短路电流可达几十到几百千安,因此造成很大的危害。

包括两个阶段的危害:短路过程中的危害和短路结束后的危害。

短路过程中的危害:短路电流使设备发热增加,短路持续时间较长时,设备可能过热以致损坏(短路电流大量发热,对电气设备产生热破坏,称为热稳固性破坏);短路点附近支路中出现比正常值大许多倍的电流,在导体间产生很大的机械应力,可能使导体和它们的支架遭到破坏(短路电流产生很大的电动力,对电气设备造成机械破坏,称为动稳固性破坏);短路点附近电网电压严重下降,影响负荷供电,并破坏了功率送端与功率受端之间的能量传输,导致送端旋转机组减速,使电力系统两部分频率不相等,称为失步;不对称短路后三相电流不对称,产生负序电流引起旋转电动机和转子表层发热,单相接地和两相接地,还产生零序电流,对外界造成很大的干扰磁场,影响通信。

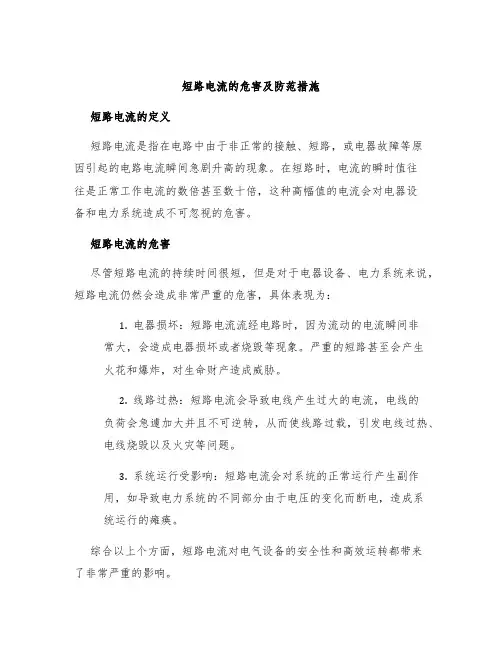

短路电流的危害及防范措施短路电流的定义短路电流是指在电路中由于非正常的接触、短路，或电器故障等原因引起的电路电流瞬间急剧升高的现象。

在短路时，电流的瞬时值往往是正常工作电流的数倍甚至数十倍，这种高幅值的电流会对电器设备和电力系统造成不可忽视的危害。

短路电流的危害尽管短路电流的持续时间很短，但是对于电器设备、电力系统来说，短路电流仍然会造成非常严重的危害，具体表现为：1.电器损坏：短路电流流经电路时，因为流动的电流瞬间非常大，会造成电器损坏或者烧毁等现象。

严重的短路甚至会产生火花和爆炸，对生命财产造成威胁。

2.线路过热：短路电流会导致电线产生过大的电流，电线的负荷会急遽加大并且不可逆转，从而使线路过载，引发电线过热、电线烧毁以及火灾等问题。

3.系统运行受影响：短路电流会对系统的正常运行产生副作用，如导致电力系统的不同部分由于电压的变化而断电，造成系统运行的瘫痪。

综合以上个方面，短路电流对电气设备的安全性和高效运转都带来了非常严重的影响。

短路电流的防范措施为了减少短路电流的危害，人们提出了各种各样的防范措施，维护了正常的电器设备和电力系统的安全使用。

1.安装保护装置：通过安装以细小电路器件制成的保护电路，可以有效地保护电路免受短路电流的侵害，阻止短路电流的继续流动。

一些常见的保护装置有保险丝、断路器等。

2.规范安装方法：为确保安装的电器设备可靠安全地工作，应遵循正确的安装规范，在施工中严格执行电接线安规以及设备的安装细节要求。

3.定期检查维护：定期检查设备的电学特性，如电阻、电容、电感等，防止因电器老化、腐蚀、疲劳等原因发生短路，同时保持设备的良好状态。

4.确保操作规范：在电器设备的操作过程中，要遵循操作细则，并确保人员操作规范，不得私自改变电气配线和设备接线，避免因操作不当引起短路电流。

综上所述，短路电流是不可忽略的一种问题，对电力系统和人员甚至财产安全都会造成很严重的威胁，必要的预防措施显得十分重要。

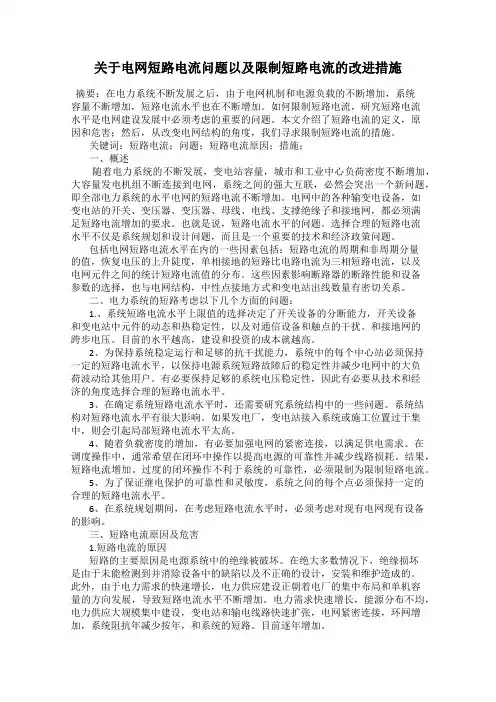

关于电网短路电流问题以及限制短路电流的改进措施摘要：在电力系统不断发展之后，由于电网机制和电源负载的不断增加，系统容量不断增加，短路电流水平也在不断增加。

如何限制短路电流，研究短路电流水平是电网建设发展中必须考虑的重要的问题。

本文介绍了短路电流的定义，原因和危害；然后，从改变电网结构的角度，我们寻求限制短路电流的措施。

关键词：短路电流；问题；短路电流原因；措施；一、概述随着电力系统的不断发展，变电站容量，城市和工业中心负荷密度不断增加，大容量发电机组不断连接到电网，系统之间的强大互联，必然会突出一个新问题，即全部电力系统的水平电网的短路电流不断增加。

电网中的各种输变电设备，如变电站的开关、变压器、变压器、母线、电线、支撑绝缘子和接地网，都必须满足短路电流增加的要求。

也就是说，短路电流水平的问题。

选择合理的短路电流水平不仅是系统规划和设计问题，而且是一个重要的技术和经济政策问题。

包括电网短路电流水平在内的一些因素包括：短路电流的周期和非周期分量的值，恢复电压的上升陡度，单相接地的短路比电路电流为三相短路电流，以及电网元件之间的统计短路电流值的分布。

这些因素影响断路器的断路性能和设备参数的选择，也与电网结构，中性点接地方式和变电站出线数量有密切关系。

二、电力系统的短路考虑以下几个方面的问题：1.、系统短路电流水平上限值的选择决定了开关设备的分断能力，开关设备和变电站中元件的动态和热稳定性，以及对通信设备和触点的干扰。

和接地网的跨步电压。

目前的水平越高，建设和投资的成本就越高。

2、为保持系统稳定运行和足够的抗干扰能力，系统中的每个中心站必须保持一定的短路电流水平，以保持电源系统短路故障后的稳定性并减少电网中的大负荷波动给其他用户。

有必要保持足够的系统电压稳定性，因此有必要从技术和经济的角度选择合理的短路电流水平。

3、在确定系统短路电流水平时，还需要研究系统结构中的一些问题。

系统结构对短路电流水平有很大影响。

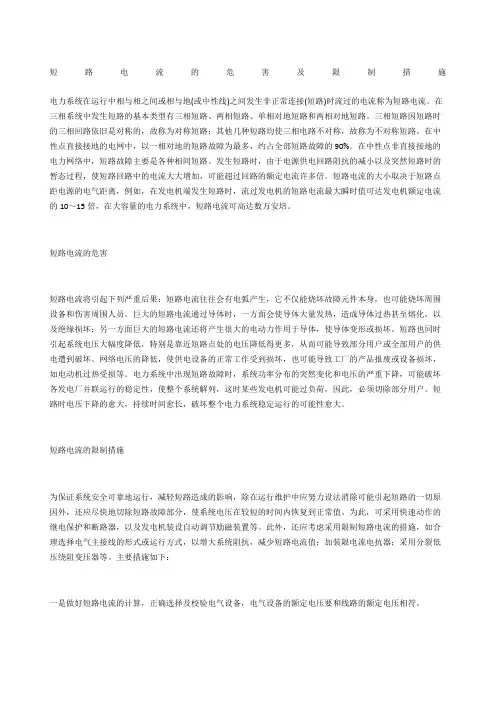

短路电流的危害及限制措施电力系统在运转中相与相之间或相与地(或中性线)之间发生非正常连接(短路)时流过的电流称为短路电流。

在三相系统中发生短路的基本类型有三相短路、两相短路、单相对地短路和两相对地短路。

三相短路因短路时的三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相电路不对称，故称为不对称短路。

在中性点直接接地的电网中，以一相对地的短路故障为最多，约占全部短路故障的90%。

在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。

发生短路时，由于电源供电回路阻抗的减小以及突然短路时的暂态过程，使短路回路中的电流大大增加，可能超过回路的额定电流许多倍。

短路电流的大小取决于短路点距电源的电气距离，例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达发电机额定电流的10～15倍，在大容量的电力系统中，短路电流可高达数万安培。

短路电流的危害短路电流将引起下列严重后果：短路电流往往会有电弧产生，它不仅能烧坏故障元件本身，也可能烧坏周围设备和伤害周围人员。

巨大的短路电流通过导体时，一方面会使导体大量发热，造成导体过热甚至熔化，以及绝缘损坏；另一方面巨大的短路电流还将产生特别大的电动力作用于导体，使导体变形或损坏。

短路也同时引起系统电压大幅度降低，尤其是靠近短路点处的电压降低得更多，从而可能导致部分用户或全部用户的供电遭到破坏。

网络电压的降低，使供电设备的正常工作受到损坏，也可能导致工厂的产品报废或设备损坏，如电动机过热受损等。

电力系统中出现短路故障时，系统功率分布的突然变化和电压的严重下降，可能破坏各发电厂并联运转的稳定性，使整个系统解列，这时某些发电机可能过负荷，因此，必须切除部分用户。

短路时电压下降的愈大，持续时间愈长，破坏整个电力系统稳定运转的可能性愈大。

短路电流的限制措施为了进一步保证系统安全可靠地运转，减轻短路造成的影响，除在运转维护中应努力设法消除可能引起短路的一切原因外，还应尽快地切除短路故障部分，使系统电压在较短的时间内恢复到正常值。

* ∑ ( k −1)
= X + X = 0.2 + 1.59 = 1.79
* 1 * 2
(2)三相短路电流周期分量有效值
I
( 3) k −1
=
I d1
* X ∑ ( k −1)
5.50kA = = 3.07 kA 1.79
(3)其他三相短路电流
( ( I "(3) = I ∞3) = I k 3)1 = 3.07 kA −
五、短路电流计算
（一）、无限大容量电力系统： 电力系统的容量相对于单个工厂用电设备的总容量来说大 很多，当工厂的供电线路发生短路时，对系统的供电电压 无影响，因此可以认为电力系统是无限大容量电力系统。 即电力系统相当于一个理想电压源，电压恒定，内阻趋于 零。当无限大容量电力系统的供电线路发生短路时，短路 电流的各个分量的变化是一个较为复杂的过程，而短路电 流的基波分量有效值在短路过程中始终保持恒定不变，用 Ik表示。 （二）、短路电流计算 1、方法：欧姆法、标么值法、短路容量法，因为标么值 法比较常用，下面重点介绍。
(3 i sh ) = 2.55 × 3.07 kA = 7.83kA
( 3) I sh
= 1.51 × 3.07 kA = 4.64kA
(4)三相短路容量
S
( 3) k −1
=
Sd
* X ∑ ( k −1)
100 MV ⋅ A = = 55.9 MV ⋅ A 1.79
4.计算k-2点的短路电路总电抗标幺值及三 相短路电流和短路容量 (1)总电抗标幺值
熔断器继电器保护设备在发生短路故障时保护装置在最短的时间内将故障切除以免造成严重后果五短路电流计算电力系统的容量相对于单个工厂用电设备的总容量来说大很多当工厂的供电线路发生短路时对系统的供电电压无影响因此可以认为电力系统是无限大容量电力系统

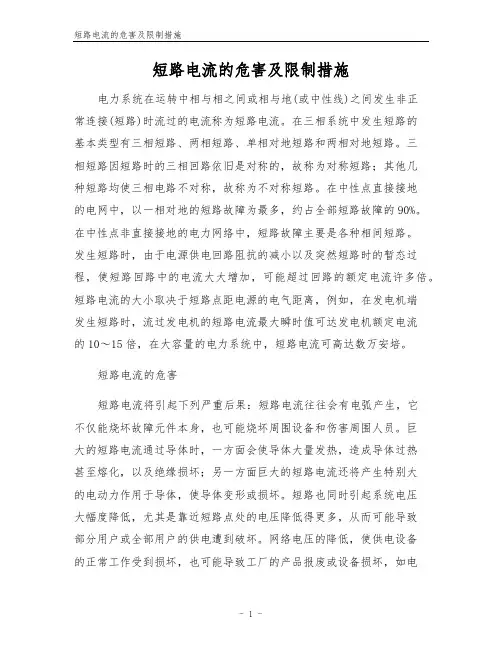

短路电流的危害及限制措施电力系统在运行中相与相之间或相与地(或中性线)之间发生非正常连接(短路)时流过的电流称为短路电流。

在三相系统中发生短路的基本类型有三相短路、两相短路、单相对地短路和两相对地短路。

三相短路因短路时的三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相电路不对称，故称为不对称短路。

在中性点直接接地的电网中，以一相对地的短路故障为最多，约占全部短路故障的90%。

在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。

发生短路时，由于电源供电回路阻抗的减小以及突然短路时的暂态过程，使短路回路中的电流大大增加，可能超过回路的额定电流许多倍。

短路电流的大小取决于短路点距电源的电气距离，例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达发电机额定电流的10～15倍，在大容量的电力系统中，短路电流可高达数万安培。

短路电流的危害短路电流将引起下列严重后果：短路电流往往会有电弧产生，它不仅能烧坏故障元件本身，也可能烧坏周围设备和伤害周围人员。

巨大的短路电流通过导体时，一方面会使导体大量发热，造成导体过热甚至熔化，以及绝缘损坏；另一方面巨大的短路电流还将产生很大的电动力作用于导体，使导体变形或损坏。

短路也同时引起系统电压大幅度降低，特别是靠近短路点处的电压降低得更多，从而可能导致部分用户或全部用户的供电遭到破坏。

网络电压的降低，使供电设备的正常工作受到损坏，也可能导致工厂的产品报废或设备损坏，如电动机过热受损等。

电力系统中出现短路故障时，系统功率分布的突然变化和电压的严重下降，可能破坏各发电厂并联运行的稳定性，使整个系统解列，这时某些发电机可能过负荷，因此，必须切除部分用户。

短路时电压下降的愈大，持续时间愈长，破坏整个电力系统稳定运行的可能性愈大。

短路电流的限制措施为保证系统安全可靠地运行，减轻短路造成的影响，除在运行维护中应努力设法消除可能引起短路的一切原因外，还应尽快地切除短路故障部分，使系统电压在较短的时间内恢复到正常值。

直流短路保护方案引言直流短路是指直流电路中两个电极之间出现低阻抗路径，致使电流迅速增大的现象。

直流短路容易引发电路事故，甚至造成设备的损坏和人员的伤害。

为了保护直流电路免受短路带来的危害，需要采取适当的保护措施。

本文将探讨直流短路保护方案及其实施方法。

直流短路的危害直流短路会导致电流急剧增加，给电路和设备带来巨大的压力，造成以下危害：1.电路过载：短路造成电流迅速增大，使得电路承受超过额定负荷的电流，导致电路过载。

2.设备损坏：大电流通过设备，会导致设备的线圈烧坏、电子元件烧毁等损坏情况。

3.电弧故障：短路产生的电弧可能引起火灾，造成财产损失和人员伤亡。

针对上述危害，我们需要一种有效的保护方案，及时检测和隔离短路故障，以保护电路和设备的安全。

直流短路保护方案1. 电流限制器电流限制器是一种基本的直流短路保护设备，用于限制电流在安全范围内。

当电流超过设定值时，电流限制器会迅速切断电路，防止短路电流继续流过。

电流限制器的工作原理是利用电路中的电阻、电感或半导体元件，通过控制电阻、电感或开关的状态来限制电流。

一旦电流超过限定值，电流限制器会切断电路，以保护电路和设备。

2. 熔断器熔断器是一种常见的直流短路保护装置，广泛应用于直流电路中。

熔断器的作用是在电流超过额定值时，自动切断电路，以保护电路免受过载和短路的影响。

熔断器由导体和保护螺丝组成。

当电流超过额定值时，导体受热膨胀，最终融化，从而切断电路。

熔断器可根据其电流容量和断路特性的需求，选择合适的型号。

3. 短路保护继电器短路保护继电器是一种自动检测和隔离短路故障的装置，广泛应用于直流电路中。

短路保护继电器可以实现对大电流短路的快速响应和切断。

短路保护继电器的原理是通过检测电路中的电流和电压来判断是否存在短路故障。

当检测到短路故障时，继电器会迅速切断电路，以保护设备和电路的安全。

4. 地故障保护装置地故障是指直流电路中的电极与地之间出现低阻抗路径，造成电流异常流过地。

短路电流的定义、分类、计算⽅法、⼝诀、危害短路电流科技名词定义中⽂名称：短路电流英⽂名称：short-circuit current定义：在电路中，由于短路⽽在电⽓元件上产⽣的不同于正常运⾏值的电流。

应⽤学科：电⼒（⼀级学科）；电⼒系统（⼆级学科）本内容由全国科学技术名词审定委员会审定公布短路电流 short-circuit current 电⼒系统在运⾏中，相与相之间或相与地（或中性线）之间发⽣⾮正常连接（即短路）时流过的电流。

其值可远远⼤于额定电流，并取决于短路点距电源的电⽓距离。

例如，在发电机端发⽣短路时，流过发电机的短路电流最⼤瞬时值可达额定电流的10～15倍。

⼤容量电⼒系统中，短路电流可达数万安。

这会对电⼒系统的正常运⾏造成严重影响和后果。

⽬录短路电流分类三相系统中发⽣的短路有 4 种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。

其中，除三相短路时，三相回路依旧对称，因⽽⼜称对称短路外，其余三类均属不对称短路。

在中性点接地的电⼒⽹络中，以⼀相对地的短路故障最多，约占全部故障的90％。

在中性点⾮直接接地的电⼒⽹络中，短路故障主要是各种相间短路。

发⽣短路时，电⼒系统从正常的稳定状态过渡到短路的稳定状态，⼀般需3～5秒。

在这⼀暂态过程中，短路电流的变化很复杂。

它有多种分量，其计算需采⽤电⼦计算机。

在短路后约半个周波（0.01秒）时将出现短路电流的最⼤瞬时值，称为冲击电流。

它会产⽣很⼤的电动⼒，其⼤⼩可⽤来校验电⼯设备在发⽣短路短路电流相关⽰意图时机械应⼒的动稳定性。

短路电流的分析、计算是电⼒系统分析的重要内容之⼀。

它为电⼒系统的规划设计和运⾏中选择电⼯设备、整定继电保护、分析事故提供了有效⼿段。

供电⽹络中发⽣短路时,很⼤的短路电流会使电器设备过热或受电动⼒作⽤⽽遭到损坏,同时使⽹络内的电压⼤⼤降低,因⽽破坏了⽹络内⽤电设备的正常⼯作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选⽤限制短路电流的元件.计算条件1.假设系统有⽆限⼤的容量.⽤户处短路后,系统母线电压能维持不变.即计算阻抗⽐系统阻抗要⼤得多.具体规定: 对于3~35KV级电⽹中短路电流的计算,可以认为110KV及以上的系统的容量为⽆限⼤.只要计算35KV及以下⽹络元件的阻抗.2.在计算⾼压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,⽽忽略其电阻;对于架空线和电缆,只有当其电阻⼤于电抗1/3时才需计⼊电阻,⼀般也只计电抗⽽忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或⼆相短路时的短路电流都⼩于三相短路电流.能够分断三相短路电流的电器,⼀定能够分断单相短路电流或⼆相短路电流.简化计算法即使设定了⼀些假设条件,要正确计算短路电流还是⼗分困难,对于⼀般⽤户也没有必要.⼀些设计⼿册提供了简化计算的图表.省去了计算的⿇烦.⽤起来⽐较⽅便.但要是⼿边⼀时没有设计⼿册怎么办?下⾯介绍⼀种“⼝诀式”的计算⽅法,只要记牢7句⼝诀,就可掌握短路电流计算⽅法.在介绍简化计算法之前必须先了解⼀些基本概念.1.主要参数Sd三相短路容量 (MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第⼀周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第⼀周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2.标么值计算时选定⼀个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的⽐值短路电流相关书籍(相对于基准量的⽐值),称为标么值(这是短路电流计算最特别的地⽅,⽬的是要简化计算).(1)基准基准容量 Sjz =100 MVA基准电压 UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV有了以上两项,各级电压的基准电流即可计算出,例: UJZ(KV)3710.56.30.4因为 S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)标么值计算容量标么值 S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值 U*= U/UJZ ; 电流标么值 I* =I/IJZ3⽆限⼤容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以 IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器⼆次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进⾏短路电流计算了.公式不多,⼜简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.⼀种⽅法是查有关设计⼿册,从中可以找到常⽤变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再⽤以上公式计算短路电流; 设计⼿册中还有⼀些图表,可以直接查出短路电流.下⾯介绍⼀种“⼝诀式”的计算⽅法,只要记牢7句⼝诀,就可掌握短路电流计算⽅法.⼝诀式简化算法1系统电抗的计算系统电抗，百兆为⼀。

限制短路电流的原因及限制措施
限制短路电流的原因主要是因为在大容量发电厂和电力网中，短路电流可能达到非常大的数值，使得在选择发电厂和变电所的电气设备以及线路的电缆截面时，必须考虑短路电流的热稳定和动稳定要求，这可能导致设备价格昂贵、电力网投资增大。

因此，限制短路电流是为了降低设备造价和整个电网的投资。

限制短路电流的措施主要有以下几点：
1. **母线分段加装电抗器**：当母线任一分段发生短路时，其他段上由发电机或系统来的短路电流都会受到电抗器的限制。

2. **出线加装电抗器**：出线上装设电抗器能够有效地限制本线路的限流作用，尤其是采用电缆出线时。

3. **采用分裂低压绕组变压器**：若两台发电机接至一小段母线上，经一台升压变压器供电，当发电机短路电流过大时，可改用为分裂低压绕组变压器。

4. **采用单独的分裂电抗器**。

5. **在接线中，减少并联设备的支路，或增多串联设备的支路**。

6. **提高电力系统的电压等级**：这是在电力网络短路电流数值与系统运行或发展不适应时采取的措施。

7. **直流输电**：在电力系统主网加强联系后，将次级电网解环运行。

8. **在允许的范围内，增大系统的零序阻抗**：例如采用不带第三绕组或第三绕组为Y接线的全星形目耦婪压器，减少变压器的接地
点等。

9. **采用电力电子型故障电流限制器**。

10. **采用限流电抗器**：电抗器的额定电抗值应选择为8%～12%。

短路电流及限流措施摘要：随着负荷需求及其密度的不断增长，电网输电容量随之扩大。

电网规模逐渐扩大，电网结构连接日益紧密，在提升电网输电能力和安全可靠运行的同时，也导致了枢纽站及其周边站点短路电流的快速升高。

如何在发展电网输送能力的同时，有效地限制电网短路电流水平，成为电力系统输电网规划、运行方面所要解决的首要问题，也是当前电网建设的当务之急。

关键词：短路电流；限流；措施1短路电流增大的危害短路故障因其类型、发生地点和持续时间等不同，其危害程度也有所不同，可能仅破坏部分区域的正常可靠供电，也有可能越级破坏所接入大区域电网的安全稳定运行。

具体来看，短路电流增大的危险后果一般包括以下几个方面：1）影响电网安全。

当短路电流接近甚至超过断路器的开断容量时，由于开断能力不足，断路器可能会无法有效切除故障，从而导致故障扩大，进而造成大面积停电事故，严重影响电网输电能力及安全运行。

2）增加投资费用。

由于短路电流的增大，为满足设备在极端情况下的动热稳定要求，电力系统不得不进行改造、更换线路和变电站设备等，这就需要增加投资费用。

而更换设备期间增加了系统运行、调度管理的复杂性，造成电网建设经济性明显下降。

3）影响人畜生命安全。

短路电流的增大在发生接地短路故障时，由于系统注入大地的电流过大，将产生强大的地电位反击，增加了系统接地点附近的跨步电压及接触电压，严重威胁人畜的生命安全。

4）危害临近通信线路。

短路电流的增大会导致不对称短路的发生，所引发磁通会对邻近高压线路的通信线路或铁道信号系统造成极大危害。

电网短路电流的增加对电网的安全运行与管理是一把双刃剑，因此，从趋利避害的角度出发，需要采取一系列着眼于全局并考虑未来电网发展的短路电流限制措施。

2限制短路电流的方法2.1做好电网规划设计电网规划设计在限制短路电流方面的作用不容忽视，电网结构设计合理就能将短路电流限制在一定范围内。

这要求我们的电网设计部门对各种设计方案进行短路计算。

１２ 短 路 电 流 的 危 害 ．
合理地选择发电厂和电网的接线方式 ，能够达到限制短路 电流的 目的。为对大 电流接地系统 中的单相接地短路电流进行 限制 ， 可以采取部分变压器 的中性点不接地的运行方式 ， 也可将 位于系统枢纽点处 的联络 自耦变压器换成采用星形——星形方 式进行接线 的同容量的普通变压器。 若在降压变电所 ， 可采用变 电器低压侧分列运行 ，来对低压 以及中压的配 电装置 中的短路 电流进行 限制 ； 若是输 电线路 ， 则可利用分列运行 的接线方式 。 在环 形 供 电 网 中 ， 列 运 行 电 网。 则解
技 术 与 市 场
第 １卷第２ ０ ２ ９ 期２ １年
技 术 研 发
电力 系统短路 电流 的危 害和 限制措施
郭宏涛
（ 广西金 桂 浆纸 业有 限公 司 ， 西 钦 州 ５ ５ ０ ） 广 ３ ０ ８
摘 要 ： 坏 电 力 系统 正 常运 行 的最 常 见 、 害最 大 的原 因是 短 路故 障。 文章 简要 介 绍 了 电力 系统 中短 路 电流 产 生 的原 因以 破 危 及短 路 电流 的危 害 ， 并且 针 对 短路 电流 产生 的原 因 ， 重点 阐述 了几种 常见 的限 制短 路 电 流的措 施 。
危害性 ， 导致其他行业 的投诉 。
２ 限 制短 路 电 流 的 多种措 施
２１ 规 划 电 网 结 构 要 合 理 ．
对电网的结构进行合理规划是控制电流的基本措施。从某种 意义上说 ， 电网的发展历史也是一个对低 电压等级进行合理分区 、 不断升高电压等级的过程。 结合系统规划， 从系统结构上采取措施 可考虑： 发展更高一级 的电压 电网； 的输 电线路建设时， 新 要降低 网络的紧密程度 ； 分区进行供电， 分片运行减压电网等。

浅谈电力系统线路短路电流计算、应用及限制措施文章介绍了电力系统发生短路的原因，短路电流的计算及应用，限制短路电流的措施。

标签：短路电流；应用；限制措施短路是指不同电位的导体之间的电气短接，这是电力系统中最常见的一种故障，也是最严重的一种故障。

电力系统出现短路故障，究其原因，主要有以下三个方面：（1）电气绝缘损坏；（2）误操作；（3）鸟兽害。

电路短路后，其阻抗值比正常时电路的阻抗值小得多，因此短路电流往往比正常电流大许多倍。

在大容量电力系统中，短路电流可达几万安培或几十万安培。

如此大的短路电流对电力系统可造成极大的危害：（1）短路电流的电动效应和热效应；（2）电压骤降；（3）造成停电事故；（4）影响电力系统稳定；（5）产生电磁干扰。

由此可见，短路的后果是非常严重的，因此供配电系统在设计、安装和运行中，都应尽力设法消除可能引起短路故障的一切因素。

在三相系统中，可有下列短路形式：（1）三相短路；（2）两相短路；（3）单相短路；（4）两相接地短路。

电力系统中，发生单相短路的可能性最大，而发生三相短路的可能性最小。

但一般是三相短路电流最大，造成的危害也最严重。

为了使电气系统中的电气设备在最严重的短路情况下也能可靠工作，因此作为选择校验电气设备的短路计算中，以三相短路计算为主。

对于无限大容量电力系统计算短路电流常用的方法有欧姆法和标幺制法。

进行短路电流计算，首先要绘出计算电路图。

在计算的电路图上，将短路计算所要考虑的主要参数都表示出来，并将元件依次编号，然后确定短路计算点。

短路计算点要选择得使需要进行短路校验的电气元件有最大可能的短路电流通过。

接着，按所选择的电路计算点绘出等效电路图，并计算电路中各主要元件的阻抗。

在等效电路图上，只要将所计算的电路电流所流经的一些主要元件表示出来，并标明其序号和阻抗值，一般是分子标序号，分母用复数的形式标阻抗值。

然后将等效电路化简。

对一般用户供配电系统来说，由于将电力系统当作无限大容量系统，而且短路电路也比较简单，因此一般只需采用阻抗串并联的方法即可将电路化简，求出其等效总阻抗。
