《发电厂电气》04-04-限制短路电流的方法

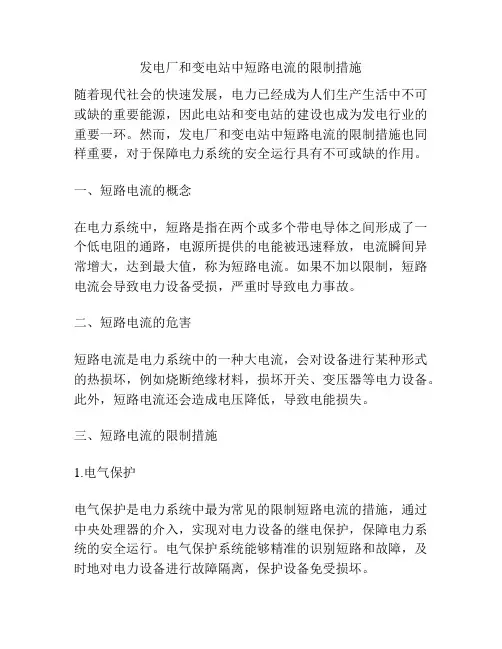

发电厂和变电站中短路电流的限制措施随着现代社会的快速发展，电力已经成为人们生产生活中不可或缺的重要能源，因此电站和变电站的建设也成为发电行业的重要一环。

然而，发电厂和变电站中短路电流的限制措施也同样重要，对于保障电力系统的安全运行具有不可或缺的作用。

一、短路电流的概念在电力系统中，短路是指在两个或多个带电导体之间形成了一个低电阻的通路，电源所提供的电能被迅速释放，电流瞬间异常增大，达到最大值，称为短路电流。

如果不加以限制，短路电流会导致电力设备受损，严重时导致电力事故。

二、短路电流的危害短路电流是电力系统中的一种大电流，会对设备进行某种形式的热损坏，例如烧断绝缘材料，损坏开关、变压器等电力设备。

此外，短路电流还会造成电压降低，导致电能损失。

三、短路电流的限制措施1.电气保护电气保护是电力系统中最为常见的限制短路电流的措施，通过中央处理器的介入，实现对电力设备的继电保护，保障电力系统的安全运行。

电气保护系统能够精准的识别短路和故障，及时地对电力设备进行故障隔离，保护设备免受损坏。

2.电源侧限流器电源侧限流器是一种主动控制电流的装置，可以将短路电流控制在一定范围内，通过主动的限流方式避免电路出现过电流的损伤。

采用电源侧限流器可以使电路保持在安全范围内，保护设备免受损坏。

3.主副变压器配合在电力系统中，主变压器和副变压器的配合也可以限制短路电流。

当发生短路时，主变压器会在短路部位所形成的磁场中产生反向磁势，抵消短路电压的作用，从而降低短路电流。

此时副变压器可以提供一定的阻抗，将短路电流进一步限制在安全范围内。

四、结论在电力系统中，短路电流是一种非常危险的现象，会对设备造成严重的损坏。

为了保障电力系统的安全运行，采取正确的短路电流限制措施是十分必要的。

以上措施均可以实现对短路电流的限制，保护电力设备免受损害，实现电力系统的安全运行。

然而，在实际的电力系统中，短路电流的限制并不是一件简单的事情。

电力系统中存在着复杂多变的负荷和电源情况，加上各种复杂的负载特性，使得短路电流的限制变得更加困难。

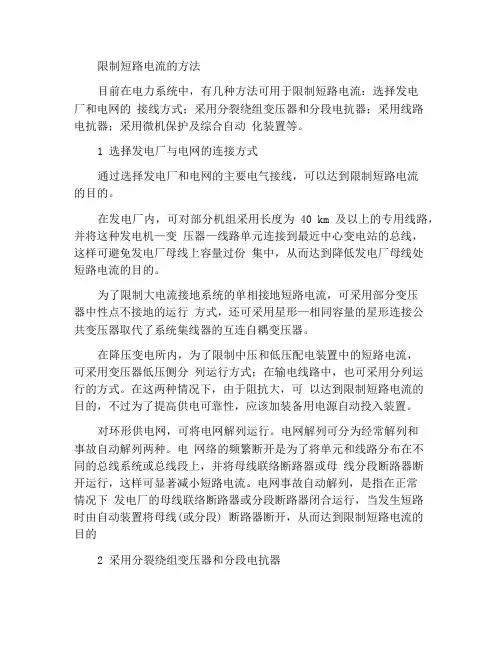

限制短路电流的方法目前在电力系统中，有几种方法可用于限制短路电流：选择发电厂和电网的接线方式；采用分裂绕组变压器和分段电抗器；采用线路电抗器；采用微机保护及综合自动化装置等。

1 选择发电厂与电网的连接方式通过选择发电厂和电网的主要电气接线，可以达到限制短路电流的目的。

在发电厂内，可对部分机组采用长度为40 km及以上的专用线路，并将这种发电机—变压器—线路单元连接到最近中心变电站的总线，这样可避免发电厂母线上容量过份集中，从而达到降低发电厂母线处短路电流的目的。

为了限制大电流接地系统的单相接地短路电流，可采用部分变压器中性点不接地的运行方式，还可采用星形—相同容量的星形连接公共变压器取代了系统集线器的互连自耦变压器。

在降压变电所内，为了限制中压和低压配电装置中的短路电流，可采用变压器低压侧分列运行方式；在输电线路中，也可采用分列运行的方式。

在这两种情况下，由于阻抗大，可以达到限制短路电流的目的，不过为了提高供电可靠性，应该加装备用电源自动投入装置。

对环形供电网，可将电网解列运行。

电网解列可分为经常解列和事故自动解列两种。

电网络的频繁断开是为了将单元和线路分布在不同的总线系统或总线段上，并将母线联络断路器或母线分段断路器断开运行，这样可显著减小短路电流。

电网事故自动解列，是指在正常情况下发电厂的母线联络断路器或分段断路器闭合运行，当发生短路时由自动装置将母线(或分段) 断路器断开，从而达到限制短路电流的目的2 采用分裂绕组变压器和分段电抗器为了限制大容量发电厂中的短路电流，可以使用低压侧带有分裂绕组的变压器，在水电厂扩大单元机组上也可采用分裂绕组变压器。

为了限制6～10 kV配电装置中的短路电流，可以在母线上装设分段电抗器。

分段电抗器只能限制发电机回路、变压器回路、母线上发生短路时的短路电流，当在配电网络中发生短路时则主要由线路电抗器来限制短路电流。

3 采用线路电抗器线路电抗器主要用于发电厂向电缆网供电6～10 kV配电装置中，其作用是限制短路电流，使电缆网络在短路情况下免于过热，减少所需要的开断容量。

智慧树知到《发电厂电气部分》章节测试答案￥智慧树知到《发电厂电气部分》章节测试答案第一章1、下列几种类型的发电厂中，哪一种的效率最高（）。

A:低温低压>B:中温中压C:高温高压D:超临界正确答案：超临界~2、下列几种发电厂中，哪种类型的发电厂的效率最高（）。

A:凝气式火电厂B:热电厂C:燃气-蒸汽联合循环、D:垃圾发电厂正确答案：燃气-蒸汽联合循环3、三峡水电站属于（）水电站。

A:引水式)B:坝后式C:河床式D:抽水蓄能正确答案：坝后式<4、抽水蓄能电站的作用有（）。

A:调峰B:填谷C:调频￥D:调相正确答案：调峰,填谷,调频,调相5、下列设备中，属于一次设备的是（）。

A:载流导体`B:继电保护及自动装置C:测量仪表D:控制和信号设备正确答案：载流导体…第二章1、在送电操作时：应该先合隔离开关，后合断路器A:对B:错#正确答案：对2、辅助二次绕组（开口三角形接线）用于大电流接地系统的接地保护时，每相辅助二次绕组的额定电压为100VA:对B:错!正确答案：对3、电压互感器的准确级是根据电压误差的大小划分的。

A:对B:错|正确答案：对4、高压断路器按照灭弧介质不同可分为油断路器，压缩空气断路器，SF6断路器和真空断路器。

A:对B:错(正确答案：对5、开关断开时产生电弧的原因是强电场发射和热电子发射。

A:对B:错《正确答案：对第三章1、对于Ⅰ组母线分段，Ⅱ组母线不分段的双母线分段接线。

如果Ⅰ组母线工作，Ⅱ组母线备用，它具有单母线分段接线特点。

当某段母线故障，可将故障段母线上的所有支路倒至备用母线上，则此时（）A:它具有双母线接线的特点<B:它具有双母线带旁路母线接线的特点C:它具有单母线接线的特点D:它仍然具有单母线分段接线的特点正确答案：D|2、具有三条进线与三条出线时，采用3/2接线和双母线接线比较（）A:3/2接线多用于一台断路器B:3/2接线多用于二台断路器C:3/2接线多用于三台断路器%D:两种接线断路器数量相同正确答案：B3、下列选项不属于多角形接线特点是（）A:接线简单清晰、经济性好<B:供电可靠性高、运行灵活C:检修一台断路器时，需对有关支路停电D:难于扩建正确答案：C\4、合理选择主变压器的（），是电气主接线设计的重要内容。

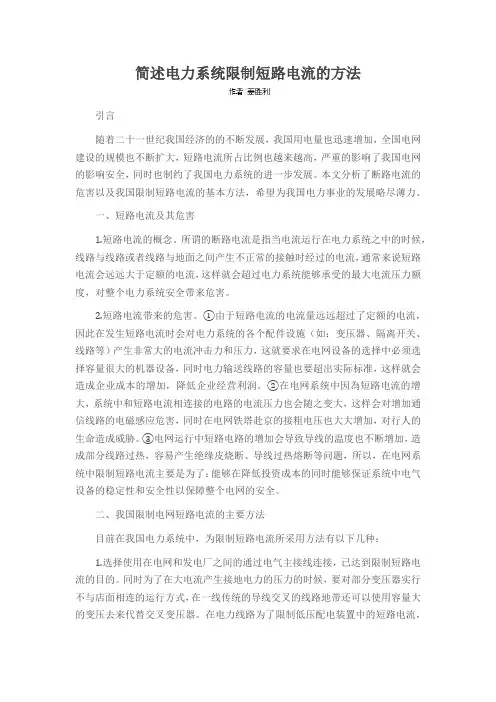

简述电力系统限制短路电流的方法引言随着二十一世纪我国经济的的不断发展，我国用电量也迅速增加，全国电网建设的规模也不断扩大，短路电流所占比例也越来越高，严重的影响了我国电网的影响安全，同时也制约了我国电力系统的进一步发展。

本文分析了断路电流的危害以及我国限制短路电流的基本方法，希望为我国电力事业的发展略尽薄力。

一、短路电流及其危害1.短路电流的概念。

所谓的断路电流是指当电流运行在电力系统之中的时候，线路与线路或者线路与地面之间产生不正常的接触时经过的电流，通常来说短路电流会远远大于定额的电流，这样就会超过电力系统能够承受的最大电流压力额度，对整个电力系统安全带来危害。

2.短路电流带来的危害。

①由于短路电流的电流量远远超过了定额的电流，因此在发生短路电流时会对电力系统的各个配件设施（如：变压器、隔离开关、线路等）产生非常大的电流冲击力和压力，这就要求在电网设备的选择中必须选择容量很大的机器设备，同时电力输送线路的容量也要超出实际标准，这样就会造成企业成本的增加，降低企业经营利润。

②在电网系统中因為短路电流的增大，系统中和短路电流相连接的电路的电流压力也会随之变大，这样会对增加通信线路的电磁感应危害，同时在电网铁塔赴京的接粗电压也大大增加，对行人的生命造成威胁。

③电网运行中短路电路的增加会导致导线的温度也不断增加，造成部分线路过热，容易产生绝缘皮烧断、导线过热熔断等问题，所以，在电网系统中限制短路电流主要是为了：能够在降低投资成本的同时能够保证系统中电气设备的稳定性和安全性以保障整个电网的安全。

二、我国限制电网短路电流的主要方法目前在我国电力系统中，为限制短路电流所采用方法有以下几种：1.选择使用在电网和发电厂之间的通过电气主接线连接，已达到限制短路电流的目的。

同时为了在大电流产生接地电力的压力的时候，要对部分变压器实行不与店面相连的运行方式，在一线传统的导线交叉的线路地带还可以使用容量大的变压去来代替交叉变压器。

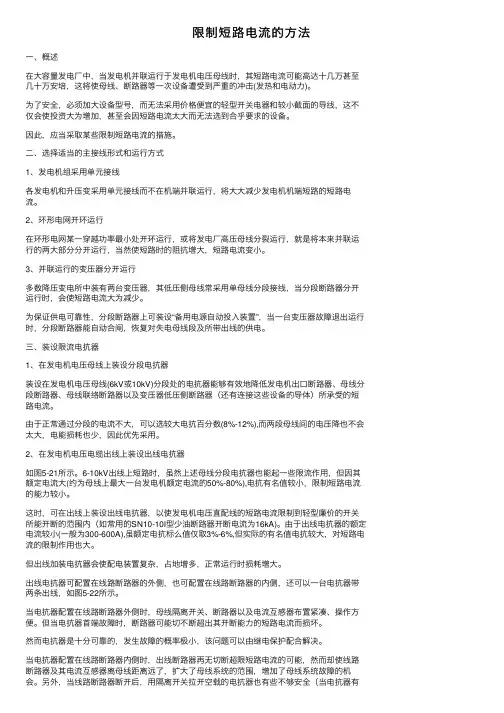

限制短路电流的⽅法⼀、概述在⼤容量发电⼚中，当发电机并联运⾏于发电机电压母线时，其短路电流可能⾼达⼗⼏万甚⾄⼏⼗万安培，这将使母线、断路器等⼀次设备遭受到严重的冲击(发热和电动⼒)。

为了安全，必须加⼤设备型号，⽽⽆法采⽤价格便宜的轻型开关电器和较⼩截⾯的导线，这不仅会使投资⼤为增加，甚⾄会因短路电流太⼤⽽⽆法选到合乎要求的设备。

因此，应当采取某些限制短路电流的措施。

⼆、选择适当的主接线形式和运⾏⽅式1、发电机组采⽤单元接线各发电机和升压变采⽤单元接线⽽不在机端并联运⾏，将⼤⼤减少发电机机端短路的短路电流。

2、环形电⽹开环运⾏在环形电⽹某⼀穿越功率最⼩处开环运⾏，或将发电⼚⾼压母线分裂运⾏，就是将本来并联运⾏的两⼤部分分开运⾏，当然使短路时的阻抗增⼤，短路电流变⼩。

3、并联运⾏的变压器分开运⾏多数降压变电所中装有两台变压器，其低压侧母线常采⽤单母线分段接线，当分段断路器分开运⾏时，会使短路电流⼤为减少。

为保证供电可靠性，分段断路器上可装设“备⽤电源⾃动投⼊装置”，当⼀台变压器故障退出运⾏时，分段断路器能⾃动合闸，恢复对失电母线段及所带出线的供电。

三、装设限流电抗器1、在发电机电压母线上装设分段电抗器装设在发电机电压母线(6kV或10kV)分段处的电抗器能够有效地降低发电机出⼝断路器、母线分段断路器、母线联络断路器以及变压器低压侧断路器（还有连接这些设备的导体）所承受的短路电流。

由于正常通过分段的电流不⼤，可以选较⼤电抗百分数(8%-12%),⽽两段母线间的电压降也不会太⼤，电能损耗也少，因此优先采⽤。

2、在发电机电压电缆出线上装设出线电抗器如图5-21所⽰。

6-10kV出线上短路时，虽然上述母线分段电抗器也能起⼀些限流作⽤，但因其额定电流⼤(约为母线上最⼤⼀台发电机额定电流的50%-80%),电抗有名值较⼩，限制短路电流的能⼒较⼩。

这时，可在出线上装设出线电抗器，以使发电机电压直配线的短路电流限制到轻型廉价的开关所能开断的范围内（如常⽤的SN10-10I型少油断路器开断电流为16kA)。

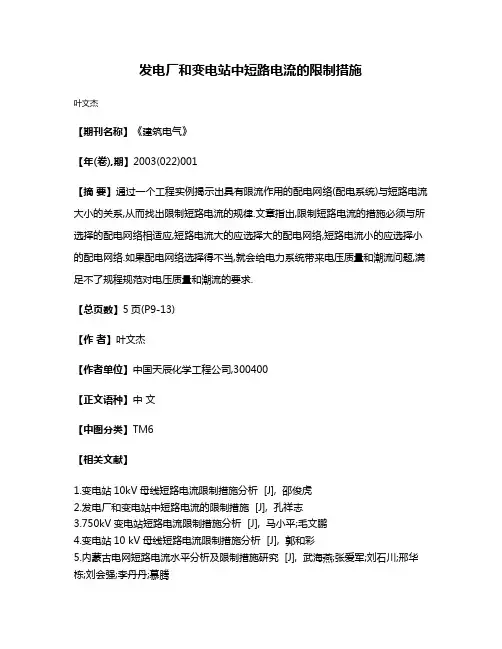

发电厂和变电站中短路电流的限制措施
叶文杰
【期刊名称】《建筑电气》
【年(卷),期】2003(022)001
【摘要】通过一个工程实例揭示出具有限流作用的配电网络(配电系统)与短路电流大小的关系,从而找出限制短路电流的规律.文章指出,限制短路电流的措施必须与所选择的配电网络相适应,短路电流大的应选择大的配电网络,短路电流小的应选择小的配电网络.如果配电网络选择得不当,就会给电力系统带来电压质量和潮流问题,满足不了规程规范对电压质量和潮流的要求.
【总页数】5页(P9-13)
【作者】叶文杰
【作者单位】中国天辰化学工程公司,300400
【正文语种】中文
【中图分类】TM6
【相关文献】
1.变电站10kV母线短路电流限制措施分析 [J], 邵俊虎
2.发电厂和变电站中短路电流的限制措施 [J], 孔祥志
3.750kV变电站短路电流限制措施分析 [J], 马小平;毛文鹏
4.变电站10 kV母线短路电流限制措施分析 [J], 郭和彩
5.内蒙古电网短路电流水平分析及限制措施研究 [J], 武海燕;张爱军;刘石川;邢华栋;刘会强;李丹丹;慕腾
因版权原因，仅展示原文概要，查看原文内容请购买。

限制短路电流的方法1．选择适当的主接线形式和运行方式（1）对具有大容量机组的发电厂中采用单元接线；（2）在降压变电所中，可采用变压器低压侧分列运行方式，即所谓母线硬分段接线；（3）对具有双回路电路，在负荷允许条件下可按单回路运行；（4）对环形供电网络，可在环网中穿越功率最小处开环运行。

2．加装限流电抗器（1）加装普通电抗器1）出线端加装出线电抗器用来限制电缆馈线支路短路电流。

它只能在电抗器后面临近点短路时才有限制短路电流的作用。

通常在架空线路上不装设电抗器。

线路电抗器不仅限制短路电流，而且能在母线上能维持较高的剩余残压（大于65％UN）。

通常线路电抗器的百分电流值为3％～6％。

2）母线电抗器装设在母线分段的地方，其目的是让发电机出口断路器、变压器低压侧断路器、母联断路器和分段断路器等都能按各回路额定电流来选择，不因短路电流过大而升级。

一般设计主接线时，为了限制发电机电压母线短路电流，应首先考虑在分段断路器回路或联络断路器回路中以及主变压器回路中安装电抗器，只有经过计算认为限制效果不够时，才考虑装设线路电抗器。

一般当电厂和系统容量较大时，两种电抗器都需要安装。

为了运行操作方便和减小母线各段之间电压差，母线分段不宜超过三段，母线电抗器的电抗百分值应取8％～12％。

（2）分裂电抗器分裂电抗器在结构上与普通电抗器相似，只是线圈中心有一个抽头3，中间抽头一般用来连接电源、两个分支（又称两臂）和用来连接大致相等的两组负荷。

当分裂电抗器的电抗值与普通电抗器的电抗值相同时，两者在短路时的限流作用一样，但正常运行时电压损失只有普通电抗器的一半，而且比普通电抗器多供一倍的出线，减少了电抗器的数目。

运行中当两个分支负荷不等或者负荷变化过大时，将引起两臂电压偏差，造成电压波动，甚至可能出现过电压。

所以一般分裂电抗器的电抗百分值取8％～12％。

分裂电抗器在主接线中，可以装设在电缆馈线上，每个臂可以接一回出线或几回出线。

分裂电抗器串接在发电机回路中，不仅起着出线电抗器的作用，而且也起着母线电抗器的作用。

1.输电线路送电的正确操作顺序先合上母线侧刀闸，再合上线路侧隔离刀闸，最后合上断路器。

2.电流互感器的准确级的定义1)电流互感器的准确级准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

电流互感器准确级分为0.2、0.5、1.0、3。

2)保护型准确级保护用TA可分为稳态保护用(P)和暂态保护用(TP)两类。

稳态保护用TA准确级有5P和10P。

暂态保护用TA准确级分为TPX、TPY、TPZ三个级别。

TPX级TA在额定电流和负载下，其电流误差不大于±0.5%。

TPY级TA在额定负荷下允许最大电流误差为±1%。

TPZ级TA特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。

3.导体的正常最高允许温度和短时最高允许温度的区别在哪里导体正常最高允许温度是指导体在保持正常工作是所允许的最高温度，一般不超过+70℃导体短时最高允许温度是指导体在短路时可能出现的最高短时发热温度热稳定校验的根本条件是：导体短时发热最高温度不得超过短时最高允许值。

即前者是正常工作允许持续的最高限温度，后者则是短路是瞬时发热的最高允许温度4. 电弧燃烧的物理过程有哪些电弧形成可分为如下四个过程（1）热电子发射高温阴极表面向周围空间发射电子的现象。

（2）强电场发射当开关动、静触头分离初瞬，开距S很小，虽然外施电压U不高，但电场强度E（E=U/S）很大。

当其值超过3×106 V/m时，阴极表面的自由电子被强行拉出。

【这是产生电弧的最根本的条件】（3）碰撞游离自由电子的强电场作用下，加速向阳极运动，沿途撞击中性粒子，使之游离出自由电子和正离子，链琐反应，由此形成电流。

【绝缘介质被击穿】（4）热游离高温下的中性粒子不规则的热运动速度很高，是以在其彼此碰撞时游离出大量带电粒子。

电弧在燃烧过程中，存在互为相反的两种过程：(1)游离过程：产生自由电子过程。

(2)去游离过程：电弧中发生游离的同时，还进行着使带电粒子减少的去游离过程，即：减少自由电子的过程。

行业资料：________ 限制短路电流的方法单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页限制短路电流的方法目前在电力系统中，用得较多的限制短路电流的方法有以下几种：选择发电厂和电网的接线方式；采用分裂绕组变压器和分段电抗器；采用线路电抗器；采用微机保护及综合自动化装置等。

1选择发电厂和电网的接线方式通过选择发电厂和电网的电气主接线，可以达到限制短路电流的目的。

在发电厂内，可对部分机组采用长度为40km及以上的专用线路，并将这种发电机—变压器—线路单元连接到距其最近的枢纽变电所的母线上，这样可避免发电厂母线上容量过份集中，从而达到降低发电厂母线处短路电流的目的。

为了限制大电流接地系统的单相接地短路电流，可采用部分变压器中性点不接地的运行方式，还可采用星形—星形接线的同容量普通变压器来代替系统枢纽点的联络自耦变压器。

在降压变电所内，为了限制中压和低压配电装置中的短路电流，可采用变压器低压侧分列运行方式；在输电线路中，也可采用分列运行的方式。

在这两种情况下，由于阻抗大，可以达到限制短路电流的目的，不过为了提高供电可靠性，应该加装备用电源自动投入装置。

对环形供电网，可将电网解列运行。

电网解列可分为经常解列和事故自动解列两种。

电网经常解列是将机组和线路分配在不同的母线系统或母线分段上，并将母线联络断路器或母线分段断路器断开运行，这样可显著减小短路电流。

电网事故自动解列，是指在正常情况下发电厂的母线联络断路器或分段断路器闭合运行，当发生短路时由自动装置将母第 2 页共 9 页线(或分段)断路器断开，从而达到限制短路电流的目的2采用分裂绕组变压器和分段电抗器在大容量发电厂中为限制短路电流可采用低压侧带分裂绕组的变压器，在水电厂扩大单元机组上也可采用分裂绕组变压器。

为了限制6～10kV配电装置中的短路电流，可以在母线上装设分段电抗器。

发电厂电气部分模拟考试试题与答案(全)一、填空题（每题2分，共40分）1。

火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3。

导体热量的耗散有对流辐射导热、三种形式.4。

按输出能源分，火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时,工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6。

根据运行状态,自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7。

发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比,厂用工作变压器的容量增大.（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源.二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂,即__压水堆__核电厂和__沸水堆__核电厂.3。

通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4。

隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5。

“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统.6。

根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7。

当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源.8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类;无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

第一章能源和发电1-1人类所认识的能量形式有哪些？并说明其特点。

答：第一、机械能。

它包括固体一流体的动能，势能，弹性能及表面张力能等。

其中动能和势能是大类最早认识的能量，称为宏观机械能。

第二、热能。

它是有构成物体的微观原子及分子振动与运行的动能，其宏观表现为温度的高低，反映了物体原子及分子运行的强度。

第三、化学能。

它是物质结构能的一种，即原子核外进行化学瓜是放出的能量，利用最普遍的化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要的可燃元素。

第四、辐射能。

它是物质以电磁波形式发射的能量。

如地球表面所接受的太阳能就是辐射能的一种。

第五、核能。

这是蕴藏在原子核内的粒子间相互作用面释放的能。

释放巨大核能的核反应有两种，邓核裂变应和核聚变反应。

第六、电能。

它是与电子流动和积累有关的一种能量，通常是电池中的化学能而来的。

或是通过发电机将机械能转换得到的；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功的本领。

1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身的性质分为含能体能源和过程性能源。

电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

限制短路电流的方法短路电流是指在电路中出现短路故障时，电路中的电流迅速增大的现象。

短路电流不仅可能对设备和电线造成损坏，还可能对人员和设备造成安全隐患。

因此，限制短路电流是非常重要的。

一、采用电流限制器电流限制器是一种能够限制短路电流的装置。

它通常由电流互感器、触发器和电流限制器组成。

当短路故障发生时，电流互感器会检测到电流的变化，并将信号传递给触发器。

触发器接收到信号后，会发出触发信号，使电流限制器开始工作，限制电流的大小。

电流限制器可以通过调整触发信号的强度和时间延迟来控制限制电流的大小。

二、安装过电压保护装置过电压保护装置是一种保护电路免受过电压损害的装置。

它可以通过监测电路中的电压变化，当电压超过设定的阈值时，自动断开电路，以防止短路电流的发生。

过电压保护装置可以根据需要进行定制，以满足不同的应用需求。

三、合理选择电缆和断路器合理选择电缆和断路器是限制短路电流的重要措施之一。

电缆的截面积和导体材料的选择对电流的传输负载能力有很大的影响。

断路器的选型和安装也能够有效地限制短路电流。

在选择电缆和断路器时，应根据电路的负载需求和电流传导能力进行合理的选择和安装。

四、合理布置电缆和设备合理布置电缆和设备也是限制短路电流的重要措施之一。

电缆的布置应避免交叉和密集，以减少电流传输时的电阻和功率损耗。

设备的布局应合理，避免堆积在一起，以防止短路电流的发生。

五、培训和教育人员培训和教育人员对于限制短路电流也至关重要。

只有当人员具备足够的电气知识和技能时，才能及时识别和处理短路电流的问题。

因此，应加强对电气人员的培训和教育，提高他们的电气安全意识和能力。

总结起来，限制短路电流的方法包括采用电流限制器、安装过电压保护装置、合理选择电缆和断路器、合理布置电缆和设备，以及培训和教育人员等。

通过综合运用这些方法，可以有效地限制短路电流的大小，保护设备和人员的安全。
