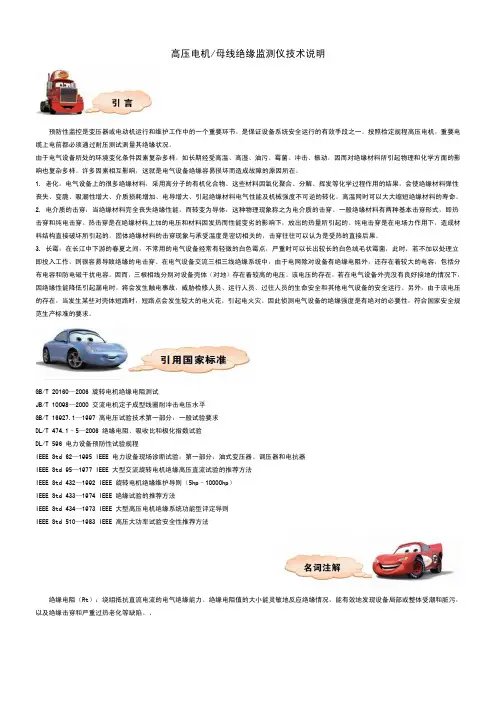

高压电机/母线绝缘监测仪技术说明预防性监控是变压器或电动机运行和维护工作中的一个重要环节,是保证设备系统安全运行的有效手段之一。
按照检定规程高压电机,重要电缆上电前都必须通过耐压测试测量其绝缘状况。
由于电气设备所处的环境变化条件因素复杂多样,如长期经受高温、高湿、油污、霉菌、冲击、振动,因而对绝缘材料所引起物理和化学方面的影响也复杂多样。
许多因素相互影响,这就是电气设备绝缘容易损坏而造成故障的原因所在。
1.老化:电气设备上的很多绝缘材料,采用高分子的有机化合物。
这些材料因氧化聚合、分解、挥发等化学过程作用的结果,会使绝缘材料弹性丧失、变脆、吸潮性增大、介质损耗增加、电导增大、引起绝缘材料电气性能及机械强度不可逆的转化。
高温同时可以大大缩短绝缘材料的寿命。
2.电介质的击穿:当绝缘材料完全丧失绝缘性能,而转变为导体,这种物理现象称之为电介质的击穿。
一般绝缘材料有两种基本击穿形式,即热击穿和纯电击穿。
热击穿是在绝缘材料上加的电压和材料因发热而性能变劣的影响下,放出的热量所引起的。
纯电击穿是在电场力作用下,造成材料结构直接破坏所引起的。
固体绝缘材料的击穿现象与承受温度是密切相关的,击穿往往可以认为是受热的直接后果。
3.长霉:在长江中下游的春夏之间,不常用的电气设备经常有轻微的白色霉点,严重时可以长出较长的白色绒毛状霉菌,此时,若不加以处理立即投入工作,则很容易导致绝缘的电击穿。
在电气设备交流三相三线绝缘系统中,由于电网除对设备有绝缘电阻外,还存在着较大的电容,包括分布电容和防电磁干扰电容。
因而,三根相线分别对设备壳体(对地)存在着较高的电压。
该电压的存在,若在电气设备外壳没有良好接地的情况下,因绝缘性能降低引起漏电时,将会发生触电事故,威胁检修人员、运行人员、过往人员的生命安全和其他电气设备的安全运行。
另外,由于该电压的存在,当发生某些对壳体短路时,短路点会发生较大的电火花,引起电火灾。
因此侦测电气设备的绝缘强度是有绝对的必要性,符合国家安全规范生产标准的要求。

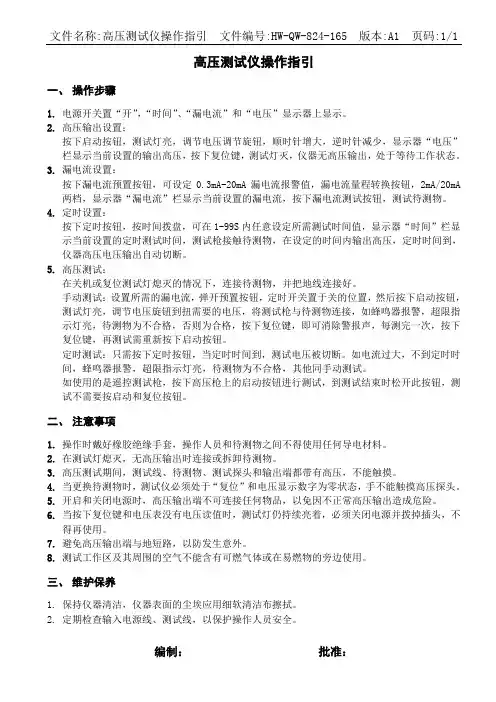

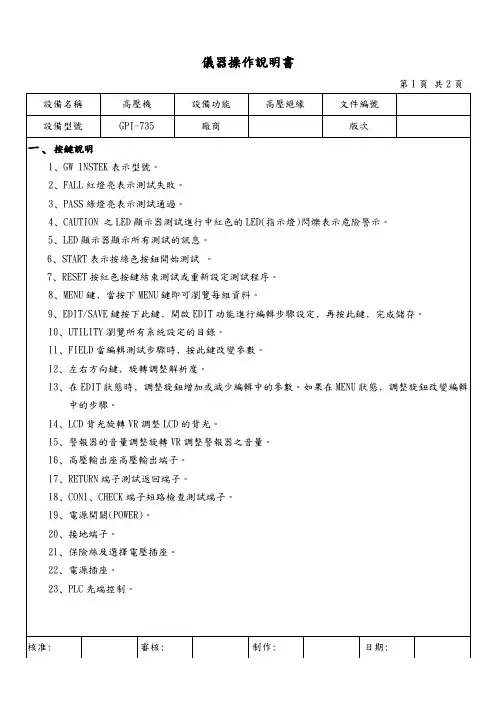

文件名称:高压测试仪操作指引文件编号:HW-QW-824-165 版本:A1 页码:1/1高压测试仪操作指引一、操作步骤1.电源开关置“开”,“时间”、“漏电流”和“电压”显示器上显示。
2.高压输出设置:按下启动按钮,测试灯亮,调节电压调节旋钮,顺时针增大,逆时针减少,显示器“电压”栏显示当前设置的输出高压,按下复位键,测试灯灭,仪器无高压输出,处于等待工作状态。
3.漏电流设置:按下漏电流预置按钮,可设定0.3mA-20mA漏电流报警值,漏电流量程转换按钮,2mA/20mA 两档,显示器“漏电流”栏显示当前设置的漏电流,按下漏电流测试按钮,测试待测物。
4.定时设置:按下定时按钮,按时间拨盘,可在1-99S内任意设定所需测试时间值,显示器“时间”栏显示当前设置的定时测试时间,测试枪接触待测物,在设定的时间内输出高压,定时时间到,仪器高压电压输出自动切断。
5.高压测试:在关机或复位测试灯熄灭的情况下,连接待测物,并把地线连接好。
手动测试:设置所需的漏电流,弹开预置按钮,定时开关置于关的位置,然后按下启动按钮,测试灯亮,调节电压旋钮到扭需要的电压,将测试枪与待测物连接,如蜂鸣器报警,超限指示灯亮,待测物为不合格,否则为合格,按下复位键,即可消除警报声,每测完一次,按下复位键,再测试需重新按下启动按钮。
定时测试:只需按下定时按钮,当定时时间到,测试电压被切断。
如电流过大,不到定时时间,蜂鸣器报警,超限指示灯亮,待测物为不合格,其他同手动测试。
如使用的是遥控测试枪,按下高压枪上的启动按钮进行测试,到测试结束时松开此按钮,测试不需要按启动和复位按钮。
二、注意事项1.操作时戴好橡胶绝缘手套,操作人员和待测物之间不得使用任何导电材料。
2.在测试灯熄灭,无高压输出时连接或拆卸待测物。
3.高压测试期间,测试线、待测物、测试探头和输出端都带有高压,不能触摸。
4.当更换待测物时,测试仪必须处于“复位”和电压显示数字为零状态,手不能触摸高压探头。

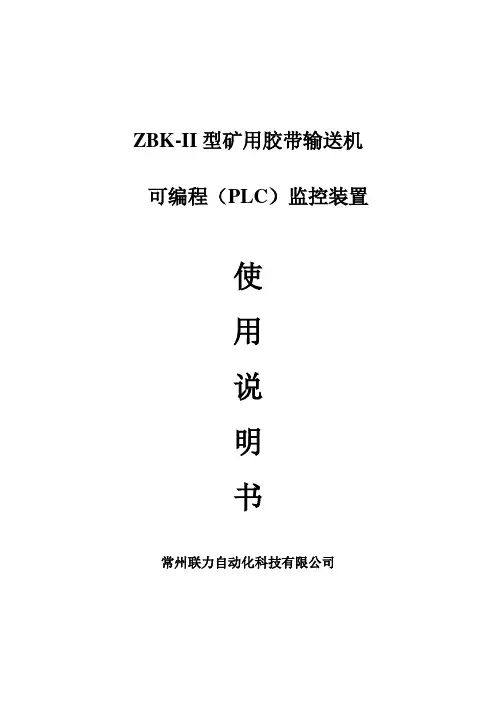

ZBK-II型矿用胶带输送机可编程(PLC)监控装置使用说明书常州联力自动化科技有限公司目录一概述二装置组成及功能三工作原理四安装接线五使用操作方法六维护及故障维修七ZBK-II-K型矿用本安PLC八ZBK-II-D型矿用隔爆兼本安电源变换箱一概述ZBK-II型矿用胶带输送机可编程监控装置(以下简称装置),其主要设备为矿用本质安全型或矿用隔爆兼本质安全型设备,适用于煤矿井下有瓦斯和煤尘爆炸危险的环境,用于煤矿井下带式输送机及其它设备的电气控制、监测和综合保护,也适用于地面恶劣环境,用作冶金、化工、建材、电力、交通、粮食等行业恶劣环境中电气设备的控制装置。
该装置采用ZBK-II-K型矿用本安可编程控制器(PLC)为核心控制单元,具有现场可编程、输入/输出点数可扩展、工作可靠、操作方便等特点,装置设计灵活、组网方便、保护功能齐全、显示信息丰富,可以可靠和方便的实现相关设备的控制联锁及保护功能。
二装置组成及功能1该装置由ZBK-II-K型矿用本安PLC、ZBK-II-D型电源变换箱、磁力起动器、输送机保护传感器及信号联络装置等设备组成。
组成监控装置设备的基本配置如表1,用户也可根据具体情况选配表2所列设备,组成功能更完善、强大的保护控制装置。
表1监控装置基本配置表2 可选用的配套产品2ZBK-II-K型矿用本安PLC是本装置的控制核心,它完成装置的信号检测、设备控制以及胶带机的运行状态和各种保护的显示。
3ZBK-II-D型电源变换箱是ZBK-II-K型矿用本安PLC的重要关联设备,它为ZBK-II-K型矿用本安PLC和传感器提供本安电源,并实现本安和非安隔爆信号的相互转换,以帮助ZBK-II-K型矿用本安PLC控制隔爆型设备和接收隔爆型设备的信号。
4保护传感器可以根据有关规程及用户要求选配,完成胶带机保护及信息检测,可实现胶带机打滑、断带、跑偏、堆煤、闭锁、灭火洒水、烟雾、超温、纵撕保护及电流、油温、速度、胶带张力测量等功能。

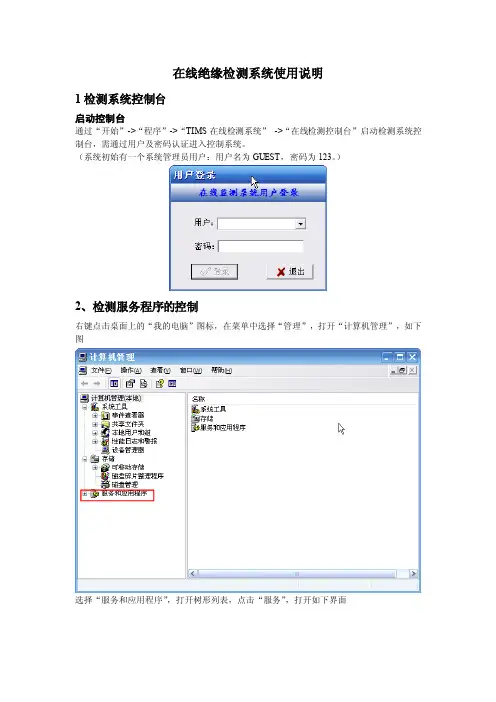

在线绝缘检测系统使用说明1检测系统控制台启动控制台通过“开始”->“程序”->“TIMS在线检测系统”->“在线检测控制台”启动检测系统控制台,需通过用户及密码认证进入控制系统。
(系统初始有一个系统管理员用户:用户名为GUEST,密码为123。
)2、检测服务程序的控制右键点击桌面上的“我的电脑”图标,在菜单中选择“管理”,打开“计算机管理”,如下图选择“服务和应用程序”,打开树形列表,点击“服务”,打开如下界面控制台主界面用户登录后,进入控制台主界面。
通过该控制台,用户可以进行的操作有●数据查询●系统设置●系统帮助在检测系统服务运行过程中,若需及时查看检测超标情况,可点击时间框右侧的按钮,将出现以下界面,用于查看最近10条超标记录。
数据查询数据查询功能包括对历史监测数据进行查询和报表生成,查询条件包括:●当前电站:当前系统中管理的所有电站列表,默认指定一个当前电站。
●设备类型:分为电容性设备、激磁PT、氧化锌避雷器与油气体检测设备。
●开始日期:数据查询的起始日期,默认为当前日期的前一个月,可以不选择开始日期。
●结束日期:数据查询的截止日期,默认为当前日期,可以不选择结束日期。
注意:如果不选择起止日期,或选择的时间段较长,数据量较大,将导致系统运行较慢,此为正常现象。
选中服务列表中的“BDZ OnLine Service”,即可通过上方的按钮控制服务的运行、停止等功能。
运行前,要保证在控制台程序中正确进行了参数设置,如检测时间等。
首先在左侧列表框中选中须查询的设备,或选中“全选”选择框,选中所有设备,点击“查询”按钮,可显示检测列表和数据列表。
点击查询即可以在数据栏上方的检测列表表格中看到要查询的数据项。
若不能显示要查询的设备名称则说明该设备没有检测数据。
高压高压鼠笼及绕线型鼠笼及绕线型鼠笼及绕线型三相异步电动机三相异步电动机三相异步电动机使用使用维护维护维护说明书说明书说明书代号代号::04600460--0000090909中电电机股份有限公司中电电机股份有限公司二零一二零一二年六二年六二年六月月尊敬的用户:欢迎您选用中电电机股份有限公司生产的高压鼠笼及绕线转子型三相异步电动机。
本说明书向您提供了有关本电机在收货、贮存、安装、运行和维护等方面的说明和指导。
收到电机后,请详细阅读本说明书的内容,严格按照本说明书和相关外形图的要求来安装、使用电机,我公司的“质量承诺”才能生效。
本说明书不可能包括在收货、贮存、安装、运行和维护方面所发生的一切问题,如果发生的问题未包括在本说明书或外形图中,请您及时与本公司联系。
请您来电(函)中,务必说明电机铭牌上的出品编号、型号、功率、电压、电流、出厂日期和所发生问题的详细情况,以便我们采取措施尽快帮助您解决。
中电电机股份有限公司SEC Electric Machinery CO., Ltd.中国江苏无锡市滨湖经济技术开发区高浪东路777号NO.777 Gaolang East Road,Binhu Economic Technology Development Area Wuxi City Jiangsu Province, China电话 Tel: (0510)-85628118 售后服务电话 Tel: (0510)-85628119 传真 Fax: (0510)85620333 ( 每天上午8:00~下午5:00 ) 邮编 P.C.: 214131 传真 Fax: (0510)85628999 ( 24小时 ) E-mail:*********************目录1. 概述 (3)2. 结构说明 (3)3. 安装 (5)4. 电气连接及启动 (11)5. 检查及维护 (15)6. 附件 (24)7. 故障和排除 (25)1 1 概述概述概述1.1 本说明书适用于Y、YR、YKK、YRKK、YKS、YRKS 等系列高压三相异步电动机(以下简称电机),以及派生的立式电机。

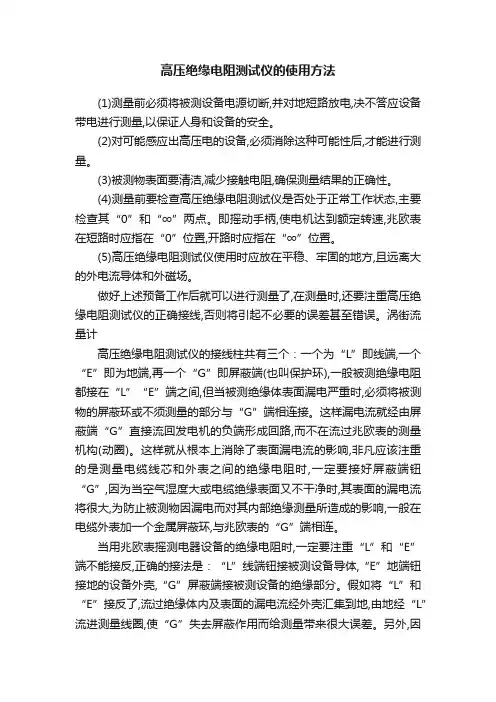

高压绝缘电阻测试仪的使用方法(1)测量前必须将被测设备电源切断,并对地短路放电,决不答应设备带电进行测量,以保证人身和设备的安全。
(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
(4)测量前要检查高压绝缘电阻测试仪是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。
(5)高压绝缘电阻测试仪使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
做好上述预备工作后就可以进行测量了,在测量时,还要注重高压绝缘电阻测试仪的正确接线,否则将引起不必要的误差甚至错误。
涡街流量计高压绝缘电阻测试仪的接线柱共有三个:一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构(动圈)。
这样就从根本上消除了表面漏电流的影响,非凡应该注重的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。
当用兆欧表摇测电器设备的绝缘电阻时,一定要注重“L”和“E”端不能接反,正确的接法是:“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G”屏蔽端接被测设备的绝缘部分。
假如将“L”和“E”接反了,流过绝缘体内及表面的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给测量带来很大误差。
另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小,给测量带来较大误差。

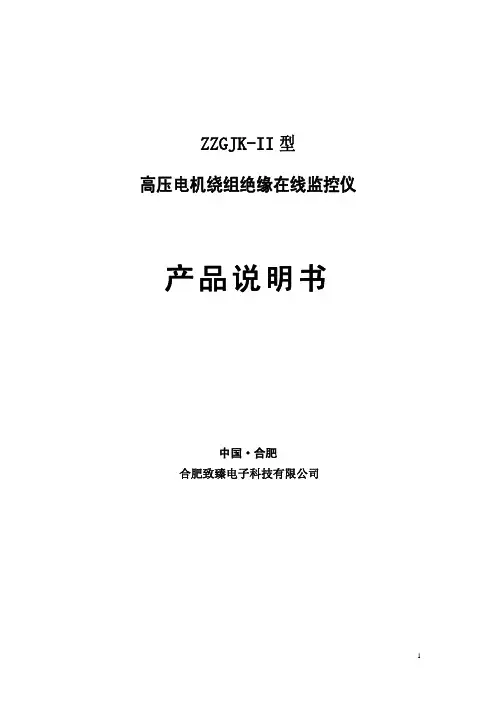

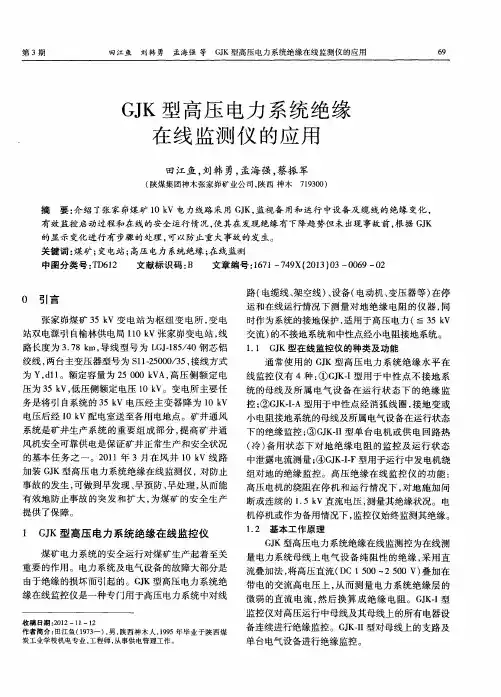

ZZGJK-II型高压电机绕组绝缘在线监控仪产品说明书中国·合肥合肥致臻电子科技有限公司一、概述GJK-Ⅱ型高压电机绕组绝缘在线监控仪克服现有功能单一的同类产品,能同时实现动态和静态两种状态监控(绝缘电阻和漏电电流监控)。
是专门用于潜水高压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的仪表,便于运行人员根据绝缘电阻的变化采取措施,有效地防止事故的突然发生和扩大。
对潜水泵机组进行全程(动态和静态)停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。
适用于3KV、6KV、10KV高压电机、高压电力不接地系统。
1、对高压电机的绕组在停机和运行情况下,对地施加间断或连续DC1500V电压,测量其绝缘状况。
2、电机停机或作为备用情况下,监控仪始终监控其绝缘,发现问题及时闭锁电机启动回路,不得投入运行。
3、将冷备用的高压电机作为热备用处理,免去启动电机前用兆欧表对电机进行绝缘测量,随时在确保良好绝缘情况下启动高压电机。
4、监控仪在电机停机时测量绕组的对地绝缘电阻,电机启动投入运行后,10KV高压施加到监控仪上,监控仪是在10KV在线情况下,继续产生DC1500V电压对系统(电机投入运行后,测到的绝缘是系统绝缘)进行绝缘测量,监控仪增加测量泄漏电流支路,根据系统的绝缘变化、绕组缺相及支路或设备的泄漏电流情况,立即判断出在线运行中绝缘下降的具体支路和设备。
5、监控仪对在线运行的设备进行绝缘测量时,其显示值包括电机绕组对地、电缆线导线、架空线对地、变压器绕组对地的总的对地绝缘值。
可作为高压电力系统接地保护。
其特征为:能观察、测量到绝缘变化过程。
对事故的发生做到早发现、早预防、早处理。
避免、杜绝事故的发生。
二、主要设计指标1、绝缘电阻测量性能指标名称技术指标测量范围有效测量阻值范围:0-1999MΩ,超出1999 MΩ可持续显示直至溢出,溢出时,数码管显示9999。
分辨力1MΩ基本误差±(3%读数+2个字)测量电压输出DC1500V(开路电压)显示4位LED显示绝缘电阻报警下限1-99 MΩ通过面板键盘设定低阻报警当被测线路设备对地电阻小于设定值时监控仪面板上报警LED发光报警,报警输出继电器常开触点闭合线路电压 AC3KV、AC6KV 、AC10KV限流电阻耐压最大短路电流<0.5mA AC10KV,45MΩ/10W2、漏电流测量性能指标名称技术指标测量范围0-1999mA分辨力1mA基本误差<±(10%读数+2字)显示4位LED数字显示漏电流报警上限1mA- 1999mA在面板键盘设定漏电流报警当被测线路设备漏电流大于设定值时监控仪面板上报警LED发光报警,报警输出继电器常开触点闭合3、通讯及其它指标⑴ 仪表通讯接口:z接口类型:RS485z通讯规约:MODBUS-RTUz波特率:1200、2400、4800、9600 bps⑵ 继电器触点容量:5A/250VAC 10A/28VDC⑶ 使用电源电压:65~255V(AC/DC)⑷ 时钟备份电源:3VDC (规格为CR2032,锂电池)注:本仪表内锂电池工作寿命一般为6年,建议每6年更换一次。

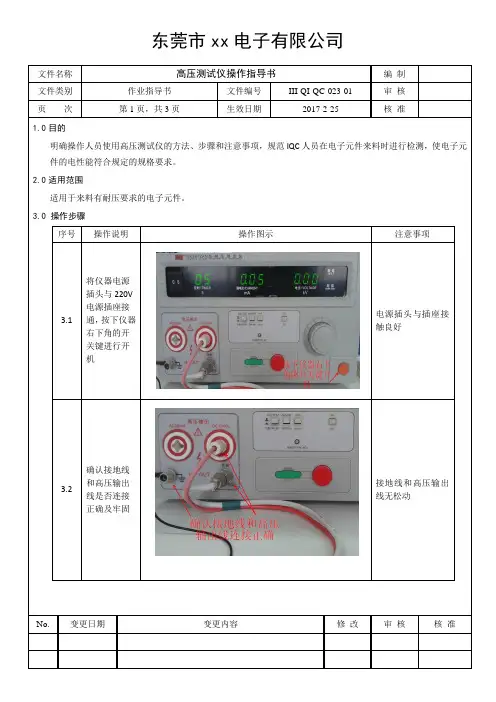

文件类别作业指导书文件编号III-QI-QC-023-01 审核页次第1页,共3页生效日期2017-2-25 核准1.0目的明确操作人员使用高压测试仪的方法、步骤和注意事项,规范IQC人员在电子元件来料时进行检测,使电子元件的电性能符合规定的规格要求。
2.0适用范围适用于来料有耐压要求的电子元件。
3.0操作步骤序号操作说明操作图示注意事项3.1 将仪器电源插头与220V电源插座接通,按下仪器右下角的开关键进行开机电源插头与插座接触良好3.2 确认接地线和高压输出线是否连接正确及牢固接地线和高压输出线无松动No. 变更日期变更内容修改审核核准文件类别作业指导书文件编号III-QI-QC-023-01 审核页次第2页,共3页生效日期2017-2-25 核准序号操作说明操作图示注意事项3.3 根据高压测试需要调整设定高压时间和高压值电压值设置正确电压值设置:按收料单中规格描述值进行设置。
3.4 将高压棒金属端与测试治具红色正极连接,仪器接地线的鳄鱼夹与测试治具的黑色负极连接按规定的正、负极连接方式进行连接3.5 用镊子将待测元件夹入测试治具1、治具开关处于关的位置,2、元件两端与治具铜片平整接触良好No. 变更日期变更内容修改审核核准文件类别作业指导书文件编号III-QI-QC-023-01 审核页次第3页,共3页生效日期2017-2-25 核准序号操作说明操作图示注意事项3.6 将测试治具上的开关打到开的位置,按下高压棒上的电压输出键后进行高压测试特别注意:在按下高压棒上的电压输出键前测试人员不要触碰到有高压输出的任何与本测试相关之金属物件以避免触电3.7 不良判定:良品:至测试结束蜂鸣器无报警声不良品:在测试过程中蜂鸣器发出报警声高压测试不良品标识区分,如有不良品则需重测一次确认以防误判。
确认不良品后须开立IQC《进料检验报告》异常单。
4.0其他注意事项:4.1确保仪器使用的电源电压正确,长期不使用时需将仪器电源插头拔下;4.2操作人员不可穿着带有金属装饰的衣服,或佩戴金属的饰物如手表等;4.3高压测试操作过程中不可触碰高压金属端或操作人员需戴上胶手套以防止触电;4.4特别注意:清洁机器表面时需将仪器电源插头拔下,清洁物润湿程度偏向润而不湿,以拧不出水为宜;4.5每天对仪器进行保养并填写“机器设备保养记录表”。

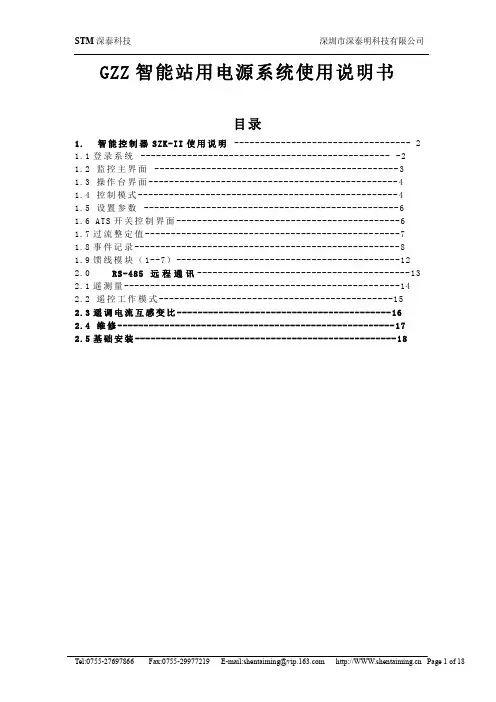

GZZ智能站用电源系统使用说明书目录1. 智能控制器SZK-II使用说明---------------------------------- 2 1.1登录系统------------------------------------------------ -2 1.2 监控主界面-----------------------------------------------31.3 操作台界面------------------------------------------------41.4 控制模式--------------------------------------------------41.5 设置参数-------------------------------------------------61.6 ATS开关控制界面-------------------------------------------61.7过流整定值-------------------------------------------------71.8事件记录---------------------------------------------------81.9馈线模块(1--7)-------------------------------------------122.0 RS-485远程通讯-----------------------------------------13 2.1遥测量-----------------------------------------------------14 2.2 遥控工作模式---------------------------------------------152.3遥调电流互感变比-----------------------------------------162.4 维修-----------------------------------------------------17 2.5基础安装--------------------------------------------------181. 智能控制器szk-II使用说明1.1 系统初始化控制电源给电后,控制器需要配置参数和执行初始化任务(如图1)。
绝缘监测仪安全操作及保养规程绝缘监测仪是在电力系统中用于监测绝缘状态的一种设备。
正确的使用和保养绝缘监测仪能够提高电力系统的安全性和可靠性。
本文将重点介绍绝缘监测仪的安全操作和保养规程。
安全操作1. 电源管理绝缘监测仪是使用电源供电的设备。
在使用的时候,请务必注意以下要点:•将绝缘监测仪与其他电气设备分开连接,单独供电。
•确保电源符合设备的标记电压要求,避免超过或低于设备标记电压。
•在操作绝缘监测仪之前,先将电源断开。
2. 操作控制•操作时,请遵循产品手册上的操作流程。
•对于不熟悉绝缘监测仪的人员,请经过相关的培训后操作。
•在操作中,切勿打开设备的外壳,以免触电和设备毁坏。
•使用正常的设备电缆连接,并使用合适的接头。
3. 环境要求•在使用绝缘监测仪的时候,必须确保操作环境清洁、干燥、通风、温度适宜,并避免各种噪声或震荡干扰。
4. 安全预警及故障处理•在使用绝缘监测仪过程中,如果发现异常脱位、异常震动等不明情况,应及时进行检查或者停机处理。
•在接到绝缘监测仪安全预警信号后,请及时采取安全措施,查找问题并处理。
•在发生故障时,请遵循产品手册的故障处理流程,或联系原生产厂家寻求帮助。
保养规程为了提高绝缘监测仪的使用寿命和工作效率,以下是该设备的保养规程:1. 定期检查•对于长期连续使用的绝缘监测仪,请进行定期检查,包括线路连接、传感器连接、数据输出、功率等参数的检查,并记录检查情况。
•检查后如发现异常情况,请反馈并按照产品手册故障处理流程进行处理。
2. 清洁•对于绝缘监测仪表面的污物和灰尘,请使用布擦拭,切勿使用湿布。
•对于重度污染的设备,请使用吹风机或灰尘收集器进行清洁。
3. 运输和储存•在运输和储存过程中,请尽量避免剧烈震动和大力碰撞。
•在长时间储存或不使用的情况下,请妥善保存设备,并将设备防尘罩覆盖在设备表面。
4. 检修和维护•对于需要检修和维护的部件,请遵循产品手册和检修说明书规定的步骤进行。
变电站高压设备绝缘在线监测系统技术说明二○○八年八月一、系统概述(一)监测系统的总体结构变电站高压设备绝缘在线监测系统采用总线控制技术,它由安装在变电站内的测量监控系统和安装在后台管理中心的数据管理系统两个部分组成,通过网络可把若干个变电站监控系统的监测数据汇集到上层的数据管理诊断系统,实现对多个变电站内的高压设备绝缘在线监测。
绝缘监测系统通常由用户计算机、变电站中央监控器和若干个本地测量单元构成,其结构框图如图所示。
其中:1、本地测量单元:安装在变电站被监测设备的运行现场,种类及数量可根据监测要求确定。
目前可提供的本地测量单元可对变压器套管、电流互感器,电压互感器,耦合电容器的介损及电容量和末屏电流、避雷器的阻性电流及全电流等绝缘参数进行监测。
并以总线通讯方式,通过一根定制的双绞电缆把监测数据以数字形式传送到变电站中央监控器。
2、变电站中央监控器:安装在变电站控制室或监测设备现场,每台中央监控器提供的通讯总线上最多可挂载100多个本地测量单元。
中央监控器能够通过总线控制各个本地测量单元的工作状态,读取测量数据及异常信息,获得反映设备绝缘状态的特征参量,并按照下列方式保存各个设备的监测数据,等待上层的用户计算机进行访问。
①最近1小时内的12组数据(每5分钟形成一组新的监测数据);②最近7天内的168组数据(每小时形成一组新的统计数据);③最近1年内的360组数据(每天形成一组新的统计数据)。
3、用户计算机:安装在局内的信息管理部门,可通过局域网与其它的终端计算机进行数据交换。
普通的电脑只要安装了专用数据库管理软件,即可通过“Modem+公共电话网”的通讯方式读取各个变电站中央监控器的监测数据。
数据管理软件能够对监测数据进行分析判断,自动筛选出绝缘参数异常的电气设备,及时发出状态预警信号,同时提供包括参数变化趋势图在内的相关信息,以便管理人员作出更为精确的诊断。
(二)监测系统的关键部件监测系统的研制成功,很大程度上得益于高精度的电流传感器及先进的数字处理系统。
华电宁夏灵武发电有限公司高压电机绝缘水平在线监控仪运行规定批准:梁增同审核:李业堂编写:范尊民二0一二年十二月六日高压电机绝缘水平在线监控仪运行规定一,工作原理:高压电机绝缘水平在线监控仪产生的1500V直流电压通过限流电阻施加于被测高压电机与对地之间,经过监测仪连续采样运算即可显示被测设备对地之间绝缘电阻值的大小及变化过程。
用来发现影响绝缘的受潮、赃污、严重热老化和击穿等缺陷,并判断电机绝缘的好坏。
二、性能指标1、绝缘电阻测量范围:1)0~1999(MΩ),被测电阻大于2000 MΩ时,显示溢出。
施压时:若溢出,面板上显示“0000”并呈闪烁状态断压时:若溢出,面板上没显示。
2)分辨力:1MΩ3)基本误差:士(3%读数+2个字)5)测量电压:DC1500V(开路电压)6)电阻设定:1~99(MΩ)在面板上用数码按钮进行设定7)低阻报警:当被测设备对地电阻小于设定值时,监控仪面板上红色LED 发光报警。
8)限流电阻耐压:最大短路电流<0.5mA、AC25kV、45 M Ω10W。
9)电源:220V/50HZ、功耗≤5W10)环境温度:-10~50 ℃11)环境相对湿度:≤85%2、泄漏电流的测量1、测量范围:0~199.9mA2、分辨力:0.1 mA3)基本误差:<士(10%读数+2个字)三、高压电机绝缘水平在线监控仪的投、停1、投入步骤:1)合上开关柜内绝缘监控仪电源小开关2)按下监控仪面板上电源按钮3)检查监控仪面板上显示正常。
2、停止步骤:1)按下监控仪面板上电源按钮2)检查监控仪面板上无显示3)断开开关柜内绝缘监控仪电源小开关四、高压电机绝缘水平在线监控仪的运行规定1、电机处于热备用情况下,监控仪不间断监测其绝缘,发现绝缘不合格,禁止启动。
2、电机处于冷备用状态,若继续投入监控仪,可免去启动前人工用兆欧表对电机进行绝缘的测量,并确保绝缘良好情况下随时启动高压电机。
3、电机启动投入运行后,监控仪测阻部分退出转为测量设备本身对地的泄漏电流,根据所测泄漏电流判断电机绝缘的好坏。
绝缘测试仪操作指导书(IATF16949/ISO9001-2015)1.0目的:制定绝缘仪测试仪的操作作用方法,让使用者懂得如何操作使用本仪器,从而准确确,及时和有效地对产品性能进行测试,确保对产品性能的准确性克评估。
同时能有效的避免因使用者操作不当而造成的仪器损坏、人员伤亡或者对产品的品质造成直接的影响等。
2.0范围:本文件适用本公司范围内的绝缘测试仪。
3.0权责:品管课:负责制订绝缘测试仪的操作规程并对相关的操作者进行培训。
4.0作业办法:4.1将绝测试仪的电源插在AC220V的电源插座上,打开电源开关(POWER),“ON”为开,“OFF”为开。
4.2“功能选择”有三个档位,初始状态时旋扭指问“放电”档。
如果测量时需要讯响,则将旋钮旋至“测量讯响”档;如不需讯响,则将旋钮旋至“测量”档,通常我们都是使用“测量讯响”,这时将“功能选择”旋钮旋至“测量讯响”档。
4.3目视仪器表盘内的指针是否在“∞”位,如果不在,可旋转“∞”调整旋钮,使其回到“∞”位。
4.4“设置选择”:数字键从0.0到9.9之间可调,经色键按正为预置,弹出为测量。
4.5“倍率选择”选择被测物的绝缘电阻倍率(10°-105可调)4.6“电压选择”选择被测物在绝缘条件下的电压(25V、50V、100V、250V、500V、1000V可调。
4.7测量:4.7.1如某产品的绝缘条件要求为:“DC500V、50MΩMIN”时,应该按以下步骤进行设置:先将“设置选择”的数字键调至“50”,按下红色键;再将“倍率选择”旋至“10”档;然后交将“电压选择”旋钮旋至“500V”档。
这时所预置的电阻为“5.0*10’=50MΩ”,电压为”DC500V”,预置完毕。
4.7.2测量端有“+”、“-”高压经测试线输出,每测试线上有红色和黑色两个测试夹,两红色测试夹用于测量,两黑色测试夹用于接地。
4.7.3点检仪器预置是否正常:目视仪器表签署上的指针所指向的是否和“设置选择”预置的数字一致,再将两红夹短路,这时候仪器讯响,“不合格”指示灯亮,表示设置正确,否则要重新检查设置。
ZZGJK-II型高压电机绕组绝缘在线监控仪产品说明书中国·合肥合肥致臻电子科技有限公司一、概述GJK-Ⅱ型高压电机绕组绝缘在线监控仪克服现有功能单一的同类产品,能同时实现动态和静态两种状态监控(绝缘电阻和漏电电流监控)。
是专门用于潜水高压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的仪表,便于运行人员根据绝缘电阻的变化采取措施,有效地防止事故的突然发生和扩大。
对潜水泵机组进行全程(动态和静态)停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。
适用于3KV、6KV、10KV高压电机、高压电力不接地系统。
1、对高压电机的绕组在停机和运行情况下,对地施加间断或连续DC1500V电压,测量其绝缘状况。
2、电机停机或作为备用情况下,监控仪始终监控其绝缘,发现问题及时闭锁电机启动回路,不得投入运行。
3、将冷备用的高压电机作为热备用处理,免去启动电机前用兆欧表对电机进行绝缘测量,随时在确保良好绝缘情况下启动高压电机。
4、监控仪在电机停机时测量绕组的对地绝缘电阻,电机启动投入运行后,10KV高压施加到监控仪上,监控仪是在10KV在线情况下,继续产生DC1500V电压对系统(电机投入运行后,测到的绝缘是系统绝缘)进行绝缘测量,监控仪增加测量泄漏电流支路,根据系统的绝缘变化、绕组缺相及支路或设备的泄漏电流情况,立即判断出在线运行中绝缘下降的具体支路和设备。
5、监控仪对在线运行的设备进行绝缘测量时,其显示值包括电机绕组对地、电缆线导线、架空线对地、变压器绕组对地的总的对地绝缘值。
可作为高压电力系统接地保护。
其特征为:能观察、测量到绝缘变化过程。
对事故的发生做到早发现、早预防、早处理。
避免、杜绝事故的发生。
二、主要设计指标1、绝缘电阻测量性能指标名称技术指标测量范围有效测量阻值范围:0-1999MΩ,超出1999 MΩ可持续显示直至溢出,溢出时,数码管显示9999。
分辨力1MΩ基本误差±(3%读数+2个字)测量电压输出DC1500V(开路电压)显示4位LED显示绝缘电阻报警下限1-99 MΩ通过面板键盘设定低阻报警当被测线路设备对地电阻小于设定值时监控仪面板上报警LED发光报警,报警输出继电器常开触点闭合线路电压 AC3KV、AC6KV 、AC10KV限流电阻耐压最大短路电流<0.5mA AC10KV,45MΩ/10W2、漏电流测量性能指标名称技术指标测量范围0-1999mA分辨力1mA基本误差<±(10%读数+2字)显示4位LED数字显示漏电流报警上限1mA- 1999mA在面板键盘设定漏电流报警当被测线路设备漏电流大于设定值时监控仪面板上报警LED发光报警,报警输出继电器常开触点闭合3、通讯及其它指标⑴ 仪表通讯接口:z接口类型:RS485z通讯规约:MODBUS-RTUz波特率:1200、2400、4800、9600 bps⑵ 继电器触点容量:5A/250VAC 10A/28VDC⑶ 使用电源电压:65~255V(AC/DC)⑷ 时钟备份电源:3VDC (规格为CR2032,锂电池)注:本仪表内锂电池工作寿命一般为6年,建议每6年更换一次。
⑸ 环境要求:z电源 220V/50HZz工作温/湿度 -10℃~+50℃ ≤85% RHz存储温度 -20℃~+60℃z其他 无腐蚀气体场所⑹ 外形尺寸: 80×160×200 mm (高×宽×深)开口尺寸: 77×154 mm (高×宽)三、监控仪工作方式及主要功能1、工作方式⑴ 监控仪产生1500V直流电压施加于停机或在线运行的高压电机对地之间。
测阻施压分连续和断续两种,1500V间断直流电压工作方式为施压三分钟,保持LED灯灭;断压三分钟,保持LED灯亮。
注:施压、断压时间可人工设定。
⑵ 施压时,测量其绝缘电阻,并在数码管上显示。
断压时,停止绝缘测量,数码管上保留上次的数据直至下次施压时再更新。
2、主要功能⑴ 测量功能:电机绝缘电阻及泄漏电流测量。
⑵ 报警功能:z当被测阻值小于整定值时,监控仪报警LED灯亮、测量数值闪烁、绝缘电阻报警输出继电器无源常开触点闭合。
z当漏电流大于整定值时,监控仪报警LED灯亮、测量数值闪烁、漏电流报警输出继电器无源常开触点闭合。
⑶ 记录功能:报警事件记录。
⑷ 数据远传:仪表具有RS-485接口,便于组网将数据传至上位PC机。
四、监控仪原理框图五、安装接线图1、接线端子2、接线图3、端子接线定义功能表六.工作模式GJK-II 有四种工作模式:运行、参数设置、报警查阅、报警清除。
6.1 运行模式显示实时工况,包括漏电流有效值,绝缘电阻值。
6.2 参数设置模式设置仪表工作参数,包括仪表地址、通讯速度等,进入参数设置要求输入密码。
6.3 报警查阅模式查阅漏电流历史报警记录和绝缘电阻历史报警记录。
6.4 清除模式清除全部历史报警记录,进入清除模式要求输入密码。
端子号接线定义端子号 接线定义1、2、3RS-485接口 (1接A,2接B、3接地)10、20 接真空断路器常闭辅助触点开关 4、7、8、18、19空端子 11、12 接AC/DC 65V ~255V 电源 5、6 漏电电流输入 接Lj-φ75输出端 13、14 绝缘电阻报警控制输出 9、179为高压输出端(输出DC1500V),17接大地15、16漏电电流报警控制输出ZZGJK-II功能示意图七.LED窗口显示及键盘操作LED窗口定义整个面板划分成以下几块。
左侧电量指示区,指示当前漏电流;中间LED灯指示运行状态和报警状态;保持灯:指示绝缘电阻测量的工作状态。
常灭时,绝缘电阻测量处于连续模式。
低速闪烁时,绝缘电阻测量处于断续模式(注:对于断续模式,保持灯灭表示正在测量中,保持灯亮,表示当前显示的电阻值为上一次测量值)。
报警灯:当前漏电流或绝缘电阻处于报警状态。
右侧电量指示区,指示当前绝缘电阻。
键盘定义“SET”键: 在运行模式下,进入参数设置;在设置模式下,用于切换参数组。
“▲”键: 在运行模式下,长按此键4秒后,绝缘电阻测量在连续和断续两种模式下切换;在设置模式下,用于修改当前位置数值。
“OK”键: 在运行模式下,用于进入报警查阅模式;在设置模式下,用于进入当前参数修改或退出参数设置状态。
“RESET”键:重新启动仪表。
7.1参数实时显示GJK-II显示当前漏电流有效值和当前绝缘电阻值。
显示:左侧电量指示区显示漏电流有效值;右侧电量指示区显示绝缘电阻值。
7.2报警记录查阅7. 2. 1 漏电流历史报警记录查阅操作步骤如下:键盘操作:运行模式下,按“OK”键,进入漏电流报警记录查阅,共有7组历史报警记录。
步骤1:键盘操作:按“SET”键,切换报警记录组;按“OK”键,进入当前组报警记录查阅。
显示:左侧电量指示区显示组号;右侧电量指示区闪烁显示“――――”。
步骤2:键盘操作:按“SET”键,切换当前显示内容。
显示:左侧电量指示区显示“×-1”,其中,“×”表示组号;右侧电量指示区显示对应报警记录发生的月份和日期。
步骤3:键盘操作:按“SET”键,切换当前显示内容。
显示:左侧电量指示区显示“×-2”,其中,“×”表示组号;右侧电量指示区显示对应报警记录发生的小时和分钟。
步骤4:键盘操作:按“SET”键,切换当前显示内容。
显示:左侧电量指示区显示“×-3”,其中,“×”表示组号;右侧电量指示区显示对应报警记录的报警数值。
7. 2. 2绝缘电阻历史报警记录查阅操作步骤如下:键盘操作:运行模式下,按“OK”键,进入绝缘电阻报警记录查阅,共有7组历史报警记录。
进入查阅后,具体操作同漏电流历史报警记录查阅。
7.3密码输入在GJK-II中,仪表参数设置和历史报警记录清除需要输入密码,密码可以自定义,其目的是防止非授权者随意修改运行参数和历史数据。
GJK-II受4位密码保护,密码输入正确进入参数设置,否则返回运行状态。
密码输入操作步骤如下:步骤1:键盘操作:按“SET”键,进入密码输入。
左侧电量指示区显示“PASS”;右侧电量指示区闪烁显示“――――”。
步骤2:键盘操作:按“OK”键,选择当前输入位置;按“▲”键,切换当前输入数据0~9。
显示:左侧电量指示区显示“PASS”;右侧电量指示区显示当前输入的密码数据。
八、仪表参数设置参数包括密码、仪表地址、波特率、漏电流上限、绝缘电阻下限、时钟、参数备份和参数恢复。
键盘操作:按“SET”键切换基本参数;按“OK”键进入当前参数设置。
进入参数设置操作如下:前导步骤:按“OK”键,进入参数设置。
8.1 密码设置读/写密码, GJK-II支持4位密码,取值范围从0000~9999。
操作步骤如下:步骤1:键盘操作:按“OK”键,进入密码设置。
显示:左侧电量指示区显示“PASS”;右侧电量指示区显示原始密码值。
步骤2:键盘操作:按“OK”键,开始修改密码。
显示:左侧电量指示区显示原始密码值;右侧电量指示区显示当前密码值,闪烁显示当前输入位置步骤3:键盘操作:按“OK”键,选择当前输入位置;按“▲”键,切换当前输入数字0~9。
显示:左侧电量指示区显示原始密码值; 右侧电量指示区显示当前输入的密码数据。
步骤4:键盘操作:按“SET”键,进入仪表地址设置;按“OK”键,返回设置模式。
显示:左侧电量指示区显示“PASS”;右侧电量指示区显示当前设置值。
8.2 仪表地址设置读/写仪表地址,取值范围000~255。
操作步骤如下:步骤1:键盘操作:按“OK”键,进入地址设置。
显示:左侧电量指示区显示“Addr”;右侧电量指示区显示原始地址值。
步骤2:键盘操作:按“OK”键,开始修改地址。
显示:左侧电量指示区显示原始地址值;右侧电量指示区显示当前地址值,闪烁显示当前输入位置。
键盘操作:按“OK”键,选择当前输入位置;按“▲”键,切换当前输入数字0~9。
显示:左侧电量指示区显示原始地址值;右侧电量指示区显示当前输入的地址。
步骤4:键盘操作:按“SET”键,进入波特率设置;按“OK”键,返回设置模式。
显示:左侧电量指示区显示“Addr”;右侧电量指示区显示当前设置值。
8.3 波特率设置读/写波特率,取值范围0 :1200;1 :2400;2 :4800;3 :9600bps。
操作步骤如下:步骤1:键盘操作:按“OK”键,进入地址设置。
显示:左侧电量指示区显示“bAUd”;右侧电量指示区显示原始波特率数值。
步骤2:键盘操作:按“OK”键,开始修改波特率。
显示:左侧电量指示区显示原始波特率值;右侧电量指示区显示当前波特率值,闪烁显示当前输入位置。
步骤3:键盘操作:按“▲”键,切换当前输入数字0~3。
